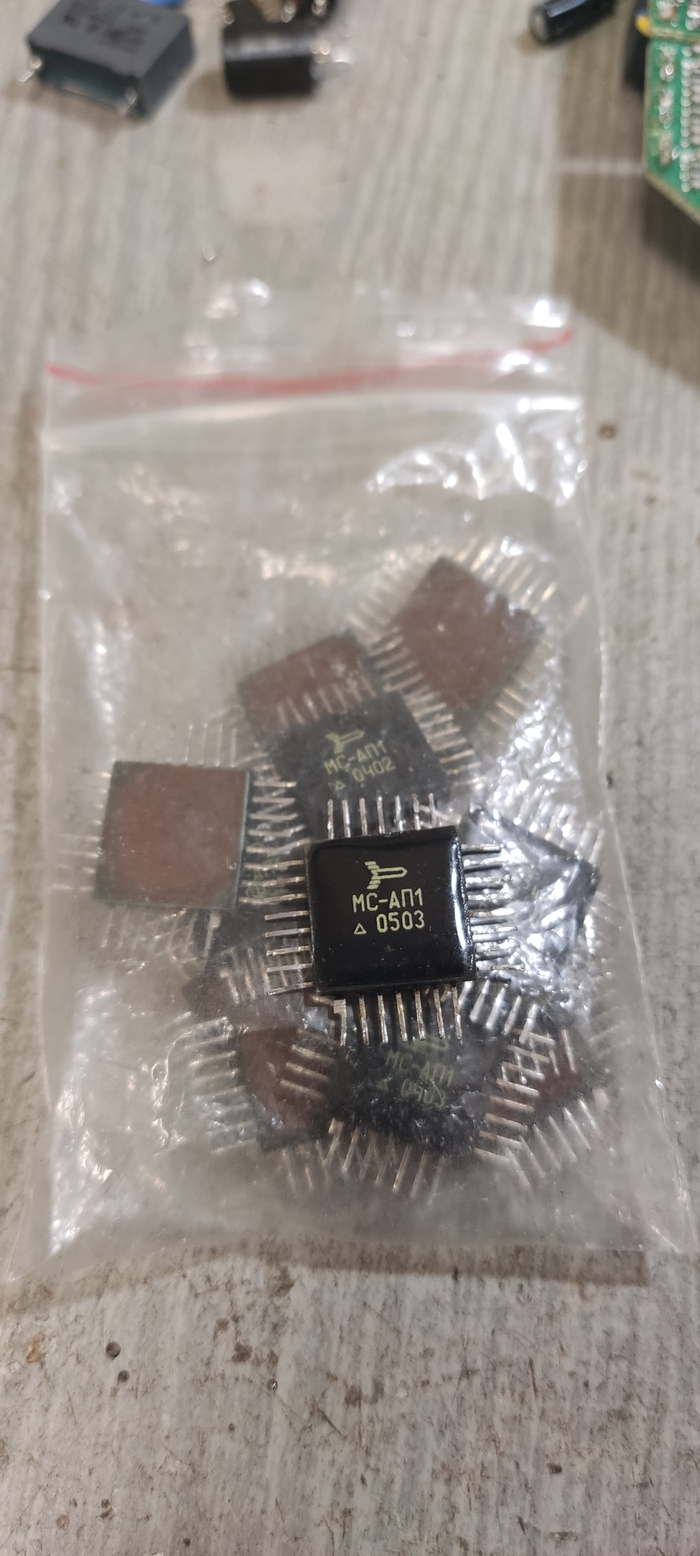

Я до этого уже выкладывал микросхемы на выброс и тут попались эти. Не знаю зачем я их храню. Я не смог найти на них даташит. И применять я их точно не буду. Но жаба говорит: "Они красивые, пусть ещё полежат"))
Всем снова здраствуйте. Решил немного разбавить вашу ленту очередным выходцем из купертино. Встречаем iphone 13 pro max. Диагноз нашего пациента не работает Face id и режим портрет на фронтальной камере. Все бы ничего, но у нас нет в настройках ошибкии камеры true deth, нет неполадки face id, все прекрасно видится пк. Значит питание камер присутвуют.
Разобрав оптику dot проэктора и ИК-камеры, было обноружено следуюющее.
Сверху излучатель точек был целый.
Но вот взгляд под углом
Мы видим, что излучатель оторвало от подложки, таким образом выходит, что он просто не светил в оптику.
Аккуратно выгибаем излучатель обратно и приклеиваем на токопроводящий клей, так как нижняя часть его это масса. Собрав все обратно получили рабочий результат, портрет заработал, face id тоже заработал
Как итог 4 часа по времени и -10000 рублей из кармана клиента. Делалось месяца 3 назад поэтому фотоотчет скудный, сейчас заготавливаю фотоочеты для еженедельной рубрики будни мастерской. Всем удачи)
Плата логики остыла, пока мы обедали. Восстанавливаю флешку, перемычку, что отпаивали для диагностики хаба, припаиваю заготовленный порт USB. Выполняю проверку все по тем же пунктам, что делал ранее: сопротивления питаний, сопротивление портов USB. И они почти равны друг с другом и в районе 1.6МОм.
Пробегаюсь, так же, по входному сопротивлению. Очищаю плату от остатков флюса, наношу термопасту и устанавливаю почищенный радиатор. Без радиатора не запускаем! Подключаю матрицу, кнопку питания, и шлейф питания. Устанавливаю планку ОЗУ. Подаю питание. Точка контроля - потребление тока в норме. Жму кнопку включения. Индикатор включения зажёгся. Потребление поднимается до 420 мА.
Через пять секунд индикатор потух и потребление упало. Изображения не появилось, но без паники! – это хороший признак. Хаб отработал должным образом, инициализировал и вычитал прошивку, и перезагрузил систему. Через секунду снова запуск, и….
Уииииии! Картинка есть. Запуск и инициализация есть. Процессор завелся. Прошивка на данном этапе инициализируется. Дождавшись завершения данной процедуры и еще, парочка перезагрузок, загружаюсь в интерфейс самой прошивки. Сверяюсь со всеми данными.
Наблюдаю, что все те данные, что я кропотливо переносил – вычитаны корректно и присутствуют. Грубо говоря, теперь этот ноутбук от исходного отличает только исправный, чуть более мощный процессор и исправные порты.
Но пока еще не все. Не спешим радоваться, собирать и выдавать пользователю.
Когда я принимался в ремонт ноутбук владелец так же предоставил SSD диск и дополнительную планку ОЗУ с просьбой установить их по итогу работ.
Распаковываем компоненты, доустанавливаем, втыкаем флешку с установщиком Windows, запускаем.
Тут есть момент, что после прошивки некоторое время при запуске появляется такое вот сообщение.
Это нормально для пришитого биоса на ноутбуках HP. Пропадает оно по истечении 20 перезагрузок устройства. ПО крайней мере, пока мы закончим ремонт, количество циклов перезагрузок будет выполнено, и беспокоить это сообщение уже никого не будет. Так что не пугаемся.
Накатываю ОС.
Встало все чисто и без ошибок. Устанавливаю все драйвера с официального сайта, захожу в диспетчер, проверяю.
Так же проверяю вкладку информации о системе, в точности как отображаться процессор, и каков объём ОЗУ.
Все идеально!
Открываю аппарат, провожу полное обслуживание, удаляю грязь, пыль, флюс, где это все осталось. Докручиваю винты. На каком то этапе я уже поменял оставшийся порт USB. Провожу визуальный контроль, что ничего не упущено. Собираю аппарат. Подключаю к сети, проверяю работу всех узлов после окончательной сборки согласно чеклисту. Ставлю на тест - пару часов ноут летает без запинки.
Ну, вроде как все. Задача выполнена. Отзваниваемся владельцу и выдаём готовый аппарат.
Парочка советов напоследок:
Когда храните чипы, или работаете с ними будь они на плате или без - старайтесь наклеить на кристаллы каптоновый скотч. Избавляет от случайных сколов, что всегда только на пользу.
Оптимизируйте свои действия так, что бы как можно меньше раз нагревать плату логики. Чем меньше количество циклов нагрева, тем дольше она прослужит.
Спасибо, что дочитали до конца! Удачи Вам!)))
Ремонт с заменой процессора и моддингом HP 15-ac012ur. Часть 1
Ремонт с заменой процессора и моддингом HP 15-ac012ur. Часть 2
Москва.
Мой контакт в ТГ: rz_stan
Разрешение на работы получено. И прежде чем заменить процессор, я ещё раз проверяю его физические и электрические характеристики. Скажу сразу – не так сложна физическая замена процессора, сколько возня с прошивкой микросхем SPI (биоса в простонародье) потому как я всегда стараюсь сохранить DMI данные устройства. Что бы не было проблем с сопоставлением серийных номеров между тем, что указано в самом устройстве, и на корпусе (вдруг корпоративный ноутбук, мало ли), так же там часто храниться информация с MAC-адресом (возможна привязка устройства в сети по МАКу), лицензионный номер Windows (активация Windows, многие пользователи, а особенно компании к этому строго относятся), UUID информация пользователя (активация 1С, например, и пр. ПО. цепляет этот параметр). То есть прошивку нам нужно будет перебрать. А оставить предыдущую мы не можем так как там уже сконфигурирован МЕ-регион конкретно под тот процессор, что был установлен. И при замене процессора необходимо менять прошивку (или чистить МЕ регион), дабы получить корректный запуск и последующую работу.
Вначале демонтируем и подготовим исправный процессор с платы-донора. Есть некоторые неприятности от компании Lenovo в виде «чёрного компаунда», которым они любят клеить свои BGA микросхемы, с целью снизить ремонтопригодность своих устройств. При неумении работать с этим компаундом можно легко испортить микросхему и/или плату логики – но это не про нас. Ставим плату на ИК станцию, выставляем режимы, ждём и аккуратно снимаем процессор. Компаунд остаётся на процессоре (не всегда).
Можно заметить, что парочка пятаков из-за компаунда всё-таки оторвалось. Но это не критично, так как плата донор и пятаки эти без назначения (NC). Аккуратно чистим процессор от компаунда и остатков олова. Перед тем как ставить трафарет, я накидываю «разметочные» шарики по углам, что бы трафарет не уехал пока мы будем реболить шары.
А вот, кстати, как выглядит «банановость» процессора о которой я писал ранее. Работа с процессорами данной линейки и требует определённого подхода, опыта и инструмента.
Далее наносим флюс, устанавливаем трафарет накатываем шары и греем для усадки шаров, чистим, сушим. Получаем готовый для монтажа процессор.
Откладываем процессора в сторону, дабы его не повредить. Теперь необходимо подготовить оригинальную плату. Ставим ее на прогрев на ИК станцию, что бы разом снять повреждённый коннектор USB (второй выломанный коннектор на дополнительной плате, тоже поменяем по ходу работ), микросхему SPI (у меня это UC2), ну и сам процессор. Пока вся эта компания греется, снимаем коннекторы USB с доноров. И, кстати, я не нашел коннектора в таком же форм факторе для USB 2.0, на донорах были только для USB 3.0. А отличаться они не только цветом (иногда) и скоростью передачи данных. Отличие так же в наличии дополнительных 5 контактов.
Поскольку форм-факторы одинаковые, и распиновка, примерно, тоже, кроме дополнительных 5ти выводов, то мы их просто обрезаем, и изолируем корешки. Иными словами: на оригинальной плате, выломанный порт поддерживал только USB 2.0, на плате-доноре был реализован USB 3.0.
Оригинальная плата логики снята со станции. Процессор и прочее демонтировано. Чистим остатки олова под процессором и в районе порта USB, чистим отверстия, что бы новый коннектор легко вставлялся. Наносим флюс, ставим процессор, позиционируем, и снова отправляем на прогрев. Порт USB и микросхему SPI мы установим потом при помощи паяльника позже, для этого нам не нужна ИК станция. И пока усаживается процессор, я приступаю к работе с прошивкой.
Слово то какое подобрал. Типа я сейчас, такой весь умный, буду сидеть и писать код с нуля. Но нет. Я всего лишь буду резать и склеивать из того, что есть. Ноно это важная часть в данной работе.
Снятую «флешку» (микросхему SPI) устанавливаю на программатор.
Микросхема памяти MX25L6473У. Запускаем софт программатора и нахожу данную микросхему в библиотеке. Выполняю операцию чтения.
Сохраняю файл на локальный носитель. Открываю файл в WinHEX. Вижу типичную для бинарного файла прошивочку.
Стараюсь качать прошивки с официального сайта производителя. Если она там имеется, то, априори, она «чистая». А если там не найду, то на форумы мне дорога. На сайте производителя, в разделе Поддержка вбиваю серийный номер (или модель) устройства и попадаю на страницу загрузки ПО для этой модели, где на первом месте красуется пункт «Системная микропрограмма». Качаю файл в отдельную папку, распаковываю. Внутри вроде как что-то похожее на бинарные файлы прошивки с именами 080C1.FD, 080C6.FD, 080CD.FD и 08135.FD
Но который из них необходим? На самом деле информация о нужном файле уже находиться в прочитанной прошивке, в явном виде, и найти её можно, выполнив текстовый поиск по идентификатору платформы (BID). Обычно, данная информация, храниться почти в конце прочитанного файла. Получаем «BID080C1».
Вижу совпадение в именах файлов. Открываю нужный, и вижу, что там не совсем то, что видел в прочитанной прошивке, а какая-то билеберда. И размер файла отличается от размера прочитанного.
Все дело в том, что, данный файл скомпилирован под другой исполняемый код (в точности под программу автономного «прошивальщика»). Надо бы его декомпилировать. В этом поможет очень простая утилита Phoenix Tool. Открываю и указываю ей нужный файл из скаченного и распакованного архива.
Пошуршав, Феникс выплёвывает в папку со скаченными файлами ещё парочку файлов и папок. Мне необходим файл с расширением *.DEC, а в точности 080C1.FD.DEC. Открываю его и вижу, что теперь он наиболее похож на тот файл, что был прочитан, и размер теперь совпадает, значит его можно записывать без какого-либо «обрезания».
Далее необходимо перенести необходимую информацию о серийном номере и пр. Номер лицензии Windows, в данном случае не прописан, так как эта модель на рынок поставлялась с бесплатной ОС DOS. А вот остальное, что найду, буду переносить. Благо, серийный номер храниться, обычно, в явном виде. А вся остальная, необходимая для переноса информация, храниться в той же области, что и серийный номер, модель и пр. Но в любом случае тут нужно полагаться на опыт и переносить информацию так, чтобы прошивка инициализировалась. Иначе получу головняк с непониманием что именно пошло не так (процессор, прошивка или ещё что).
В теле прочитанного файла выполняем поиск по модели, той, что указывается через октоторп на шильдике устройства. У меня так: N2K31EA#ACB.
Смотрю, что у меня выше и ниже данной области. Выше пустые значения, по-видимому область параметров начинается как раз с адреса 210000. А ниже область забита нулями, вплоть до адреса 210FFF. Размерность 4096 байта. В принципе логично. Выделяем данную область по указанным адресам и копируем блок в память как HEX-значения.
Перехожу на вкладку со скаченным и декомпилированным файлом. Для перехода на адрес 210000 жму Alt+G, ввожу значение и попадаю в нужную область. Смотрю что там по указанным областям. В начале данной области красуется надпись $HEBTEST EEPROM DATA AREA. Как раз область данных EEPROM указана тут же. Производители, как правило, редко меняют адреса областей параметров в коде. Это даже не от производителей зависит, а от самого компилятора. Но это тонкости.
Выделяем ту же самую область в скаченной прошивке, и удаляем ее. Затем вставляем то, что в памяти, с адреса 210000. На все вопросы отвечаем утвердительно.
Получил файл с некоторыми изменениями. Обращаю внимание на размер, он должен совпадать с размером исходного файла (8МБ), вплоть до байтов. Сохраняю файл в отдельное место.
Вновь открываю приложение программатора, указываю готовый файл, даю команду на запись. Пока прошивается флешка, снимаю с плиты тот пирог, что готовили. Осматриваю на зазоры, кривизну и прочее. Вроде все село красиво и идеально.
Тут я прервусь. Надо бы перекусить. Продолжение будет чуть позже.
Ремонт с заменой процессора и моддингом HP 15-ac012ur. Часть 1
Ремонт с заменой процессора и моддингом HP 15-ac012ur. Часть 3
Москва.
Мой контакт в ТГ: rz_stan
Давно не виделись). Работа в приоритете, извиняйте. Сейчас у меня некоторое затишье. Поэтому появилось время на аккумулирование и обработку всего того материала, что скопился.
На данный момент у меня появился контент по замене процессора. Давно меня просили написать подобный пост. Основной упор сделал на работу с интегрированным ПО микросхемы памяти, так как наибольшую проблему у жаждущих, оказывается, вызывает именно этот пункт. Текст, для структуры, разбил на несколько параграфов и разделов. Некоторые изображения брал из интернета, потому как не всегда руки свободны и не получается сделать фото. А иногда по мере написания текста понимаешь, что не сделал нужное фото. Букв и картинок будет много, и полагаю, будет интересно. По крайней мере, старался писать максимально доступно (краткость не мой конёк))). И не стоит забывать, что у каждого свои методы работы, навыки знания.
Ну, что же: "ПОЕХАЛИ!"
Попал мне в руки ноутбук HP 15-ac012ur. Причина неисправности – перестал включатся, и никто не знает почему. Делаем осмотр и сразу замечаем вшатаный разъем USB слева.
Да, и справа разъем USB как-то не очень себя чувствует.
Исходя из понимания топологии ноутбуков и возможных неисправности, заранее предполагаю, что причина кроется в процессоре. Проводим диагностику до конца, так как ещё чего могу заметить. Крышка матрицы болтается, механика, но потом посмотрим, что внутри. Бывает, что подобный дефект давит шлейфы. Визуально больше ничего не наблюдается. Ок. Смотрю что по электрической части. Подаю питание, предварительно отстегнув АКБ, чтобы не портил картину. И, наблюдаю, что индикатор подключения внешнего источника питания (на разъёме питания) зажёгся белым. Потребление тока 2 мА, что является нормой. Но, при нажатии на кнопку включения потребление подскакивает до 200 мА, индикатор включения зажигается, но на этом все – дальше ничего не происходит. Ладно. Вскрываем и смотрим что внутри.
Ну, пылищи не много. Наличие пыли - контрольная точка у меня.
Одного винта на креплении петли не хватает (странно, где он? как бы дел не натворил). Поэтому бошка и болталась. Накрутим по итогу работ. Важно что шлейфы все в порядке. На данной линейке видел случаи, когда вырванная петля рвёт шлейф матрицы с корнями.
Отмечаем, что модель платформы LA-C701P Rev: 1.0
Теперь давайте рассмотрим внимательнее процессор. Сняв радиатор и зачистив все от термопасты, видим, что это SR1EK.
Модель легко гуглится в интернете на технические характеристики, и это i3-4005U. Данный процессор имеет исполнение в прямоугольном форм-факторе с двумя кристаллами. Один из которых (большой) процессорная часть (далее «процессор»), второй «хабовая», или PCH (далее «хаб»). Сделано это в целях экономии, так как процессоры всегда работают в тесной связке с хабами. И для конечного производителя материнских плат куда выгоднее купить одну деталь за 80 рублей, чем две по 50 рублей. И на производство меньше материала уходит. А может сделано это для уменьшения ремонтопригодности и рентабельности самого процесса ремонта, такой подход увеличивает стоимость ремонта и конечный потребитель предпочтёт покупку нового устройства, чем ремонт старого.
Теперь нужно убедиться, что причина именно в процессоре. Существует несколько способов диагностики неисправности процессора. Вот некоторые из них:
Замер сопротивления фаз питания процессорной части (для неисправного процессора).
Замер сопротивления питания «хабовой» части (для неисправного хаба).
Замер сопротивления шины данных USB (для неисправного хаба). Сопротивления не должны иметь большой разброс в показаниях.
В первом методе, сопротивление фаз, обычно, очень низкое. Ниже 10 Ом в зависимости от модели. При данных замерах следует учитывать и сопротивление самого мультиметра и щупов. Так же необходимо отпаивать весьма трудные в отпайке дроссели питания процессора с целью разорвать цепь.
Во втором методе так же необходим разрыв цепи, отпайка или дросселя, или предохранителя (в зависимости от схемы реализации питания хаба) питания.
Наиболее актуальный метод в моём случае – третий. Так как имеются явные повреждения портов USB. А шина USB прямиком уходит в Хаб. Показания сопротивлений на шинах D+ и D- не должны иметь большой разброс.
Замерив показания сопротивлений на шине USB одного из взломанных портов, получаем значения ~40 Ом и ~160 Ом. Это очень низкий и большой разброс. По остальным портам значения тоже имеют большой разброс и низкое сопротивление. На самом деле, имея проблемные показания по одному порту, уже можно сделать вывод о неисправности хаба в целом и замерять другие не имеет смысла, но я сделал это потому как под рукой был инструмент.
Теперь нам нужно найти в продаже такие же процессоры, сформировать отчёт и смету для клиента. Поковыряв интернет находим цены на данный процессор и начинается они от 6000 руб. Есть и меньше, но без какой-либо гарантии. То есть, если установил микросхему, а она НЕ завелась, то никого это не волнует, и это только твоя проблема. И ты становишься счастливым обладателем брелока в виде микросхемы. Парочку раз я имел опыт с таким подходом, и это, откровенно говоря, кот в мешке. Этот расход никто не компенсирует. Поэтому я и останавливаю свой выбор на тех вариантах, где имеется возврат.
Наиболее часто, причина подобной проблемы в транспортировке ноутбука с воткнутой флешкой (или ещё чем). При проходе в проем, или при неаккуратном взятии в руки, эта самая флешка задевает препятствие и изгибается, ломая порт. Ломается пластиковый язычок с контактами внутри порта, и он извлекается вместе с флешкой. В порту USB 2.0 – 4-ре контакта (+5V, D+, D- и GND). При следующей попытке воткнуть в этот оголённый порт какое-либо устройство, высока вероятность закоротить эти самые +5V на соседнюю шину данных (D+ или D-). Которая, как мы помним, уходит в хаб. А для хаба +5V – критическое значение, выводящее хаб из строя.
Для наглядности неисправности и убедительности в своих измышлениях я решил сделать отступление, подать напрямую питание в хаб и показать его поведение. И в этот момент я увидел возможность для некоторой модернизации устройства.
Запускаем «голую» плату логики и наблюдаем, что после нажатия на кнопку включения у нас нагревается вовсе не хаб, а микросхема, имеющая позиционное обозначение PU2 и маркировку 8A (нас интересуют первые два или три символа маркировки).
Беглый обзор интернета говорит нам что это RT8243AZQW от производителя микросхем Richtek. Это типичная ШИМ «дежурки». В предыдущих своих постах я уже писал о принципе работе «дежурки», поэтому заострять внимание не стану. А нагревается она потому как пытается запитать хаб, который в КЗ. Схема от данной платформы у меня была под рукой, открыв и быстро найдя узел питания хаба, вижу, что питание от ШИМ до хаба идёт через перемычку PJP2, которую мы снимаем при помощи паяльника, и замеряем сопротивление на её контактах. Имеем высокое сопротивление со стороны ШИМ, как и должно быть; и короткое замыкание со стороны хаба. Имея возможность наглядно Вам показать короткое замыкание на хабе, припаиваю «выжигатель» (так я называю тупо два провода с удобным разъёмом для ЛИП, который удобно можно припаять к нужному узлу и подав надлежащее напряжение почувствовать, что греется на плате. Данный метод следует применять с осторожностью и пониманием того, что делаешь!) положительным выводом к контакту перемычки что идёт на хаб. Минус «кидаем» на общую шину платы.
Запасаемся термобумагой (любым куском кассовой ленты), прижав её к хабовой части процессора. Выставляем значение 3.3V на ЛИП, ток можно ограничить 1-2А, включаем на 2-4 секунды. Наблюдаем мгновенное потемнение термобумаги.
Делая фото и думая о том, как более наглядно показать процедуру диагностики, мне подвернулся один очень интересный вариант. А в точности, я нашёл у себя донор с процессором большей производительности. Обо всем по порядку.
В какой-то момент мне показалось, что виновник как раз таки неисправная ШИМ дежурки. И я полез в запасники искать на доноре подобную микросхему. И нашёл плату-донор NM-A273 от ноутбука Lenovo с неисправным мультиконтроллером.
И, судя по всему, исправным процессором SR1EF (i5-4210U).
Преимущества у данного процессора в более высокой максимальной частоте работы (Turbo Boost до 2.7 ГГц), и чуток производительнее интегрированная графика. И ещё несколько незначительных для нашей платформы отличий. А самое важное не отличается сокет, тепловыделение и мощность питания. А главное – он в наличии и ничего покупать не нужно. Вопрос только в надёжности его работоспособности. Но итоговые тесты всё решат. С процессорами ведь как – он или запустился, или нет. В остальном, процессоры от Intel весьма надёжные. Но у форм-фактора ядра Haswell (и ещё у нескольких прямоугольных процессоров) проблема только в том, что при нагреве они «бананяться» (то бишь гнуться, фото будет ниже), что требует определённого подхода при их замене. Дабы убедиться, что процессор живой – проверяю сопротивления питаний процессора, хаба и USB, как описывал выше. Вроде все хорошо. Нахожу информацию откуда эта плата-донор у меня появилась – оказывается из выкупленного, ради матрицы, ноута. В принципе, данный расход уже окупился, значит сумму на этот процессор можно ставить ниже рыночной, чем за новый i3 с учётом того, что он Б\У. А если не заведётся, то всегда сможем предложить владельцу новый. Все эти варианты и планы, конечно же, будут согласованы с владельцем.
Скажу сразу, в закромах у меня лежал ещё и SR1ZV (i5-4278U). Характеристики у него много лучше, но мощность, и тепловыделение у него выше. И работоспособность его была под большим вопросом. Было принято решение не рисковать лишний раз, отказаться от установки данной модели процессора и не подвергать плату логики лишнему нагреву.
Собираем всю информацию воедино. Имеем следующее: неисправна хабовая часть процессора, из-за механического повреждения портов USB. Требуется замена процессора и коннекторов портов USB. Имеется два варианта: 1. Использование процессора с платы-донора с наилучшими характеристиками и повышением производительности устройства. 2. Приобретение и установка такой же модели процессора, в случае отказа запуска предложенного выше варианта.
По каждому пункту подробно расписываю какие могут возникнуть проблемы, план работ, заранее даю ответы на частые вопросы, набиваю смету с указанием сроков и условий гарантийных обязательств, отправляю владельцу на согласование. Бывает пара звонков для уточнения. Иногда берут тайм-аут «на подумать». Иногда отказываются от ремонта, причины разные – в таком случае устройство я привожу в исходное (!) состояние и возвращаю владельцу. Но, по большей части, получаю положительный ответ. Можно приступать к работам.
Продолжение далее. Stay in tune)))
Ремонт с заменой процессора и моддингом HP 15-ac012ur. Часть 2
Ремонт с заменой процессора и моддингом HP 15-ac012ur. Часть 3
Москва.
Мой контакт в ТГ: rz_stan
На ремонте у меня две одинаковых китайские балалайки ,а именно Teyes CC2L 2/32.
Одна из них вечно висит на заставке ,а вторая просто каждые несколько секунд зажигает подсветку сенсорных кнопок и на этом все.
Та ,что "поживее " выглядит вот-так
Начнем с разборки ,тут все очень просто :откручиваем все винты ,отстегиваем шлейфы и достаем саму плату.
Нам конкретно нужна плата управления на которой расположен процессор,оперативка и EMMC.
Вот и она
К синей плате с MCU она крепится с помощью двух разъемов и четырех винтов.
В принципе предполагая уже сразу , что проблема в микросхемах EMMC ,сразу выпаиваю их для проверки на программаторе.
EMMC установлены от SanDisk на 32Гб , которые по моему опыту работают до последнего дыхания ,даже когда износ уже экстремальный .При этом как раз плата с такой микросхемой может даже иногда загружаться.Но в моем случае они устали окончательно .
Вот лог Z3X
Z3X нам говорит ,что этой микросхеме пора уже и отдохнуть .Ну а я не могу с ним спорить поэтому просто подберу на замену новую флешку.
Т.к при согласовании ремонта я прощелкал ,что флешки на 32Гб у меня закончились , то сделаем сюрприз одному из клиентов и просто поставлю флешку на 64Гб ,по цене 32.Человеку я думаю будет приятно, а мне не жалко.
Буду ставить EMMC от производителя ISOCOM в 153 Сокете на 64Гб , эти флешки я много куда устанавливал и они очень хорошо себя показали .
Смарты у них всегда отличные , и проверку на медленные блоки проходят лучше чем Samsung.
Размечаю ее под процессор и записываю полный дамп,перекатываю на свинцовый припой.
Флешка готова к установке , плата намазана флюсом Martin .
Запаиваю , меняю термопасту на процессоре и УНЧ ,припаиваю защитный экран на плату и собираю.
Включаю,проверяю радио,BT ,gps,Wifi и т.д .
Идём в настройки ,видим заветные 64Гб.Честно говоря не уверен ,что в магнитоле на 8 Андроиде нужно так много памяти ,но пусть будет.
Второй магнитоле повезло меньше ,один чип на 32Гб у меня все-же был ,вот его я и поставил.Поэтому аттракцион невиданной щедрости был лишь для одной из двух балалаек
А вот снятый чип SanDisk , made in Taiwan .Его мы отдадим клиенту ,а то клиент не доверчивый бывает ...
На этом ремонт закончен.
Спасибо за внимание .
По вопросам замены/увеличения памяти на магнитолах обращайтесь по контакту в моем профиле Пикабу.
