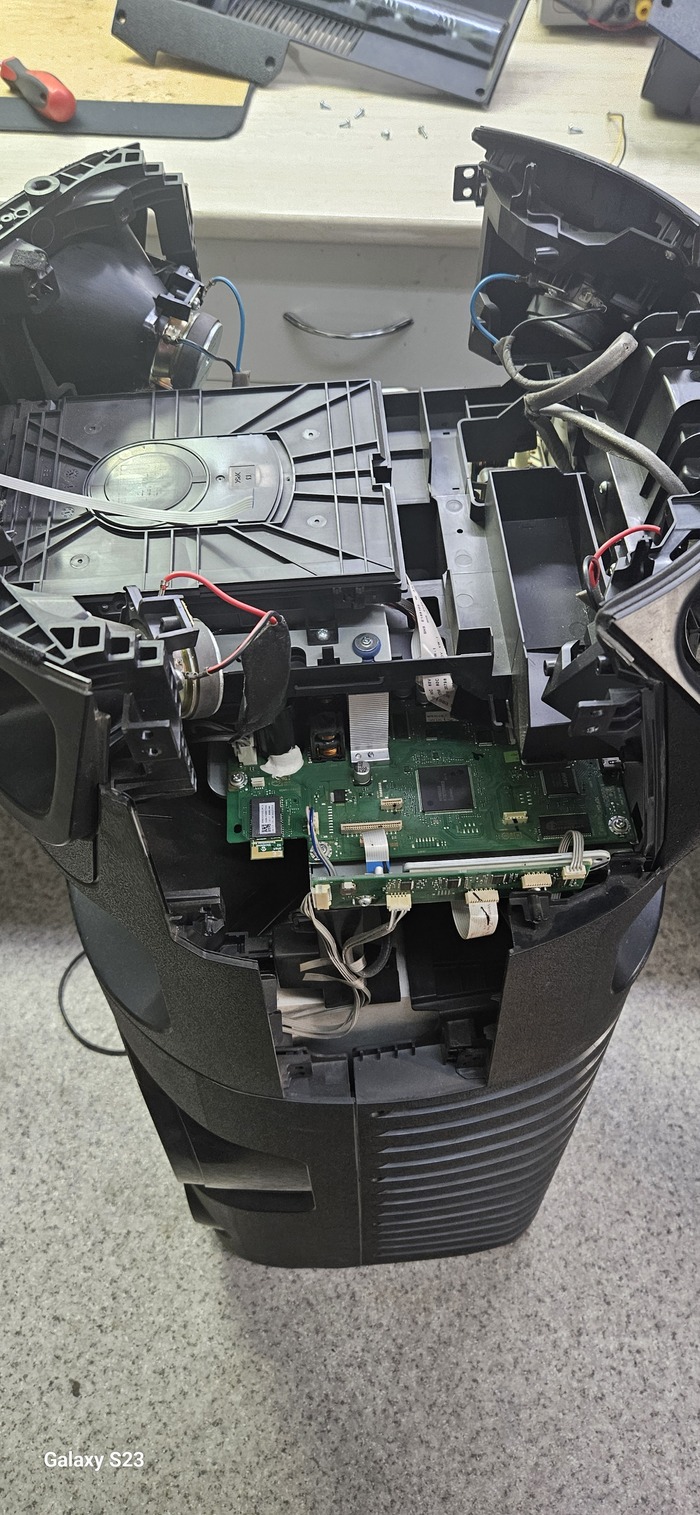

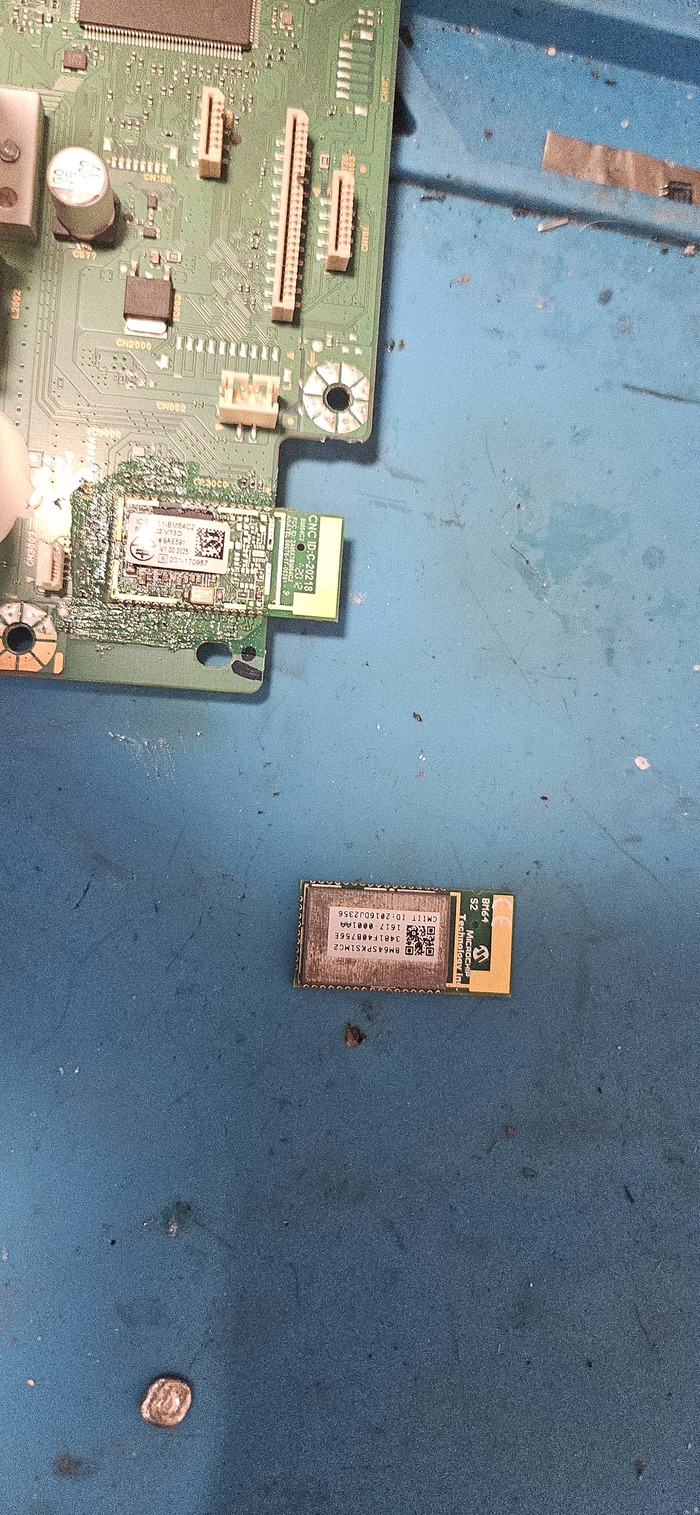

Колонка sony mhc-v73d, после скачка напряжения пропал звук при воспроизведении через блютуз. Перемотка, стоп, воспроизведение функции работают. Блютуз модуль поменял. Ситуация не изменилась. Через аукс, юсб, радио асе играет штатно. На просторах интернета много жалоб на похожие ситуации и на разных моделях sony балалаек. Ресет не помогает. Может прошить стоит. Но немого найти прошивку. Может кто поделится, если есть, или подскажет что делать. Сам уже не знаю что делать.

Решил попробовать отремонтировать данный телевизор. Симптомы: не включается, красный индикатор не горит.

Ранее он был уже в ремонте. После этого проработал несколько лет. Судя по следам пайки, в прошлый раз мастер заменил шим-контроллер IC7201 и выпаял сгоревший варистор VA7001.

В интернете легко ищется мануал и схема на этот телек. Хотя бы по этой ссылке https://tel-spb.ru/remont-tv-lcd/sharp-lc-32dh57ru-bk

Также в этом документе есть инструкция по ремонту.

Вероятно всего проблема в основном блоке питания. Ну чтож пойдем по порядку данной инструкции.
1. Проверяем подключен ли кабель питания в розетку - YES
2. Проверяем подключена ли плата блока к плате инвертора - YES (там такое подключение, что его просто так не отключить)
3. Проверяем предохранители F7001 и F7002 - YES
4. Есть ли напряжение 310 вольт на конденсаторах C7114 и C7108 - YES (если точно, то у меня на них напряжение 320 вольт. Наверное нормально)
5. Есть ли напряжение 12.5 вольт на 13, 14 пинах коннектора P7202 - NO (вот тут то и начинается проблема, напряжение на этих пинах прыгает от 5 до 7 вольт, что явно не нормально)
6. Есть ли напряжение 400 вольт на конденсаторе C7112 - NO (вот тут тоже непонятно, на этом конденсаторе у меня показывает также 320 вольт, как и на элементах из 4 пункта. Нормально ли это?)
7. Если это не нормально, то нужно проверять элементы IC7101, Q7103, D7113, D7213.
8. А если нормально, то нужно проверить сигнал PS_ON на 6 пине коннектора P7202 - это я незнаю как проверить, поэтому пропускаю, как будто бы он есть.
9. Опять возвращаемся к напряжению 12.5 вольт на 13, 14 пинах коннектора P7202 - NO (его нет, оно меньше и прыгает).
10. Тогда смотрит элементы IC7201, T7206, C7220, C7222, C7228, D7215 и вообще ищем КЗ по 12.5 вольтовой линии.
Что было мной сделано.
Сначала я проигнорировал 320 вольт на кондере C7112. И сразу перешёл к пункту 10 моего списка. Впаял отсутствующий варистор, заменил IC7201 и кондеры C7220, C7222, C7228, а также кондер C7227, потому как на нем должно быть 32 вольта с 3 ноги IC7201, но было всего лишь 12-15 вольт.
После замены этих компонентов ничего не изменилось.
Может есть кто может подсказать куда копать. Критично ли 320 вольт на кондере? И нужно ли пытаться заменить элементы из пункта 7 списка? Или нужно искать другие неисправные элементы по 12.5 вольтовой линии?
Спасибо заранее!

Здравствуйте, ребята!

Столкнулся с серьёзной проблемой при ремонте двух джойстиков с платами BDM-010 и BDM-020. Хочу описать ситуацию подробно, может кто-то сталкивался с похожим и сможет помочь советом или решением.

Джойстик 1 (плата BDM-020)
После подключения аккумуляторов один аккумулятор сразу начинает мигать циклично(3 раза , с промежутком).
После чистки где-то произошло короткое замыкание, сейчас мигает без остановки циклично(при подключении к юсб). были глюки , то ярко то тускло горела подсветка, самопроизвольное срабатывание моторчика курка(справа).


Джойстик 2 (плата BDM-010)
При подключении USB также три раза мигает и прекращает.
Перепаивал 3D-стики на ТМД Genful, после чего перестал определяться на ПК и PS5(отпайка и пайка были аккуратные. без перегрева). хотя до этого работал, но сильно дрифтил.
Один из стиков «залипал» — не всегда возвращался в нулевое положение, как будто зажат(При пайке, возможно, в стик попал флюс, позже из-под триггера выдавливалась жёлтая жидкость. Промывал медицинским и техническим спиртом, после чего стик начал «щелкать», но спустя время опять залипает..)

Сейчас стики выпаял, но плата так и не включается нормально, при подключении к USB всё так же три раза мигает и прекращает работу.

Прозваниваю контакты от земли, с USB и микросхемой — есть подозрение, что некоторые цепи повреждены или замкнуты.

Попытки проверить сопротивления и прозвонить плату пока не дали результата.

Хочу понять, как правильно прозвонить плату, чтобы выявить причины трёхкратного мигания и невозможности запуска.

Вопросы и просьба о помощи
Кто сталкивался с такой проблемой трёхкратного мигания и полной неинициализацией платы после перепайки стиков?

-Какие основные цепи и контакты надо прозвонить и проверить на платах BDM-010 и BDM-020?

-Как проверить аккумуляторы, если один из них сразу начинает мигать при подключении, а другой вообще не реагирует?

Есть ли советы по ремонту микросхем или пайке на таких платах, чтобы не повредить их окончательно?
