Первое видео про сигнализации вызвало большой интерес.
По этому выкладываю на суд общественности вторую версию сигнализации которая:
1. Оповестит вас звуковым сигналом
2. Сама сразу же перекроет воду
3. Позвонит вам на телефон.
И всё это без применения ардуино и микроконтроллеров!!!
Стоимость такого устройства на порядок дешевле промышленных устройств.
Купить придется только моторизированные клапаны.
Остальное можно найти в ящике любого мужчины, у которого есть паяльник.

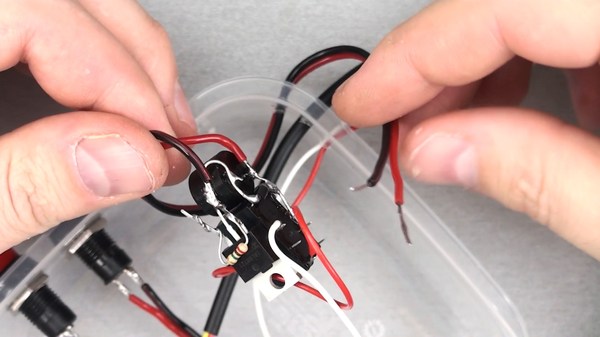

Схема

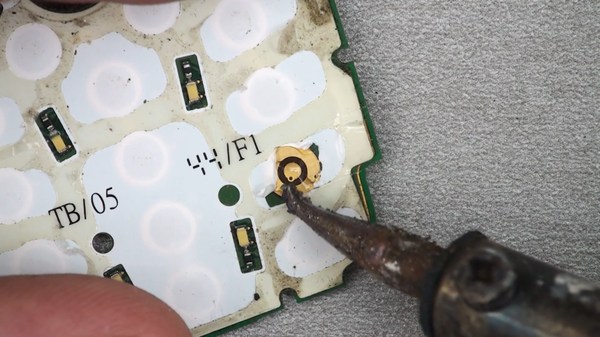

На телефоне нужно настроить быстрый дозвон на одну из кнопок клавиатуры.
Подключить к контактам этой кнопки выводы.
Потом подсоединить эти выводы к реле.
Осталось расположить несколько параллельных датчиков в нескольких опасных местах квартиры.
На всякий случай вставляю ссылку на пост с сигнализацией первой версии.
http://pikabu.ru/story/signalizatsiya_o_protechke_vodyi_svoi...
Предлагаю вам друзья простую схему подсветки кухонного выдвижного ящика с таймером выключения. Работает от батареек. Подсветка включается на 15 секунд. (мне этого достаточно)
Мы вообще любим много света. Давно с супругой запланировали, но вот только сейчас появилось время. Долго продумывалось оптимальное решение.
От одного комплекта алкалиновых батарей подсветка должна проработать более 9000 включений.
Если по 10 включений в сутки примерно ~2,5 года. Расчеты приведены ниже.
Ну не буду вас утомлять техническими рассуждениями, алгоритм работы внизу поста для тех, кого заинтересует это подробнее.
Схема:
Или кому так удобнее.
Детали:
Геркон КЭМ-3
Магнит D15Х4
Транзистор IRF840 (Можно любой n-МОП транзистор)
Резистор 500 кОм
Резистор 300 Ом (для уменьшения искрения в момент зарядки конденсатора - можно не ставить)
Резистор 20 Ом (для снижения тока светодиодной ленты - можно не ставить)
Конденсатор 22мкф 16в
25см светодиодной ленты
8шт АА батареек (аккумуляторы использовать НЕЛЬЗЯ - высокий саморазряд)
1 метр двойного провода.
И так - ТЗ
1. Тянуть питание проблематично – делаем на батарейках.
2. Если не делать ограничение по времени работы, батарейки очень быстро сядут.
3. Нужно было сделать такой таймер, чтобы он в режиме ожидания не потреблял совсем ничего.
4. Включение нужно было бесконтактное.
Сначала исследовал датчик холла, но он постоянно потребляет ток, поэтому мне не подошел. Берем геркон трех контактный.
Таймер работает таким образом:
1. Когда ящик задвинут, конденсатор подключен к плюсу источника питания. Транзистор закрыт. Схема ничего не потребляет.
2. Когда ящик открыли - геркон вернулся в исходное положение. Заряженный конденсатор подключается к управляющему электроду транзистора и открывает транзистор. Светодиодная лента включается.
3. Конденсатор разряжается через резистор R1, напряжение на нем снижается и транзистор плавно закрывается.
Ток от источника питания равен нулю.
4. Ящик задвинули, конденсатор снова подключается к источнику питания через резистор R2. Транзистор по прежнему закрыт.
Расчет такой:
Емкость АА элемента 4 Ач
4Ач /0,1А = 40 часов непрерывной работы.
1 час = 60 мин* 60 сек / 15 секунд = 240 включений в час
40 часов * 240 включений = 9600 раз
Если по 10 включений в сутки примерно ~2,5 года.
Делайте - пользуйтесь на здоровье.
Всем желаю удачи!!!
Хочу показать вам свою самоделку, которую меня очень часто просят продать если видят у меня. И знакомые просят сделать повторно, потому что кто-то выпросил.
Пробником можно проверить лампочки, реле, концевые выключатели автомобиля, предохранители и просто напряжения на клеммах, а тонкий гибкий щуп проникает в любые автомобильные колодки.
И всё это подсоединив только один провод на массу автомобиля.
Материалы
Шприц на 5 кубов
4 батарейки LR44
Два светодиода с резистором
Кусок стальной проволоки
Провод с зажимом на конце
Также легко контролировать замыкание концевых выключателей или сигналы в кнопок.
А также исправность реле, предохранителей, лампочек, целостность проводов и наличие контакта.
Всем удачи.
Схема очень простая и не потребляет тока пока транзистор закрыт. Батарейки должно хватить надолго.
Такое устройство можно расположить под машинкой, под раковиной, в сантех коробе.
С такой сигнализацией те кто дома будут незамедлительно предупреждены об опасности.
Подробную сборку и работу устройства можно посмотреть на видео.
https://www.youtube.com/watch?v=aJRIPZP-jJc
Всем Пока.

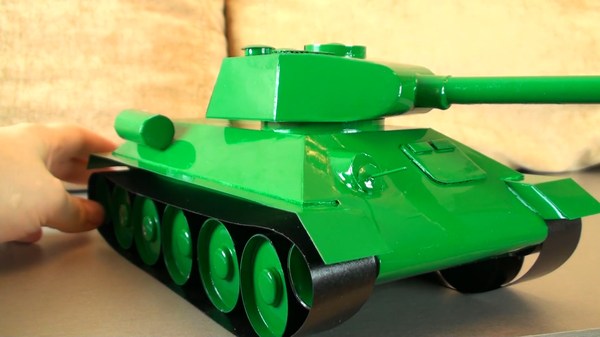

Сегодня мы с вами будем делать подарок себе или близкому человеку - модель танка Т-34.
Материалы.
7 листов бумаги плотностью 180-220 гр. (у меня 220 гр.)
ножницы, клей, линейка, клеевой пистолет
Краска любая, черная и зеленая
У меня не было задачи сделать максимально подробную модель и желающие конечно могут добавить гораздо больше разных деталей которые есть у настоящего танка.
T-34-85.cdr https://cloud.mail.ru/public/LCNn/aopjAkrny
T-34-85.pdf https://cloud.mail.ru/public/Rh6A/EWt6htv2s
Файлы для скачивания. Размер модели можно масштабировать!!!

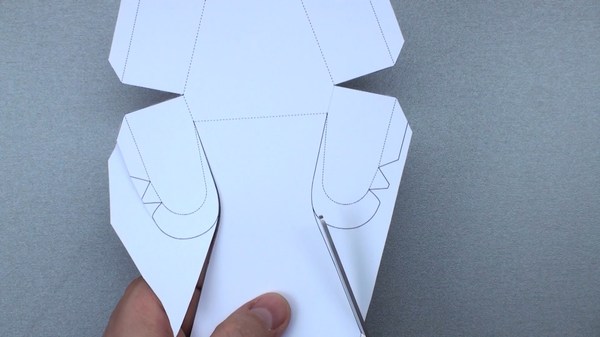

Ну а дальше вырезаем,
склеиваем

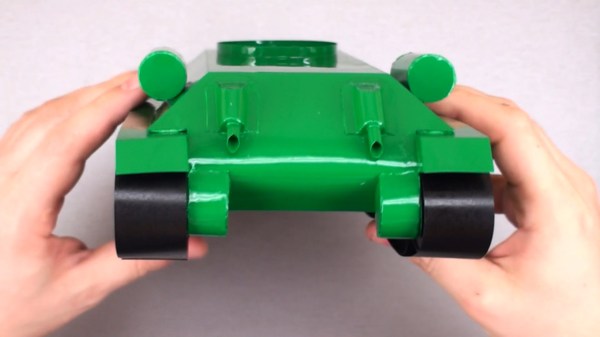

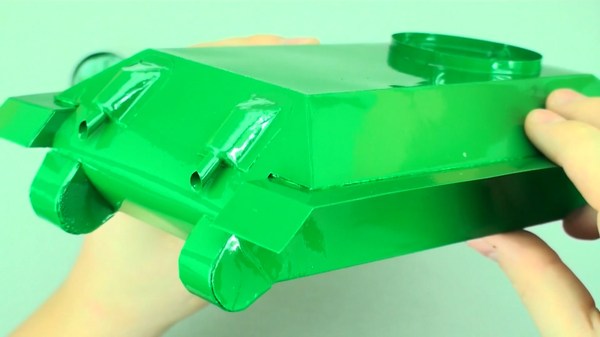

красим

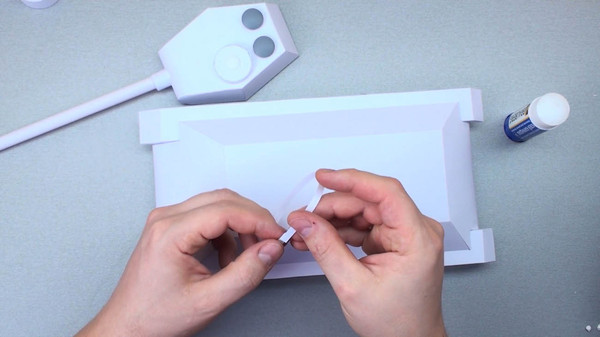

собираем воедино
Подробную сборку можно посмотреть на видео https://www.youtube.com/watch?v=24111fsCSvM
Всех Мужчин поздравляю с Праздником защитника Отечества!!!!
