Всем привет дорогие друзья. Выкладываю свою очередную самоделку.

Как из простых настенных часов сделать таймер полива.

Наверняка у многих из вас как, и у меня есть дача со всякими посадками которые надо поливать.

Физически появляться там я могу только раз в неделю, а поливать для хорошего урожая нужно каждый день.

Я давно пользуюсь капельным поливом от большой ёмкости.

Заказал вот такой таймер

он у меня не заработал так как нужно - он работает но у него ОЧЕНЬ маленькое сечение. Из капельниц даже вода не капает. (у меня 140 метров капельной ленты)

Этот клапан для водопровода, с хорошим давлением.

По этому нужен свой таймер.

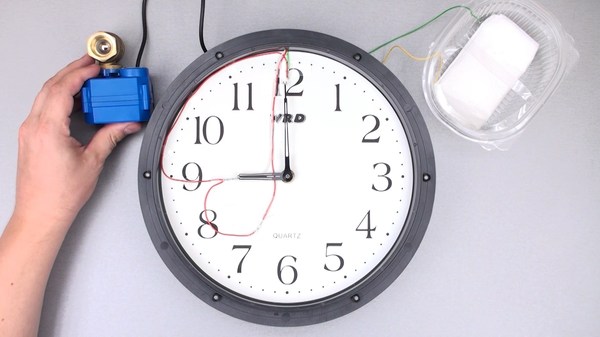

И сейчас я покажу как очень просто сделать таймер полива и дополнив его датчиком дождя.

Нам нужны:

настенные часы

3 геркона, 2 магнита

3 батарейки

2 кнопки (можно не ставить если вам не нужно ручное управление)

Транзистор IRLML6404 (любой Р-канальный logic) – если вам не нужен датчик дождя тоже можно не ставить.

И чем будем управлять – механизированный кран трёх выводной CWX-15Q CR02

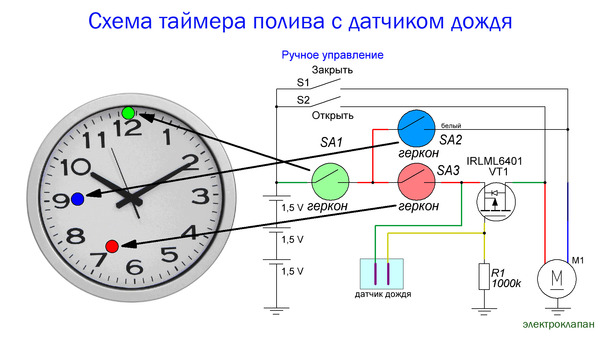

Схема простейшая

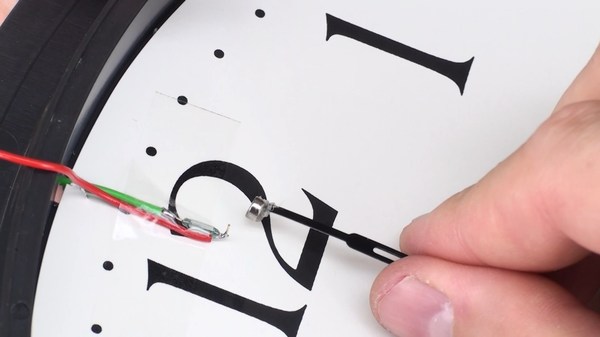

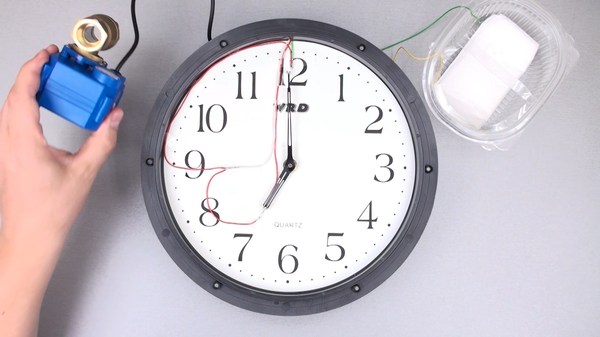

На стрелках магниты

Алгоритм такой - когда минутная стрелка окажется напротив цифры 12 ( первого геркона)

А часовая напротив 7 часов (второго геркона) то напряжение поступит на транзистор

ЕСЛИ нет дождя то он будет открыт так как управляющий электрод замкнут на минус.

С транзистора ток поступает на электро клапан и открывает его.

Когда стрелки будут на 12 и на 9 то ток через герконы закроет электро клапан.

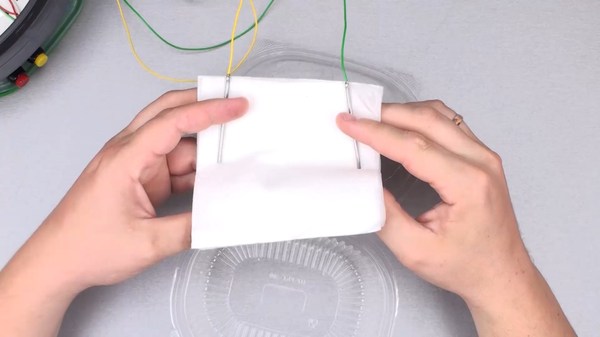

Два электрода, салфетка и щепотка соли.

когда салфетка намокнет, транзистор закроется.

Когда солнце выйдет - высушит салфетку, то транзистор снова откроется.

Спасибо за внимание!!!

Наверняка у многих из вас, как и у меня скопилось несколько не работающих блоков питания, также уже давно лежат десяти ваттные светодиодные матрицы. Наконец пришло время им соединится)))

Для создания этого прожектора нам потребовалось

светодиоды 10W 9-11v  9шт.

радиатор процессора

блок питания компьютера(любой)

неполярные конденсатор общей ёмкостью 14мкф 400вольт (любые на 400 вольт у меня один пусковой на 12мкф и ещё 2,2 мкф 400вольт пленочный. Можно просто набрать 14мкф любых пленочных на мин 400 вольт)

Диодный мост (выпаиваем из блока питания)

Конденсаторы 2 Х 560мкф 200вольт + 2 Х 470мкф 200вольт (выпаиваем из блоков питания)

Предохранитель (тоже можно выпаять из блока питания)

Схема простейшая, здесь всё с большим запасом прочности и ломаться практически нечему.

Собрать эту схему не составит труда.

И пару слов как это сделано.

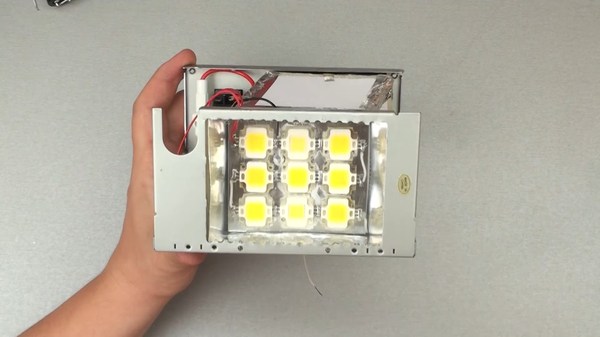

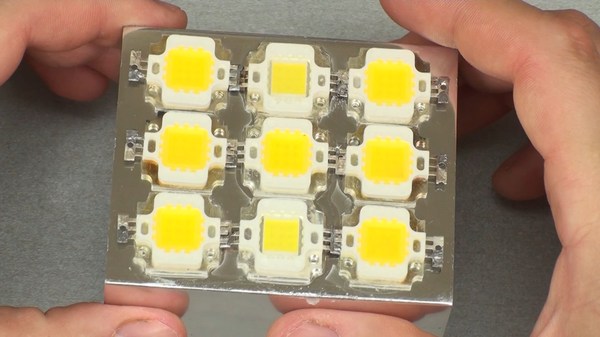

Я приклеиваю светодиоды на супер клей цианокрилат, как ни странно но теплопроводность у него отличная и держится намертво, только в случае замены конечно придется попотеть(но мы же заложили большой запас мощности, по этому это нам не грозит)

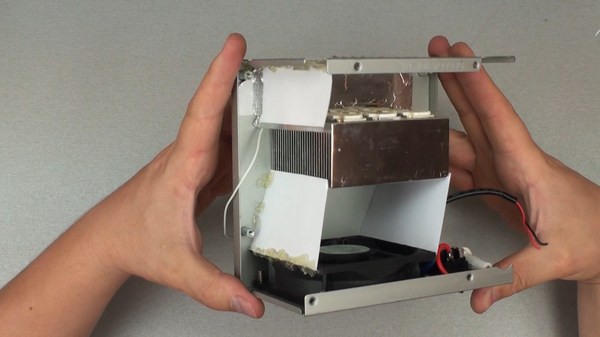

Прикручиваем шурупами радиатор и делаем из картона воздуховод к радиатору

делаем отражатель и закрываем окно прозрачным пластиком из коробочки сд-диска

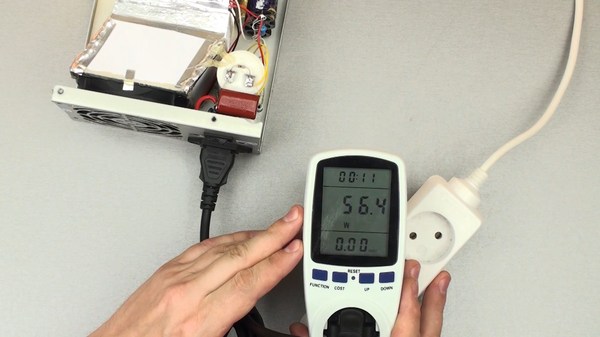

И вот какая мощность у нас получилась

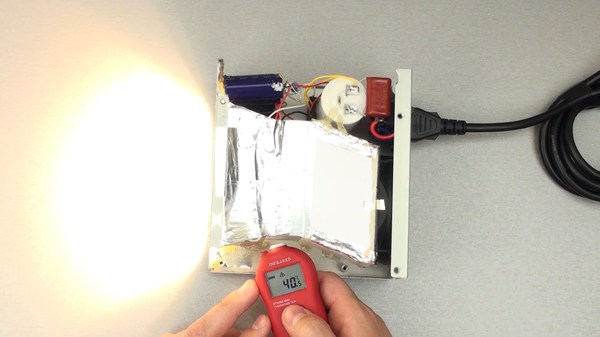

после прогрева температура не выше 40 градусов цельсия

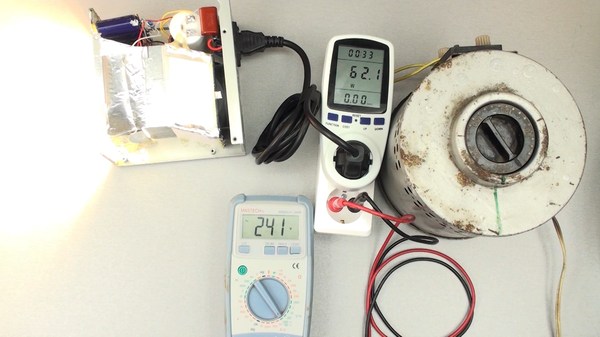

и для специально для крутых спецов - испытание на 240 и 250 вольтах

Ничего не сгорает, и ещё приличный запас по мощности у светодиодов.

Всё надежно - можно повторять.

И конечно имеет смысл если детали у вас в наличии

Стоимость светодиодов на ebay примерно 200 руб, а светодиодный прожектор у нас в магазине примерно в 10 раз дороже.

Так что имеет смысл сделать такую подсветку для дома или гаража.

Спасибо за внимание.

Здравствуйте. Видел тут несколько популярных постов про вешенку и тоже решил показать миру свою грядку.

Началось всё 5 лет тому назад, мы поехали в лес, по старым местам и обнаружили на себе больше десятка клещей. После этого мы окончательно решили, что никогда больше в лес за грибами не поедем. Польза от грибов не идет ни в какое сравнение с риском заразиться тяжелыми заболеваниями.

Погуглил информацию по выращиванию и мы решили посадить грибы у себя.

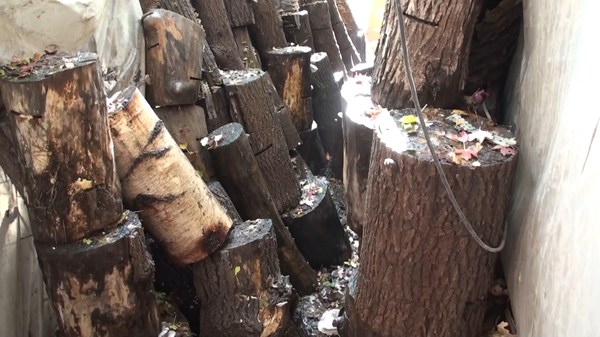

Купил газель пней клёна (не лучшая древесина – очень твердая, брал что было)

Делал пропилы бензопилой.( не делайте так – лучше после замачивания мицелий на торец и в пленку, потом в прохладное место пока пенек не обрастет, а потом уже на постоянное место)

Замачивал так: Сделал небольшой бассейн из поддонов, постелил пленку затащил туда пни и залил водой, выдерживал неделю.

Без орошения ничего не получится, летом пни высыхают за пару дней, а на сухих пнях грибы не растут.

Мицелий брал тут http://www.cepnn.ru/mitseliy-veshenki-1/

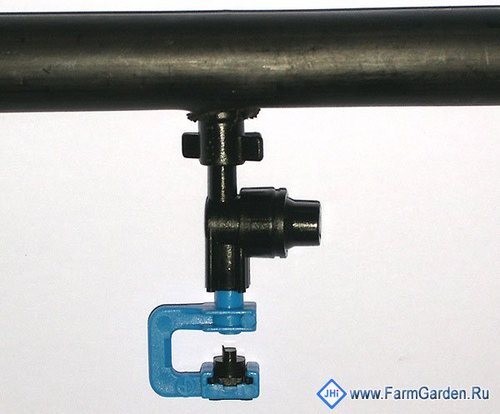

Сделал орошение туманообразователями.

http://www.agrodrip.ru/#!/%D0%A2%D1%83%D0%BC%D0%B0%D0%BD%D0%...

Вода из водопровода, через клапан от стиральной машины.

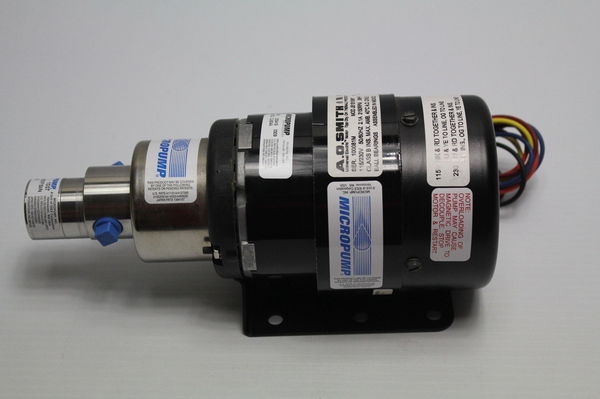

Летом в нашем населенном пункте давление воды снижается практически до нуля, поэтому поставил плунжерный насос повышения давления. У меня примерно вот такой

http://www.ebay.com/itm/Micropump-GJ-N25-FF1SAP4-O-C-L17611-...

(Только не смотрите на цену, я свой брал давно и на порядок дешевле, для другого дела – короче он у меня уже был. можно любой)

Если давление воды 2-3 атм и стабильное, то насос не нужен.

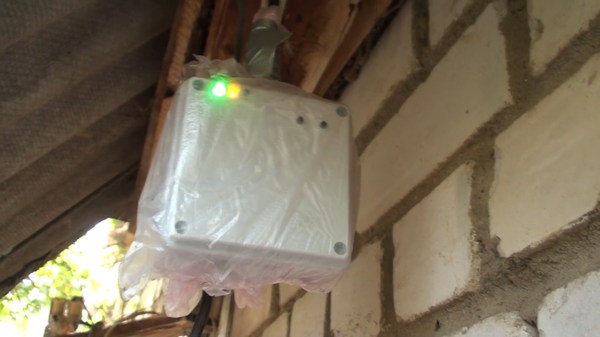

Насосом и клапаном управляет контроллер на atmega8 - простейший таймер. Длительность включения 0,1 – 10 мин и от 1 до 720 включений в сутки.

У меня включается на пол минуты и 100-150 включений в сутки

Так поверхность пней не пересыхает и не течет вода с них.

У меня грибы были ближе к осени, особенно когда средняя температура днем около 16 тепла.

Но бывало и летом появлялись.

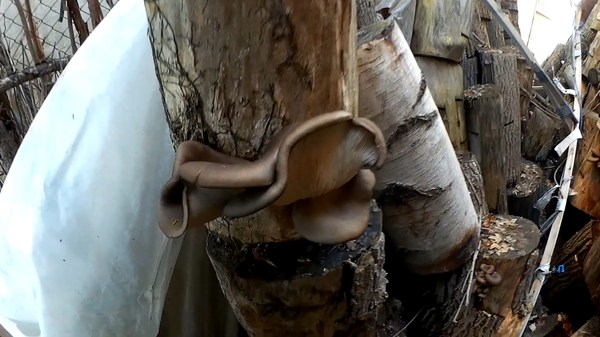

А вот и первый шиитаке, мы и их немного посадили, сейчас там ещё несколько

А вот этой весной прямо в апреле начали плодоносить, и вот уже третью неделю понемногу нарезаем. И это я ещё полив даже не успел сделать.

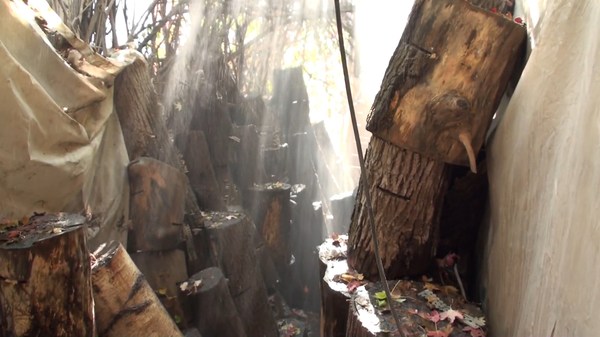

А это когда работают туманообразователи

Опыт немного накопился, если есть вопросы – спрашивайте.

Так что друзья грибную грядку сделать достаточно просто, а радовать грибами она вас будет много лет.

Проведем эксперимент.

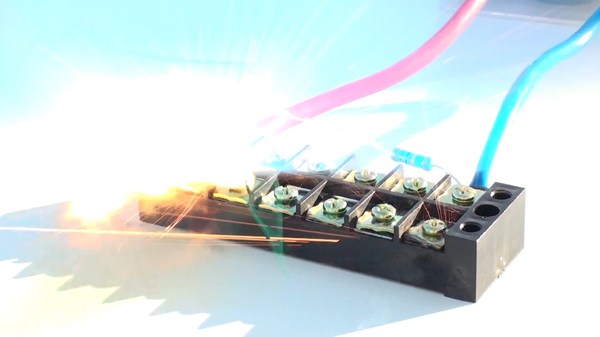

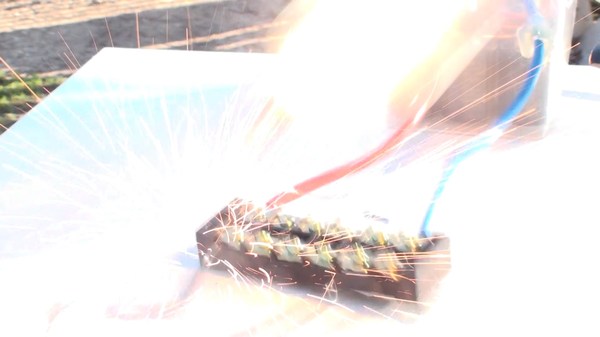

К батарее фото конденсаторов заряженной до 1000 вольт подключаем 100 ватный светодиод, лампу накаливания 300 ватт, люминесцентную лампу и просто провод из витой пары.

Каждый фото конденсатор легко выдаёт 300 ампер , три в паралель выдадут более 1000 ампер.

Кратковременная мощность более 1 мегаватта.

Коммутировать будем тиристором ТБ143-400-10 пиковый ток 8к ампер.

Взрывы начинаются на 0:47

Лампа 300W

Витая пара испарилась

И решил я сделать подсветку клавиатуры.

Да не простую, а с регулировкой мощности.

Питается от блока питания компьютера. Включатся вместе с компьютером.

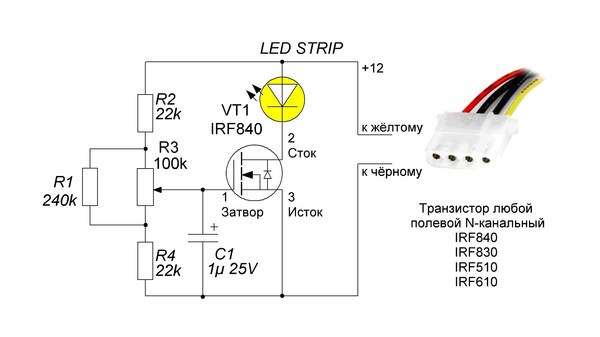

Схему взял простейшую

Получился вот такой регулятор

и вот уже в корпусе

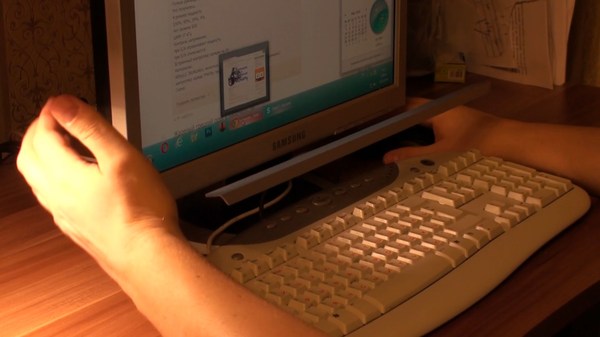

Вот так всё это выглядело

До переделки

И после

Все подробности по сборке можно посмотреть на видео.

Всё - можно критиковать )))
