iglashkov

Зачастил что то я с флешками, ну да ладно. Стараюсь в каждом посте рассказывать что то новое. ))) Дабы не повторяться, по некоторым моментам пробегусь вкратце. На разделочном столе HTC'ха. Прошиваться не хочет, в Download и RUU режимы не перезагружается. При включении, сразу же вываливается в Fastboot

Тут небольшое отступление, M9 существует несколько ревизий. Более того, в 1й ревизии аппарата, стоят платы разных ревизий, с разными передатчиками. Если залить левый, в конечном результате получим не отключающийся режим полёта. Дамп брал на gsmforum. Огромное спасибо пользователю Radiotrance за них и описание сути вопроса. ) В моём случаи, это 0PJA100 с передатчиком SKY77646-12. Флешка стояла Hynix, заменил на Samsung KLMBG4WEBC-B031. Льём изиком скачанный дамп.

У аппарата есть ISP, но пригодный для дальнейшего восстановления дамп, с него вряд ли получится слить, по этому тупо спиливаем флеху дремелем. Припаиваем новую. Собираем.

Все дальнейшие действия будут производиться при помощи такой вот коробульки. )

Цепляем клип к компьютеру. Запускаем XTC 2 Tool. Жмём Flash files download, попадаем в раздел поддержки. Качаем прошивку под наш CID. В данном случаи HTC__A07 - Россия.

Переходим на вкладку Flash, выбираем скачанный файл. Загоняем тел в RUU режим(кнопка RUU), жмём Flash phone.

Теперь нужно прописать родной IMEI. Дамп что я слил, уже был с S-OFF, по этому сразу идём на вкладку Direct mode, загоняем телефон в режим Download(кнопка Download), прописываем родной(его можно найти на SIM лотке) и жмём Write IMEI.

Аппарат готов. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1028

Сегодня будем ремонтировать огрызок. ) Симптомы такие: быстро разряжается, после разрядки в 0, не заряжается.

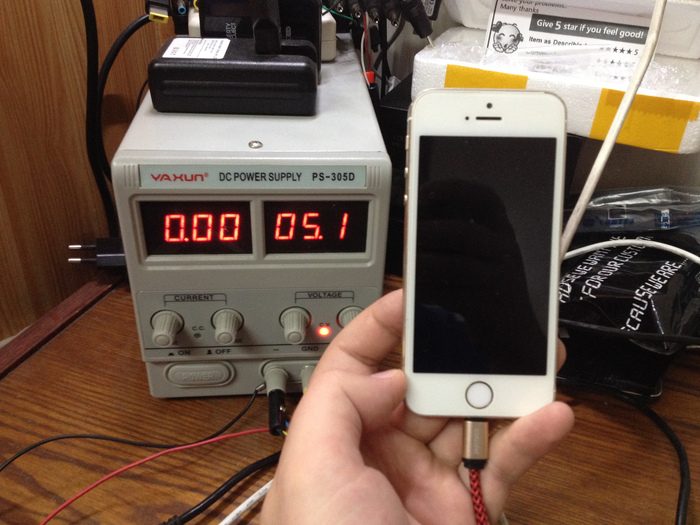

Диагностируем. ) Цепляем к блоку питания, кратковременно нажимаем кнопку включения. Видим высокое потребление.

Разбираем аппарат, сдуваем защитный экран.

Виновника торжества снимаем паяльником.

Чистим посадочное место.

Дабы лишний раз не подвергать плату высоким температурам, новую микросхему перекатываем на свинцово содержащий припой. Используем 0.2 шары и любой подходящий по шагу трафарет, в данном случаи катал через портянку для Galaxy S6.

Усаживаем микросхему.

Проверяем. )))

Снова смотрим потребление, при кратковременном нажатии на кнопку включения. Теперь всё ОК. )

Припаиваем железяку на место. Собираем аппарат. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1018

Сегодня на ремонте одно из детищ Microsoft. Гордо висящее на:
ERROR: Unable to first a bootable option. Press any key to shut down.

Первым делом, исключим софтовую проблему. Шить будем BEST'ом. Запускаем программу, идём на вкладку NaviManager, выбираем интересующую нас модель и продукт код, жмём большую кнопку Download.

После скачки прошивки, программа автоматом откроет нужную вкладку и выставит параметры. Жмём Flash и получаем облом. Телефон отваливается, как только программа, в него пытается что то влить.

Не беда, по пробуем зашить аппарат, как полный кирпич. Для этого нужно загнать его в EDL режим. Для этих целей, использую такой кабель(изготовить его можно самому, в нём просто кнопка, замыкающая D+ на землю).

Выставляем галки на Recovery Flashing и Repair BOOT, жмём Flash. Зажимаем кнопку на кабеле, подключаем аппарат, держим несколько секунд, отпускаем. После чего телефон вываливается в 9008. Что бы программа задетектила его, необходимо подсунуть Emergency драйвер.

Опять облом, в логе какая то не понятная абракадабра. )

Достаём плату, кидаем её на нижний подогрев. Сдуваем железяку и нашего трупика. )

Выбрасывать его не торопимся. В телефонах Nokia записаны так называемые сертификаты, привязанные к процу. Похерим их, в лучшем случаи получим MP3 плеер. Накатываем флеху.

Кидаем в колодку, цепляем к изику. )

Детектим флешку. На новой, нам нужно будет прописать точно такой же конфиг. В принципе, сюда можно даже не смотреть, у любого куалкома такой конфиг. )

Вычитываем кусок фула. Стараюсь всегда вычитывать 1gb. Больше, не меньше. )))

Проверяем флеху. Она же детектится. Может это BEST с нами шутки шутит. )))) Пишем тот же кусок, что считали, получаем кучу ошибок.

Что бы не править конфиги в ручную, просто запишем extcsd со старой флехи. Бэкапится он автоматом, при детекте. В директорию:
C:\ProgramData\Z3XAppsData\Backups

В данном ТА стояла флешка Toshiba THGBMBG6D1KBAIL, заменил на Samsung KLM8G1GEAC-B001. Меня часто спрашивают, как подобрать память, что ж, начну потихоньку рассказывать. ))) В данном случаи, телефону можно подсунуть практически любую флеху. Он на куалкоме(Без лишних заморочек. Например привязка Preloader к CID на MTK), оперативная память распаяна на процессоре, по сути имеем дело с обычным накопителем. Обращаем внимание только на ревизию памяти:
Extended CSD rev 1.7 (MMC 5.0) - в данном случаи.
С накопителями старшей ревизии, данный проц работать скорее всего не умеет.
Т.ж. можно воткнуть память младшей ревизии, в большинстве случаев это работает.
Заканчиваем разглагольствовать, пишем слитый дамп.

Припаиваем флешку. Собираем аппарат.

Снова пробуем шить.

На этот раз успешно. )

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_983

Сегодня на ремонте такой вот прикольный телефончик. Принесли его на замену шлейфа...
После 10 минут юзания, был выявлен целый ряд неисправностей:
1. Телефон зависал на заставке, либо в процессе работы.
2. У телефона отваливалась сеть.
3. Очень тихий звук в полифоническом динамике. Периодически пропадал.
4. В разговорном динамике звук отсутствовал совсем.

Первым делом аппарат был зашит последней прошивкой, результата это не дало. После я снял железяку с серийниками, которая закрывала микросхемы и включил телефон, слегка надавливая на проц, тел заорал как ненормальный. К гадалке ходить не надо, будем катать.

Первым делом отклеиваем подложку клавиатуры и счищаем компаунд вокруг микросхем.

После заклеиваем всё что может по плавиться, на модем ставим радиатор, дабы не угреть. Зажимаем плату в нижний подогрев.

Срываем с начала флеху, после сам проц.

Чистим паяльником компаунд, лудим микросхемы.

Накатываем шары. Проц - 0.3, флешка - 0.45.

Трафаретов под данные микросхемы у меня не оказалось. Катал через первые попавшиеся портянки. Думаю у каждого мастера, занимающегося реболом есть такая коробочка. )))

Подготавливаем плату. Как видим, оборвано несколько задействованных пятаков(не исключено, что часть я оборвал сам), один из которых, уходит в межслой.

Те что на поверхности, восстанавливаем проводками. Расколупываем межслой, садим шарик на последний, после срезаем излишки скальпелем.

Усаживаем проц, на его законное место.

С верху садим флешку.

К сожалению, всех проблем это не решило. Тел стал работать стабильно, сетка перестала отваливаться. Звук не пропадал, но по прежнему был очень тихим, в разговорном динамике отсутствовал.
Т.к. аппарат не нов, много времени он не заслуживает. По этому отправится без ремонта, либо будет ждать донорскую плату.

К чему вообще этот пост... Очень часто слышу такое, мол техника стала сложной в ремонте, микрухи лепят на другие микрухи, заливая при этом смолой. Качество стало вообще ни каким. Возможно от части это так...
В общем, вот вам аппарат, которому восемь лет. Проблемы и сложности те же самые, что и у новых девайсов:
1. На проце сидит флеш или оперативная память(бутерброд).
2. Микросхемы залиты компаундом.
3. Непропай с завода(серые пятаки).
4. Платы низкого качества(межслойные обрывы, куча отвалившихся NC'шек при демонтаже микросхемы).

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_963

Данный аппарат пришёл невключайкой. В режим прошивки загонялся, но отваливался на разных этапах.

Разборка аппарата развеивает все сомнения в диагнозе, система охлаждения, просто на высоте...

Зажимаем плату в нижний подогрев, разбираем бутерброд, флеху то же снимем, катнём на всякий случай. )))

Сразу видим виновника торжества, у телефона отвалилась оператва.

Самое муторное в данной процедуре, накатать на проце посадочное место под оперативку. На тонкое жало берём капельку свинцово содержащего припоя и выскребаем из канавы как можно больше старой безсвинцовки. После, в ручную раскидываем 0.2 шарики и дуем феном.

Накатываем нижнюю часть проца, оперативку и флешку.

Чистим посадочное место на плате.

Усаживаем проц. Аппарат должен определиться как:

USB\VID_0FCE&PID_D1D5&REV_0100

USB\VID_0FCE&PID_D1D5

Припаиваем оставшиеся микрухи, собираем, прошиваем. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_876
