На сколько знаю, на данном аппарате полноценное восстановление имени пока не возможно, защиту ещё не взломали. Можно влить либо заводской, либо бэкап, но хоть что то, для восстановления работоспособности аппарата. )))

Делать будем BST Dongle. Последовательность такая:

1. Рутуем аппарат любым удобным для вас способом. Инструкции под разные версии андроид есть на 4pda.

2. Включаем отладку по USB.

3. Записываем заводской EFS.

4. Включаем на аппарате UART.

5. Цепляем к UART интерфейсу, идущему в комплекте с донглом.

6. Заливаем заводской IMEI или бекап(если он есть)))).

Моя группа в вк: https://vk.com/igor_repair

Это мой первый опыт по расклейке дисплейного модуля на 10 дюймовом планшете. Модуль сидит на очень крепком двустороннем скотче, начал снимать с рамки используя только нагрев, по обкалывал края. Далее снимал при помощи Label OFF, слегка приподымал модуль и заливал по чуть чуть инсулиновым шприцем(тут главное не переборщить, иначе химия попадёт под подсветку и будут пятна), отклеивать стало проще. Как выяснилось, большой сепаратор в принципе не нужен, прогреваем с начала 1 половину, проходим струной, сдвигаем, ждём пока разогреется, ведём струну дальше. В принципе всё, осталось только очистить старый клей. )))

P.S. Ремонт не законченный, т.к. ухожу работать в другое место. Новый сенсор ещё не пришёл. Скорее всего не я буду доделывать данный аппарат.

Моя группа в вк: https://vk.com/igor_repair

Телефон пришёл не включайкой. Компьютером определялся, но шиться не хотел. После диагностики программой CM2, было выявлено, что аппарат потерял флешку. По статистике, виновником торжества оказывается процессор. Но на всякий случай снимал и память, ставил на Z3X Easy JTAG, микросхема определилась без проблем. А вот под процом оказалось всё весело, 6 не залуженных с завода пятаков. Как он вообще работал? )))

Собственно рассказывать не чего. Процедура ни чем не отличается, от расклейки любого другого модуля. Меняется довольно просто, не знаю по чему все так боятся данного аппарата, из 3 штук, удачно расклеил все 3. )))) Единственное, на чём хотел бы заострить внимание, на не качественной матрице, которая при нагреве расслаивается. На первом фото это видно и как ты не крути, из за этого, на матрице остаются пятна, проглядывающие на белом фоне. Даже если прогревать до 80 градусов, матрица всё равно немного расходится. Плюсом риск сломать увеличивается, т.к. при этой температуре клей не до конца размягчается и струна тяжелее проходит между дисплеем и сенсором. Лучше всего разделять на 90-100 градусах.

Моя группа в вк: https://vk.com/igor_repair

Телефон пришёл с проблемой - в процессе включения/сразу после включения артефакты на дисплее, после чего картинка пропадает. Видео ядро находится в процессоре. Убедиться что дело в нём, можно путём лёгкого нагрева/охлаждения/физической нагрузки, а там уже как повезёт, аппарат может завестись, начать работать дольше, либо изменится динамика потребления. Данный экземпляр сознался только после покрытия проца фризером. Будем катать. ))))

1. В зоне воздействия высоких температур, заклеиваем всё что может расплавиться и просто боится температуры алюминиевым скотчем. Закрепляем плату в нижнем подогреве. На флешь память устанавливаем радиатор, дабы не угреть. Снимаем. )

2. Под микроскопом видим виновника торжества - серый, не залуженный пятак, залуживаем его, чистим от старого припоя плату и сам процессор.

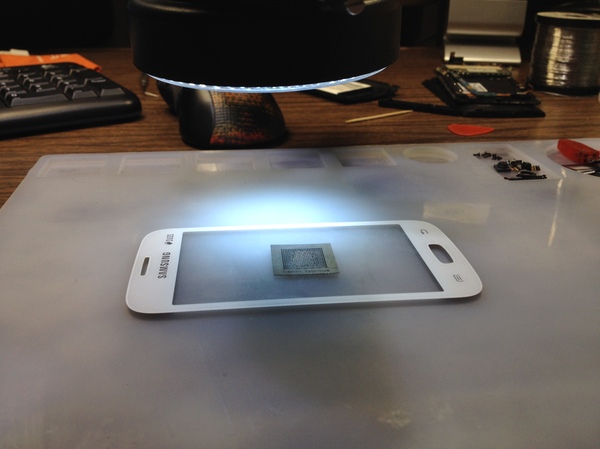

3. Приступаем к накатке. Катать будем 0.25 шарами, для удобства позиционирования микросхемы в трафарете, накатываем пару шариков по диагонали. В принципе всё, осталось только загнать шарики в свои лунки и дунуть. ))))

4. Плату опять в преднагреватель, позиционируем микросхему по ключу и меткам, не забываем про радиатор на emmc, дуем. В принципе всё, ждём пока плата остынет, отмываем от остатков флюса, собираем телефон, радуемся. )))))
