Самодельный беспроводной сенсорбар для Nintendo Wii⁠⁠

Сравнительно недавно стал обладателем Nintendo Wii. Штатный сенсорбар это планка с разнесенными ИК светодиодами и дли-и-и-нным проводом, который выполняет одну функцию-питание.

Так как Wii у меня живет на стеллаже, который постоянно мигрирует по дому, вариант с проводом не так удобен.

Решил сделать беспроводную и аккумуляторную версию, при этом не убивая штатную.

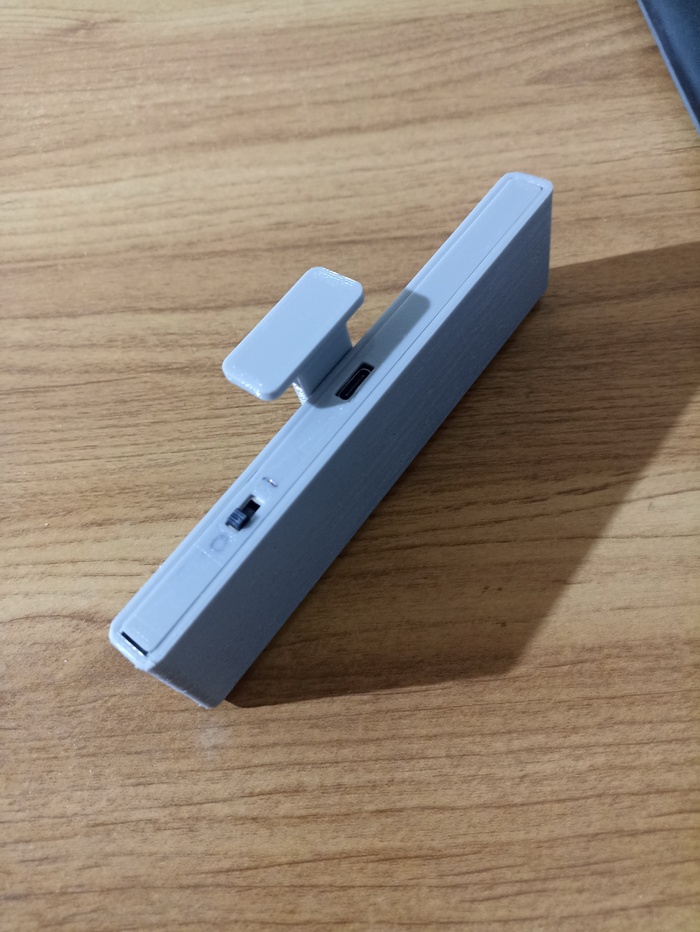

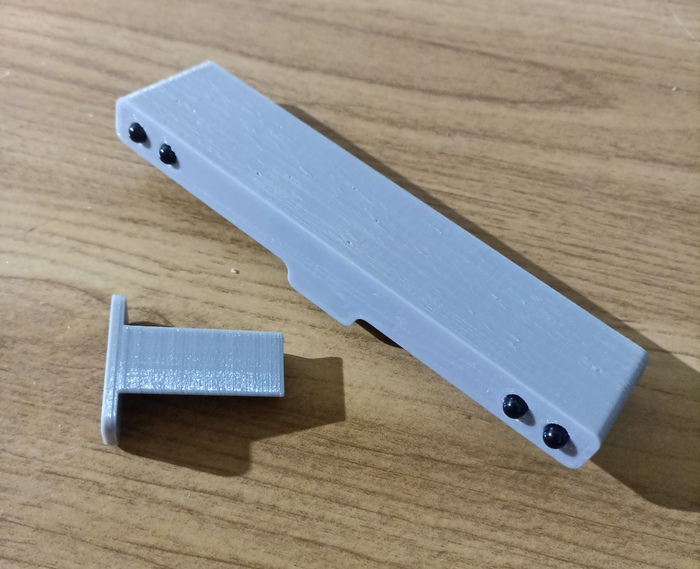

Корпус нарисовал в 3d и напечатал на принтере.

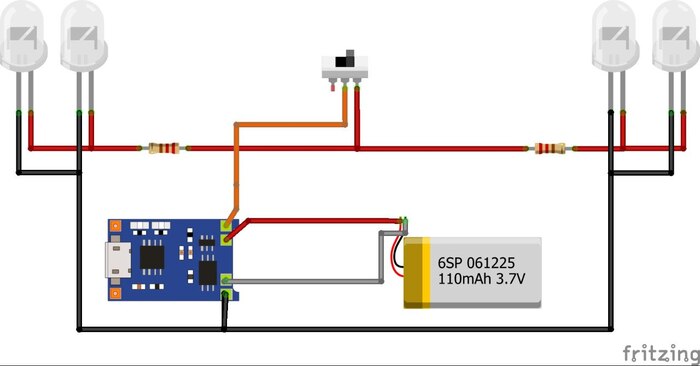

По компонентам:

Резисторы - подобрать в зависимотси от светодиодов, обычно сотни Ом.

Светодиод круглый 5мм ИК, чем ярче, тем лучше - 4шт.

Переключатель SS-12F15G5 или аналог.

Аккумулятор Li-Ion 3.7V 250mAh 32x20x4мм или аналог.

TP4056 Модуль зарядки li-ion аккумуляторов Uвх=5В Iзар=1А (Type-C) - 1шт.

Модели для печати можно скачать по ссылке.

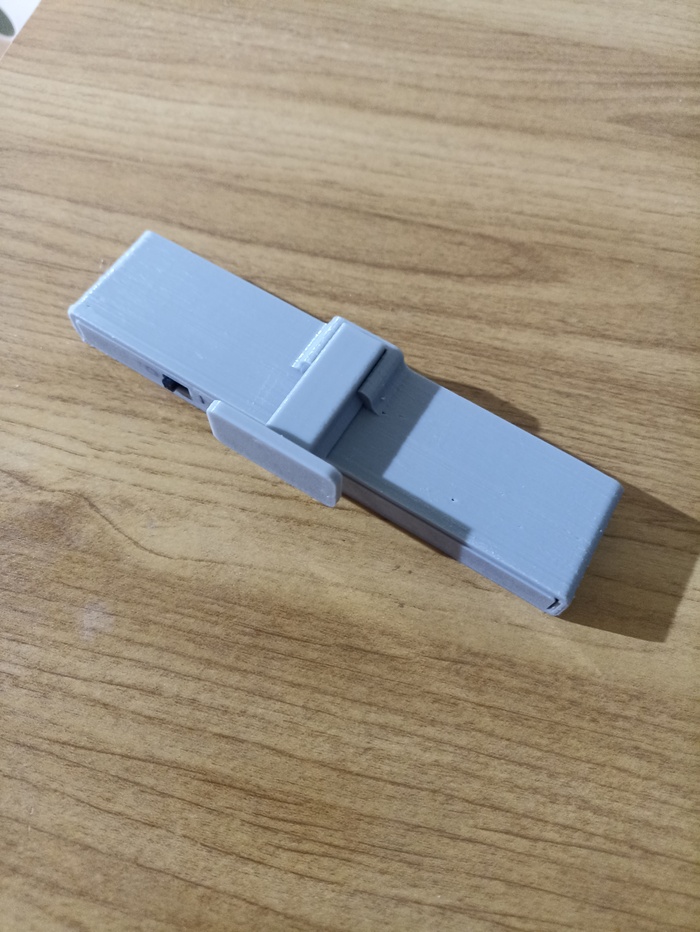

Кронштейн позволяет крепить к стене и снимать при необходимости.

Такой сенсорбар хорошо подходит для игры на небольших экранах или проекторе.

Позже расскажу про "взрослый" сенсорбар для проектора и интересную версию запрета.
