Как Aliexpress борется с мошенниками

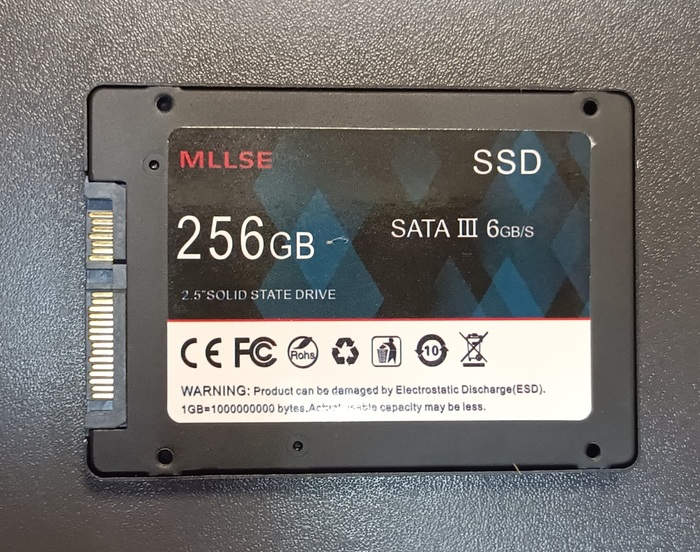

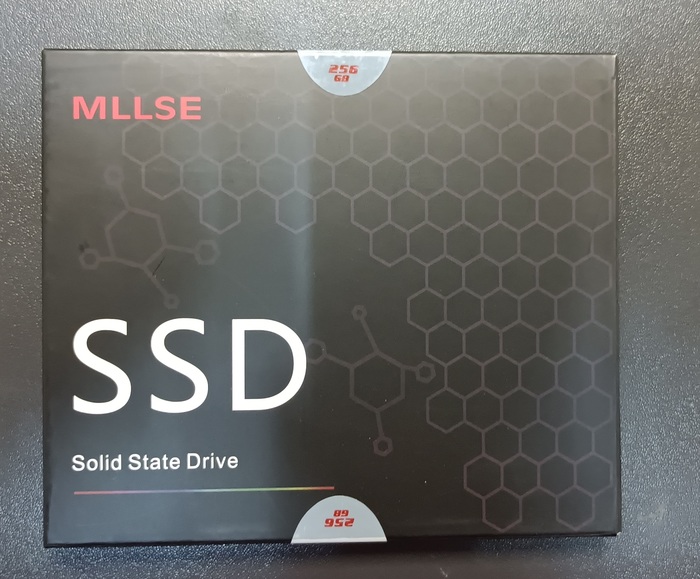

Попались мне месяц назад на алике SSD диски  объемом в  256gb и неплохой ценой, хотя и фирма неизвестная для меня. С примененным купоном вышло 1670р за диск. Скажете дешево ? Да, но густо и часто  в том же эльдорадо  накидывают баллы и можно взять ссд на 240-256 за 1700-1800р. Поэтому вопрос цены откинем, может фирма новая пиарится. Итак оплатили, подождали 3 недели  и получили на почте диски. Вот такие красавцы:

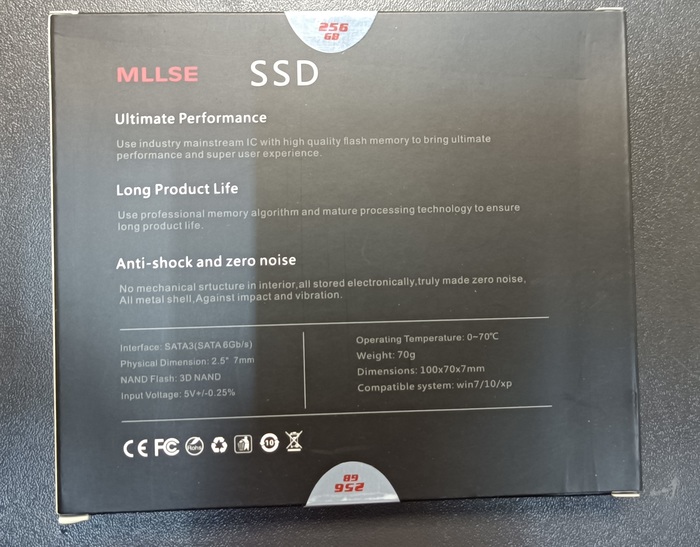

Внутри сам диск,

Сразу радуюсь металлическому корпусу, преимуществ перед пластиковым особо нету, но это ж МЕТАЛЛ! Приятно за такую цену.

Подцепил его к компу,  быстренько инициализировал и прогнал тест на скорость. Скрин не делал, но никаких косяков, вполне стандартные скорости для ссд такого ценового  диапазона. И в принципе на этом бы история и закончилась, а я поставив продавцу пятерку закрыл заказ, но тогда бы и поста этого не было ))

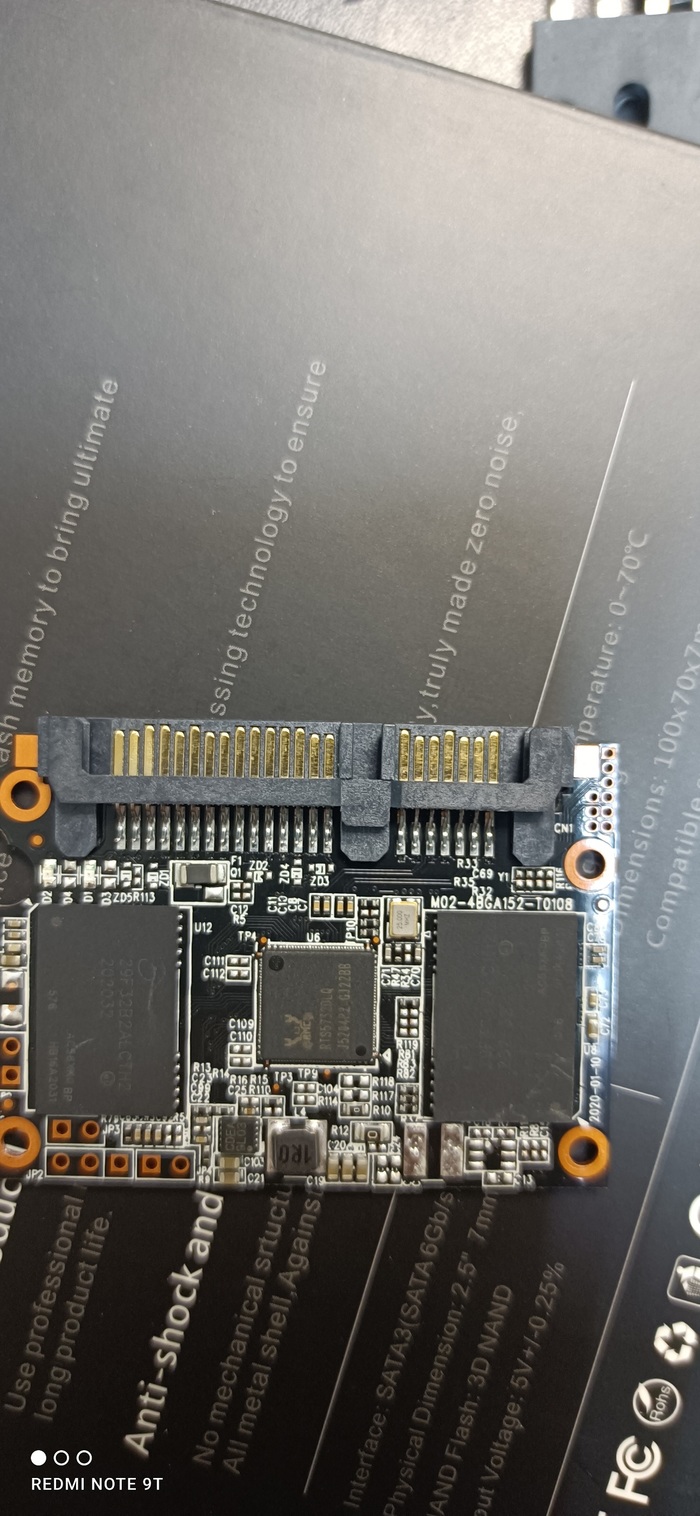

Я работаю  в ремонте техники и очень люблю приобретая ссд какого то нового для себя производителя разобрать диск и посмотреть на чем он собран. Итак - вскрываем:

Контроллером памяти у нас выступает rts5732dlq, такой чип попадается в первый раз, а потому лезу гуглить что за зверь.

Глянул что контроллер дешевенький, но  глаз сразу цепляется за третью ссылку, ведущую на форум ремонтеров Vlab.  И фирма моя MLLSE ... Ох чую неладное. Открываем ссылку и если  вкратце, там ищут прошивку на этот диск потому что китайцы прислали диск который видится как 256, но реальных там 128 и после заполнения этого объема диск ложится. Микросхемы памяти в том диске установлены в количестве четырех штук 29F32B2ALCTH2. Смотрим микросхемы на моем:

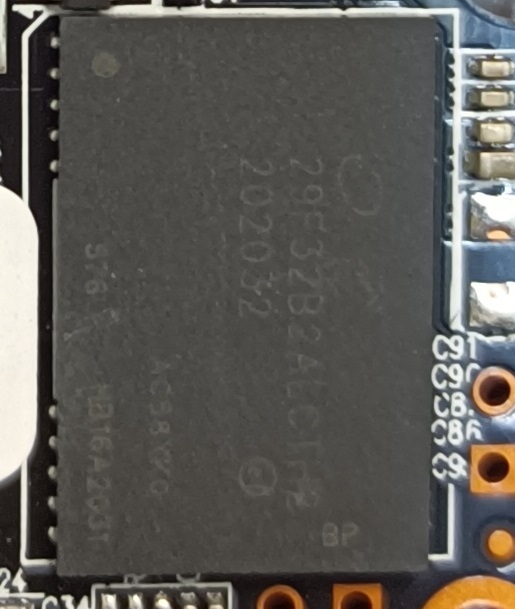

Бинго ! Так бы в лотерею выигрывать, все буковки совпали...  Результат уже ясен, это микросхемы по 32гб которые в количестве 4х штук дают 128гб реальной емкости. На всякий случай прогоняю программкой h2testw

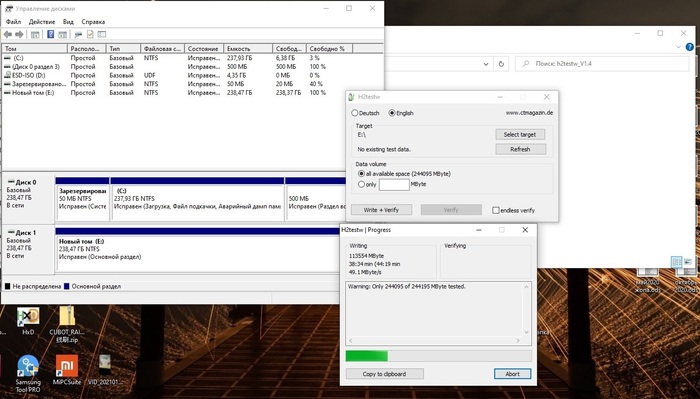

И на 113гб, программке становится плохо, скорость она рисует еще высокую, а вот количество заполненных данных  уже не прирастает. Я прождал так с пол часа, но ничего не изменилось.

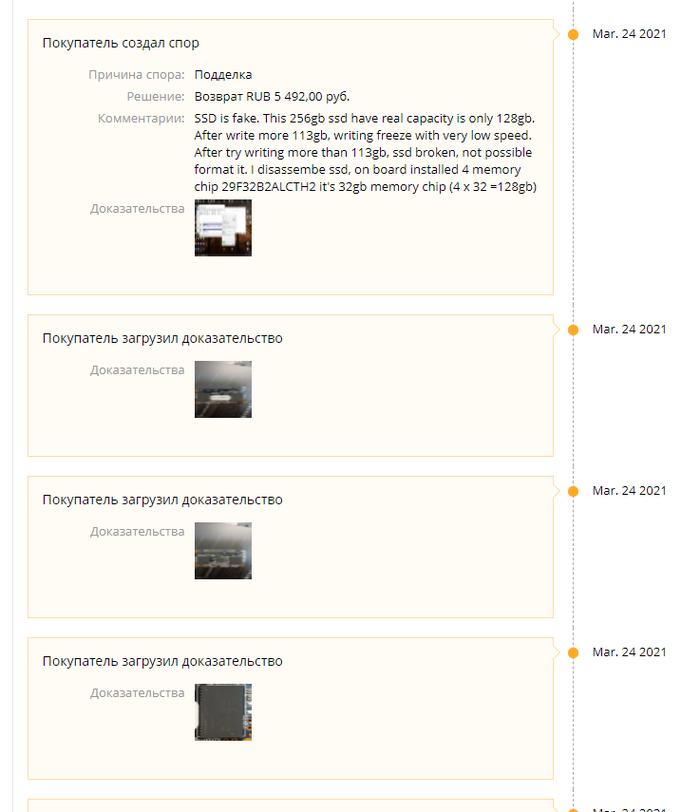

В принципе, я мог бы просто отправить эти диски назад, по безусловному возврату и не делать себе мозг. Но эта мошенническая китайская морда просто продаст эти диски другому покупателю, который не сможет заметить подвоха. Потому имеем цель как минимум наказать продавца и открываем спор с предложением в случае необходимости  отправить диски самому алиэкспрессу для проведения проверки.

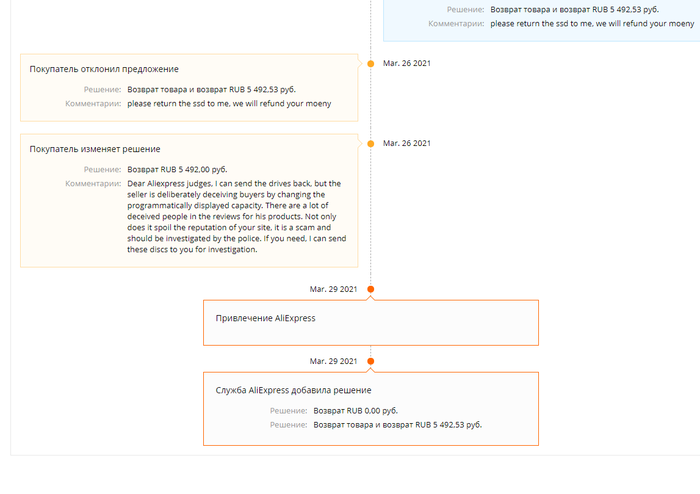

Ииии собственно ответ на заголовок поста " Как Aliexpress" борется с мошенниками ?"  - А никак. Отправляйте диск назад продавцу, с вами не прокатило, но другой лох которому перепродадут эти диски непременно не заметит подвоха и подтвердит заказ.
Страницу с моим диском продавец уже удалил, но там есть диски на 512гб и терабайт, под которыми появилось аж 80% положительных отзывов(люди видимо не заметили еще) И 20% отрицательных, где пишут что диск умер через неделю- месяц(ну пол объёма заполнилось он и лег)

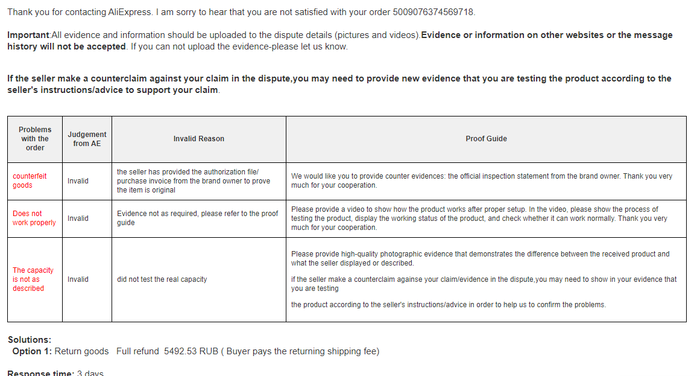

Недостаточно доказательств ... Собственно какие еще могут быть доказательства, я даже не представляю. Особенно радует первая строка, что продавец предоставил какой то документ, что диск настоящий. Самый смак в этом то, что такой сертификат есть похоже у всех китайских продавцов, на любое говно. Я получал ужасные по качеству китайские запчасти на телефоны и планшеты(купленные как оригинал в описании)  и при открытии спора именно по не оригинальности алиэкспресс всегда пишет что продавец предоставил ему сертификаты чуть ли не от самих Самсунг\Асус и т.д. на эти детали  и это я тупой и не могу оценить всё качество и оригинальность запчастей.
Диски я завтра потащу назад на почту, а вы покупая SSD диски на алиэкспрессе будьте теперь вдвойне  внимательны и осторожны и проверяйте весь объем ибо с  ссд дисками началась та же фигня что в свое время была с USB флешками.  Почитав форумы, я обнаружил что начали продавать такие переделки замаскированные под уже привычные нам фирмы типа KingSpec и подобные.

Показать полностью 11
7300

Угадай что это1

Гугл замучал меня рекламой этой хрени за 134500р до такой степени что мне стало интересно что же это за чудо техники такое.

.
.
.
.
.
Открыл ссылку, а это не синхрофазотрон и даже не радиатор,  это мать его кольцо !  18 грамм ! 134500 рублей ! Так и представил как удобно носить это.


Выражение лица у девушки соответствует: Накуа я это купила вообще ?

Показать полностью 2
7

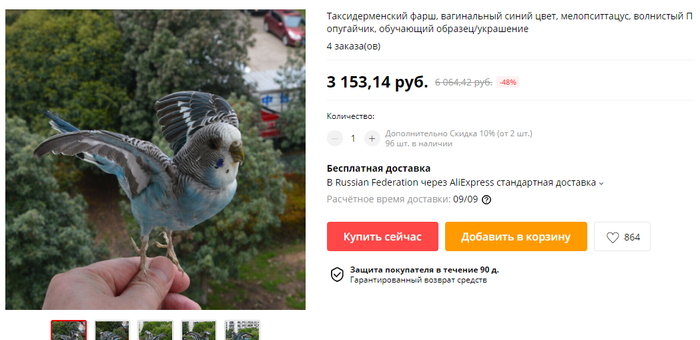

Алиэкспресс говорит что мне понравится

Алиэкспресс уже давно немного пообтесался и почти перестал радовать чудными товарами, и оригинальными переводами. Но тут у меня в рекомендациях вылезает таксидермический фарш вагинального синего цвета ! 10 из 10, прям ностальгия накатила

Алиэкспресс говорит что мне понравится
2

Черная пятница ?

Сидим с коллегой на работе,  в храме на соседней улице необычно долго звонят колокола.
Спрашиваю: Чего они сегодня разошлись ? Праздник что ли какой то ?
Коллега: Хз, наверно  у них тоже черная пятница...
Котлы для нас я думаю уже подогреваются Х)

20

Экзотическое блюдо: Huawei p10 lite приготовленный на микроволнах

<АХТУНГ !!!> Данный пост может нанести вред вашему чувству прекрасного </АХТУНГ !!! >


Итак попал мне на ремонт Honor 10 lite как вы уже наверно догадались из названия - поджаренный в микроволновке. Данный ремонт я не отношу к каким высокотехнологичным ремонтам, т.к все пришлось лепить из говна и палок перемычек, я не в коем разе не заявляю что это нормально, однако с этим телефоном было сразу несколько сложностей которые я в кратце опишу. 1. Платформа телефона: Аппарат собран на процессоре собственного производства фирмы huawei, а именно HiSilicon Kirin 658, что нам с этого ? Проблема в том что в месте с процессором там соответственно и все микросхемы ответственные за связь стоят hisilicone,  а ни на сам телефон ни на конкретные элементы схем и даташитов в сети не наити, а потому будем деиствовать по наитию.

Косяк номер 2 связан с первым, у нас нет возможности взять какие либо микросхемы с других аппаратов, поскольку эти микросхемы стоят только на хуавеях определнной серии, в разборке такого конечно не оказалось, а заказывать что либо из китая не ваиант т.к телефон нужен срочно.

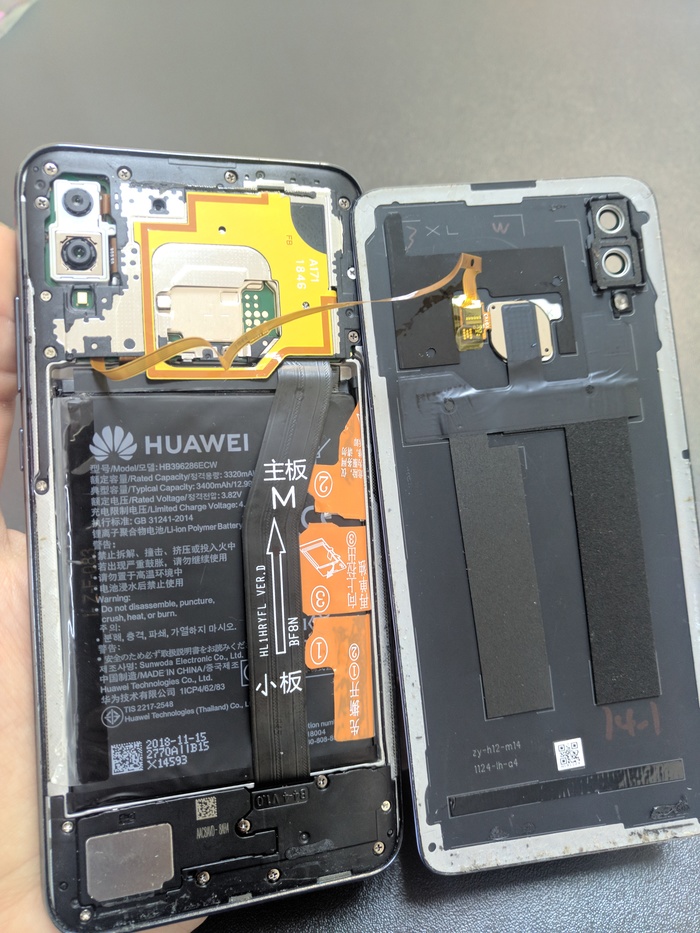

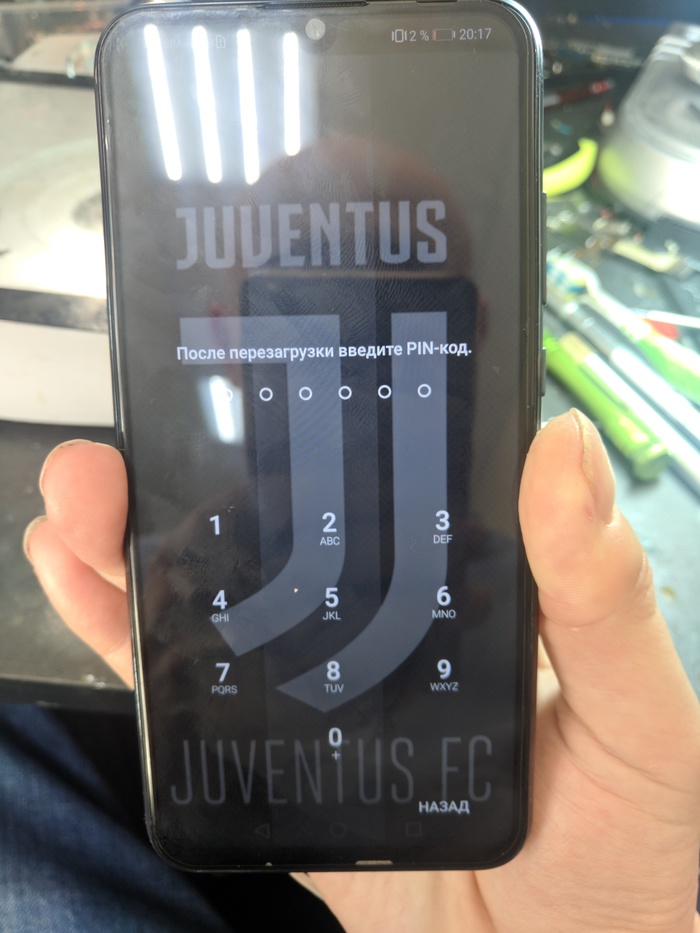

Итак сам телефон

Что меня вообще подвигло взяться за ремонт телефона после микроволновки ? То что он подает признаки жизни, хоть и не загружается до конца, так и висит

Телефон уже разбирался в другой мастерской, спасибо за то что мне не надо отклеивать крышку ))

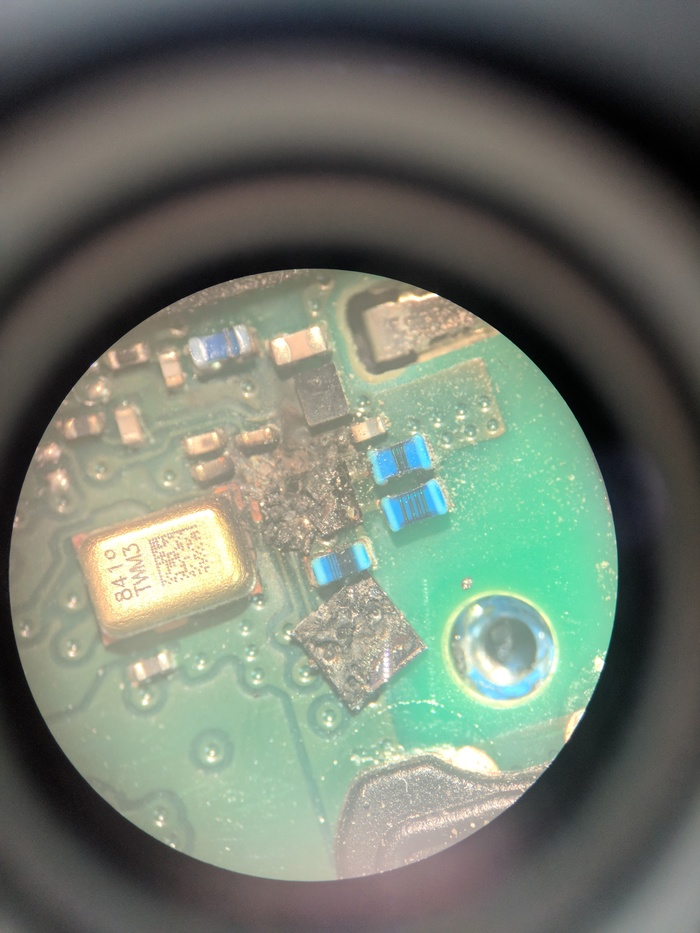

Итак сразу оцениваем масштаб трагедии. Разъем основной сети

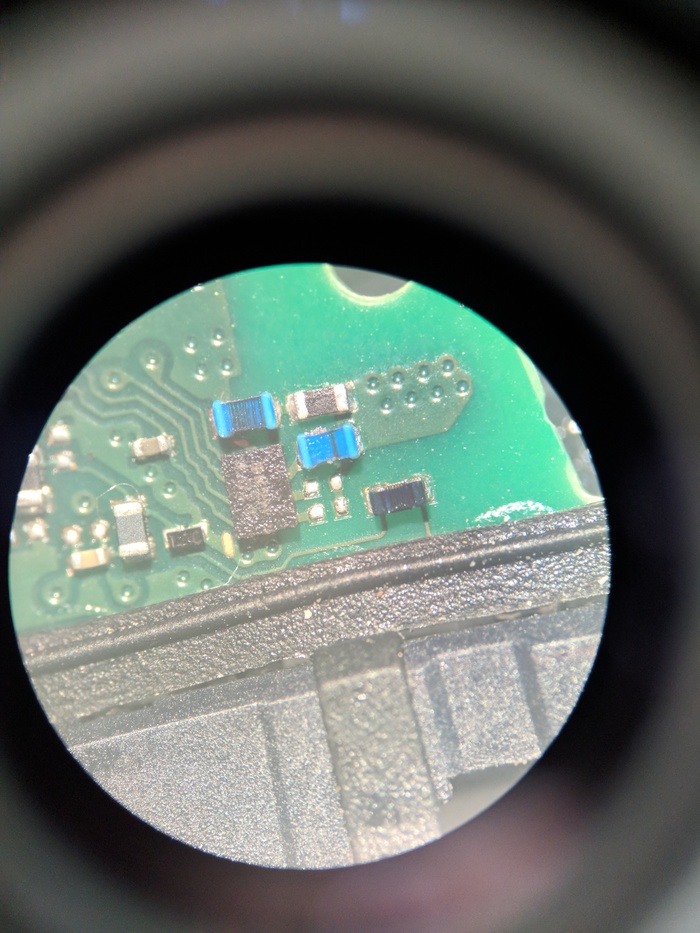

Дорожки ведущие к вай фай антенне

Но есть сразу две хорошие новости: Первая, я подключил аппарат к лабораторному блоку питания и не увидел завышенного потребления, что дает надежду на то, что усилитель радиоканала, а так же wi-fi живой. Вторая, аппарат запускается если отключить шлейф ведущий на нижнюю плату.

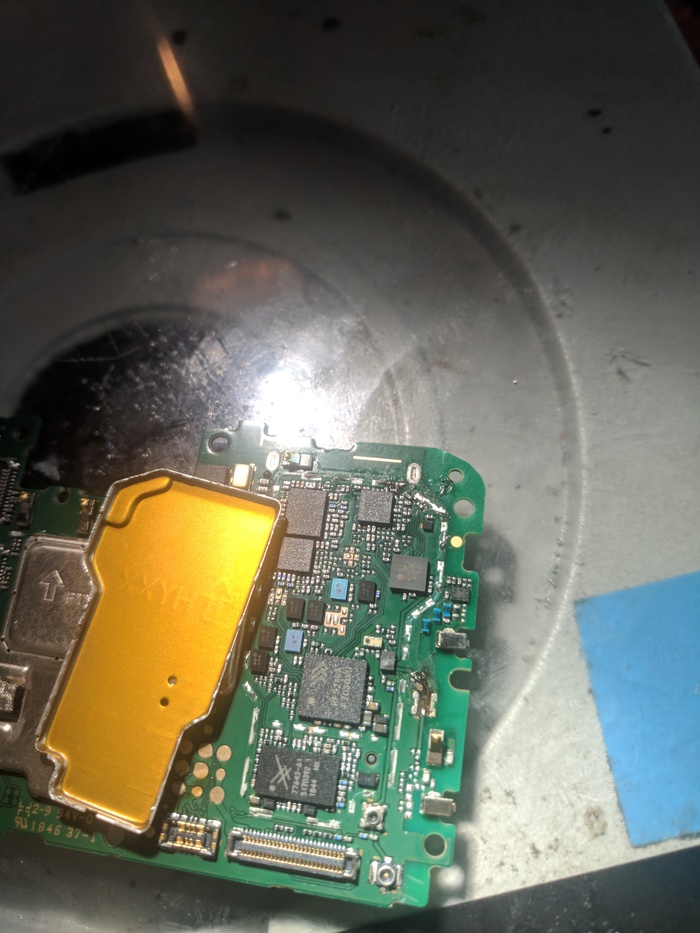

Снимаем блок аккустики и добираемся до нижней платы, а там вид не лучше чем на основной. Все микросхемы ответственные за работу антенны прогорели.

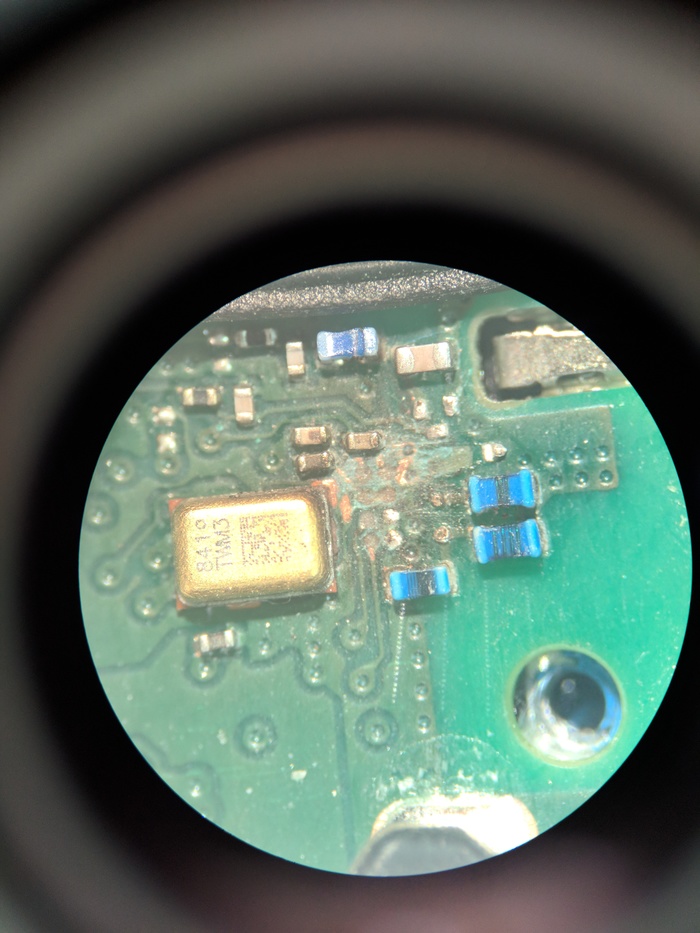

Первым делом расковыриваем и зачищаем эту жесть

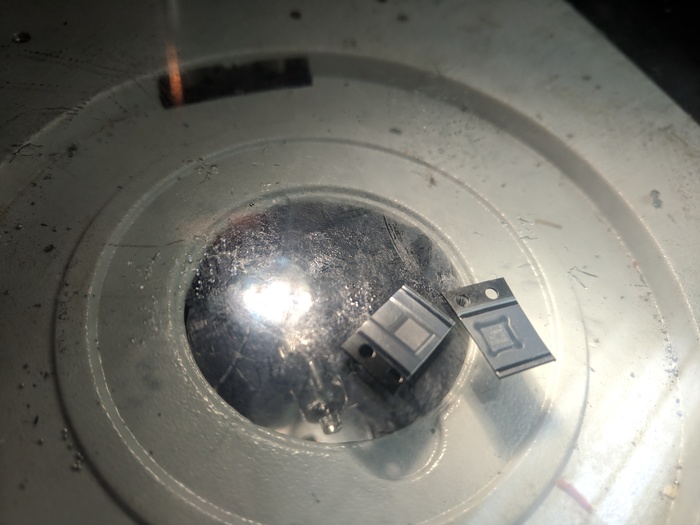

И демонтируем два другие микросхемки  функционал которых мне доподлинно не известен, но они вряд ли представляют из себя ничто  важное хоть и тоже относятся к антенне

Цепляем наш шлейф на место и проверяем запуск телефона со снятыми микросхемами - запуск есть. Но сети естественно нет. Далее начинается самая некрасивая сторона этого ремонта и тебе еще не поздно закрыть этот пост нафик.


Для тех же кто любит садо мазо и решил остаться, я буду менять микросхемы перемычками (МуаХАхахахАХа да, вы сами напросились )  Небольшой ликбез для тех кто раньше не сталкивался: Цепи антенны и радиоканала отличаются от силовых  цепей телефона тем, что по ним идет сигнал высокой частоты, а на высокой частоте многие радиоэлементы ведут себя совсем не так как в силовых, например некоторые частоты проходят через конденсатор как через перемычку и при этом дроссель всего  из 1-2х витков для них становится сильным сопротивлением. На всех этих нюансах строится антенный фильтр задачей которого является отсекать ненужные помехи и пропускать только нужные частоты если попробовать измерить сопротивление относительно земли на антенном коннекторе абсолютно рабочего аппарата, то там наверняка будет кз, из за дросселей стоящих на землю, но для нужных частот там совсем не кз. Частота работы микроволновки около 2.4Ггц что позволяет  волнам беспрепятственно гулять по  радиоканалам wi-fi и сети  нанося самые большие повреждения.. Другие же элементы спасаются за счет экранирования и того что вся дурь влетает в антенны. Поскольку у нас нет ни донора что бы снять сгоревшие элементы, ни возможности купить их в городе.  Будем менять все перемычками, качество сигнала от этого возможно немного упадет, однако не настолько что бы это было сильно заметно, т.к фильтрация сделана с большим запасом, а многие китайцы обходятся практически без фильтров и тоже себя нормально чувствуют.

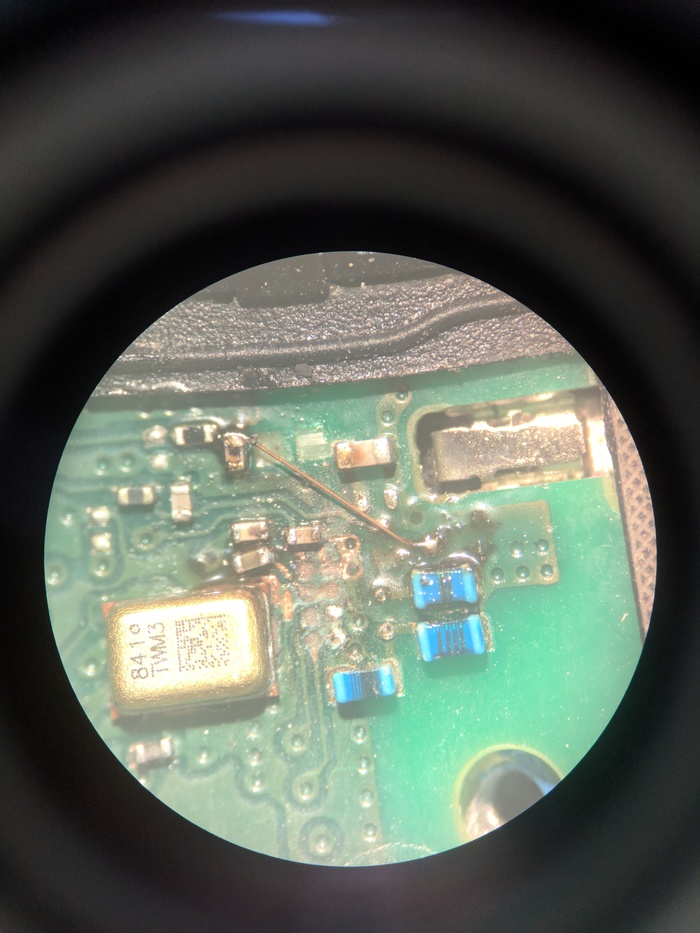

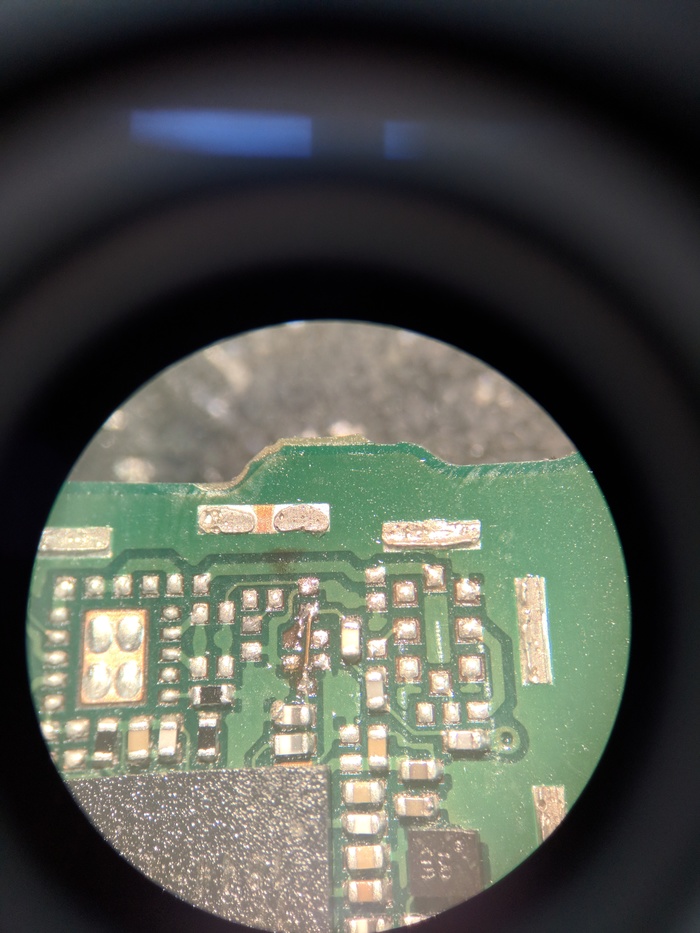

Итак поехали.  первым делом перемычим наиболее сильно прогоревшую микросхему, это скорее всего тоже какой то упраляемый фильтр, который может подключать антенную либо напрямую, либо через дроссели( синие справа). Делаем напрямую ))

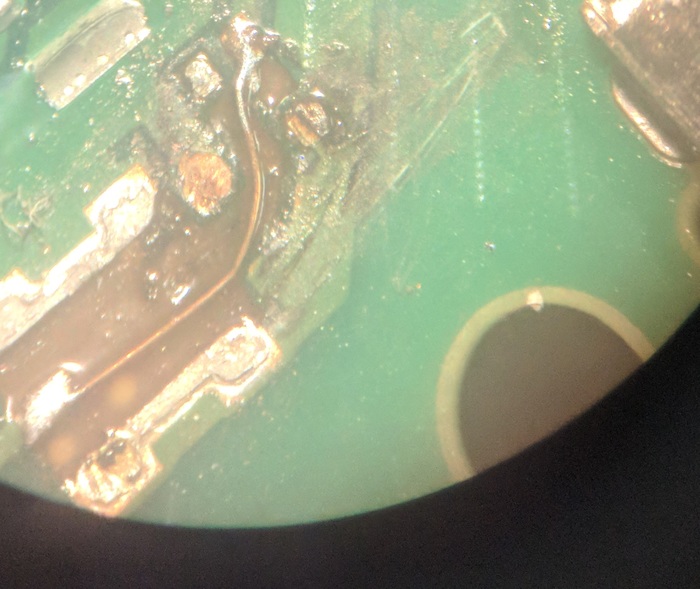

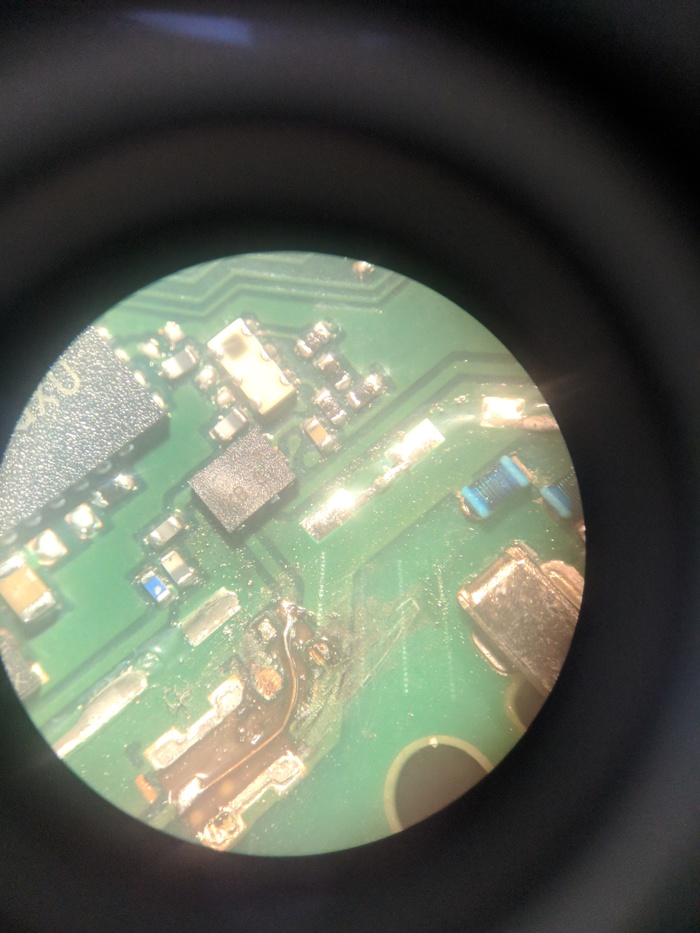

А так же зачищаем и перемычим прогар на плате около коннектора антенны, все прогоревшее удаляем.

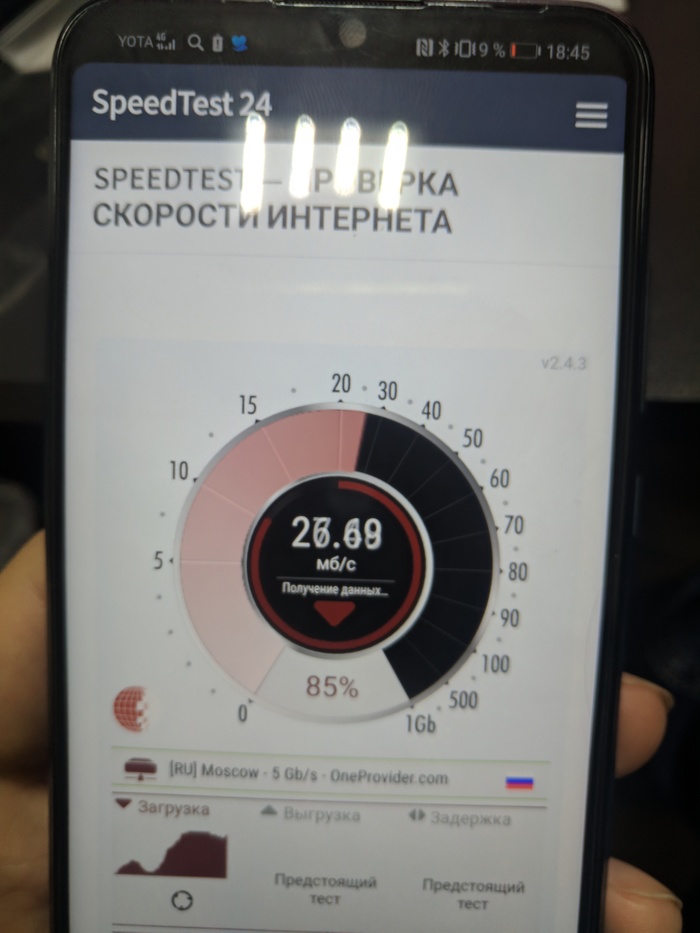

Пробуем сеть, и она появилась что радует, но чахленькая и дохленькая  иногда вообще пропадая, что означает наличие других проблем.

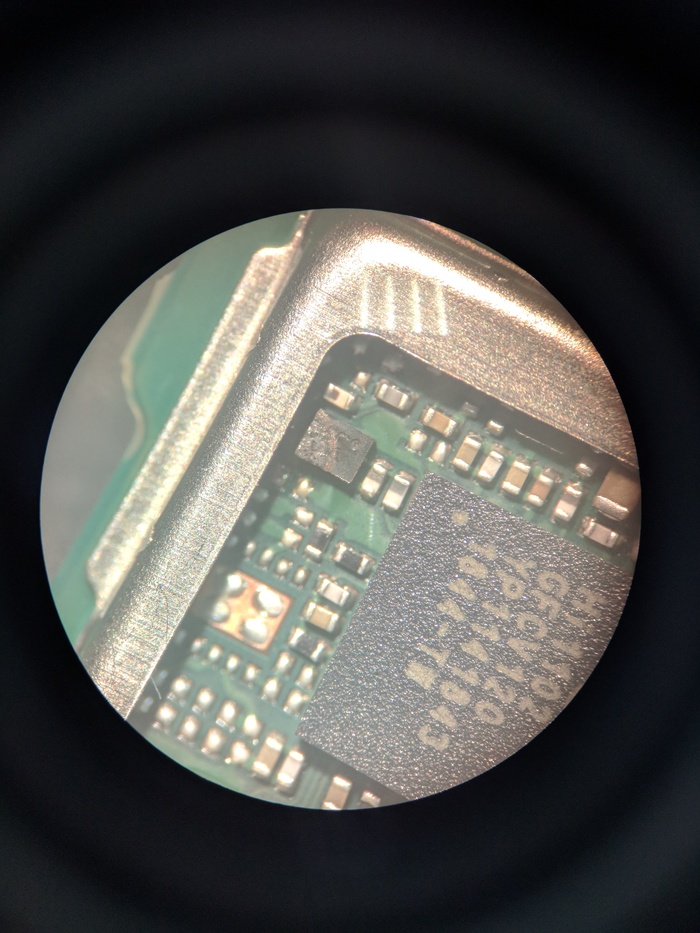

Поскольку тут я уже ничего не вижу криминального снимаю экран с радиоканала

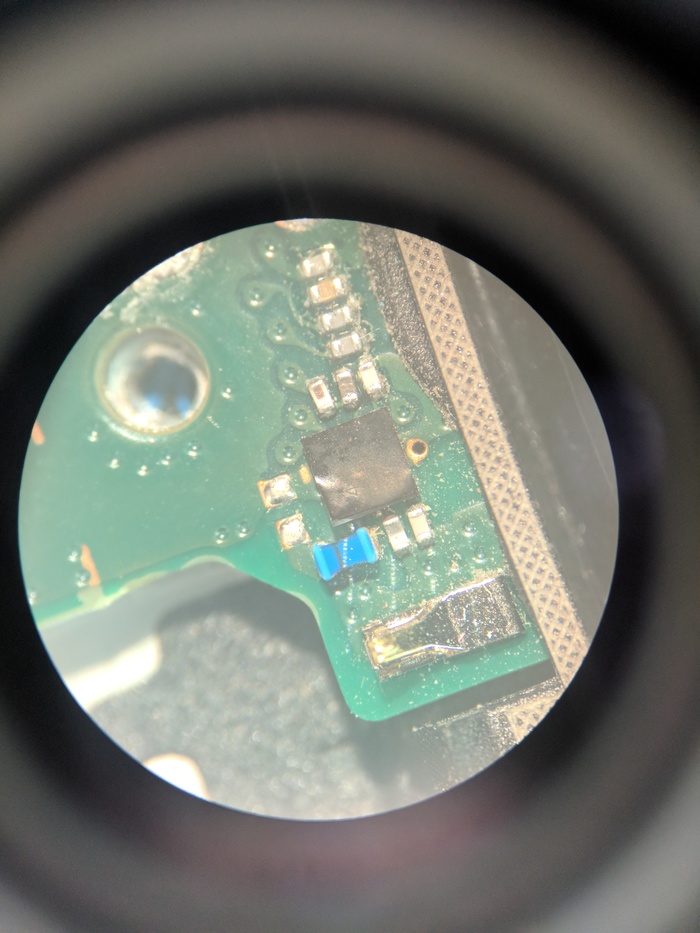

И сразу видим еще одну вздувшуюся микросхему на которой написано КВ (Кабздец)

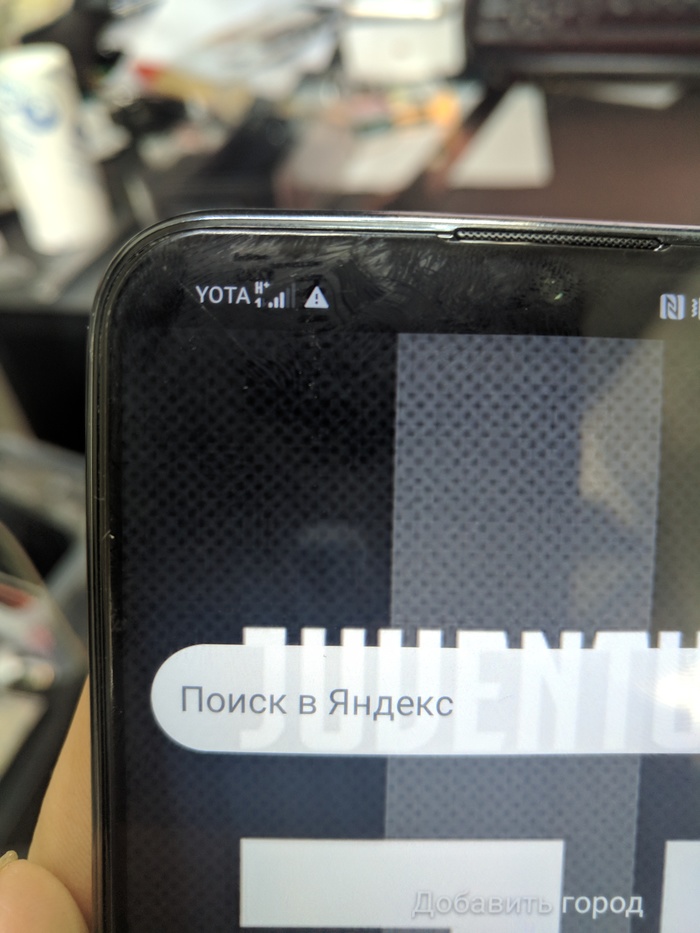

Снимаем и перемычим  ее, фото почему то не сохранилось так что сори. Тестируем наши перемычки. И теперь картинка уже реально радует. Даже 4g поднялось. скорость отдает нормальную, мой телефон показывает приблизительно такой же уровень сигнала, что говорит о том что ничего сверх важного мы не ампутировали.

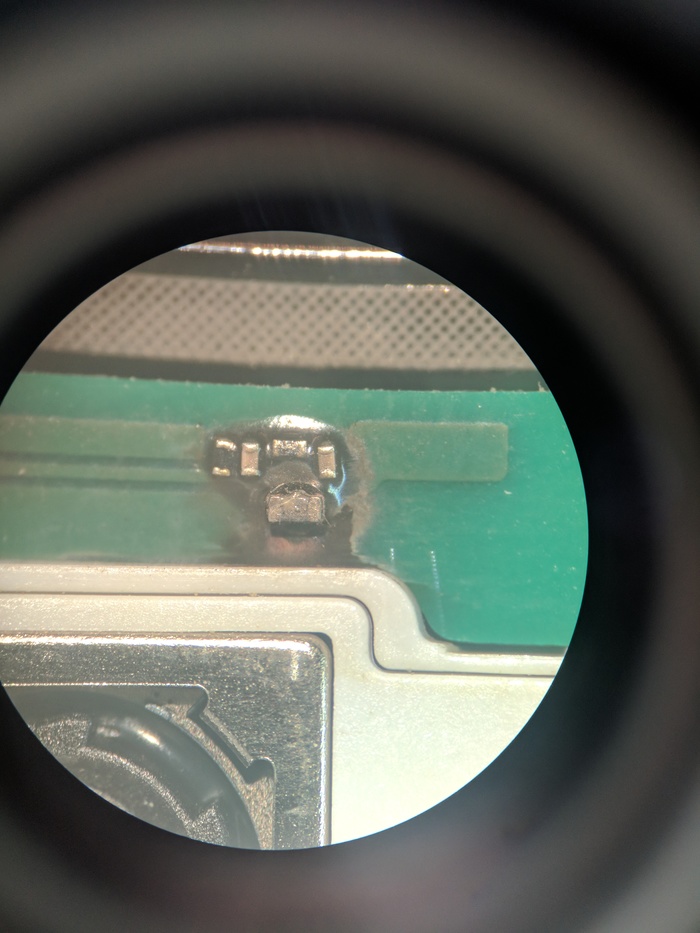

Ок, теперь вайфай. С вайфаем все аналогично. Чистим и перемычим прогар около вайфай антенны(фото тоже потерялось хз как, извиняйте) но сигнала все равно нет. ищем чип вайфая И находим его около процессора, маркировка hi1102. Видим около него так же прогоревшую микросхему

Перемычим и ее,

Однако сигнала нам и это не дает, даже в обнимку с антенной роутера. Предполагаем печальный факт, скорее всего умерла антенная часть в самом вайфай контроллере. Для проверки нужно убрать  нашу перемычку и снять дроссель окло микросхемы идущий на землю что бы проверить что там на самом выходе микросхемы.  А на выходе у нас кз на землю даже без дросселя, что означает что чип нужно все таки менять. Чипы есть у китайцев, когда заказчик надумает и у него будет время можно заказать и поменять, а пока будем радоваться тому что выжила сеть.
Данный пост не является примером как нужно ремонтировать радиоканалы я сам знаю что это костыли, а скорее создан показать какие повреждения получаются если посушить телефон в микроволновке, причем это довольно легкий случай.

Спасибо всем кто дочитал. Не сушите телефоны в микроволновке ))

Показать полностью 20
1073

Злобная ленова vs Я

Бывают иногда ремонты, в конце которых думаешь Вы не можете победить, продолжать борьбу бессмысленно! Почему, мистер Андерсон, почему Вы упорствуете? "Зачем я вообще за это взялся?  ". Это ремонт пожалуй один из таких. Фото есть не все, но я думаю в целом достаточно. Поехали. Итак на ремонте ноутбук Lenovo g780. С диагнозом не включается, был в стороннем ремонте.

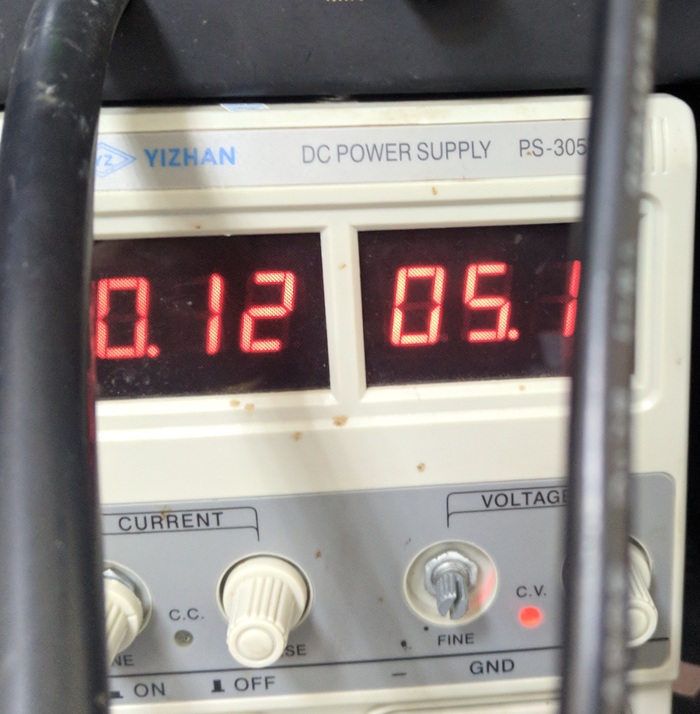

Подключаем к блоку питания и видим что реакции на кнопку включения нет, даже дежурное потребление отсутствует.  Явно проблема с цепями питания, поэтому разбираем.  Снимаем клавиатуру и в глаза сразу бросается неприятная штука, хаб явно паянный и выглядит не очень( края поколоты)...

Разбираем до конца, извлекаем плату и окончательно убеждаемся в этом по следам флюса под чипом

Так же взгляд сразу цепляется за выпаянный конденсатор  по линии дежурного напряжения 5в.

А конденсаторы выпаивают в большинстве случаев тогда, когда ищут короткое замыкание по линии питания на которой он установлен. Проверяем мультиметром и точно, кз  0.2 ома...

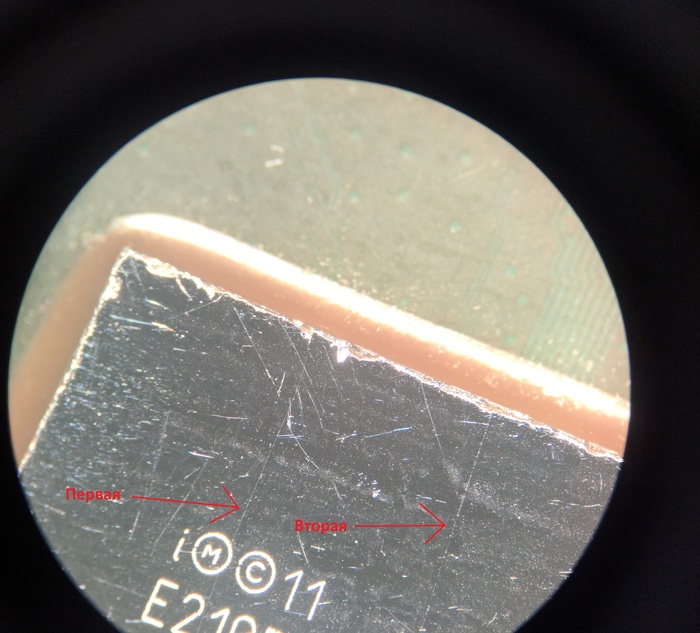

Но глаз также никак не отстает от подолбанного хаба, разглядываем его под микроскопом и расстройство усиливается, через хаб идут 2 смачные трещины, а сколы по краям глубокие. Такой хаб 100% работать не может.

Тут у меня уже возникают непонятки, зачем было паять расколотый хаб ? Почему в кз линия 5в если насколько я помню  она не заходит в сам хаб ? В общем на этом мы заканчиваем ремонт этого ноутбука и говорим клиенту его выкинуть. Да так и надо было бы поступить. Но нееееет....

Нам же интересно ... В общем проверять что либо с разбитым хабом я не вижу смысла, потому сразу бросаем плату на нижний подогрев, отпаиваем батарейку биоса, снимаем все что может пострадать от нагрева и отпаиваем сам хаб попутно обнаруживая что под ним куча слипшихся шаров.

Чистим все это безобразие и отмываем флюс.

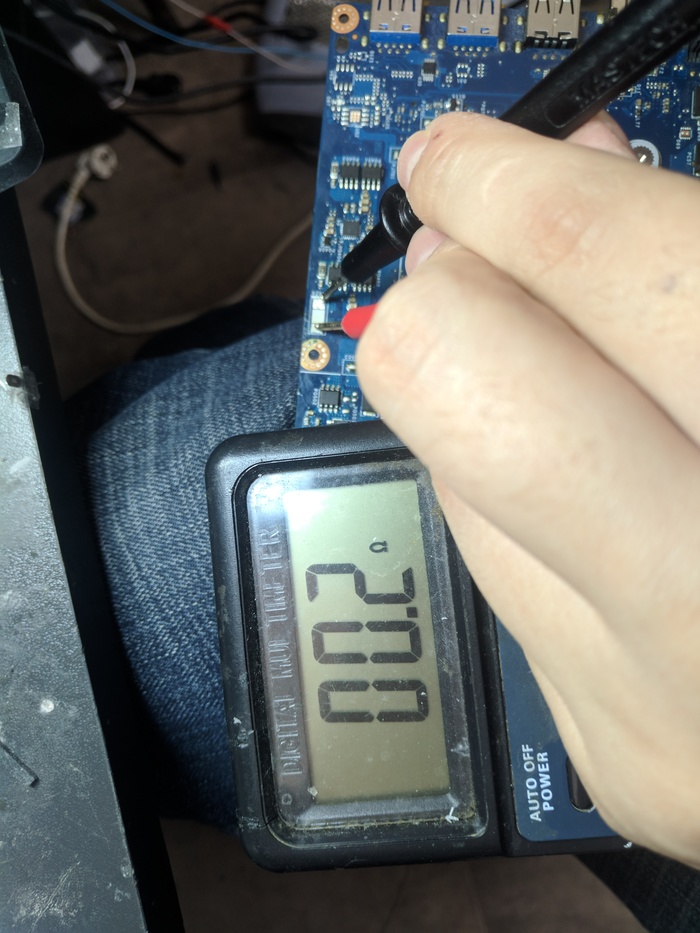

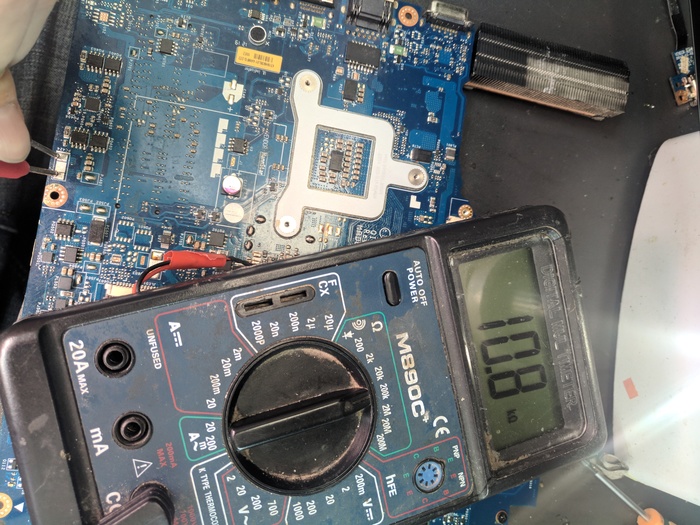

Проверяем наше кз на конденсаторе, как оно там поживает ? Да отлично поживает, никуда не делось, в прочем я и не надеялся что оно пропадет после снятия хаба и заранее подозревал что там другой косяк.  Самый простой способ его наити это подать в эту цепь питание и посмотреть что греется. Потому выставляем 1 вольт и подаем питание на наш конденсатор. 2.5 ампера потребление...

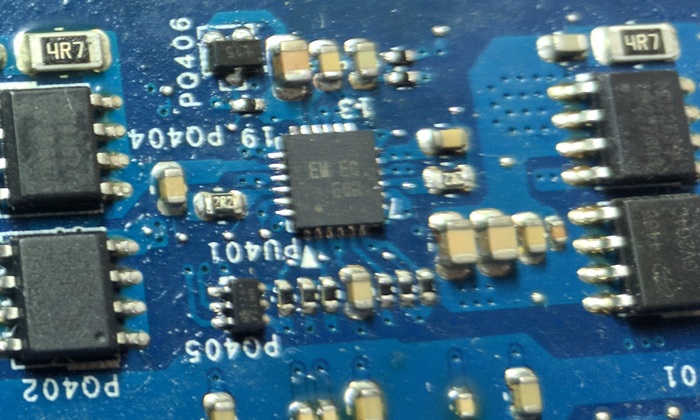

Начинаем тискаться с  платой и быстро обнаруживаем что греется шим контроллер который запитывается от этой самой 5в линии питания. Вот он красавчик.

За что он отвечает даже не смотрю, - позже. Сейчас проверяю как наше кз ? У кз конечно жизнь похуже стала, но 57ом тоже очень мало для этой линии.

Однако с таким сопротивлением уже 1 вольтом ничего не прогреешь, а потому ставлю родные 5в и снова подаю на снятый конденсатор. потребление 120 миллиампер на 5в.

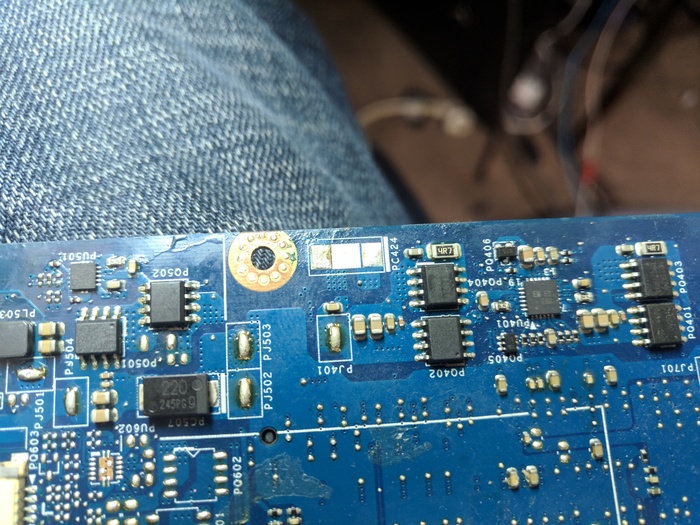

И греется уже другая шимка pu501, вот она

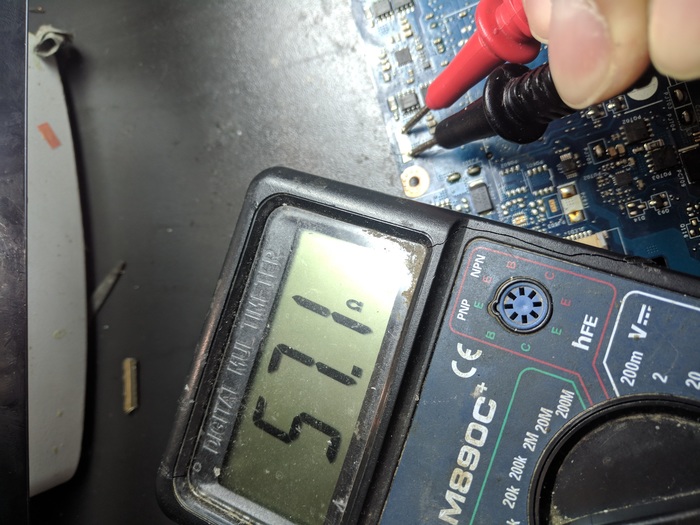

Снимаем и ее, у нашего кз настает кризис, оно почти исчезло, но не до конца  ибо теперь сопротивление 500ом, это тоже мало для нашей линии питания, там должны быть килоомы. Однако методом подачи питания с таким сопротивлением уже ничего греющегося не найдешь, потому решено искать утечку позже по принципу "что не работает?", да и 5в уже должны бы подниматься при таком сопротивлении, что я и решил проверить, Для начала запаиваем новые шимки вместо сгоревших, потому что  подавать питание на ноутбук со снятыми шим контроллерами опасно

Затем подключаем ноутбук к питанию, проверяем, а 5в дежурки  тютю, нету. А так же нету другого дежурного питания в 3.3 вольта. Отвечает у нас за эти питания шимка pu401 маркировка RT8205EGQW, такую удалось наити на доноре, меняем и ее.

Проверяем напряжения дежурки после замены - Отлично 5в и 3.3 поднялись. Однако без хаба реакции на кнопку все равно не будет, потому решаем вопрос с ним. По умолчанию у нас установлен хаб slj8e, однако ремонт с установкой нового такого хаба выходит за грани цены которую готов заплатить заказчик, а потому был предложен вариант установить вместо него хаб slj4p. Однако будет потеря в функционале, у нас перестанут работать 2 usb 3.0 на боковой панели. Однако клиента такая кастрация устроила, а потому берем наш стандартный набор для нашаровки и шаруем донорский хаб.

Вот такая красота, кому интересен процесс нашаровки, посмотрите мой предыдущий пост, повторять все не вижу смысла, отличие только в форме.

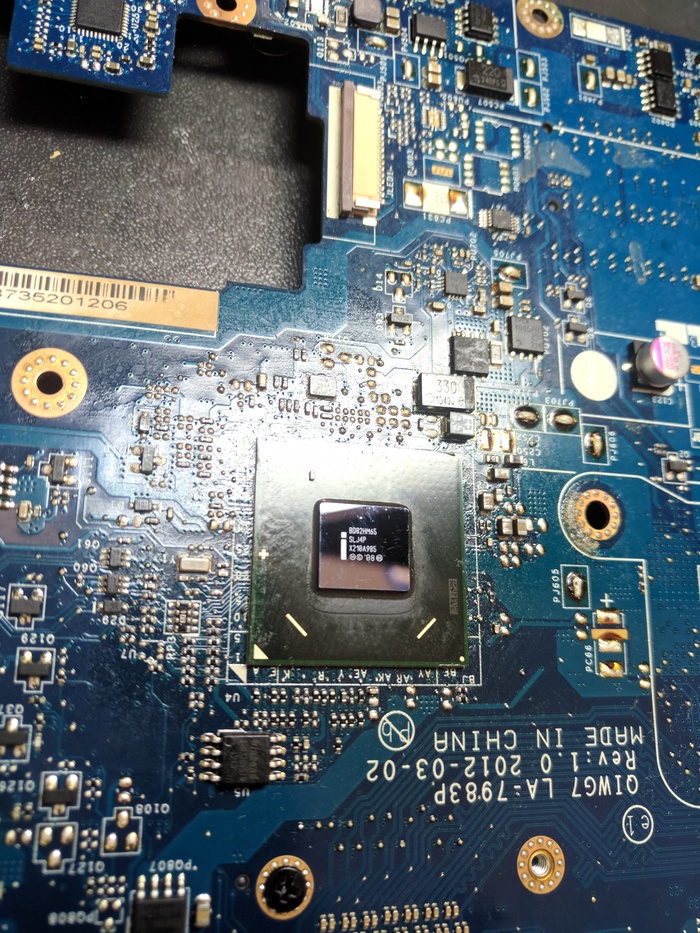

Устанавливаем наш чип на плату

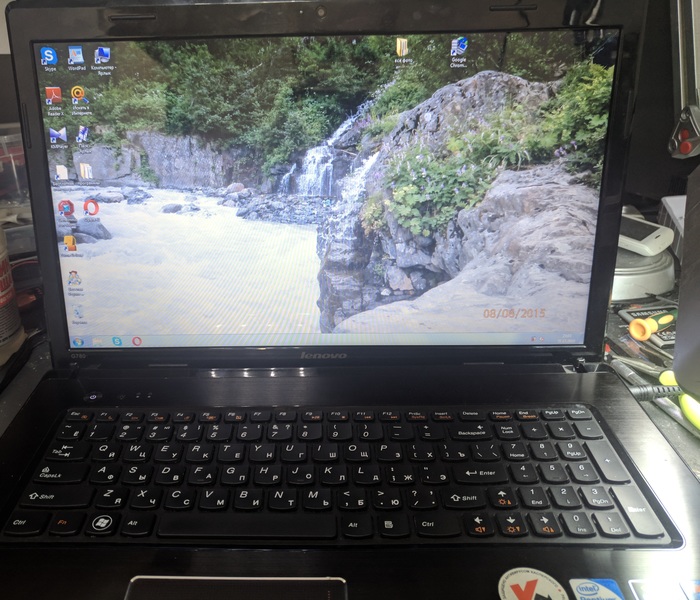

И скидываем ноутбук по минимуму для пробного включения. Подключаем питание, жамкаем кнопку и  есть картинка !

Первое что меня интересует. это работа usb портов. У нас должен работать один  usb 2.0 с права и один с лева. Тыкаем флешку в левыйкоторый распаян на плате  ииии голяк... даже индикатор на флешке не загорается, а значит нет питания... Заглядываю в левый на корпусе, а там и тыкать некуда

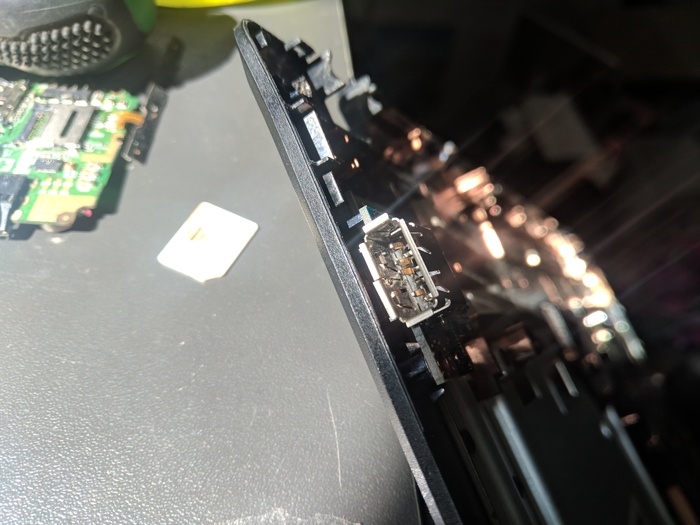

Сразу меняю сломанный правый  порт, фото не делал, тыкаю в него флешку и от так же не работает, индикатор не светится. Смотрим дальше. За питание портов у нас отвечают микросхемы G547I2, по одной на каждый порт. Вот они.

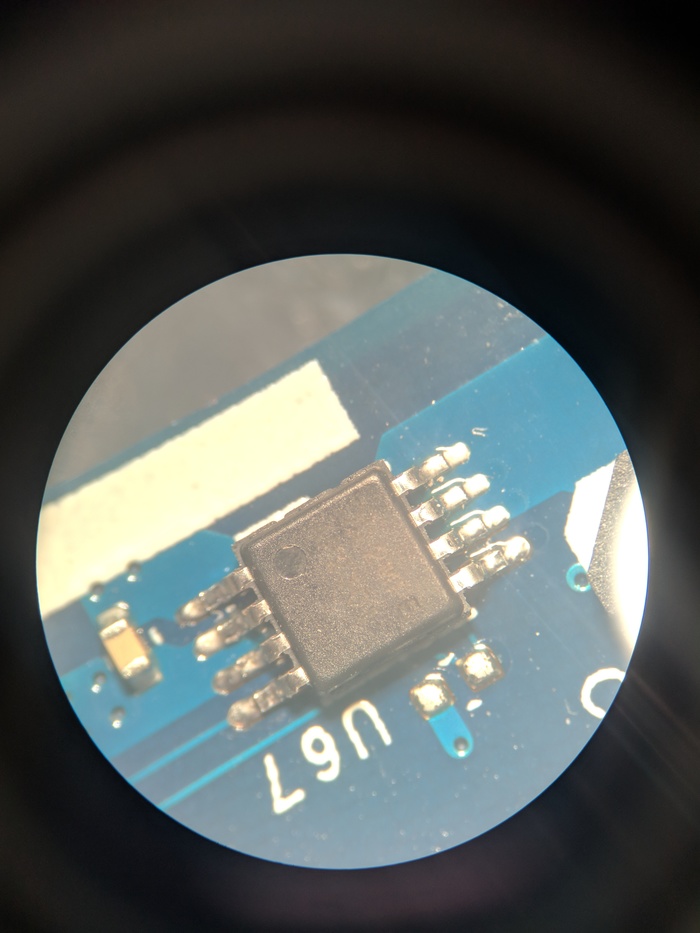

Проверяю на напряжение на их входе - 5в есть, на выходе же ничего у обоих . Замеряю напряжение на 4й ножке управляющей включением микросхемы ответственной за разломанный порт и там внезапно тоже 5в, что явно много. Тут же прозваниваю управление микросхемы со входом питания - кз. Микросхема 100% труп, снимаю и  проверяю вторую на изначально целом усб порте - кз нету. Снова включаю ноутбук и флешка в левом порту заработала, установщик винды с нее запустился.

Меняю сгоревшую микросхему за правый порт - проверяю правый тоже заработал. Вспоминаю о нашем почти побежденном, но где то подъедающем кз по 5в. Ведь замененная только что  микросхемка как раз сидит на нем. Замеряем на конденсаторе - 10.8ком, вот это уже по нашему, полная победа !

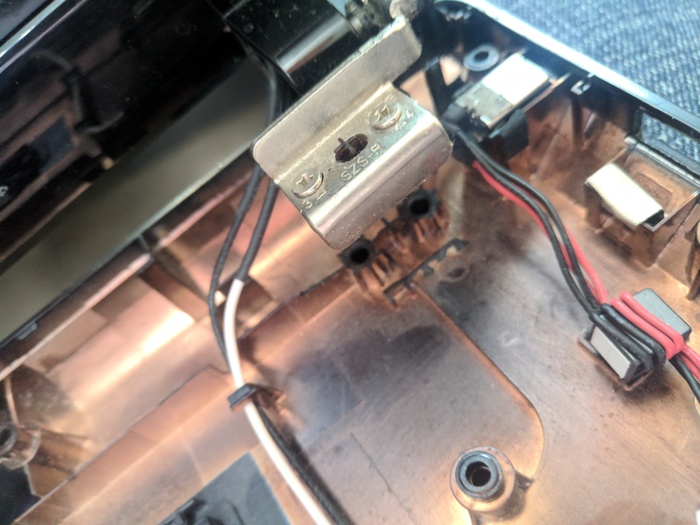

Собираем ноутбук и проверяем. МвахаХАхаХАхА, НЕТ !  Не собираем... Чувствую уже ненависть к этому буку, но деваться некуда, еще крепление петли сломано ...

Эпоксидка наше все, фото не делал да и не влезет уже в этот пост больше фото. Вот теперь уже собираем, проверяем весь функционал - все работает.  На этом и заканчиваем этот изрядно помучивший меня ремонт, который пожалуй не стоил того времени которое на него потрачено, зато это чувство победы !) Всем спасибо кто продержался до конца ))

Показать полностью 24
830

Восстанавливаем проигравший ноутбук.

Итак попал ко мне в ремонт довольно игровой ноутбук от фирмы Asus, модель n550jv с процессором i7-4700HQ и дискретной графикой gtx 850m.

Основная жалоба как раз в отсутствии этой самой gtx850m. Ноутбук загружается, но работает только на встроенной графике.  Со слов владельца ноутбук ударили, возможно проходили дарксоулс или в танках арта сваншотила, в общем ноутбук проиграл, что явно видно даже внешне по изгибу корпуса, который выполнен из алюминия и довольно жесткий(на фото не так явно, на глаз заметнее)

Ну что ж разбираем наш проигравший ноутбук и попробуем вернуть его к игровой жизни.

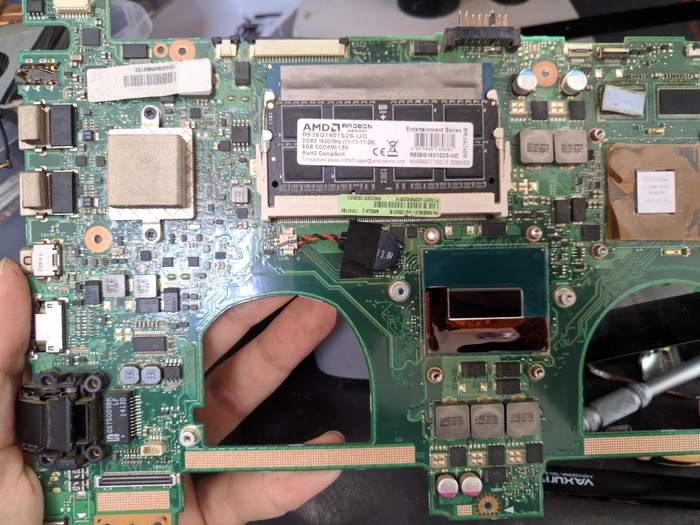

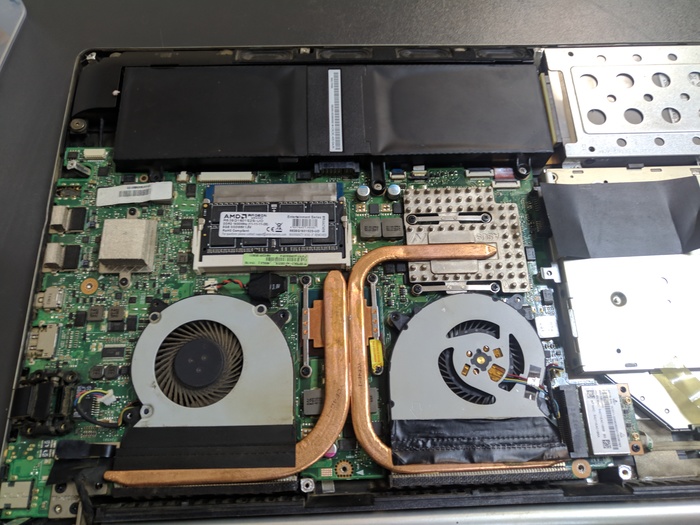

Внутри нас встречает пара прокуренных кулеров и АМДешая оперативка неизвестно как затесавшаяся в это сине\зеленое царство. Снимаем систему охлаждения

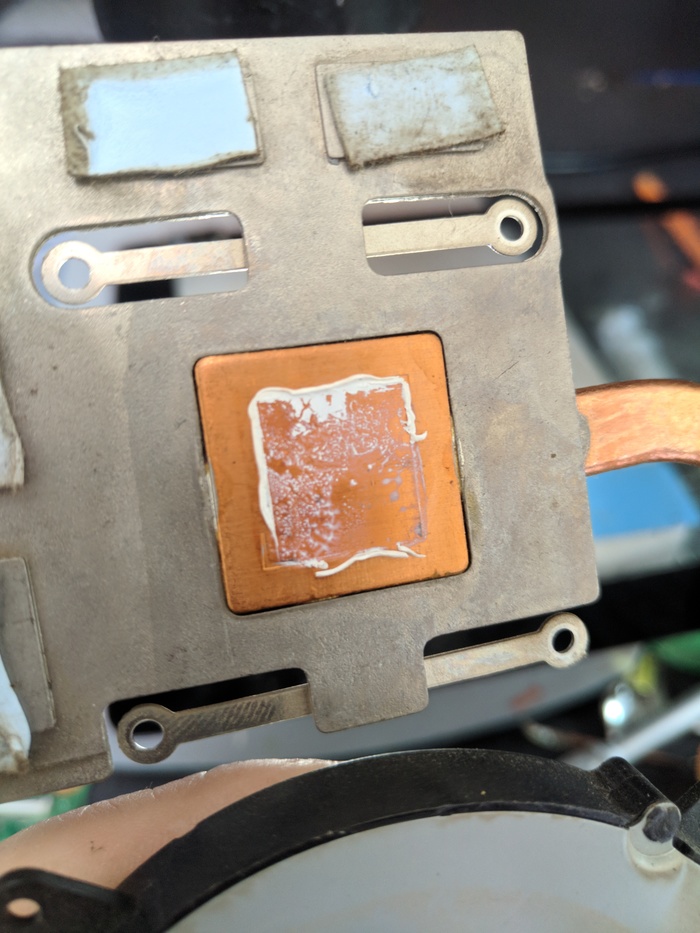

Видим изрядно подсохшую пасту очень похожую на кпт8. Сразу ее вычищаем с охлаждения салфеткой пропитанной калошей что бы можно было тискаться с платой не пачкаясь. Вот и сама плата отдельно уже отчищенная

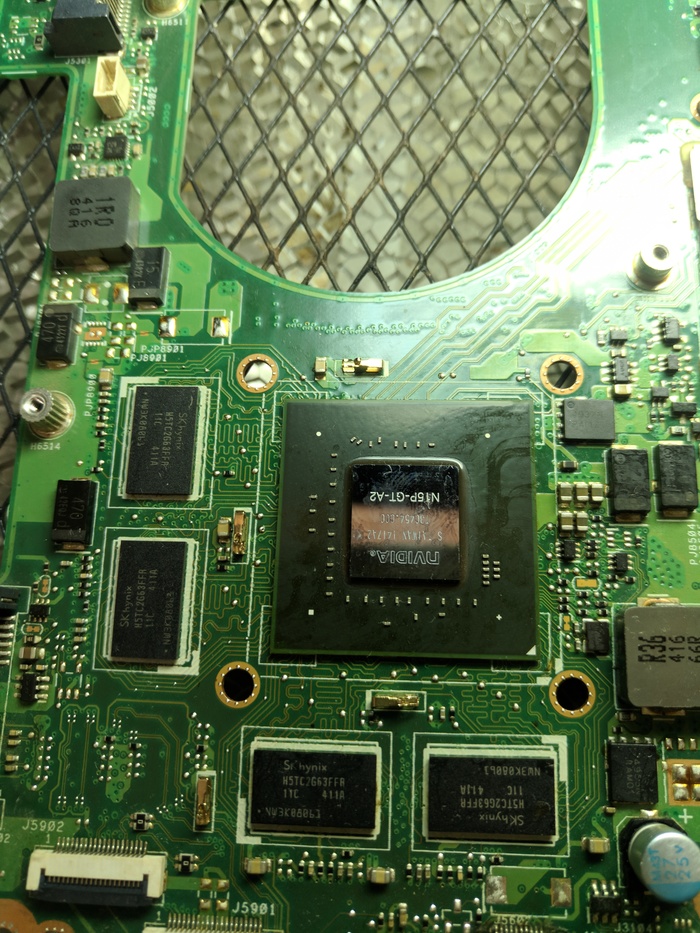

Первым делом смотрю на процессор ибо это самая дорогая микросхема в ноубуке, однако ничего криминального не обнаруживаю, поэтому перехожу к видеочипу, вот он красавчик:

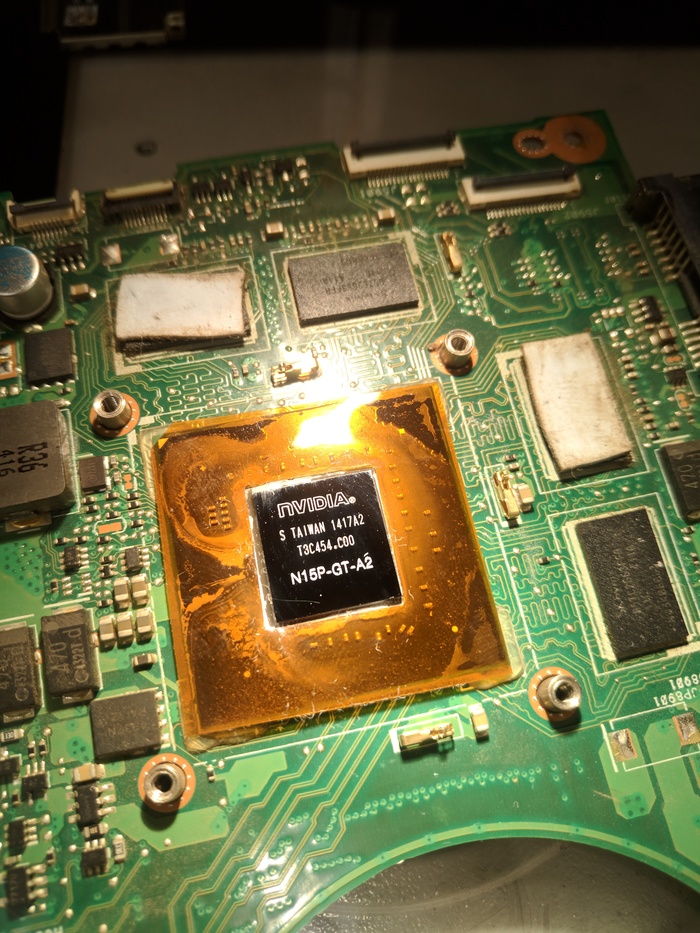

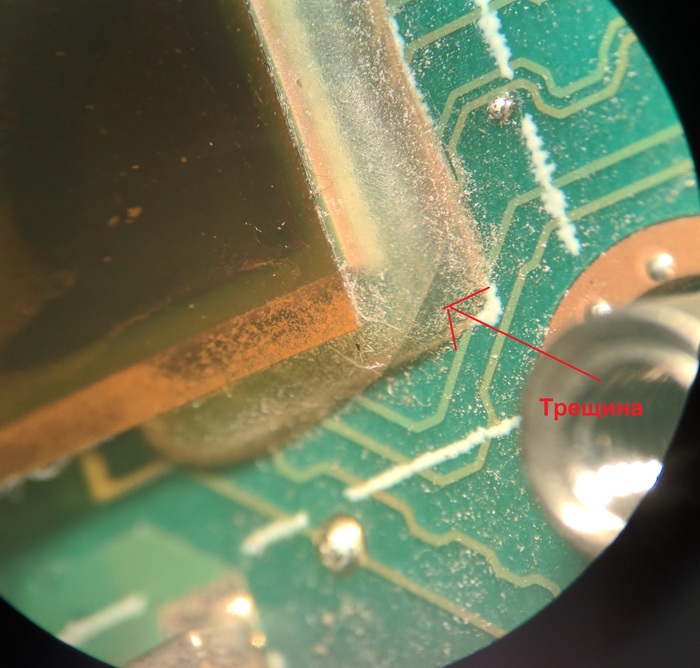

И на нем повреждения уже очевидны, сам кристалл не пострадал, но подложка явно отходила от платы, что видно по трещинам на компаунде

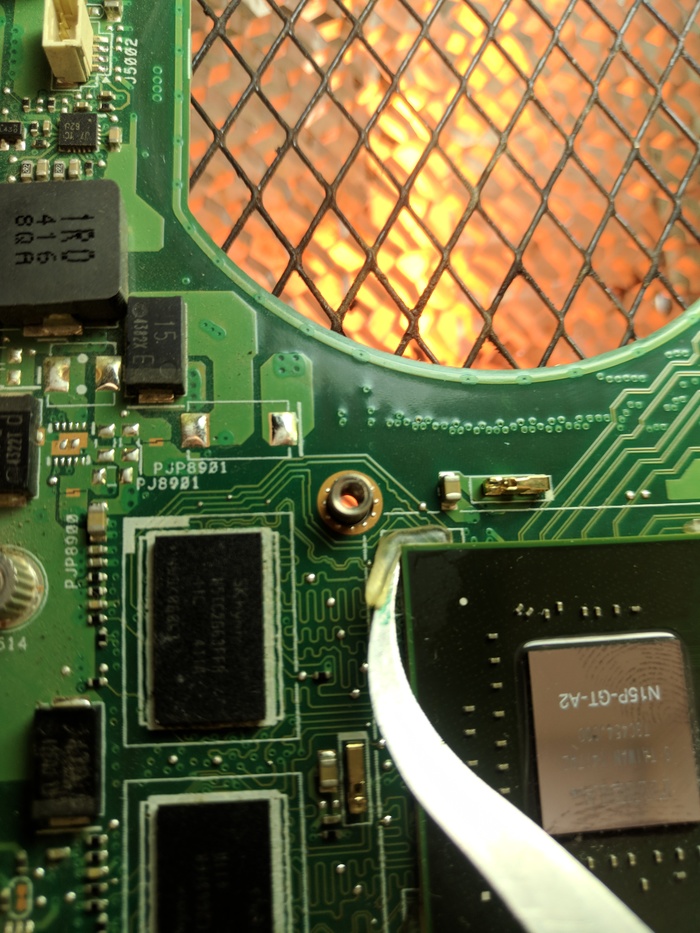

В общем дело ясное, снимаем оперативку, батарейку биоса, все наклейки которые могут оплавиться и бросаем материнку на нижний подогрев. Как только материнка подогреется  и клей размягчится снимаем обратку для крепления охлаждения видеочипа и снимаем размягчившийся кампауд по углам

Включаем паяльную станцию и снимаем видеочип

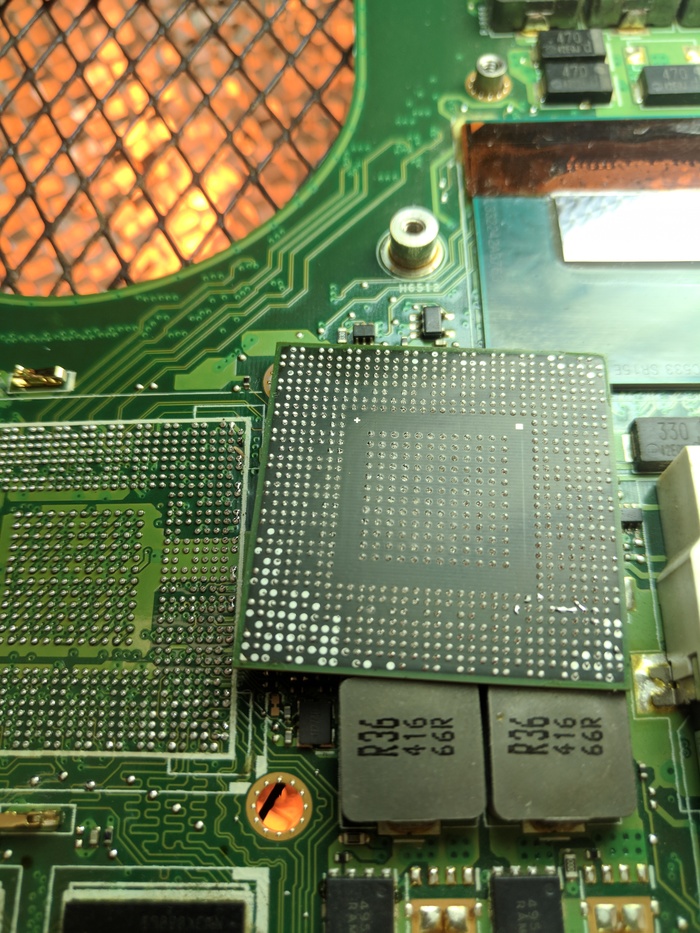

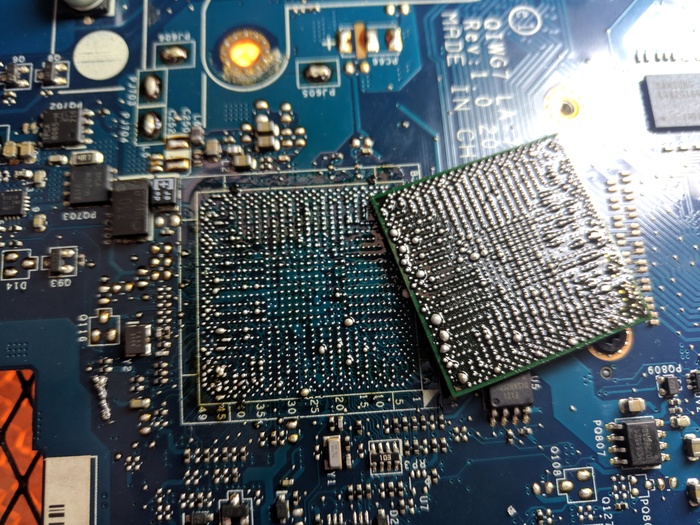

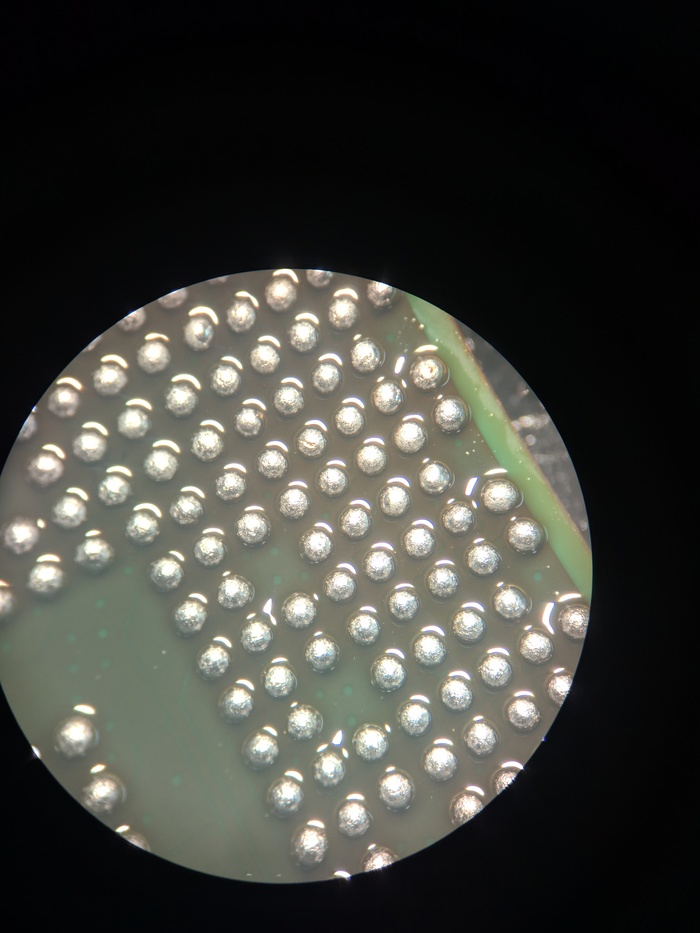

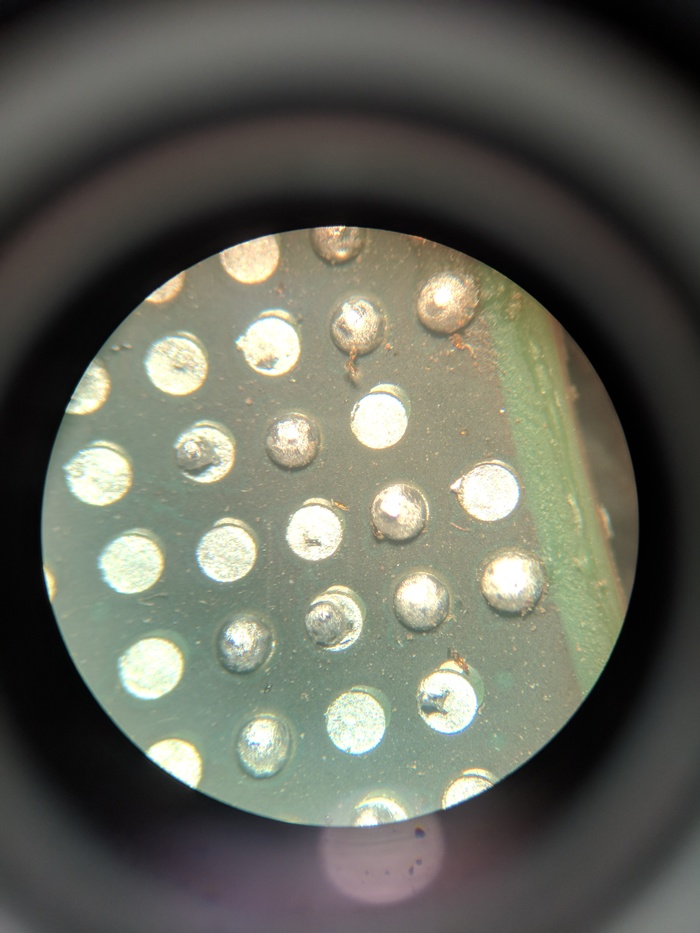

По углам сразу видно большое количество сухих пятаков. Чуть ближе:

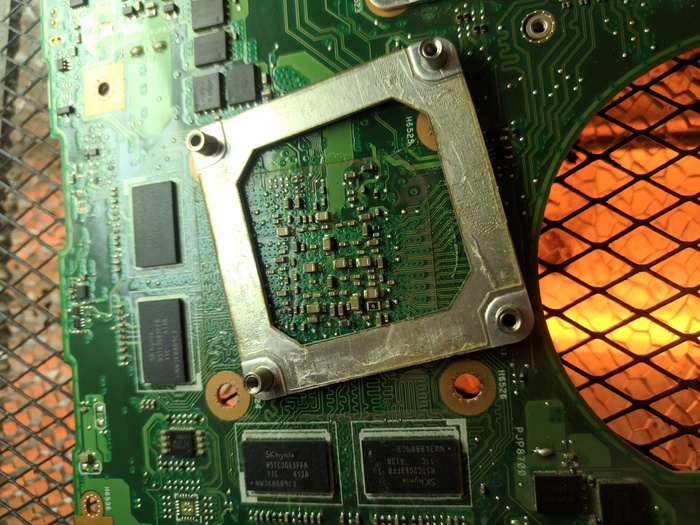

На плате так же оторвалось несколько пятаков пустышек( используются просто как крепление) без низ можно обойтись

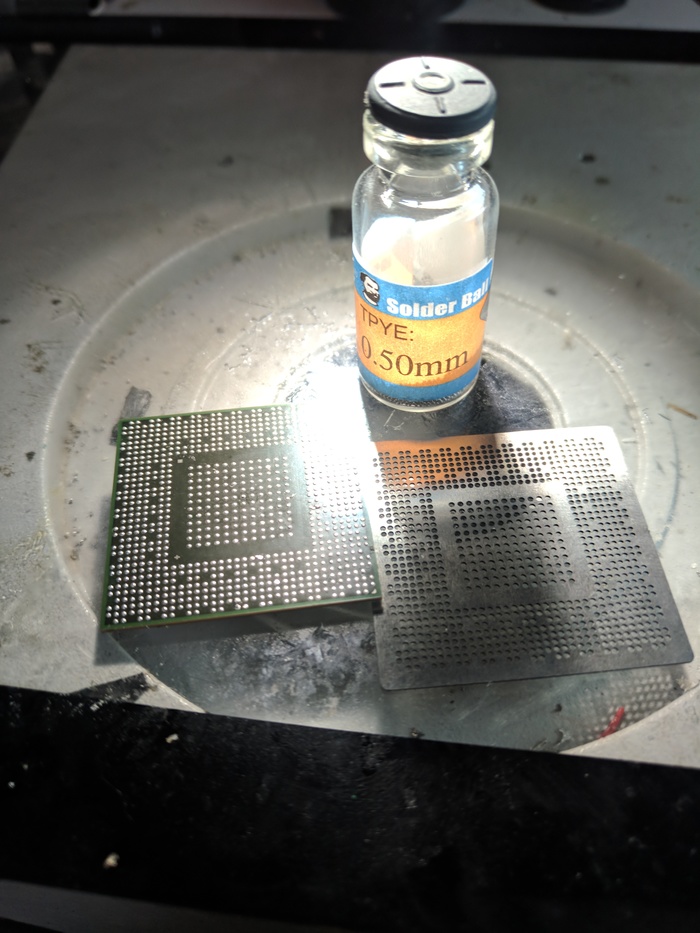

Залуживаем все сухие пятаки паяльником попутно убирая лишний припой от оставшихся шаров. Берем все необходимое: Трафарет, шарики 0.5мм и сам чип.

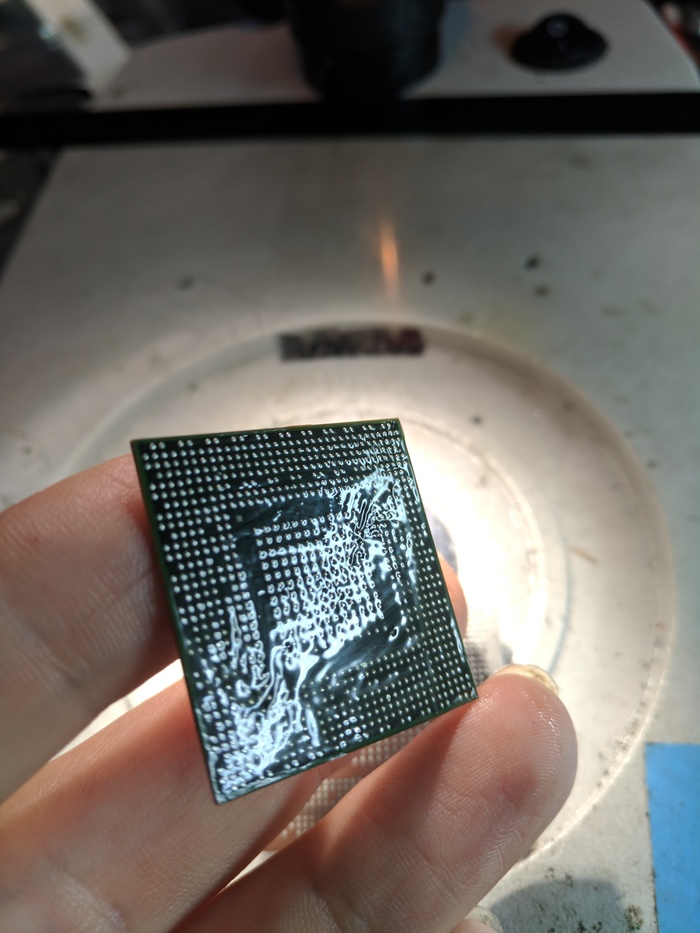

Смазываем чип по всей поверхности флюсом что бы шарики лучше прилипали и паялись

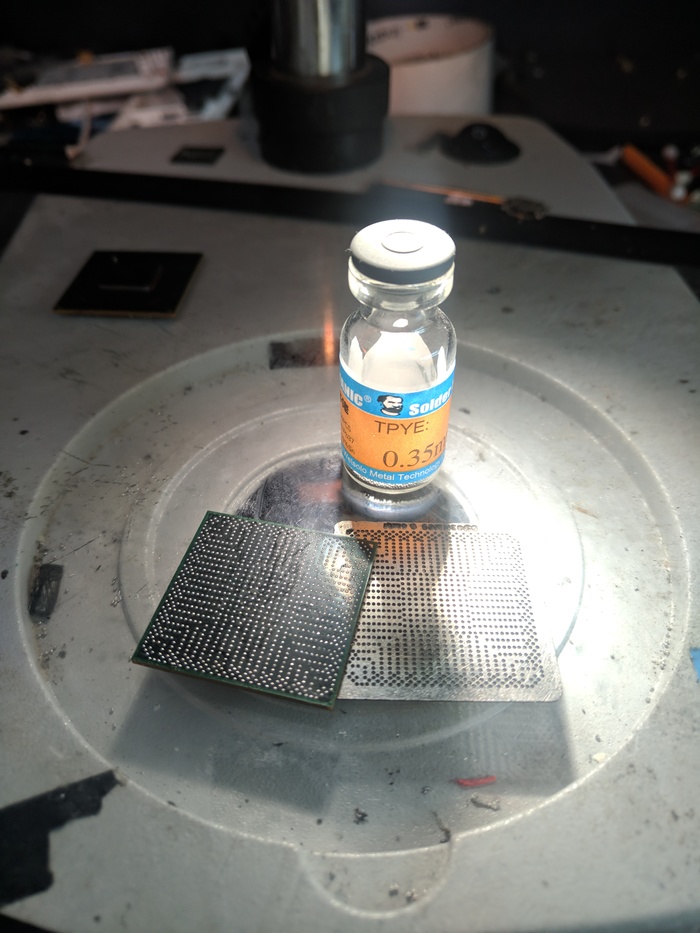

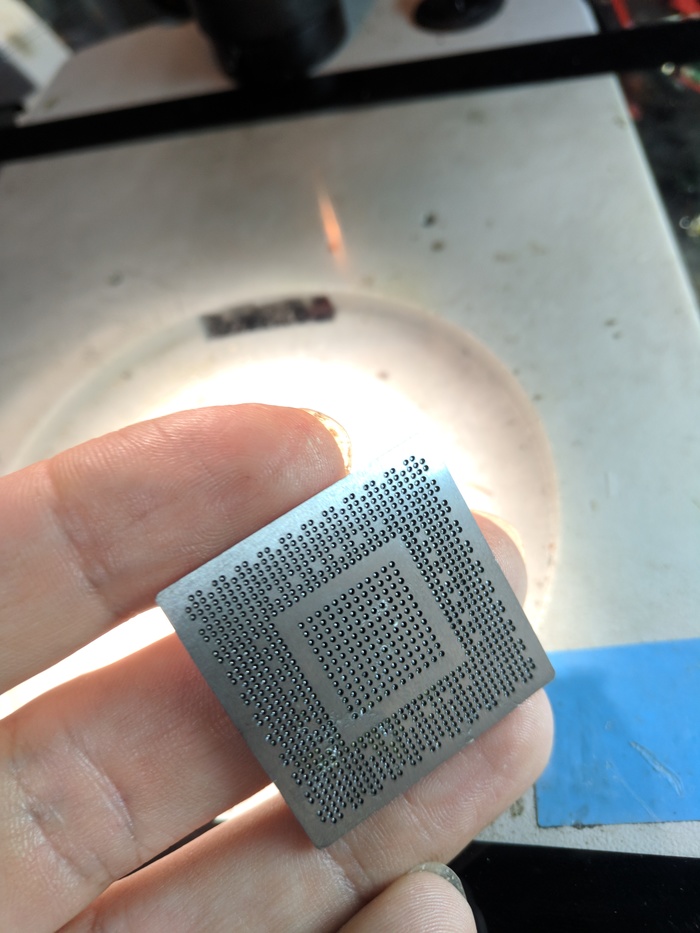

И совмещаем его с трафаретом

Засыпаем шарики

Какая то часть садится в отверстия самостоятельно,  другие приходится поправлять руками в итоге имеем такую картину:

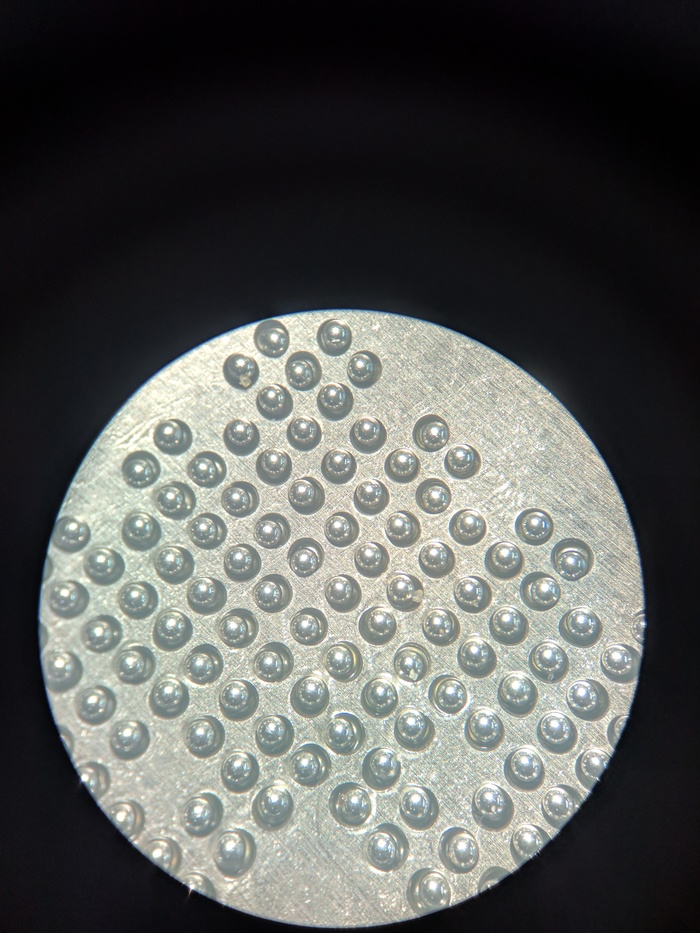

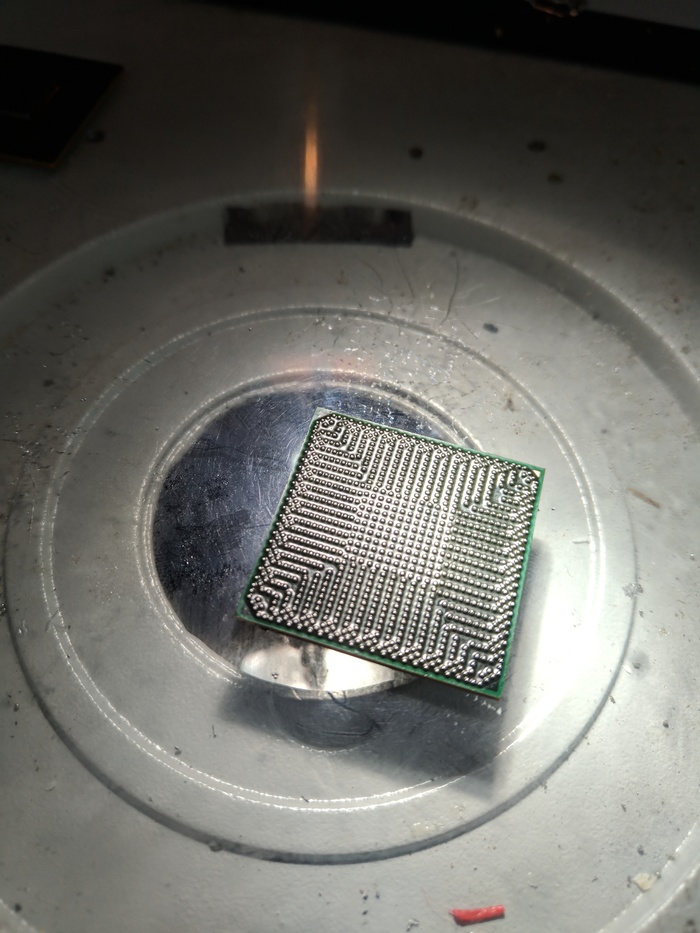

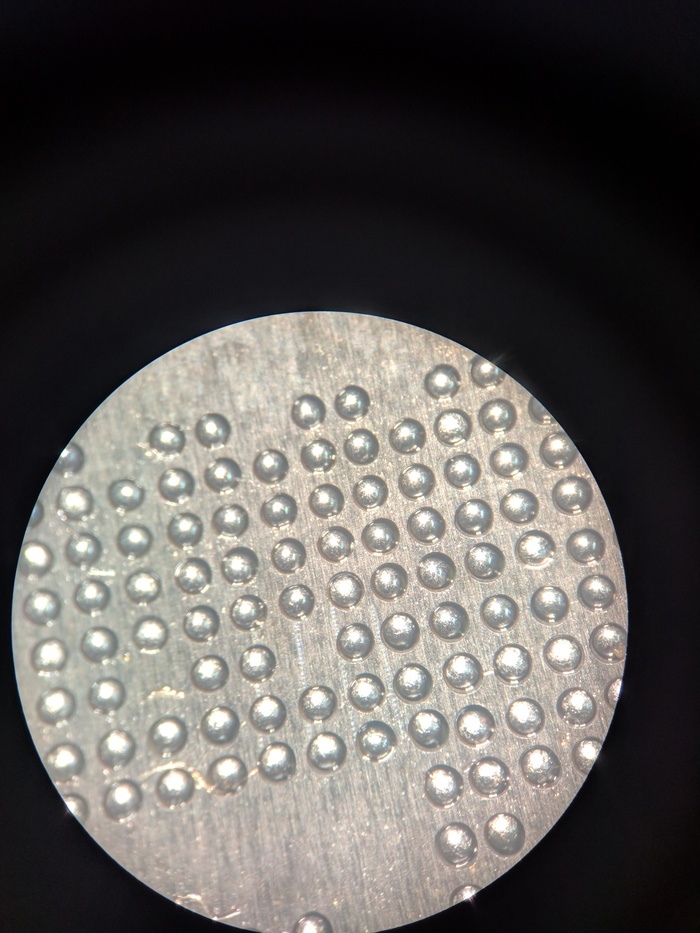

Прогреваем шарики до плавления, теперь все ровненько

Ну и уже без трафарета

Запаиваем чип на место, попутно пропаивая с флюсиком всю видеопамять дабы исключить микротрещины под ней, хотя сами банки памяти намного меньше видеочипа и скорее всего не отвалились.

Домываем весь флюс, мажем термопасту  и сажаем систему охлаждения.....

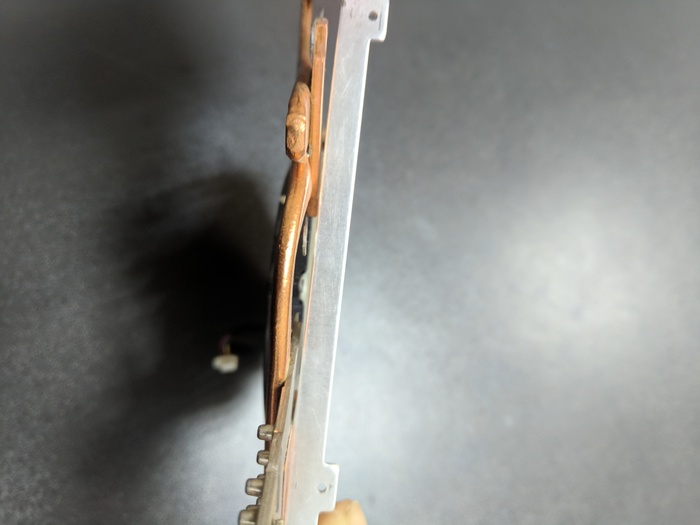

АхахаХАха думал все так просто !? Нет ! Система охлаждения тоже гнутая ...

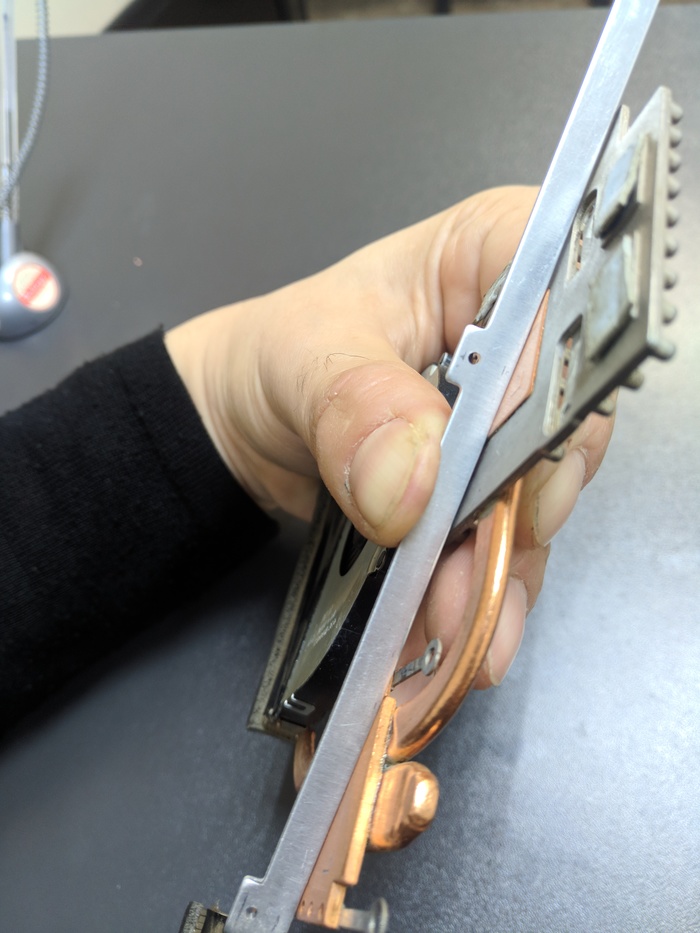

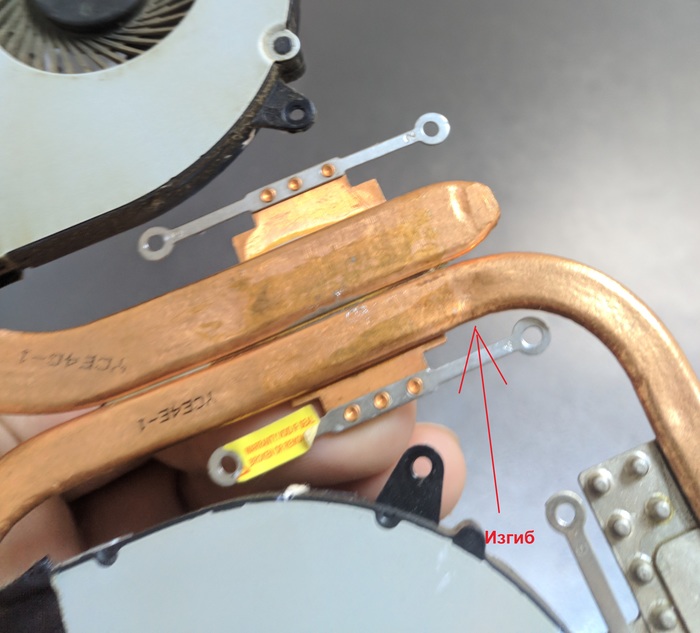

Основной изгиб в этом месте:

Выгибать термотрубки дело неблагодарное, есть сразу несколько опасностей: Трубка из меди может легко лопнуть, а так же ее стенки могут сомкнуться и тогда нарушится циркуляция охлаждающей жидкости внутри, однако найти другое охлаждение под этот ноутбук далеко не просто, а потому затаив дыхание аккуратно выгибаем трубку пока не получаем удовлетворительный результат.

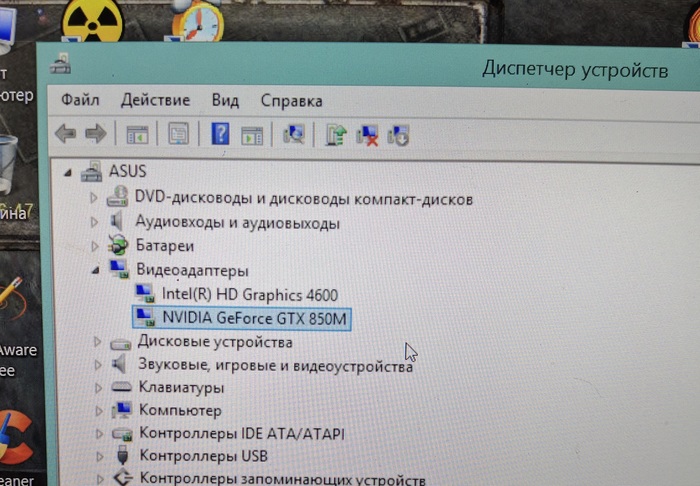

Теперь то уже точно все собираем что бы проверить и вуаля, наш нетбук вновь стал игровым ноутбуком

Сори за последнее фото, скриншот было делать лень, а фотку пикабу пережимает усиливая эффект пикселей. Гоняем ноутбук фурмарком - с температурой все нормально, запускаем пару игрушек - артефактов нет. Вперед к новым победам ! (или проигрышам картинкаалчногомастера.jpg)

Показать полностью 24
