Ровер. Головное устройство. Взгляд изнутри.
Привет всем.
Как обещал подписчикам, буду разбираться с ГУ (головное устройство) Ровера - запилю пост. Пилю:
Один товарищ попросил вывести юсб и аукс выходы с устройства и показать, куда чего подключать. Ок. Вот оно:

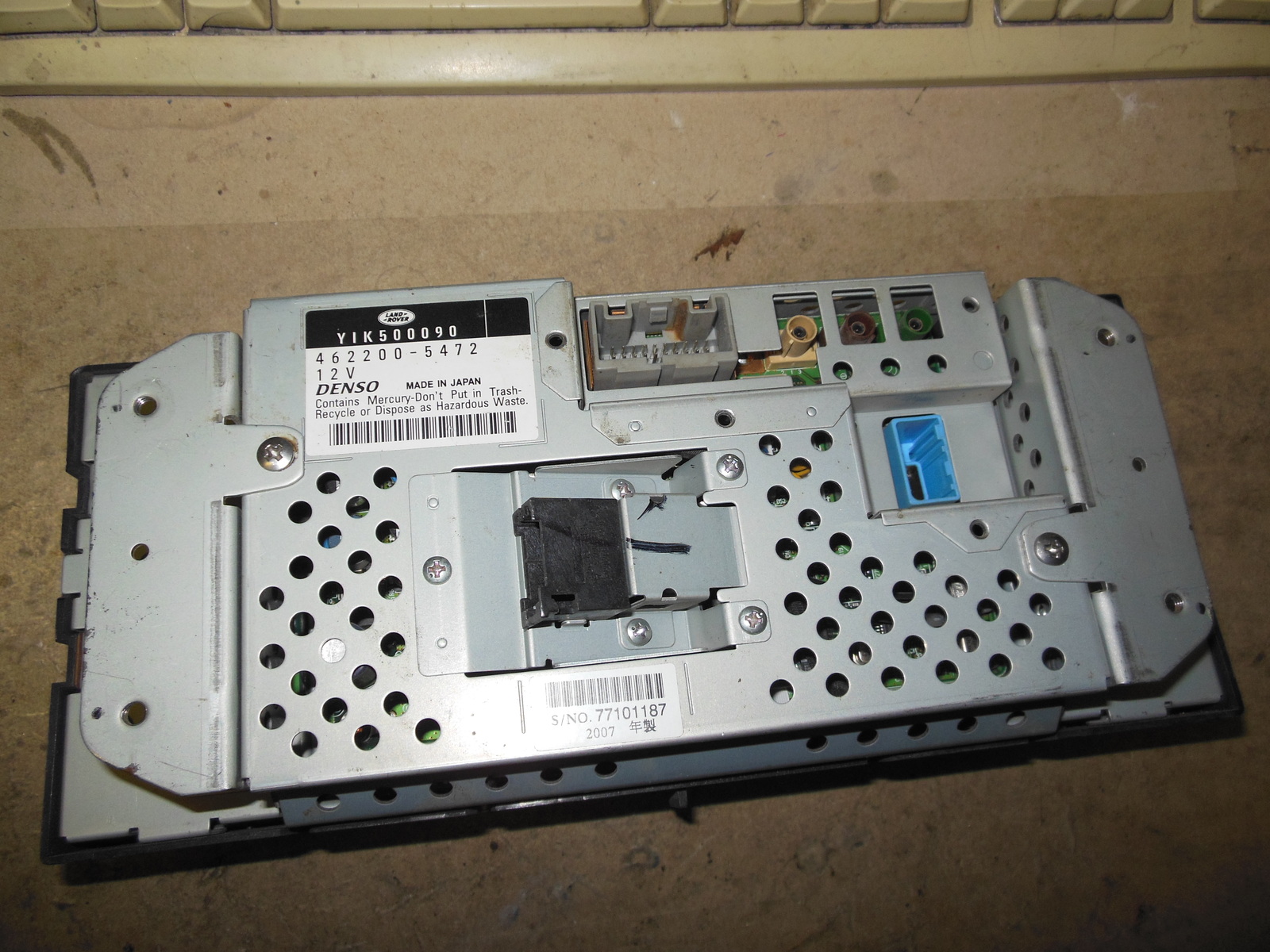

Вид сзади:
Позже пришло понимание, что ежели его продать, то можно купить себе в машину нормальную, качественую магнитолу. Такие ГУ б.у. стоят в районе 10 тыр.

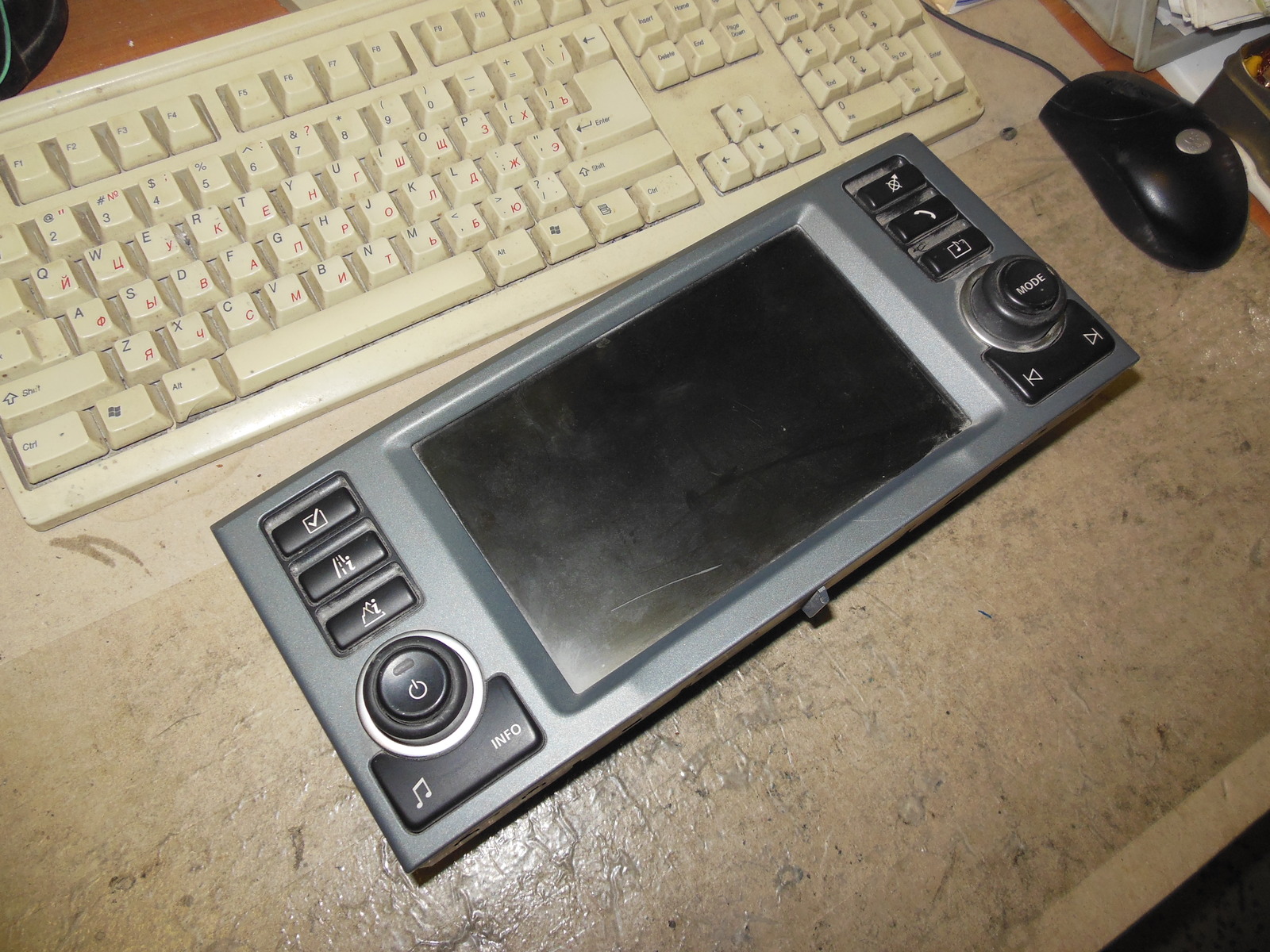

Схем нет. Инструкций нет. Ничего нет, а значит, не надо. (с). Не знаю, как другим ремонтникам, а мне не привыкать. Вскрываем пациента. Сначала передняя панелька:

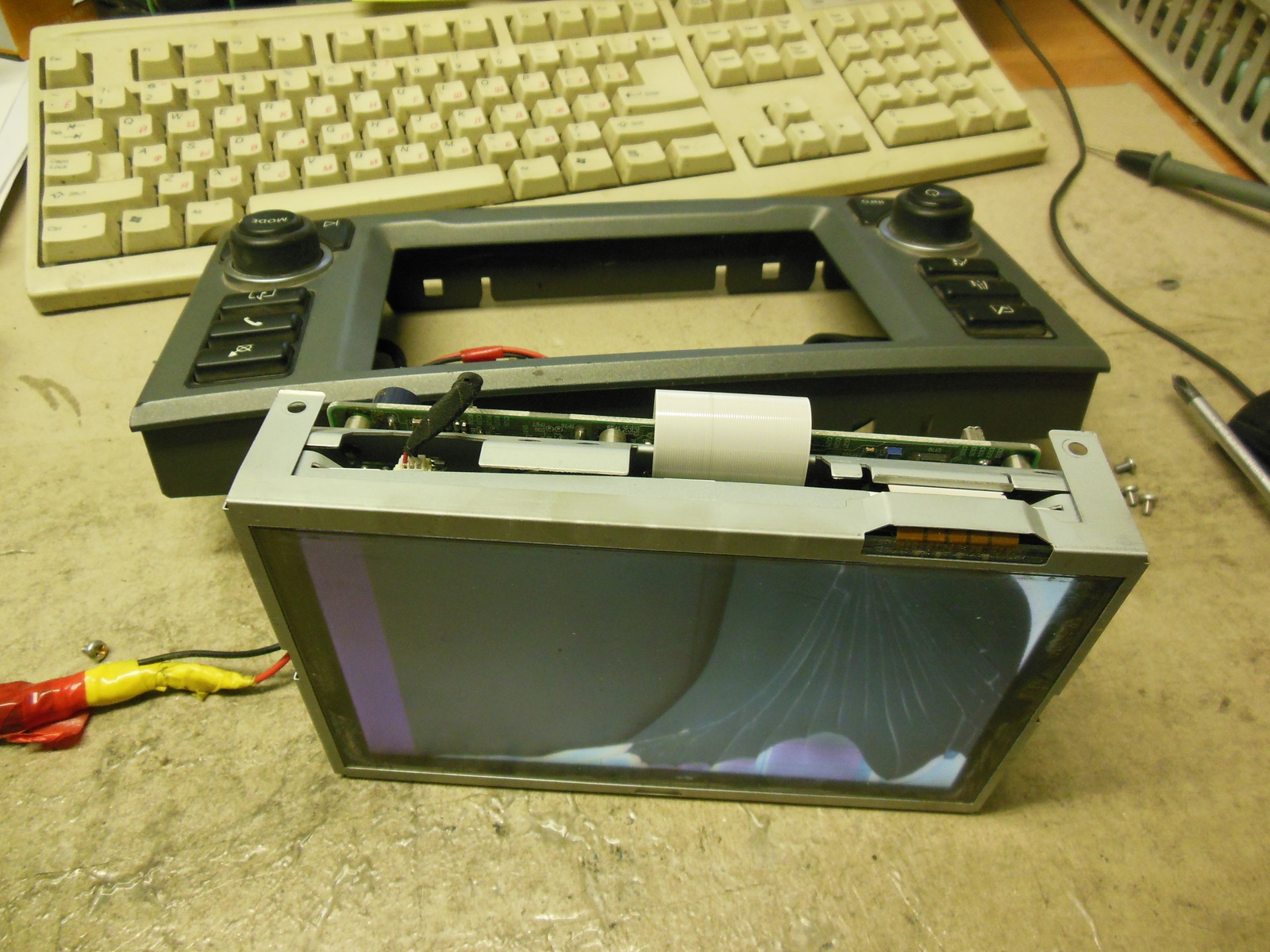

Экранчик поднял лапки вверх.
Узбагойся и продолжим. ))

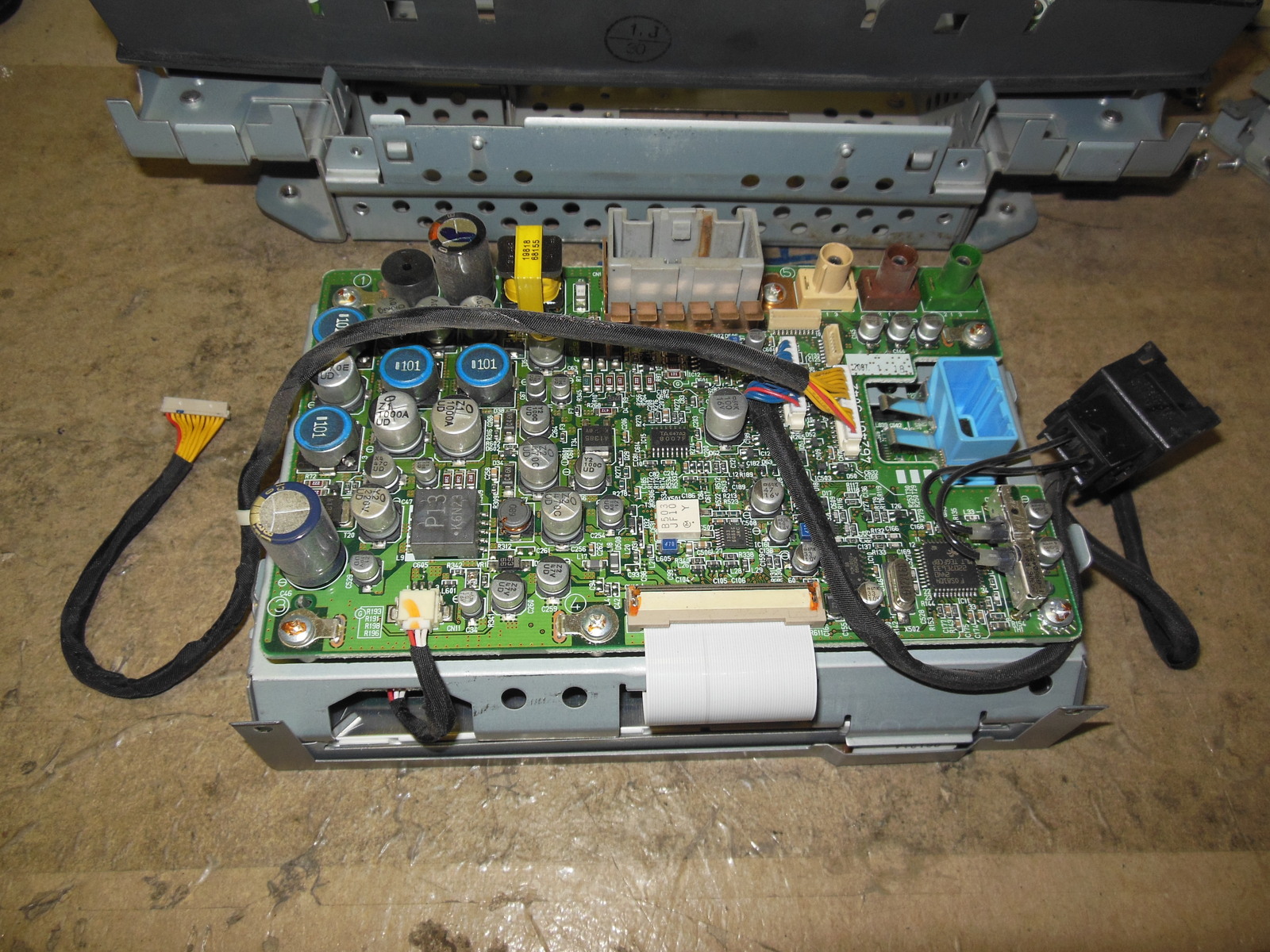

Достанем модуль экрана из кроватки:
В принципе найти питание не составило труда.
На самом деле, плюсы обычно находятся в одном краю разъёма, там же, где минус. Не всегда, но в большинстве своём. Это обусловлено тем, что инженерам так проще делать "разводку". Это я так думаю. Могу ошибаться. В другом краю подобных разъёмов обычно выходы на динамики, антенну и прочая лабудень.. если "плюсовых" контактов два или три, то, как правило они рядом.

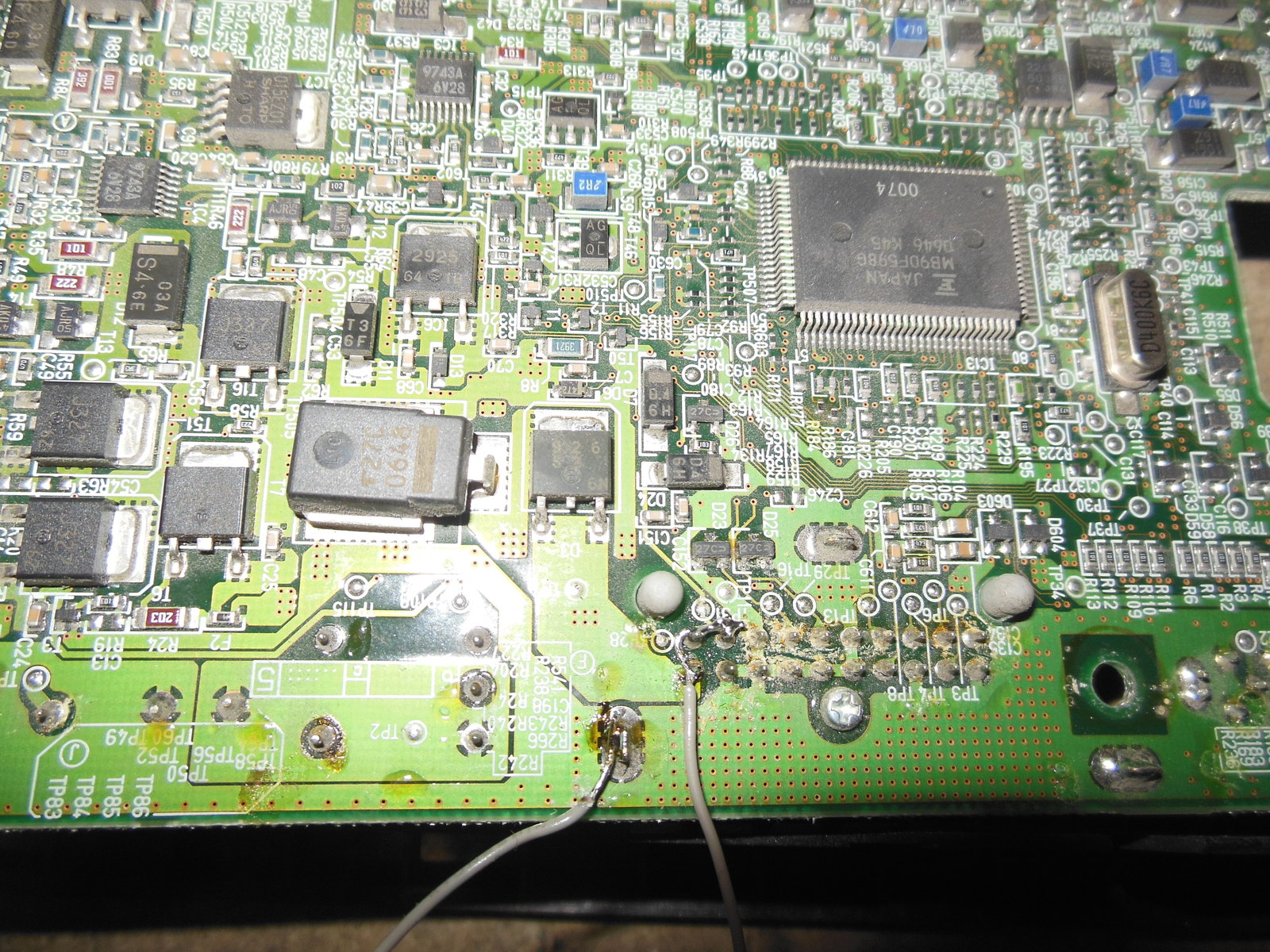

У меня их тут три, буковкой "г" расположены.. Паял на скорую руку тем, что было под рукой (60-ваттный паяльник) - не ругайтесь.
Собственно, включаем блочок питания и подаём 12 Вольт.

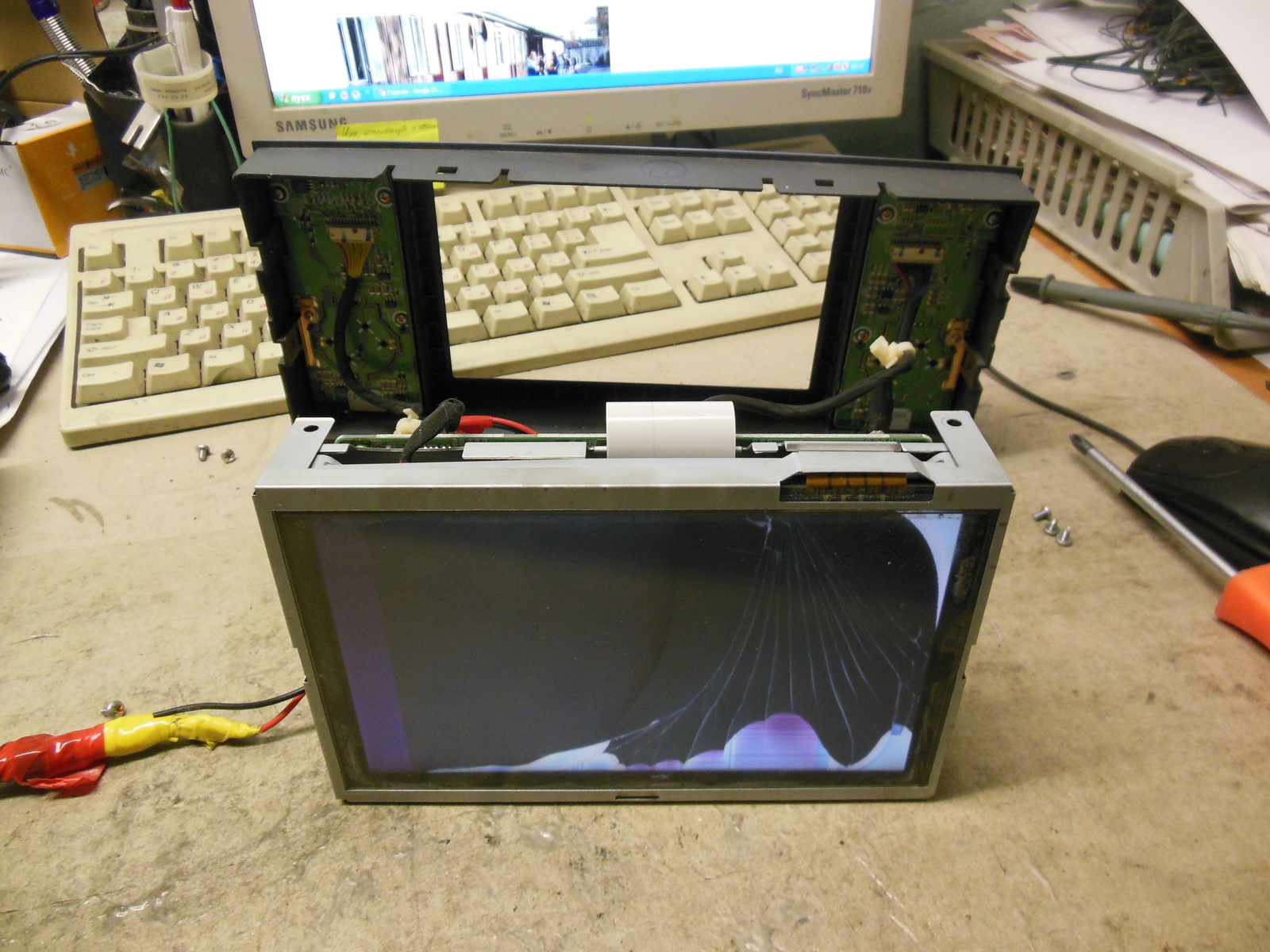

Такая печаль. Но тач, кстати, работает.

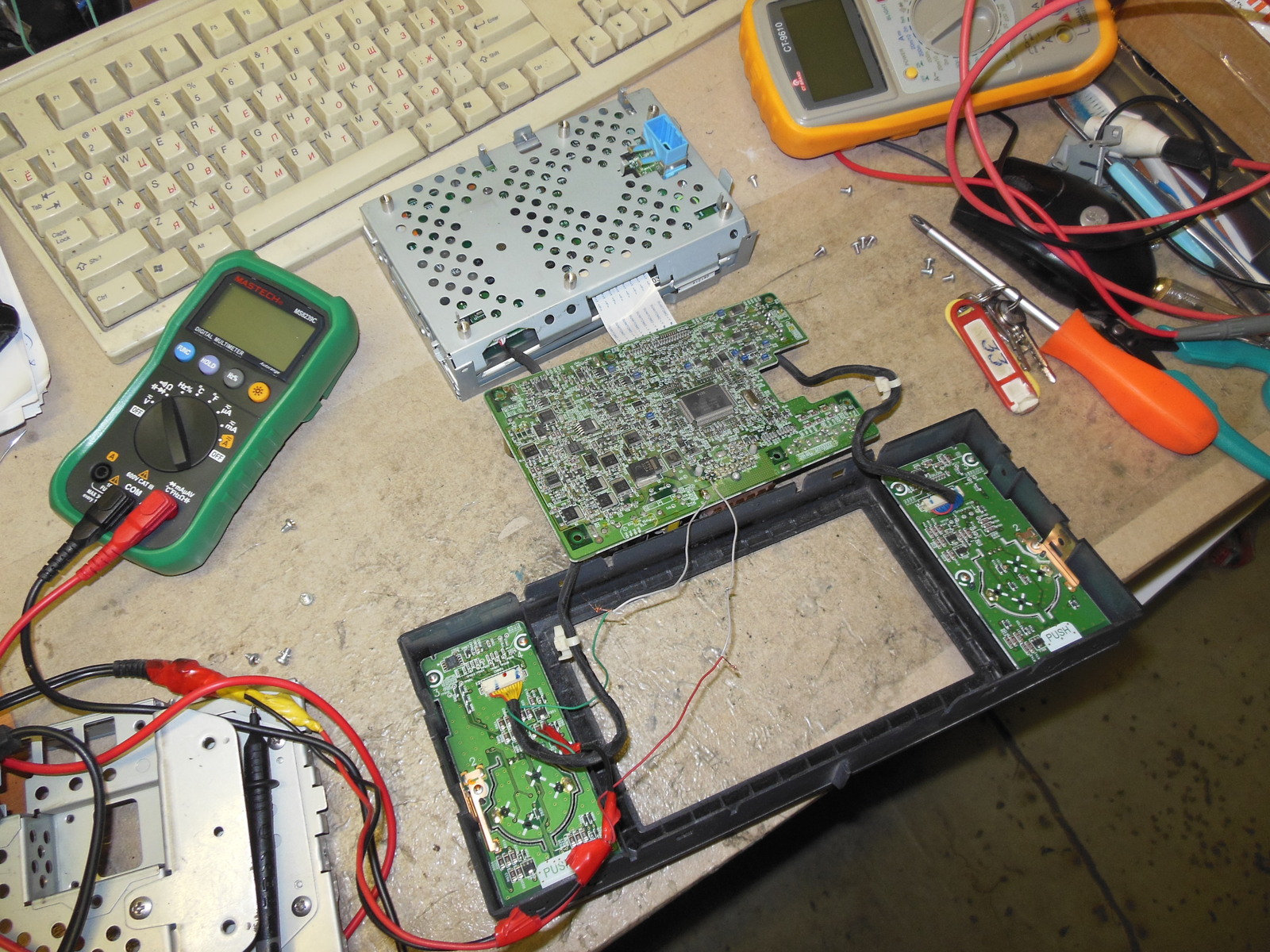

Исключительно из любопытства и для пикабушников, разобрал до экрана.

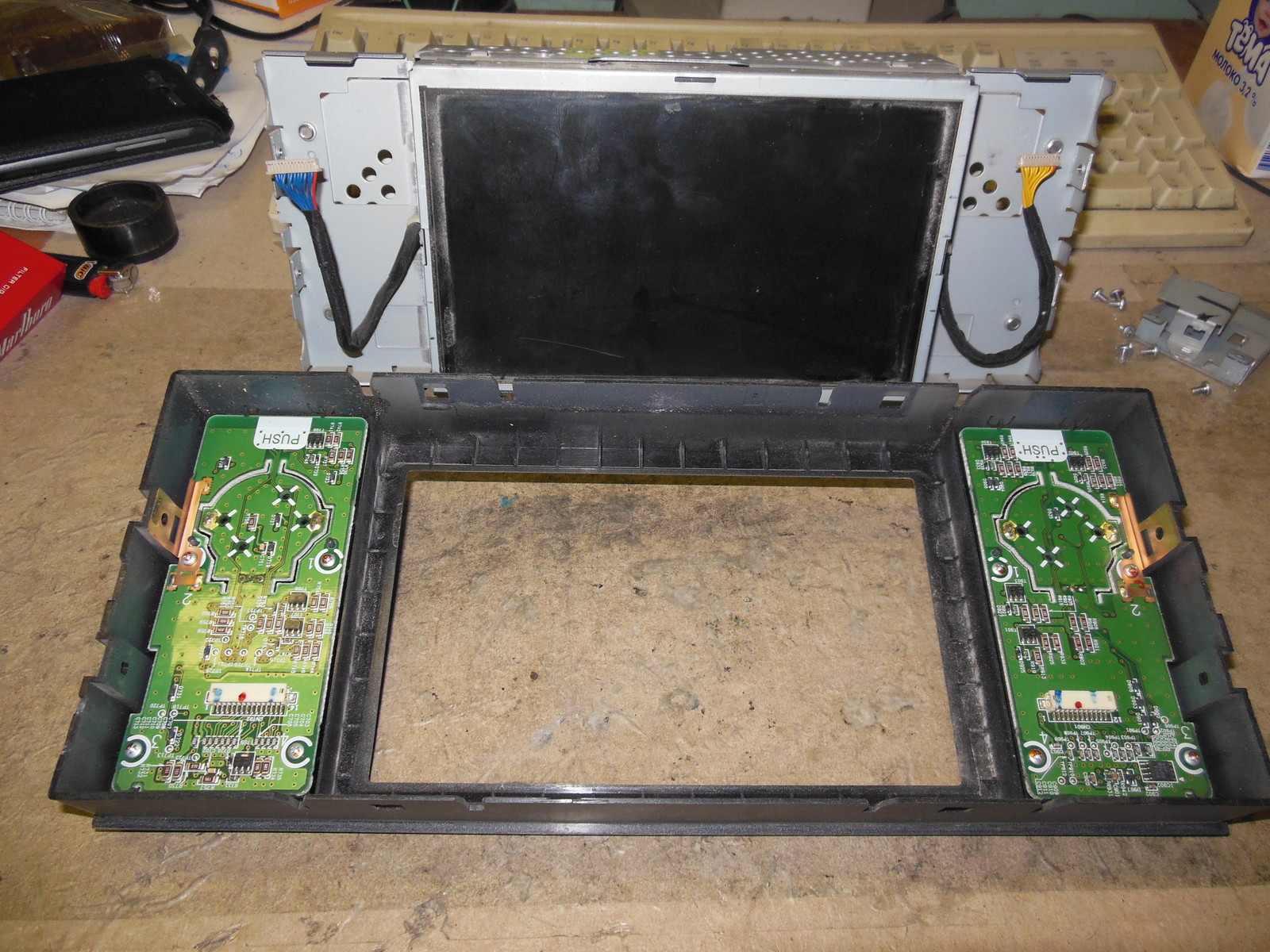

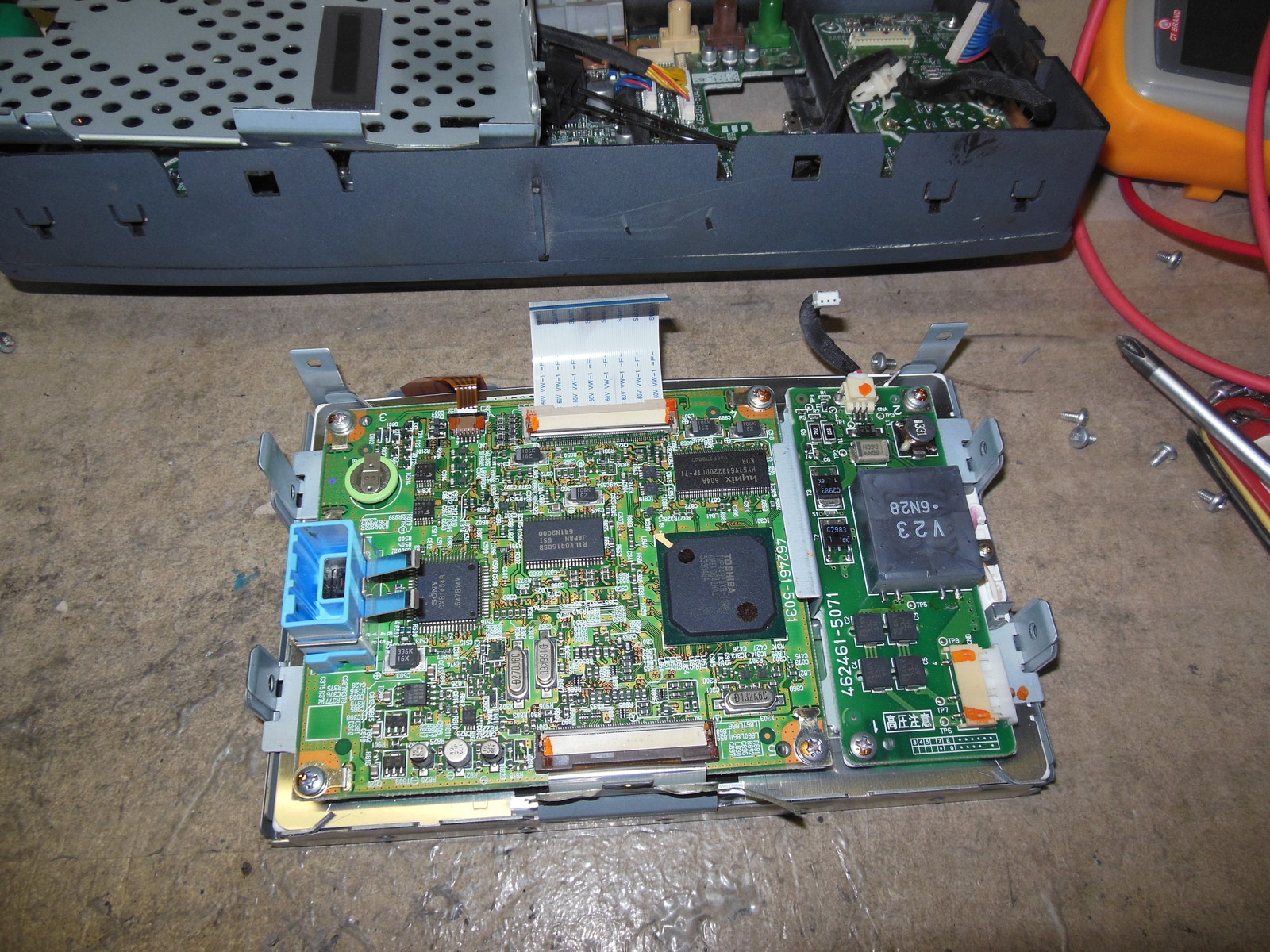

Второй слой плат:
Погнута рамка:

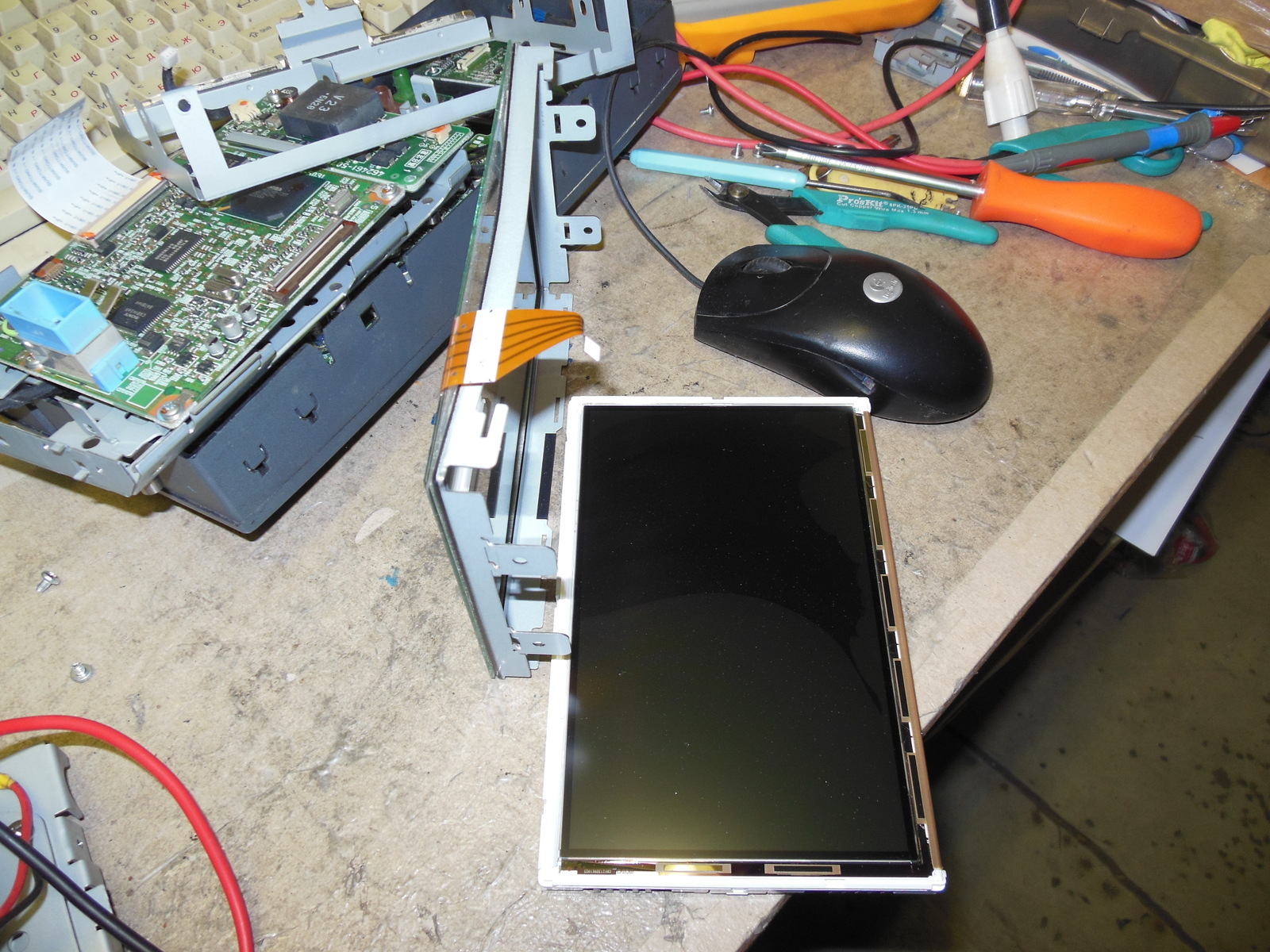

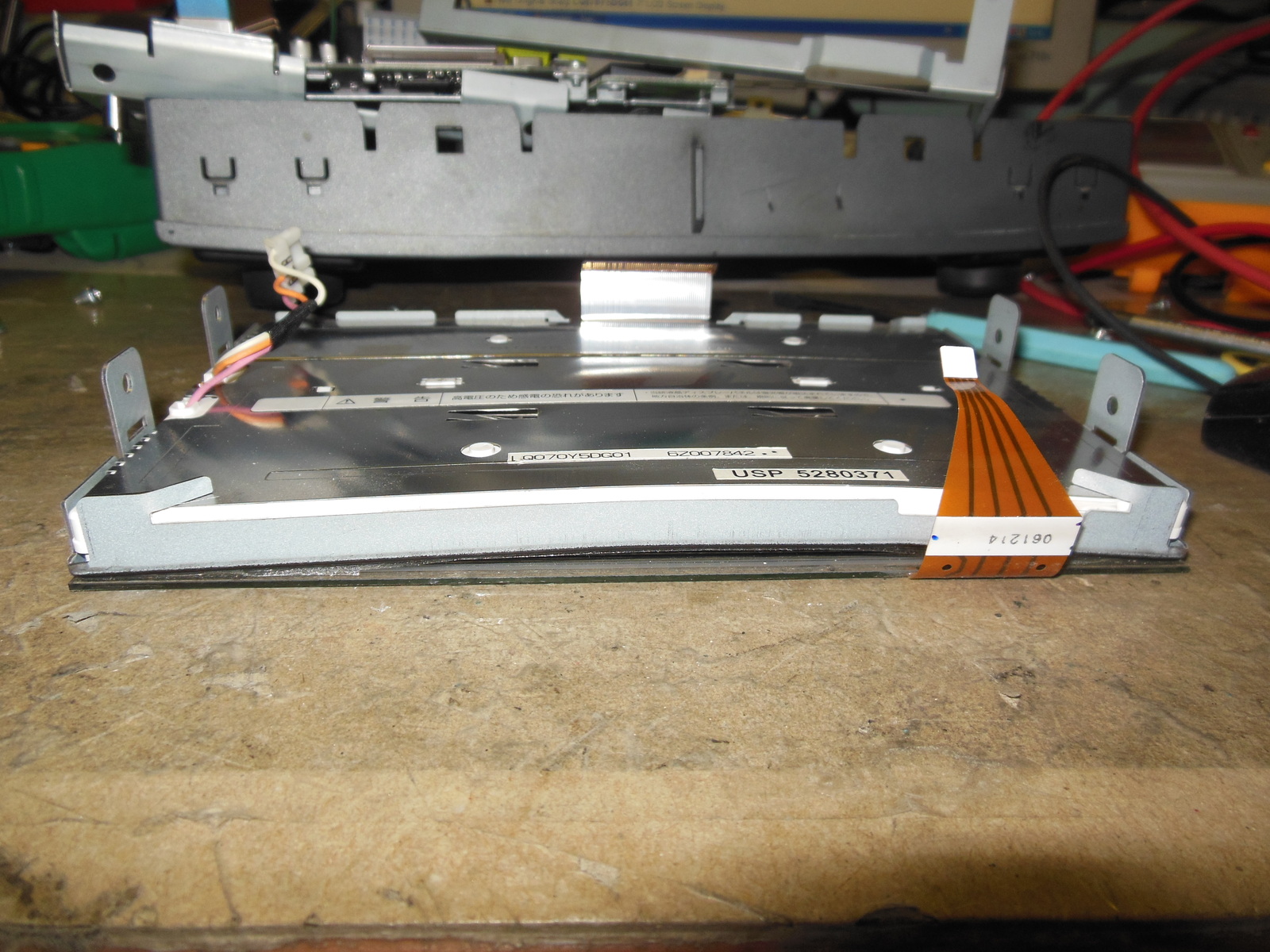

Рамка и экран.
Тач ровный, но судя по маркировке (там видно номер) - продается в сборе и стоит 14000 рублей.
Есть ли смысл заказывать и ремонтировать далее - узнаю у хозяина девайса.
Ну и спасибо за внимание. Просили - показал. ))
Если владелец откажется от чести ремонтировать, эта хреновина пойдёт на запчасти. Вот кучка возможного будущего хлама:
Надеюсь не сильно заскучали. Завтра попробую поремонтировать сварочный аппарат. Если будет время. ))
