Здравствуйте, люди с прямыми руками)
Обращаюсь к вам за помощью.
Я очень начинающий, собирал тут одну самоделку на базе платы stm32f746g-disco, по мануалу к ней нужно припаять маленькую платку в нескольких местах. И я своими кривыми ручонками в процессе оторвал контакт камеры camera_15. ( По гербер файлам платы посмотрел - дорожка во внутреннем слое уходит напрямую к процессору.
Да и в правильности сборки схемы у меня нет уверенности (
Ищу человека в Питере, кто бы за денежное вознаграждение смог бы мне с этим помочь.

Часть 1. Часть 2.

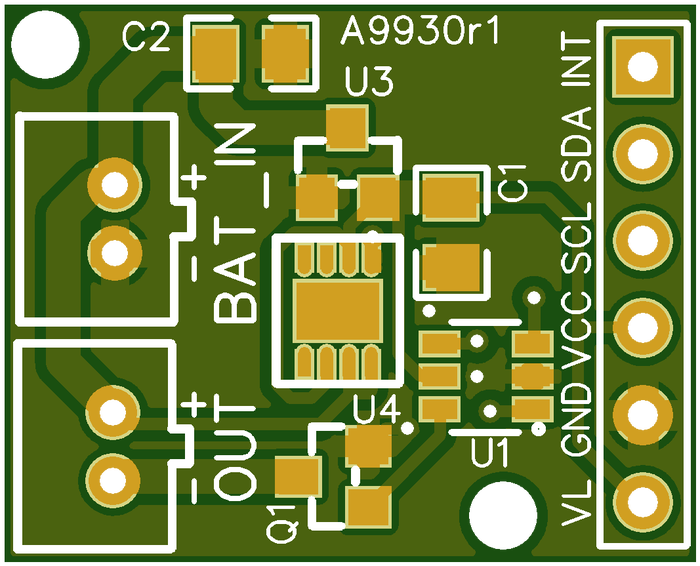

В догонку к тем постам, нарисовал на скорую руку для своего проекта небольшую плату 16х20мм.

Схема и плата в виде открытых исходников доступны на: https://easyeda.com/NStorm/autolight-board

Можно заказать за $2.14 с доставкой 4 платы на PCBs.io, но на EasyEDA можно экспортнуть в гербер и заказать где вам угодно.

Всё описание есть по ссылке, включая список компонентов. U3 и U4 - взаимозаменяемые LDO. Т.е. впаивать надо только один из них. В основном плата расчитана на установку XC6206P302MR на место U3. Т.к. у меня есть в наличии MCP1810T, то предусмотрел место и под них в кач-ве U4.

Плату рисовал на скорую руку и в EasyEDA, поэтому кое что тут самому не нравится. Но для такой простой штуки должно всё быть нормально.

Потому как, даже на полуживом, и совершенно не тематическом форуме, тема пользуется некой популярностью (исключительно за счет поисковиков), продублирую и здесь.

Еще раз обращаю внимание, если кто не понял: c PCAD 2002/2004/2006 (for WINDOWS) данный пакет НИЧЕГО ОБЩЕГО (кроме названия) не имеет.

Это - сборка двух рабочих версий PCAD for DOS, пригодная для установки на современные машины (WINDOWS), вместе с самодельной оболочкой (в виде макросов DOS-Navigaor-а), кучей дополнительных программ (драйверы, русификаиторы, "печаталка", PLTPRINT ), и инструкцией по установке.

Также включен драйвер высоких разрешений экрана (VESA) , от OWA, пропатченный одним моим знакомым, на предмет быстрого рисования кружочков (кто знает - тот поймет), в таком виде этот драйвер в Сети не выкладывался.

Не на что не претендует, просто для тех кому надо (а как не странно, надо еще довольно многим).

Все действия типа "запаковать плату", "запаковать компонент", проверить DRC, у меня забиты в меню DOS Navigator-а. Всячески рекомендую пользоваться, ибо экономит массу времени. Вызывается по Alt-Enter, и Shift-Enter, в зависимости от расширения подкурсорного файла, что делается - можно посмотреть в DN.EXT, там все просто, это по сути bat-файлы, с той лишь разницей, что используются макроопределения !:\!\!.! и $:\$\$.$ обозначающие соответственно диск, путь, имя и расширение подкурсорного файла активной панели (!) и диск, путь, имя и расширение подкурсорного файла пассивной панели ($).

Кто еще помнит DOS - без труда разберется. Если чего - спрашивайте, а то я написать подробное описание всего этого счастья, наверное никогда не соберусь :)

Собственно сцылко. (ветку того форума - тоже советую прочитать, там есть полезности, весь остальной форум к PCAD и электронике отношения не имеет. Совсем.)

Сборка и все макросы - мои, некоторые патчи (PC-DRC) - тоже мои, (сам PCAD - естественно не мой). Если тег "мое", сочтут неуместным - ну пускай уберут.

Весь софт, кроме PCAD-а - free, сам PCAD - сейчас не продается уже лет 20 как :)

И да, я до сих пор работаю в этом пакете (я пригнулся, и все брошенные в меня яйца и помидоры пролетели мимо). Все "агитаторы" переходить на Альтиум и иже с ним - просьба не отнимать время, и не захламлять тему :).

Насколько я понимаю, это маршрутизатор, на плате sata, m-sata, m pci-e 2 штуки, слот sd, слот для сим карты. Какой функционал у неё???
