Сегодня поговорим о гальванике - покрытии медью при помощи физики и химии, а также затронем патинирование. Вся информация как обычно в видео, но пройдёмся по основным моментам.

Покрытие заготовки токопроводящим слоем. Это можно сделать при помощи графитового спрея, например GRAPHIT, либо нанести графитовый порошок на изделие при помощи клея БФ2/БФ4.

Далее нужно приготовить электролит. На 1 литр раствора:

- Медный купорос: 200г

- Серная кислота: 180г

- Тиомочевина: 0.07г

- Соль пищевая: 0.07г

Тиомочевина позволяет получить ровное блестящее покрытие! Если делать без неё, то соль тоже не нужна. Также готовим ванночку для проведения процесса, медные электроды и блок питания, желательно с контролем тока.

- "Плюс" на электроды, "минус" на заготовку

- Ток 10-20 мА на см2 поверхности

- Фильтровать электролит и чистить электроды при загрязнении

- Если напряжение растёт при постоянном токе (было 0.5В а стало 10В) - чистить электроды

- Если электролит не "засоряется", а заготовка перестала наращивать блеск - подсыпать тиомочевины

- Вода испаряется из электролита, а купорос начинает выпадать в осадок. Аккуратно подливаем воды и поддерживаем объём

Я проводил процесс по следующему алгоритму: сначала на низком токе ждал покрытия всей заготовки слоем меди, после этого увеличивал ток до 2А на дм2 и ждал окончания "полировки". В итоге получается блестящее медное покрытие.

Можно оставить изделия как есть, а можно сделать патинирование, т.е. искусственное состаривание.

Вариант первый - закрыть изделие в ёмкости с налитым нашатырным спиртом, контакта с жидкостью быть не должно. Для ускорения процесса можно добавить в нашатырь обычной пищевой соли. Процесс проводится по визуальному контролю, за полтора часа медь темнеет примерно вот так:

После чего шлифуем стальной мочалкой и вуаля!

Второй вариант: электрохимическое патинирование. Готовим электролит (на 1 литр):

- Медный купорос: 60г

- Сахар: 90г

- Едкий натр: 45г

- Кальцинированная сода: 20г

Примечания:

- "Плюс" на электроды, "минус" на заготовку

- Электролит держать горячим (~80 С)

- Напряжение 1-1.5В в зависимости от размера заготовки. Вообще можно попробовать ориентироваться по току!

- Повысить напряжение, чтобы очистить патину

В процессе на изделии нарастает оксидный слой, цвет которого зависит от времени проведения реакции. При плавном окунании можно получить градиенты от жёлтого до фиолетового:

Спасибо за внимание!

Привет, Пикабу! Делюсь подробнейшим двухчасовым гайдом по разводке плат в бесплатном редакторе EasyEDA с особенностями разводки под микроконтроллер (на примере AVR), а также рассмотрим заказ сборки платы силами китайцев, прошивку МК и работу с ним в среде Arduino.

Уроки направлены в первую очередь на новичков, которые хотят научиться делать платы под свои электронные поделки. Объясняю всё максимально простыми словами, как сам бы хотел слышать будучи новичком. Прикладываю план уроков, чтобы было понятно, о чём идёт речь:

Первая часть с канала AlexGyver - общий подробный гайд по работе в EasyEDA, включает в себя:

00:01:14 - Обзор возможностей программы

00:04:21 - О сайте и оффлайн версии

00:06:07 - Менеджер проектов и библиотек

00:12:00 - Ещё немного по интерфейсу

00:14:39 - Обзор инструментов рисования

00:16:30 - ВКЛЮЧАЕМ РУССКИЙ ЯЗЫК

00:17:39 - Обзор инструментов создания схемы

00:23:22 - Настройки в верхнем меню, экспорт схемы

00:24:50 - Продолжаем делать схему

00:27:50 - Доделываю свою схему

00:30:29 - Конвертируем схему в плату

00:31:00 - Верхнее меню PCB

00:34:14 - Правое меню PCB

00:38:01 - Инструменты разводки и оформления платы

00:47:25 - Готовимся к разводке

00:18:16 - Автотрассер, настройки

00:52:08 - Земляной полигон

00:56:01 - По поводу силовых частей платы

01:01:29 - Вставка компонентов в плату

01:02:58 - Привязываем 3D модели

01:06:04 - Создаём компонент схемы

01:08:00 - Создаём компонент платы

01:10:12 - Продолжаем делать его

01:10:28 - Привязываем футпринт к компоненту

01:11:50 - Режим симуляции

01:13:58 - Вывод картинки платы для ЛУТ

01:14:54 - Панелизация плат и заказ с JLCPCB

01:18:10 - Обзор полученных плат

01:20:09 - Переделал свою плату, обзор

01:21:58 - Создание "модуля"

01:22:49 - Пытаемся выгодно заказать платы =)

01:24:30 - Делаем плату для проекта из модулей

Вторая часть с канала Заметки Ардуинщика ориентирована на работу с микроконтроллером, особенности разводки платы, тактирования и прошивки при помощи программатора и bootloader'а.

01:51 - Зачем делать проект на плате?

04:22 - Три главных момента

04:57 - Тактирование

06:18 - Переходим в EasyEDA

08:24 - Частота тактирования

09:03 - Конденсатор и питание

09:45 - Кнопка перезагрузки

10:11 - Рекомендации по разводке платы

10:43 - Пример с ATtiny

10:51 - Прошивка

11:50 - Выводим UART

12:36 - Добавляю светодиоды

13:05 - Как прошиваться по USB?

13:57 - JLCPCB SMT сервис

14:43 - Заказ плат и сборки на JLCPCB

18:00 - Настройка Arduino IDE, ядра

18:45 - Фьюзы

20:51 - Немного о ксенофобии

22:31 - Обзор плат

23:52 - Ещё немного о тактировании

24:56 - Плата с ATtiny

26:34 - Плата с ATmega

Также прикладываю список "работы над ошибками и неточностями" из комментариев под видео:

Первая часть:

1. У инструмента "полигон" для печатной платы в настройках можно поставить "вырез" - тогда он сделает физически вырез в плате (при заказе у китайца), например так можно отделить высоковольтную часть, посмотрите например на ардуиновское реле

2. Русский язык в программе есть, смотрите дальше

3. Дорожки после неудачной разводки можно убрать при помощи Ctrl+Z

4. Всё дорожки с платы можно убрать из меню Edit/Unroute all

5. Можно вывести одиночную плату и сделать panel непосредственно на сайте jlcpcb (указать сколько штук). Выходит на несколько центов дешевле, чем заказывать плату с панелизацией EasyEda :)

Вторая часть:

1. "Минимальное количество компонентов" не всегда соответствует, чаще всего можно заказать пару штук при указанных 100+

2. USB-UART можно поставить CH340C - ей не нужен внешний кварц

3. 9:00 есть там в Basic кварц SMD на 8 МГц

4. 14:30 для SMT не V-cut, а второй способ, с отверстиями

5. Резистор на RST можно не ставить, если от RST не идёт длинная дорожка и/или нет кнопки

6. Электролиты и прочие емкости ставить до стабилизатора

7. Можно включить "Confirm Production file" - перед производством вам вышлют подтверждение и файлы для проверки, все ли в порядке

8. В "ядрах" нельзя писать чисто PB PD как в видео! Эти слова задефайнены на номера в порте, то есть PB0 и PD0 равны 0. Читайте описание ядер, в миникоре например нужно дописать PIN_ для работы с дигиталрайтом, например digitalWrite(PIN_PB5, HIGH)

9. Земля балластных конденсаторов от кварца должна идти отдельной дорогой (не полигоном) к ближайшей земляной ноге, чтобы прочие токи через нее не текли

10. Конденсатор 0.01 мкФ надо размещать рядом с каждым выводом питания, а для Avcc еще и бусинку последовательно добавить или хотя бы резистор

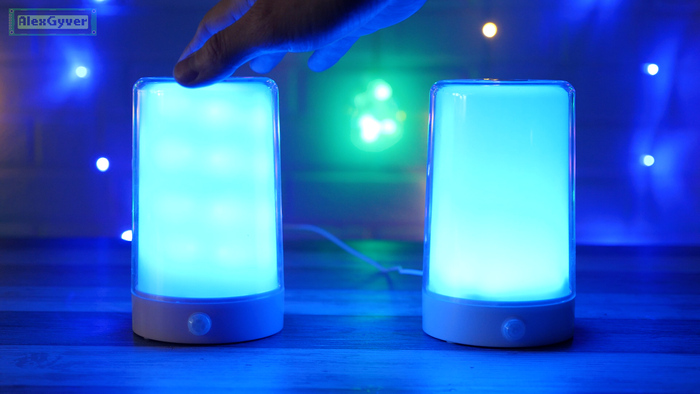

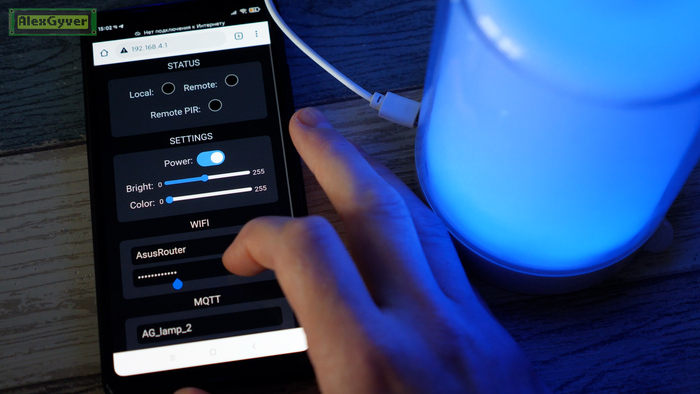

Скоро планирую сделать третью версию с весами и управлением через Web!
