Отсканировал в 3d вот египетских сфинксов на набережной рядом с домом, чот не верится, что им более 3500 лет.
Из спецоборудования использовалась 6-и метровая палка для мытья окон, фотик Сони, и удаленное управление камерой с телефона.
посмотреть в 3д тут- https://skfb.ly/6XFpM
172 снимка, плотное облако 7.000.000 точек
софт Agisoft Metashape, ZBrush.
На новой работе - новые задачи. сейчас - вдруг фотограмметрия. как расширение своих возможностей по моделингу. Собственно, суть проста: из кучи фотографий объекта получить 3D-модель. сразу с текстурами и дефектами. С той лишь разницей, что руководство уверено было , что «раз и готово в движок». Но нет, сетка модели получается дикой и страшной — в несколько сотен полигонов в движок совать — плохая идея. Да и текстура выходит из кучи кусочков. И это все нужно упрощать и улучшать.
В результате процесс работы превращается в :
- сделать много фотографий. хороших, подробных и разных. желательно при заполняющем свете, так что пасмурная погода лучше солнечной.
- Получить облако точек, из которых будет получена модель. Желательно уже тут — отрезать лишнее от фона.
- Упросить модель до вменяемого количества полигонов. Восстановить утерянное или найдя косяки — исправить сетку. А косяков выходит очень много. Тут приходится как укрупнять мелкое, так и уменьшать крупное.
- сделать развертку текстуры. Желательно хорошую, а не взрыв треугольников.
перенести текстуру с оригинала и после — исправить участки с проблемами.
получить хорошие материалы.
Неделя издевательства на выбор софта, подбор параметров, шаманство с бубном — в общем, технология понравилась. Тем более что с велосипедом открываются очень широкие возможности в поиске натурных объектов. Просто едешь по городу (или за город) и начинаешь прицеливать возможность сделать фото объекта и/или ценность, сложность и т.п.
Собственно ниже - результаты примерно двух-трех недель "охоты".

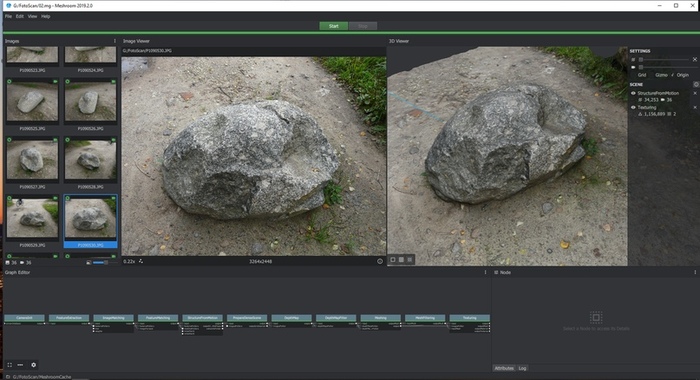

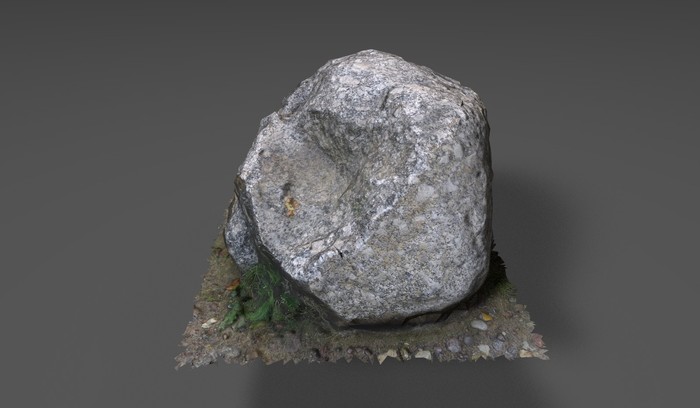

Камень из Ольгино. просто камень. С ним все просто. Обошел по кругу, сделал порядка 20-ти фото — И через пару часов плясок с бубном получен удобоваримый результат.

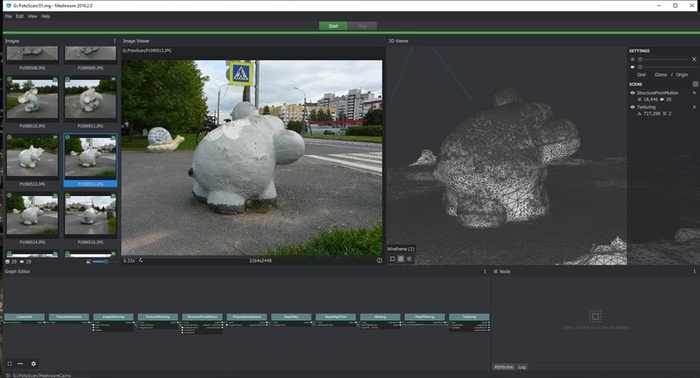

Слоник с Шуваловского. Все почти хорошо. «Почти» потому что в одном месте было сложно подобраться и там возникло большое некрасивое пятно крупной сетки. и при упрощении — пятно выходит еще хуже.
Пень с Елагина. Главный минус — он большой. в смысле действительно большой — верхний срез где-то на уровень головы. Так что при фотографировании пришлось изгаляться чтобы найти способ сфотографировать сверху. При этом — весьма разнообразная текстура.
И форма — нужно более продуманно сделать раскладку. Пришлось домешивать материалов для получения «еще более» деревянности.
Переходим все к более сложному и интересному. Скульптуры. Петроградка.

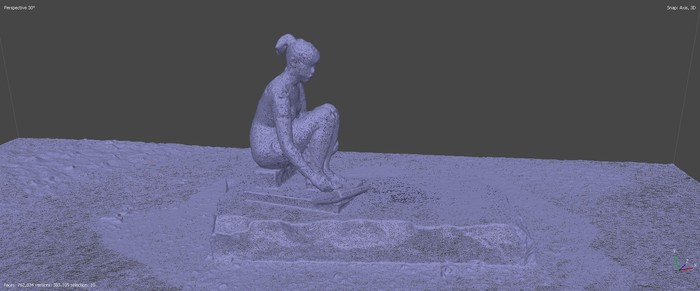

исходная сетка.
Во-первых, разные материалы. во вторых — есть блики металла, которые очень портят сканирование. в-третьих — есть сложная форма. Тут пришлось сложно чистить, сложно резать, подбирать материалы с смешивать текстуры. И не потерять переходы отливки скульптуры.

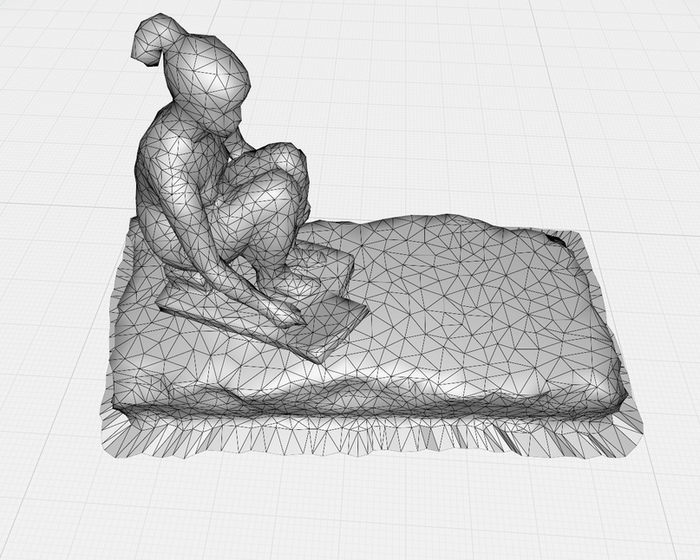

Сетка — средняя. Можно было конечно и лучше и проще.

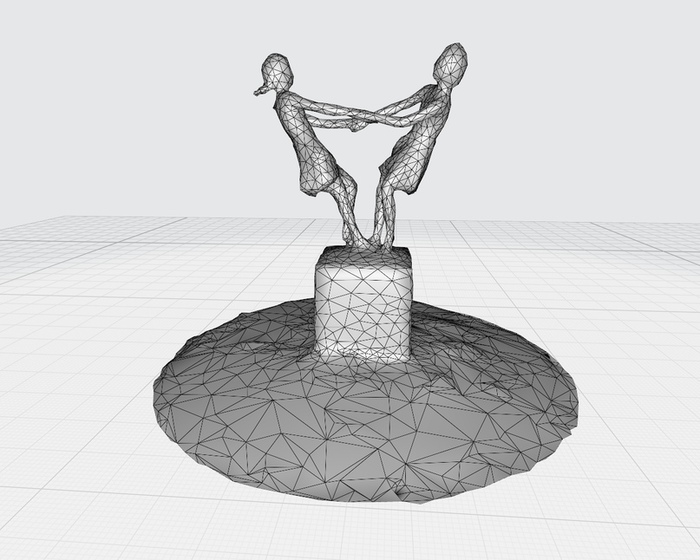

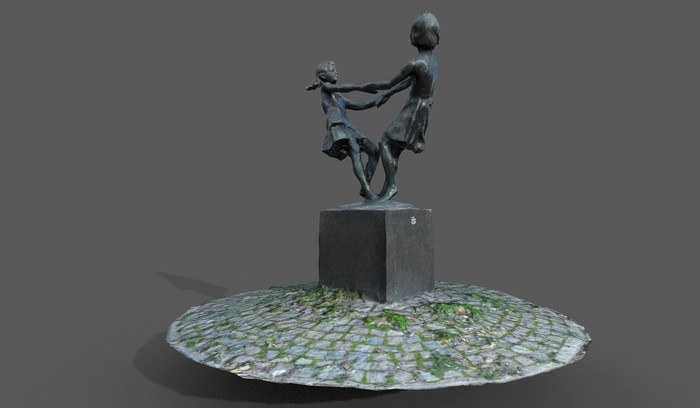

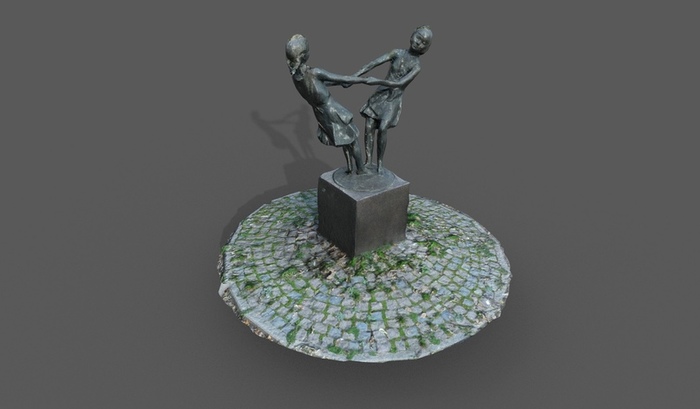

Пионерки с Каменноостровского. (хотя по гуглу это "Дружба" в сквере Аникушкина) Для начала пришлось выгнать голубей. Это засранцы явно патрулировали это место, так что после изгнания с головы одной особи — прилетело этих «дайпожрать» десятка два. Будучи посланными — обиженно улетели, но оставили одного «курлыка». Который взгромоздился опять же на голову.
Сложности — скульптура большая. Так что возможности сверху сфотографировать нет. Плюс сильно засрана голубями. И сложная форма. И ракурсы, так что «залезть под юбки» я просто забыл…..сделав в сумме 94 фото.
Так что восстановление сетки, восстановление текстуры, упрощение где можно в разумных пределах, сложная ретопология для текстуры, борьба с перфекционизмом в материалах… В общем, оказалась весьма сложная, но интересная и разнообразная задачка.
Дуб с заказника. Вообще дуб большой. Здоровый. И весь его сканировать даже не хотелось. но вот дупло…
После сканирования (из того что было отсканировано) пришлось как-нибудь разумно «сломать» вершину и закрыть дырку.
В общем, вот такое оно, вдруг внезапное новое занятие. Другой вопрос, что с этим всем теперь делать....
В качестве референсов использовал множество сканов с МРТ и фото
В описании было написано самсунг, но подробностей я не нашёл((
Привет, хочу поделиться опытом создания трехмерной модели школы. Видеоролик кратко поведает об истории здания. А в статье я расскажу о методике работы с фотографиями и покажу фотографии с пожара.
Летом, крыльцо школы было нашим излюбленным местом сбора. Оно выполняло роль общественного пространства для школьников и студентов. Вечером туда приходили "тусить" и знакомиться. Играть на гитаре и бухать пиво.
Мне запомнился школьный период с теплотой, а со зданием связано много добрых воспоминаний. Несколько раз снился сюжет, словно возвращаюсь домой и заглядываю в гости в школу. Иногда она была причудливо искажена, по логике мира сна, её восстанавливали и дорабатывали... Что-то во мне томилось. Не давало покоя. И захотелось её самому взять и нарисовать.
Однажды, мой приятель Алексей Ляпин показал способ, как при помощи бесплатного плагина для blender-а можно по фотографии подогнать ракурс и поле зрение камеры, чтобы их перспективы совпадали. Представьте подгонку виртуальной камеры под реальную (которой снимали фото) по положению в пространстве и фокусному расстоянию объектива. Тогда я и задумался, что эта методика поможет.

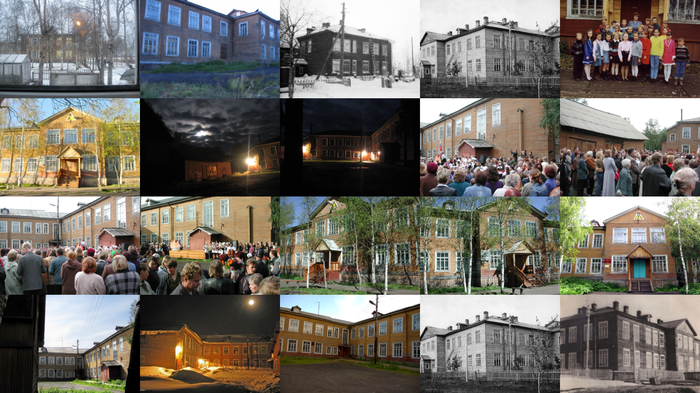

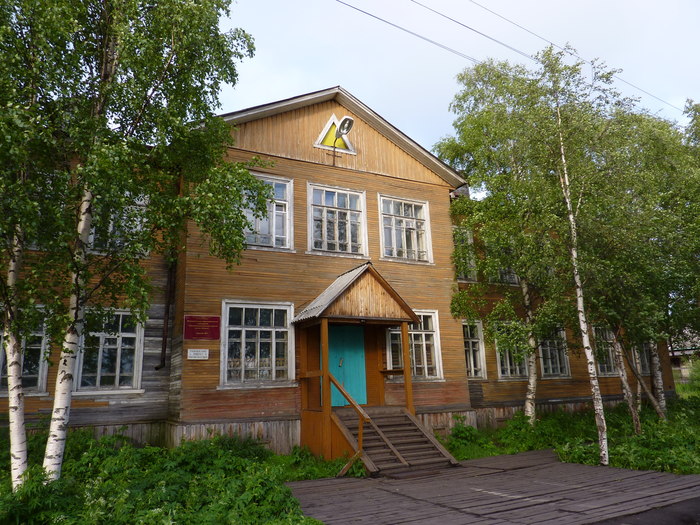

Фотографий со школой было достаточно, это радовало. Сделанные с разным освещением и погодой. И почти со всех ракурсов. Были цифровые, которые я сам снимал, так и из соцсетей. Были так же и фотокарточки, снятые еще на плёнку. Собрал всё в одну папку и стал разбираться.

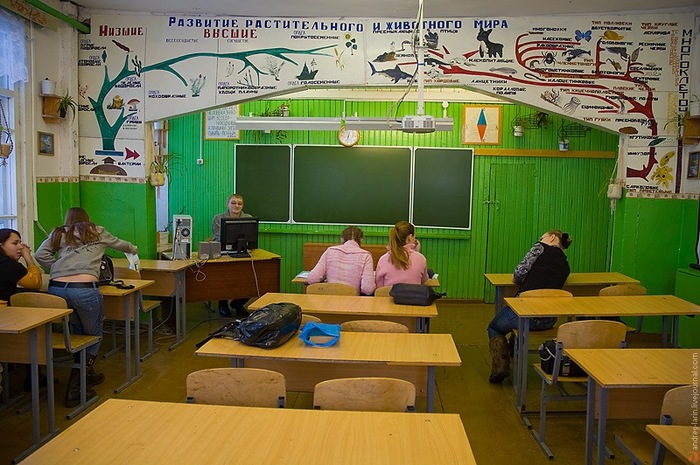

Заметка: повезло сделать несколько снимков интерьера на цифровую камеру. Зацените инфографику в кабинете биологии! Обожал залипать в эту схему на уроках. Самый глазастый найдет неведому зверушку.

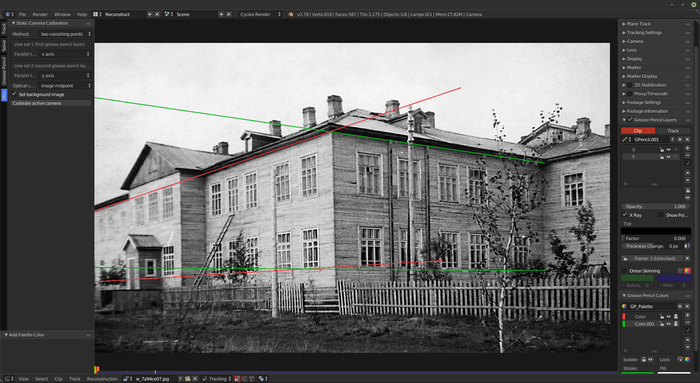

Методика работы с аддоном, примерно: открыть фотографию, прочертить четыре линии, которые должны попарно находиться на разных слоях Grease pencil... Эти линии необходимо ориентировать по прямоугольным объектам кадра. Это довольно серьезное ограничения метода, кстати. Потом нажать кнопку и камера в сцене может встать хаотичным образом ориентированной по отношению к точке отсчета...
Короче, я не вижу смысла вас этими подробностями утомлять, т.к. автор плагина в итоге сделал отдельное приложение. В котором работа упрощалась, становилась наглядней и приятней.

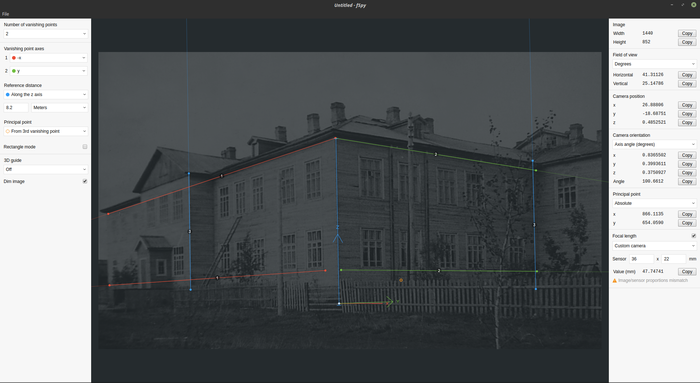

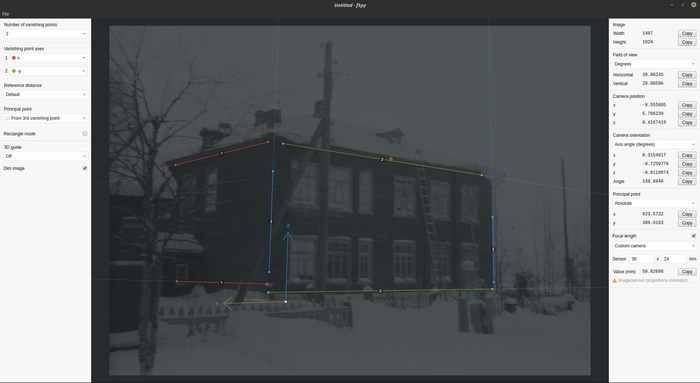

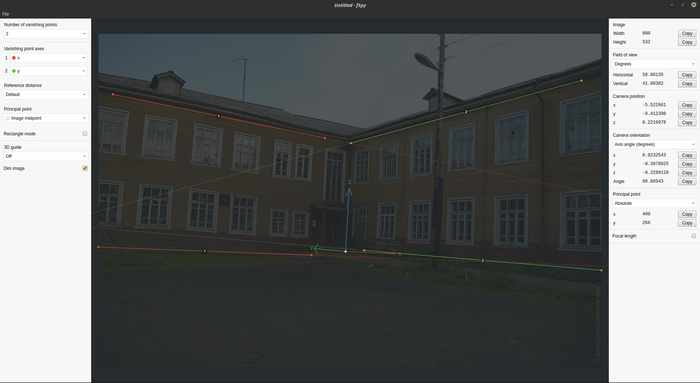

Программа называется fSpy, бесплатная и сделанная с душой. Это тот редкий случай программ, когда она маленькая, удобная, лаконичная и работает идеально. Еще и эстетически приятная, супер!

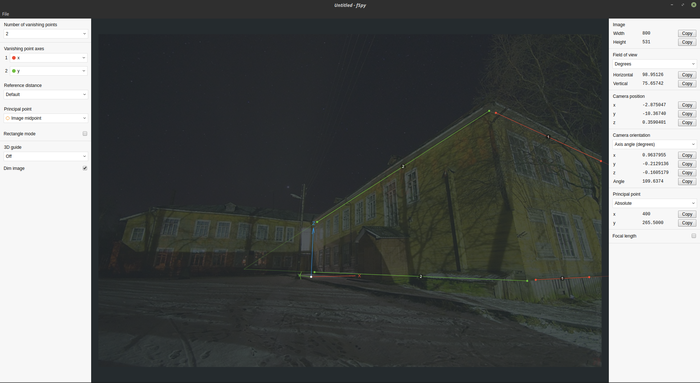

Этап выравнивания сначала показался рутиной. Но позже стал чем-то вроде сборки трёхмерного паззла. Когда осознаешь, что уже интуитивно чувствуешь перспективу и размеры это можно совмещать с прослушиванием кастов.
Внимание, вот для чего была эта вся подготовка.

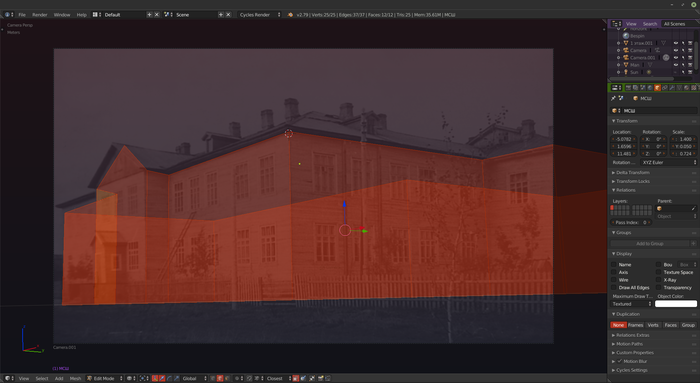

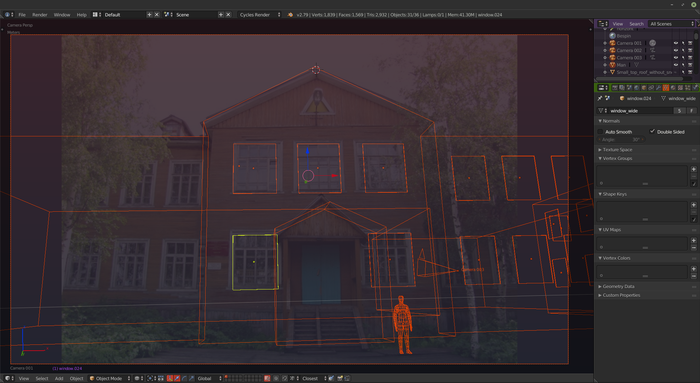

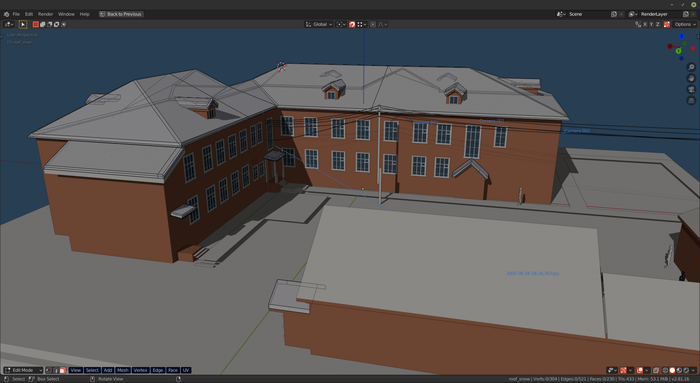

Теперь можно прямо из камеры в редакторе технично расставлять окошки, двери, стены и т.п. Без необходимости отвлекаться, что-то считать, измерять и т.п.
Это все выглядит просто, на деле наткнулся на множество мелких проблем и трудностей, даже пришлось два раза пересоздавать файл и начинать почти заново, т.к. допускал ошибки вначале.

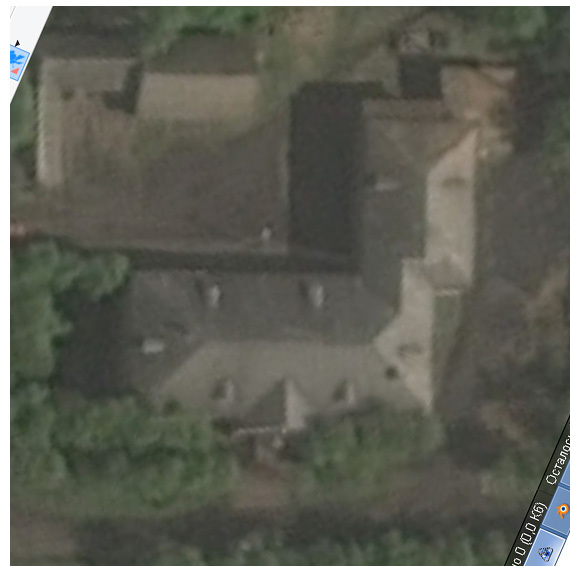

Большим подспорьем стал спутниковый снимок, я не помню откуда именно этот скриншот, но сейчас карты обновились. И школы уже нет. Здание ориентировано не по сторонам света, а для удобства. Есть даже пара фотографий с самолёта, но их уже не позволяет приложить лимит публикации.

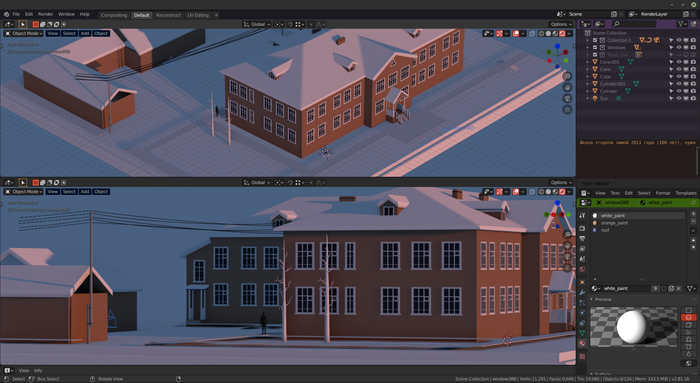

Далее следовала кропотливая работа, типа прорисовывания проводов, снега, крылечек...

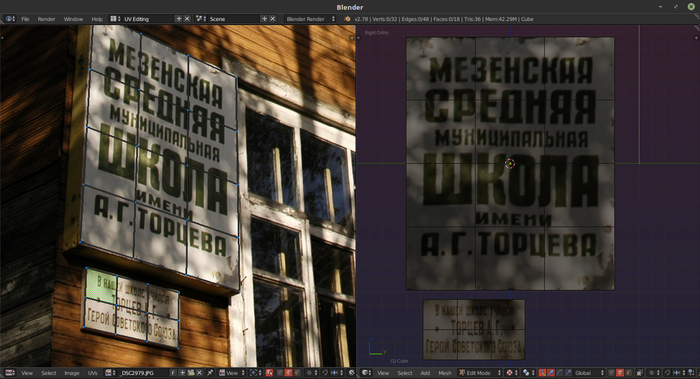

А к табличке применена техника "экстракции текстуры", мне нужна была она без текстурного искажения. Получил.
Перерисовка в векторе.

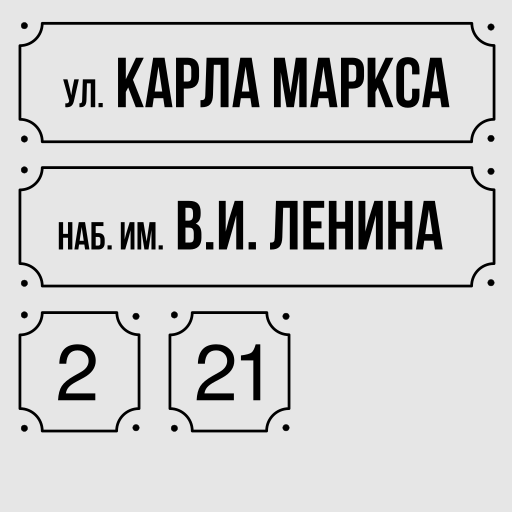

Адресные таблички.
Тут мы временно влечемся на моментыпожара. Фото: Ларин Владимир.

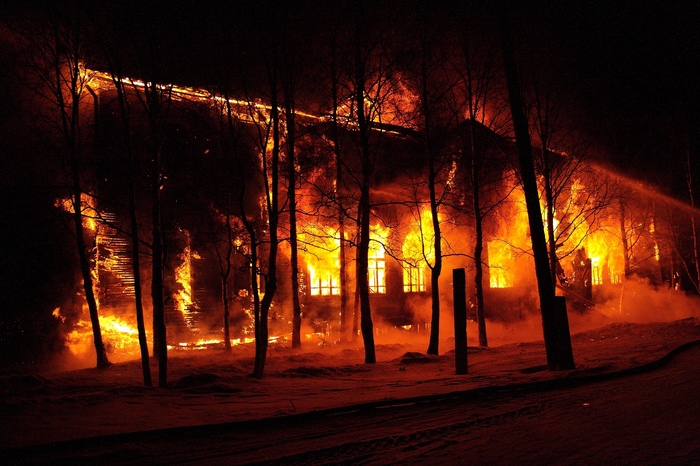

Вид со стороны главного входа (ракурс почти как вначале видеоролика).

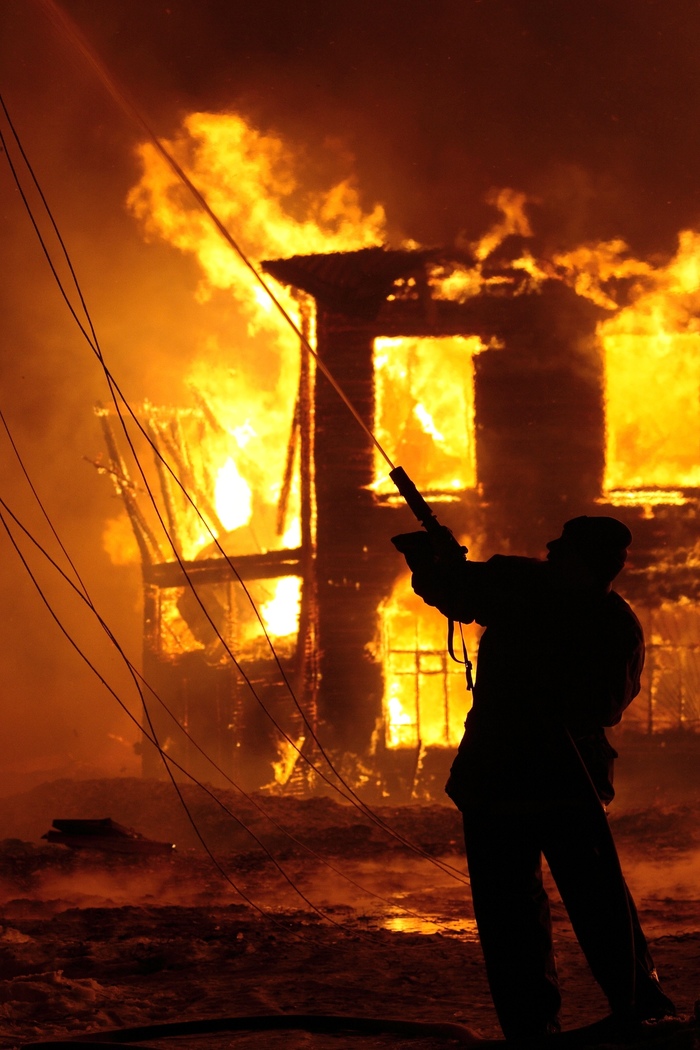

Упавшие по диагонали двора провода. Слева видим наполовину сгоревшую пристройку со входом. На втором этаже была библиотека. Её окна над головой пожарного.

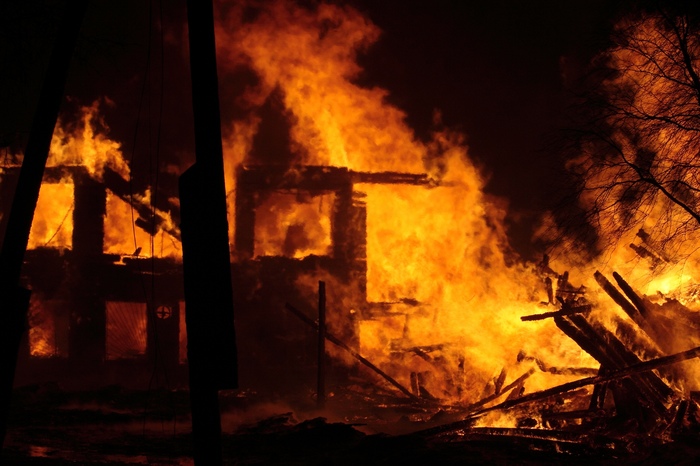

Вид на внутренний угол, где был вход. Со двора. На переднем плане Л-образная опора ЛЭП, которая стоит у въезда в мастерскую. Стены уже почти потеряли очертания.
Никто из людей не пострадал.

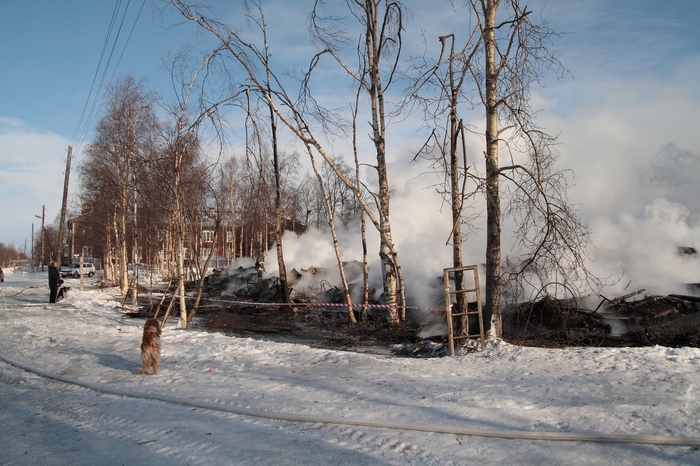

Вид места происшествия утром. Слышал байку, что пар и дым, остатки стен источали еще неделю... За правдивость не ручаюсь. Наблюдал подобный пожар, тоже происходивший зимой. Здания раза в три меньшего, чем школа. И действительно, пепелище дымило и пахло несколько дней.
Кстати, процесс горения таких объемов дерева выделяет много тепла. От излучения может оплавиться краска на соседних домах и потемнеть кора стоящих неподалёку деревьев. На фото выше этот эффект тоже можно наблюдать. Березы порыжели от обугливания жаром.
Но вернемся к основному повествованию.

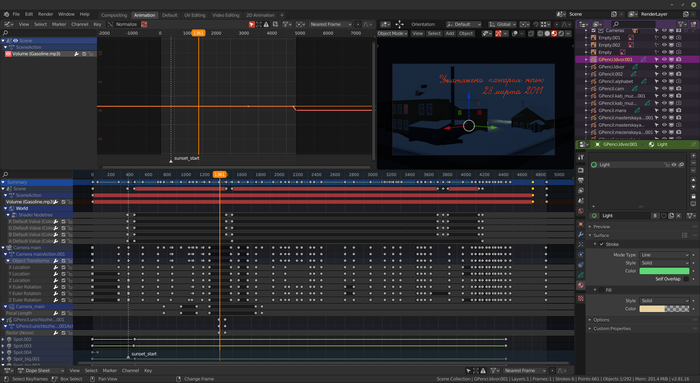

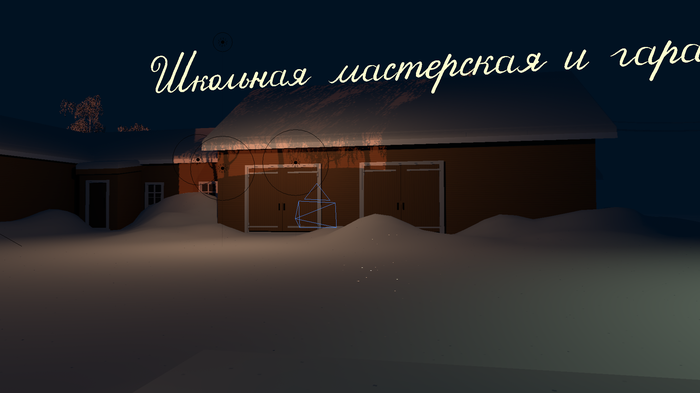

Я хотел опубликовать пост в ВК на каникулах и почти неделю корпел над анимацией, двигая ключи и рисуя эффекты.
Для создания особого настроения еще пару дней пошло на перерисовку школьного каллиграфического шрифта. Помните такой? Кто его застал сам?
А еще пришлось позалипать над созданием искристого материала снега, был получен бесценный опыт. Впрочем, как и от остальных работ над проектом.
Я буду рад, если вам понравилась статья. И интересно ли вам прочитать подобные, о других зданиях? Которые будут реконструироваться со временем.
Возможно будут какие-то предложения, пишите.
Спасибо за внимание!
P.S. если вам не безразлично архитектурное наследие нашей страны старайтесь фотографировать старые здания со всех сторон и делиться ими в интернете, возможно кому-то эти фотографии очень помогут.
