Где то, больше года назад, один хороший человек пролил свет на устройство опоры высоковольтной ЛЭП. Пост зашел многим, включая меня. Я решил продолжить просветительскую деятельность (поднять плюсов) по этой теме.
Представляю вашему вниманию!!!
АВТОТРАНСФОРМАТОР 330 киловольт!

Получает 330, отдаёт 110 и 10, а на остальные гудит.

Что то похожее гудит у меня на работе... А начнем мы с масла. Кто то вспомнит подсолнечное, кто то сливочное, а у нас трансформаторное!
а выглядит оно примерно так:

И что оно смазывает? А ничего! Оно служит для того что бы отводить тепло от обмотки Автотрансформатора и в качестве дополнительной изоляции токоведущих частей. А еще оно любит расширяться от нагревания и наоборот. И вот мы плавно переходим к расширительному баку для масла.
Видишь какой он большой стоит вверху?
А если я скажу что внутри он имеет 2 отделения и большооооой мешочек?
Без мешка это выглядит примерно так:

а мешочек, который помещается в большой отсек бака трансформатора выглядит так:

Как это работает? Все просто, масло расширяется в трансформаторе и "лишнее" уходит в расширительный бак. Про РПН чуть позже. А мешок, он же "пленочная защита" служит что бы масло расширялось и сужалось без контакта с воздухом.
А еще масло любить вытекать.... всегда, везде, безудержно и неумолимо (подстанционщики тихо матерятся в сторонке).
Так как это неизбежно, инженеры придумали приделать указатель уровня масла на расширительный бак, дабы диспетчер мог контролировать сколько еще масло осталось.
Без остановок движемся дальше.
Как уже было отмечено выше, масло забирает себе тепло от обмоток трансформатора. А следовательно его нужно охлаждать, дабы вернувшись к обмотке оно забрало очередную порцию тепла. Для этого у Автотрансформатора есть радиаторы с электродвигателями охлаждения, которые, не покладая лопастей, обдувают радиатор потоком свежего воздуха. А что же стоит под радиатором? Это маслонасос. Тут я думаю все понятно. Насос прокачивает масло через радиаторы для лучшего охлаждения.
А что же будет если произойдет внутренне повреждение Автотрансформатора? Масло нагреется и бак автотрансформатора лопнет? А вот и нет. Для таких случаев придумали сбросной клапан(или предохранительный, не нужно ругаться). Уже посмотрел на картинке? Молодец. Что же он из себя представляет? Представляет из семя мембрану, которая крепко держит масло внутри трансформатора когда все хорошо, однако не выдерживает и лопается когда масло решит резко расшириться.
Как известно, в узких кругах, масло служит еще и для изоляции внутри самого Автотрансформатора. А на это свойство масла влияет его "химическое" состояние. Наличие примесей, влаги и всего того что может образоваться в процессе эксплуатации. Однако и тут есть свои примочки, а именно: термосифонный фильтр. Это бочонок в который засыпан абсорбент (у нас это селикагель) и через который проходит масло, оставляя ненужные примеси.

А теперь популярно поговорим про РПН. Что бы не мучать честной народ формулировками (да простят меня энергетики) максимально упростим повествование. Когда вы включаете чайник или лампочку - вы не предупреждаете вашу энергоснабжающую организацию об этом. Нагрузка в сети увеличивается, а значит напряжение проседает (нет). Почему нет? Потому что есть оно - Регулирование Под Нагрузкой. Это устройство которое меняет число витков обмотки в Автотрансформаторе, а следовательно увеличивает или уменьшает выходное напряжение. Поэтому у вас в розетке практически неизменные 220 вольт. Всё это работает от автоматики, которая подаёт команду на электродвигатель который находится в электроприводе РПН, который вращает всю систему для переключение витков обмотки. Тавтология.
Вот мы подбираемся к завершению просветительского поста.
На десерт у нас остался высоковольтный ввод 330кВ. Для чего же надо, этот ваш ввод?
Все до безумия просто. Что бы ток, который проходит по проводу, прошёл к обмотке автотрансформатора, а не корпусу автотрансформатора. И представьте себе, ввод тоже может быть с маслом. А масло, как вы уже узнали, любит расширяться. Куда же оно уйдёт? Правильно, в расширительный бак ввода 330кВ. Правда есть один нюанс. Как вы могли заметить, расширительный бак ввода стоит ниже самого ввода, а следовательно должен был заполниться маслом. Тогда куда же должно расширяться масло? Все туда же. Внутри этого расширительного бака есть сильфоны. На просторах интернета, картинки с разрезом такого бака я не нашел. Однако, мы можем использовать воображение. Представьте бочонок, внутри которого есть шарик заполненный азотом. Когда жарко, масло расширяется, а шарик с азотом сжимается. А когда холодно, масло сужается, давление падает и шарик опять становиться больше, заполняя пустое пространство в бочонке. Бочонок - это расширительный бак, сильфон - шарик заполненный азотом. Очень важно что бы весь ввод оставался в масле.

У автотрансформатора есть еще много интересных вещей. Возможно о них напишу отдельно.
Буду рад услышать дополнения, замечания и пожелания.
На этом мой пост заканчивается. История вымышленная, все совпадения случайны.
P. S. Мой первый пост на Пикабу. Не судите слишком строго.

Недавно выкладывал пост про "описывавшийся трансформатор". Привезли вчера новый. Выпросили у соседей, который они поменяли по ДПМ. Сегодня выгружали. Сам не присутствовал. Фото от коллеги

Было страшно, но компания по перевозке и погрузке справилась. Привезли. "Столкнули" домкратами на штатное место.
По аварийному трансу пока неясно. Вскрытие купола покажет, что случилось с пациентом.
Тэц моя. Коллега мой. Тэг моё)

Создал 3D модель трансформатора и распечатал ее на 3D принтере из ABS пластика. Отличный подарок получился для любого человека, связанного с электричеством или энергетикой.

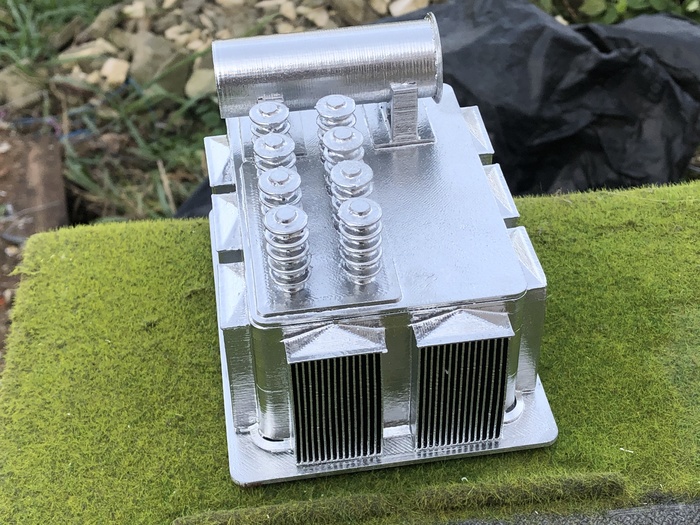

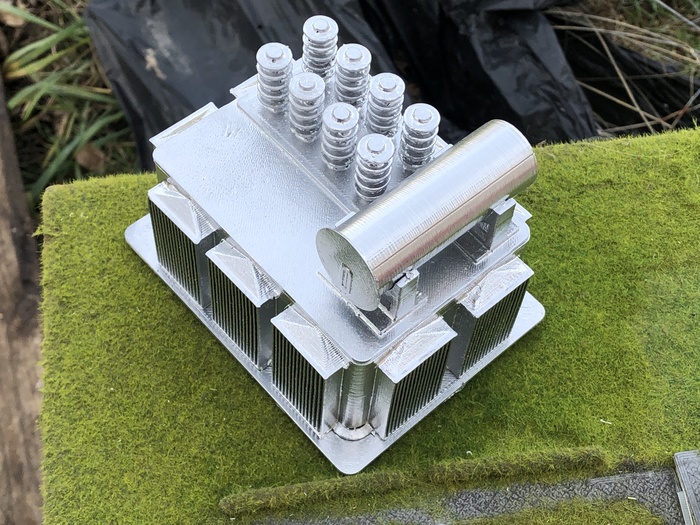

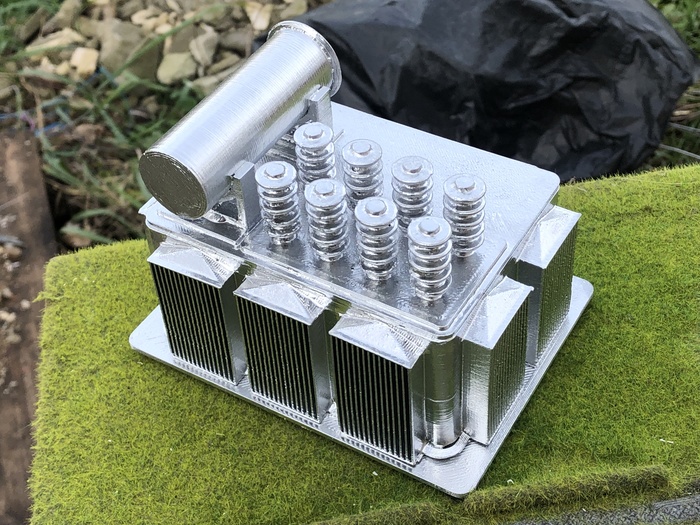

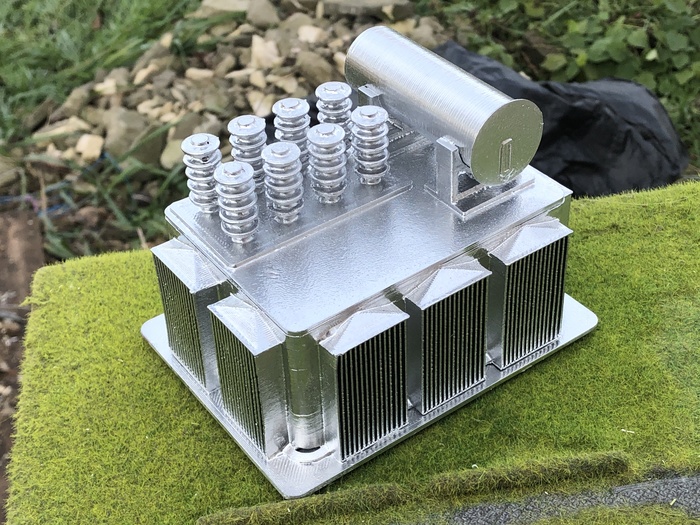

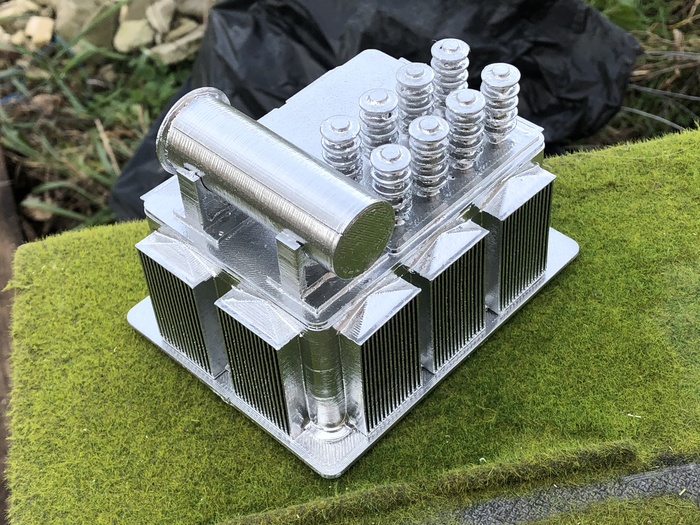

Делал эту модель 5 лет назад, тогда принтеры у меня были не такие крутые как сейчас, поэтому видно дефекты. Модель полностью пустотелая, но поскольку такие длинные расстояния без поддержек сделать сложно, сверху была сделана крышка. И на крышку уже установлены изоляторы и бак для масла.
