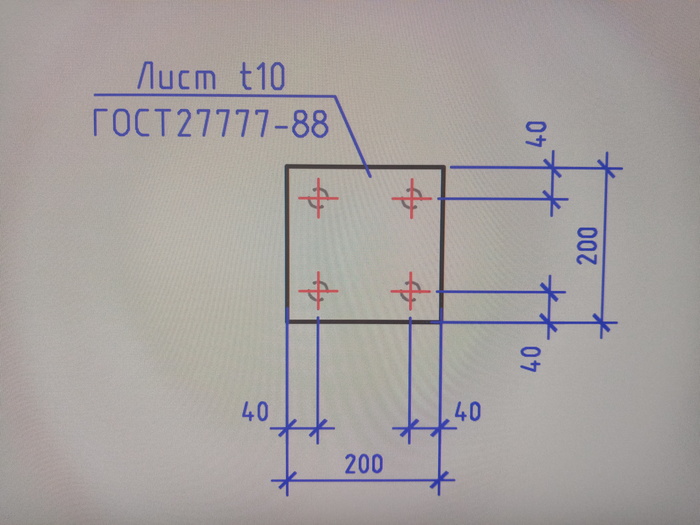

Звонят конструкторам с производства и срочно просят чертёж детали. Тупо стальной лист 200х200мм, пару минут и чертёж отправили.

Через час звонит главный инженер ржёт и говорит:

Г: Молодцы, оперативно, только исправьте опечатку на чертеже в ГОСТе на сталь, шутники блять. Да и сметчица в интернете стоимость материала этого найти не смогла.

P. S.  Видимо рука дрогнула...

Правильно ГОСТ27772-88 Прокат для строительных стальных конструкций.

У нас было ГОСТ27777-88 Сперма быков замороженная. О_о

Привет умельцам и мастерам. Имеется у меня такая история, подарили нож

(сталь Х12МФ) и решил я ему ножны сделать. Для начала решил проверить как вообще кожа формуется, взял обрезок, намочил и обернул вокруг клинка. Через три часа обнаружил вот это. Знаю что нужно оборачивать пленкой, но тут думал просто тест.

Собственно вопрос, может кто подскажет как это убрать с клинка?

И ведь до сих пор пользуются

В кои то веки совпало завершение проекта и пятница, а посему сам пикабушный бог (админ, получается?) велел пилить пост. Это был долгостройный долгострой, но не самый долгостройный в моем загашнике. Некоторым проектам нужно выстояться, ожидание должно заполниться, чтобы хорошенько так грокнуть, с оттяжечкой.
Итак, это, как многие, наверняка, догадались, у8а толщиной 6мм. Смешно выглядит текст с таким количеством запятых, правда? у8 у меня ныне идет на "авторские проекты" - их никто не заказывал, мне просто захотелось их сделать, а под рукой всегда навалом относительно дешевой ушки, так что вот вам исходничек:

Нож с таким типом рукоятки вы уже тут видели. Она чертовски удобна и я решил запилить еще один, но с клинком другого формата и иными финтифлюшками, вроде такой:

Нетипичный файлворк, по крайней мере я такой встречал только у одного ножедела и больше нигде. Пойдет по всему обуху. Его обязателно сделать до выведения спусков, чтобы было максимально ровно. А спуски будут вот такими:

Четыре отверстия в районе подпальцевой выемки нужны для крепления передних латунных накладок. Нарезал в них резьбу м3.
Добавил еще финтифлюшек, а именно намозольник для большого пальца и пару декоративных отверстий:

Больше отверстий богу отверстий! Угадайте которые из них для крепления текстолитовых накладок (подсказка: те, что с резьбой):

После всех этих манипуляций можно переходить к ТО. Под термообработкой обычно имеют в виду закалку, но перед ней, как правило, идет нормализация. Эта процедура заключается в нагреве заготовки до определенных температур (разных для всех марок стали) для снятия внутренних напряжений, вызванных механической обработкой. Забугорные коллеги, кстати, упоминают еще одно замечательное свойство нормализации - она незначительно снижает прокаливаемость стали, что ценно, если вы хотите делать зонную закалку.
Я обычно про нормализацию не упоминаю, но тут особый случай. Смотрите сами, я даже видос снял (хотел перегнать в гифку, ибо не люблю видео на пикабу, но гифка слишком жирная поучилась, не добавляется). Обратите внимание на распределение теплоты в районе клинка:

Эти волны горячих/холодных областей показались мне весьма занятными. Если кто сможет объяснить почему металл остывает таким образом, тому почет и уважуха. Ясно, что такое происходит из-за разницы в сечении, но это никак не помогает в понимании происходящего.
Еще один странный эффект, полученный тройной нормализацией - это полосы (пластинчатого перлита на фоне перлита зернового, я полагаю, но могу ошибаться, поправьте, кто знает?) повторяющие распределение теплоты из видоса:

Таким образом, имеем перестройку структуры стали соответствующую изменениям в сечении клинка заготовки. Занятная штука, но эстетическая ценность таких полосок спорна, увидите дальше, что это дает при проявке хамона.
А пока - обмазка и финальные шаги ТО. Закалка с 790 в подогретое масло, отпуск 175 градусов 2 часа:

С полировкой особо не заморачивался, до 1500 грит + продольный сатин.
Полированный мерзавец:

Что имеем после протравки в хлорном железе и полировки пастой:

Вот эта лохматость линии закалки в районе кончика - результат нормализации. Вместо сплошной линии получается дождик. Ну это на любителя, кому-то понравится, кому-то нет, но опыт ценный.

С клинком закончили, теперь идет очередь рукоятки, для этого вернемся назад во времени!
На задние накладки идет текстолит:

Так накладки выглядят уже после обработки всеми мыслимыми шкурками и полиролью:

На передние накладки идет латунь толщиной 6мм:

Обточка и полировка задней левой, ибо все равно после дятлинга и чернения никаких следов от наждачки на них заметно не будет:

Чернение в любимом нашатыре. Пары нашатыря - вместо тысячи слов

Потом все это собирается воедино и получается вот чего:

Ножны для мерзавца делались очень долго, потому что то одного не хватает, то другого нет, то еще какая-то херня происходит. В общем долго делались ножны. Под клепки пришлось самостоятельно делать винтики, ибо стандартные, что шли в комплекте слишком короткие.

Лучший вид на обух-протектор:

Ну и, конечно же, фотка на фоне ковра и грязных ног:

ТТХ:
длина лезвия: 100 мм
ширина лезвия: 40 мм в самом широком месте
длина рукояти: 110 мм
толщина рукояти: 22 мм в самом ожиревшем месте
толщина обуха: 6 мм
вес без ножен: 297 грамм (весы появились, ага)
почему не ХО: избыточный изгиб обуха (более 15 мм между линией обуха и центральной линией)

объяснить автору без цензуры за тупую нормализацию можно тут: https://vk.com/pes04nitsa
