Загадочная коробочка DiSEqC

DiSEqC это не такое уж и простое устройство как многие думают. В двух словах это высокочастотный коммутатор сигнала в широком диапазоне частот с программным управлением.

Внутри у него присутствует как правило специализированный или стандартный микроконтроллер с программным обеспечением. Который переключает сигнал с разных ходов на один выход. Одновременно сигнал может поступать только с одного входа. Управляется это устройство при помощи специального языка, точнее сказать протокола управления DiSEqC .

И правильнее было бы это устройство называть свитч (switch) или просто коммутатор. А не как уж не дисек. Также если вы заметили после слова DiSEqC часто стоят цифры. Они то и различают варианты протоколов управления разными устройствами. Например 4-портовый дисек или 8 портовый , а можно управлять и Мотоподвесом.

Секретные возможности Дисека (DiSEqC )

Многие не догадываются о том что дисек можно использовать и не по прямому назначению (то есть коммутировать сигнал со спутниковых головок ).Так как дисек это электронный коммутатор с довольно большим частотным диапазоном. То его можно использовать и для переключения сигналов с других устройств. Например коммутация эфирных антенн Т2 или переключение камер видео наблюдения. Вообще я не встречал чтобы дисек так использовали. Но если у вас есть такая информация то дайте пожалуйста ссылку в коментарии. Я думаю что многие не задумывались и не догадывались о таком его применениях. Например как подключить по одному кабелю спутниковую антенну и эфирную для аналогового или Т2 телевидения. Также переключать все это антенное хозяйство используя пульт дистанционного управления от тюнера. А еще в добавок усилитель антенны (например Полька) питать от спутникового тюнера.

С чего все началось

Мне нужно было поставить польскую антенну с усилителем, (пробовал и без усилителя) примерно там же где стоит спутниковая антенна. А тянуть дополнительный кабель мне не хотелось. Сверлить стены и так далее. И я начал экспериментировать. Варианты перепробовал разные пока не сделать так чтобы эфирная антенна работала по тому же кабелю что и спутниковая антенна и переключалась и питалась она также не от отдельного блока питания, а от тюнера. И так более подробно.

1. Для этого выбираем свободный порт дисека к которому подключаем эфирную антенну, главное чтобы эта антенна не имела короткозамкнутого вибратора. Например как у меня усилитель. Если вас антенна без усилителя с короткозамкнутым вибратором, то нужно поставить разделительный конденсатор.

2. На этот свободный порт дисека прикручиваем эфирную антенну.

3. И как видно из схемы возле телевизора я ставлю разделительный клочок, который пускает сигнал от польской антенны в телевизор или тюнер Т2, а сигнал от спутниковой антенны в спутниковый тюнер и пропускает питание в сторону спутниковой тарелки .

4.Из уже работающих у вас спутников выбираем любой.

5.На нем выбираю рабочую частоту с вертикальной поляризацией. Это питание головки 13 вольт . Я для примера возьму 12284 V 27500. И запоминаем ее или записываем.

6. В меню тюнера выбираем любой не нужный ,то есть неиспользуемый спутник.

7. Временно выставляю порт дисека который у меня соответствует выбранному спутнику . Потом после всех настроек поменяем его на тот порт к которому подключена польская антенна.

8. В настройках этого спутника выбираем любой транспондер И редактирую его на те настройки которые записал раньше. Можно просто создать новый транспондер.

9. Сканирую только эту частоту. На любом просканированном канале и будет работать наша эфирная антенна. Можно выбрать один и переименовать его. А также передвинуть его куда вам нужно.

10. После всех этих манипуляций переключаем порт дисека на этом спутнике на тот к которому у вас подключена польская антенна. И сохраняем.

11. Теперь если вы хотите смотреть эфирную Антенну (я смотрю и аналоговое телевидение и т2) на эту антенну то на пульте спутникового тюнера включаю тот канал.Который мы подготовили раньше. С того ненужного спутника. Переходим на пульт управления телевизором и клацаем по каналам. Если они еще не настроены то настраиваем. А если у вас внешний тюнер т2 то переходите на пульт управления тюнером т2 и не забыть переключить входа телевизора на другой источник сигнала. Надеюсь стало более-менее понятно сама суть этой конструкция.

Если у вас дисек на 6 или 8 портов , то можно по этому принципу подключить несколько эфирных антенн. . Это даже получается удобней чем две антенны просто чем через сплиттер , потому что через дисек они не будут мешать друг другу.

Ответы на вопросы:

Мне уже не один раз задают вопрос » Можно ли эту схему применить для тюнеров Комбо ? «

Однозначно ответить не могу и объясню почему . Тюнеров комбо существует множество вариантов. У меня в наличии было только четыре, а пробы я проводил на трех. На всё как всегда не хватает времени. Скорее всего и у вас заработает но лучше проверить. Сейчас я расскажу как.

Нужно проверить остаётся ли на дисеке включенным порт с нашей эфирной антенной после переключения тюнера на Т2. Сделать это можно при помощи простого устройство которое я описывала вот в этой статье:

А также можно проверить экспериментально на реальной Т2 антенне. Ну тогда прежде чем подключить антенну через дисек, желательно отключить её напрямую и проверить правильность направления на ретранслятор, а так же работоспособность. Потом после этого только подключать уже через дисек. Схема подключения к тюнеру комбо ничем не отличается от приведенной выше. Главное не попутать какой разъём идёт у вас на спутниковые вход тюнера, а какой на Т2.

И не забудьте на Т2 выключить питание антенны. Потому что как я уже говорил антенна Т2 будет получать питание от спутникового тюнера.

Оригинал Статьи: Как к ДИСЕКу подключить эфирную антенну Т2

Да ремонт Дисека возможен

Если подходить с той точки зрения что всё что сделано человеком доступно для повторения и также все можно отремонтировать.

И это конечно справедливо. Но есть такое понятие как рентабельность ремонта. Или как гласит народная мудрость «Овчинка выделки не стоит»

Во-первых.

Прежде чем приступать к ремонту нужно оценить все эти за и против.

И как всегда рентабельность чего-либо начинается с оценочной стоимости этого изделия. Будем конечно же разбирать на примере того же дисика. И разбить эти устройства нужно на несколько групп.

В Первую группу войдут самые дешёвые. Которые можно купить по цене до 1 доллара. Они поддерживают подключение до 4 головок на один тюнер.

И рентабельность ремонта этих устройств минимальна. Конечно же если вы не подходите к этому ремонту просто как хобби. У вас появилось желание что-то сделать своими руками. Тогда конечно да. В противном случае проще купить новый.

Вторая группа это более сложное устройство. Которое на внешний вид иногда могут и не отличаться от первой группы. потому что они также могут иметь 4 входа 1 выход. Хотя они бывают и на 6 ходов и на 8. Ну все эти устройства работают с тюнером по-другому, более сложному протоколу. А главное. То что они поддерживают подключение большего количества головок. И каждый из их них по может расширять количество подключаемых головок. И поддерживает подключение ещё одного дискотека из первой группы на любой из своих входов.

Главное то что эти диски в разы дороже предыдущих. Это все делает рентабельность их ремонтом намного выше.

Существует ещё одна две промежуточных группы дисеков. Которые также стоит попробовать отремонтировать. А не выкидывать сразу на мусорку.

Во-вторых.

Сразу же нужно оценить свои возможности Если вы никогда не держали в руках паяльник. А ещё если даже у вас его нет в наличии. то вряд ли стоит сразу же браться за ремонт дисика.

Ну и конечно. Какие-то Элементарные знания Радиоэлектроники. Чтобы хотя бы можно было отличить диод от резистора. Уметь проверить транзистор и так далее.

И в-третьих.

Стоит оценить из-за чего дисик вышел из строя. Допустим если затекала туда вода. То это одно. Или вы случайно замкнули вход Дисека. Это другое. Гроза третье.

Итак приступаем к ремонту

Вышла из строя главная микросхема

Самая главная деталь каждого Дисека- контроллер. Это небольшая микросхема. Как правило на 8 выводов. Но бывают и больше. Например 16. Главное её достоинство, то что они довольно надёжные. Выходят из строя очень редко. И в основном это из-за грозы. Чаще всего при таком дефекте Дисек перестаёт работать полностью. А не какие-то отдельные его порты.

Как правило если вышел из строя контроллер. То дисек ремонтировать не стоит. Проще будет купить новый.

В Дисек затекала вода

Дефект чаще всего несложной. Восстанавливается промыванием платы от ржавчины и окислов. А также восстановлением дорожек если они разрушены. Иногда бывают в таких случаях выходят из строя и транзисторы или диоды. Но это не часто.

Случайно замкнули один из выходов

Например спешили. И не прозвонили кабель после переделки F накруток. Или подключали головки на включённом тюнере. Всё это может привести к выходу одного из портов дисика.

Ремонтируются такой дефект довольно легко. Чаще всего выходят из строя транзистор. Который отвечает за данный порт, иногда нужно заменить диод.

Проверить и найти нерабочую деталь можно любым прибором. Аналоговым или цифровым это неважно. И чаще всего найти нерабочую деталь можно даже не выпаивая её из платы.

Нужно ли искать схемы для ремонта диска

Как правило схема дисков довольно простые и однотипные. А также найти схему конкретно вашего дисика даже в Интернете у вас вряд ли получится. Да она как правило и не нужна.

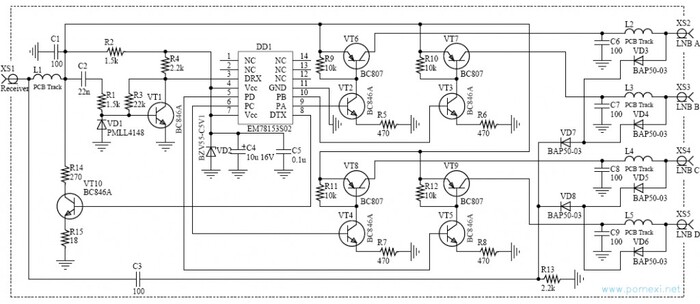

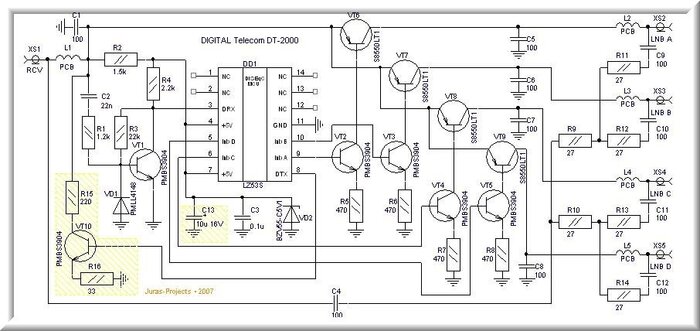

Я для образца вам приведу несколько схем дисков. Которых как правило вам хватит чтобы разобраться как он устроен. А также разобраться с тонкостями ремонта.

Где брать детали

Бежать сразу в магазин или на радио рынок не стоит. Я думаю у каждого из вас найдётся хотя бы ещё один сгоревший ранее дисик. Так вот детали вы спокойно можете взять из него. Только перед этим не забывайте их проверять.
