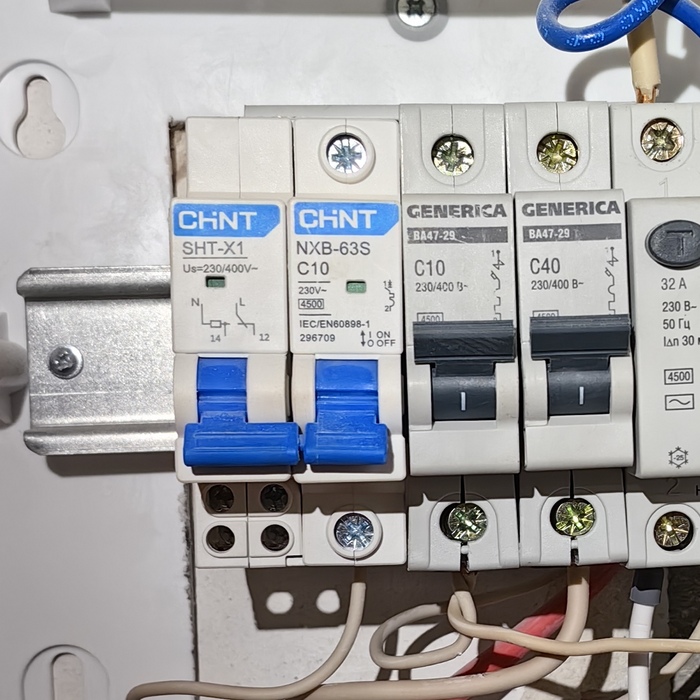

Позвали тут в новостройке доп розетку вывести из щитка в прихожей. С монтажом закончил, время чуток осталось, осматриваю начинку. Вижу реле пожарной сигнализации на автомате вентиляции

Ого, думаю, что то новое, прежде такого не встречал в жилом фонде, но, как оказалось, оно не подключено к самой сигнализации, то есть роль свою не выполняет, ладно думаю, может позже доделают, ведь кабель управления заведён. Смотрю дальше, вижу провода отходящие заизолированы, видимо коротко откусли и решили нарастить таким способом, изоленту убираю, а там классика в виде скруток

Ну и под занавес решил диф автомат проверить подключением нагрузки с утечкой. Бац! Свет погас, но автомат не отключился

А отключился диф на площадке

Еще раз всё перепроверил, провёл серию тестов с разной нагрузкой и разным подключением, много всего расписывать, но результат следующий: диф на 100мА (тот что на площадке) более чувствительный или быстродействующий чем квартирный на 30мА, последний отключился только при создании утечки через лампочку накаливания в обход вводного дифа, ибо когда утечка идёт через оба всегда отключался подъездный. Теперь нужно как то это все преподнести хозяевам ))

Всем привет! Искал профильные форумы, где можно было бы получить консультацию и потом подумал: "Хм, вот же есть наш Пикабу! Тут тебя сначала пошлют, а потом могут и что-то дельное подсказать."

Проблема, если кратко, заключается в отсутствии селективности в цепи, где есть инверторный стабилизатор.

Ситуация складывается такая. Установили в доме в щите стабилизатор инверторный, Штиль на 3 фазы, 15 кВА. По инструкции в нём идёт встроенная защита от КЗ и перегрузок, есть и байпас.

Схема выглядит так: на вводе дома 3 фазы, на столбе в 25 метрах от домового щита, стоит трёхполюсный АВ С40А. Далее в щите дома стоит АВ В32А, после сам стабилизатор и групповые дифы по В10-16А. Так вот, проблема заключается в том, что при КЗ на одной из групп, вылетела вся цепь и стабилизатор уехал на КЗ в гарантийный ремонт. Первый раз рабочие работали с электросваркой, а второй раз электрочайник замкнуло.

Вопрос, который хотелось бы прояснить - почему при КЗ выбивает настолько всё, что в 25 метрах после стабилизатора отключается ввод. Он как-то усиливает КЗ в обратную сторону? Как при выключении группового автомата может повреждаться стабилизатор со встроенной защитой? Стоит ли перенести АВ В32А на его выход, чтобы хоть к столбу не нужно было ходить, а ,в идеале, защитить стаб дополнительно? Какие есть варианты решения? Однозначного ответа свои электрики дать не смогли, среди предложений было поменять ввод с кривой С на  D, но я чувствую, что это война не в ту сторону. Буду признателен на ваши мнения!
