Начало тут https://pikabu.ru/story/svetomuzyika_cherez_lpt_port_chast_1...

Далее была разведена схема с подготовлена печатка, с помощью сервиса easyeda. Выглядела схема Вот так:

По компонентам решил ставить SMD резисторы, так-как нагрузки они не несут, только обвязку. Не знаю насколько верно моё суждение. Я взял 1206, на 0.25 Вт. И вот тут знающие, ответе в комментариях, - выдержат они нагрузку в 40-60Вт от ламп накаливания?

Разводка платы - ото целая наука, куча вариантов, как лучше развести, что бы ничего не мешало друг другу корпусами. И прочие радости.

Самодельное изготовление плат типа ЛУТ - я решил, что запариваться этим не имею желания, и буду заказывать на производстве. Написал первым попавшимся производителям с Али, спросил о цене, и по самому бюджету стоимость $28 + $4 доставка ,.. дороговато. Заказал там же на Easyeda, вышло $2 + $10 за доставку, что меня устроило. Уже потом я узнал о еще каких-то производителях, типа там еще дешевле, но мне кажется будет примерно теже $10-12. И стал ждать. И тут меня стал волновать один вопрос, - плата 2-х сторонняя, и отверстия для деталек будут металлизированы или нет, т.к. если они не металлизированы, то запаивать детальё придется с обеих сторон, что сложнее.

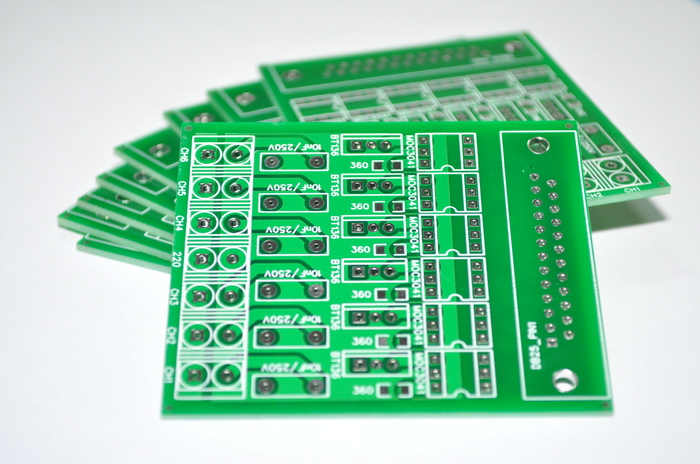

Пришли платки через 3 недели, и отверстия металлизированы - отлично.

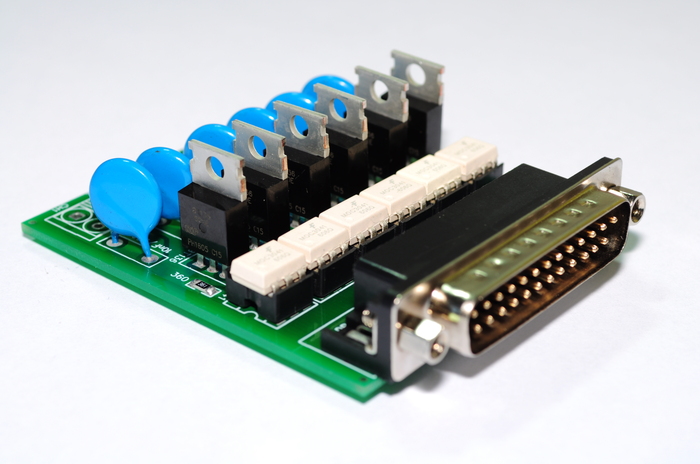

Пару часов и платка готова:

Осталось самое сложное, - найти софиты. А это оказывается то еще занятие. Конечно, если взять по 1к рэ за 1 штуку, и потратить 6к руб. то это просто. Но тратить столько денежек мне жалко, мой внутренний еврей не позволяет. Есть вариант найти в магазине лампы на прищепке, они стоят по 400 руб, но 1. тоже дороговато, 2. Максимум нашёл 2 штуки в наличии, и больше нету... Нашёл на всем известном сайте объявлений круглые советские фары (прожектора) для Авто по 250 руб - отличный вариант, но 4 штуки только. Вообщем ищу прожектора - 6 штук.

Начало.

Для того что бы все это безобразие начало работать как светомузыка, - нужна какая-то программулина которая бы этим управляла. В интернете полно всяких программулин которые так или иначе умеют это делать, но все они работают по одному и тому же принципу - Делят аудиосигнал на частоты и передают информацию в порт. Меня же такой расклад дел не устраивал. Я, как человек из 80-х, и многие из таких же как я помнят старые советские СДУ типа Дельта-01, Янтарь-01 и др. У них принцип работы заключался не только в делении на частоты, но и немного другие эффекты.

Помимо стандартных Низких Частот, Средних Частот и Высоких Частот, имеются какие-то мифические ППЧ, ППГ, ОПГ, - как это расшифровывается я хз. Но имею представление что

ППЧ - Общий частотный уровень, ППГ - Общий уровень громкость, и ОПГ - Обратный уровню громкости (или как любят называть "фон"). Как оно работает: ППЧ - берется вся частотная составляющая входного сигнала, и если полученное значение больше выставленного уровня - вкл лампу. ППГ - аналогично, но по уровню громкости, а ОПГ - Обратная громкости, если громкость ниже выставленного - вкл.

И взяв за основу эти данные, я состряпал свою моргалку с преферансом и поэтессами. Пощупать можно тут  http://scrators.(народ).ru/InLevel.rar

Как оно работает:

Заходим в звуковые устройства своего ПК, и на вкладке запись выбираем Стерео Микшер. т.е. Входным сигналом у нас будет всё что играет в системе.

Ползунки чувствительности - это порог срабатывания того или иного эффекта.

Общая - Общая чувствительность, нужна для того, что бы корректировать входящий уровень сигнала, например когда музыка очень тихая. функция "Авто" сама подставляет и корректирует нужное значение, что бы уровень был нужным на всем диапазоне воспроизведения, что даже если в песенке будет тихая партия, то эффекты срабатывали.

Плавность - время затухания "лампочки" после включения, - мало интересно в рамках проекта.

Диапазоны - Выбор границ определения НЧ, СЧ, ВЧ. Весь диапазон от 0 до 255.

FS - Полный экран, кружки которые изображают лампы будут на весь экран, выход из режима - ALT+F4.

LPT - Ставим галку, - данные будут отправлять на LPT порт. Будет нужно далее.

LPT HELP - Маленькая инфа, о том куда подклучаться в LPT порту.

На этом первая часть заканчивается. Далее - разработка схемы, трассировка платы, заказ платы на производстве.

Ждем когда почта привезет детальки и платы.

Всем спасибо за внимание!
