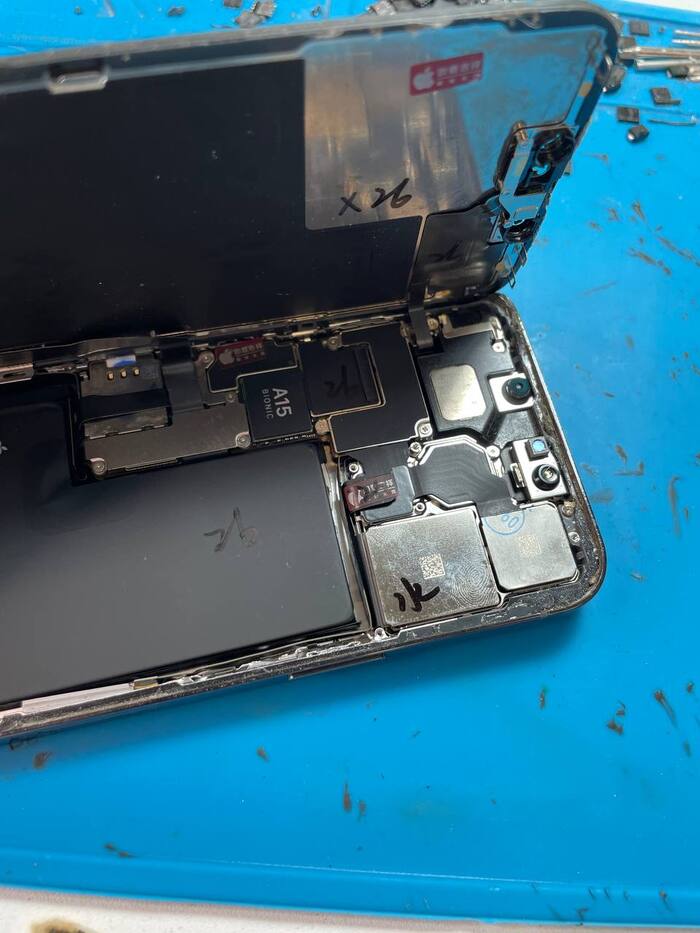

Устройство прислали из другого города на замену задней крышки. Пользователь был уверен, что телефон уже разбирали судя по пыли на основной камере. Но его не только разбирали, но и заменили корпус, стекло дисплея и восстановили работу основной камеры. Внутри запчасти остались оригинальными, хоть и все облеплено наклейками и сделаны пометки  маркером.

Перед полной разборкой проверяются все функции. Дисплей практический сам выпрыгнул в руки, так как не было никакой влагозащитной проклейки. Внутренности в пыли, в мелком мусоре и даже затесался какой-то волос.

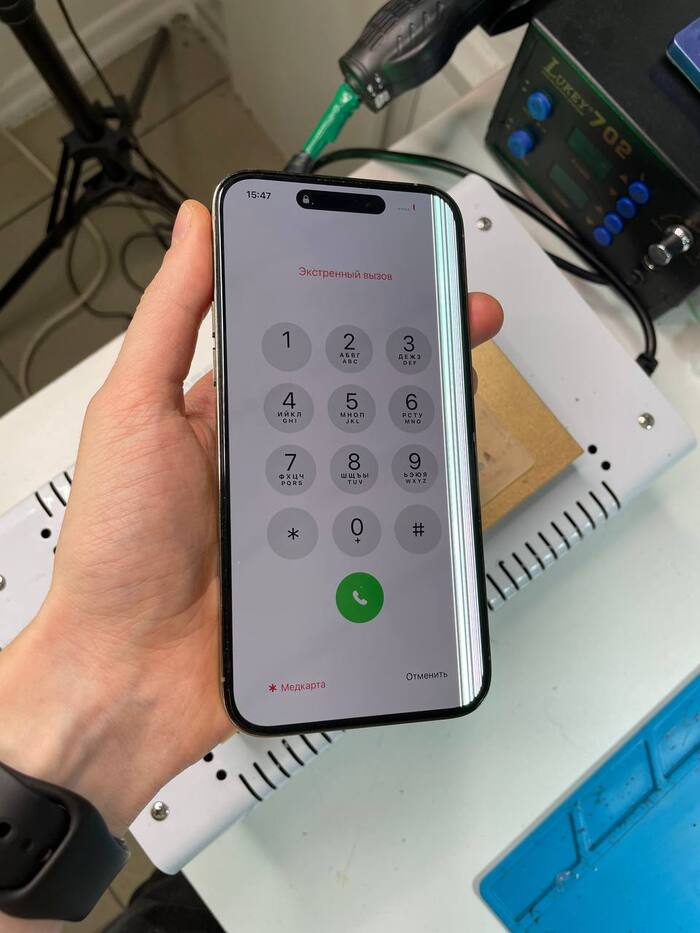

Как я определил, что стекло дисплея менялось? Если смотреть на матрицу под углом, то видны волны в местах, где расположены крепления рамки для установки в корпус. Так делают, чтобы не снимая рамки запрессовать новое стекло. Спасибо, что рамку приклеили. Иначе мог бы повредить дисплей при вскрытии и попасть на деньги. Как это случилось недавно при вскрытии iPhone 14 Pro Max. Рамка дисплея осталась в корпусе, а стекло пошло вверх вместе с моими 40000 рублями. Такие тонкости и риски в работе.

Возвращаемся к iPhone 13 Pro. При разборе сложностей не было. При снятии задней крышки выпала пластина со всеми 3-мя шахтами камер, которые должны были держаться на точечной сварке. Собрав все магниты начинаем обратную сборку. Главное собрать мельчайшие осколки, чтобы не они не привели к вздутию аккумулятора в дальнейшем.

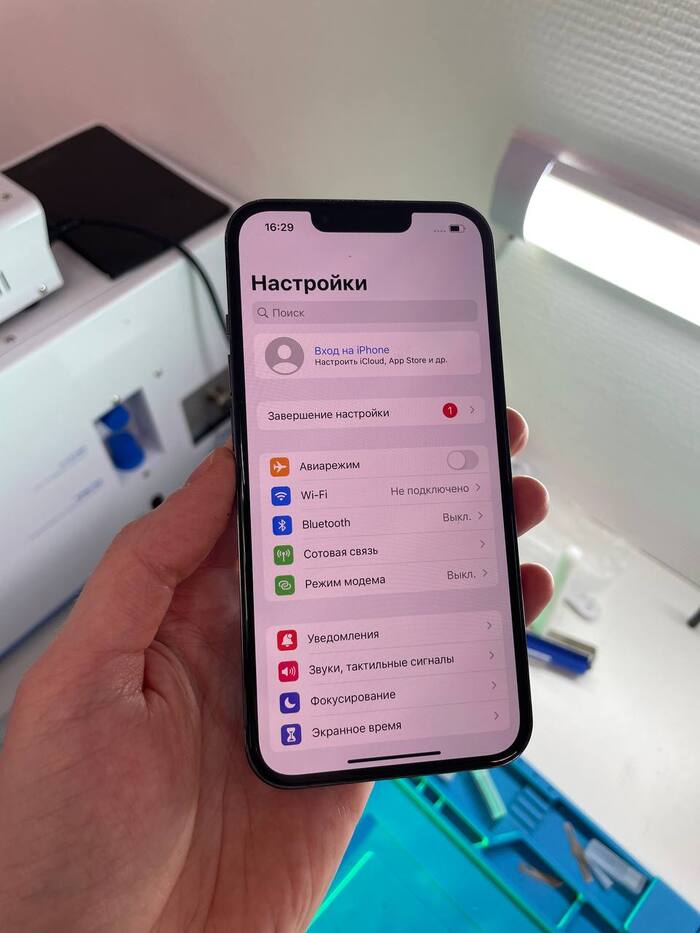

После установки всех оригинальных запчастей на место не забываю установить новую влагозащитную проклейку. Чтобы максимально защитить телефон от пыли. В воду ни в коем случае погружать нельзя! Фотографии изнутри iPhone предоставил владельцу, чтобы он был курсе, что творилось внутри.

Я нахожусь в Санкт-Петербурге. Контакты внизу:

https://vk.com/mydisplay- группа ВК

https://t.me/mydisplayspb- Телеграмм канал

https://youtube.com/@mydisplayspb - YouTube канал

https://yandex.ru/maps/org/96097449719 - отзывы на Яндекс картах.

Кто что скажет?

Недавно мы решили минимизировать привлечение сторонних сервисов в нашу работу и купили чудесный станок для восстановления дисплеев.

Заказали аш с Красноярска, в среднем такое оборудование стоит от 100-150 тысяч.

Выполняет функции:
- прижимает стекло к дисплею супермягким силиконовым ковриком
- создаёт вакуум, а затем отрицательное давление для выдавливания пузырей и подогревает до нужной температуры

Решил попробовать переклеить копию Hard oled от iphone 12

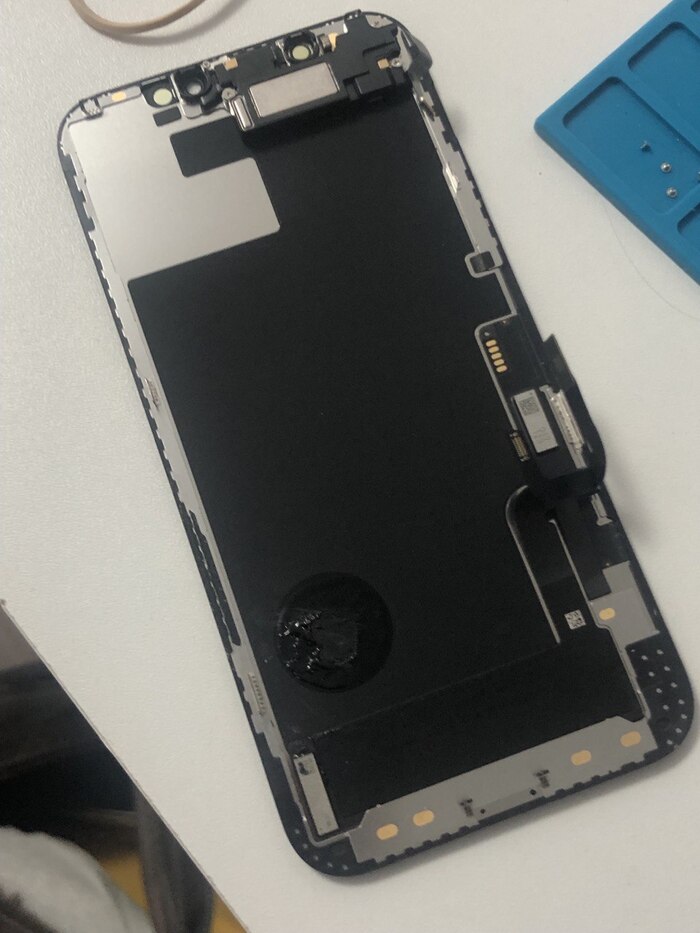

Срезал стекло струной на обычном сепараторе для подогрева дисплеев поставив там 100 градусов (фото нет, простите не думал что напишу пост) Зачистил и....
кстати, делаю я это первый раз.

Для переклейки потребуется... (На фото от XR, в суете забыл сфоткать, но суть та же)
- центровочная форма
- стекло с OCA пленкой
- рамка

Начиная с iphone 12, рамку придется приклеивать отдельно на дисплей, нанеся по тонкому краю герметик.

Да, не стоит клеить копию стеклом оригинального размера.

Ну ничего, на ошибках учимся.

Кому интересно, подписывайтесь.
Ждите новых постов с нюансами работы с переклейкой.

Принесли чудо это, после вспыхнувшей зарядки.

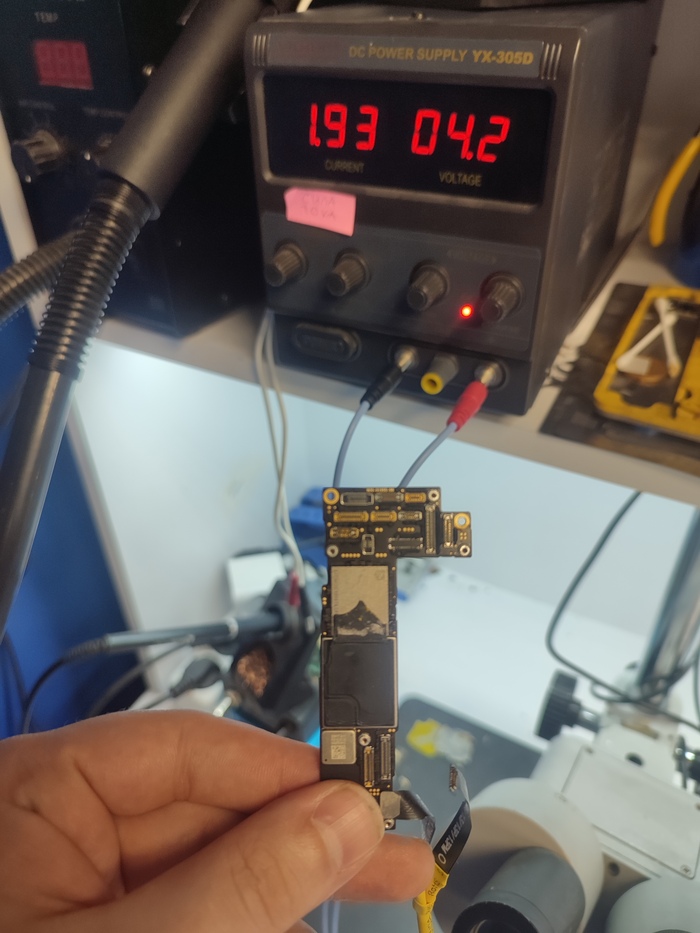

Подключив к лабораторному блоку (далее ЛБП), сразу стало ясно что пробито первичное питание.

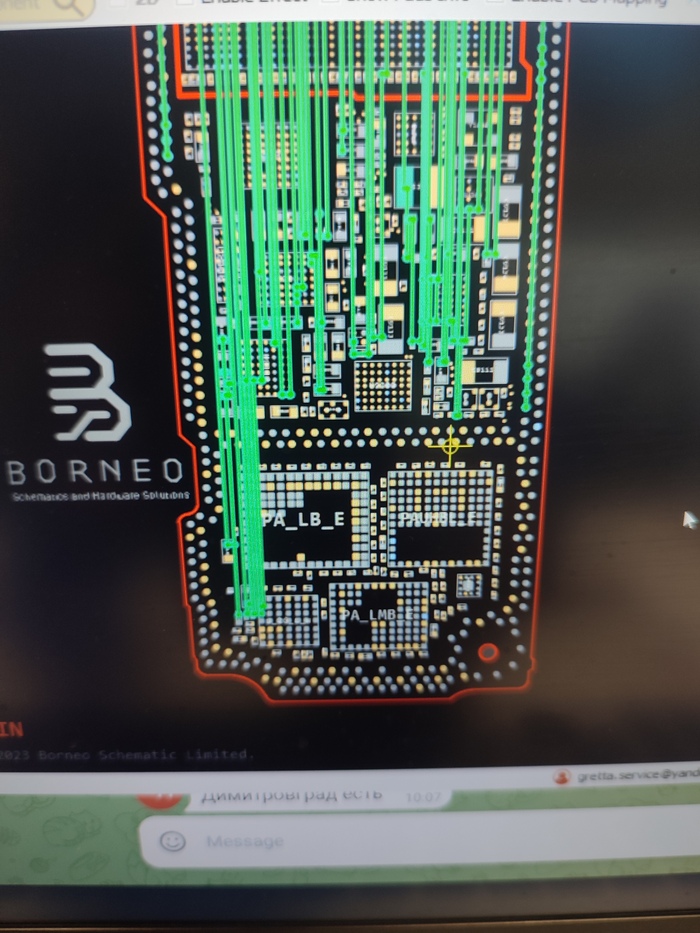

Показания ЛБП (1.9А, при ограничении в 2.5А) указывают на неисправность одного из чипов (а может и всех) по главной линии.

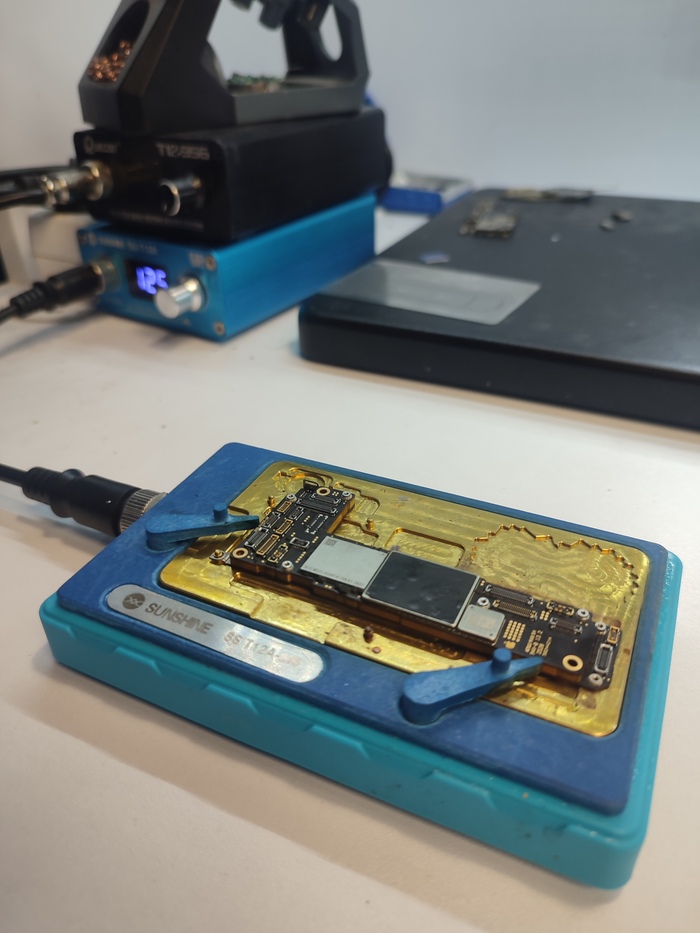

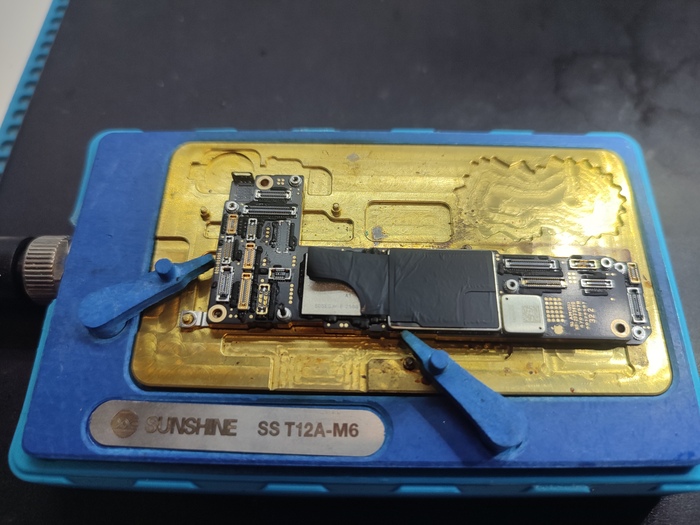

Поэтому берём подогрев и на 200-220 разделяем платы. Благо Apple для соединения двухэтажных плат использует легкосплав, поэтому проблем не возникает.

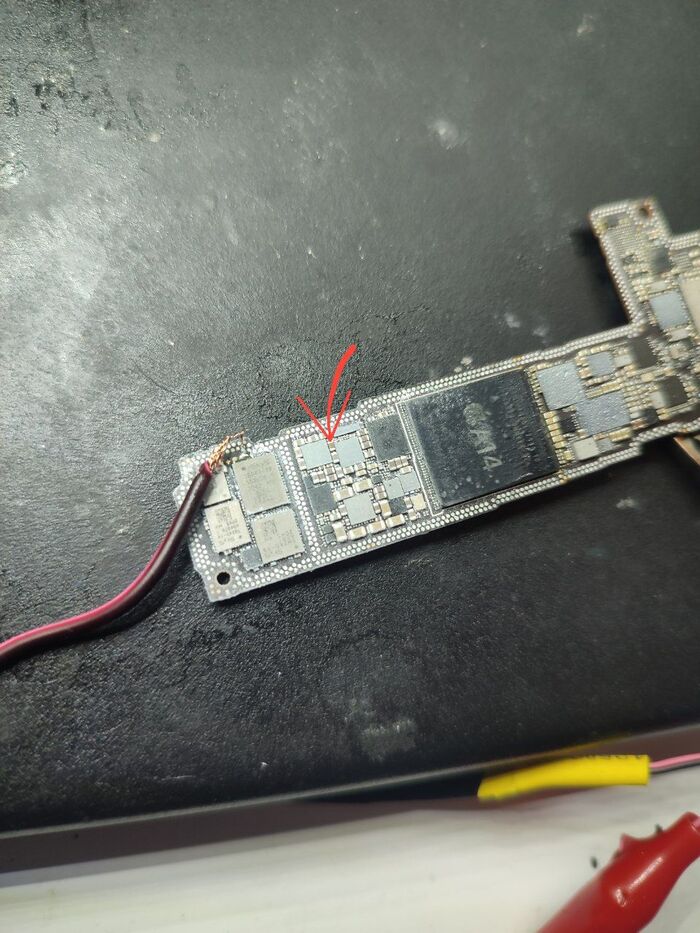

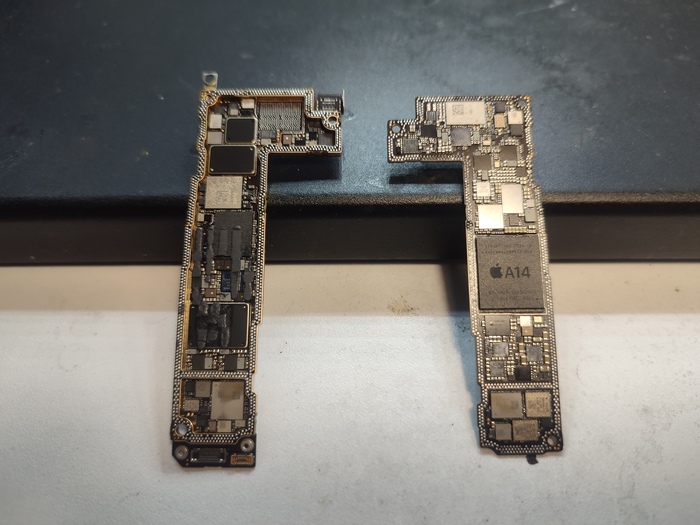

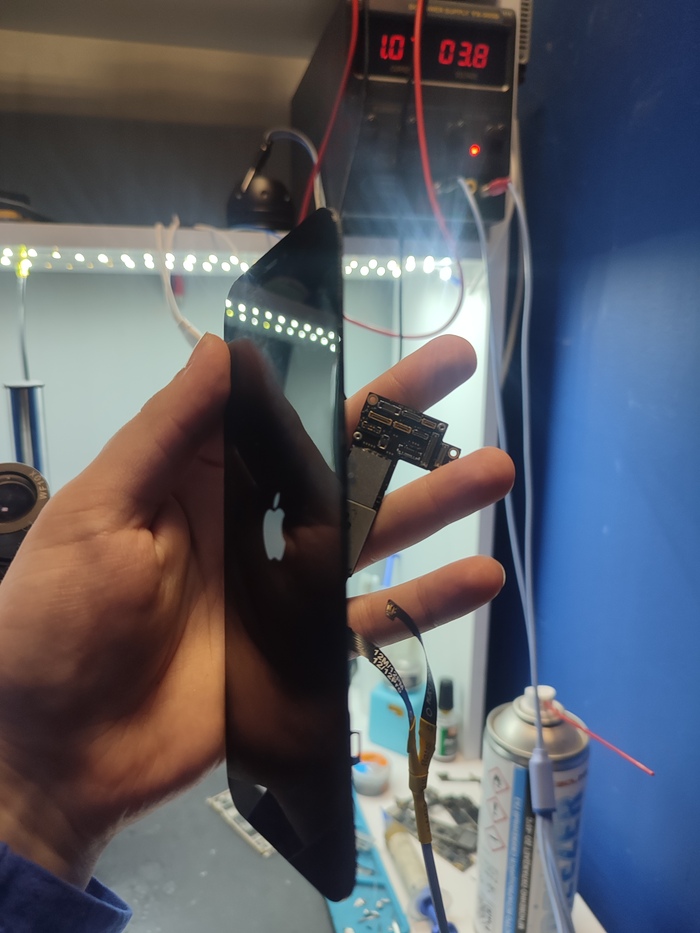

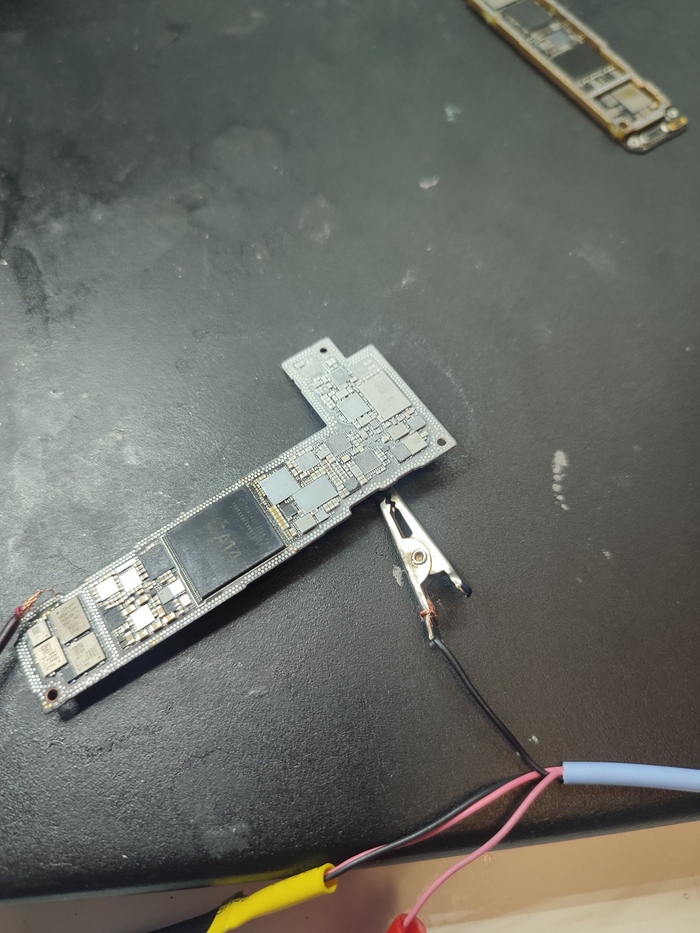

После разделения плат, снова подключаем уже только верхнюю плату и видим, что неисправность всё-таки на верхней плате (удивительно? Нет.. ведь там почти все линии первичного питания)

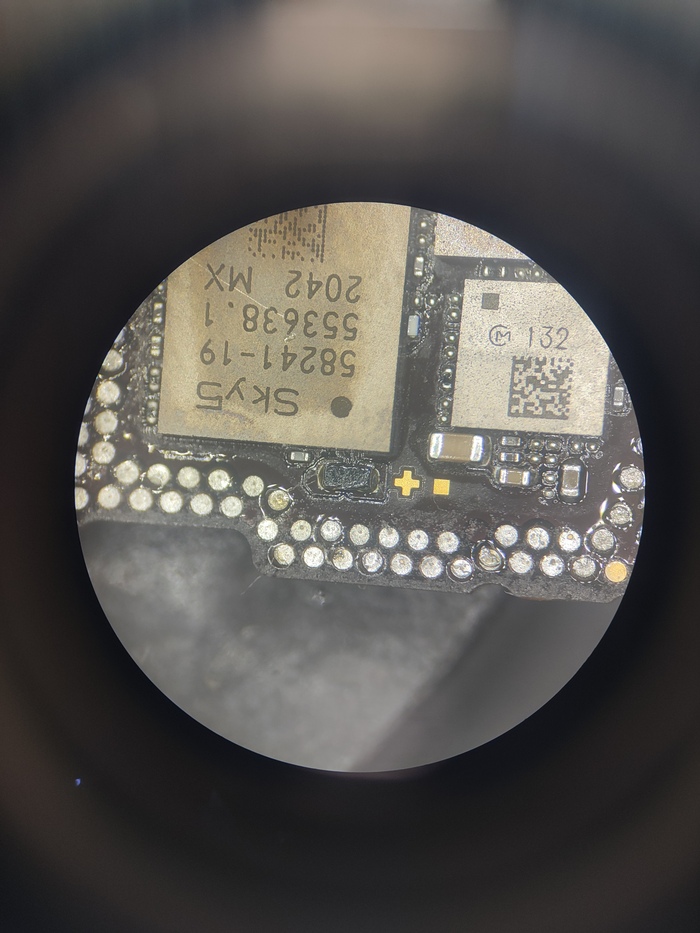

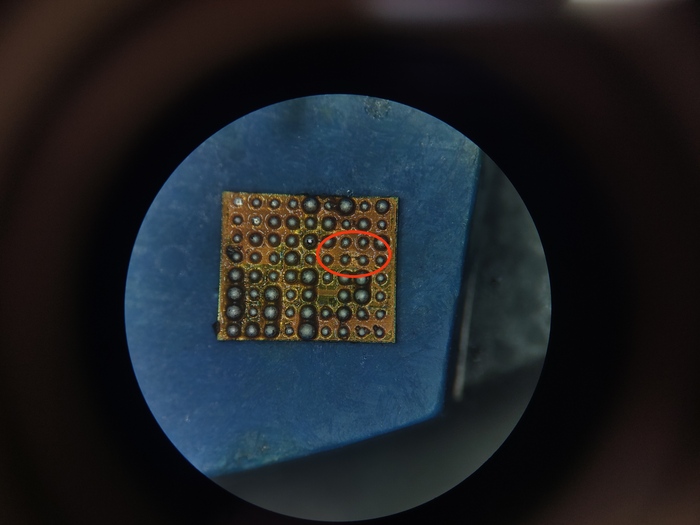

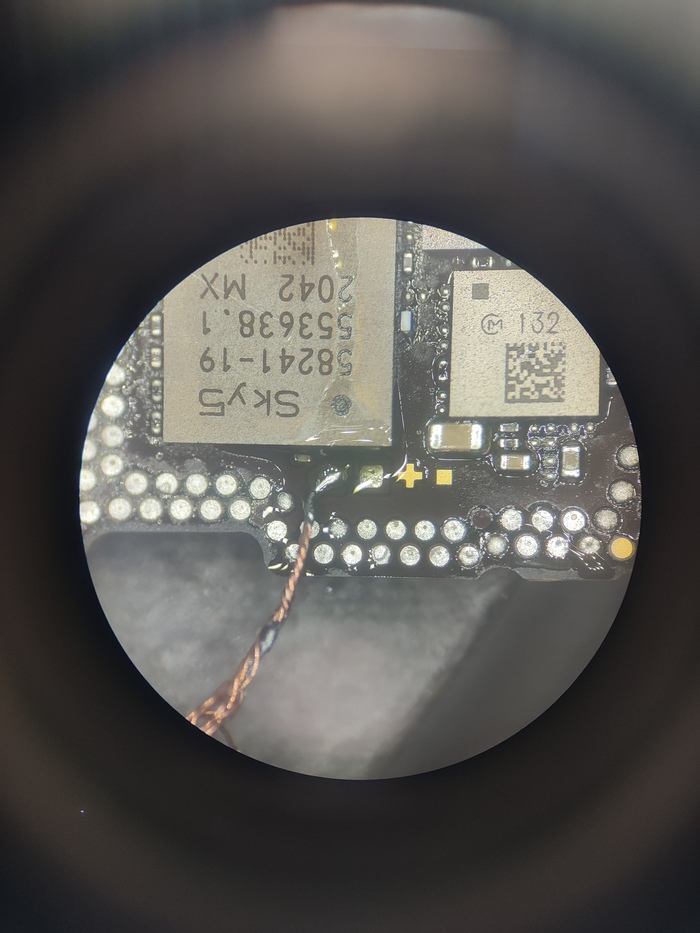

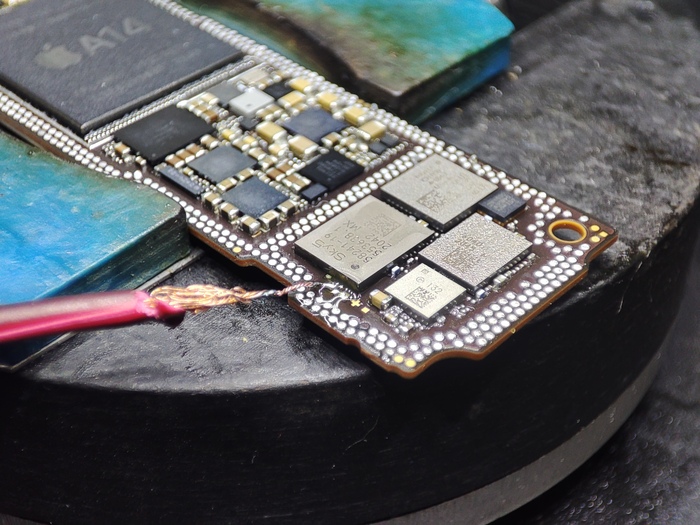

Ну чтож, меняем Tigris, он выполняет функцию чарджера. На фото ниже, видно пробой под микросхемой, на самой микросхеме бугорок (фото не сделал)

Подкинув к ЛБП, понимаем что потребление по первичке ушло, но на короткое нажатие 0.800+, что означает что во вторичном питании тоже пробой, а это означает что и Kraken (он же u2, TriStar, в более ранних моделях) тоже неисправен.
Меняем и его.

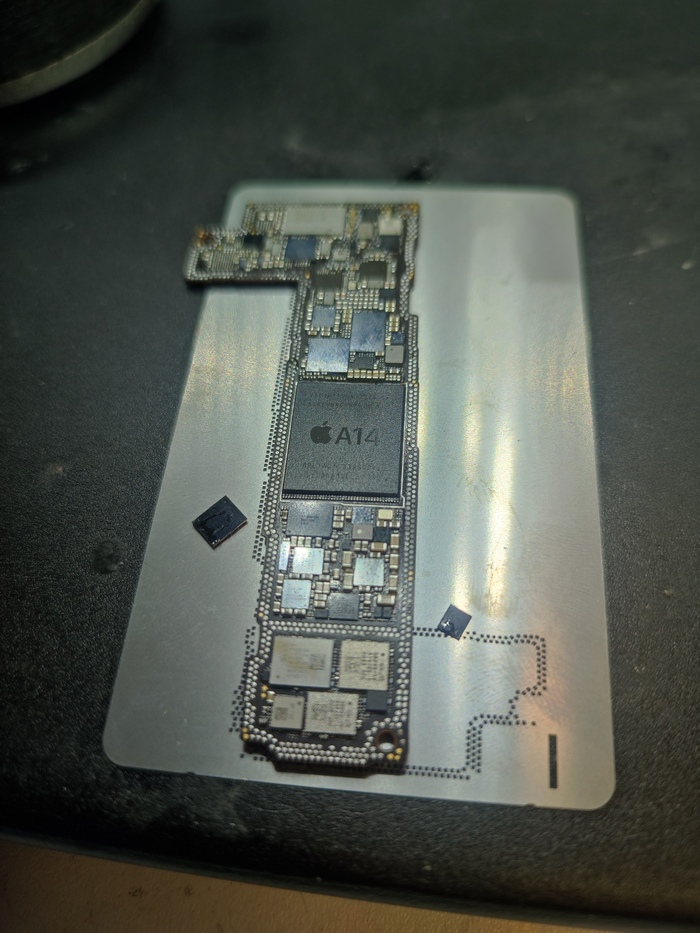

После замены обеих микросхем, аппарат включается, проверяем это включив только верхнюю плату.

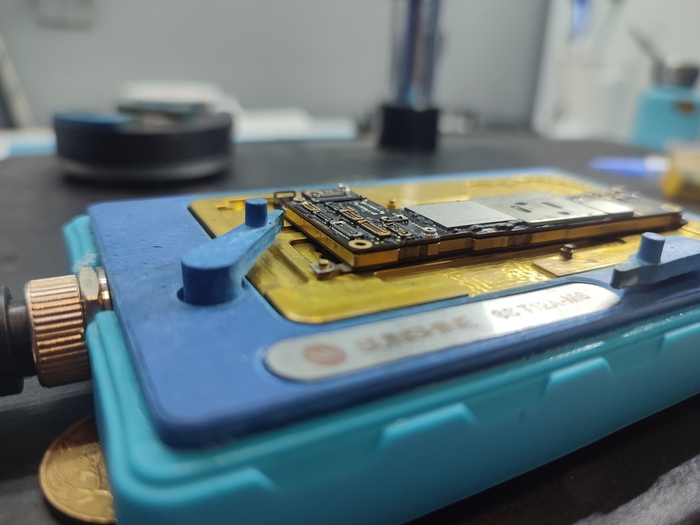

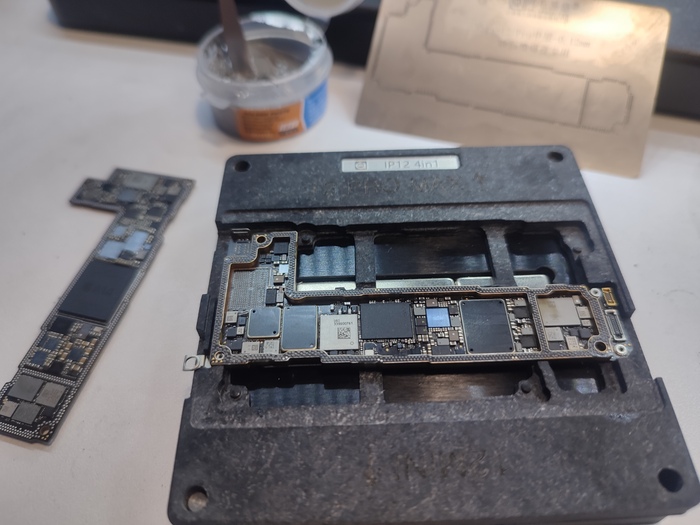

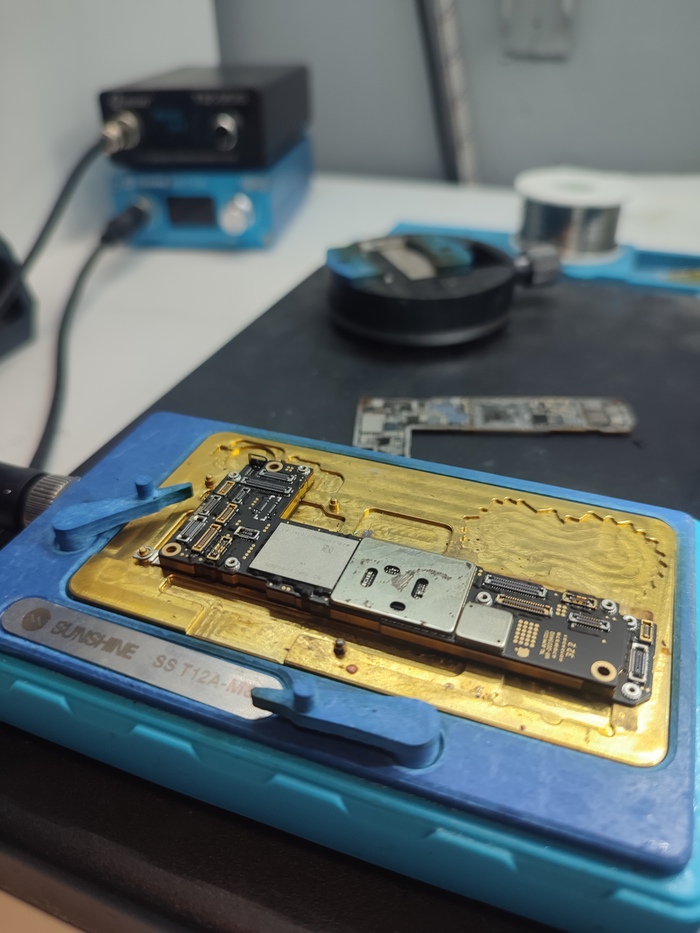

Подготавливаем платы к спайке, зачищаем старый припой, и наносим 180гр пасту на нижнюю часть.

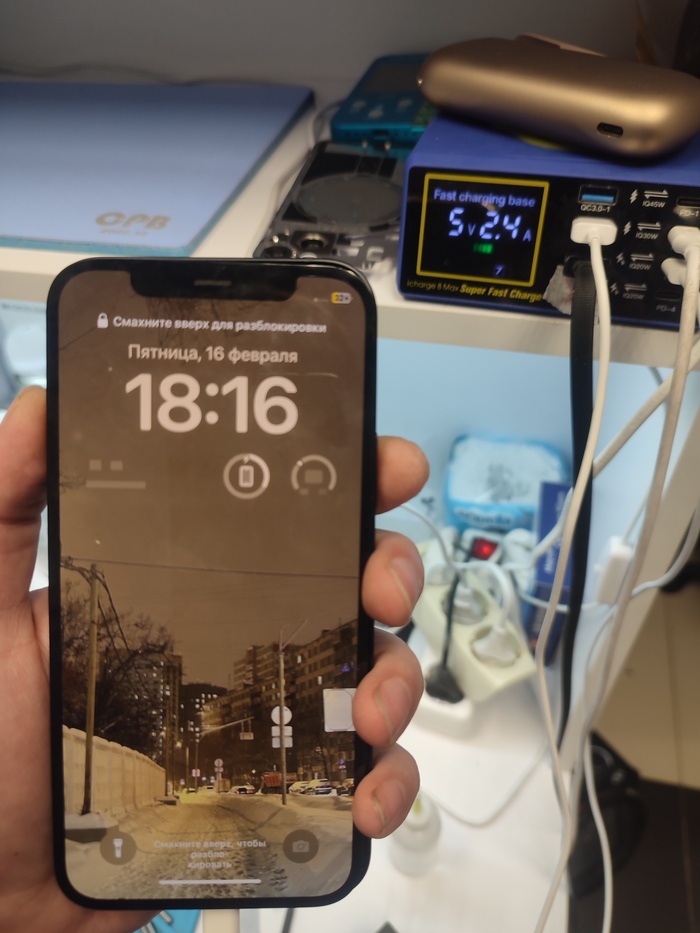

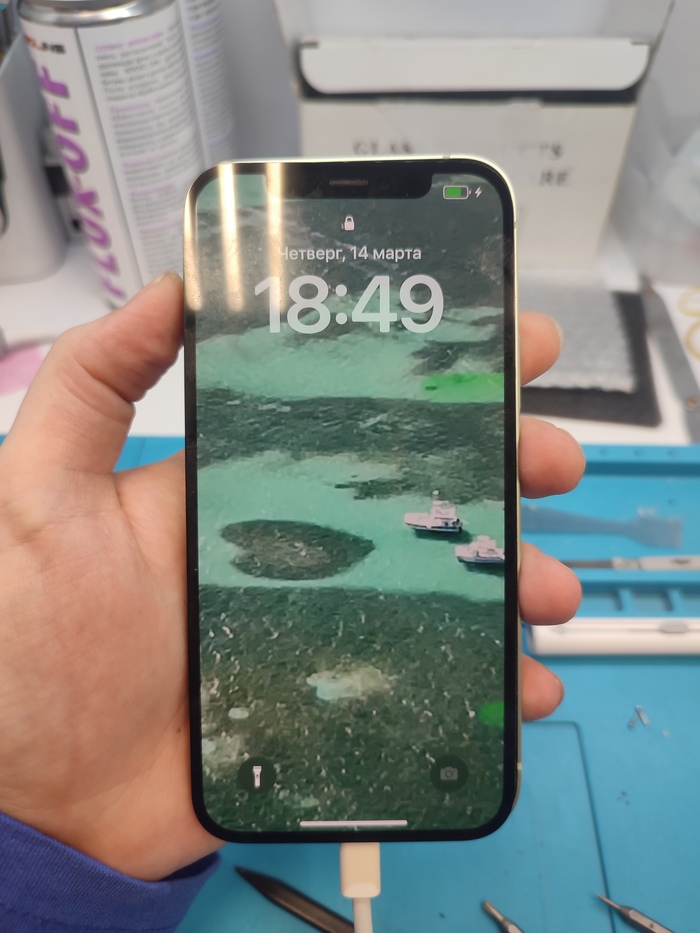

Все заряжается и работает.
Такой ремонт, стоит дороже ремонта одноэтажной платы.
Берегите свои телефоны и заряжает только качественными зарядками.

Это был первый опыт работы с двухэтажной платой iPhone.

С тех пор, как появились iPhone со стеклянной задней крышкой их начали быстро разбивать. Во время ремонта было не важно как починили, главное, чтобы сделали быстро и цвет крышки соответствовал заводскому. Вообще крышка никак не влияет на работу смартфона, это лишь визуальная составляющая. Только если нет мелких осколков, которые  царапают руки владельца.

Вспоминая свои первые замены задних стекол я лишь думал о том, как шикарно лазер прожигает краску и клей на корпусе. И снимается крышка телефона теперь на много быстрее. О дальнейшей судьбе этих устройств мне неизвестно. Но понимание ошибок приходит со временем, опытом и выплатами со своего кошелька.

Так мне в руки попалась жертва быстрого лазерного снятия крышки без разбора-  iPhone 13 mini.

Изначально клиент подошел с жалобой, что аккумулятор быстро разряжается и скачет процент заряда. Телефон был в чехле и подключив к компьютеру было видно, что аккумулятор не изношенный - всего 450 циклов. На дисплее были видны множество выпуклостей в виде бугорков на матрице. Достав из чехла в нос ударил тот самый запах поврежденной банки, а дисплей был выдавлен изнутри.

Попросил клиента оставить устройство для диагностики. После вскрытия осколки, которые были внутри корпуса, на аккумуляторе и дисплее попали мне в самое сердце. Было больно смотреть на iPhone: черная копоть осела на весь дисплей, мелкие частицы стекла впивались в матрицу, поврежден корпус АКБ.

В итоге батарейку в утиль, а остальные функции все исправны. Тщательно вычистив весь корпус и дисплей установил новый аккумулятор и влагозащиту. Что же касается уведомления о замене аккумулятора, то клиенту это не принципиально, лишь бы работало.

Я нахожусь в Санкт-Петербурге. Контакты внизу:

https://vk.com/mydisplay- группа ВК

https://t.me/mydisplayspb- Телеграмм канал

https://youtube.com/@mydisplayspb - YouTube канал

https://yandex.ru/maps/org/96097449719 - отзывы на Яндекс картах.

добрый день, возникла такая проблема: у жены сломался айфон 12 про, была проблема с динамиком, то есть при разговоре ее не было слышно и при записи диктофона, было слышно шипение. музыку она слушала спокойно, проблема была именно при записи звука.
этой проблеме уже почти год и только щас решили вызвать мастера, чтобы убрать проблему, выбор пал на профи ру, так как активно пользуемся этой площадкой и больше нравится именно там.

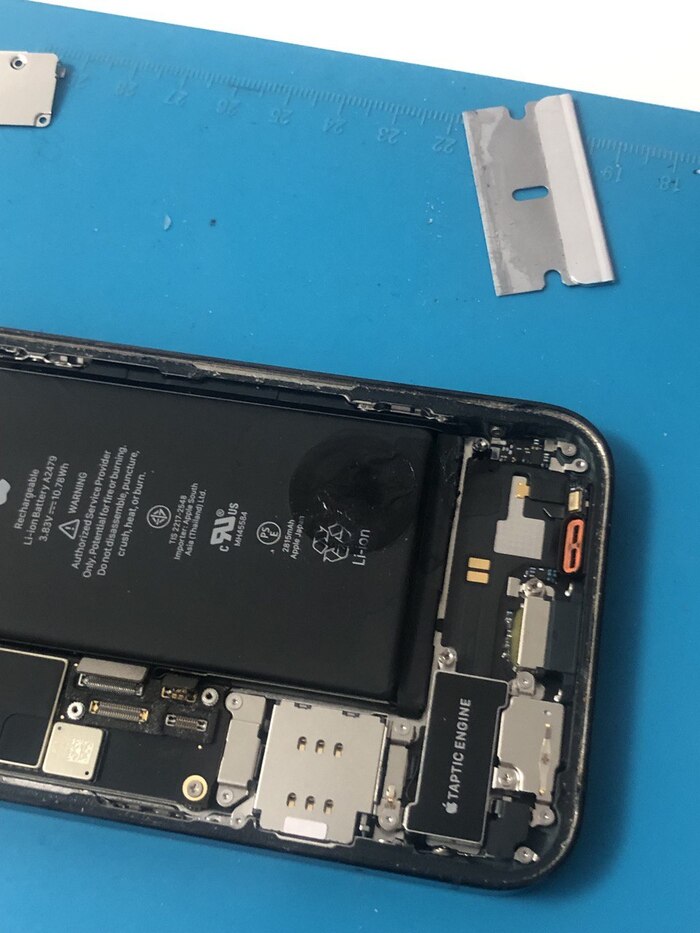

создали заявку, выбрали исполнителя, он приехал и, пока мы были в комнате, разобрал телефон, подозвал жену, показывает ей батарею и говорит, что потекла батарея и залила нижний шлейф динамика, потому проблемы со звуком

жена говорит раз так, то меняйте и батарею и шлейф,
мастер поменял все это, как он нам сказал и позвал принимать работу, но выяснилось, что проблема в другом, нужно ехать в сервис и там ремонтировать после диагностики, жена согласилась, отдала телефон, они написали расписку и мастер уехал, обещая позвонить после диагностики.

два дня мы ждали диагностику. за эти два дня супруга прошерстила весь инет, нашла подобную проблему, а именно, что течет акб (он не был вздут) только у мошенников. после этого она стала сомневаться в правдивости слов мастера, но благо мы ни копейки пока не оплатили за ремонт.

позвонил мастер, сказал, что ремонт будет стоить 24к, нужно менять батарею, шлейф и перепаить аудиокодек и супруга попросила с ней съездить для подстраховки, так как до конца не были уверены мошенники они или нет.

в итоге сегодня пришел не мастер, а его "коллега", как он выразился посредник, проблему динамика решили, но жена наотрез отказалась оплачивать батарею, так как уверена, что она не может течь, мы оплатили только за перепайку, в акте указали, что с работой не согласны, оплатим только за перепайку, посредник погрустнел, сказал, что у него дела и он убегает, и что тогда по факту уже будет напрямую с мастером решать вопрос.

теперь вопрос к тем, кто шарит: может ли потечь аккумулятор у айфона 12 про? мы реально не нашли одного явного правдивого доказательства, что такие проблемы существуют, спрашивали у других мастеров, и они говорят, что акубы вздуваются, но про течь они не слышали, один мастер сказал, что это сто проц развод и наш мастер туда клей налил, чтобы содрать бабла, в доказательство он присылает видос, где сам льет немного клея на акб и картинки точь в точь как у нас.

Принесли мне огрызок после одного островка в торговом центре, где быстро, качественно и с гарантией меняют дисплеи, только принес уже сам клиент с проблемой что перестал работать тачскрин и по возможности пересадить родную микросхему для устранения ошибки о неоригинальном экране (странно, в том сервисе отпаять ее смоги, а вот запаивать не стали, ее клиент в комплекте дал)

Начнем с тачскрина, пощупав быстренько падения на коннекторе тача на плате, я обнаружил отсутствие связи самого разъема с платой, быстро махнул разъем на новый(тот что был на плате сильно изуродован), тачскрин ожил.

Далее согласовал цену переноса приложенной в комплекте родной микросхемы на этот дисплей, приступил к спиливанию микросхемы с дисплея, затем посадил приложенную в комплекте, а глянув в зазор между самой микросхемой и шлейфом немного ужаснулся, угол был с трещиной, причем с множеством трещин, тачскрин соответственно не заработал)

Немножко сточил верхний слой, чтобы посмотреть, что затронула трещина, а тут печалька, трещина проходит прямо по одной из микросхем в этой сборке:)

К сожалению без этой микросхемки, в настройках огрызок будет ругаться на неоригинальный дисплей и не будет truetone.

К счастью сама eeprom, где прописаны серийники, находится не в этом углу сборки, а значит будем распаивать ее на саму плату iphone, для этого надо соединить всего 4 линии от этой сборки с платой: i2c data, clk, 1v8, Gnd(обязательно разорвать связь data, с самим дисплеем) готовый результат ниже

Теперь огрызок не ругается на неоригинальный экран:)

Раз все вышло удачно, то согласовал еще с клиентом возвращение функции truetone, для этого нам нужно прошить правильный MtSn в сам дешифратор матрицы, а вот теперь вопрос где его взять, если родного дисплея нету?) к счастью он зашит так же в этой сборке, которую я уже распаял на плату, поэтому будем его вытаскивать)

Сделал вот такой хвостик, для соединения программатора с самой платой iphone

Ну а теперь остается подключить для удобства программатор к компу ну и к плате огрызка, закоротить кое что пинцетом и тыкнуть по кнопочке read на компьютере:)

А вот и наш родной MtSn, быстренько копирую его, подключаю уже сам дисплей к программатору и прошиваю его туды

А вот и готовый результат, truetone на месте

P.S Кто-то немного шарящий может мне сказать, что можно было просто подключить огрызок к компу, после распайки родной микросхемы на плату и вытащить MtSn прямо так, но увы, плата выдает тот серийник, что прошит в дешифраторе самой матрицы в данный момент, а не тот, что в сборке тачскрина, так что увы. Всем спасибо кто прочитал.
