IPhone 12 Pro max не работает тачскрин и не заряжается
Аппарат принесли с 2 проблемами, казалось бы не связанными, предыстории как таковой нет, поэтому о причинах можно только гадать.

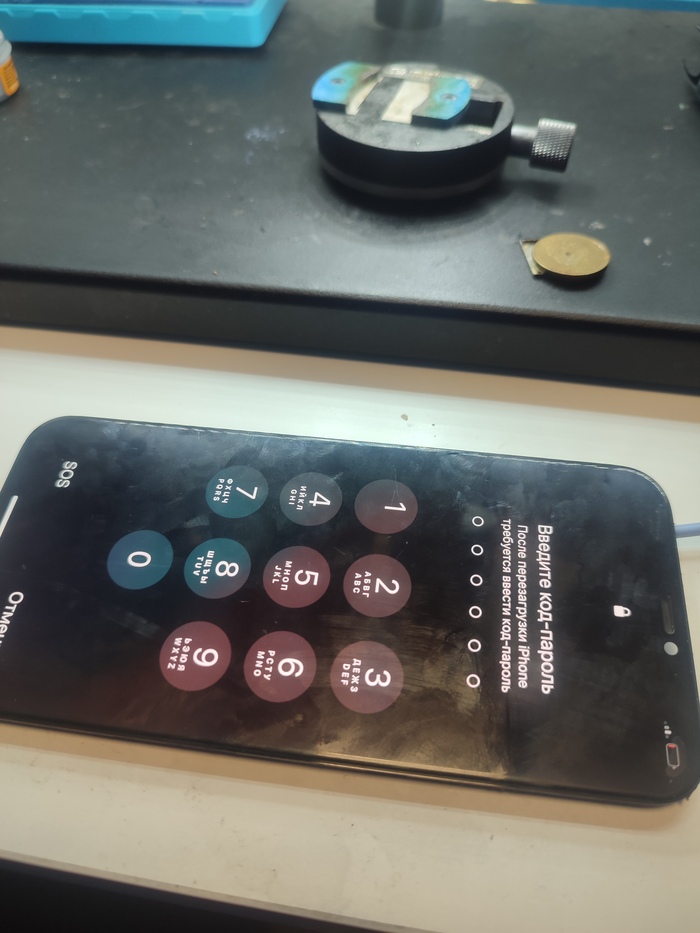

Телефон включается..но
1 проблема, не заряжается через провод.
беспроводная работает, но толку то, так как...
2 проблема не работает тачскрин..

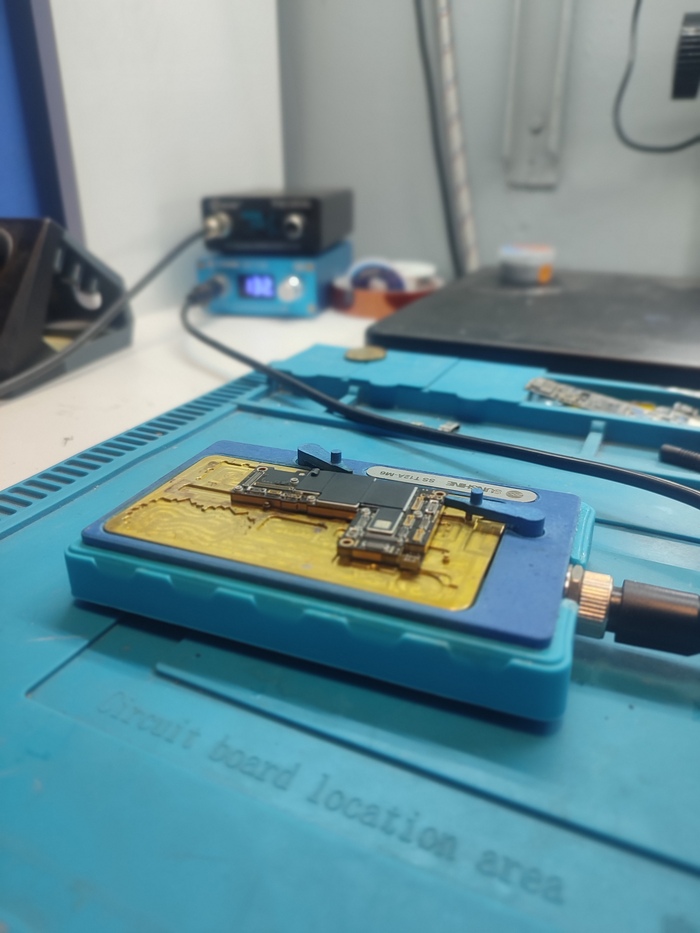

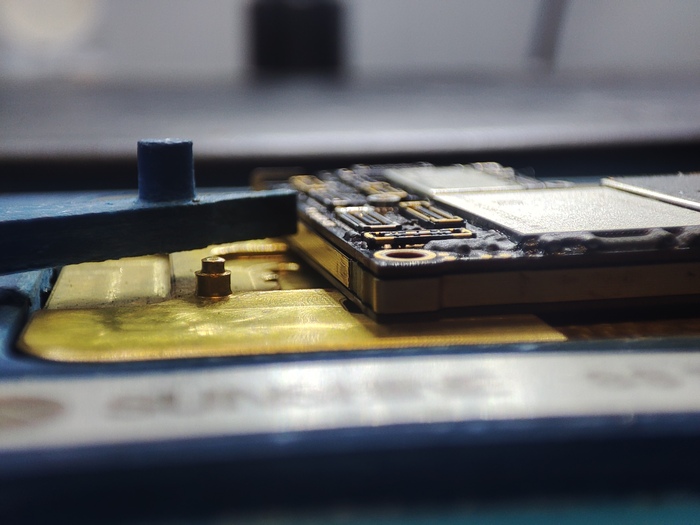

Достаем эту малютку в теле гиганта из корпуса и кидаем на мой "универсальный" подогрев 😁
На самом деле он подходит по пазам только для X - 11 Pro Max, но меня это не остановило и я уже на нем и 12 и 12 pro max делал.

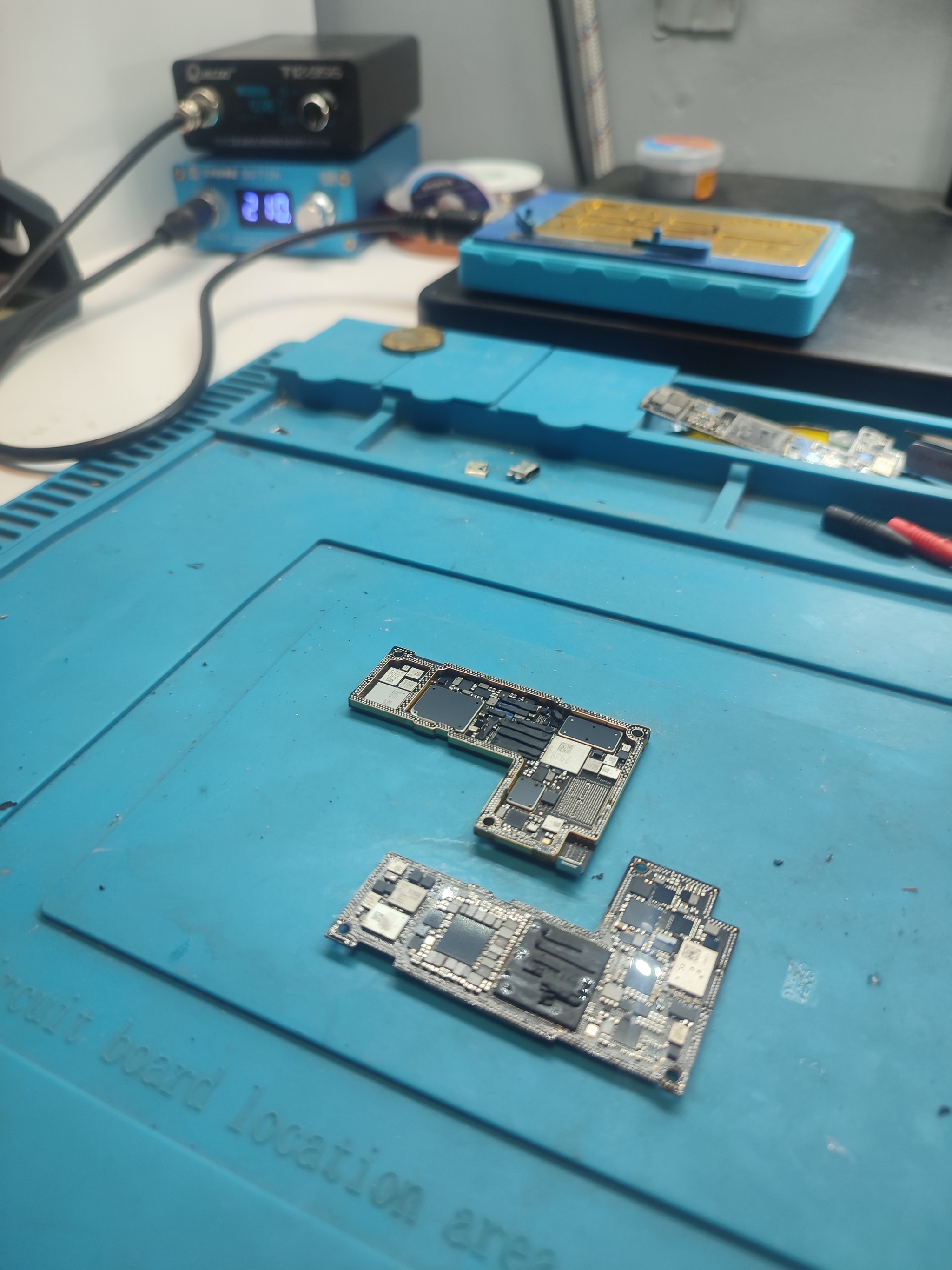

Визуальный осмотр плат на наличие видимых повреждений или следов ремонта ничего не дал, они девственницы, я у них первый 😅

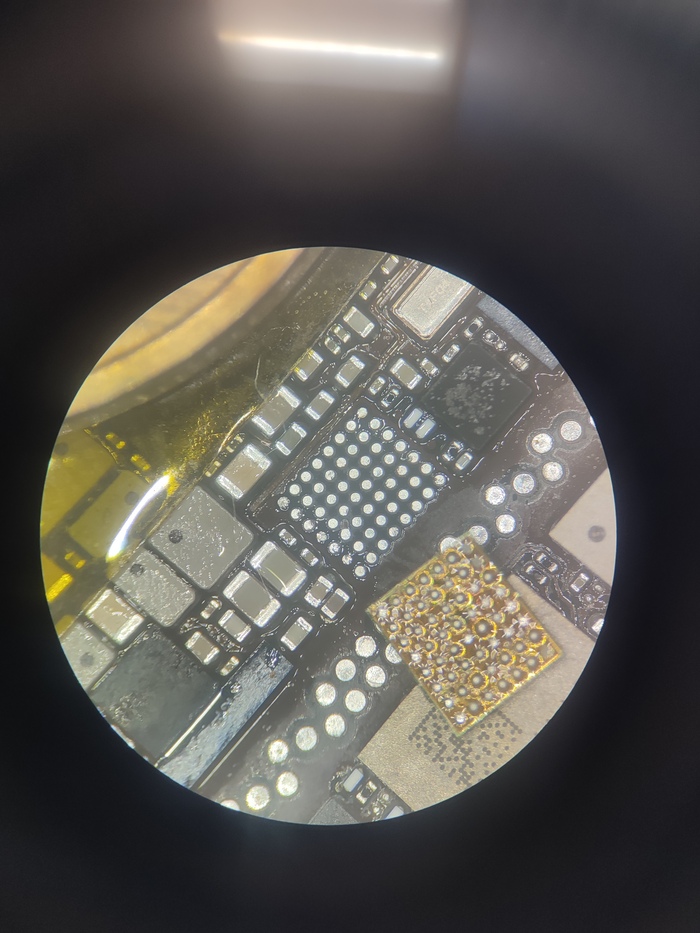

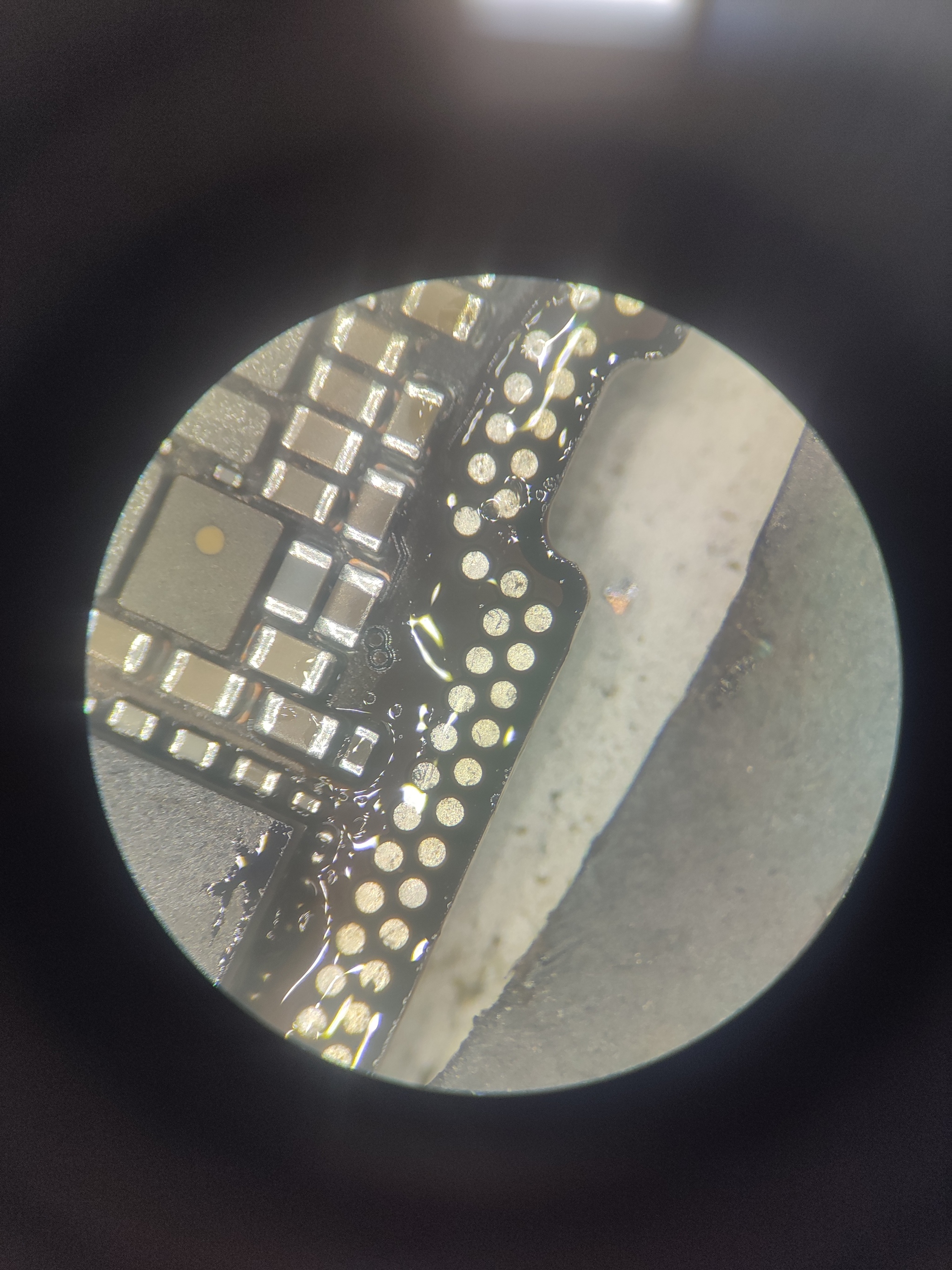

Заранее зачищаем все посадочные площадки на обеих платах, на это уходит +- 1 час времени. Пока чищу, поглядываю в программу для ремонта Borneo и смотрю как могут быть связаны эти две проблемы.

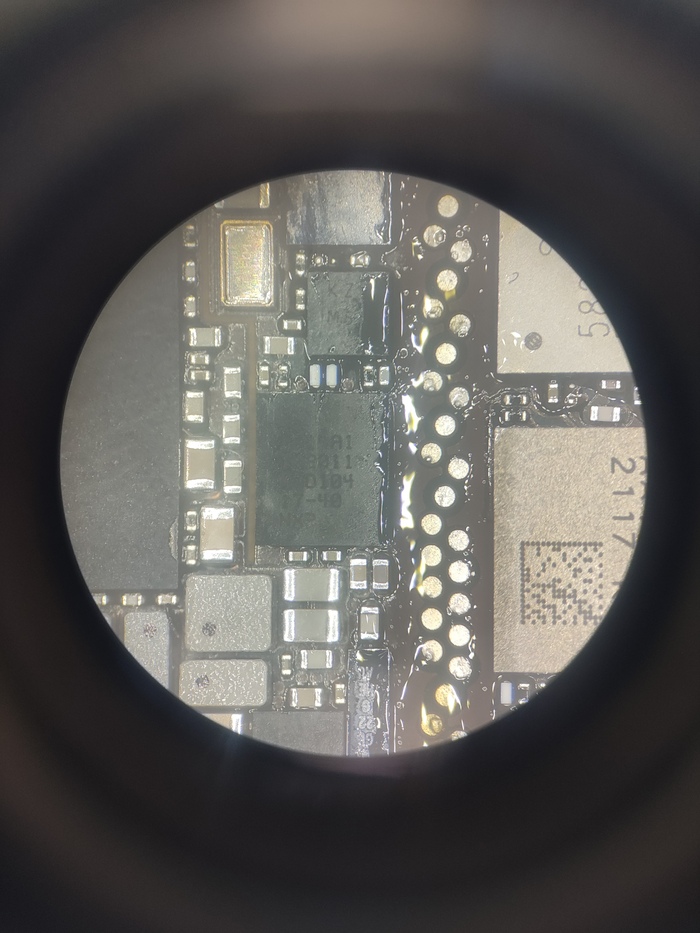

А вот и виновник проблемы.

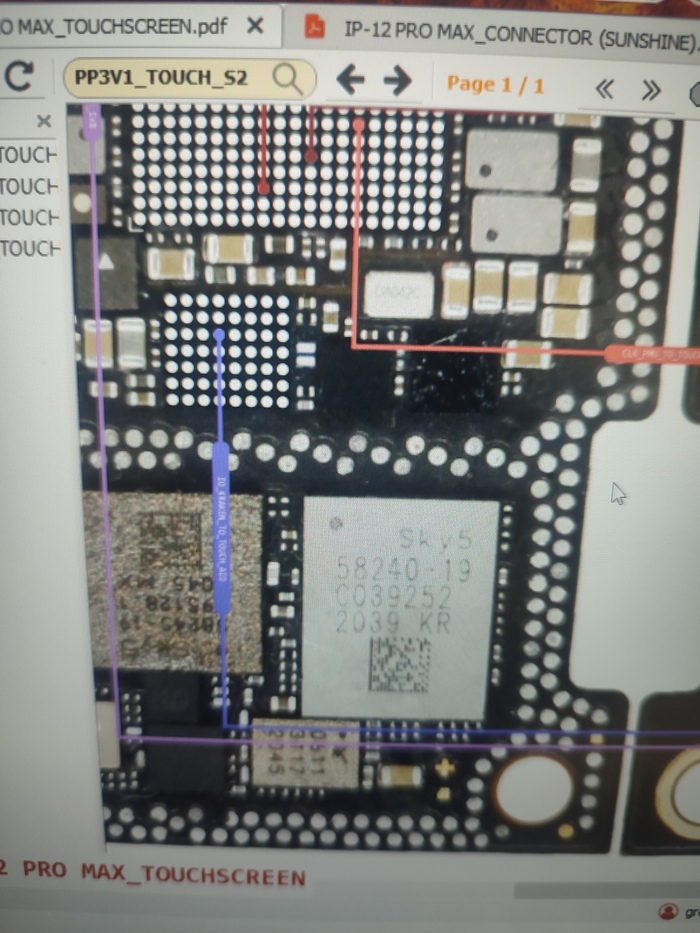

По линии идущей к микросхеме Kraken, заниженное сопротивление. Она же отвечает за аксессуары и зарядку в том числе.
Без труда меняем этого подлеца и....
зарядка работает, а тачскрин всё ещё нет.

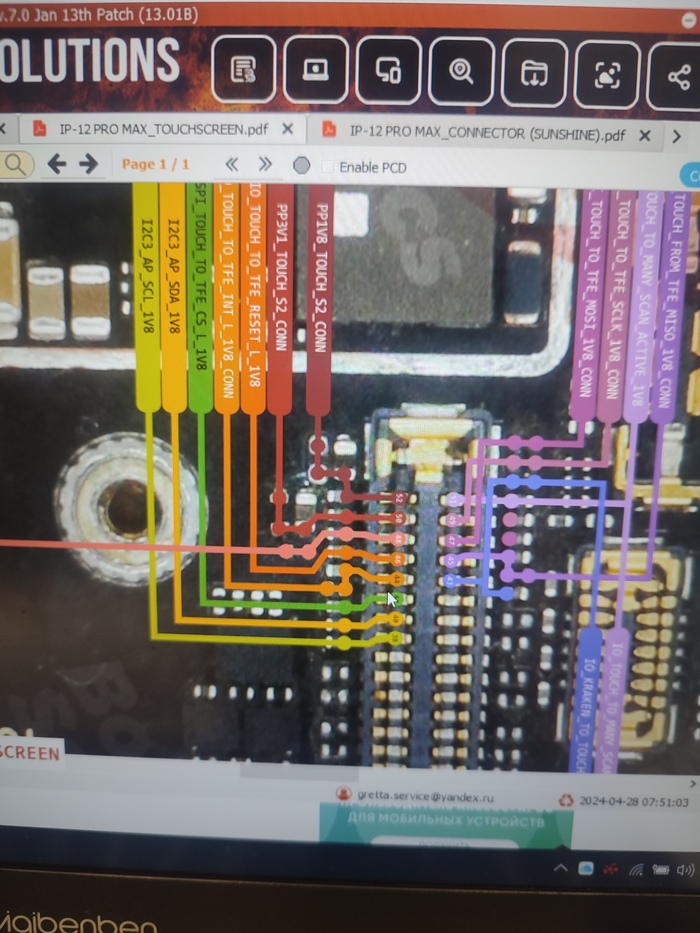

Прозванивал коннектор ещё раз и обнаруживаю КЗ на линии PP3V1_Touch_S2_conn которая идёт в главный КП через конденсаторы и резистор, уж было подумал приплыли.. ковырять главный КП не хотелось... И слава богу что не стал.

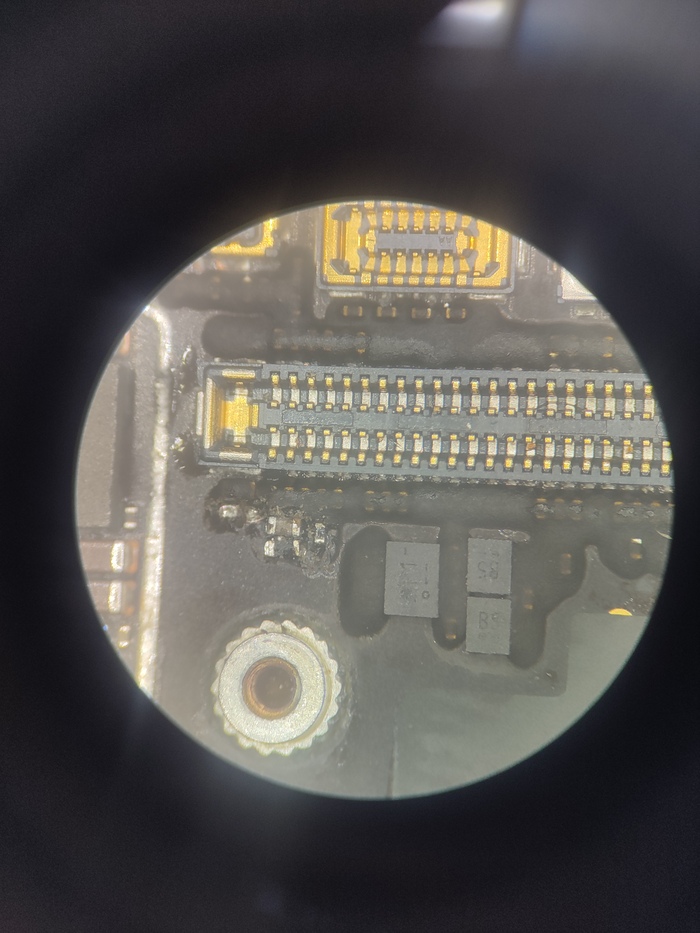

Удивительным образом КЗ обнаружилось под компаундом прямо у коннектора.

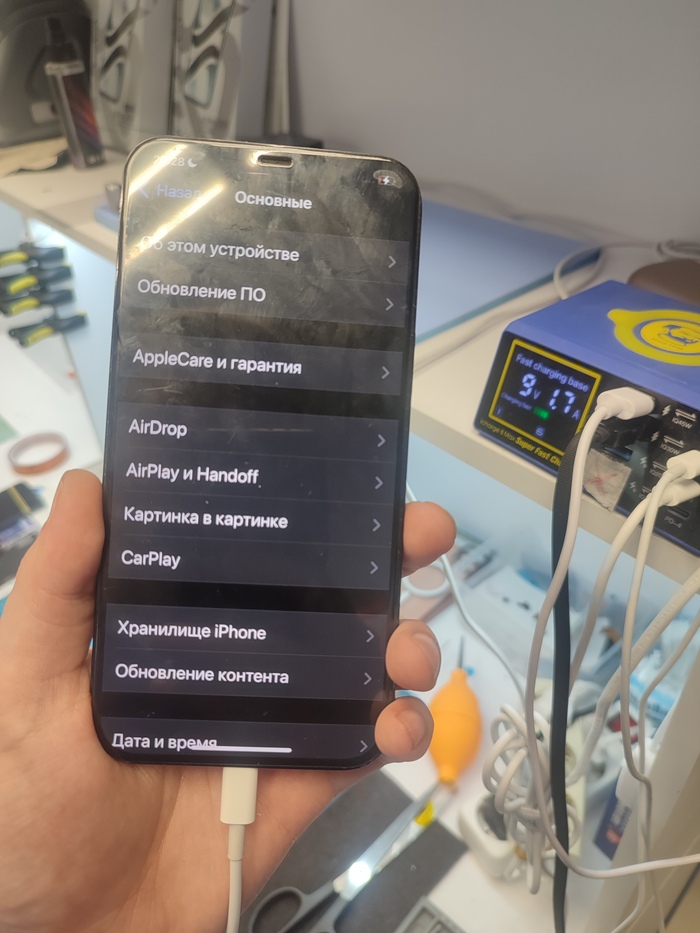

Убрал самообразовавшуюся перемычку и линяя пришла в норму, а значит все работает.
Спаиваем обратно платки на 200гр
Настоятельно не рекомендую:
- заряжать в авто дешёвыми зарядками
- подключать на зарядку телефон прежде чем завели авто
- пользоваться дешёвыми кабелями и адаптерами
.
