Ребят, дайте совет пожалуйста, разбил экран айфона 8
первый раз сталкиваюсь с ремонтом мобильного телефона, и у каждого мастера разные цены на его замену, цены колеблются от 3р до 9500к , и все утверждают что поставят оригинальный модуль, я в ступоре, боюсь переплатить за зря, дайте совет пожалуйста, сколько стоит оригинальный модуль и как лучше поступить?
Немного предистории:пару лет назад я купил айфон 5s-думал починю в сервисе по быстрому и буду юзать(до этого был куплен просто 5ый с разбитым экраном)-наивно полагал что все просто,все будет в мастерских в надичии и тд.
В сервисе сразу огорчили-материнка.тел в разбор.аппарат на 2 года лег в ящик стола-авось пригодится.
И тут вдруг пришла на ум мыслишка-я же видел следы механического воздействия в районе платы.решил разобрать.
Телефон включается,но "висит на шнурке" гугл говорит что это recovery loop.
Ремонтом мобил никогда не занимался,я вообще автомеханик)))
Разобрал.понял что глазами ничего не вижу.решил использовать камеру своего телефона на максимальном зуме.

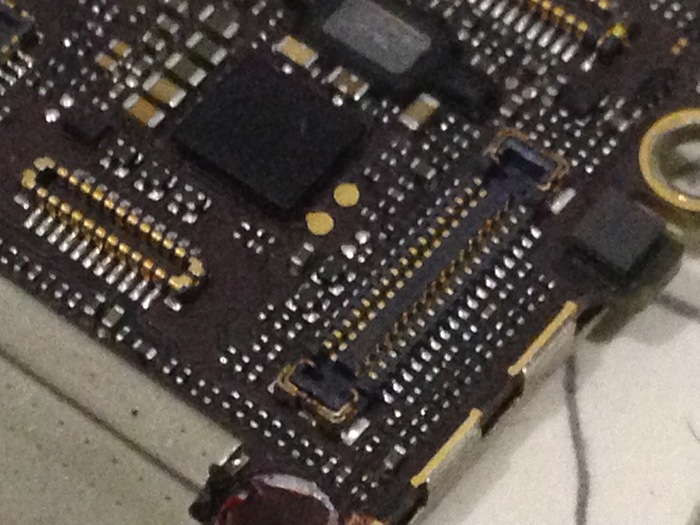

В общем-три фото

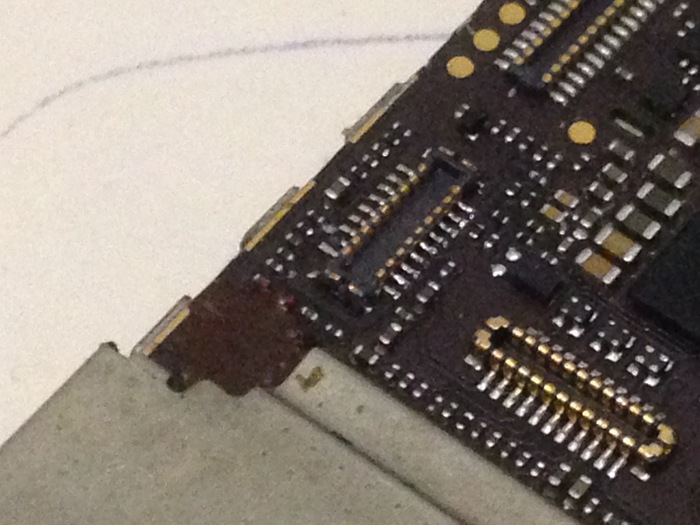

На последнем-разьем слева имеет мех повреждение одной из ножек(или нет????)-может ли это быть причиной?
Прошу совета знающих,умеющих,понимающих в этом деле пикабушников.
Есть возможность восстановить разъем(если я прав и он поврежден)??Телефон мой,финансовой выгоды с этого не имею,просто интересно разобраться.
Всем заранее спасибо.
Коммент для минусов оставлю.
ПС.баянометр выдал Добби)
Здравствуйте!

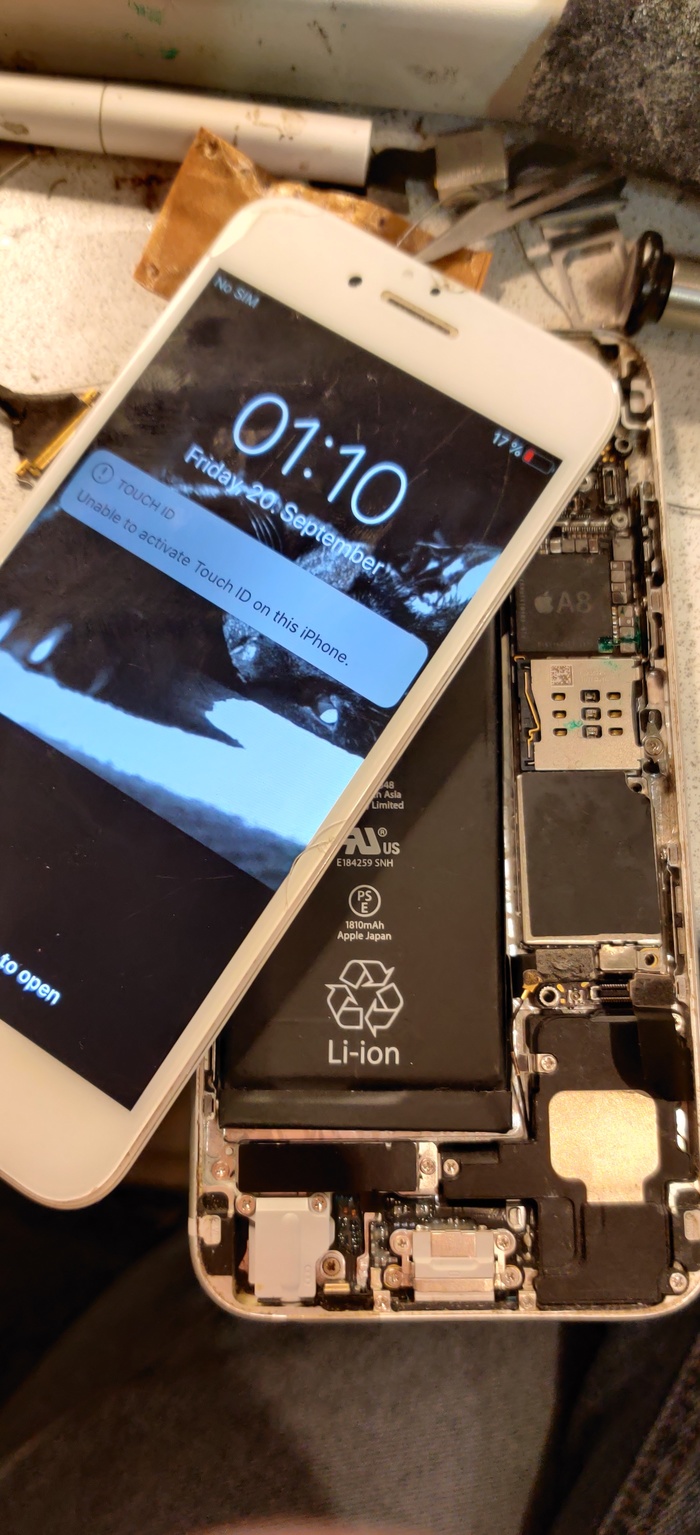

До недавнего времени, при ремонте iphone, порча кнопки хоум, доставляла максимум неудобств. Делеко не каждый мастер ее может восстановить, в авторизованных сц ее меняют в сборе с дисплеем (дорого), а если поставить китайскую заглушку, или даже оригинал с разбора, то она работать не будет. Не только как тач id, но и просто как кнопка.
Через какое то время появились блютозовские кнопки, но это тоже так себе решение, с ними было много проблем.
Но выход есть. Относительно недавно появился новый тип кнопок, которые отлично отрабатывают на нажатие.
Информация эта не новая, в свободной продаже они уже примерно около месяца, а в отдельных регионах еще дольше. Но все равно надеюсь что информация была полезной.
Немного треш-ремонта.
Прислал тут человек с Красноярска мне iPhone 6s. Говорит подлил его чуть-чуть, телефон включаться перестал. Он вызвал выездного мастера, у которого обычно менял дисплеи и аккумуляторы на свои телефоны. Тот развёл руками, залитие сильное, мы таким не занимаемся, говорит тут наши полномочия все.
Ну и после этого началось путешествие айфона по разным сервисам. Одни ломили очень высокую цену, другие предлагали менять плату целиком, третьи сказали, ждать месяц, а где-то просто держали телефон и не давали никакой информации. По итогу человеку это надоело и ему посоветовали обратиться к нам. Но так как в Красноярске очень сильная загруженность, решено было отправить его ко мне в Санкт-Петербург, а потом отправить обратно. Самое главное условие, это если его реально починить, то максимум 3 января он уже должен быть в Красноярске(в телефоне какая-то супер важная инфа).
Берём плату, и сразу в глаза бросается что плата капитально копанная, оторванные экранировки, везде флюс и одна небольшая проблема:
При снятии контроллера подсветки неправильно выставили температуру и оторвали микросхему с контактами, умудрились оторвать даже контакты которые идут в слои платы.
Немного посмотрев и подумав над межслойными обрывами, стало понятно что особого смысла ковырять плату и припаиваться к ним смысла нет, придётся кидать перемычки. Надо будет объяснить хозяину телефона эти нюансы. Но для начала надо убедиться, что аппарат хотя бы включается и действительно есть смысл делать подсветку.

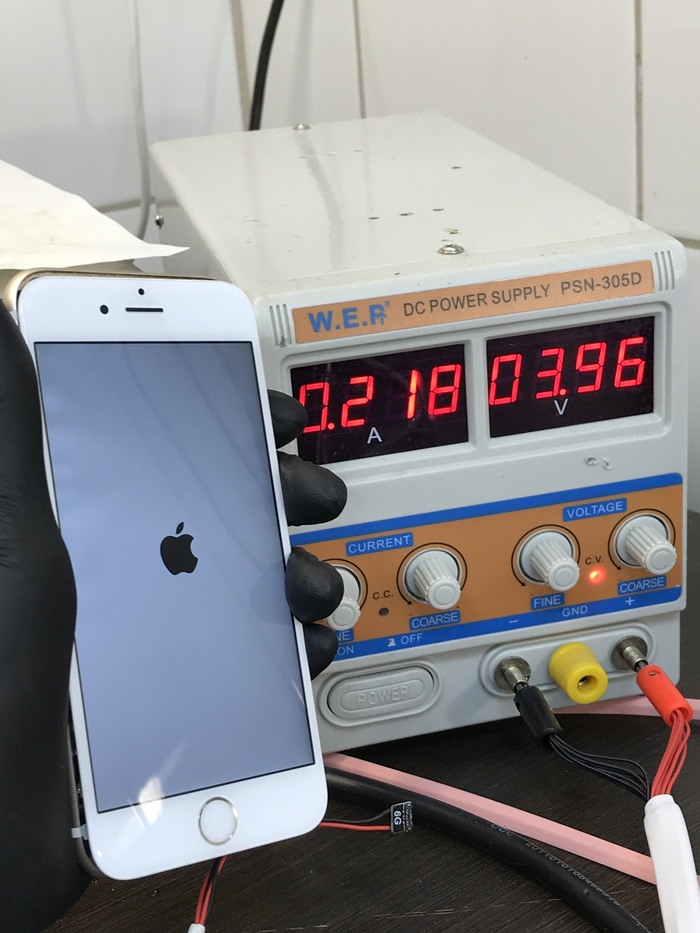

Подключаем к блоку питания, провоняем чтоб не было замыкания, включаем:

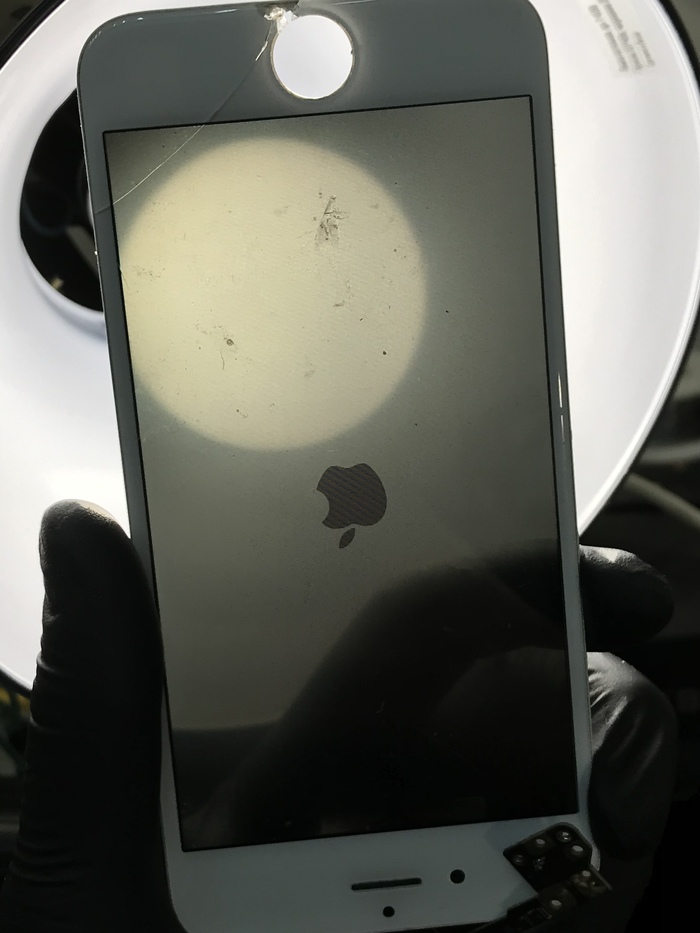

На тестовом дисплее, есть картинка, а подсветки нет, потребление у аппарата в норме, полностью включается и работает.
Поэтому звоним клиенту объясняем, что будет треш и перемычки, получаю согласие и начинаю копаться дальше.

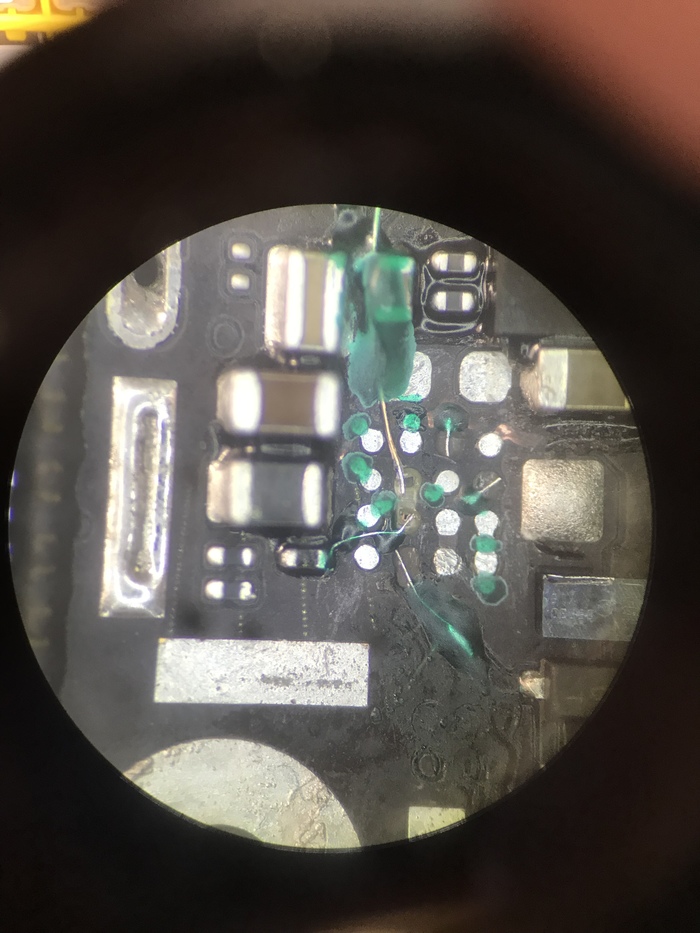

Для начала восстанавливаем оборванные дорожки и сразу замажем их лаком, чтоб держались и при монтаже контроллера подсветки не уплыли.
Теперь собственно вопрос, а что тут такого страшного в перемычках и где треш. А вот где, перенесёмся на обратную сторону платы.

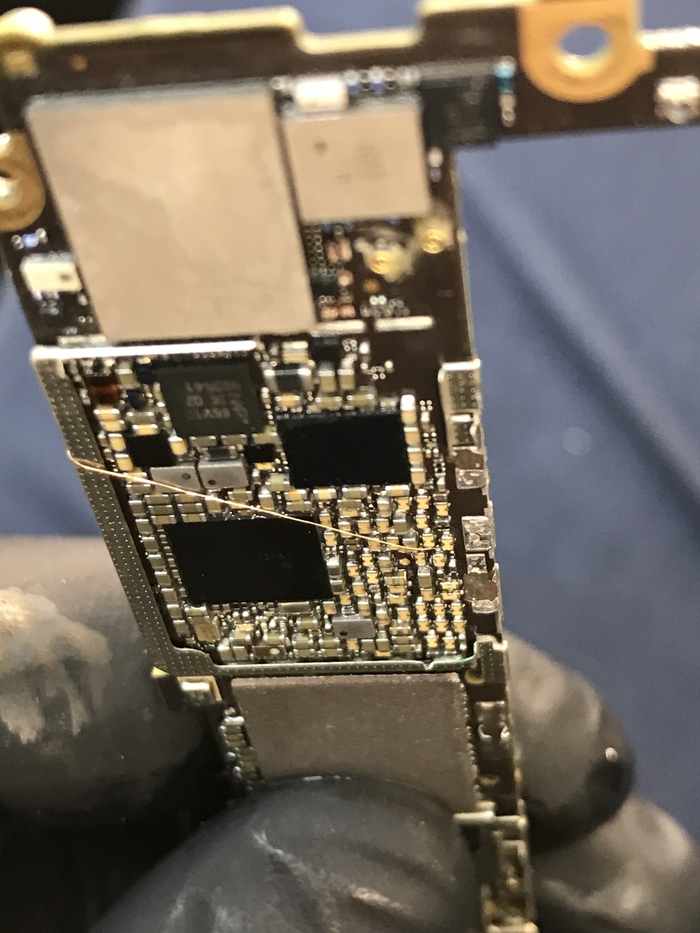

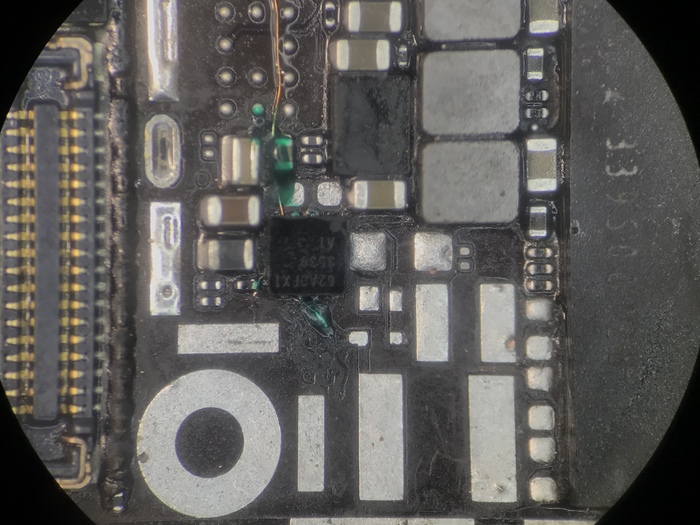

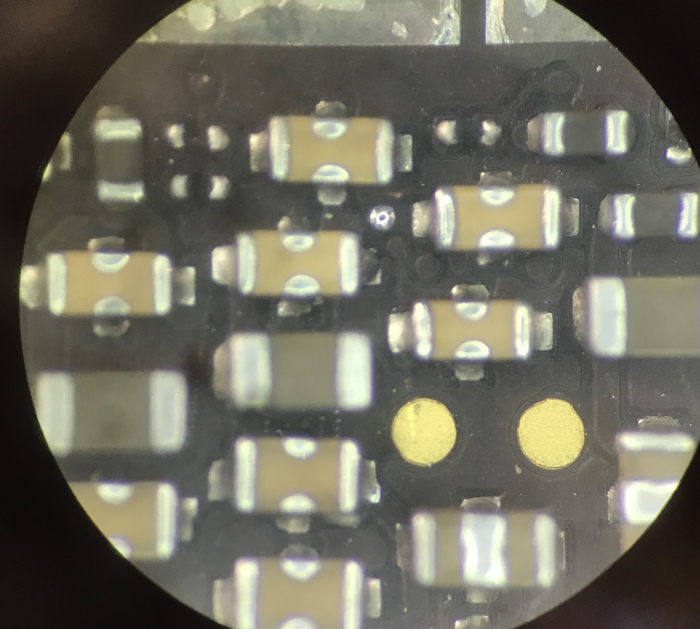

Зачистим и залудим этот маленький пятачок возле конденсатора, и припаиваемся туда лакированным проводом и тянем перемычку до контроллера подсветки.
Небольшая такая перемычка. Но человеку этот момент сразу был озвучен и он согласился.
Дальше накатываем новый контроллер подсветки и снимаем обвязку которая вызывала у меня подозрения.
Следом ставим обвязку: диоды, катушки и конденсаторы. ( Забыл сфотать)
Все это дело отмываем от флюса, собираем в проверочный корпус-дисплей и проверяем:
После всех проверок ещё раз отмываем плату, припаиваем все защитные экранировки на плату, и собираем в родной корпус и дисплей, повторные проверки и телефон отправляется в Красноярск.
Вот так иногда не остаётся другого выхода кроме как дико колхозить телефон, но аппарат работает, важная информация сохранилась.
Уважаемые пикабушники-ремонтники,подскажите хорошего специалиста в г. Воронеж, требуется ремонт айфона SE, проблема по питанию, при подключении зарядки присутствует небольшое плавающей потребление тока, даже при откинутом акб, при подключении заведомо заряженного аккумулятора включения не происходит. Проблема аппаратная и требуется "хирургическое вмешательство". Заранее благодарен в помощи, отправка в другие регионы не предусматривается.
Всем привет, принесли iphone 7 с проблемой ( при звонке сильно хрепит динами), заменой динамика и шлейфа результата не дало((, звоним клиенту и тут узнаем что упал то он с 3-го этажа(( странно что ни одной царапины, ну и да ладно, разбираем.
Снимаем аудиокодек и восстанавливаем 12 ряд ( проблема всех iphone 7)
Ставим новый кодек и проверяем, все работает и отдаем счастливому клиенту))) цена вопроса 3000₽
Давно не выкладываю ремонты, ибо повторяться не хочу, а новых интересных нет.

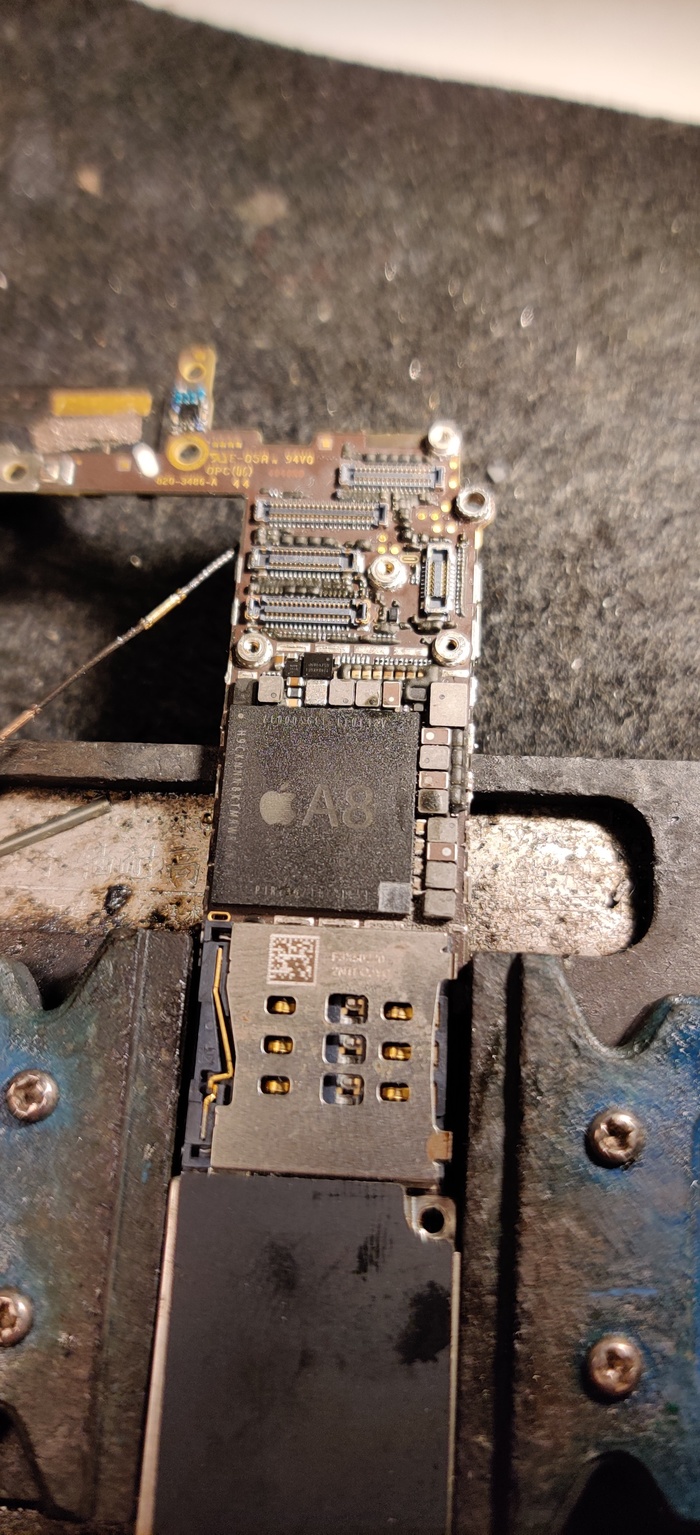

А сегодня принесли мне коллеги с другого сервиса iphone 6 с ошибкой 9.
И нужно сделать так чтоб данные сохранились, разобрал телефон, там катаная Флеш память, раньше ошибка 9 говорила о мертвой флешке, то сейчас это может быть либо проц либо anti rollback, в моем случае сопротивление на резисторах возле еепром разнились, это говорит о отвале проца, его можно перекатать, но сделаем немного по другому, начнем проц пилить, и припаиваться от него к резистору.
Начнем, моя бормашинка дома поэтому буду лезвием все делать, и так поехали.
Разметили где будем шкрябать.
Затем дошли до первого слоя текстолита

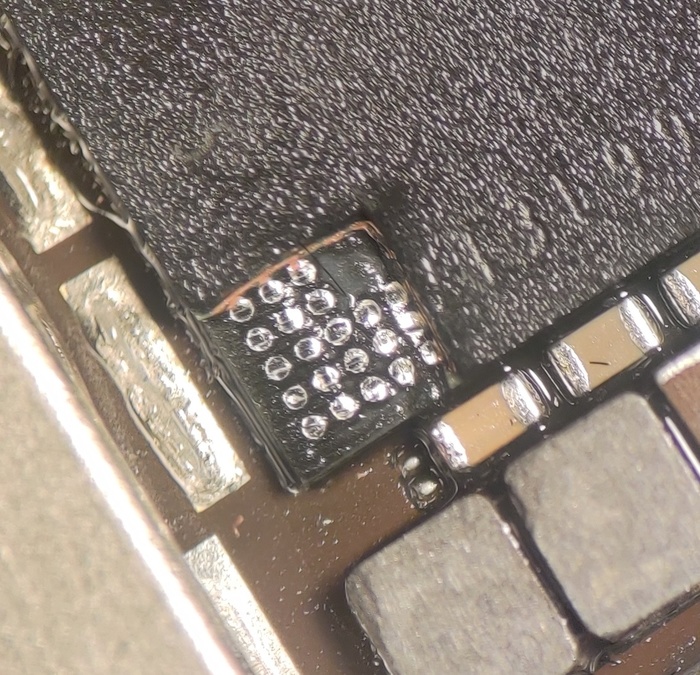

Дальше у нас шары на которых оперативка была припаяна.
И вот сразу после этих шаров нужно быть максимально аккуратным, за ними идёт тонкий слой текстолита и дорожки на самом процессоре, которые повредить нельзя

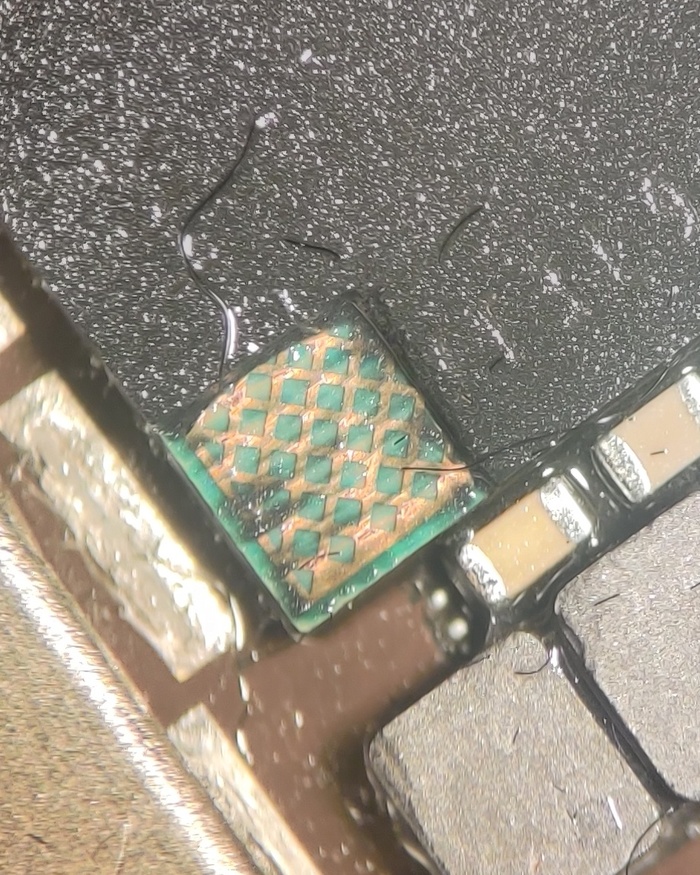

Видно плохо, я не стал зачищать весь текстолит как это делают многие, я просто освободил 2 пятака к которым буду припаиваться.

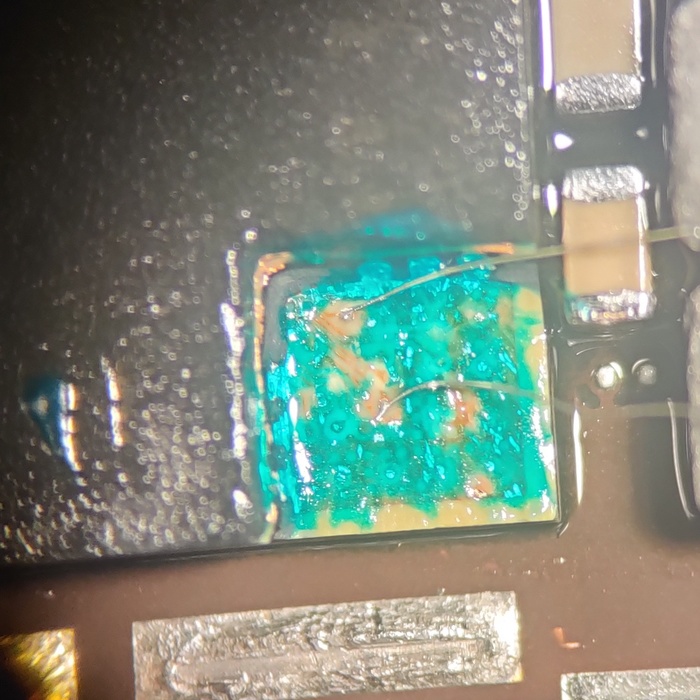

Залил маской все кроме нужных мне пятачков и припаял комариные пиписьки

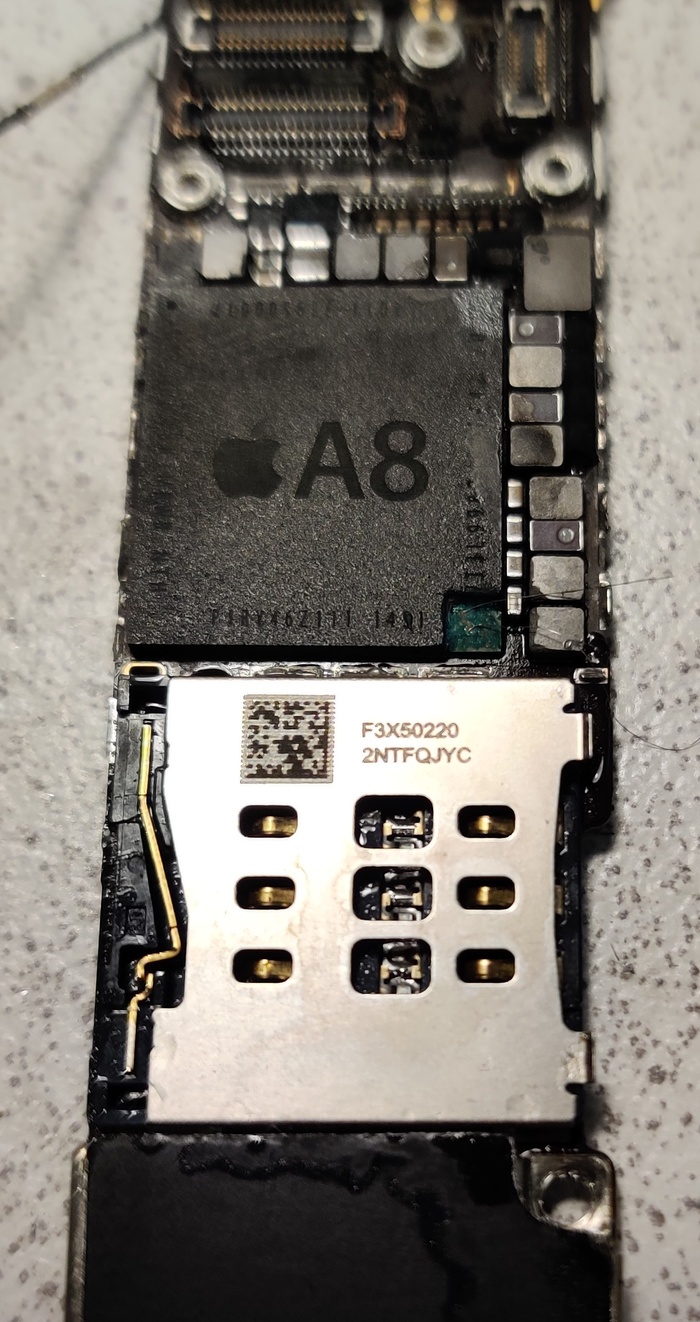

Так выглядит без микроскопа

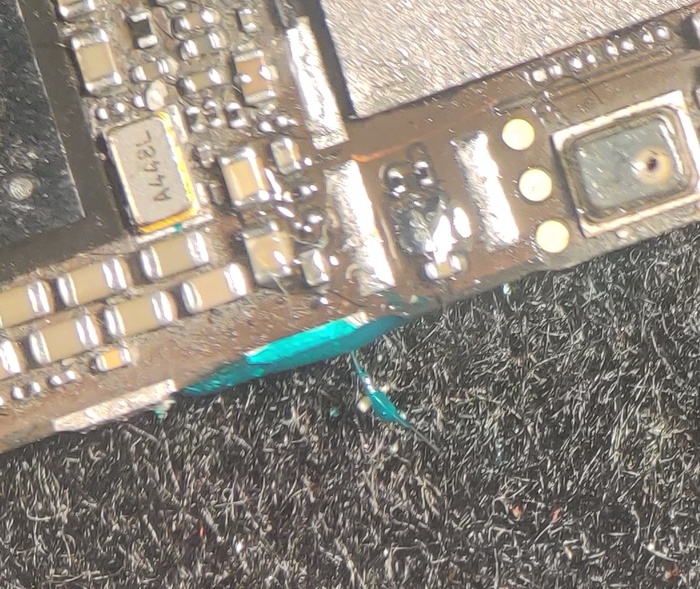

Заливаю все маской ещё раз и припаиваюсь к нужным резисторам
Проверяю, сопротивление нормализовалось, прошиваю без потери данных, и ооо да, данные на месте, а это то ради чего я это делал.
Взял мало, даже очень 2500р. Но это сервис который у меня постоянно ремонтируют аппараты, и у нас с ними договор 50/50 от стоимости озвученной клиенту.
Клиент заплатит 5000р.
Всем спасибо
Всем привет! В ремонте IPhone 7, пришёл с дружественного сервиса, который сложными ремонтами не занимается. Пришёл с такими симптомами: включается только с подключенной зарядкой, но не заряжается, нет индикации заряда, всегда отображается 1% зарядки акб, если отключить зарядку телефон выключается. Со слов клиента, телефон постоянно заряжался от автомобильной зарядки неизвестного происхождения, незадолго до поломки стал быстро разряжаться даже в режиме ожидания. В сервисе, куда клиент отдал телефон, ничего особенного не делали, подкинули шлейф, акб, ничего в поведении аппарата не поменялось, после этого телефон и попал ко мне, уже разобранный.
В принципе по опыту такие симптомы сразу говорят куда следует смотреть, но для самоуспокоения подключил плату к лбп, проверил потребление выключенной платы, а главное реакцию потребления тока на кратковременное нажатие кнопки включения, как и следовало ожидать скачок потребления был далёк от нормы и составлял 260мА, при норме 50-90мА. В этих случаях, причиной поломки является вышедшая из строя микросхема контроллера usb, больше известная как Tristar.
В Iphone 7 установлена микросхема 610A3B. До этого в айфонах начиная с 5s использовали такие контроллеры с маркировками 1610А1, 1610А2, 1610А3, все они совместимы и взаимозаменяемы между собой и с 610А3B, кроме контроллера Iphone 5 с маркировкой 1608А1..
Как и в Iphone 6s, прежде чем приступать к замене микросхемы, чтобы получить к ней полноценный доступ, нужно отрезать/отломать/отпаять мешающий кусок металической рамки защитного экрана, делать это нужно крайне аккуратно, припаяна она на обычный не легкоплавкий припой, рядом нанд, под правым краем рамки идёт антенный шлейф, под верхним краем мелкие стекляхи сколоть которые можно при любом неловком движении. С самой микрухой можно не церемониться, она нам больше не понадобится.

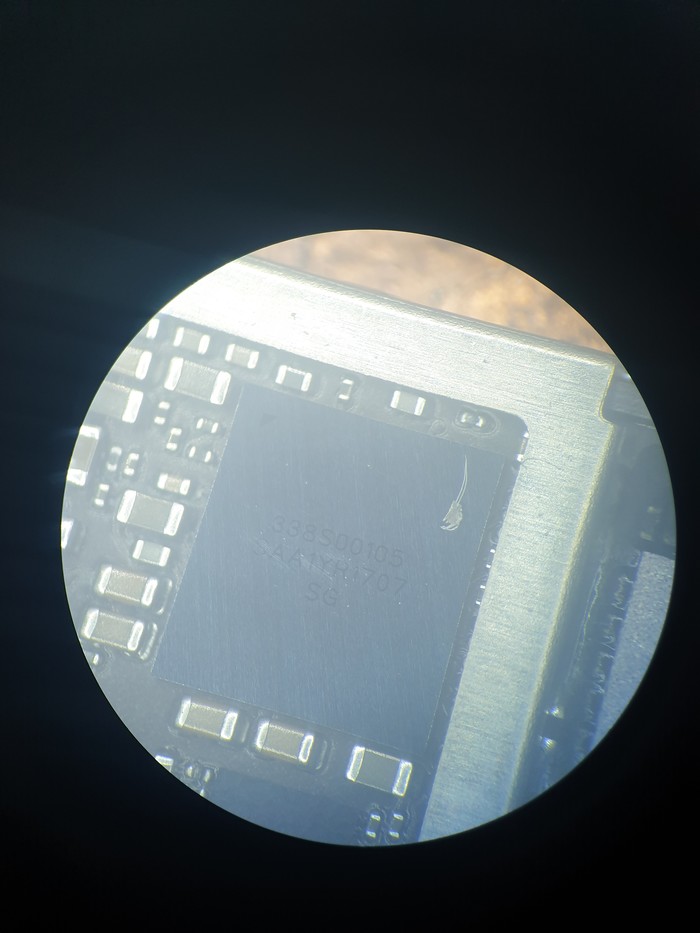

Теперь, когда ничего уже не мешает, снимаем микросхему

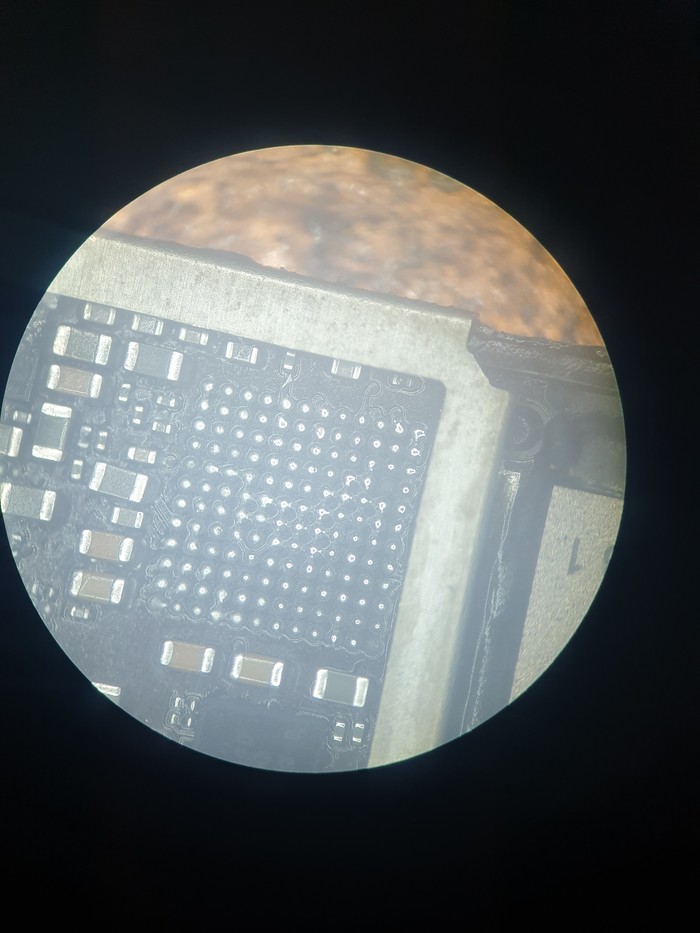

Зачищаем посадочное место
Ставим новый контроллер
Даём остыть, собираем, проверяем
Телефон включился без зарядки и показывает адекватный процент заряда
При подключении зарядки есть индикация, проценты зарядки растут, показания потребления и зарядки и телефона (от лбп) в норме.. На этом ремонт этого телефона закончен, всем спасибо!
