IPhone 6s после кучи сервисов⁠⁠

Немного треш-ремонта.

Прислал тут человек с Красноярска мне iPhone 6s. Говорит подлил его чуть-чуть, телефон включаться перестал. Он вызвал выездного мастера, у которого обычно менял дисплеи и аккумуляторы на свои телефоны. Тот развёл руками, залитие сильное, мы таким не занимаемся,  говорит тут наши полномочия все.

Ну и после этого началось путешествие айфона по разным сервисам. Одни ломили очень высокую цену, другие предлагали менять плату целиком, третьи сказали, ждать месяц, а где-то просто держали телефон и не давали никакой информации. По итогу человеку это надоело и ему посоветовали обратиться к нам. Но так как в Красноярске очень сильная загруженность, решено было отправить его ко мне в Санкт-Петербург, а потом отправить обратно. Самое главное условие, это если его реально починить, то максимум 3 января он уже должен быть в Красноярске(в телефоне какая-то супер важная инфа).

Берём плату, и сразу в глаза бросается что плата капитально копанная, оторванные экранировки, везде флюс и одна небольшая проблема:

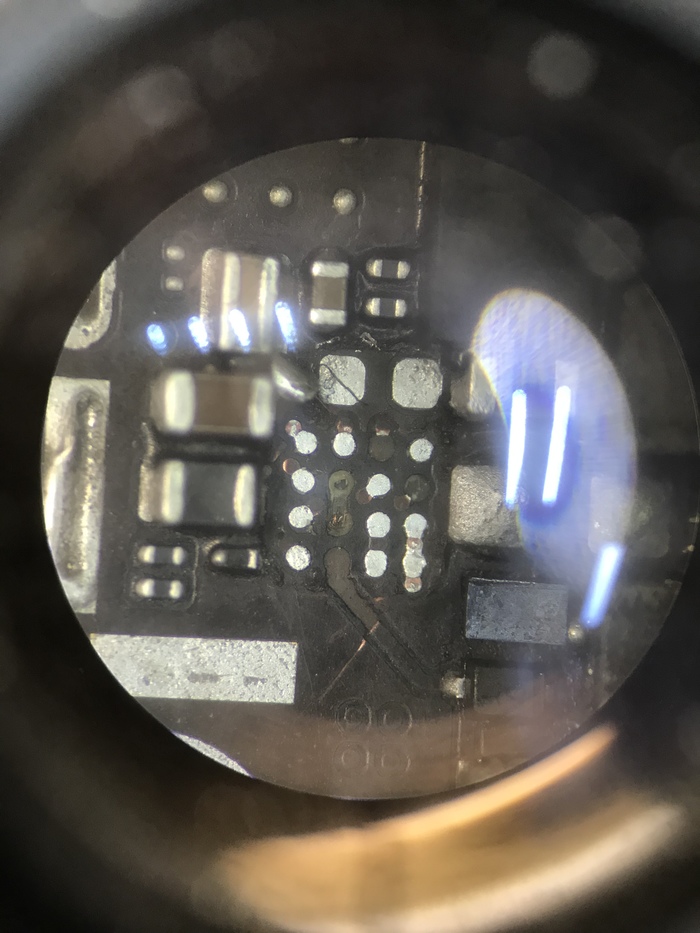

При снятии контроллера подсветки неправильно выставили температуру и оторвали микросхему с контактами, умудрились оторвать даже контакты которые идут в слои платы.

Немного посмотрев и подумав над межслойными обрывами, стало понятно что особого смысла ковырять плату и припаиваться к ним смысла нет, придётся кидать перемычки. Надо будет объяснить хозяину телефона эти нюансы. Но для начала надо убедиться, что аппарат хотя бы включается и действительно есть смысл делать подсветку.

Подключаем к блоку питания, провоняем чтоб не было замыкания, включаем:

На тестовом дисплее, есть картинка, а подсветки нет, потребление у аппарата в норме, полностью включается и работает.

Поэтому звоним клиенту объясняем, что будет треш и перемычки, получаю согласие и начинаю копаться дальше.

Для начала восстанавливаем оборванные дорожки и сразу замажем их лаком, чтоб держались и при монтаже контроллера подсветки не уплыли.

Теперь собственно вопрос, а что тут такого страшного в перемычках и где треш. А вот где, перенесёмся на обратную сторону платы.

Зачистим и залудим этот маленький пятачок возле конденсатора, и припаиваемся туда лакированным проводом и тянем перемычку до контроллера подсветки.

Небольшая такая перемычка. Но человеку этот момент сразу был озвучен и он согласился.

Дальше накатываем новый контроллер подсветки и снимаем обвязку которая вызывала у меня подозрения.

Следом ставим обвязку: диоды, катушки и конденсаторы. ( Забыл сфотать)

Все это дело отмываем от флюса, собираем в проверочный корпус-дисплей и проверяем:

После всех проверок ещё раз отмываем плату, припаиваем все защитные экранировки на плату, и собираем в родной корпус и дисплей, повторные проверки и телефон отправляется в Красноярск.

Вот так иногда не остаётся другого выхода кроме как дико колхозить телефон, но аппарат работает, важная информация сохранилась.
