Сегодня будем менять стекло на 13 серии, о которой все знают только то, что челка стала меньше размером)
Начиная с 12 серии стекло решили сделать более прочным, благодаря Ceramic Shield. Но раз я пишу этот пост - значит его все равно можно разбить. Поэтому каждый владелец битого айфона встает перед непростым выбором)
А все потому что цены на замену дисплея у официалов вот такие)
А сколько вышло у меня узнаете в конце поста. Да это беспощадный кликбейт, но вы в интернете не первый день, пора привыкнуть уже)
13 серия - это первая серия об которую споткнулись ремонтники и так и не нашли решение даже спустя год. Потому что при замене дисплея тру тон можно перенести только на 13 и 13 мини. На 13 про и про макс перенести тру тон до сих пор невозможно без официалов. А все потому что на прошках заблокирован дешифратор. Потому что обойдетесь, вот почему)
Если коротко, то в идеал можно заменить только стекло, потому что при замене дисплея отвалится часть функций. Такие дела)

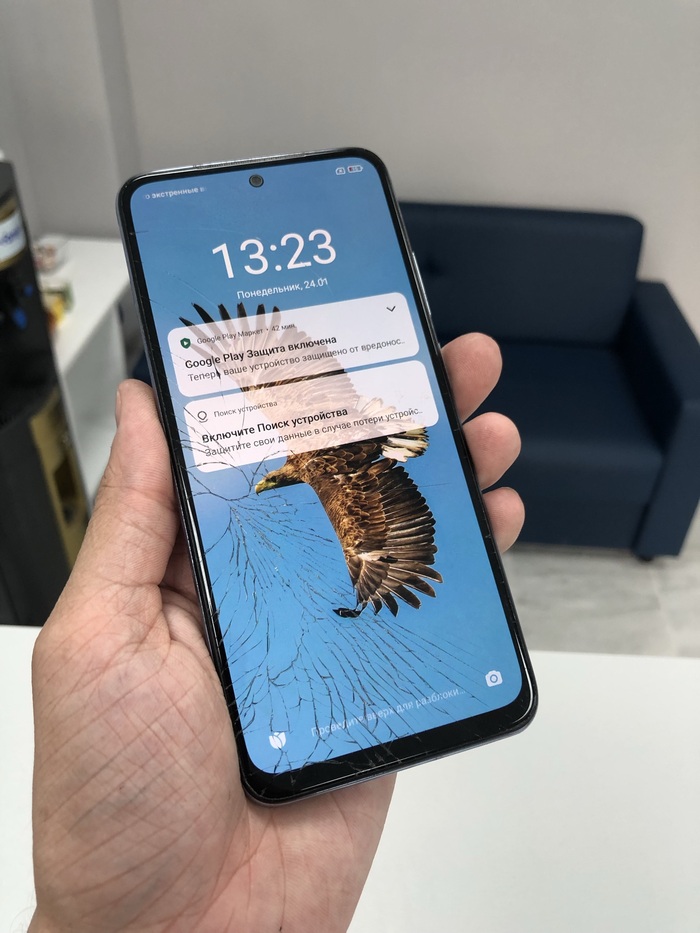

А на столе у нас очередной потерпевший в бою с асфальтом)
Изображение без дефектов, а значит можно заменить только стекло.
А что ж разбился ваш хваленый айфон за такую гору бабла? Там же Ceramic Shield и все такое.
Я уже делал пост про замену стекла на 12 серии
Замена стекла Iphone 12 Pro Max. Яблочная лопата
Правда там я ничего не сказал про Ceramic Shield, поэтому стоит написать о нем в этом посте.
Для начала разберемся что такое этот ваш Ceramic Shield. По факту это стеклокерамика, которую мы уже видели в Xiaomi Mi mix и samsung s10+ в задних крышках, а так же в электрических плитах, но не в стеклах дисплея, потому что азиаты понятия не имели как стеклокерамику сделать полностью прозрачной. А яблочники смогли с помощью напильника и каких-то больно умных людей сделать то, чего китайцам и корейцам не удалось. Причем стекло стало реально прочнее предыдущих.
Если по-простому - то стеклокерамика это обычное закаленное стекло, которое ещё раз нагревают и кристаллизуют стекло с помощью химической реакции, делая его ещё прочнее. Такое стекло труднее бьется и меньше царапается.
Вот только какого хрена его все равно смогли разбить?
А потому что любое стекло разобьется с угла. И стеклокерамика не исключение. Посередине можете хоть молотком бить, но падение на угол не переживет даже самое прочное стекло. Никакие кристаллы выращенные в самом стекле не спасут.
Вот вам пост про то, как царапаются и бьются стекла на телефонах. Там подробнее расписал на этот счет.
Насколько прочное стекло используют в мобильных телефонах?
Так что разбить можно все что угодно - главное желание и у владельца возможно желания не было, но асфальт решил иначе)
Пора закончить отступление, вернемся к аппарату)
12 и 13 серия славится тем, что дисплей хрен достанешь из корпуса, потому что проклейка там настолько дубовая, что можно и целый дисплей завалить, а тут у нас битый, ещё и с угла в районе шлейфа, поэтому придется попотеть. Одно неверное движение и пустим полосу.
Медленно выклеиваем низ дисплея.
И затем так же медленно вынимаем дисплей из корпуса оставляя целой влагозащитную проклейку.
Пора посмотреть что же сделали с челкой и за счет чего она стала меньше. Это нудятина для интересующихся, так что её можно пропустить. Если коротко - то объединили некоторые датчики и пересобрали распихав динамик сверху и датчик освещения снизу)
Инфракрасную камеру с проектором точек поменяли местами. На самом дисплее теперь нет слухового динамика, оставили только микрофон, датчик приближения и освещения. В датчике приближения раньше был и ик фонарь, но его перенесли в прожектор точек на сборке фронталки. Поэтому теперь замена верхнего шлейфа не приведет к отвалу фейса, отвалится только true tone, который привязан к датчику освещения. На старте продаж при замене дисплея отваливался фейс, но яблочники к удивлению всех починили фейс спустя 3 месяца своим же обновлением)
А ещё теперь датчик освещения светит в дырку на матрице и датчик приближения тоже можно было в такую же дырку запихнуть и сделать челку ещё на 5мм меньше, но купертиновцы решили что обойдетесь, иначе как потом 14 продать)

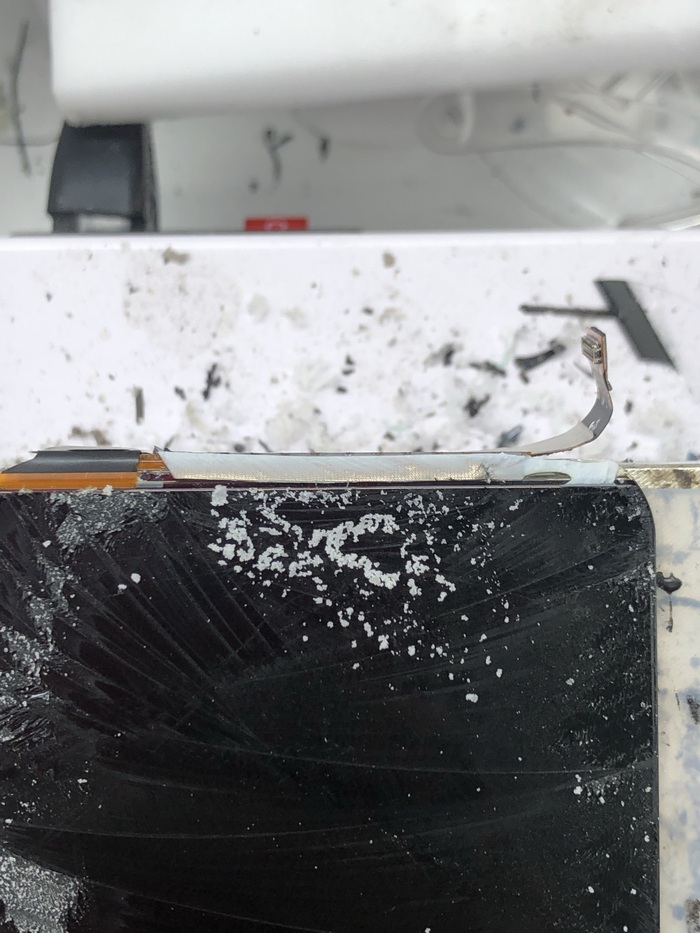

Резать стекло будем как и на 12 серии прямо в рамке. Заводим струну с угла между рамкой и дисплеем.

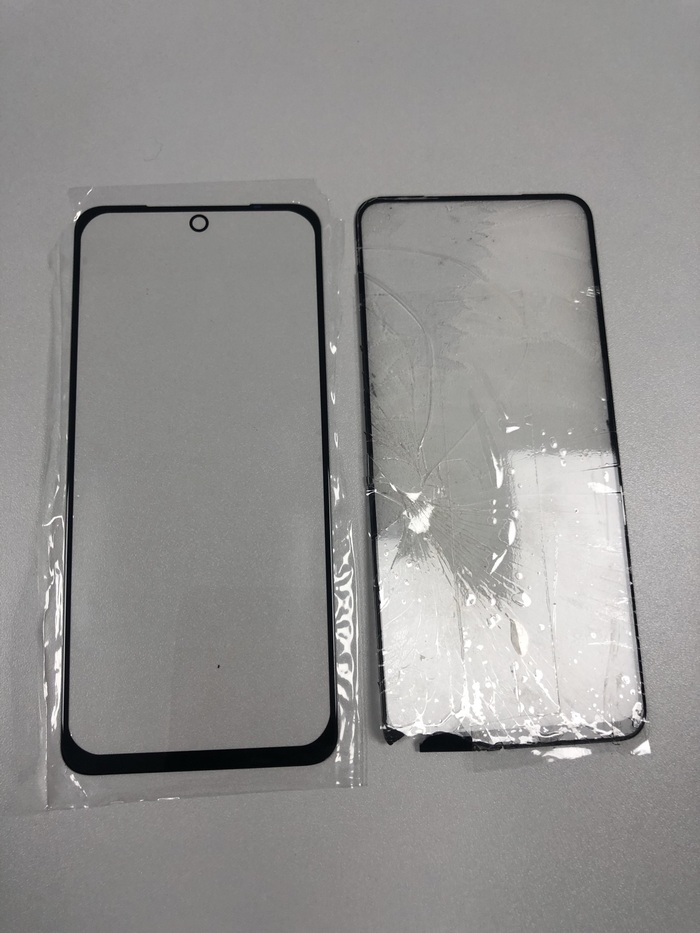

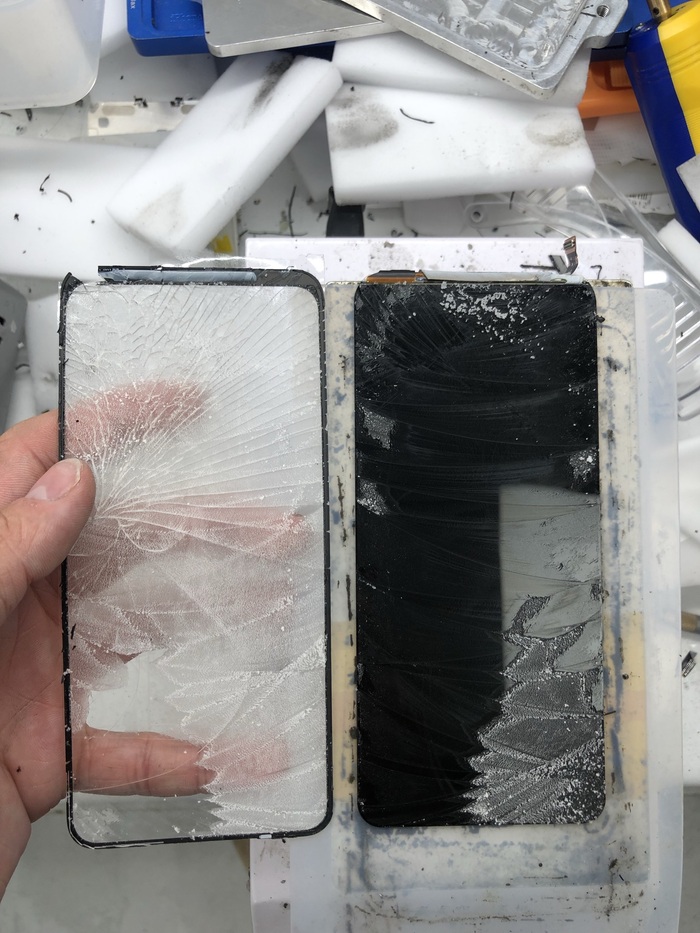

И срезаем старое стекло. Как видим, пленки как на 12 про макс нет и так на всей 13 серии)

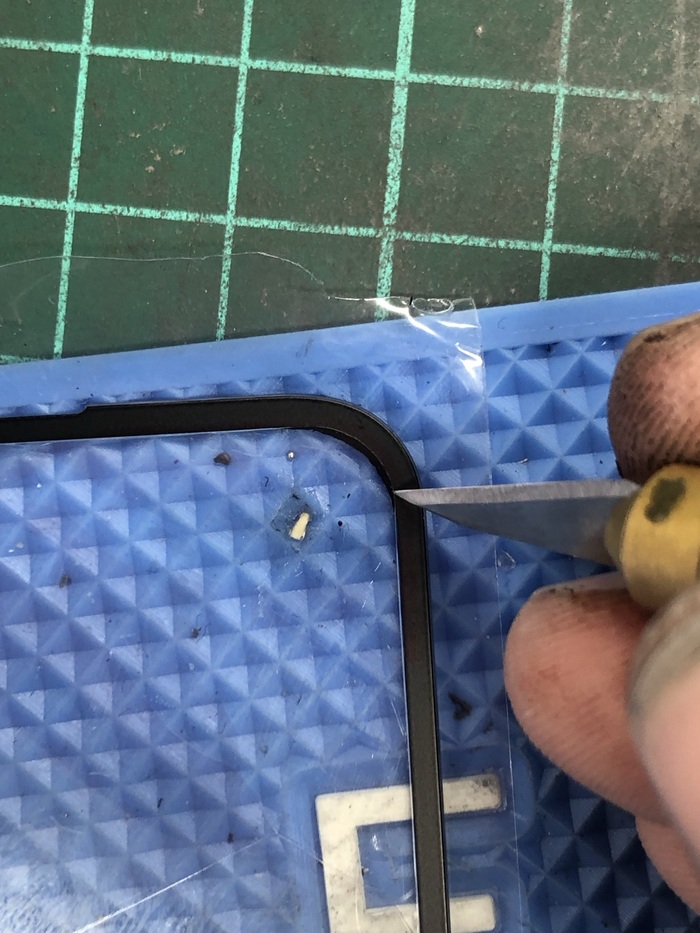

Затем снимаем рамку с матрицы.
Чистим матрицу и проверяем на наличие дефектов.
Все отлично. Изображение в идеале.
А вот насколько тонкая матрица. Учитывая что половина толщины - это металлическая подложка. Представляете насколько тонкая сама матрица?)
Затем чистим матрицу от пылинок в антипылевой комнате и склеиваем с новым стеклом.
Идеал. Ни единой пылинки.
А вот как раз та дырка датчика освещения прямо под глазками фейса)

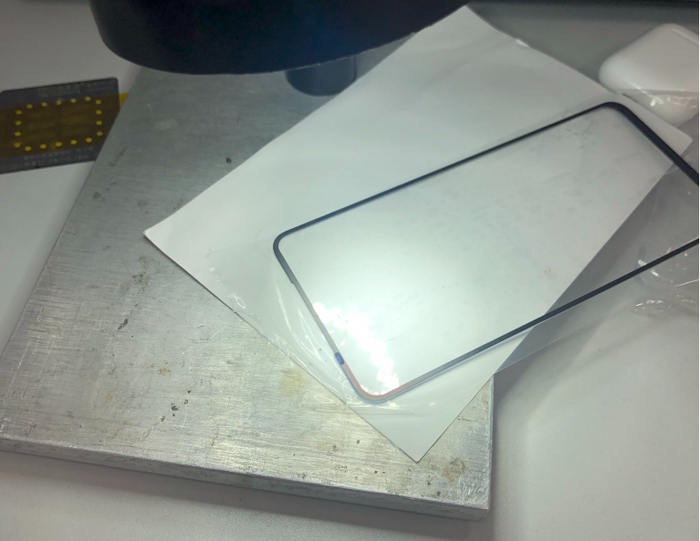

Затем достаем новую рамку для 13 модели.

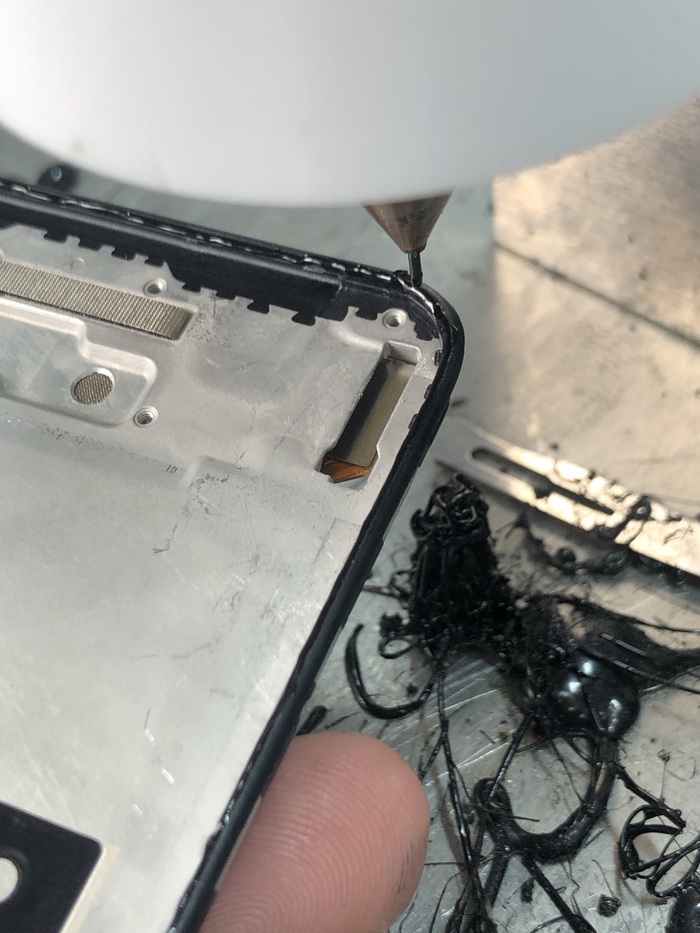

И наносим тонким слоем дорогущий термоклей.
Затем помещаем в специальный магнитный пресс для склейки рамки и склеиваем дисплей с новой рамкой..

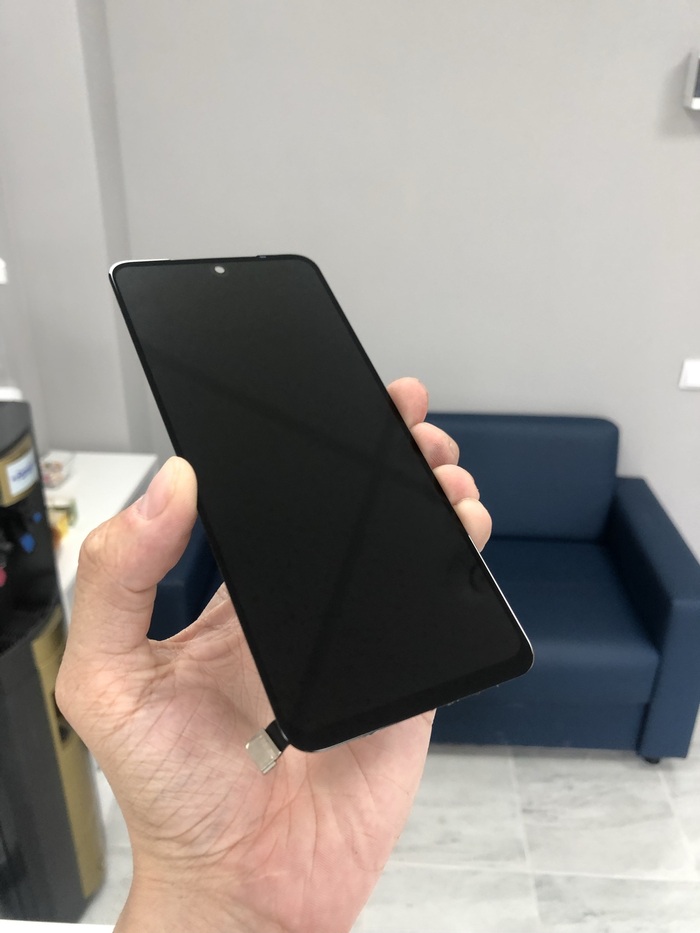

Затем достаем готовый дисплей и собираем вундервафлю обратно.

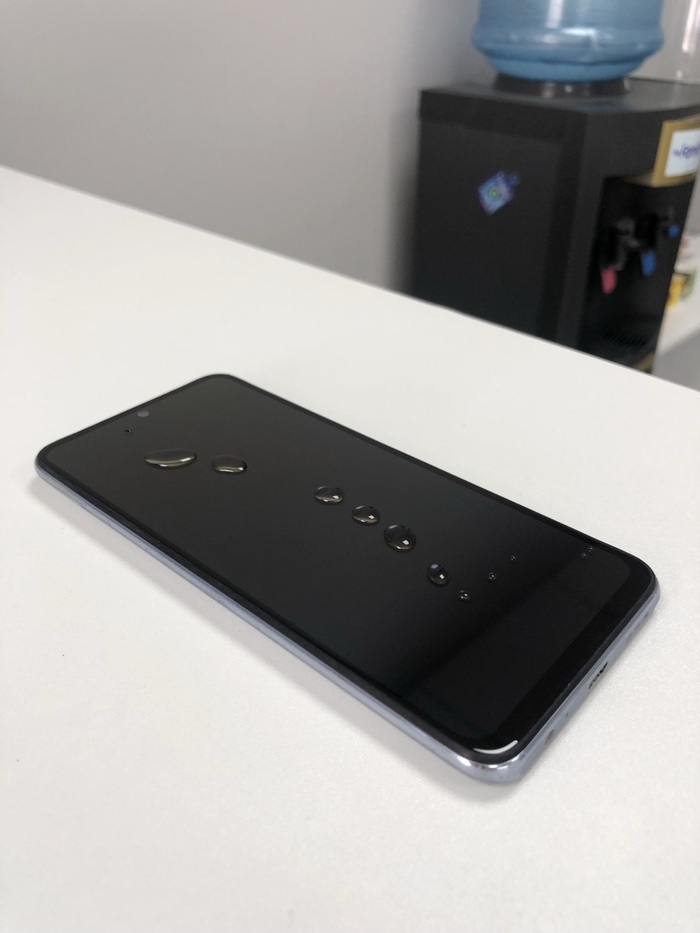

Огонь, а что с олеофобом?

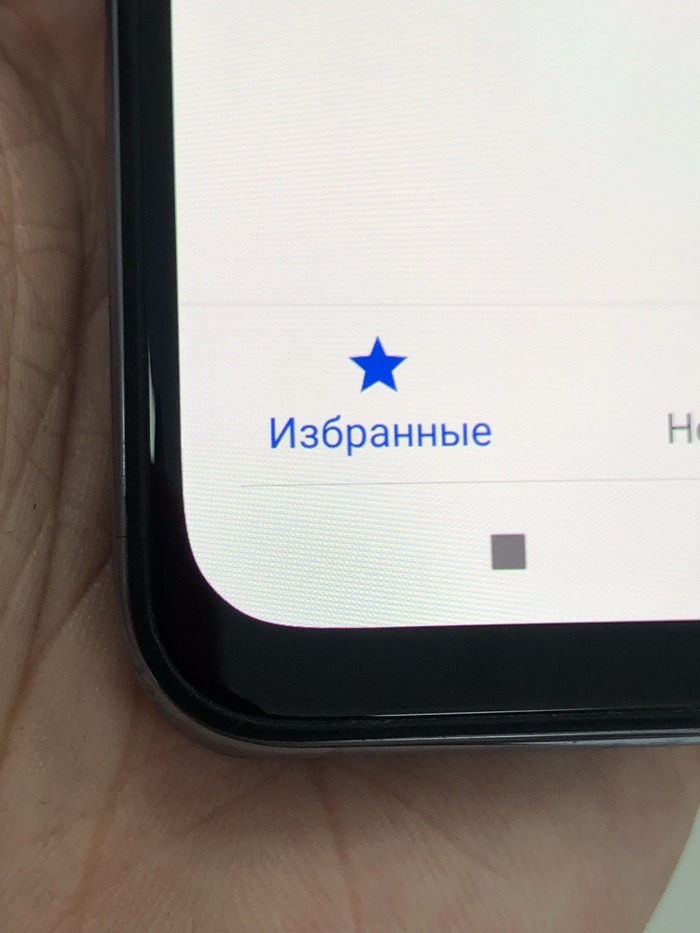

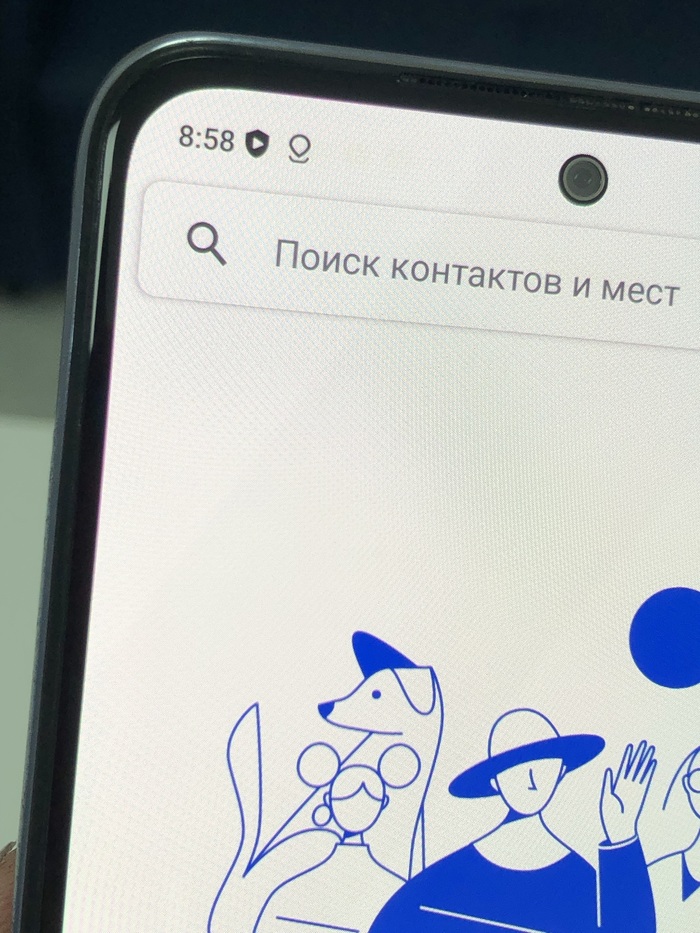

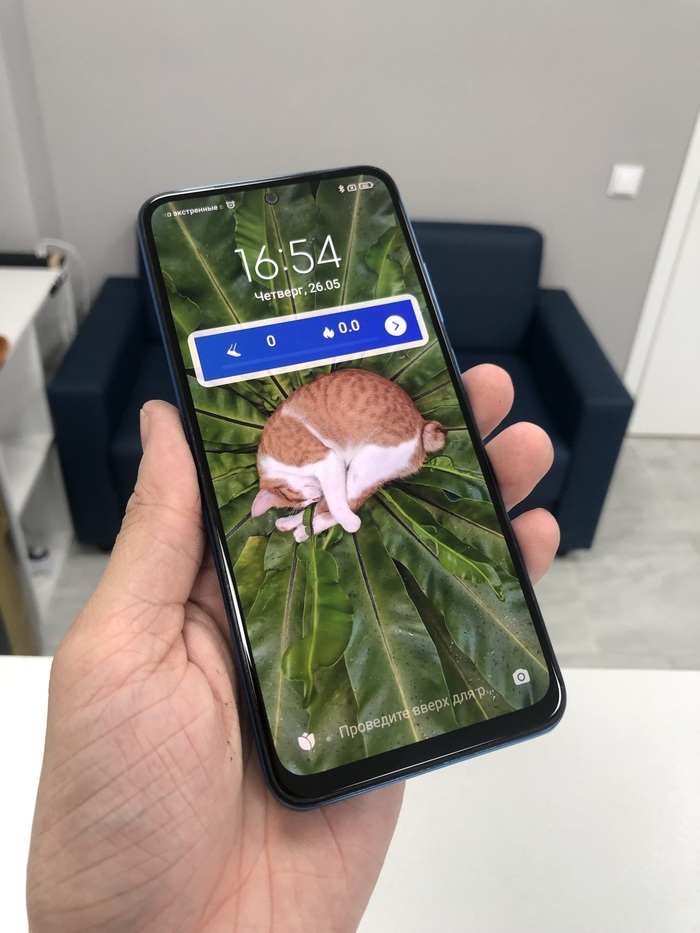

Идеал. Можно выдавать довольному владельцу который сэкономил половину стоимости замены дисплея.
Все вместе вышло 12000р
Всем удачных ремонтов.
