Всем привет! На операционном столе "ноутбук" IRBIS NB110.

Уже несколько аппаратов было восстановлено с подобной неисправностью. Проявляется это следующим образом: аппарат перестает включаться, заряд идет. При этом клавиатура может быть не повреждена, либо есть недостающие клавиши (как правило недостает как раз кнопки включения, мембрана остается на месте), но при нажатии кнопки питания ничего не происходит. Также в этом ремонте восстановим развалившиеся крепления петли матрицы.

Крепление петли восстановим эпоксидкой, а пока она будет сохнуть, продолжим ремонт

Как правило (а это было в каждом случае) на таких аппаратах стоит контроллер питания AXP, в данном случае AXP288. Найдем даташит на него...

Простота этих контроллеров питания позволяет решить проблему невключения!

Как видим из даташита, 62-ой контакт КП PWRON - входящий сигнал кнопки включения.

Так и есть, при замыкании этого контакта на землю, аппарат начинает включаться и всё работает. Получается, мы можем вывести отдельную кнопку включения. Так и сделаем...

Кнопка, которую я использовал, обычно ставится в сигнализациях. Сверлим в корпусе отверстие так, чтобы кнопка входила (но не стоит перебарщивать). Кнопка не может держаться сама по себе, поэтому промежуток заполним эпоксидкой и дадим высохнуть.

После сборки проверяем проделанную работу. Крепление петли восстановлено, а хламбук снова включается :)

Надеюсь, данная инструкция кому то пригодится, т.к. люди всё чаще стали покупать подобные поделки, ввиду отсутствия денег на нормальные ноутбуки.

Всем спасибо за внимание!

Добрый день.

Помогите пожалуйста с проблемой.

Данный телефон был у мамы, всё работало нормально.

Но в один момент она к нему подошла, а он выключен и не реагирует.

Забрал. Пытаюсь включить - вжикает вибро и тишина. Подключил ЗУ - вжикнул и тишина. Разобрал, батарейка 3,6в, поставил на зарядку от iMax B6, зарядилась до 4.20в. Ставлю обратно в телефон. Нажимаю вкл - вжик и тишина.

Купил на Авито.доставкой такой же, только без батарейки - типа вздулась, думал плату подкину и в путь. Получил, (а он утопленник, маркеры красные) поставил свою батарейку - так он вообще не реагирует на кнопку питания.

При подключении/отключении с моей платок к ПК, комп издает звук подключения/отключения устройства.

Подкинул ему сим карту, а то может просто дисплей не работает, так нет - абонент не в сети.

При попытке зайти в FastBoot - тоже ничего не происходит, вжикает каждые 19 сек.

Пробовал замкнуть контакты TestPoint - вообще ноль реакции.

Пробовал менять платы местами, комбинировать с дисплеями (у меня их 3(!))) - моя плата хоть какие-то признаки жизни подает (вжикает вибро), а купленная вообще без признаков жизни.

Мультиметром пробежался по разным элементам, вроде напряжение какое-то есть... А какое должно быть и где не знаю.

На работе есть мультиметр, ЛБП, осциллограф, паяльная станция, УЗВ - по сути инструмента полно. Опыта нету, где и на каких точках что мерить.

Теперь сижу с тремя дисплеями, двумя платами и одной батарейкой, и голову ломаю, как бы это всё собрать хотя бы в один телефон.

Пытаюсь в схеме разобраться, но что-то тяму не хватает.

Помогите пожалуйста.

Всем привет, в ремонте планшет Samsung P6200, принесли с другого сервиса, где он пролежал несколько месяцев, но результата не было и клиент решил что пора его оттуда забирать. Изначально аппарат не включался и не заряжался, в таком же состоянии он попал ко мне. Сложно сказать какие манипуляции с ним проводили в предыдущим сервисе, но в плату не лазили, следов какой либо пайки и прочего не обнаружено.

Судя по потреблению платы при попытке включения от лбп под подозрение попала микросхема памяти emmc. Все напряжения для её работы на плате присутствовали, но по isp программатор её не считывал, не определял. Чистим компаунд вокруг микросхемы и снимаем флешку с платы

Зачищаем компаунд под микросхемой и подготавливаем посадочное место. На всякий случай отреболил снятую emmc и попробовал считать на прямую через колодку, результат тот же, не определяется, значит двигаемся в правильном направлении

Недостающие пятаки на посадочном месте это пустышки, на работу не влияют. Дальше подбираем и подготавливаем на программаторе новую флешку, выставляем нужные конфиги, заливаем дамп с поддержки z3x в нужные разделы. Ставить будем флешку klmag2gend-b301 16gb.

Далее устанавливаем готовую микросхему на плату

Собираем планшет, пробуем включить его в dowload режиме.

Шьём сервисной многофайловой прошивкой

После первого включения получаем рут и восстанавливаем серийный номер и имей устройства.

На этом ремонт закончен, планшет в полностью рабочем состоянии.
Всем сспасибо, удачных ремонтов.

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

В ремонте Honor 7C(hl1atum-ver-e) с диагнозом - не включается.

Краткая предыстория - упал в воду, был выловлен и просушен, по максимум разобран голыми руками и были несколько попыток включить с кнопки.

Телефон после водички еще какое то время был под напряжением, писал информационные сообщения, что-то там по температуре, вибрировал...в общем умирал на руках хозяина.

Вскрытие показало, что водичка была не чистая - водопроводная, и песочек отфильтровался в корпусе телефона как в ситечке.

Под увеличением стал осматривать плату, и обнаружил подгары в зоне разъема дисплея.

Плата имела КЗ по линии питания  VPH_PWR.

Разъему подключения АКБ также досталось, но сама АКБ не разрядилась, а тупо ушла в защиту - ща что ей отдельное спасибо, так бы на плате дежурило 3.7 вольт все время мирного "полеживания" телефона на полке в ожидании ремонта.

По неровным краям отверстия, видна чья-то попытка вскрыть не ЛЕГКО снимаемый экран, что в последствии возможно будет причиной сбоев связи у телефона, но обо всем по порядку.

Розовый термоинтерфейс на процессоре, памяти и контроллере питания стал текучим и попал под все соседние микросхемы.

Пришлось снимать контроллер заряда батареи.

Под контроллером заряда тоже много плохого!

Аудио кодек, снял также для очистки мусора под ним.

Как видим, два пятака замкнули друг с другом, удалив этот спай, был устранен КЗ с платы.

Некоторые контакты стали замыкать из за смеси воды и термопасты.

Самый "швах" под экраном возле усилителя связи.

После очистки и накатки шаров, все запаял на место.

Аппарат подал признаки жизни, завибрировал и включился.

Зарядка пошла и потребление в норме.

Также снял экран антенны GPS и удалил весь мусор.

Главным разочарованием процесса стали:

- нестабильный Wi-Fi

- отсутствие сотовой связи

Вызвонив контрольные напряжения LDO с контроллера питания, понял что идет просадка по двум напругам:

- VREG_L18_2P7 это 2.7 вольт, у меня измерялось 0.5 вольт

- VDD_WTR_1P8 это 1.8 вольт, у меня измерялось 0.15 вольт

Оба напряжения гуляли в небольших пределах, большие значения при старте телефона, и низкие при полной загрузке.

В надежде устранить проблему была заменена микросхема усилитель связи с донора SKY77916-21, но положительного результата не дало.

Следующим шагом просился на замену контроллер питания, но после нескольких замен микросхем и нагрева платы, телефон стал менее стабилен к включениям, работе с сетями Wi-Fi, и т.к. хозяину телефона важно было сохранить информацию в телефоне - принято решение остановить научно-исследовательскую деятельность и выдать телефон в том виде, как есть.

В любом случае с "того света" его достали...

Для информации - инженерный код *#*#2846579#*#*

Кто ответит на вопрос,  почему на фото отсутствует последний знак * тот получит СУПЕРПРИЗ!?

Это меню позволяет более полно провести некоторые тесты и выполнить диагностику аппарата.

По интересующим Вас вопросам пишите в комментариях или в телеграмм(контакты вверху).

Ремонт JBL EXTEME 2

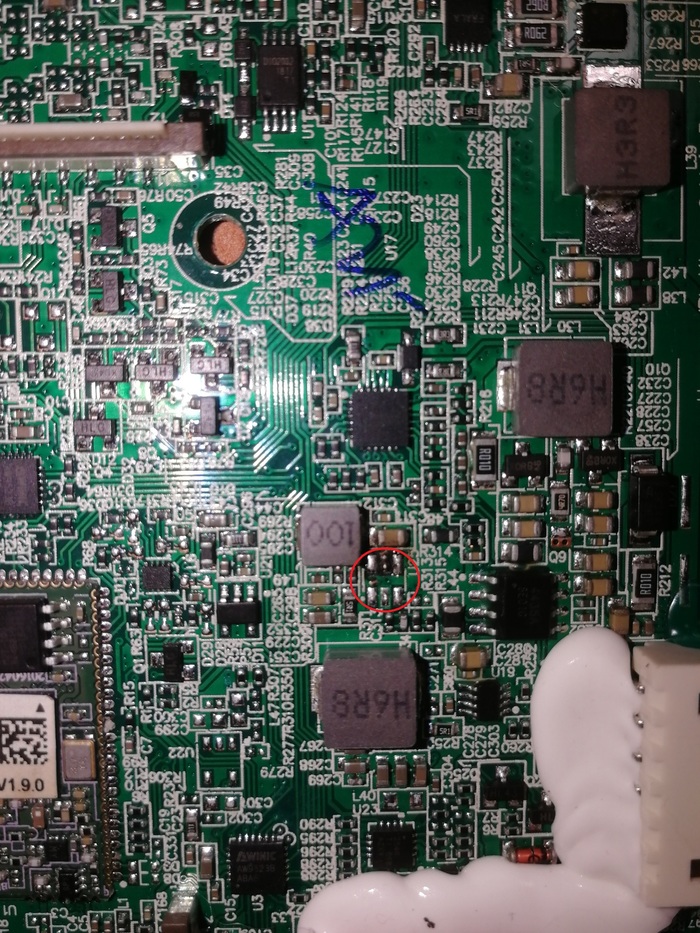

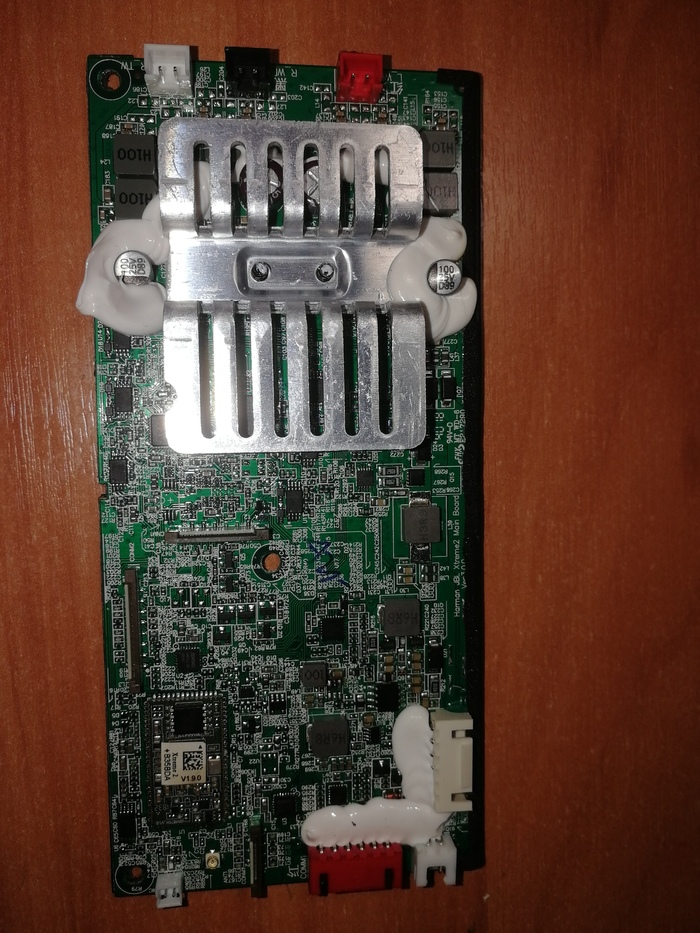

Всем здравствуйте. в общем ситуация такая. В колонку подключили не то ЗУ после чего она перестала работать. Сам я люблю ковыряться в электронике, но знаний маловато. Так скажем любитель самоучка...Разобрал, нашел сгоревший элемент, но вот по маркировке которую я разглядел не могу его найти в интернете, а понять что это сам не могу, подозреваю что какой-то контроллер питания-заряда. на нем если правильно вижу надпись ENALB. Буду благодарен за любую помощь. Его я уже выпаял, на фото место где он был установлен.
