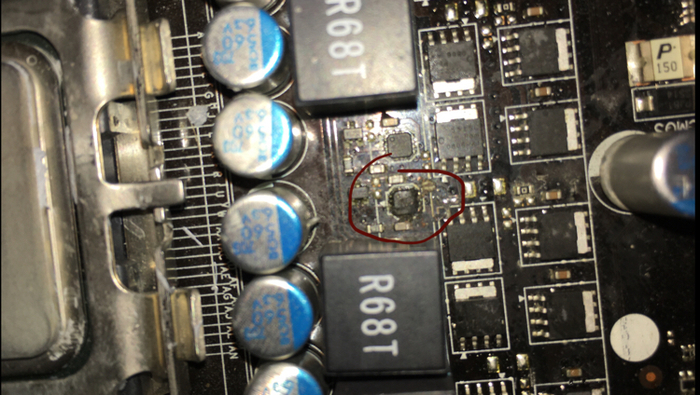

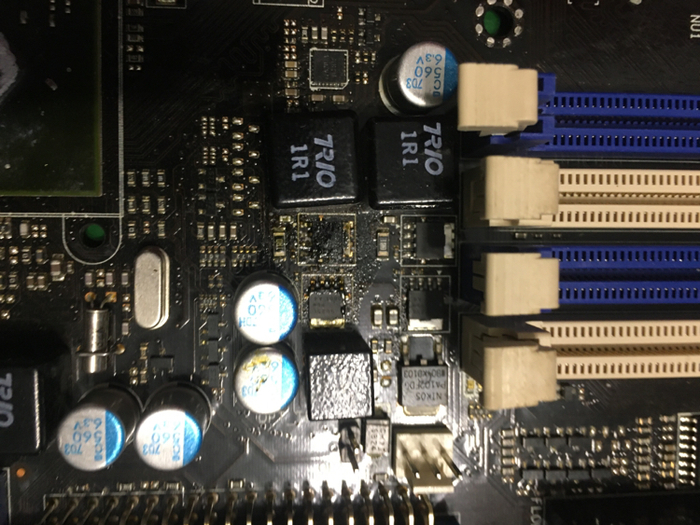

Попала в руки видеокарта. Охлаждение работает, а изображения нет. Начал осматривать плату, обнаружил отсутствие конденсатора. Вопрос - Мог ли кондер сам отвалиться? Или его вырвали? Если сам отпал, то думаю что можно попытаться его припаять. Ну а если вырвали, то возможно, карту как донора использовали и смысла заморачиваться с ремонтом не вижу. Жду ваших рассуждений, спасибо.
Собрал усилитель со схемы в интернете..

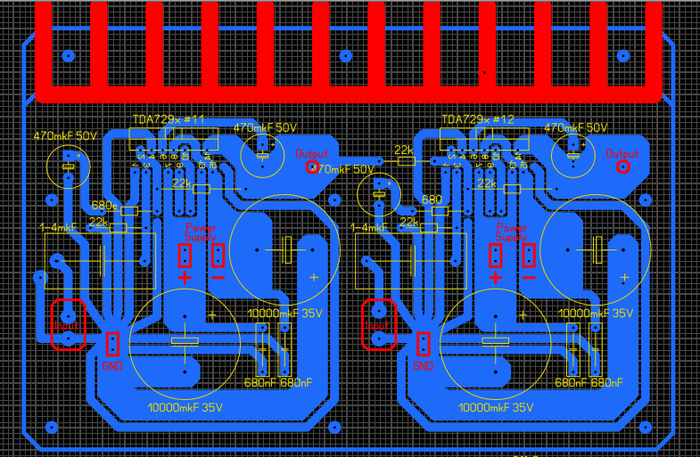

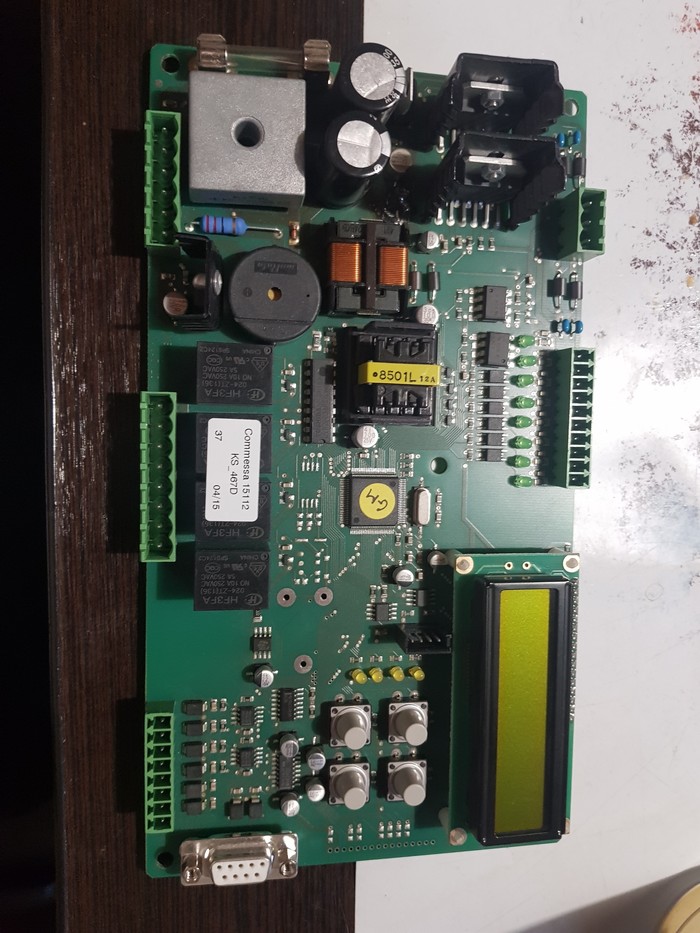

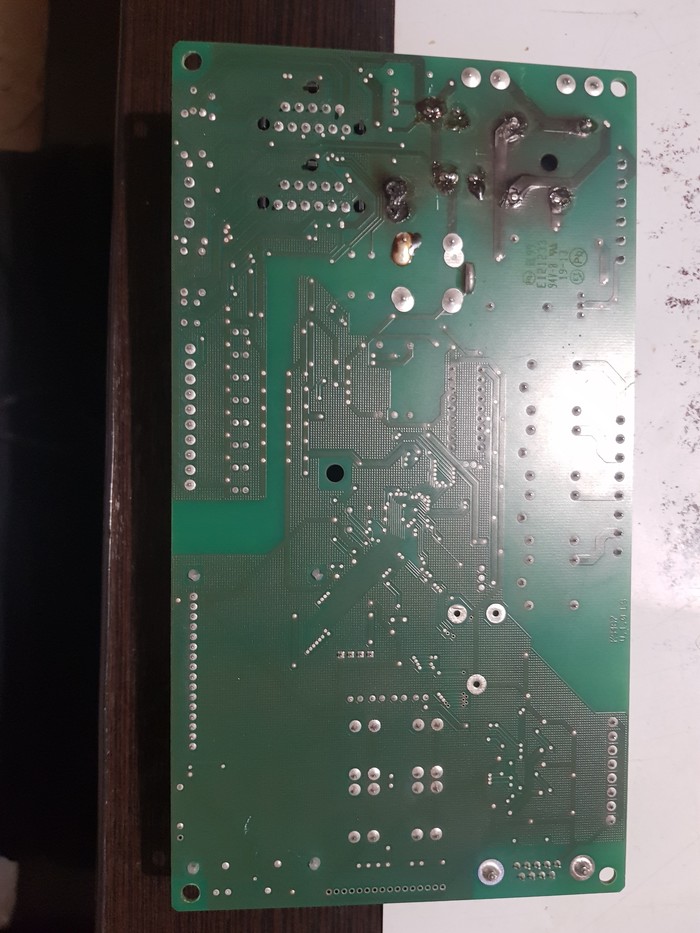

Вот только не могу разобраться с контактами на управляющей плате... отметил на скриншоте... Подскажите что это за контакты и куда подключаются
Как доделаю до конца, выложу пост))
Добрый день, друзья! Нужна ваша помощь. Нигде не могу найти процедуру калибровки регулятора оборотов пылесоса Electrolux ZCX6460. Регулятор (на фото) собран на базе микросхемы MQD4C. Может, кто-нибудь знаком с этой процедурой или есть доступ на procorner.electrolux.com? Буду очень благодарен!
ИТАК. Первый пост. Недавно приобрел графический планшет дабы попробовать что там да как, но неожиданно для меня он оказался нерабочим. Открыл спор на алиэкспресс и пока жду решения недолго думая его разобрал. Суть проблемы в том что он никак не реагирует на
подключение, а если он 10-15 секунд постоит подключенным у него начинает нагреваться какая то микросхема на плате обозначенная буквой U3 а на ней написано... эээмм
Суть проблемы в том что он никак не реагирует на
подключение, а если он 10-15 секунд постоит подключенным у него начинает нагреваться какая то микросхема на плате обозначенная буквой U3 а на ней написано... эээмм 5206A 18/33
жду умных людей которые что нибудь посоветуют
Сначала поговорим о семисегментных индикаторах.
Семисегментные индикаторы нужны для индикации (логично, не правда ли?). Индикаторы могут выводить символы. Сам индикатор состоит из светодиодов, которые засвечивают свой сигмент. И поэтому, напряжение питания такого индикатора чаще всего составляет 3 Вольта, а ток 20 миллиАмпер (= 0,02 Ампера). При питании индикатора от напряжения выше 3 Вольт, нужно расчитывать резистор для индикатора, чтобы индикатор не сгорел. Немного о резисторах можно узнать здесь (не реклама) - https://pikabu.ru/story/rezistoryi_6843041?viev=amp . Это мой пост, если что.
А вот уже мой индикатор :) на микросхему не обращаем внимания
У семисегментного индикатора есть 8 выводов (выводы 1, 2, 4, 5, 6, 7, 9, 10.), засвечивающих свой сегмент. И еще 2 вывода - это катоды (выводы 3, 8). Отсчет выводов индикатора начинается с левого нижнего угла (вывод 1) и идет против часовой стрелки. Забыл сказать, что есть индикаторы с общим катодом и с общим анодом. Мы будем использовать с общим катодом. Семисегментные индикаторы бывают разных цветов. Бывают одноразрядные (могут выводить только один символ) и многоразрядные, то есть с возможностью вывода нескольких символов. У каждого сегмента есть свое буквенное обозначение.
Теперь поговорим о микросхеме CD4026BE. Эта микрохема - счетчик. Имеет 16 выводов.
Отсчет выводов нужно осуществлять от ямки на корпусе. Ставим микроконтроллер в плату. Ищем впадину на корпусе. Слева от впадины будет первая ножка.
Подачей на 1 ножку микросхемы сигнала высокого уровня происходит переключение счетчика на одну единицу.
Начнем собирать схему! На буду фоткать каждые 3 сделанные шага.
Подключаем плюс питания к 16 - ой ножке микросхемы, минус питания подключаем к 8 - ой ножке. Минус питания также подключаем к 15 - ой ножке.
Подключаем плюс к третьему и второму выводам. Подключаем резистор от минуса питания
100 - 1000 Ом к первому выводу.
Берем одноразрядный семисегментный индикатор. Подключаем его по схеме:
О питании:
Питание микросхемы составляет от 3 до 15 Вольт. Я подключил питание 5 вольт. При этом резисторы можно и не использовать. Подключаем плюс питания через кнопку к первой ножке микросхемы.
К кнопке подключаем конденсатор (до 1 - го мкФ). Можно подключать питание и смотреть на результат :) . Можно использовать 15 - тый вывод микросхемы для сброса счетчика. Подключаем резистор 2 кОм от минуса питания к кнопке. От этого же резистора тянем провод к 15 - тому выводу микросхемы. Кнопку подключаем к плюсу питания
Работа счетчика:
Можнр добавить еще один индикатор и микросхему. Для этого берем второй счетчик 4026 ставим его в плату, подключаем его так как и первую микросхему (конечно же с семисегментным индикатором). Только подключаем без резистора от первой ножки и кнопки переключения счетчика. Тянем провод от второй микросхемы к пятому выводу второй микросхемы. Объеденяем пятнадцатые выводы всех микртсхем и подключаем к кнопке сброса.
ВСЕ! у нас получился счетчик до 99! Можно подключить еще счетчиков. Только одной платы для этого точно не хватит ;)!
Помните, я стараюсь отвечать на все вопросы (заданные мне) в комментариях!
Всем пока!
Человек попросил максимально подешевле заменить ему видеочип на ноутбуке.
Сам диагностировал, сам разобрал, сам где-то заказал BGA микросхему со скидкой.
Принёс - поменяй.
Обе микросхемы имеют название ATI Mobility Radeon HD 5470. А вот корпуса у них совершенно разные:
Будьте внимательны. BGA микросхема выбирается только по маркировке на кристалле.
Чип серого цвета
Радуга цветов появляется из за неровностей на поверхности размерами около сравнимыми с длиной волны света- это структурная окраска
Наводили порядок нашли это чудо. Дядя говорит что в союзе было тяжело с электроникой спасались как могли))) Хранит как память о тех временах)))
Диву даюсь как он эти провода паял это же сколько терпения было, а главное желания)))
