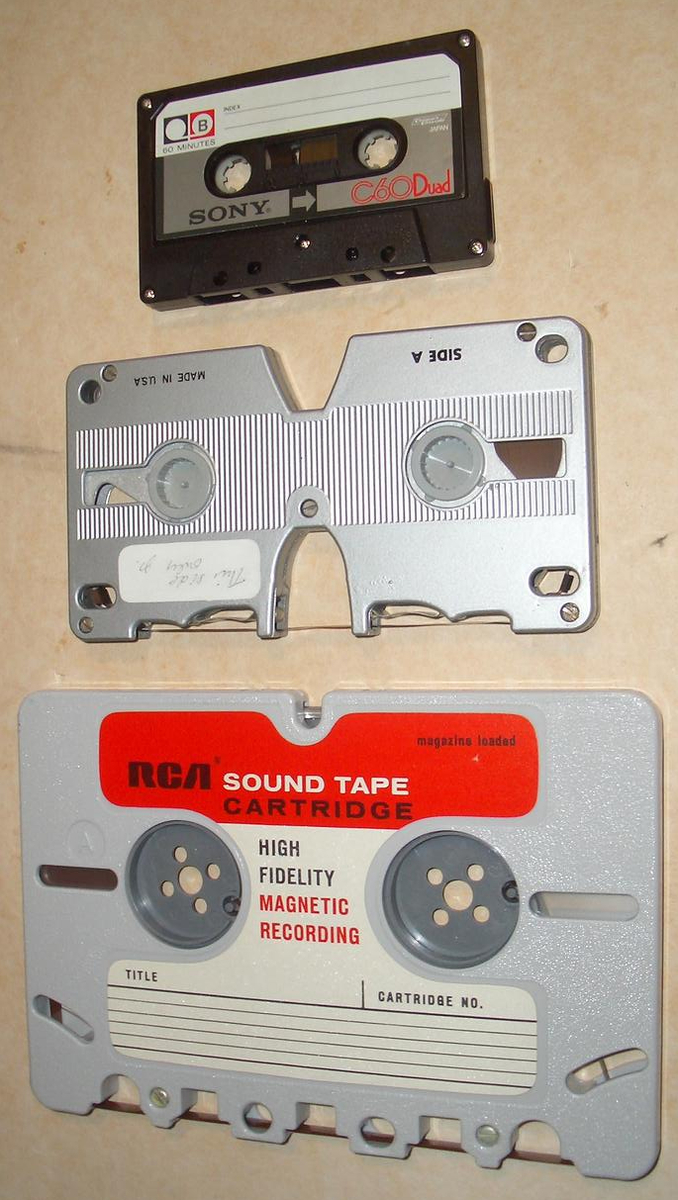

Инженерная мысль разработала для потребителей несколько десятков форматов магнитофонных кассет. Многие из них были конструктивно очень похожи: две катушки в одной плоскости и в общем корпусе.

Эта конструкция самая простая и оптимальная, но имеет свои недостатки. Кассета очень токая, но при этом ширина кассеты непрактично большая. Для эксплуатации кассеты требуется сложный и огромный по размерам лентопротяжный механизм.

Вот шустрым японским инженерам и пришла мысль создать нестандартную магнитофонную кассету. Они катушки с магнитной лентой расположили одна за другой, тем самым прилично уменьшив ширину кассеты.

Еще одно прогрессивное новшество было заложено в конструкции кассеты: на концах ленты вклеивалась полоска фольги для подачи сигнала схеме автостопа. Общая длина магнитной ленты в кассете 76 метров.

Соприкасающиеся стороны катушек были прорезинены для обеспечения лучшего сцепления. За счет такого хитрого решения, надобность в лентопротяжном механизме практически отпала. При установке кассеты, вал двигателя входил между катушек и вращение напрямую передавалось на катушку.

Инженеры очень творчески подошли даже к дизайну самого магнитофона: Как подчеркнуть исключительную компактность своей кассеты? Правильно! Сделать его в виде хорошо узнаваемого компактного бытового прибора. Подходящим и самым узнаваемым аппаратом оказался фотоаппарат. Вот в этом формате и был создан магнитофон Sanyo Micro Pack 35.

Режимы работ переключаются поворотным механизмом с откидной ручкой. Точно такая же ручка использовалась на фотоаппаратах. Все органы управления сделаны в «фотоаппаратном» стиле. Рядом с переключателем режима работ находится ручка регулировки скорости протяжки ленты. На самой низкой скорости длительность воспроизведения кассеты 25 минут. С увеличением скорости протяжки ленты улучшается качество записи, но уменьшается длительность.

Регулятор громкости выведен на переднюю панель, а на верхней панели имеется окошко, показывающее уровень громкости. Чем то напоминает ручку прокрутки фотопленки на следующий кадр на фотоаппарате.

Стрелочный индикатор уровня записи (заряд батарей) стилизован под фотоэкспонометр.

Вся схема магнитофона собрана на четырех (!!!!) германиевых транзисторах. Электропитание 6 вольт от 4х пальчиковых батареек. Жаль, но принципиальную схему найти не удалось.

Интересная памятка на корпусе для пользователей:

Для обеспечения наилучшего качества звука латунную "двойную записывающую головку" (расположенную непосредственно над этим типом) необходимо всегда содержать в чистоте. Используйте мягкий материал (впитывающий хлопок, салфетку для лица и т.д.), смоченный бензином или жидкостью для зажигалок. Не чистите белую "головку управления лентой" (расположена справа от записывающей головки). Не чистите кассету с лентой или саму ленту.

В Соединенных Штатах эти магнитофоны продавались под маркой Channel Master и Lodestar.

Картриджи Micro Pack 35 выпускались несколькими разными производителями. Слева направо: версии Westinghouse, Channel Master и Sanyo.

Хотя конструкторская идея была замечательная, но эта магнитофонная кассета распространения не получила. Причина была в самой фирме Sanyo. Им изначально нужно было продумать конструкцию, чтобы лента проходила через тонвал со стабильной скоростью, да и использовать ленту 6,35 мм., для кассетной техники, было уже не разумно. Всё это, конечно же, ведет к увеличению себестоимости, а значит и отпускной цены. Думаю, руководство Sanyo прекрасно понимала, что их стандарт вывести в мировые лидеры не удастся. Просто компания не настолько влиятельная среди производителей бытовой аппаратуры. Поэтому был сделан выбор в пользу максимально простой конструкции, которая пользуется высоким экспортным спросом за счет низкой цены.

Спасибо читателю под ником Эд -это он напомнил про этот любопытный стандарт магнитофонной кассеты, прислав фото своего экземпляра.

Источник.

Сколько различных магнитофонов я видел в жизни? Наверно не меньше тысячи. Каких только разнообразных конструкций и дизайнерских изысков там не было! Тем не менее жизнь продолжает удивлять, подкидывая удивительные экземпляры.

Просматривая очередные объявления о продаже магнитофонов замечаю переносной магнитофон 70х. Таких магнитофонов тогда выпускали сотни марок по миру. Вспомните отечественные "Протон", "Легенда", "Спутник", "Десна".

Меня очень смутила цена продажи-7000 рублей. Я уж было решил, что продавец очередной мечтатель разбогатеть на заветном слове "раритет", но вдруг замечаю странную штуку над динамиком.

Опаньки! Энто еще что за кочерга? Да и название фирмы совершенно незнакомое.

Модель "THE sound R 1018".

Поиск по названию на кассетнике загнал меня в тупик-это вообще религиозная организация "Библейский альянс" из США. Хорошо, что есть сайт радиомузея-там удалось узнать подробности.

В середине 70х, религиозная организация "Библейский альянс" делает необычный заказ: сделать магнитофонный плеер с полностью автономным питанием и желательно покомпактней и подешевле. Что им тогда могли предложить инженерные умы? конечно единственно проверенный источник питания : ручной генератор или динамо, известный всем нам еще со школьной скамьи.

Я еще надеялся, что внутри есть маленький аккумулятор, который хотя бы пол часика сможет питать магнитофонный плеер, накопив энергию от ручного генератора.

Увы, оказалось нет никакого аккумулятора-хочешь слушать, крути ручку. Перестал крутить-магнитофон остановился. Практически электронная шарманка на компакт-кассете.

Впрочем не все так грустно: в стационарных условиях можно подключить к сети 220 вольт.

А ручной генератор для миссионеров, проводящих проповеди где нибудь на природе или вдали от цивилизации. . Выпускали это чудо аппарат в Гонконге.

Из подробностей удалось только узнать, что этот завод сгорел при странных обстоятельствах, а фирма производитель разорилась.

Магнитофон комплектовался приличной фонотекой и даже были записи для России.

Вот короткое видео, как эта шарманка работает.

Все таки был прав старина Пушкин:

источник

Кто покупал детские вещи прекрасно знает-порой цена детской вещи даже выше, чем для взрослых. Логика продавцов проста: себе Вы можете и не купить из-за дороговизны, но ребенку купите все равно.

В СССР подход к детским товарам был совершенно иной: наценка была минимальной, а то и ниже себестоимости. Кстати, этим удачно пользовались взрослые граждане невысокого роста-одежду для себя покупали в "Детском Мире" по цене 2-3 раза ниже, чем в универмаге.

Даже была специальная категория радиоприемников, магнитофонов и электрофонов для детей. Цена на детскую аппаратуру так же была 2-3 раза дешевле, чем аналогичные для взрослых. Благодаря замечательному человеку Валере М, два представителя той эпохи попали ко мне, это "Малыш" и "Марс". Оба радиоприемника производства Куйбышевского приборостроительного завода (г. Самара).

В 1966 году закрытый завод п/я 117 преобразовали в Куйбышевский приборостроительный завод №5. Основная продукция-радиоэлектроника для судовой промышленности, но кроме этого выпускались и товары народного потребления (ТНП). В числе прочих, начали выпускать детский конструктор-радиоприемник "Забава".

Радиоприемник прямого усиления на 5 транзисторах не обладал выдающимися характеристиками, но не требовал особых познаний в радиотехнике и не нуждался в настройке. Тогда в каждом областном центре работала мощная радиостанция и такой приемник спокойно ловил 2-4 канала. Ну и главное: гордость ребенка за собранный своими руками радиоприемник просто бесценна.

Позже на базе этого конструктора начали выпускать радиоприемники "Сверчок" и "Зорька".

Причем выпускались и в собранном виде и в виде конструктора. Конструктор стоил на 3 рубля 50 копеек дешевле готового приемника-стимул детишкам сэкономить деньги на мороженное.

Долгое время в конструкторе использовалась классическая схема усилителя: двухтактная на двух трансформаторах.

Такая схема очень экономичная, позволяет существенно продлить срок службы батареек, но изготовление трансформаторов требует дополнительных трудозатрат. С переходом на новое поколение конструкторов "Марс" и "Малыш" поменялась и схема на бестрансформаторную.

Вот и стоят у меня на столе эти два схемных близнеца:

Почему эти радиоприемники особого назначения?

Потому что их задача была заинтересовать и втянуть уличных неугомонных сорванцов в мир радиотехники, ну а дальше книги и журналы, следом техникумы и институты делали из них Специалистов.

источник

Магнитофоны Nakamichi до сих пор остаются непревзойденными шедеврами эпохи. Конструкторам фирмы удалось практически "выжать" из компакт-кассеты максимальные качественные параметры. В ряду элитной аппаратуры магнитной записи Nakamichi будет всегда первым.

В 1948 году, никому не известный Эцуро Накамити ( Etsuro Nakamichi ) организовал фирму по изготовлению комплектующих по заказам других фирм. Параллельно фирма занималась исследованием в электронике и акустике в поисках новой ниши рынка.

После Второй Мировой Войны многие фирмы создавали прообраз диковинного аппарата, вывезенного из поверженной Германии-магнитофон на магнитной ленте. Nakamichi так-же не осталось в стороне. Проводя исследования магнитные ленты инженеры фирмы пришли к разработке собственной конструкции катушечного магнитофона в 1951 году.

Незначительные, на первый взгляд, доработки конструкции магнитофона заметно улучшили качество записи-воспроизведения. Это быстро оценили покупатели- продажи катушечных магнитофонов резко возросли. Эцуро Накамити, оценив хватку младшего брата Ниро, передает ему пост руководителя компании, а сам с головой окунается в исследования.

Рост качества комплектующих фирмы Nakamichi очень быстро оценили мировые лидеры радиопромышленности -вскоре лентопротяжные механизмы для своих магнитофонов начали покупать Fisher, Concord, Ampex, ELAC, Sylvania, Harman Kardon, KLH, Advent.

В 1963-м компания Philips представила свой вариант компакт-кассеты. Никто всерьез не воспринял этот стандарт магнитной записи-качество воспроизведения кассеты было очень низким- на уровне диктофона. Магнитная лента в кассете уже катушечной ленты, а скорость протяжки и вовсе в 4 раза ниже-какое уж тут качество.

В 1966 году Рей Долби запатентовал систему шумопонижения Dolby, позволившее значительно поднять качество магнитной записи. Именно этот прорыв заставил поверить конструкторов Nakamichi в перспективность кассетных магнитофонов. Nakamichi покупают лицензию на применение шумопонижения Dolby и начинают выпуск кассетных магнитофонов собственных разработок.

В процессе поиска путей улучшения качества записи-воспроизведения стало ясно: без принципиально нового лентопротяжного механизма высоких результатов не добиться.

Для обеспечения равномерного натяжения магнитной ленты поставили второй тонвал с прижимным роликом. Прижимающая ленту к магнитной головке пластина с подушкой стала только мешать -пришлось сделать специальный шток отодвигающий эту пластину. Для точного позиционирования магнитной головки изготовили специальный механизм, позволяющий изменять наклон в любом направлении и силу прижима к магнитной ленте.

Все эти внедренные новшества позволили достичь качества воспроизведения кассетного магнитофона, ранее доступного только катушечным магнитофонам, уже в 1972 году!!!!

Конструкторы не успокаиваются на достигнутых результатах , одна за другим выходят новые модели.

Следующим рывком стал выпуск в 1979 году модели Nakamichi 1000ZXL.

Все регулировки уже были автоматизированы. Полоса воспроизводимых частот достигла небывалой величины: 18 - 25000 Hz. Такое было недоступно многим катушечным магнитофонам. Управление осуществлялась двумя системами: A.B.L.E (Azimuth, Bias, Level, Equalizer) и RAMM (Random Access Music Memory). Тип ленты определялся автоматически и под него подстраивались параметры записи-воспроизведения.

Поворот магнитной головки при автореверсе сводил на нет все автоматические настройки. На этот недостаток конструкторы ответили оригинальным решением-поворачивать кассету вместо головки (система однонаправленного автореверса UDAR (Uni-Directional Auto-Reverse)). Завораживающая работа этого механизма не оставит никого равнодушным.

Nakamichi выходит на рынок автомобильных магнитофонов. Ставилась амбициозная задача: довести уровень воспроизведения автомагнитофона до уровня качества стационарных дек. Такой стала модель Nakamichi TD-1200

Этот автомобильный магнитофон действительно стал лучшим по качеству среди собратьев.

В 1981 году выпускается лимитированная партия Nakamichi 1000 по цене 6000$.

Лицевая панель и лентопротяжный механизм покрыт позолотой. Конечно это маркетинговый ход по простому называется понты, но это на редкость заслуженные огромным трудом инженеров понты.

Вышедшие в начале 80х новые модели ZX-7, ZX-9 и Dragon практически стали лебединой песней фирмы- технология исчерпала себя.

Накопившиеся разногласия с акционерами вынудили Ниро Накамити уйти из компании. В компании поменялась стратегия, но тягаться на массовом рынке с южнокорейскими производителями было нереально. Долги компании росли и в 2002 году фирму Nakamichi признали банкротом. Некогда могущественный бренд ушел с молотка китайской компании Grande Holdings . Все, что выпущено после 2002 года под лейблом Nakamichi, к знаменитой фирме никакого отношения не имеет.

А вот магнитофоны прежних лет до сих пор в цене:

источник

В просторах сети давно ходит легенда о том, как создателей магнитолы АРГО-006-СТЕРЕО пристыдили двухкассетной магнитолой SONY, мол японец весит меньше, чем одна лентопротяжка Ленинградского "монстра". Я не раз читал эту историю в разных интерпретациях и только пожимал плечами: "все возможно".

Ну а сейчас, когда под рукой две магнитолы АРГО-006-СТЕРЕО, грех не проверить эту легенду, разложив все по полочкам.

Для начала долго искал первоисточник и кажется даже нашел автора высказывания. Это мужчина под ником Дональд рассказал (или пересказал) историю 11 лет назад.

Приведу полный текст, ну и попутно буду комментировать :

В сборке этой херомантии я принимал непосредственное участие. Рассказываю.

Собирали эту хрень на ЦНПО "Ленинец", в котором я имел несчастие работать. Массовое производство велось на радиозаводе, это недалеко от площади Александра Невского. А к нам на Московский 212 прислали чертежи для сборки опытных образцов лентопротяжного механизма. В Арго-004 стояла лентопротяжка Брестского завода, но что-то там в отношениях разладилось и наш Турчак принял волевое решение - сами сделаем. А фигли? Мы для подводных лодок такие приборы делаем, а тут!..

Короче, приволокли чертежи, заготовки. Основную сборку делал бригадир, Николай Саныч, а я по мелочам - в клавишах отверстия просверлить, заусенцы снять, контактные группы собрать...

Из сказанного получается, что Дональд с Санычем собирают из готовых деталей опытный лентопротяжный механизм (ЛПМ) для магнитофона Высшего класса. В опытных изделиях детали изготавливались полностью вручную- никаких штамповок и что за разгильдяй наделал заусенцы и оставил непросверленные отверстия?

Как раз в это время Саныч затеялся купить себе магнитофон. Но не советский ширпотреб, а натурального японца, лучше всего Sony. Благо денег у него хватало. Какими-то окольными путями (1987-й год на дворе) вышел на обладателя нужной техники, цена устроила - 1100 советских рублей (моя зарплата почти за год). Поехали покупать - Саныч меня в качестве эксперта с собой взял. Ну и вдвоем не так стремно. Машинка оказалась на загляденье. Натуральный японец, не подделка, двухкассетная магнитола с отстегивающимися колонками - хочешь на плече носи, не хочешь поставь в квартире. По габаритам ниже Арго, но чуть пошире. И, главное, невероятно легкая. Вместе с упаковкой меньше пяти килограмм.

Может кто подскажет марку двухкассетника SONY, с отстегивающимися колонками и весом меньше 5 кг? Насколько я помню линейку SONY 86-87 годов, то там были отличные аппараты с отстегивающимися колонками, но весили они 12-14 кг.

Были так же "батоны", но там колонки не отстегивались, да и по размерам они далеко не "чуть меньше".

На следующий день приезжаю на работу, Саныч уже в цеху. Стоит у весов, взвешивает недособранную лентопротяжку. Без малого 4 кг получается. А там пассик от движка идет к тонвалу, на котором латунная блямба габаритами с хоккейную шайбу. Типа, маховик, для выравнивания хода. И одна эта шайба больше килограмма весит.

"Маховик с размером в шайбу"-этим славились стационарные магнитофоны "Маяк", которые выпускались в Киеве.

На АРГО такой маховик при всем желании не поставишь-размеры лентопротяжного механизма жестко ограничены нишей в корпусе и лишнего места там нет.

Саныч за лбом почесал и позвал конструкторов. Просто и доступно, то есть, матом объяснил: у меня японский двухкассетник легче, чем одна ваша лентопротяжка. А предполагается, что магнитола носимая.

Бригадир сборочного цеха собирает конструкторов, отчитывает как школьников и принимает решение о перепроектировании изделия. Это что то новое в должностных обязанностях. А главный инженер чем там занимался? Полы мыл шваброй?

Специально взвесил: лентопротяжный механизм "АРГО-006-СТЕРЕО"- 780 грамм весит. Так какой двухкассетник SONY, да еще с отстегивающимися колонками легче этого веса?

Конструктора бошками покачали, в бороде поскребли и согласились - надо конструкцию облегчать.

В итоге таких шайб в лентопротяжке стало две.

Два маховика, это в магнитофонах "Весна", "Томь" и т.д.,

У магнитолы АРГО-006-СТЕРЕО лентопротяжка с одним компактным маховиком.

После всех грубых несоответствий в этом рассказе, уже последний абзац воспринимается как сказка: Наивное начальство везет на торжественную презентацию десять магнитол со склада, предварительно не удосужившись проверить на работоспособность. Почетные гости презентации бригадир сборочного цеха и специалист по заусенцам.

Но это еще не все. Где-то через год в продажу пустили первую партию "шестерок". Решили по этому поводу устроить торжественную презентацию в магазине "Радиотехника", была такая у Большеохтинского моста, аккурат напротив Смольного. нас с Санычем пригласили, я сдуру отказался, а зря, это надо было видеть. По словам Саныча, на прилавок торжественно выставили десяток "шестерок" и на одна так толком и не заработала.

За такой промах сразу летели месячные и квартальные премии у ответственных за демонстрацию аппаратуры, у смены собиравшей эту партию и у ОТК. Мало того, что аппаратура тщательно проверялась для таких мероприятий, так брали еще резерв на всякий пожарный. К тому же в 88 году уже работала Госприемка.

Так что суть рассказа получается не в том, что ЛПМ "АРГО-006" тяжелее японцев, а "какие мы с Санычем умные, а конструктора ЦНПО "Ленинец" сплошные дураки".
