Современное гримерное зеркало
Привет, Пикабу!
Возродим пятничное моё)
на волне авторских постов расскажу вам об одном из своих последних проектов.
ТЗ было простое, зеркало с подсветкой для племянницы.

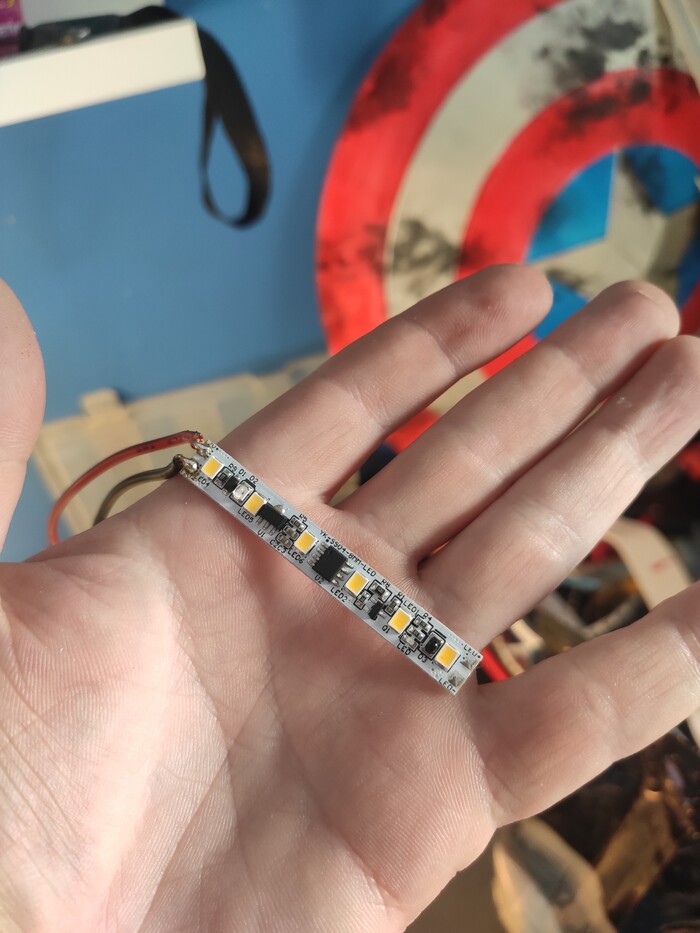

Зеркало с классическими лампами не подходило под интерьер, решено делать светодиодное. Одной из главных фишек стало бесконтактное включение и управление яркостью подсветки жестами, с помощью интересного датчика, способного работать из под рассеивателя, вот такого
В остально всё просто, куплена глубокая фоторамка, чтобы за зеркалом уместить тонкий блок питания, нарезаны профиля с рассеивателем, уложена светодиодная лента.
в выключеном состоянии видно подсветку датчика
Управление жестами выглядит вот так
Светодиоды глаза не режут, диоды по отдельности вживую не видно, подсветка равномерная и мягкая, не первое зеркало сделанное по этой технологии.
Вот такой интересный проект. Датчик работающий под рассеивателем меня очень порадовал, планирую реализовать интересный торшер на его основе.
Показать полностью
3
1
Смастерил жене новогодний подарок
Решил в этом году подарить что-то сделанное своими руками. Красивое и с душой.
Выбор пал на гримерное зеркало.
Впереди 14 февраля, 8 марта и день работника ЖЭК, поэтом для всех кто захочет сделать что-подобное или просто вдохновиться, ниже расскажу про все этапы изготовления.
Для начала, чтобы понять вообще хватит ли у меня умений и инструментов, я пересмотрел с десяток видосов на ютубе. Уже после первого видео поверил в успех авантюры. Авантюра потому что с электричеством не работал ни разу.
Закупился необходимым материалом. Все взял в Л.Мурлене.
Расстелил доски и зеркало чтобы прикинуть размеры. Конечно же никаких чертежей не делал. Все по месту. На этом этапе понадобятся. Уголок, рулетка и карандаш.
Рассчитал количество лампочек. ХЗ как правильно. Мне показалось что каждые 25 см. это норм.
Далее нарезал все доски по размеру. Тут крайне важно чтобы все было четко до миллиметра. Чтобы не было щелей и перекосов. Торцы перед скреплением промазал столярным клеем, прижал и скрепил уголками.
Потом подготовил бруски, которые будут служить глубиной рамы.
Перед креплением 10 раз проверил длину саморезов. Чтобы они не вылезли на лицевую сторону.
Процесс сборки тоже имеет свои нюансы. Таже намаза клеем. Прижал струбцинами. И в таком положении рассверлил отверстия в тех местах где будут саморезу. Это обязательно. Иначе саморезом можно просто раздраконить доску и пойдет трещина.
Закрепил бруски по периметру. И по идее нужно было бы подождать сутки чтобы клей просох. Но времени не было. И еще пару косяков на этом фото. Изначально металлические уголки закреп слишком близко краю. И когда все собрал оказалось что зеркалу не осталось места. Пришлось откручивать и смещать дальше от края. Но потом выяснилось что при смещении уголка не влезет цоколь. Потому что в самом углу я запланировал отверстие. Пришлось отпиливать уголок уголка. Вроде все сошлось. Вот что значит делать без чертежа.
Разметил центры отверстий. Просверлил коронкой. Важно подобрать диаметр коронки чуть больше чем диаметр цоколя.
Отшлифовал двумя разными по зернистыми наждачными кругами. На ощупь получилось очень гладко.
Покрасил на два раза черной краской по дереву.
Покрыл матовым лаком
Рекомендую использовать цоколи с именно с таким типом крепления проводов. Те, в которых провода крепятся болтами. А еще есть цоколи с самозажимным механизмом. Но они оказались хлипковатые и не надежные. Цоколи соединил параллельно. Что это означает узнал только перед работами. Т.е. если выстроить все цоколи в ряд то с одно стороны болты соединены проводном одного цвета, а с другой стороны проводом другого цвета.
Соединил, и все чудесным образом заработало.
Вставил цоколи в отверстия. Т.к. отверстия у меня получились сильно большое размера цоколей, пришлось нарезать уплотнитель на полозки. С уплотнителем все село как надо.
С лицевой стороны цоколи прижимаются кольцами по резьбе. С обратной решил все усилить жидкими гвоздями. Изначально не поверил в их эффективность. Но через пару дней эта масса застыла и все надежно закрепила.
Ну и финальный штрих - вставил зеркало. Закрепил на специальные пластиковые крепления.
2 руб. за штуку.
Считаю, что для первого раза получилось более менее норм.
А да. Лампы. Первые лампы на фото выше обычные. Очень яркие. Выяснилось что не подходит. Погуглил. Оказалось, что в таком зеркале нужны филаментные лампы. Приятный желтый каминный свет.
Сколько все это стоит
Для изготовления понадобились:
зеркала - 1200Х550 = 1000 руб.
доска обрезная 20 на 150. - три двухметровых доски = 600 руб.
брусок - 4 двух метровых бруска = 200 руб.
металлические уголки 4 шт. = 100 руб.
16 цоколей с прижимными кольцами Е27. = 500 руб.
краска - у меня была.-------
лак матовый по дереву. = 400 руб.
10 метров провода 2х1,5 = 500 руб.
Фмламентные лампы 16 штук. - 250 руб. шт.
пару десятков саморезов = 50 руб.
жидкие гвозди = 200 руб.
на материалы ушло примерно 3500
+ 4000 на лампы.
И это все равно получилось дешевле чем покапать готовое.
Спасибо что дочитали до конца.
https://vk.com/chisto_men
Показать полностью
18
Гримерное зеркало: от идеи до реализации
Всех приветствую, это моя вторая запись о том, как я своими руками решил смастерить простое зеркало с подсветкой.
Имелось старое зеркало времен СССР, которое очень захотелось обновить. Мною был нарисован простенький чертеж с точными размерами и 3Д - модель общего вида, чтобы понимать то, что я строю. Об этом был мой первый пост на Пикабу.
За основу было принято взять то самое зеркальное полотно. Требовалось вынести его от стены в деревянном каркасе, в котором, в свою, очередь разместить лампы и всю коммутацию.
В Леруа Мерлен были куплены строганные доски. Но выбирать их стоит очень тщательно и щепетильно, лично я каждую прикладывал к ровной плоскости стеллажа пиломатериалов. Кривых было полно, и когда уже жена стала угрожать пинком под задницу, т.к. устала перебирать доски, я все же остановил свой выбор на более-менее ровных. Пиломатериал обошёлся 1000 рублей.
Уже дома я приступил с разметке.
Запасся хорошим настроением, отличным инструментом, и вперед.
Распиливал дерево электролобзиком с качественной пилкой Dewalt, с ней было минимум сколов и вырывания волокон дерева. Но все же, не всегда рез получался ровным, все же электролобзик - не совсем для прямого реза.
Напилив в размер, разложил на полу и прикидывал красивый рисунок. Определившись, стал скручивать каркас.
Все углы точно выставлял под 90°, ну, на сколько это позволяли мои кривые руки.
Стоит заметить, что доски из Леруа Мерлен не всегда отрезаны ровно под угол 90°, поэтому приходилось пилить лобзиком с двух сторон, благо запас на этапе проектирования был мною заложен.
С учетом не совсем ровных торцов досок, получилось вполне себе, углы вышли прекрасно.
Проверил диагонали, получилось миллиметр в миллиметр.
Размечаю и пилю рейки для боковин. В разметке очень помогает пара: рулетка + складной метр. Кто хоть раз так работал, поймет.
Стал собирать каркас дальше, заметил, что купленные мной маленькие уголки были кривыми, не везде был нормальный угол, гнул коброй и пассатижами.
Когда каркас был готов, размечал места под отверстия для патронов ламп.
По разметке сверлил сверлышком Dewalt 3 мм.
Сами отверстия вырезал кольцевой пилой по дереву, набор перьев еще не купил. Здесь самое главное вовремя удалять стружку из зоны реза, т.к. она забивает зубья, пила и заготовка перегреваются. Это самый главный минус такой оснастки, что обуславливает её конструкция, во всем остальном, отверстия получались равными, без сколов. С другой стороны подкладывал обрезочек доски, чтобы на выходе пила не вырывала волокна дерева.
Помогал пылесосом.
Примерил один патрон, смотрится неплохо.
В итоге, получилось совсем не плохо.
Вкрутил лампочку на место, посмотреть как будет выглядеть.
В сумме по проекту вышло 10 ламп, решил разбить их на 2 группы, первая - 4 лампы, вторая - 10 ламп. Для этого был куплен переключатель с подсветкой, с двумя парами переключающимися НЗ-НО контактами. Положения I-0-II. Квадратное отверстие под него пилил реноватором, взял для этого самую узкую насадку от Dewalt.
Т.к. переключатель идет с усиками для установки в тонколистовом металле, то мне пришлось его вклеить на свое место.
Настало самое интересное - электрика. Из своей электромонтажной сумки вытащил все необходимое.
Стоит напомнить, что для переключателя необходимо обжать провод с плоским разъемом типа "мама" 6,3 мм шириной, без усика. Для всех остальных соединений использовал НВШИ.
После установки зеркала на специальные держатели, так выглядит готовый вариант.
При подаче питания, в нулевом положении, светится клавиша.
Как и писал выше, первый режим - светятся четыре лампы.
Второй режим - все десять. Лампы брал нейтрального цвета свечения, Е14, шар, 8 Вт. Gauss. Очень люблю эту фирму, все лампы дома покупаю только этого производителя.
Провода от ламп развел по обычным иэковским клеммникам, провода собрал в жгуты, получилось красиво и культурно.
Фотографии больше не влезли, добавлю остаток в комментарии ниже. Тэг "рукожоп" поставил на всякий.
Показать полностью
25
Каждый мужчина хоть раз в жизни должен посадить дерево, построить дом, и собрать это сранное гримерное зеркало для жены
Всем привет, я здесь новичок, и решил оформить свой пост в качестве знакомства с пикабу. Появилась идея "немного" обновить старое советское зеркало в прихожей, тем самым, подарив ему новую жизнь. Немного пораскинув инженерными мозгами, поработав рулеткой и карандашом, решил действовать. Начал с малого - составил чертеж.
Рассчитав необходимые размеры, тут же определился с материалом для будущего "шедевра". Дерево решил брать в Леруа соседнего города. Все остальное заказал на Всеинструменты.ру. Подробный список деталей с ценами и артикулом будет в следующей записи. В этой я решил лишь поделиться идеей будущего проекта и почитать критику.
Ради интереса вспомнил свои навыки 3Д моделирования, и решил немного побаловаться в САПР-е.
Вот что примерно получилось, сильно не кидайтесь тапками, чукча - не художник.
Модель создал для себя, чтобы было более наглядней, и для сверки с реальным изделием. Немного сумбурно, но следующий пост максимально подробно покажет сам процесс сборки, с множеством фото и пояснений. Кто решит ждать - будет в следующем месяце. Всем спасибо.
