Вопрос по подводу электричества к частному дому.⁠⁠

А можно ссылку на производителя ну или хотя бы артикул? Я такие у КВТ видел, НШП называются, но они у там только для меди предназначены

Ну это ваши проблемы с энергоснабжающей организацией.

Вариант абсолютно не рабочий. Фазный проводник (L) автоматом разрывать имеем полное право. РЕN проводник разрывать нельзя. Нужно делить на шине (ГЗШ, соединённой с контуром заземления) на N и PE и после, при желании, рвать N.

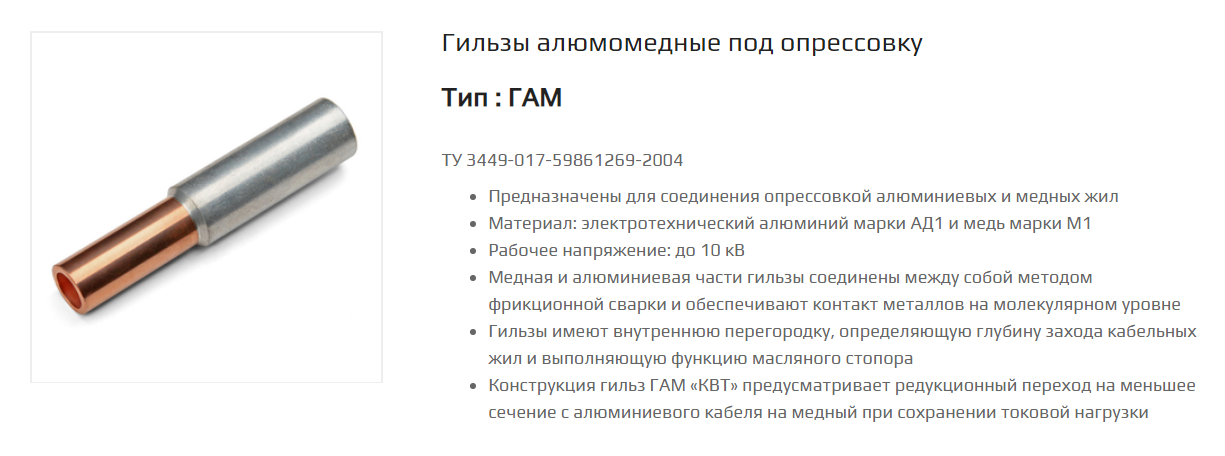

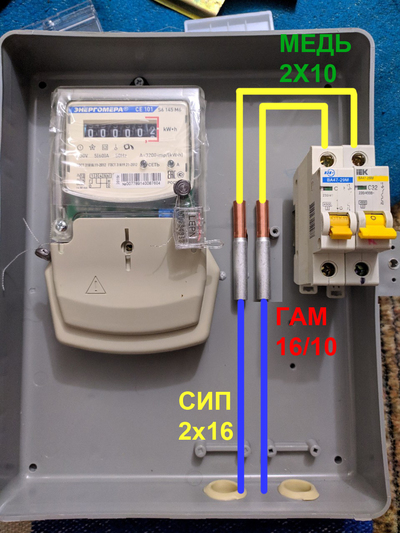

ГАМ - один из возможных вариантов, но только с использованием ГЗШ, соответственно, TN-C-S.

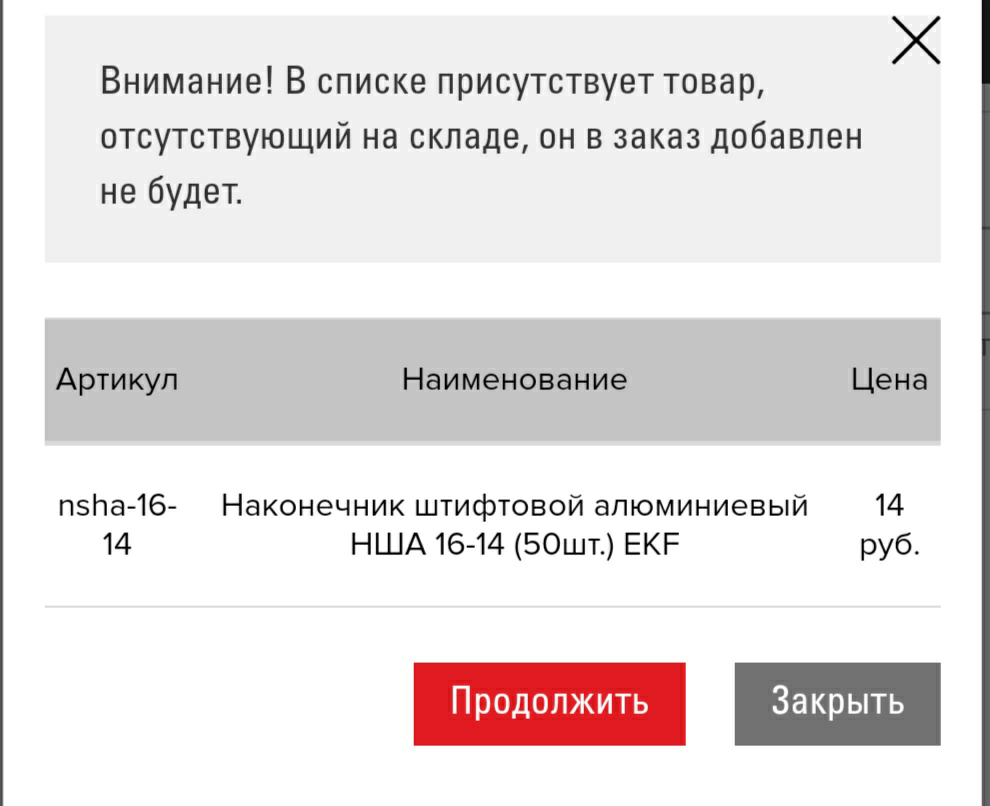

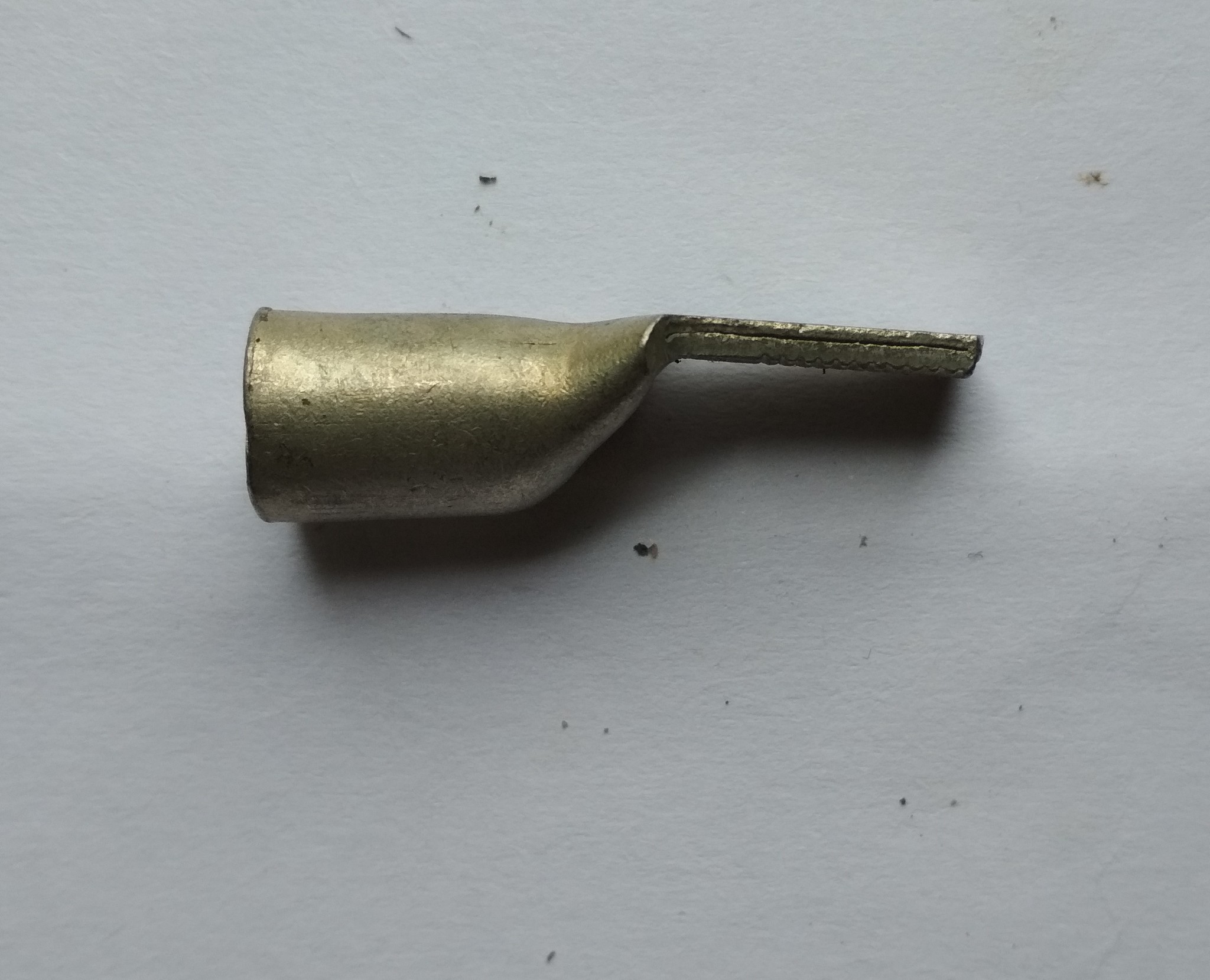

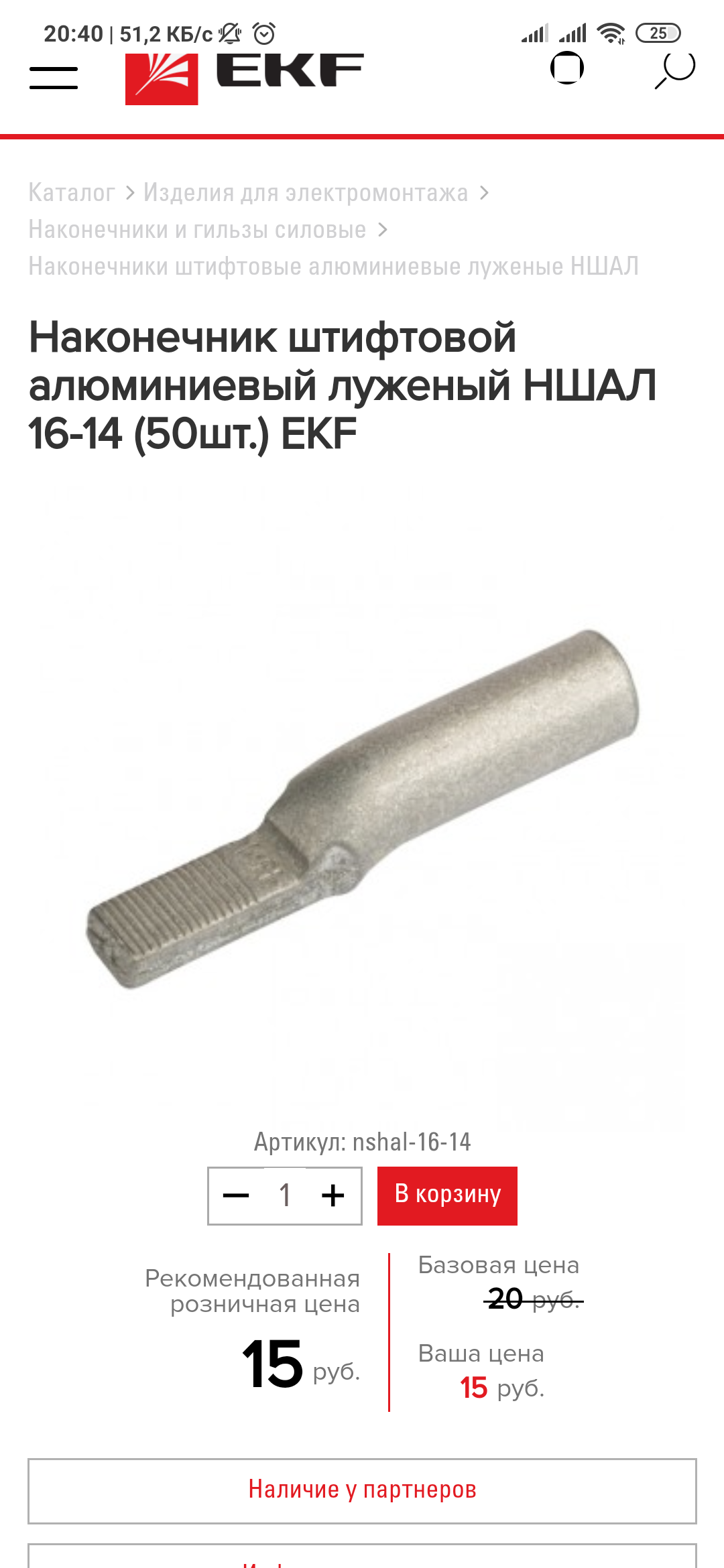

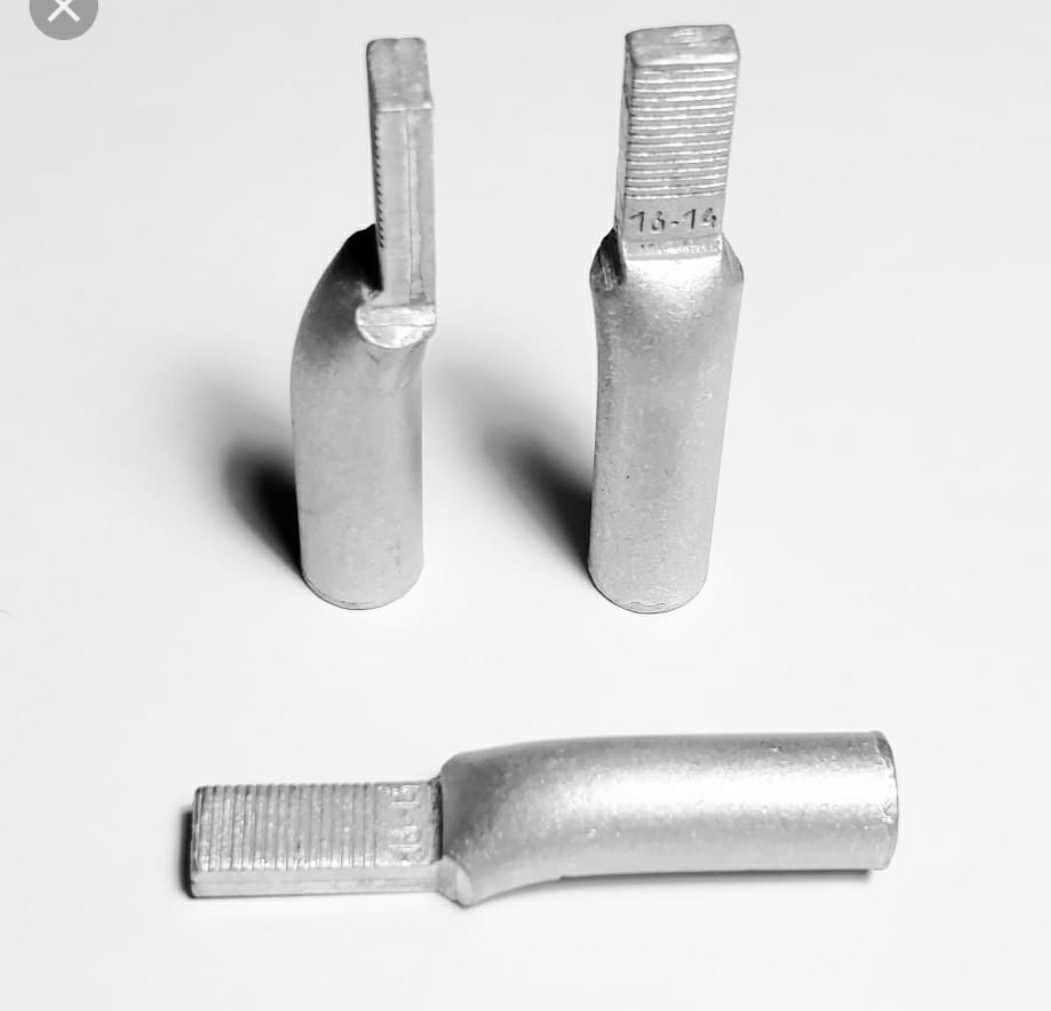

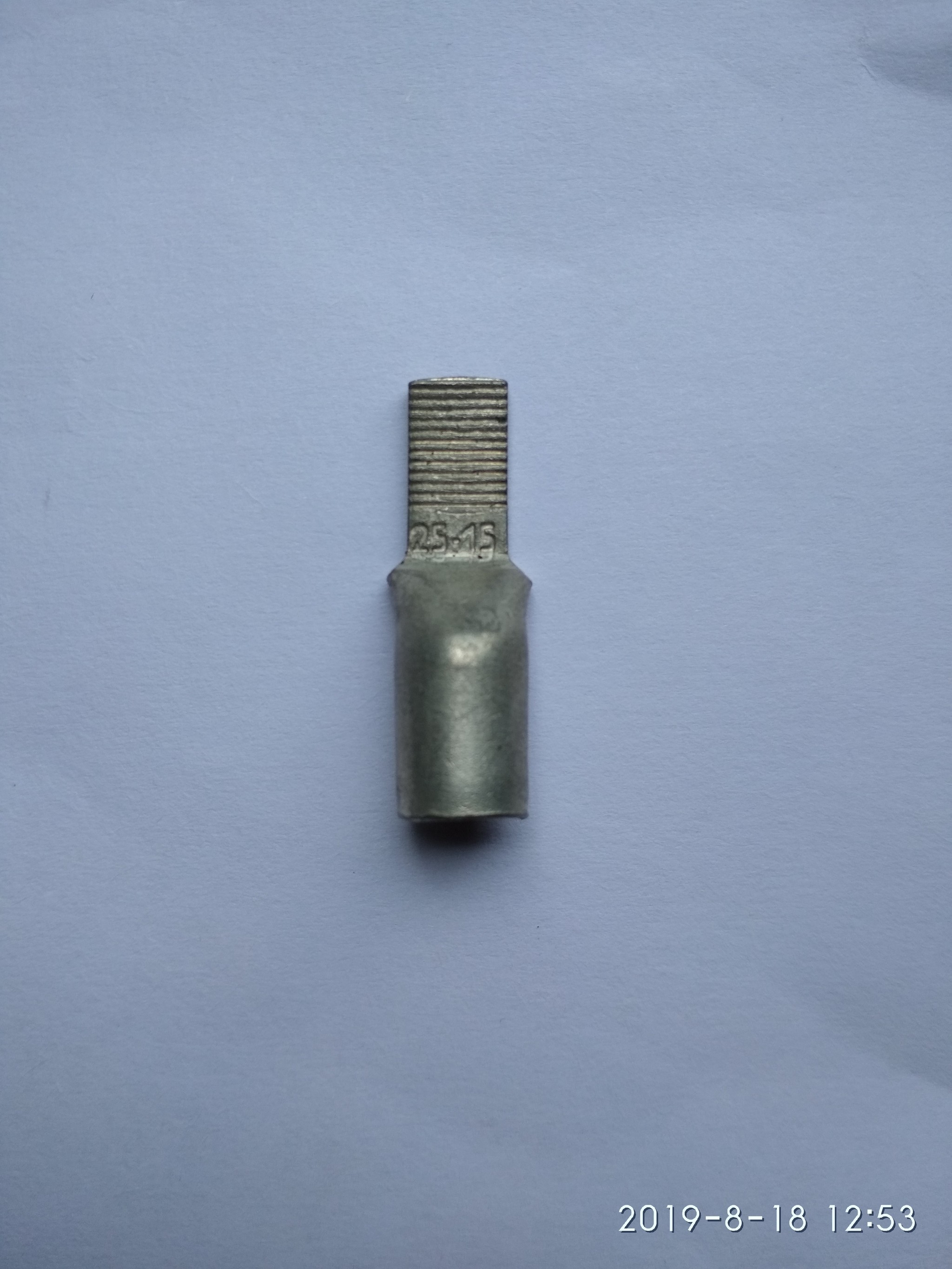

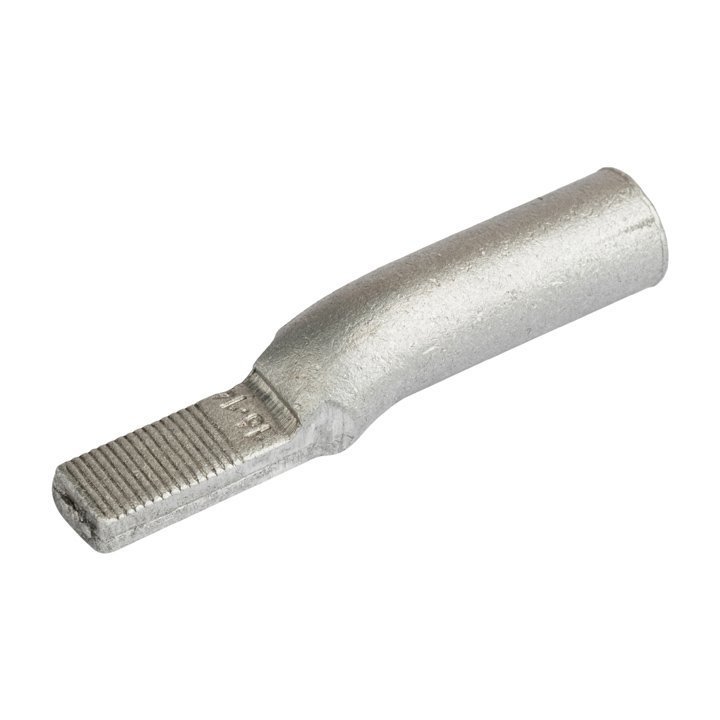

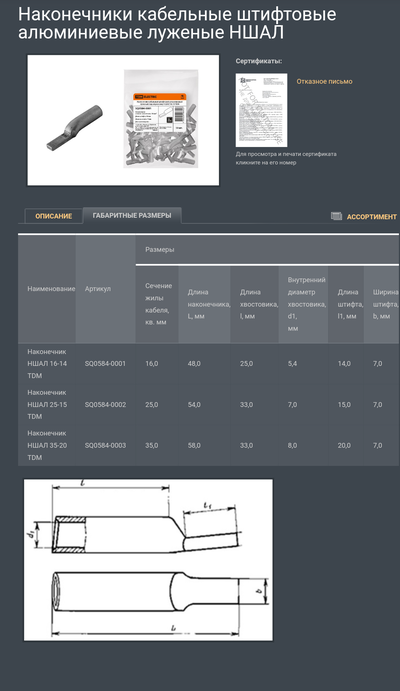

Другие варианты - штифтовых наконечники, AL или медно-луженые

Удачи

Дружище, это порнография пиздец. Пиздят они тебе. Я бы рекомендовал с ними нещадно бороться, ставить счётчик в удобном месте дома переходя с СИПа орехами. Ибо бегать зимой по сугробами включать автомат прикол так себе.

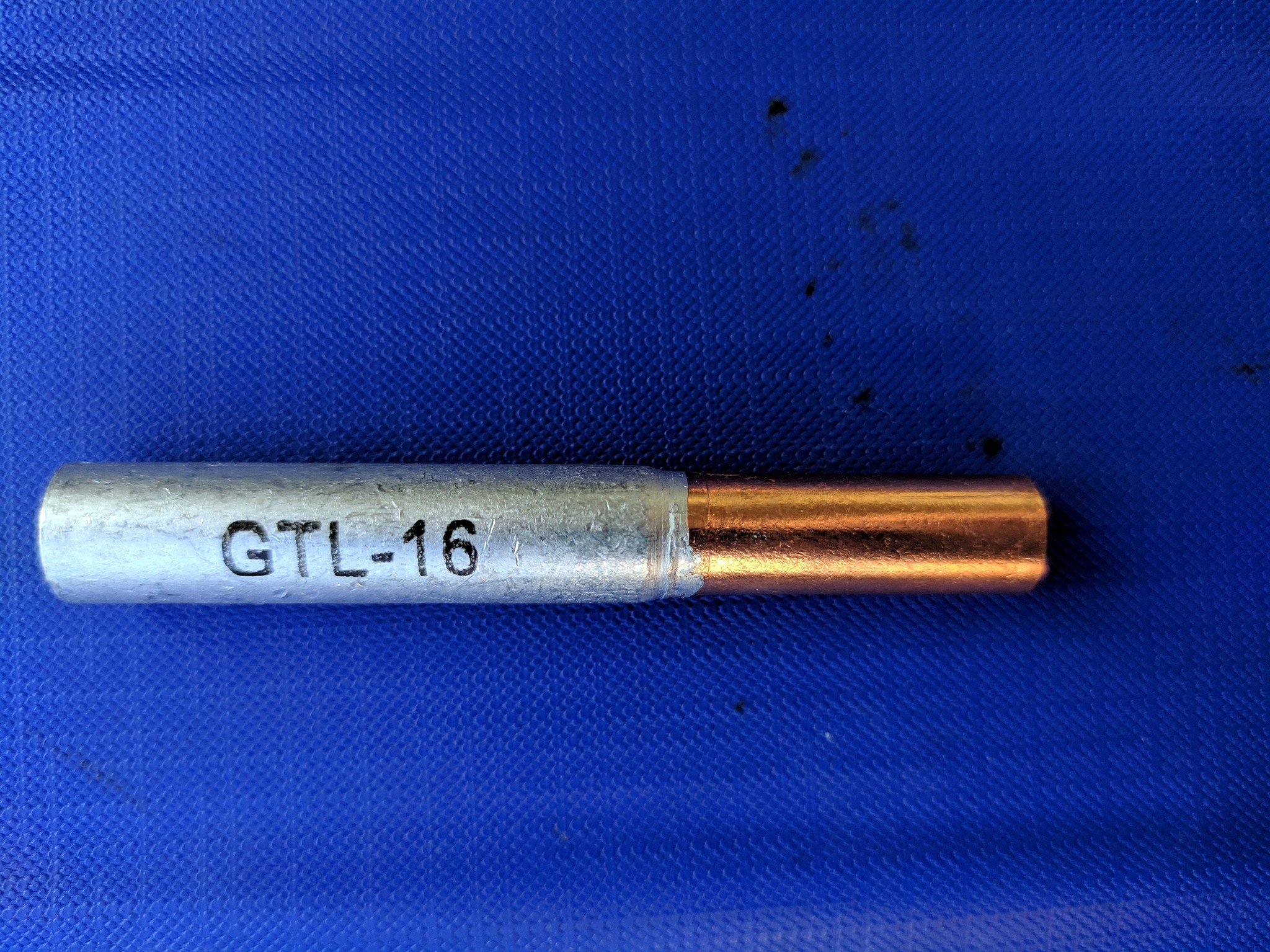

Но если не хочешь, то кроме алюмомедных гильз сложно что либо порекомендовать. Есть зажимы, такие белые, где сип можно затянуть шестигранником гораздо туже, чем в автомате. Но они тоже не подпружинены, просто усилие больше.
Я у себя собрался делать так. Совмещаю пляски с электриками с заменой счётчика, подготавливаю новый ввод, ставлю новый счётчик, подключаю, жду на опломбировку.
Если пломбировать откажутся, буду трясти отказ на бумаге, ибо ПУЭ я не противоречу, отсутствие пломбы прикрыто заявлением, пускай сами пляшут короче говоря. Если решат выебнуться и отключить без документов, ну что ж, придется самому на столб слазить, ибо под безучетное потребление меня не подтянуть, заявление написано, счётчик вот.

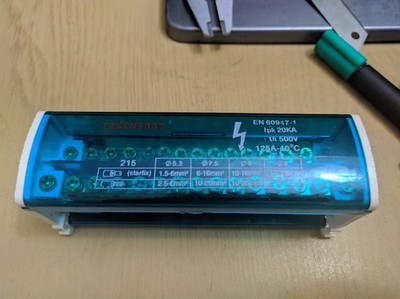

тут походу дохуя диванных экспертов собралось. про шинные блоки не слышали? ебашите сип под опрессовку на шинный блок, от него медью на вводной автомат. всё. заебись. сам блок под пломбу. и не надо париться.

Ну вот например

Как правило, те кто пломьирует прибор учёта, попутно колымят сборкой этих щитов. Зайдите спросите.

На самом деле по регламенту, то ли раз в год то ли раз в пол года нужно подтягивать контакты автоматов и с медью в том числе. И автоматы abb legrand shnider electrik на край, и раз в год заглядывать туда с большой плоской диэлектрической отвёрткой и в основной щит тоже, и все будет окей.

Ну вот например

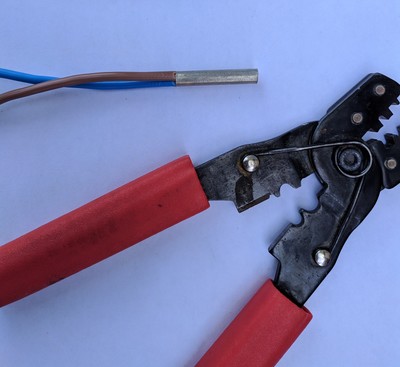

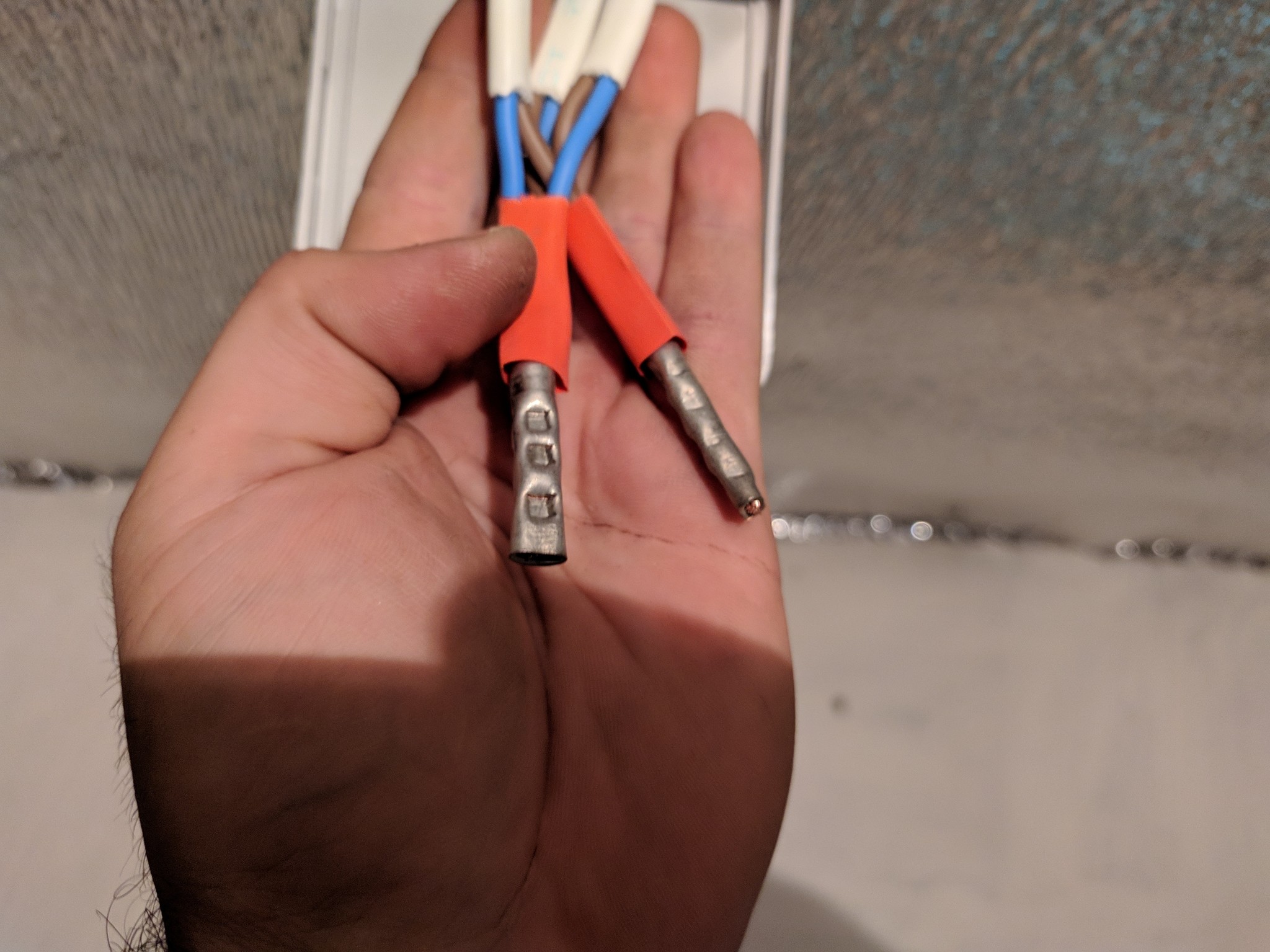

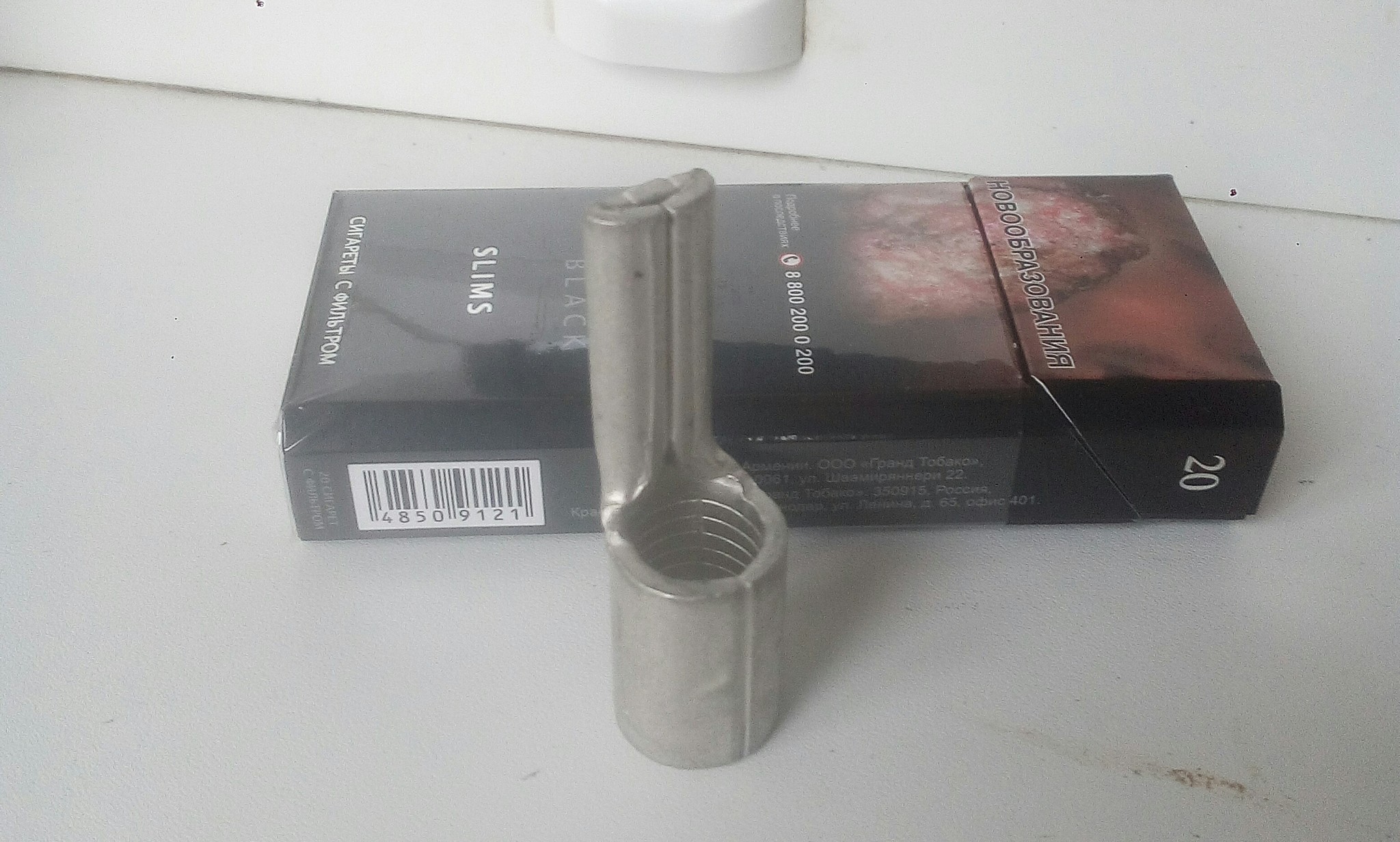

Находите гайку с необходимым внутренним диаметром. Разрезаете ее. Вкладываете в нее гильзу и под пресс или в тиски.

У нас счетчики поставили на столбах, кабель подведен к автомату на доме. Требуют менять на СИП, сейчас не изолированный алюминий, с ним нереально большие потери. За зиму накрутилось по 50кв в месяц, хотя даже не приезжали.

Вообще-то узел учета должен устанавливаться на границах раздела. Или  -нет?

забудьте про сип, киньте другой кабель, алюминь 16 мм², медь 2,5 мм² по пуэ. или принципиально чтобы был сип и ипаться с ним??

Я взял бы первый вариант и сразу в автомат его. Меньше соединений - меньше проблем.

Прибор учёта у нас вешают на опоре с которой снижается питающий кабель, дальше, от опоры до дома уже медью. Заводить в автоматы только с гильзой.

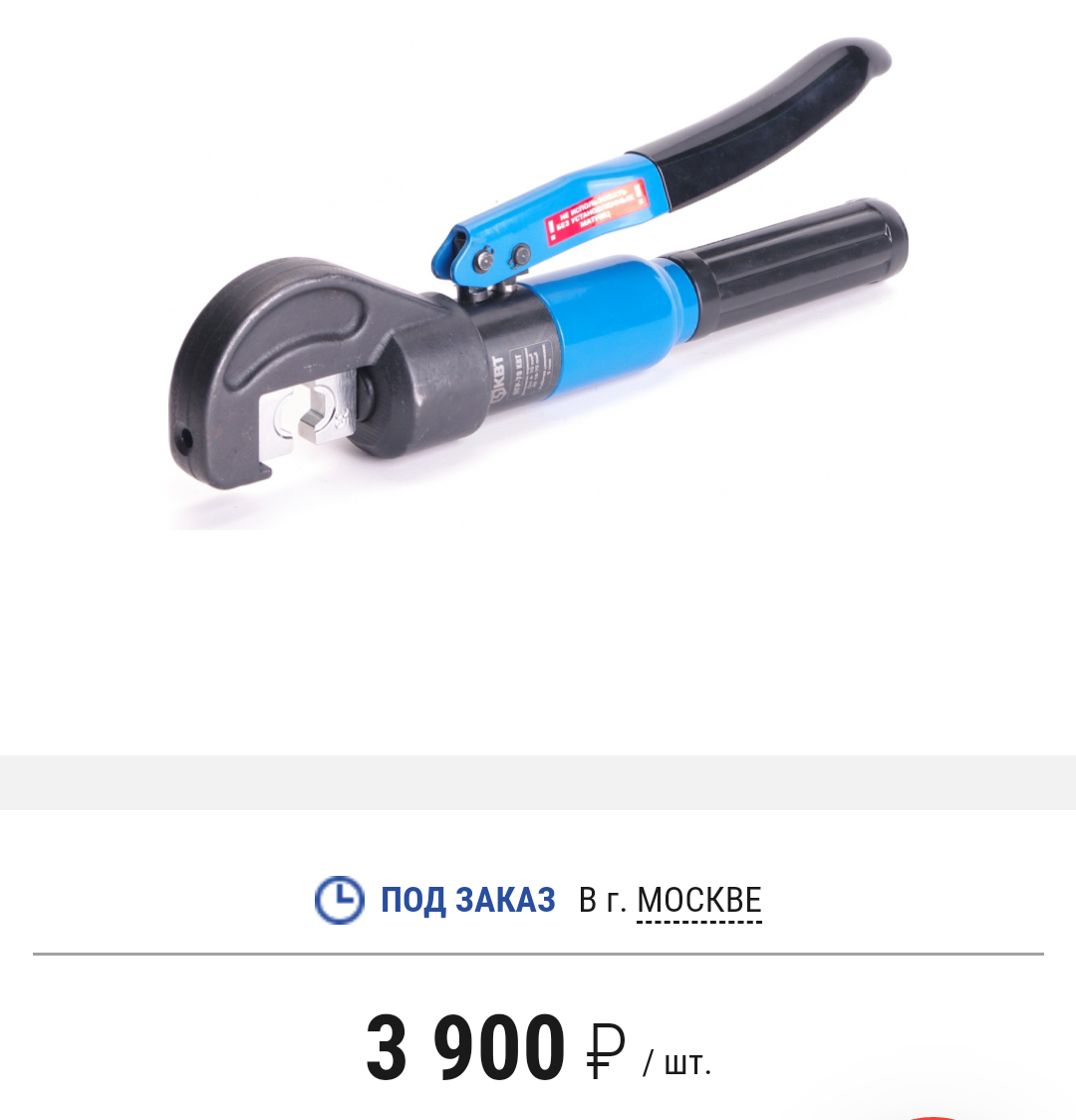

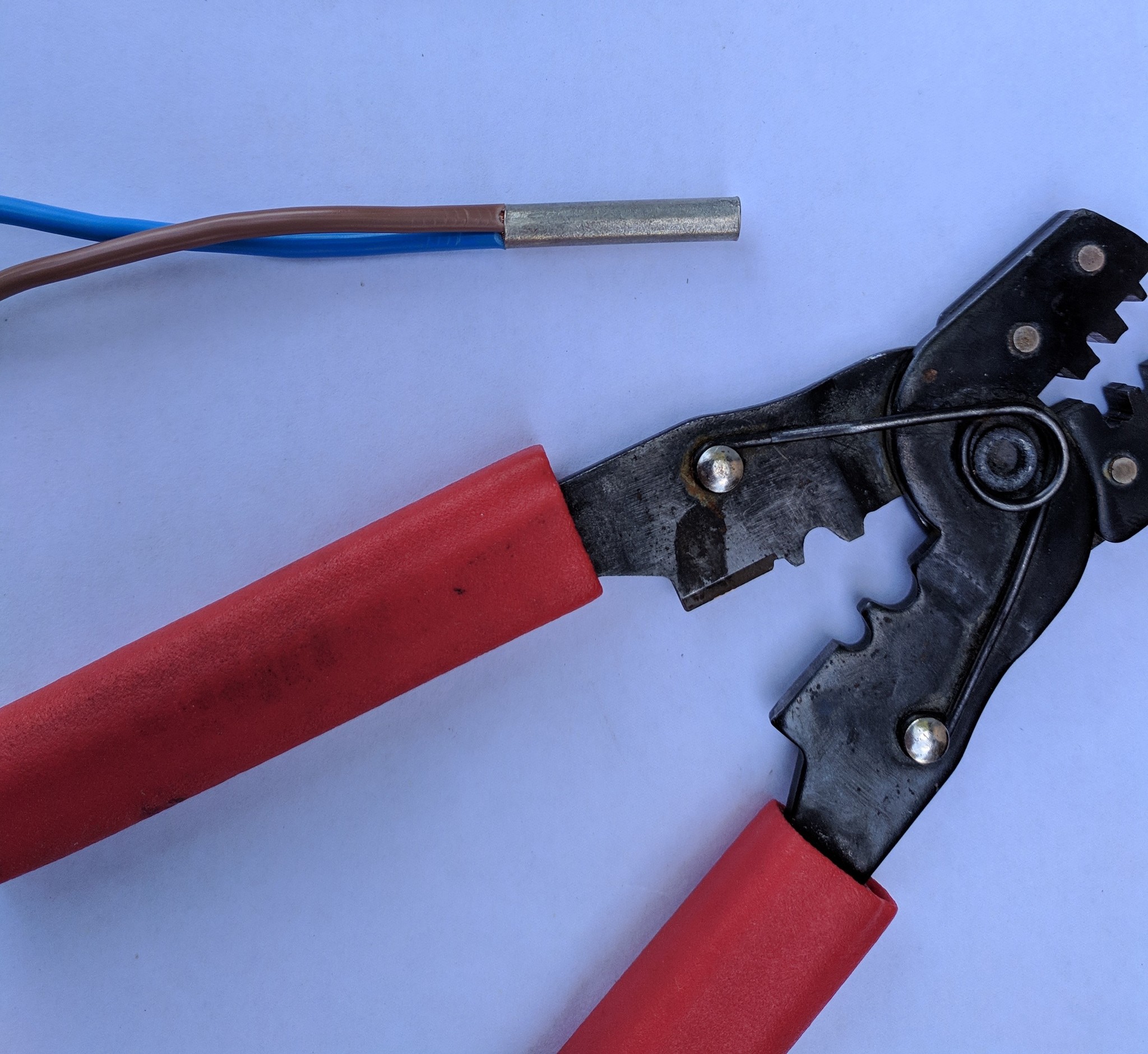

Купите пресс, обожмите, сдайте по чеку :) обычно с этим нет проблем, если конечно есть магазины в которых гидравлический пресс имеется в наличии

Нагрузка не влияет, а вот температура может. Когда в жару щиты собираю, в холод соединение ослабляется, порой до оборота доходит. Лучше озаботиться приобретением токопроводящей пасты, она грраздо важней для работы контактов.

Да.

И ноль заземляй

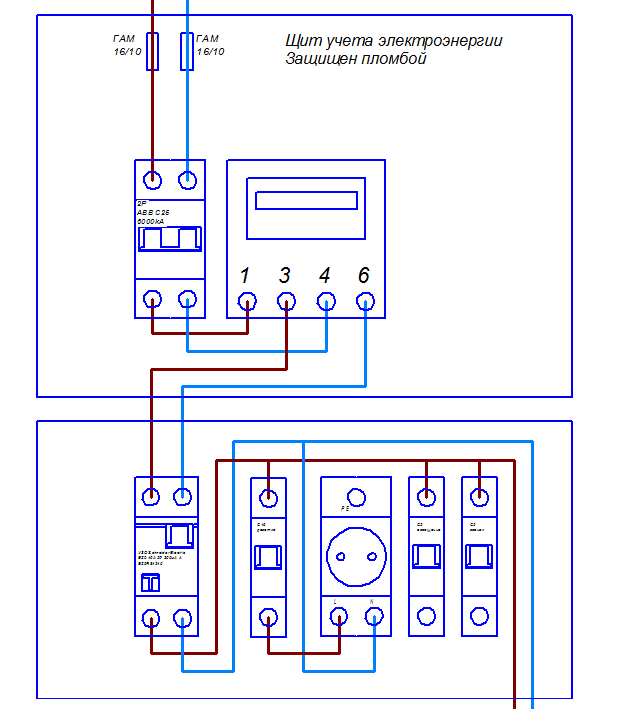

Прости не увидел или пропустил. А схему можно было и в пеинте нарисовать например.

ABB или шнайдер по Российской лицензии 2х полюсный? И тот и тот замечательный

ABB SH202 И ШНАЙДЕР НЕ ПУТАЙ покупай зажимай пломбируй а все остальное детские страхи и не городи ерунду

Раз аbb, зря переживаешь сейчас больше дюрали в алюминевых провадах а они не такие текучие, и в третих должно 2 полюса на ноль и фазу, зажимай хорошо и забудь

Автомат ставь самый любой (кроме IEK) на самом любом зажиме. У тебя нет двух сотен ампер, чтобы париться за форму зажимов. Лучше выбери характеристику отсечки D вместо C - такие позволяют больше превышать отведённую тебе мощность, правильнее сказать, дольше на неё реагируют. Это примерно соответствует советскому автомату.

То есть если тебе дали по договору 15А, такой автомат при 20А потребления отключит тебя примерно минут через 10-20. А при 15А - никогда. Этого вполне хватает к примеру чтобы закипел электрочайник или микроволновка подогрела пиццу.

А вот по поводу счётчика - сие факт, старые счётчики ошибаются. В БОЛЬШУЮ сторону на любом токе выше номинала. Так что тебе лучше если поменяют.

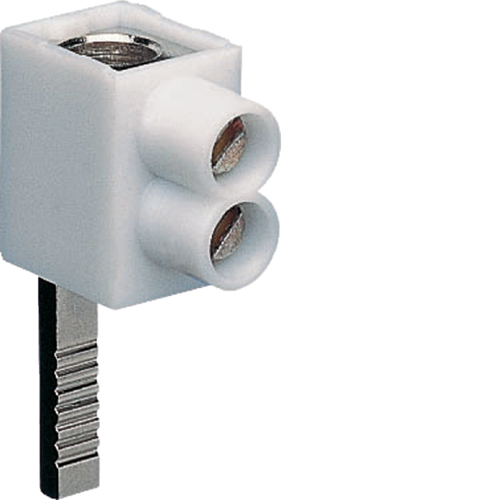

Этот - только для многопроволочной меди

С точки зрения электромонтажа - решение отличное. При условии, что сверху будет термоусадка с клеевым слоем. Но не придерутся ли при приёмке такого решения? Так вы теоретически можете гильзу срезать, наворовать мильён электричества и обжать заново - кабель-то нецельный получается и следов таких манипуляций не останется. По идее это решается пломбировкой соединения, вопрос только, как это сделать и согласятся ли на это при приёмке.

Элементарно. Разумеется сняв верхнюю изоляцию в непосредственной близости к месту подключения, потому что по одной жилы гнутся, а вдвоём не дают нужный допустимый радиус изгиба, может треснуть..

Автоматы целиком рассчитаны под 16мм² жилу, это всего 4.5мм диаметр. Плоскогубцами чуть расплющи, и будет её держать нормально.

Ну можно поизвращаться и понакидать кучу доп.масс и плюсов на генератор, двигатель, кузов итд.

Эх, жаль. Ну может еще для чего-то тогда пригодятся, или друзьям-знакомым взаймы давать.

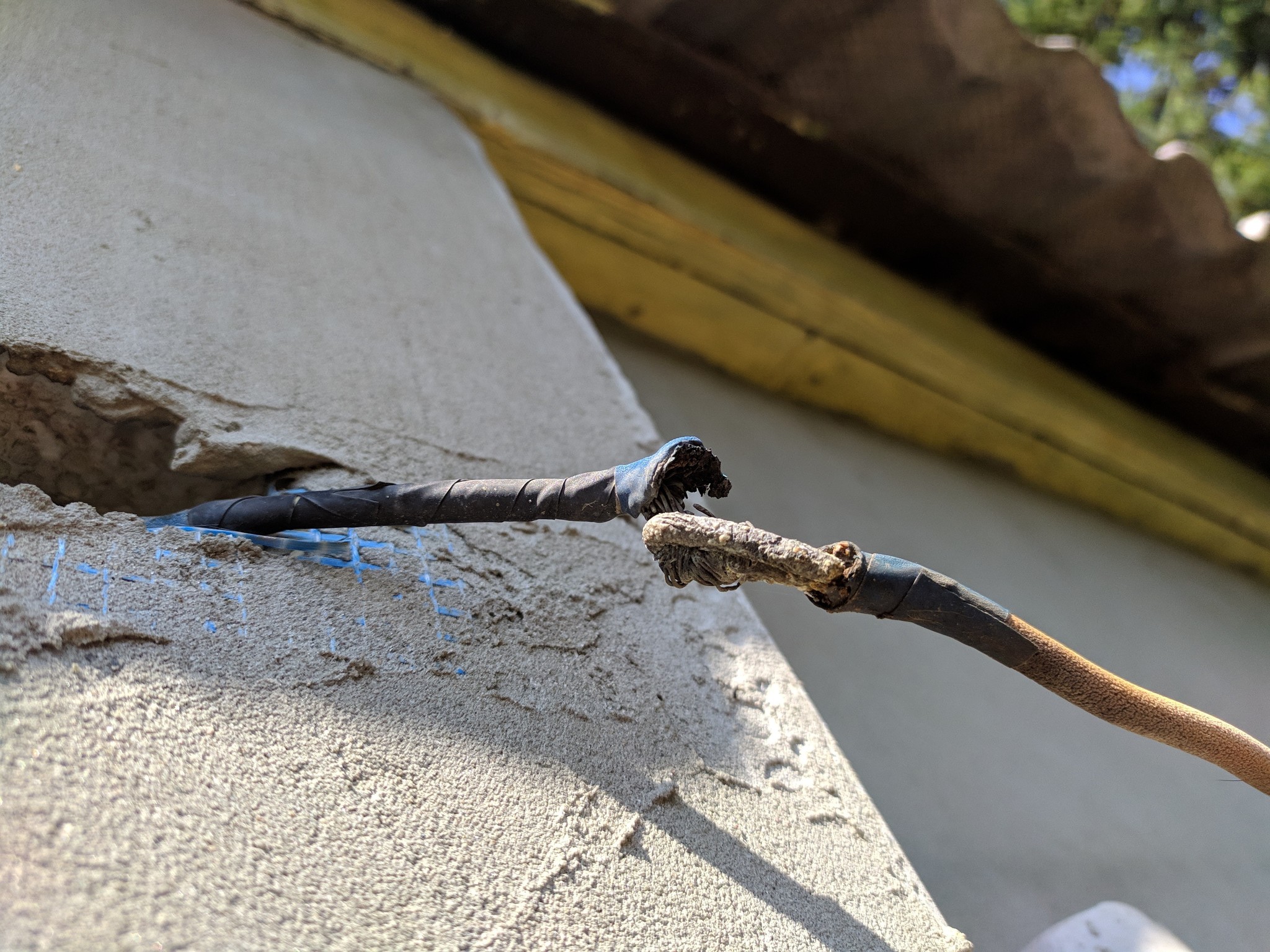

Все ты правильно боишься и Электрошаман (а фотки из его блога из статьи про сип в дом) правильно говорит, нельзя сип в зажимы, алюминий "течет", больше нагрев, от этого еще хуже контакт и как снежный ком.

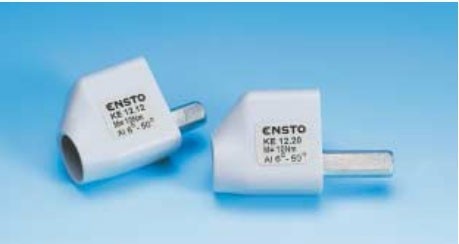

По сути вариантов действительно два - сжимы с первого фото в коробку под обломбировку, либо эти переходные гильзы и как уже сказали шайбы и тиски, либо пк-16 (не поверю что таких простых клещей в луганске нет).

А что смущает? Поменяй место узла учёта, так правильнее всего. А до предыдущего места просто проведёшь уже медяшку или алюминьку или что посчитаешь нужным, или то что сейчас проведено оставишь, на хую вертев их хотелки.

Я серьёзно, это единственно правильный выход. Но поверь, всё равно потребуют поставить на улице. И будут шастать к тебе с проверками. А так глянули через забор - моргает - да и хер с ним.

Ну производитель пишет в каталоге, что алюминий зажимать можно. Видимо можно.
Приемущество перед тем, как тупо зажать сип в автомат в том, что в этом зижиме сип можно гораздо сильнее затянуть. Можно ещё и щит под герметик закрыть, если его всё ровно опломбировку.

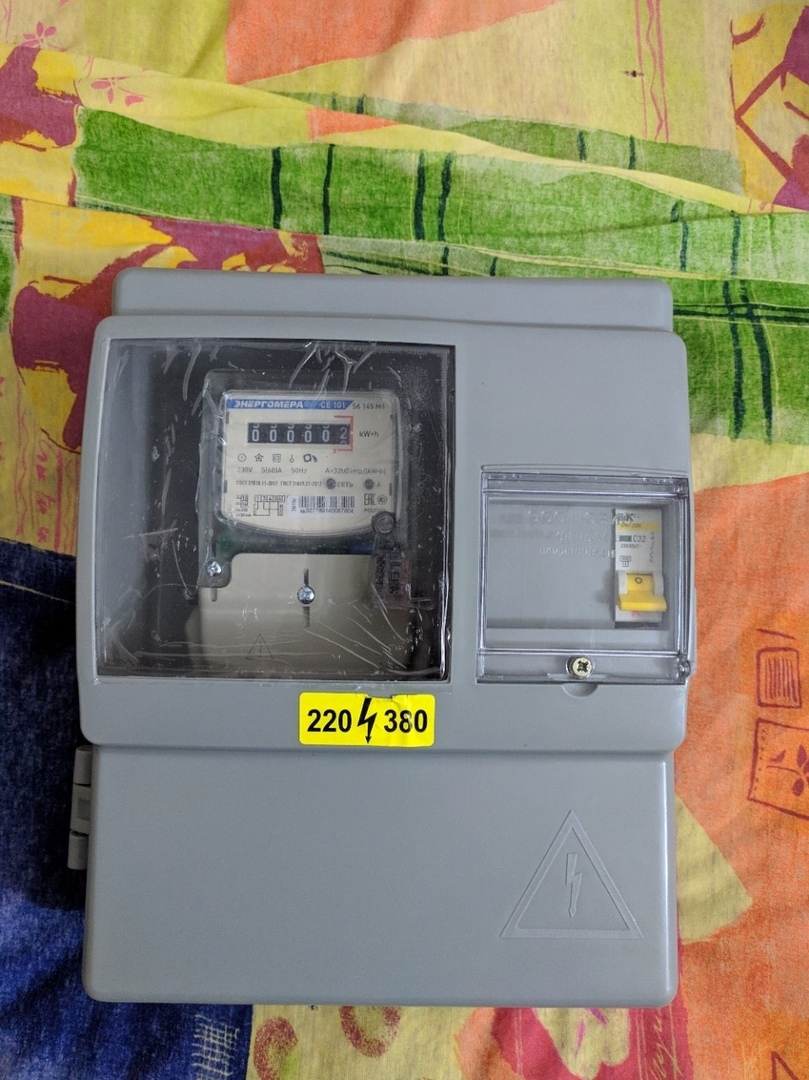

Где-то видел в комментариях, что под автоматы ты второй щит определишь. Я у себя примерно так же делаю. Один учётный, с вводным автоматом и счётчиком, там пломбы и всё такое. Дальше за ним в удобном мне месте второй со всякими свистоперделками.

Не шибко бы ты его слушал. Очень уж много дичи в его комментариях.
Особенно

Медь с алюминием допустимое соединение

Про роль влаги в этом процессе он сказал впринципе верно, и какое-то понимание процесса у него присутствует, но почему то из этого следует огромный похуизм. Ибо по хорошему герметизировать получится врятли, не резиной же заливать. Есть конечно прицеденты долгой работы таких соединений, но нам же гарантия нужна, а не удача.

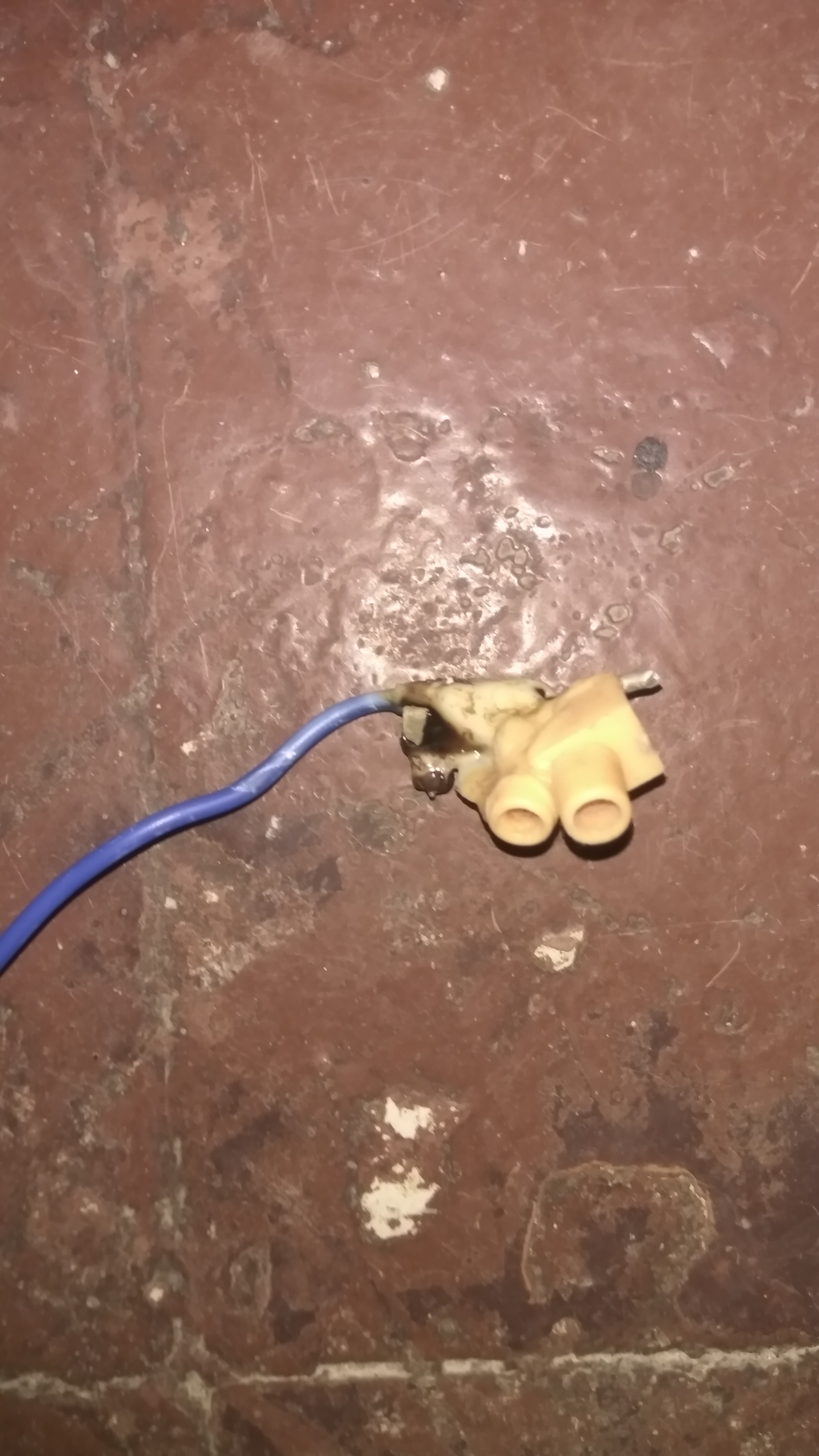

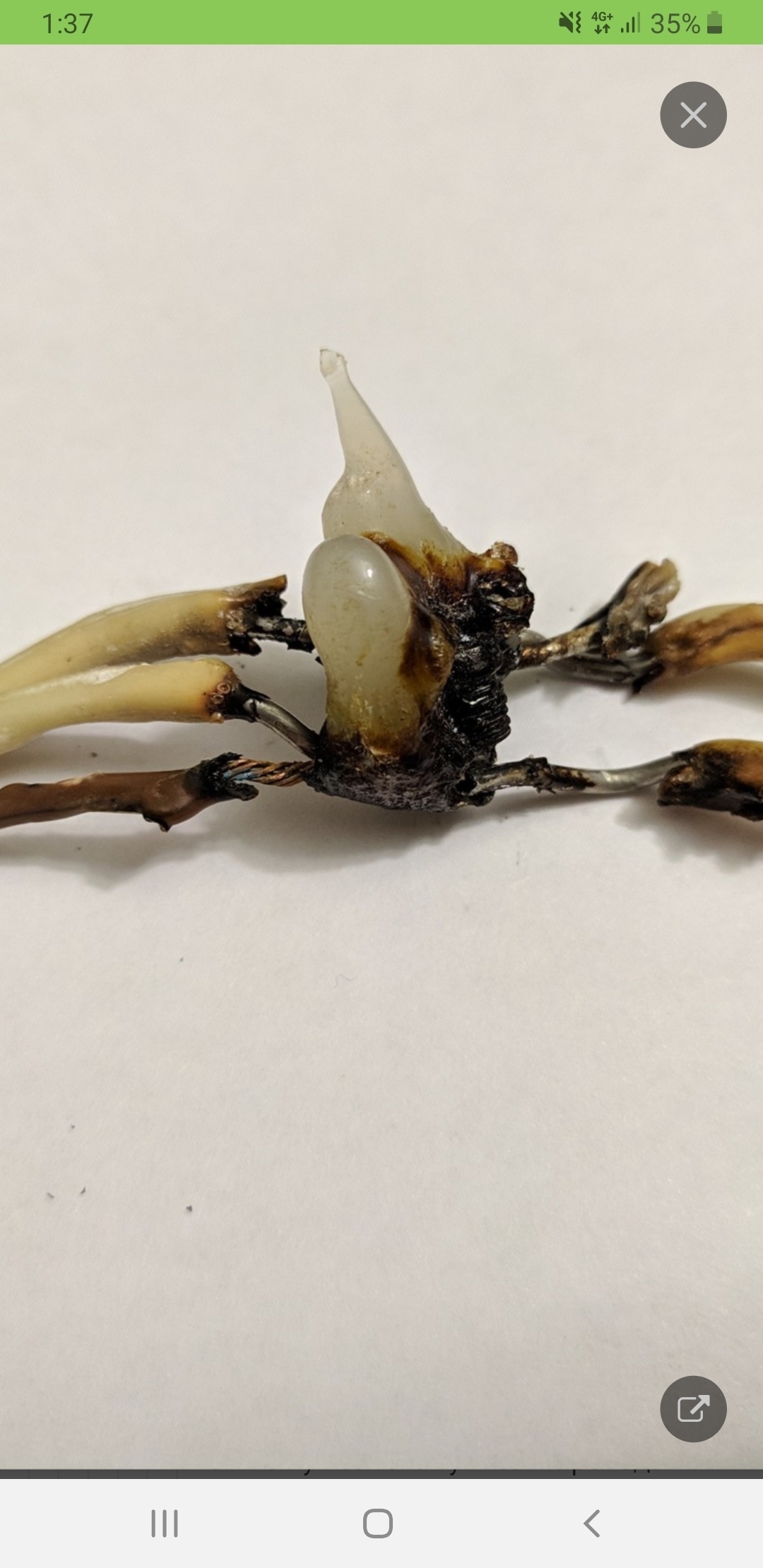

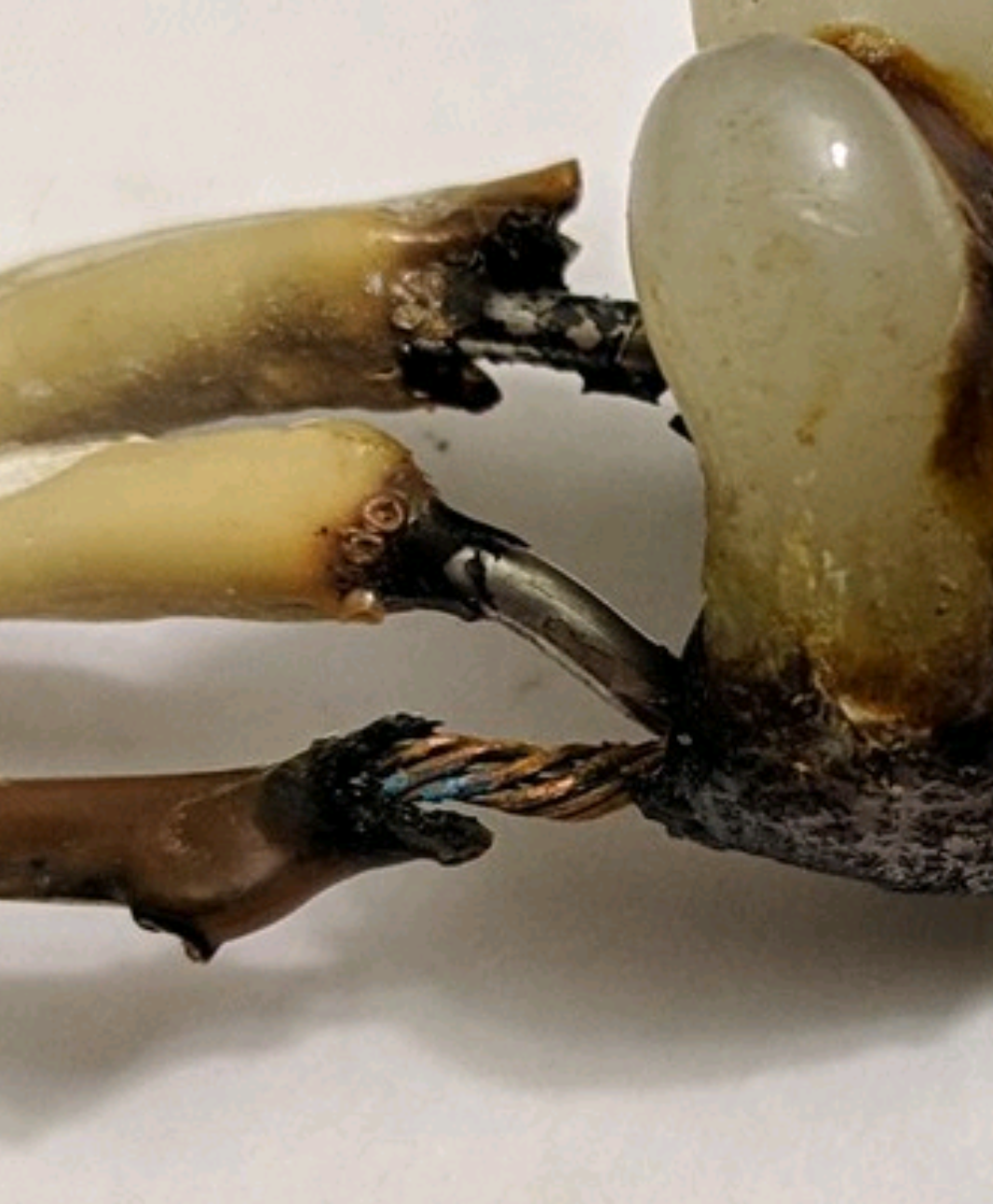

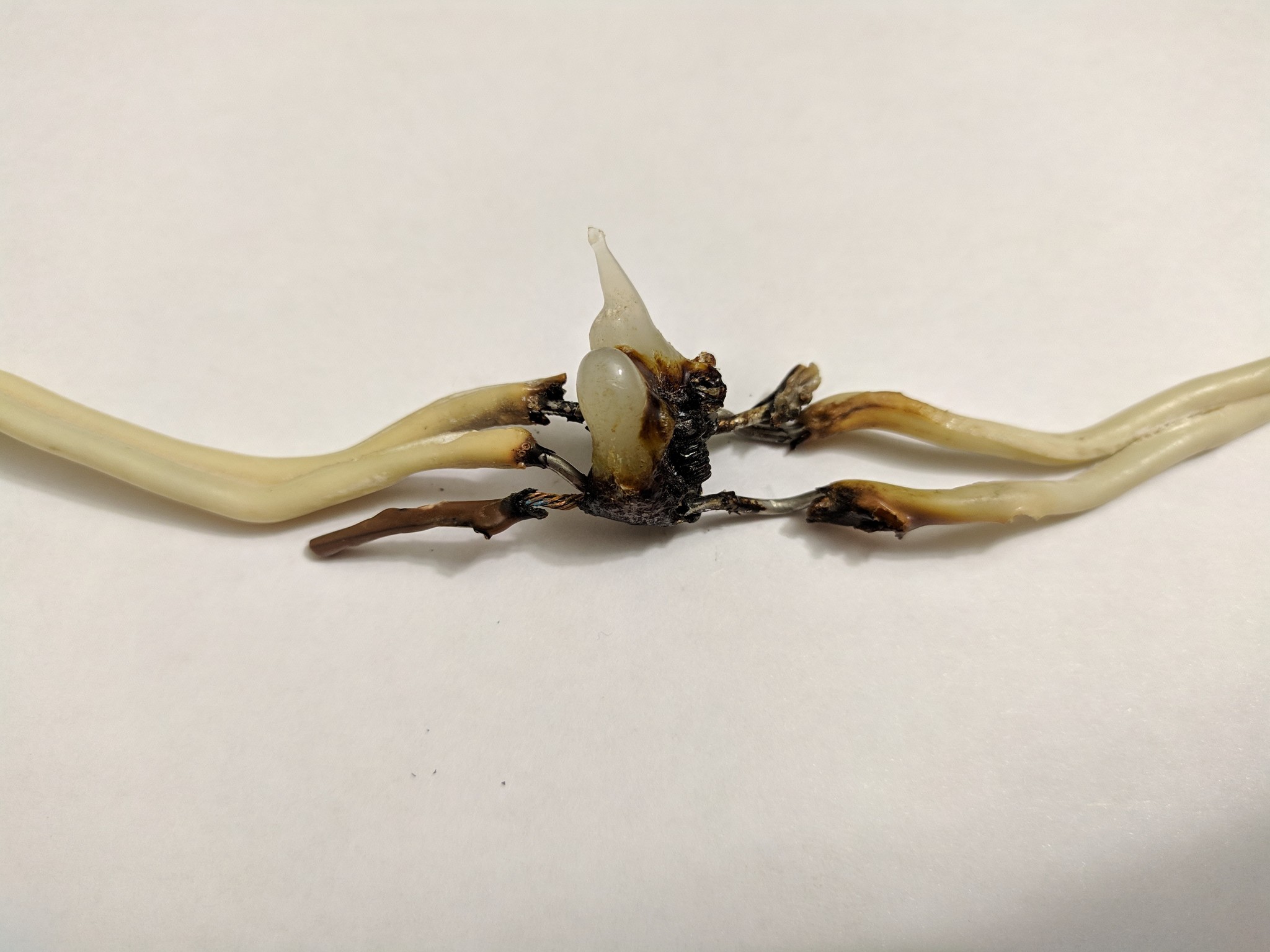

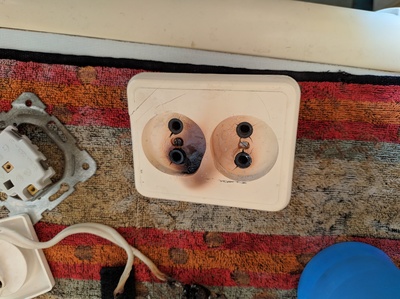

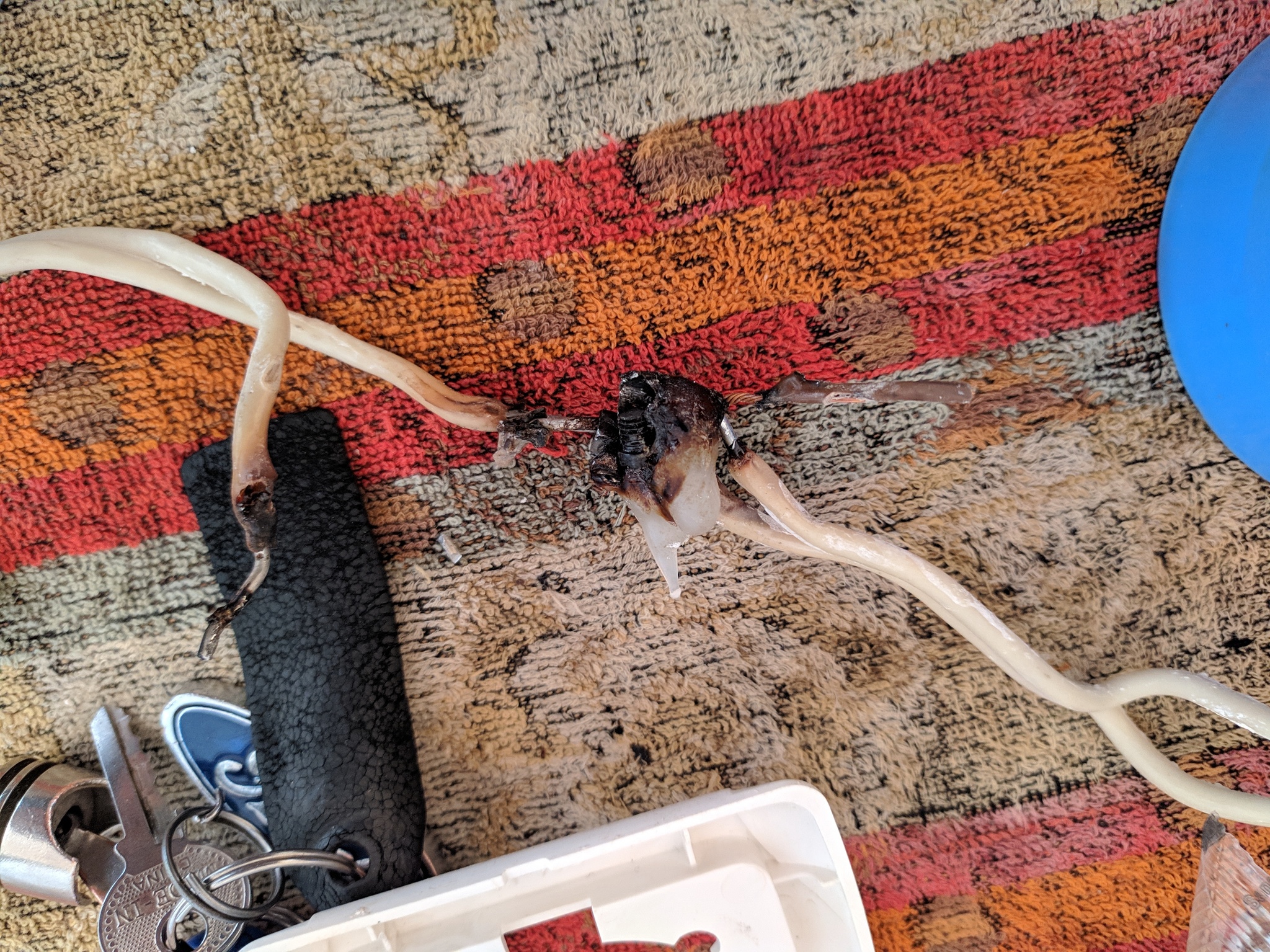

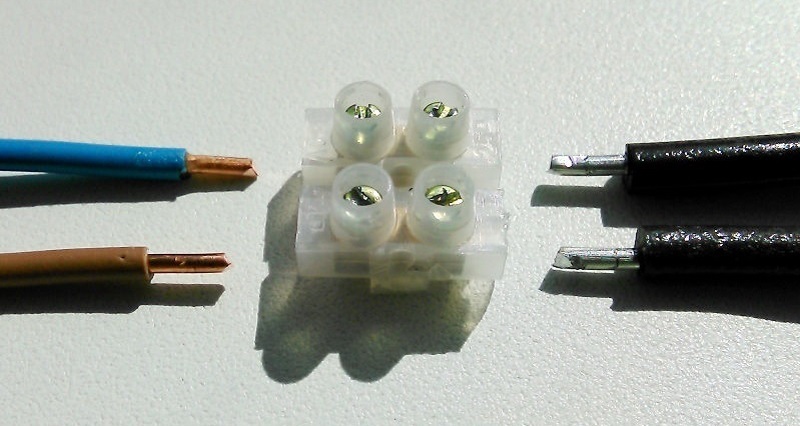

У меня например есть наглядный пример горящей разетки в сухом помещении. Не хватало немного до подразетника, я алюминий наростил через скрутку медью. Благо я был готов к последствиям.

узел учёта был виден через забор - это требование правомерно

Ой да ладно, и на чём это требование основано?

Не обязательно на ввод ставить 2*16

Ну вообще то именно 16 сип ставят, потому что это наименьший разрешенный для аллюминия

Также замечательно в этом блоке алюминий проявит свою текучесть.

Какой ахуительный практик....

1. В дом запрещено вводить кабели без индекса нг-LS.

2. А ты уже поинтересовался какой у него дом? Ты прям точно уверен, что противопожарное УЗО на 100мА не нужно?

3. Ту селективность, которую ты видел, делали такие же неучи, как ты сам.

Что за херня? Два однополюсных ав нельзя

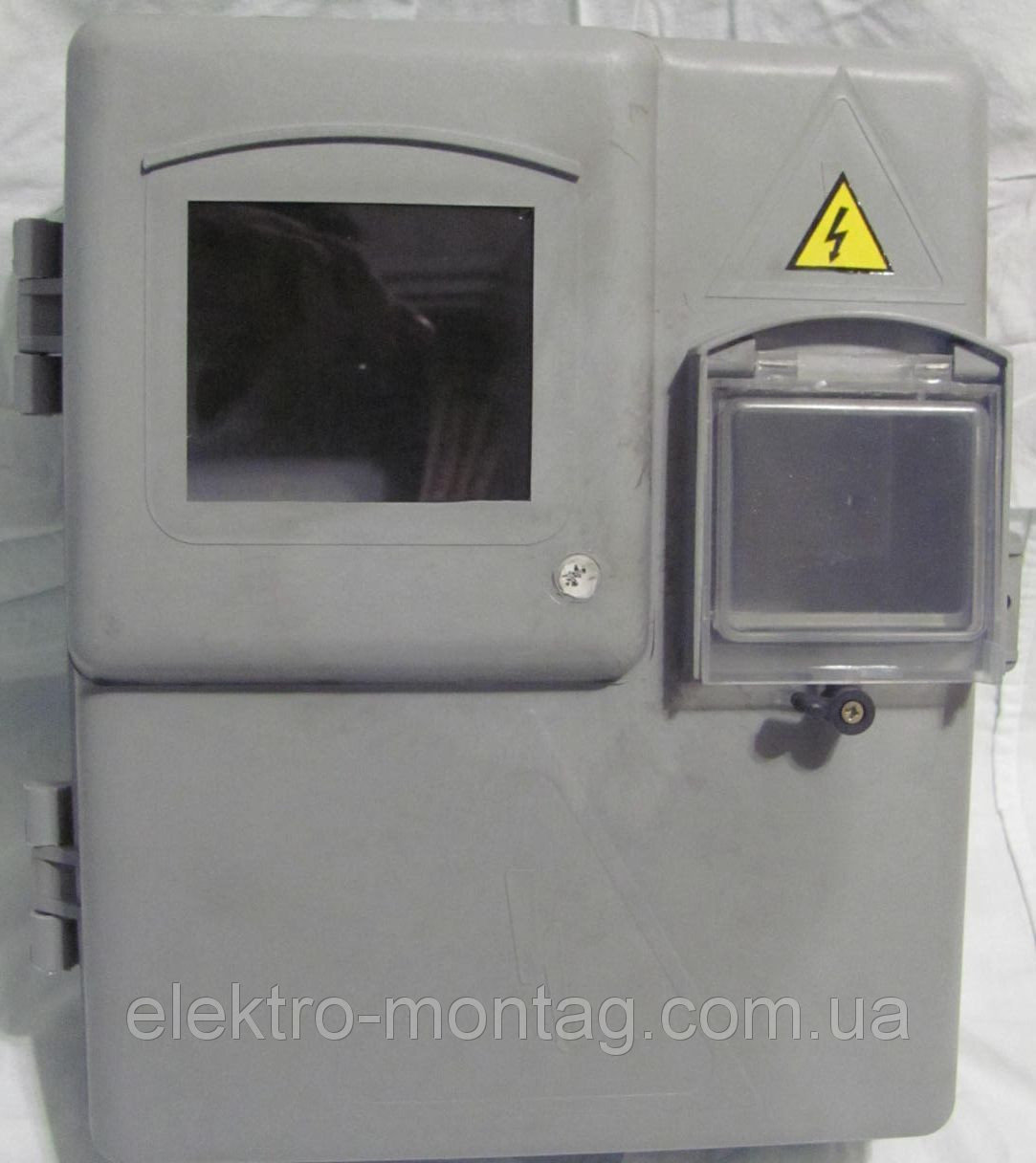

Что мешает повесить счетчик в боксе прямо на столбе? А дальше уже вводить в дом всем что душе угодно.

Мда это печально. Ну тогда дерзайте)) я бы сделал максимально простую систему, до счетчика, сип через наконечник в водной автомат, дальше разводка медью, в доме уже можно собирать нормальный распред, с реле напряжения узо и прочим.

Вот по личному опыту помню, сколько не читай, изучай, профи быстро не станешь и сделаешь хуже еслибы нанял этого же электрика, другой вопрос где его найти конечно, профессионала

Честно говоря таких не встречал у нас, у нас используем: ншви, нги, нг, ншп. В сущности вас успокоит только опрессовка, того же ншп,  выше писали как обжать без пресса, как вариант есть недорогие ручные прессы, не гдравлика, до 16 квадрата обожмет, у квт, иэка можно найти точные марки, по ним инет магазины найдете

Плохой контакт на пустом месте просто так не появится, со временем возможно. Вас обязывают пломбировать весь корпус? У нас в регионе, рф, практикуется пломбировать только счетчик и маленький бокс для автомата, все это находится внутри уличного шкафа, доступ остается в сам шкаф. Разумеется кроме опломбированного автомата, но для визуального осмотра удобно

Тогда вообще наживаете себе головняк на пустом месте, смысл так переходить на медь? Что медь что алюминий нужно протягивать, т.е. вы этого в любом случае не сделаете часто, ввиду пломбы всего шкафа, но вы делаете лишнее соединение меди и алюминия к которому не будете иметь доступ, зачем? сплав у сипа это не лапша 20лет назад производимая. Вводите сип в щит, вне дома, а дальше все медью

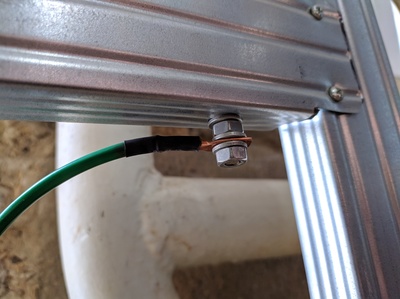

стойку с группой учёта без заземления не допустят к вводу в эксплуатацию. то, что у вас около дома есть контур - им не важно. в моём регионе так, может у  вас по другому.
узо 300 не нужно, просто поверьте (но хозяин - барин)
с зубром не имел дела, скажу сразу. обычно новатек.
по поводу ВН 32 или нет - кроме ВН обязательна установка вводного автомата, то есть сначала ВН, потом вводной. по другому никак. просто ВН не катит.
и просто человеческий совет - не зажимайте вы сип в автомат. вы потом сами не рады будете.

про ОИН почитайте. цена - копейки, а вот толк от этого есть.

Я подожду до завтра. Мне не сложно. Про сип я тоже это знаю. Так что нтд в студию. Без обид

у вас много "неправильностей". попробую разжевать.
1) не 2*6, а 3*6, и лучше КГ, а не ВВГ. контур заземления - требования, без него ввод в эксплуатацию не дадут.
2) УЗО не нужно. ставьте ВН-32, потом вводной на 25 Ампер, ОБЯЗАТЕЛЬНО ОИН или что-либо серьёзней.

3) селективность на практике не работает (опять же мне плевать, кто и что скажет - я по своему опыту говорю). вырубает всё и сразу.
4) УЗО и прочую дорогую хрень ставьте в основной щит в доме.
5) если частный дом, то имеет смысл задуматься об РКН (ВАР я бы тоже для удобства воткнул).
6) многое, из того, что навязывают , покупать совсем не обязательно. то, что считают китайским дерьмом порой работает лучше "козырной фирмЫ".

по регламенту все винтовые соединения должны протягиваться не реже, чем раз в год (нас заставляют раз в полгода). и это реально нужно, правда. на моих глазах горело немало коробок именно из-за "непрокрута".
муровать коробки не нужно. вы потом сами себя проклинать будете.

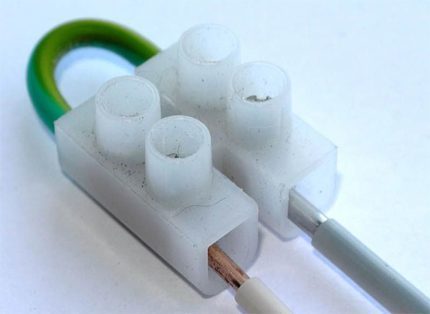

а по поводу клемм на фото  - вы их как будете пломбировать? если только в бокс с автоматом засунуть... только влезут ли?

по регламенту все винтовые соединения должны протягиваться не реже, чем раз в год (нас заставляют раз в полгода). и это реально нужно, правда. на моих глазах горело немало коробок именно из-за "непрокрута".
муровать коробки не нужно. вы потом сами себя проклинать будете.
а по поводу клемм на фото  - вы их как будете пломбировать? если только в бокс с автоматом засунуть... только влезут ли?

ну при системе 2*16 такой блок лишним будет, конечно. но в вашем случае использовать можно. только многовато места займёт.можно компактнее найти.

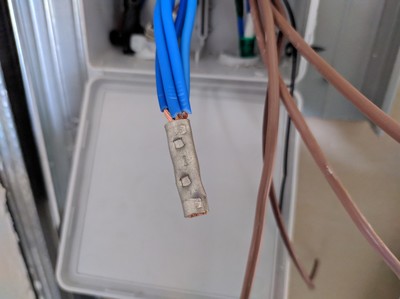

и ещё - мне абсолютно плевать на то, как отнесутся тут сидящие - НИКОГДА не делайте неразъёмных соединений в бытовой электропроводке. ни пайки, ни гильз, ни сварки. можете слушать теоретиков. они вам в уши много чего нашепчут. я - практик, и практика показывает, что большинство коробок перераспаивается примерно раз в год (или чаще). и нахрен там не нужны неразъёмные соединения. если электрик не может сделать норм соединение на клеммы или скрутку+клеммы, то это говно, а не электрик.

Блок распределительный РБД-80А на DIN-рейку IEK
есть другие, это эконом вариант

скажу, что нафиг надо. ставьте шинный блок под пломбу и не будет проблем. поверьте, я немало групп учёта собирал и монтировал - лучше так, как сказал. алюминий (сип) "течёт" при простом обжиме в клемме автомата. то, что вы предлагаете гильзовать - вас не спасёт. это место заставят пломбировать всё равно, так как потенциально возможно воровство электроэнергии - это для них главное. а если ставить пломбу, то лучше потратить 400 рублей на шинный блок и сделать всё красиво и надёжно, чем гильзовать. куда вы гильзы спрячете ? в бокс? он места больше займёт, чем шинный блок.

А чем аргументируют? Тех. Условиями? Или своим хочу? В сетях столько стало бумаги,так заебали людей отчётами, что многие забывают про саму технологию и вариации. Всё сука по бумажке какого нибудь хуя работают.Могу ошибаться, но монтируйте так, ничего страшного и приглашайте на подключение, если контроллер(мастер, главный инженер) адЫкватные, то даже глупых вопрос не зададут. Тем более у вас это можно сказать даже не разрыв. Это только мой личный опыт.

Сам лично делал врезки на стенах, фронтонах в сип кабелем на проколах, орехах. Но также конечно если новый ввод сип сажал на автоматы и за все время пока никто не жаловался. Сип почему? Дешевле любого кабеля сечением 4 квадрата.
