Teclast P10HD китайский зверюга без зубов
Забрел ко мне в ремонт китайский, почти noname, Teclast P10HD с проблемой - не заряжается.
Типичная "особенность" многих китайских планшетов.
До этого уже приходилось ремонтировать нечто подобное DEXP Ursus NS310 замена микроконтроллера RK818-2
Планшет teclast p10hd, он же taipower p80x ... ох уж этот нейминг китайский!
Хозяин планшета нашел "временное" решение проблемы, установив плату чарджера с алиэкспресс и вроде как решил проблему, но это мнимое решение ... обо всем по порядку.
А вот кстати и она!
Шучу - модуль контроллера заряда, HW-107, он же TP4056.
Многофункциональная плата, используемая где не попадя ... и от этого все беды!
Решение реализовано силами местных мастеров, о чем говорит "качество" пайки - но главное результат, планшет заряжается, только сигнализирует постоянно, что идет зарядка.

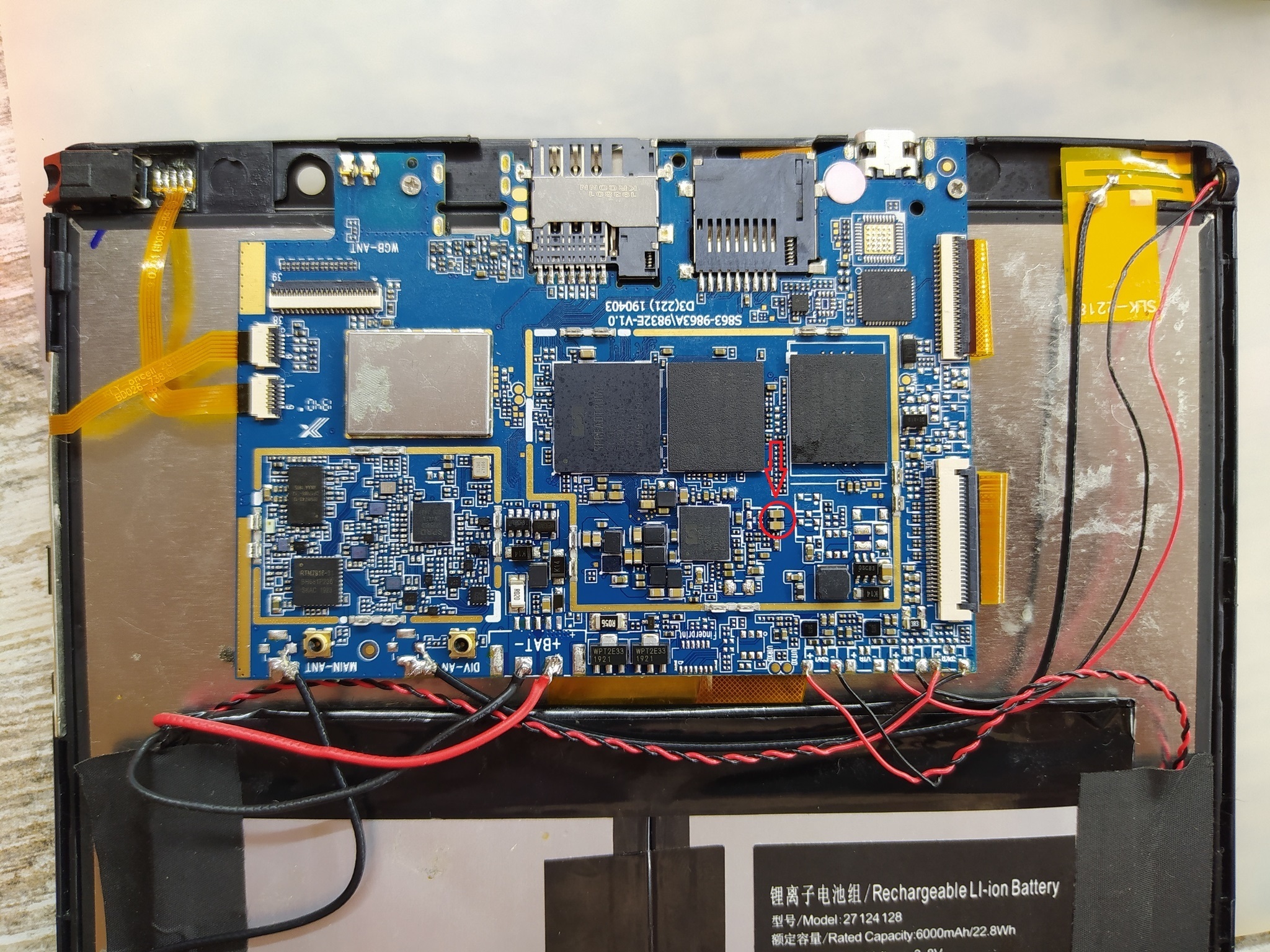

Разобрав аппарат, видим внутренности и приступаем к отпайке платы для диагностики проблемы(фото уже отремонтированного устройства, припаяны все провода, нет только камеры - фото для примера)
Платформа данного планшета S863-9863A\9832E-V1.0

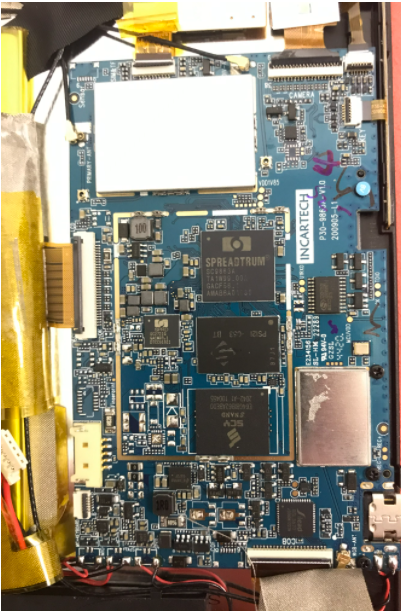

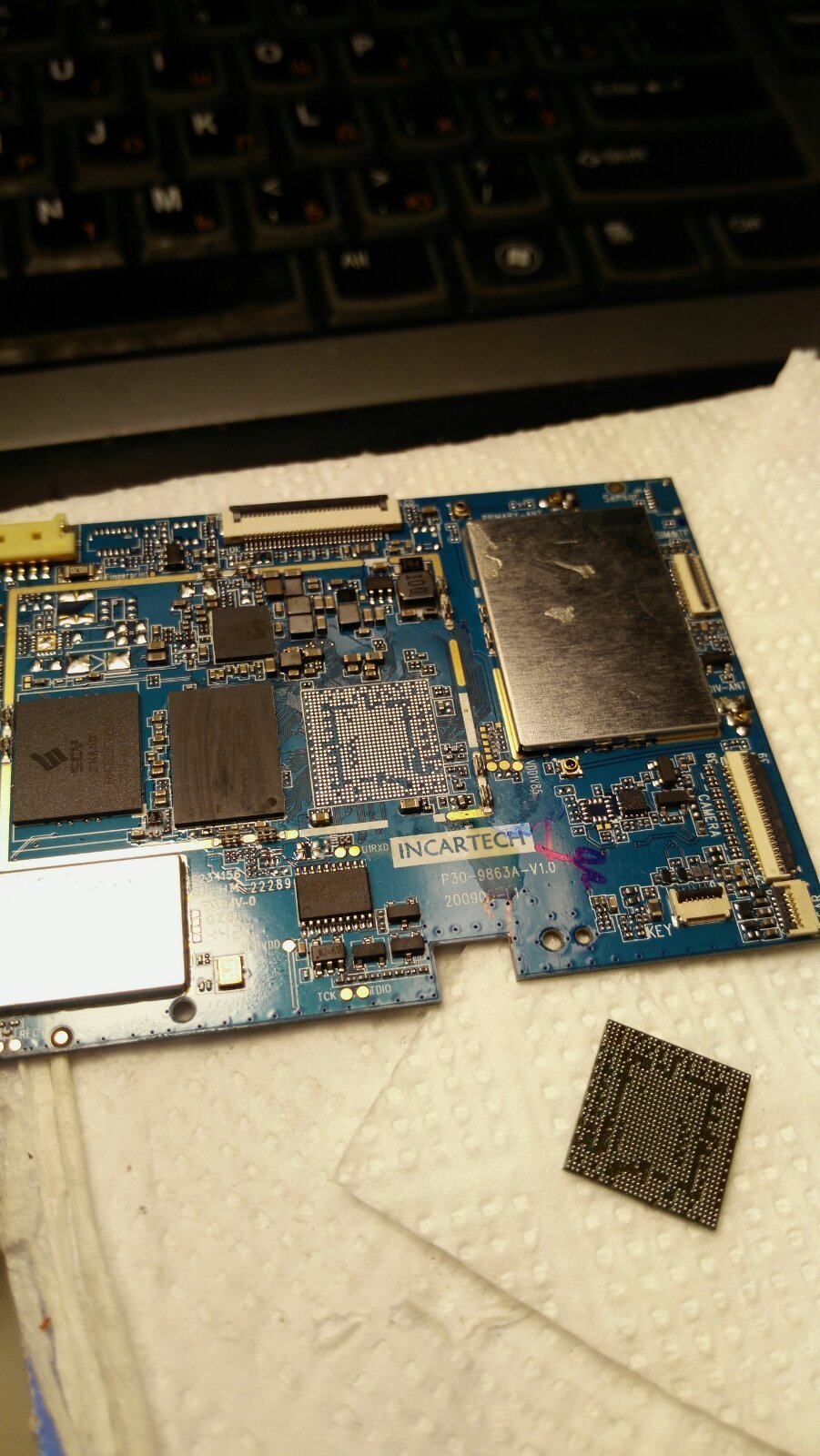

Все вычисления крутятся на процессоре SC9863A, ссылка на тайваньском сайте о планшете аналоге.
Первым делом изучаем входные цепи, а это кабель питания и разъем зарядки - здесь все отлично.
Контроллер питания микросхема SC2721G, управляющая питаниями всех потребителей в планшете.
И непосредственно чарджер АКБ - FAN5004.
По этому контроллеру нашел, что похожий устанавливается в планшетах Texet TM-5076, кусок этого контроллера, отвечающий за АКБ и его заряд.
POWER CHARGER FAN54005UCX BGA формата микросхема 4 на 5 контактов на пузе.
Темно-синяя "стекляшка" с еле разборчивой надписью "BRAC DCP".
Идем легким путем, отпаиваем катушку выходной цепи VBAT L6100, осматриваем и прозвонив - припаиваем на место.
Планшет начинаем принимать заряд и отдавать его в АКБ.
Тоже самое в выключенном состоянии.
Диагностируем аппарат дальше, и находим, что планшет не воспроизводит звуки.
Ни на внешние динамики ни в jack наушников.
Ищем зону на плате, отвечающую за звуковое усиление.
В данном аппарате используются две микросхемы аудиоусилителя K37S, они же AW8737S.
Ищем на них даташит и изучаем схемотехнику.
Оказывается, что то случилось с обоими резисторами по входной линии.
Меняем разисторы и проверяем работу - планшет запел!
Исправный аппарат уезжает к хозяину.
