Скрытые петли для стеклянных дверей⁠⁠

В местах крепления стандартных петель стекло ослабляется гораздо больше.

Эти ушки высотой всего 11мм, но остаточно длинные для того, что бы нагрузка передавалась на всю плоскость стекла.

А вот опереться не получится - двери открываются в обе стороны.

вес 10мм стекла - 25кг м2. Дверь душевой, соответственно, 42кг. Вес большой, но он не ощущается при открывании.

- уши увеличивают стоимость стекла на пару сотен рублей. Точно цифры не помню, но увеличение абсолютно незначительное. Да, я сам удивился. Но завод считает площадь стекла и погонные метры обработки.

- отложений не должно быть - там трёхступенчатая очистка воды.

- ручек там, кстати нет. Двери открываются в обе стороны. Клинить там нечему. Ослабление в местах крепления стандартных петель несравнимо больше, но - привыкли и никто не опасается, что отколется нижний/верхний кусочек))

господи)) Я рад любым комментариям, но неужели вы вправду думаете, что в подобном интерьере что-то может остаться непродуманным?)) Дверь не может задеть угол))

Благодарю))

пластиковые в данном случае надёжнее и долговечнее. Не требуют смазки. Бесшумны. Технологичны. Не боятся воды и любой химии.

"Наиболее широкое применение фторопласт-4 находит в химической и электротехнической промышленности, т. е. там, где требуется химическая и термическая стойкость в сочетании с высокими диэлектрическими показателями. Его используют для изготовления изделий, подвергающихся действию кислот, щелочей, активных растворителей любой концентрации в диапазоне температур от—195 до -1-250°.

[...] Подшипники из фторопласта-4 вследствие высокой химической стойкости должны найти большое распространение в химическом машиностроении. Усовершенствуя конструкцию вкладыша, можно значительно расширить область применения фторопласта-4, так как его преимущества перед другими антифрикционными материалами очень велики."

(справочник)

нет. Ширина сверху даже меньше, снизу - такая же. Высота соприкосновения с доводчиком ослабляет стекло, поскольку увеличивается рычаг при нагрузке на открывание.

Да, всё верно: доводчик покупался через компанию, которая осуществляла монтаж всех стеклянных конструкций. Он типовой, да.

А петли я разрабатывал, чертил и заказывал сам. После изготовления - передал монтажникам.

Max, обычный 3D Max

Благодарю за оценку.

Дверь в душевую открывается в обе стороны. При крайней необходимости, а мы рассматриваем именно такую, маловероятную форсмажорную ситуацию - если дверь нельзя сдвинуть внутрь вместе с телом, то на неё можно надавить с другой стороны (слева) - петли ведь поворотные и находятся не с самого края стеклянной панели. Если это простое решение не придёт в голову в критической ситуации - дверь можно подцепить сбоку или снизу любым узким предметом (ножницы, отвёртка, нож, линейка, ключи и тд). Снизу расстояние 5мм, сбоку - 3мм.

Мне больно делать ручку (уродовать всё ручкой), опасаясь, что неизвестно кто с тучным телом и плохим здоровьем, упадёт в чужой квартире в душе в обморок))

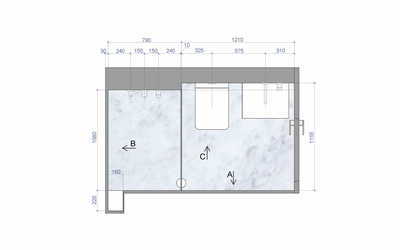

проход находится перед раковиной. Ближайший к двери угол закрыт глухой панелью в плоскости двери, а удариться о дальний угол мешает унитаз))

я заказывал на заводе Акма, С-Пб

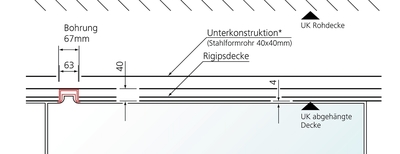

У меня их высота всего 11мм. Немцы у своих петель делают ушки 30мм по высоте - и то не отламываются. А 11мм отломать вообще нереально. По распределению нагрузок это практически то же самое, что цельный лист стекла.

никак не крепится) - незачем

подшипник не роликовый. Это подшипник скольжения. Он не крепится, он просто лежит)) На видео это показано. Бортики не дают ему никуда деться.

Для подшипников скольжения подобного типа применяется фторопласт, капролон, нейлон - т.е. материалы, не нуждающиеся в смазке. Скользкие сами по себе, обеспечивающие минимальное трение.

Точились диски подшипника заодно с метллическими деталями, но можно было и на 3d принтере из нейлона заготовку сделать, а потом обточить на станке.

для притока достаточно щелей вокруг двери. 5мм сверху/снизу и по 3мм с боков двери при высоте пол/потолок 2535мм дают в итоге площадь, эквивалентную отверстию 140Х100мм, что более чем достаточно.

да, конечно. И принудительная, и естественная. Скрыта в нише для подсветки

да, фото без уплотнителя.

я заказывал изготовление петель на производстве, с которым в дальнейшем работать не планирую - они сорвали несколько заказов и по этой работе тоже - сроки были сорваны и было множество замечаний . Если понадобятся такие петли в дальнейшем - придётся искать подходящее производство заново. Мои контакты ВК - в конце поста.

доводчики можно переворачивать)). Контакты ВК в конце поста - Петербург.

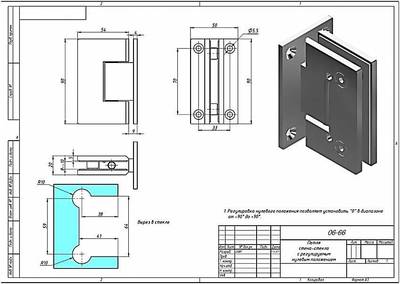

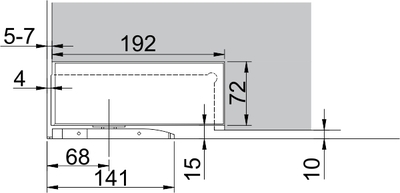

вот так выглядят вырезы под 2-а наиболее распространённых типа петель.

то есть - обычно стекло в местах крепления ослабляется гораздо больше.

да, ушки выдержат практически те же нагрузки, которые выдержит лист целиком.

фото не зеркалились

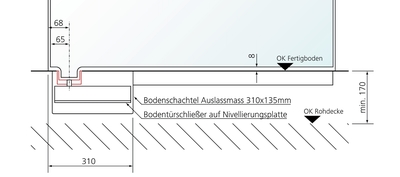

доводчик Dorma BTS75V. Посмотрим. Съёмную крышку (или две маленькие заглушки в местах, где регулировка или даже просто два маленьких аккуратных отверстия) всегда сделать можно, но я надеюсь, что не понадобится.

Там пластиковый подшипник. Вода не мешает.

Благодарю)

достаточно просто душем сполоснуть стекло после использования душевой: смыть брызги мыла/шампуня. У меня ничего не остаётся.
