Сирена-УМЭ 3д модель⁠⁠

Транспортировщик торпедообразного типа «Сирена-УМЭ»

Технические данные изделия:

Сирена-УМЭ: Длина корпуса - 872 см, диаметр - 532 мм и вес около 1097 кг (включая заряд ВВ массой 460 кг), При скорости около 4 узлов дальность хода носителя составляет примерно 16 миль (30 км).

Разработки серии подводных аппаратов ведутся с 1947 года.

После окончания Второй мировой войны в распоряжение советских специалистов попало несколько трофейных немецких сверхмалых ПЛ типа «Зеехунд». Их исследование и испытания с целью ввода в строй были поручены заводу № 196 «Судомех» (директор — Н.Н. Калиновский, с 1947 г. В.Ф. Коврижкин). В начале 1947 года на адрес КБ предприятия из Германии поступила техническая документация на СМПЛ, оборудование и две лодки. Советские конструкторы под руководством В.М. Мудрова немедленно приступили к разработке проектной, технической и рабочей документации по отечественным методикам. Принято решение достроить, а потом ввести в строй пока одну СМПЛ типа «Зеехунд» № 244 (проект «SH»). Данная задача была возложена на старшего строителя И.А. Громова и сдаточного механика Г.И. Мусорина. Главный штаб ВМФ СССР назначил своих представителей и наблюдающих за работами.

02.11.1947 года СМПД типа «Зеехунд» спущена на воду, а к 5 ноября закончатся ее швартовые испытания. Ходовые испытания (за исключением торпедных стрельб и погружений) были завершены к 20 ноября. В 1948 году СМПЛ передана флоту (отряд подводного плавания в Кронштадте).

После успешных испытаний Советский союз начинает разрабатывать свои варианты подводных аппаратов. В серии было несколько аппаратов подводных транспортников, и я создал 3д модель на заказ по последней версии изделия Сирена-УМЭ. Данная версия была разработана в 1970-1980 годах. Введена в производство и используется до сих пор. Новые модели произведенные в РФ оснащены самым современным оборудованием.

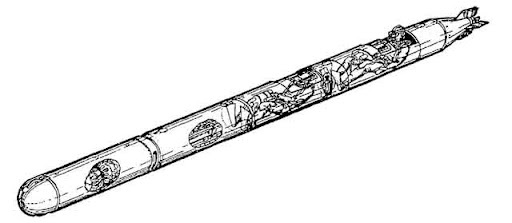

Разные разработки того периода.

Сирена-УМЭ может перевозиться любым надводным кораблем и катером, имеющим грузоподъемное устройство до 2 тонн.

Для построения модели я использовал 3dmax. Так как работу с чертежами Объектно-ориентированная (объектная) СУБД — система управления базами данных, основанная на объектной модели данных. Лучше работает с чертежами CAD систем моделирования. Эта система управления обрабатывает данные как абстрактные объекты, наделённые свойствами и использующие методы взаимодействия с другими объектами окружающего мира (объектами БД). Проще говоря, удобно работать с чертежами.

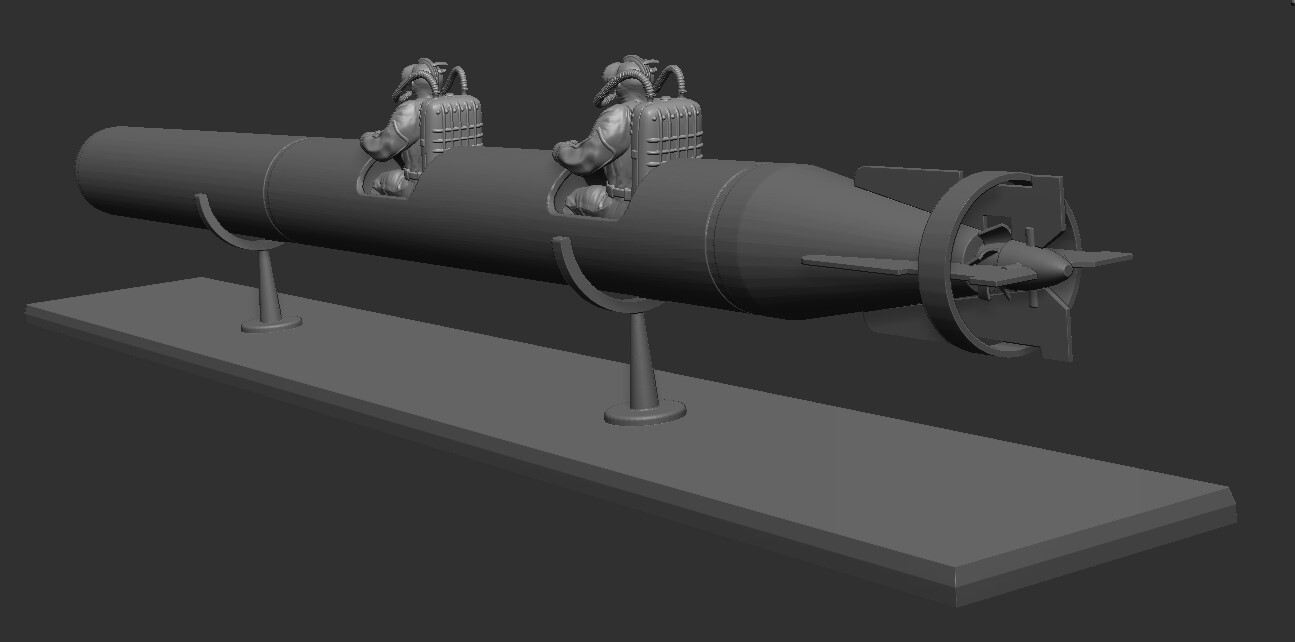

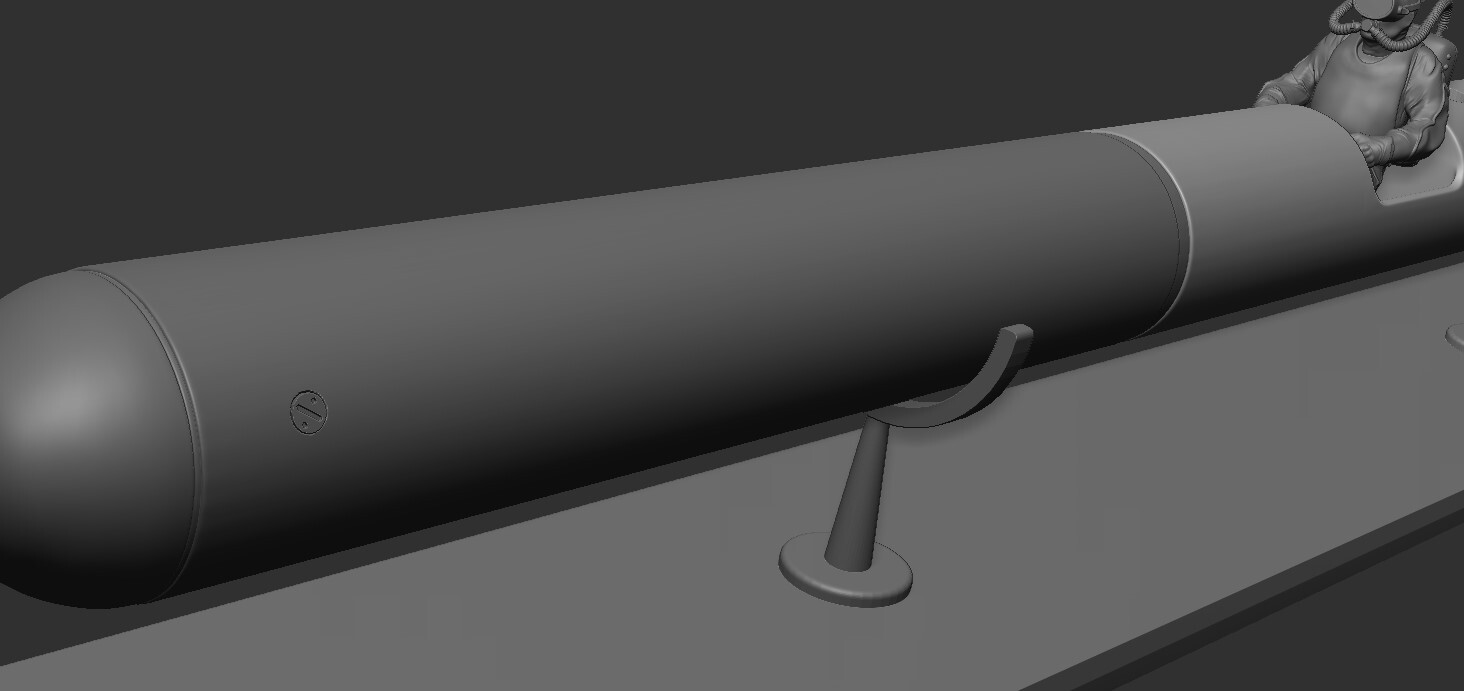

3dmax модель.

Фигурки водолазов вылепил в Zbrush.

По фотографиям Советского водолазного костюма. В оригинале у них должны быть ласты. Но я сделал обычные ботинки, для того чтобы была возможность вставить в аппарат этих водолазов при сборке напечатанной модели.

Разделение модели на составные части:

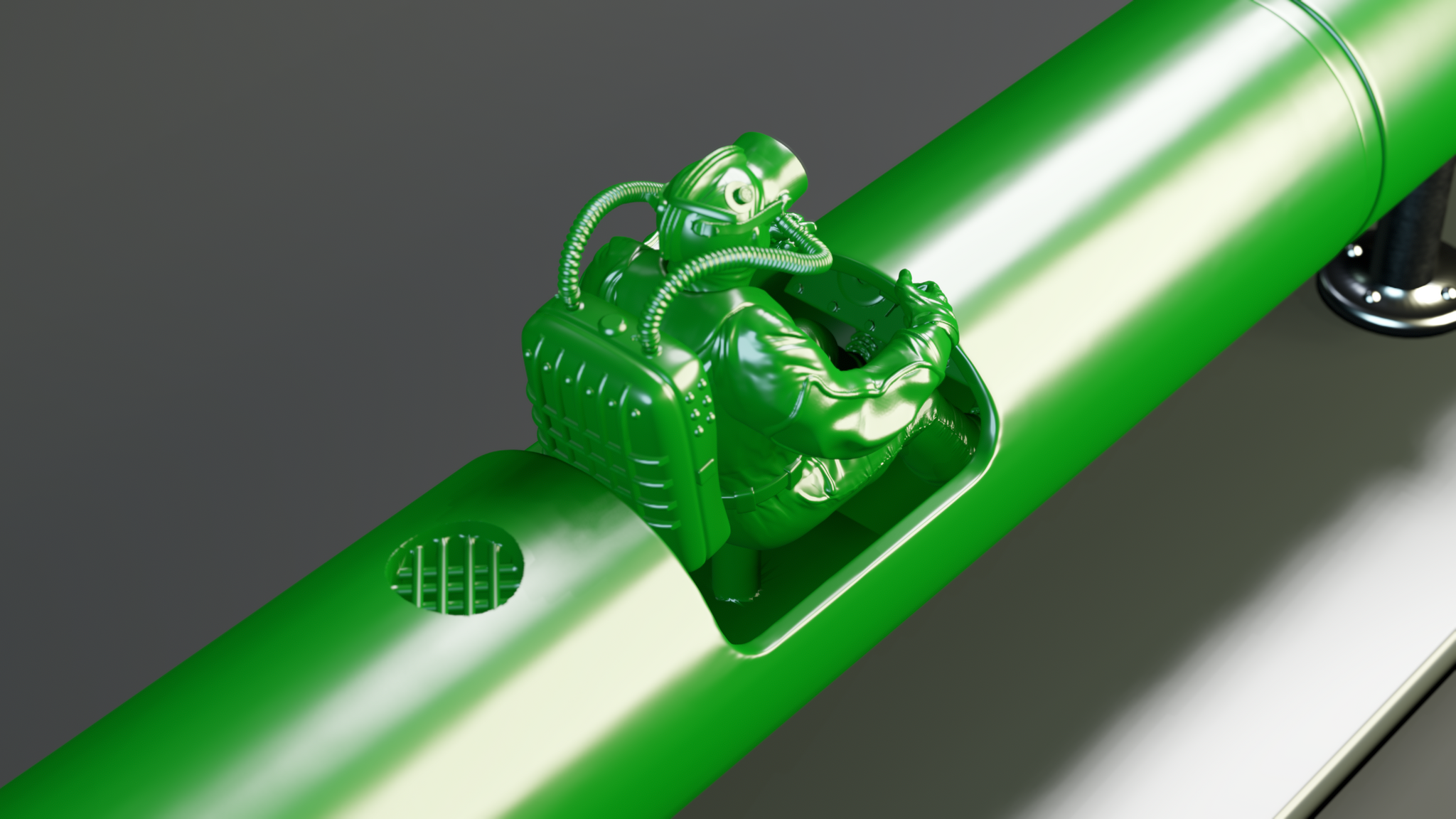

Рендеры Marmoset:

Фото напечатанной модели:

В таком виде модель была отправлена заказчику, для изготовления мастер-формы, оттисков из силикона. Для создания литья из олова. Подставка, должна была быть выполнена из гранита.

Как только заказчик поделиться фотографиями уже готовой оловянной фигурки, я сделаю ответ на пост и покажу итоговый результат.
