Как я обычный Samsung S3 проапгрейдил до LTE версии

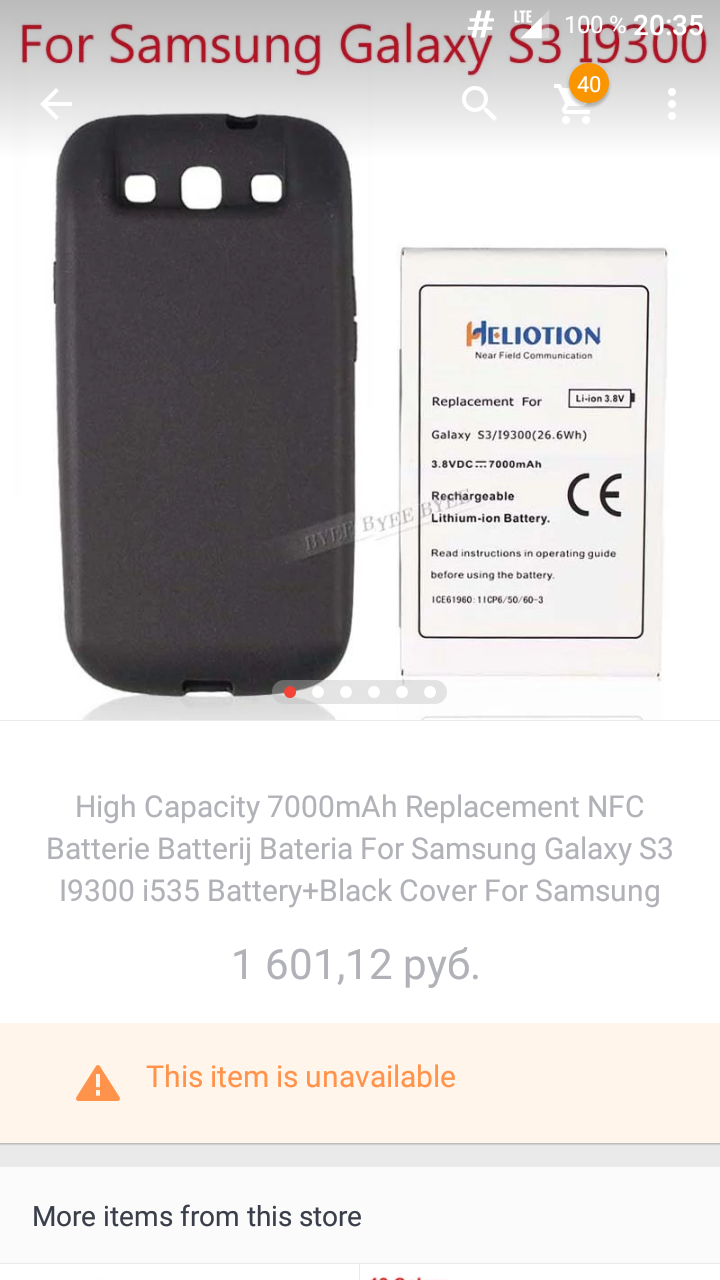

Питаю я очень большую любовь к старому i9300 благодаря тому, что на него есть батарея из 3х спараллеленных стоковых, с которой он живет 2 дня при полной нагрузке. Добавив то, что запчасти на него дешевые, можно простить ему недостаток оперативки и отсутствие 4g сетей. Но, у меня сдохла на старой плате флешка и я решил воплотить давнюю мечту - воткнуть плату от модификации i9305, с 2мя гигабайтами оперативной памяти и LTE. Беда в том, что под антенну у нее 3, а не 2 контакта и в рамке корпуса ей нужно больше места.
Далее можно пойти 2мя путями:
1. Правильный, но более рисковый. Расклеить модуль и вклеить матрицу со стеклом в заказанную заранее рамку для i9305. Риск в том, что amoled - очень хрупкие матрицы. При недостатке усидчивости её и при замене стекла можно сломать, боязно отклеивать ее от рамки, да и по времени такое аккуратное расклеивание больше займет
2. Быстрый, с каплей везения. При помощи гравера пропилить лишний металл рамки, не расклеивая модуль. Правда, металлическая стружка может забиться куда не надо и фрезой можно задеть контроллер матрицы, в красном квадрате: К счастью, алмазные фрезы для гравера скользят по изоленте и она дважды спасла контроллер от шлифовки и поломки.
Теперь подпилим 3х контактную заднюю рамку, там есть лишний выступ, он не позволит ей защелкнуться
Продуваем от стружки, собираем. Важно! Надо заклеить скотчем элементную базу платы, которая может контактировать с голым металлом. И...

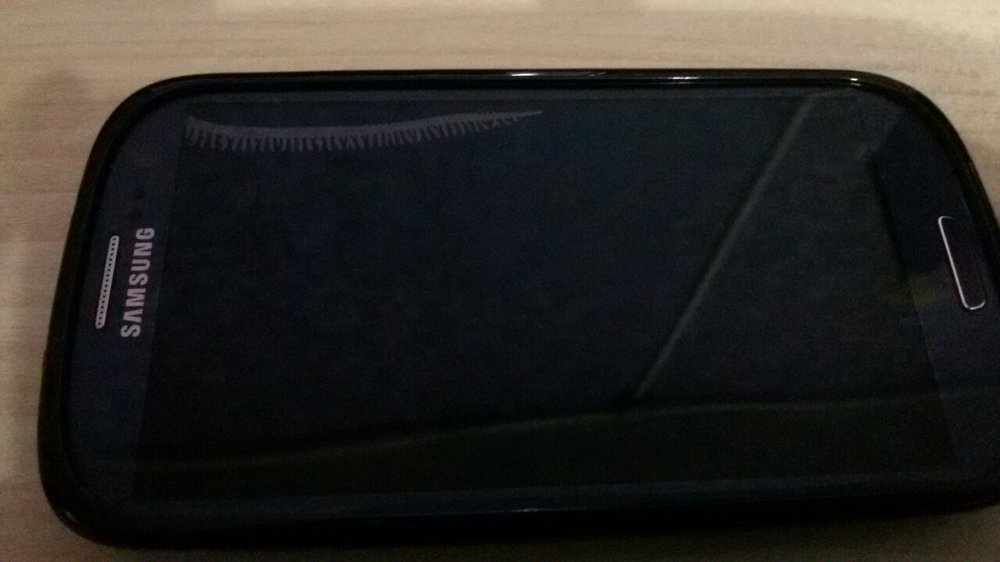

Все заработало, я счастлив
Ах да, плата и 3х контактная рамка были заказаны на али.
Если интересно - процесс снял на видео, там более подробно, но звук не очень, снимал и монтировал впервые. Ссылки на али в описании к видео
