Чутка электропорно⁠⁠1

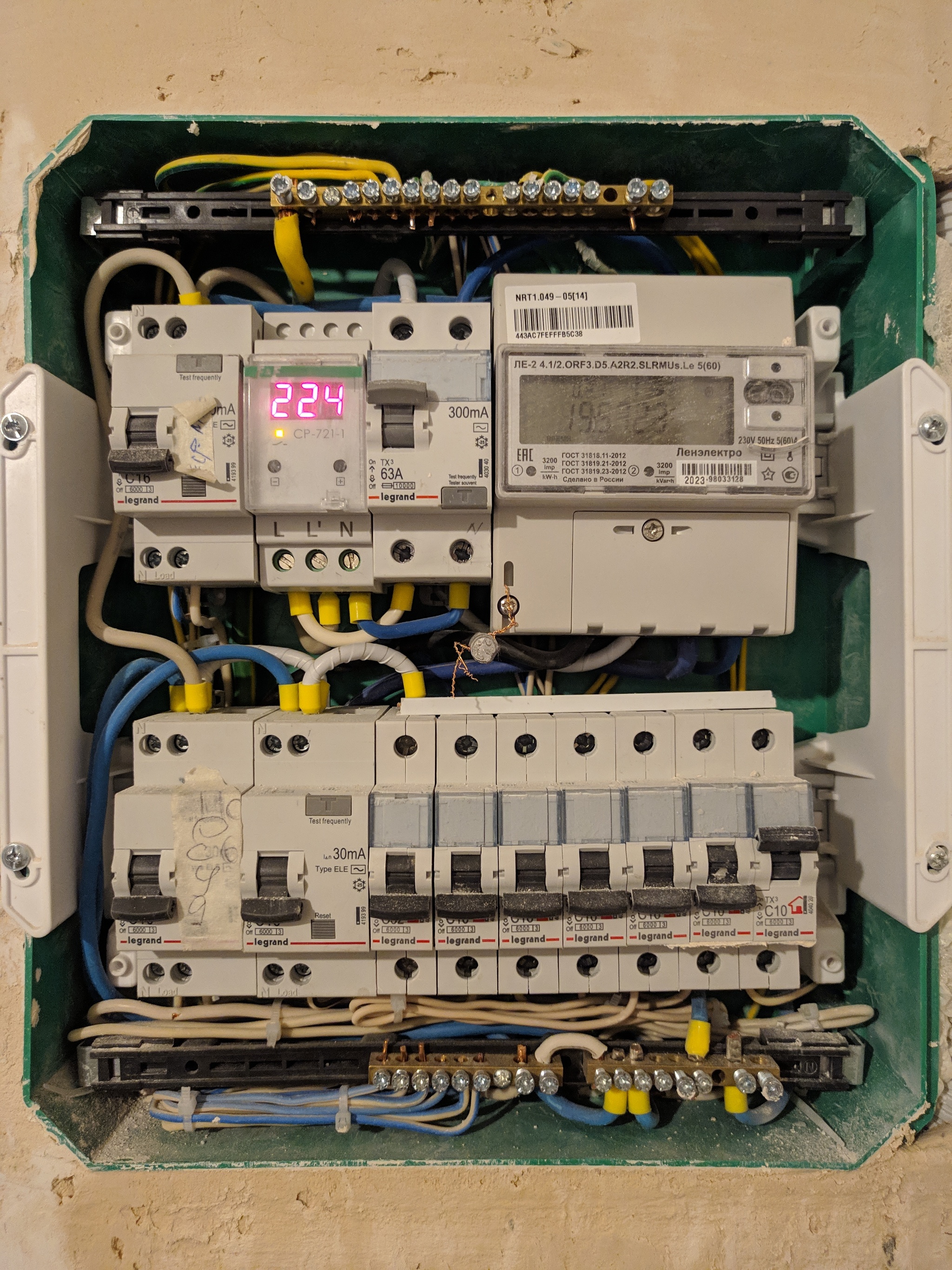

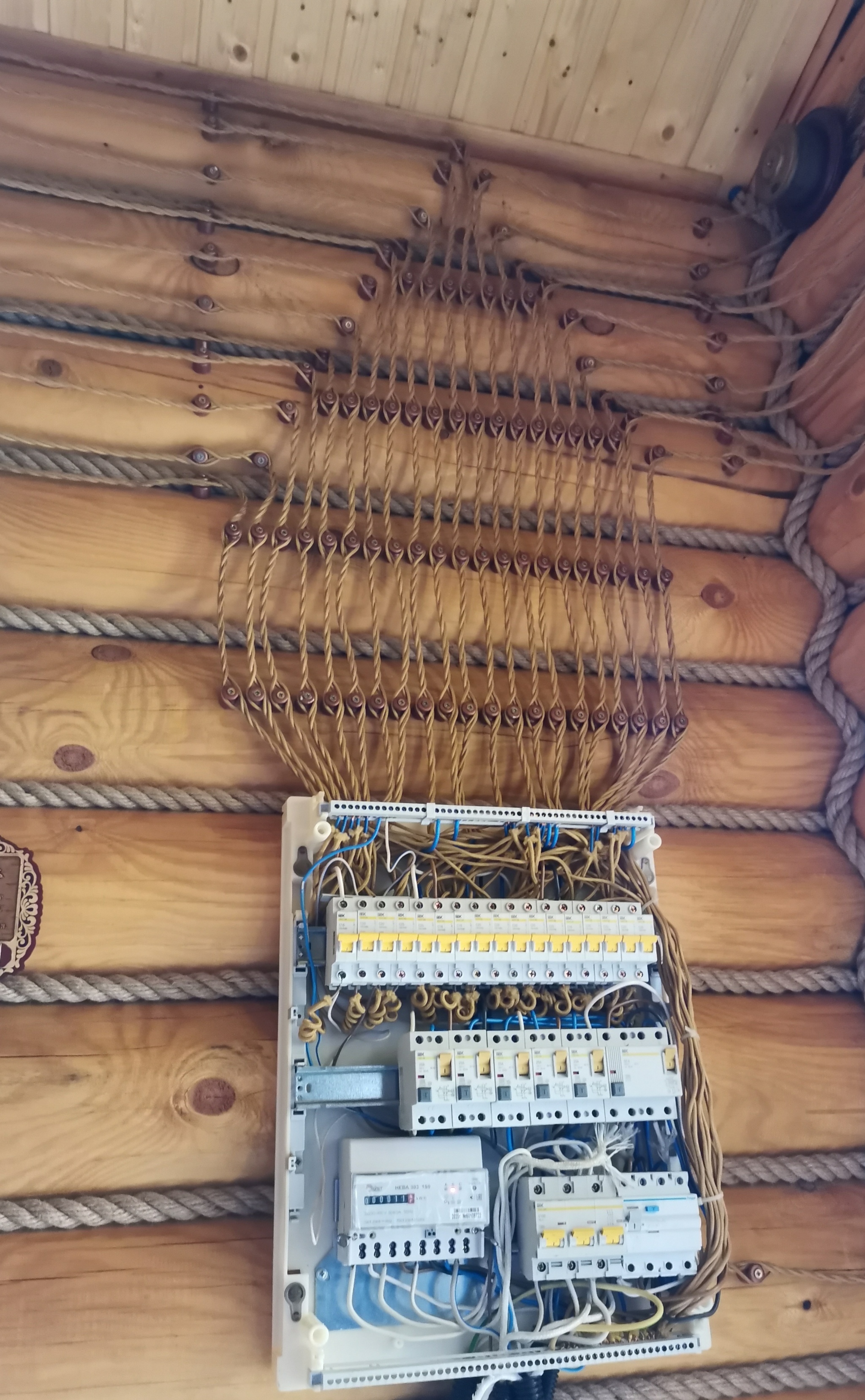

Я тебя щас удивлю как у меня проводка сделана.
что было, и что стало

Молодежный?

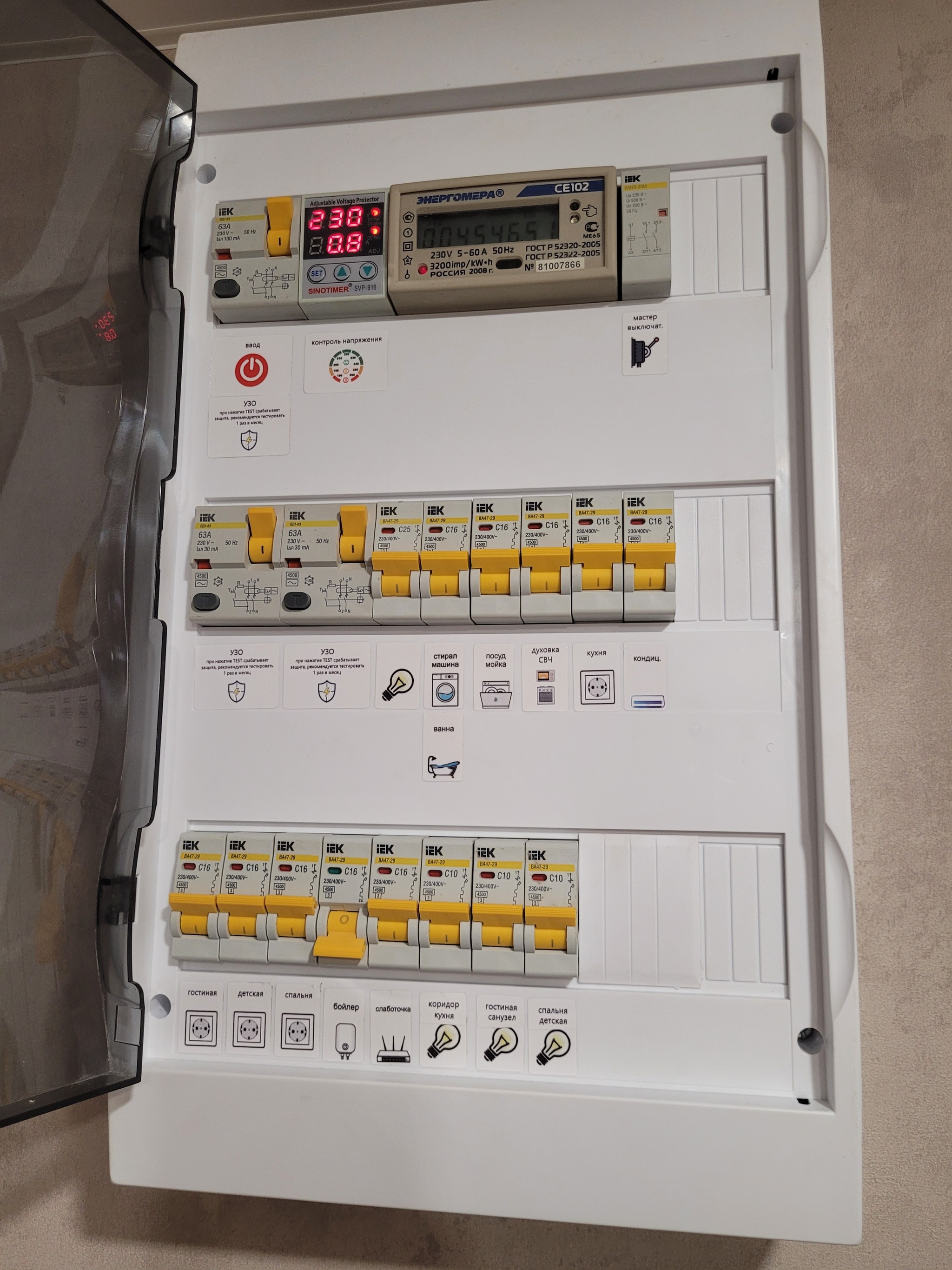

А у меня на 3 комнаты, кухню, коридор и санузел 6 25-х на розетки (те, что на ванную - дифы), 6 16-х на свет, 32-й на плиту и духовку, 3 25-х под кондиционеры и 3 25-х на теплые полы.

И это охренеть, как удобно.

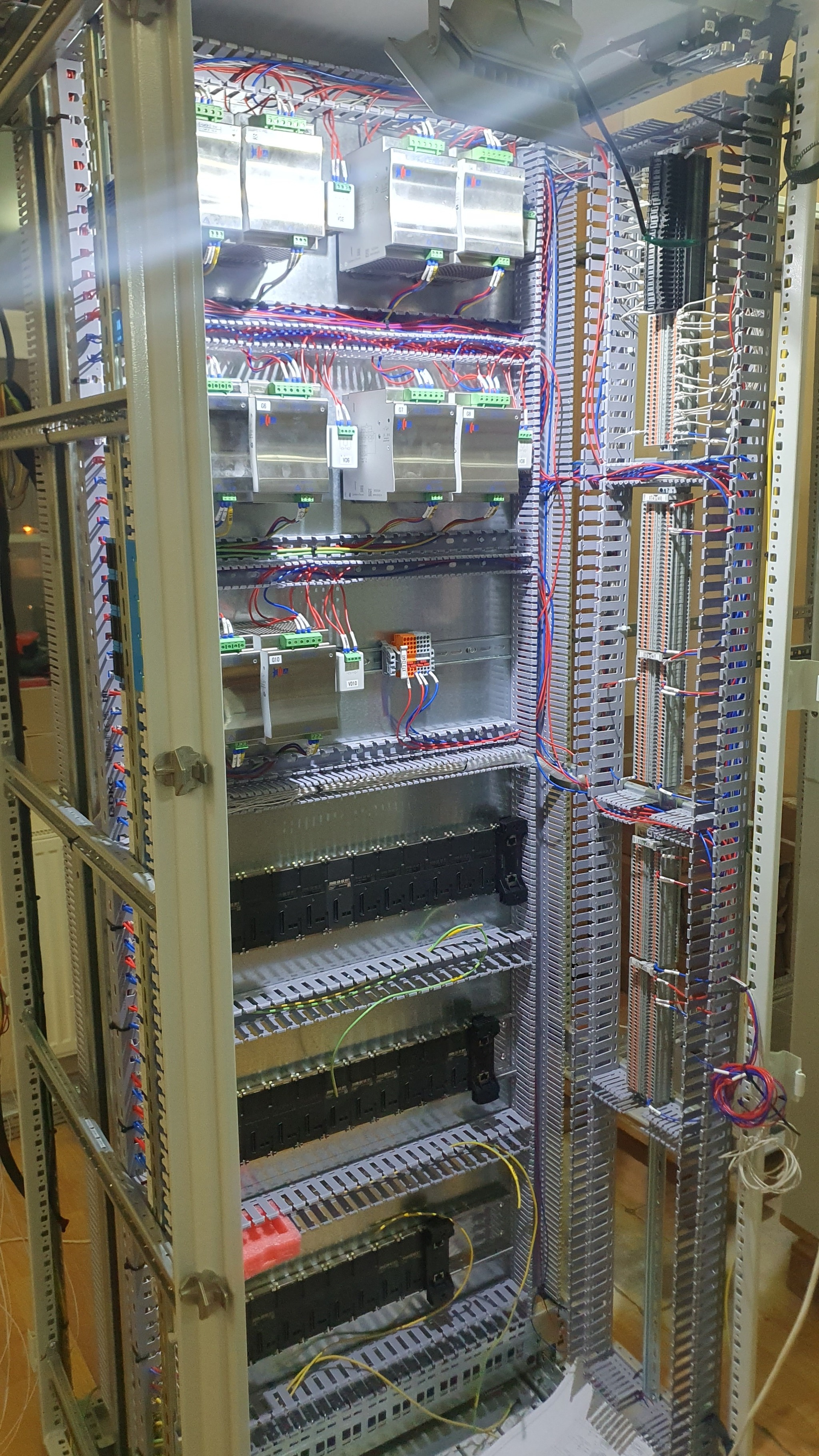

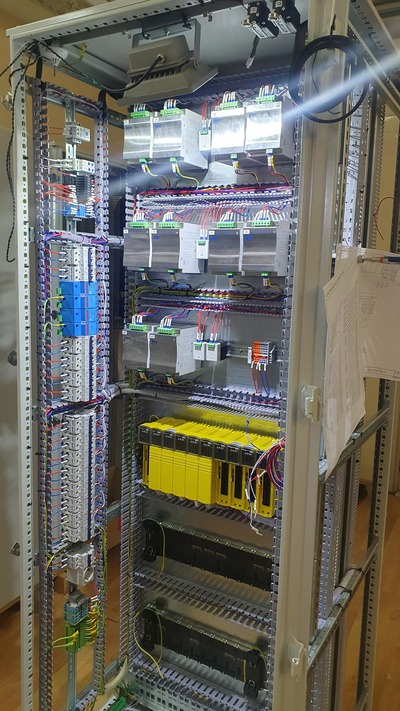

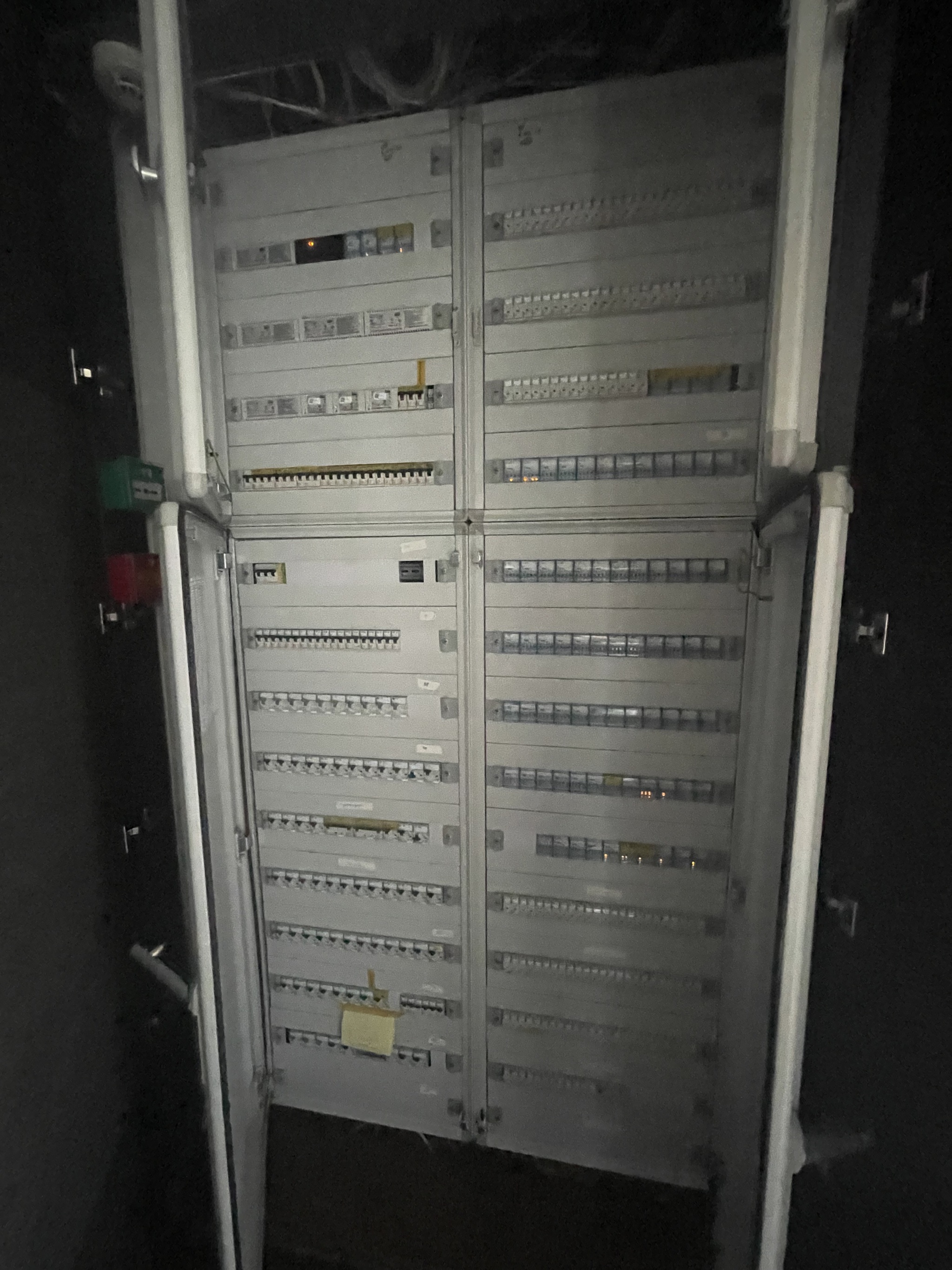

Проходной щит нахер вы это тащите… это просто семечки . Тут нет ничего ровным счётом чтобы показывать. Зачем вы это делаете???? Ладно бы интересный щит Кнх там шлюзы контроллеры , но нет китайские автоматы колхозные. У меня тоже работа связана с электромонтажом и гори он  в адовом пламени  глубин Ада. Прикиньте но  я не тащу сюда проходные щиты линейные светильники, хотя у меня есть объекты где один шкаф пустой стоит пяток тысяч евро без автоматов. Но это пустой контент типа я утром  выпил стакан кофе и покакал нраицаа

Не красиво, а такое должно быть нормой. Иначе чему, блядь, их три года в пту учат?

В космос полетишь?

Кто не понимает - тот не понимает.

Автомат - это не только "Во сколько раз больше потребление - во столько раз больше автоматов", это адекватность и, в ряде случаев, удобство подхода.

Во-первых, освещение - отдельно, розетки - отдельно, это как "отче наш" по очевидной причине; нужно дробить подключения.

Во-вторых, ВСЕ розетки и ВСЕ осветительные приборы во всех комнатах вешать на одну ветку для каждого - идиотизм; нужно дробить подключения.

В-третьих, неотключаемая группа для критических приборов, вроде холодильника, домашнего сервера - тоже отдельно, это очень удобно и правильно. Варочную панель и духовку тоже на один автомат со всеми розетками? Тёплый пол? Бойлер? там нюансов - куча. Плюс, в среднем ряду у него ТС четыре УЗО стоит, без которых по-нормальному сейчас тоже никуда, ибо безопасность жизни превыше всего.

Короче, для 100 квадратов у ТС всё достаточно скромно, но по-уму, и он - идиот, потому что не ебанул всё на 2-3-4 автомата, потому что Енот не отдуплет необходимость? Очаровательно, я хуею с такого самомнения. И ведь, блять, плюсов понаставили ещё...

Есть термин избыточность.

Знаете на водоснабжении и скважине сколько можно накрутить и на отоплении?

ну ты же ведь не ебо ебо что б подцеплять синий фаза, ж/з ноль, а белый заземление

Так вроде вы про тёплый пол забыли. Нах ветерки

Значит, помимо, прочего еще стоит проверить правильность подключения?)

Ну ладно :)

Сколько по времени заняла работа?

Сколько по времени заняла работа?

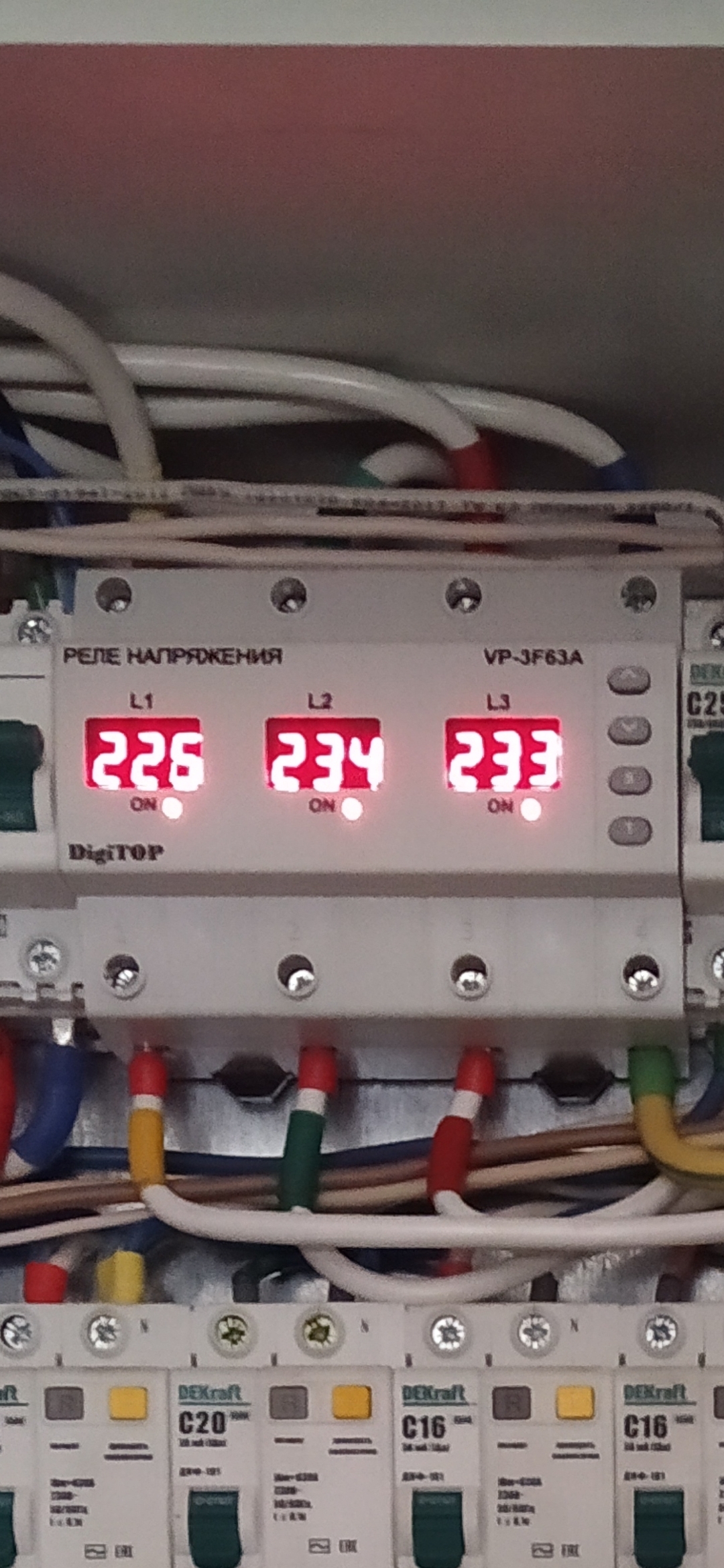

Ну я писал к тому, что общее реле отрубается целиком при пропаже одной фазы и обесточивает весь дом, а отдельные реле этим не страдают.

План оптимизации: Розетки спальни обедняем вместе, потому что 3.5 квт на две спальни достаточно, или они там что, ядерный вибратор заряжают в спальне? Освещение коридора и улицы можно объединить с тем что ближе к коридору, например санузел. Освещение спален можно объединить с гостиной, вряд ли там так много источников света, чтоб они сожрали 2,5 киловатта, но лично по мне - улицу нужно питать отдельно, а коридор и гостинную с толчком - можно и вместе. Чтоб иметь возможность вырубать улицу отдельно от любого помешения в доме. И вот уже имеем минус пару автоматов. А если еще на дом посмотреть, можно еще пару убарть, и того -4 автомата - легко.

Я когда увидел потребление индукционной плиты у меня глаза на лоб вылезли.

А ему пох. Заказчик платит.

Вот вам, детишки, пример того, как вас обдерут, если не будете учиться:

- за провода

- за лишние автоматы

- за монтаж

Электрики сделали себе удобно, а заплатил заказчик.

Чет я пока вижу перед собой агрессивное неадекватное хамло, ни с того ни с сего оскорбляющее незнакомого ему человека, вступившего с ним в переписку.

Иди нахуй, короче.

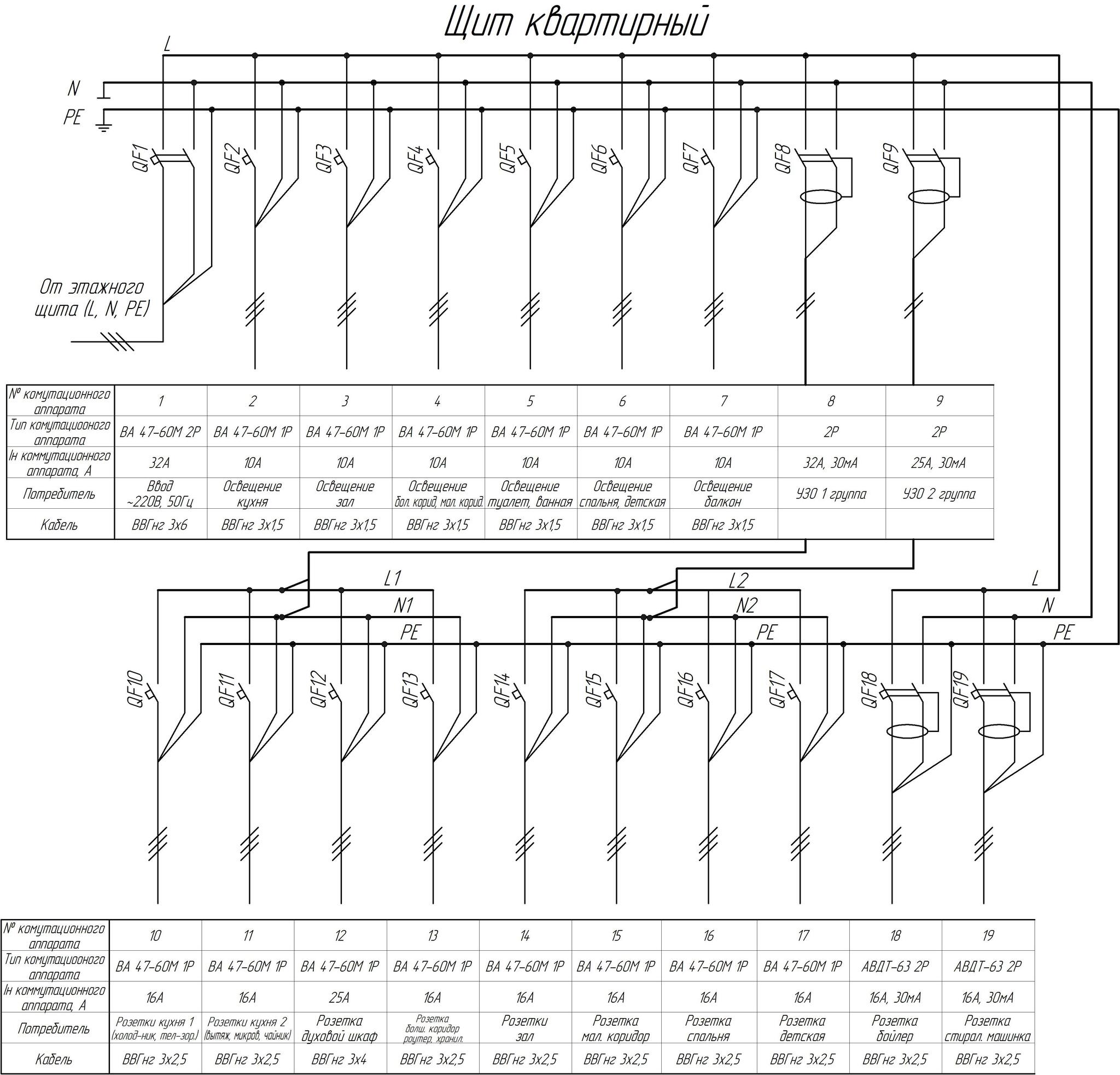

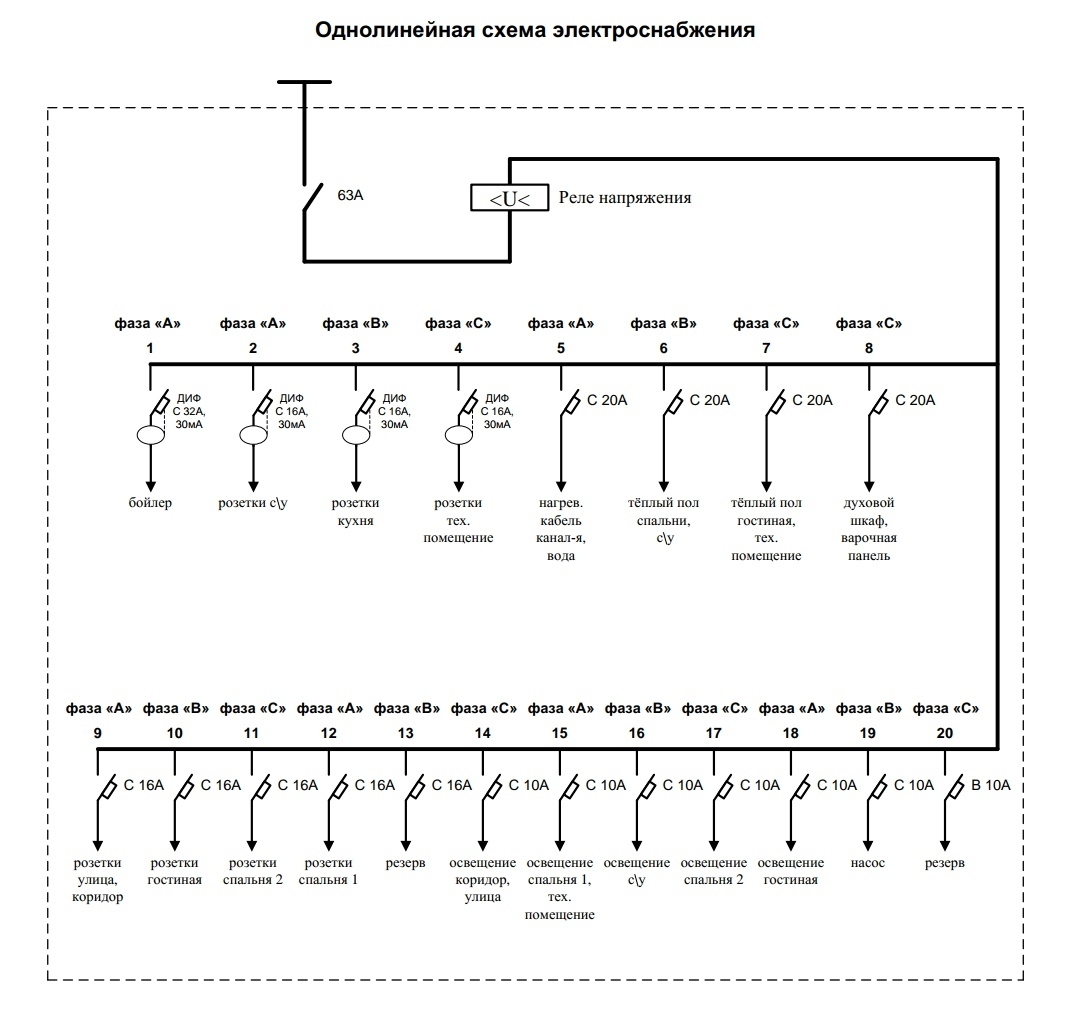

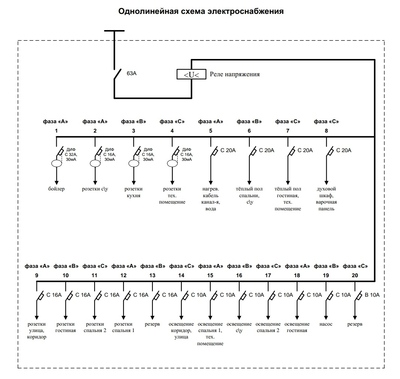

П.с. схема подготавливалась исходя из того, что купил щит на 24 модуля.

Цену в студию: щитка и всего электрохозяйства?

Две фазы потом сменили на фазу и землю, а два предохранителя так и остались. У моей мамы электрики заменили щиток, а два предохранителя так и оставили с тех давних пор, уж больше 50 лет.

Это вводной разъединитель . Нормально.

Не груби учителю, а то указкой по хребту заработаешь.

То есть от декрафта не стошнило?

Это во всяком случае лучше чем было.

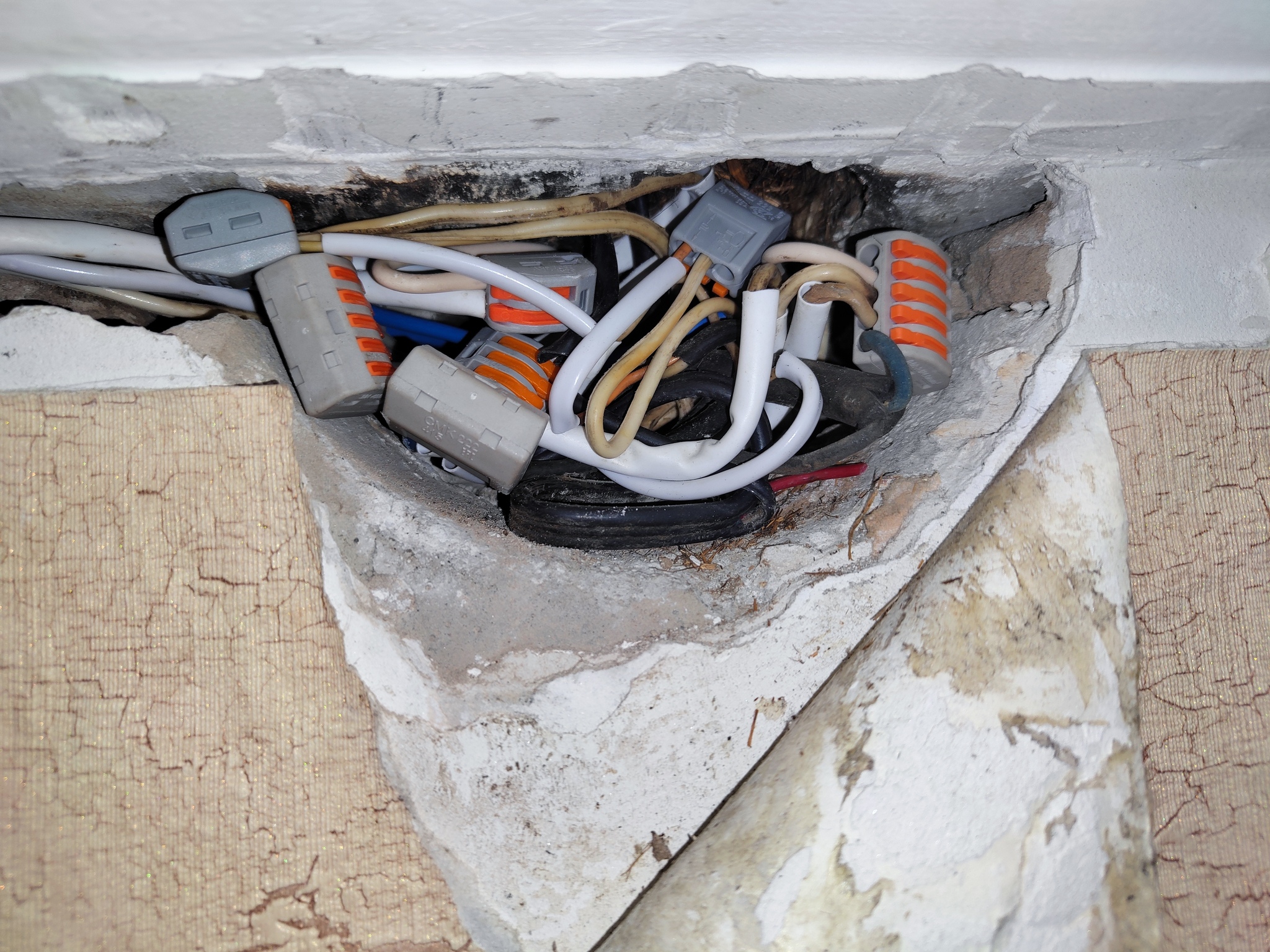

тем более кабель весь куплен кроме вводного,розетки выключатели. Бери и делай как говорится. Вот настанет новый год, начну по тихоньку заниматься. Ваги где то с июля стоят, как временное решение

П.с. схема подготавливалась исходя из того, что купил щит на 24 модуля.

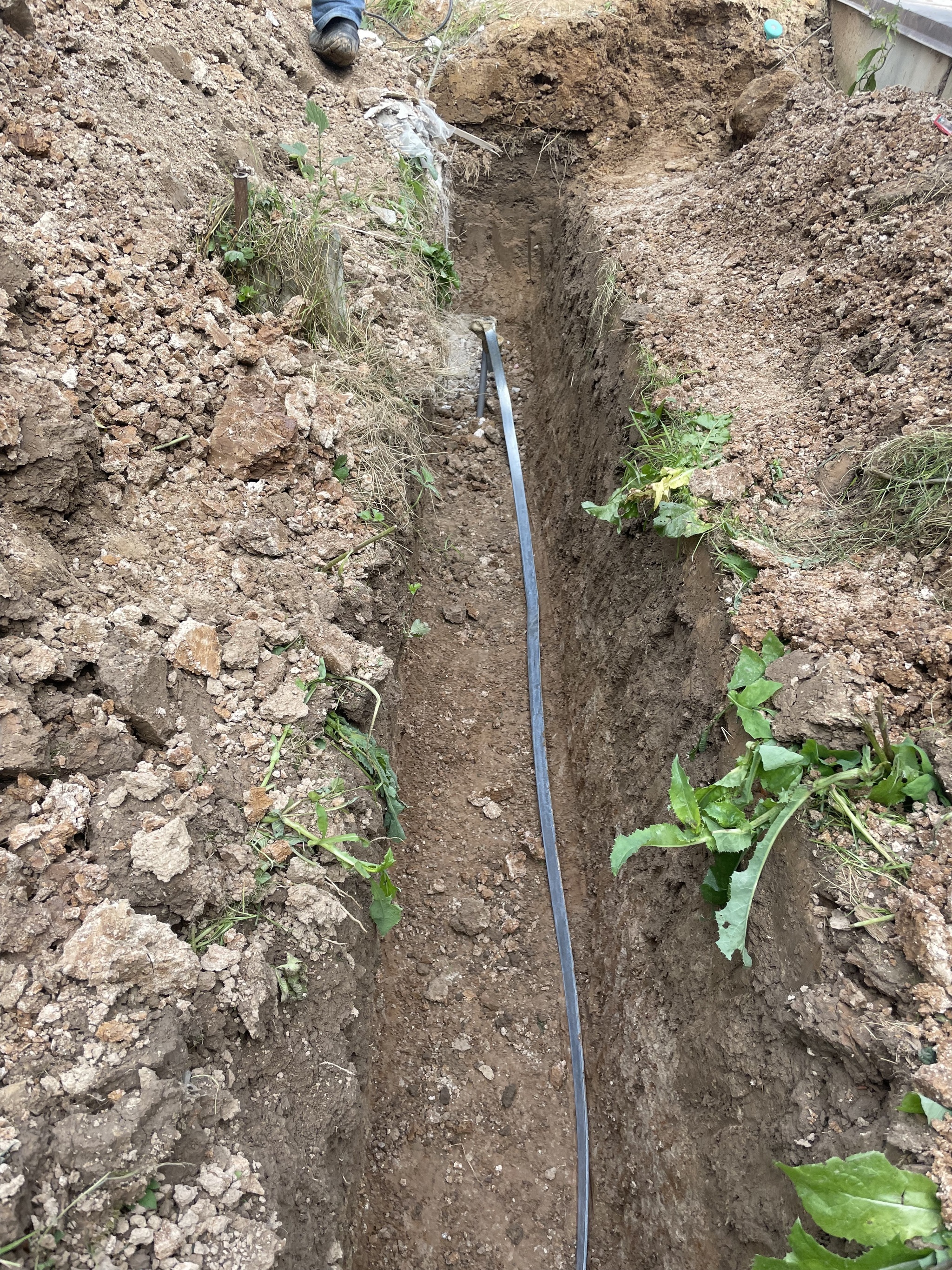

Да кайф то мб и кайф, но как прикинул, что нужно новый кабель тянул, решил оставить газ.

Вот, вроде хочется доебаться, а не к чему

увидет

филологическое образование, говоришь ))

Почему у тебя на розетки обычные автоматы на схеме

А знаете как весело, когда у тебя выбивает автомат и надо проверить 30 лампочек, 50 розеток в надежде на то, что это не коробка распаячная. А потом еще 5 распаячных коробок найти и проверить. Потому что у тебя блин 1 автомат. Удобно, когда есть много автоматов.

Правильно заказчика надо разводить на все бабки.  Еще  водоснабжение,  отопление  , канализацию  и крышу из меди, но дом  фанерный  каркас, это модно . по заграничному. И обязательно мансардный этаж с окнами.

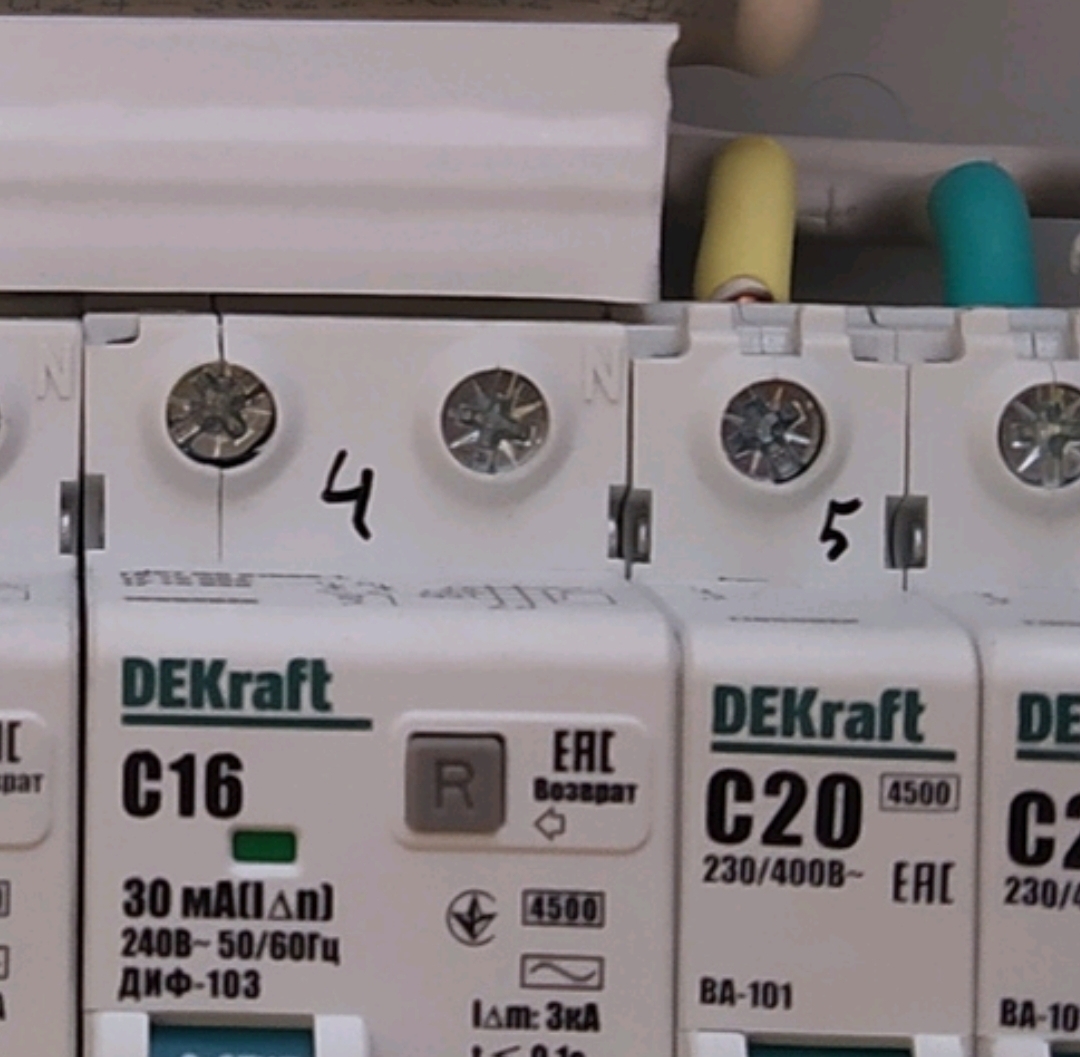

Китайское ломучее говно. Не пробовали нагрузочной вилкой во все эти екф/декрафты тыкать после пары лет работы?

А экономия копеечная.

Грубый подсчет. В этом щитке 20 однополюсников. Тупо в розницу Декрафт стоит около 300 рублей. ABB S201 (не home) стоит 700. Экономия 8000. Ну пусть еще тысяч 12 на диффах. Итого 20 тысяч скроили. Ни о чем на фоне намотанного по дому провода (а там, подозреваю, минимум метров 500 лежит) и стоимости работ электрика.

Я не электрик, так шучу. Развлекательный портал, ведь

Вы все. Это просто пиздец, это что такое это все рисовала группа первоклашек на перемене

А ему пох. Заказчик платит.

Вот вам, детишки, пример того, как вас обдерут, если не будете учиться:

- за провода

- за лишние автоматы

- за монтаж

Электрики сделали себе удобно, а заплатил заказчик.

Опять же. Спрашивал не у вас. К вам претензий у меня никаких нет. Да. Вы правы. На данный момент ПУЭ имеет рекомендательный характер. А ГОСТы и СНиПы мало применимы к частному домостроению. И даже если их брать в расчет совместно с ПУЭ. Нигде ничего не сказано про 100500 автоматов на каждый потребитель и каждую розетку отдельно. Есть условия по выбору автоматов защиты по нагрузке, проверке по сопротивлению петли фаза ноль. Остальное это удобство и хотелки.
А те кто орут что вам на однокомнатную квартиру в 32м надо собрать щит на 30 автоматов потому что это требование ПУЭ просто долбоëбы ничего не понимающие в своëм ремесле.

резюмирую: так проще, потому что не надо думать.

Ты один , а нас много. Значит мы точно правы, а ты - точно нет)

63А? Завидую твоим техусловиям... Почти безграничные, в бытовом плане. 😁 А так, в принципе, намного лучше, чем в подавляющем большинстве квартир простых россиян (не у тех, кто миллион тратит на электрику в однушке 50кв)

Сперва вроде норм пост, но за обновление внизу сразу минус.
Доебали автора какие-то комментаторы, а нахуй и говно достались мне и всем читающим.

Вы ссылались на ПУЭ? Но при этом похоже не просто его не читали, а слабо представляете что это такое. Но почему-то ссылаетесь на него чтоб подтвердить свою точку зрения. ТС хоть три щита с таким-же количеством автоматов ставит - это его дом и его деньги. К нему нет претензий.

Вопрос к вам (повторяю):  Что требует от вас ПУЭ в данном случае?

Это всего лишь обоснованная причина называть увиденное не "электропорно", а "электроэротика".

Давай разберемся зачем вообще в быту заводят три фазы. Это экономия кабеля и возможность разводить фазы ABC к различным потребителям ( в твоём случае - квартиры). Токо потребление дома очень большое. И для того чтоб запитать соразмерным кабелем от одной фазы кабель должен быть большим сечением. Если использовать три фазы и распределять нагрузку между фазами то сечение проводника можно смело делить на 3. В этом и суть. Это правдиво для потребителей одной фазы. В промышленности все сложнее. По этому и вопрос, завели три фазы - отлично. Но по фотке все потребители, судя по всему, на одной фазе. Потребителей на 3 фазы в щите нет, и места под установку доп автоматов тоже нет. И я ни сколько не хочу сказать что схема не верная, просто для меня не логичная.

Работа классная . Давай еще!

На выходе автомата С32  точно 4 мм2 выходят ?

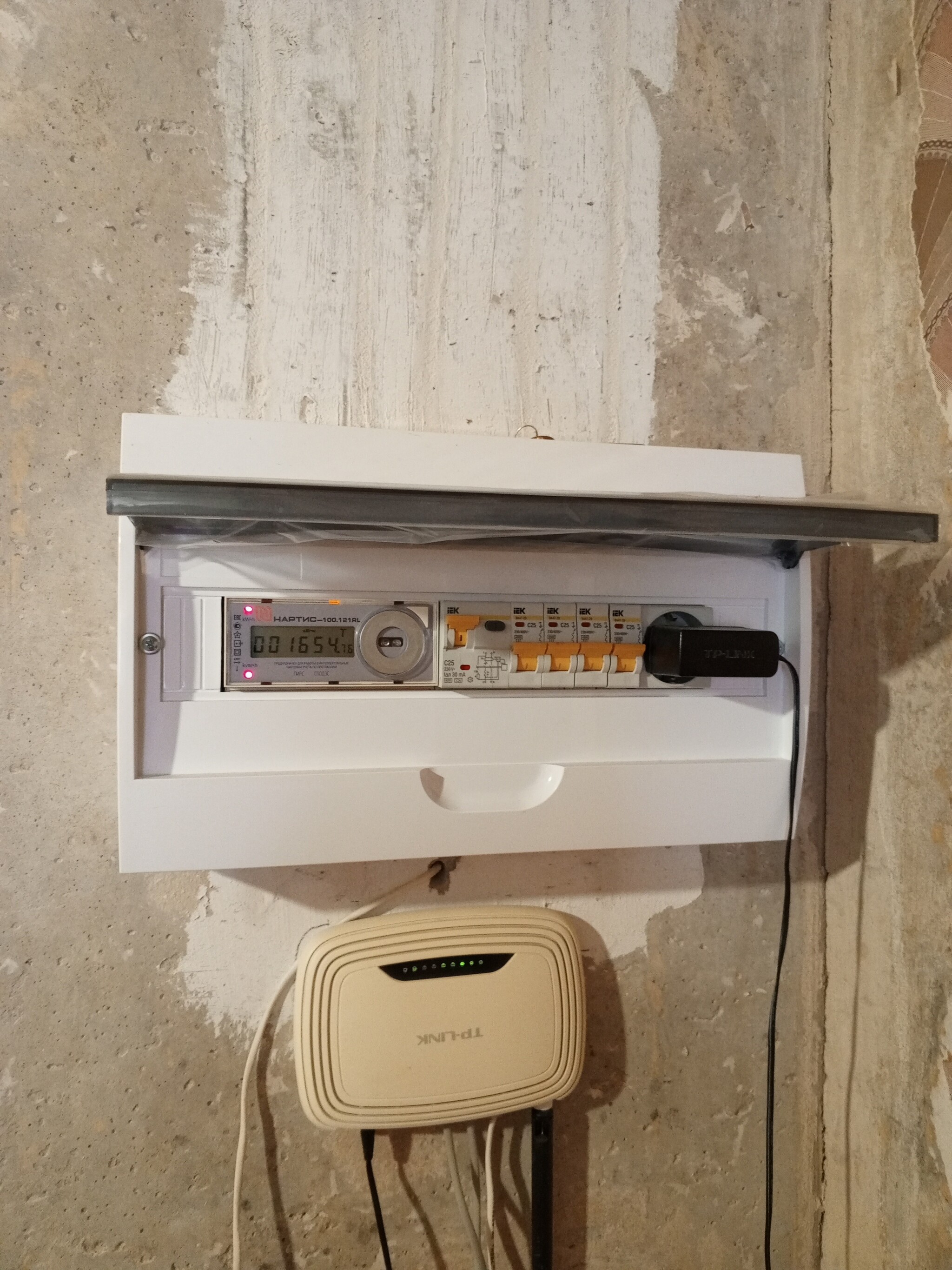

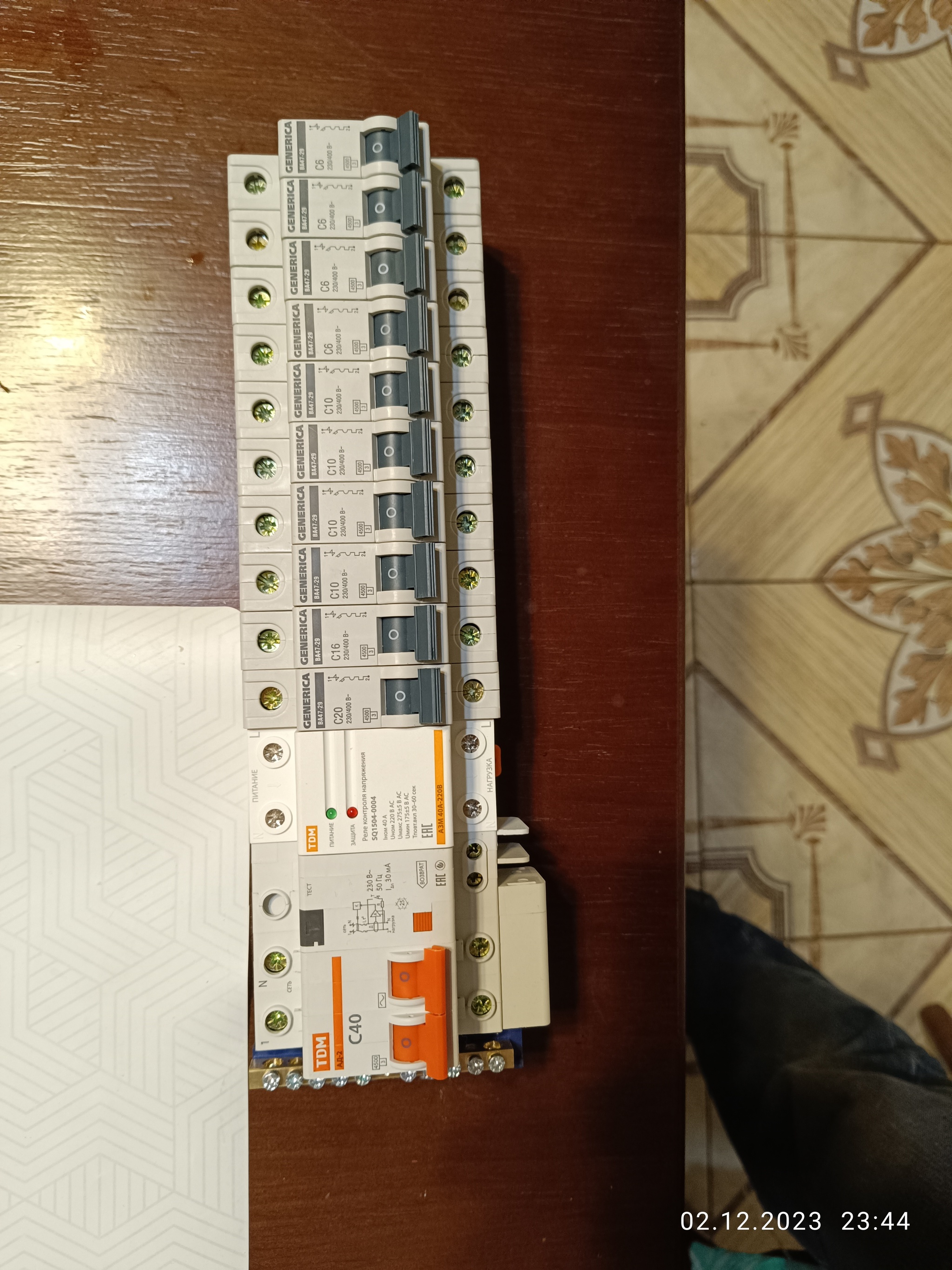

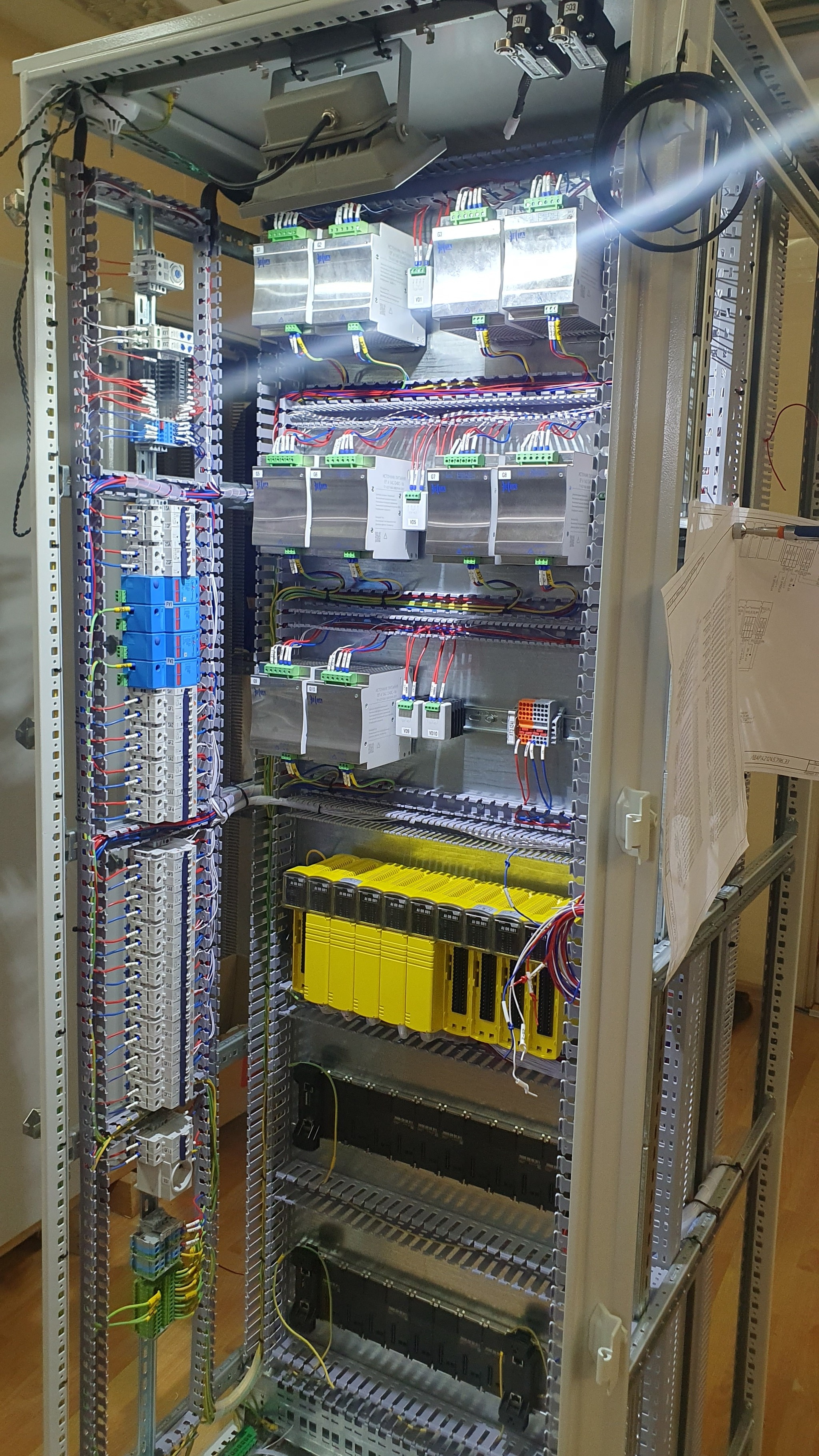

Очень хорошо собрал, у меня так не получается пока. Скила не хватает ))) Вот последний объект, как видишь далёк от идеала

Ну щиток то, по моему, все же странный...

День добрый. Обещали реле потестить:)

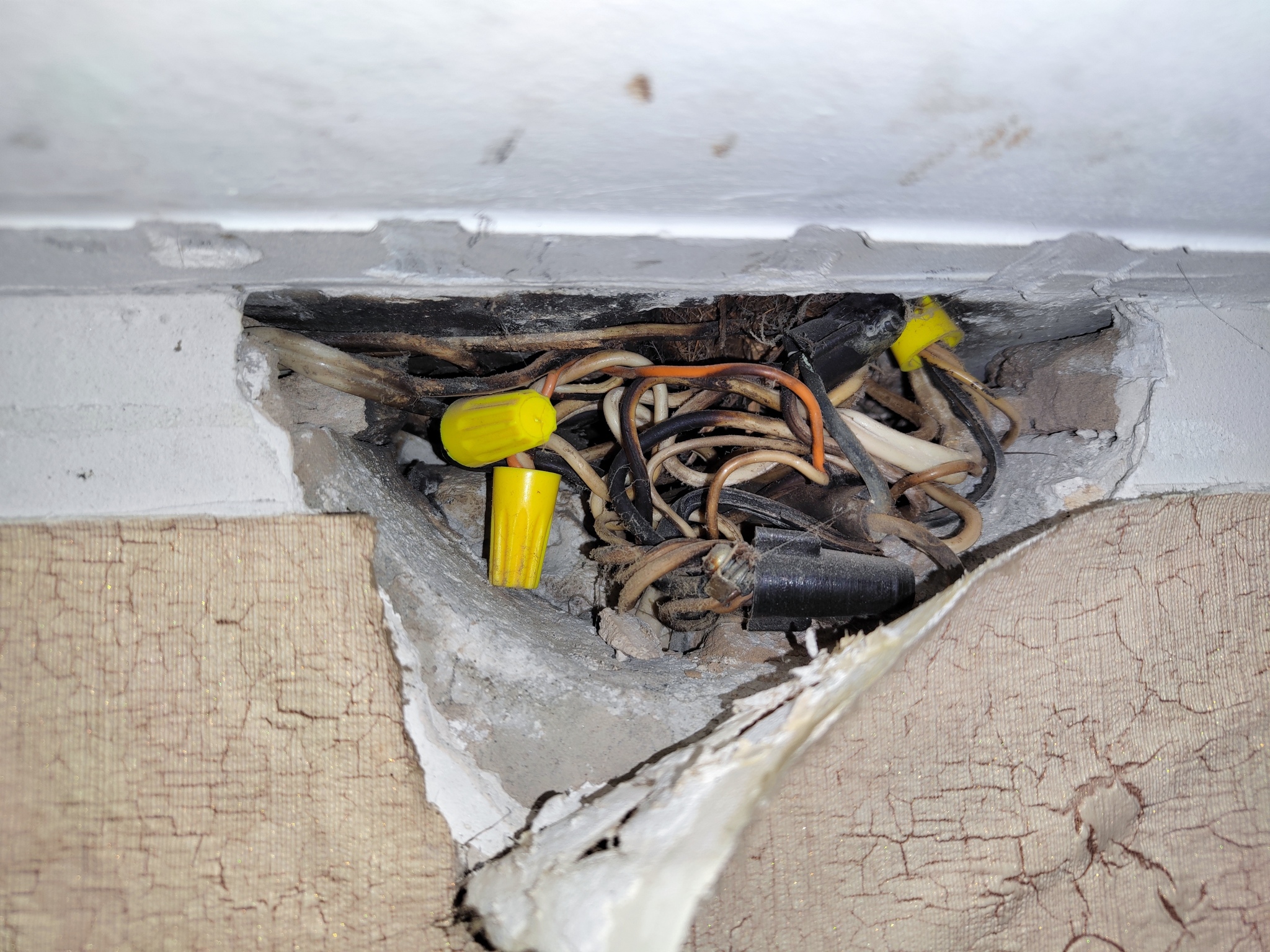

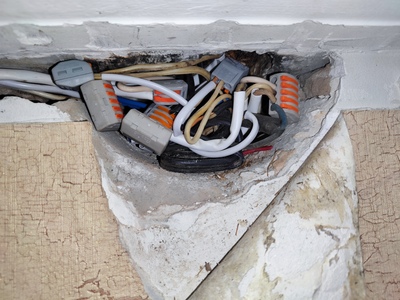

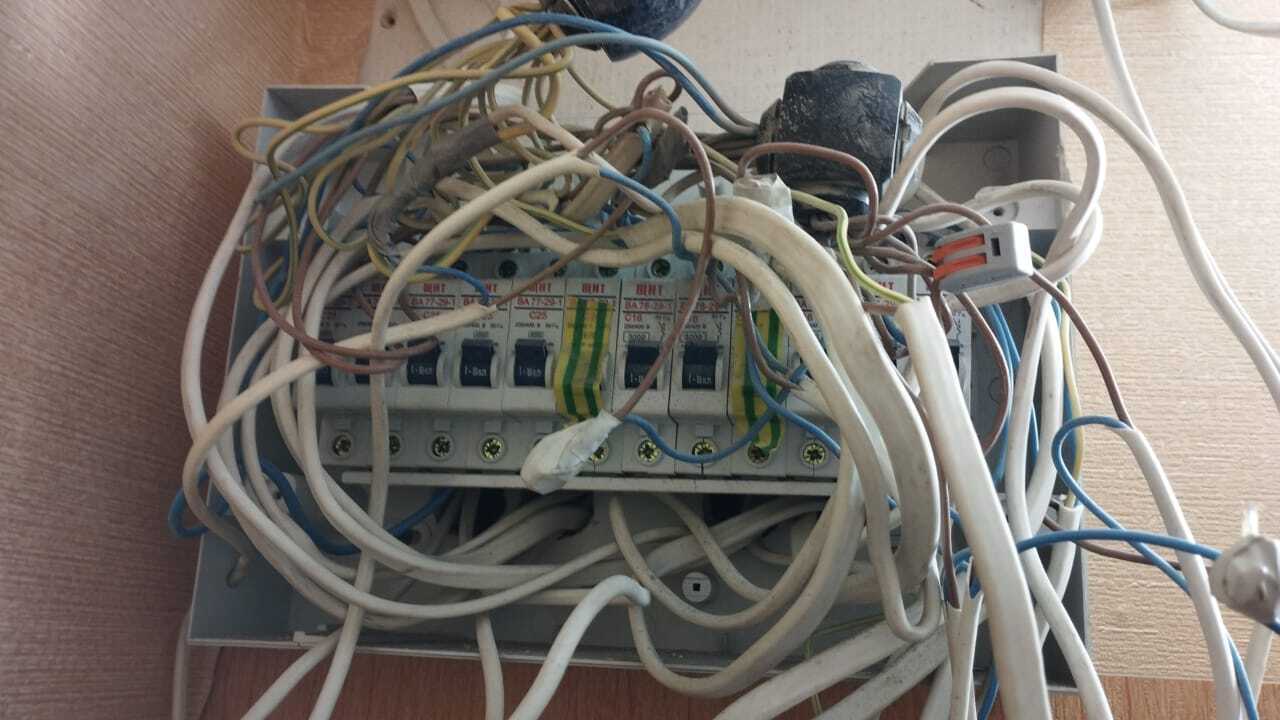

Отличная работа я считаю, а вот порно вот тут. Это я на выезде с проверкой учёта в одном из домов увидела

По моему - это не нужно, а по твоему? Бойлер косвенного нагрева с Тэном в 7 кВт? Для какой цели?

Ну что это за почерк, а? Чо нельзя было по трафарету написать?

Бытует мнение что абб это мана небесная. Декрафт это тот же Шнайдер, но - китайский завод, но там сидит немецкий контроль качества. Лично у меня процент брака минимальный. Если точнее - мне брак не попадался

Значит, помимо, прочего еще стоит проверить правильность подключения?)

Из миллиона всего две спросил, и так и не понял как с жилы по миллиметрам снимать оплётку?
