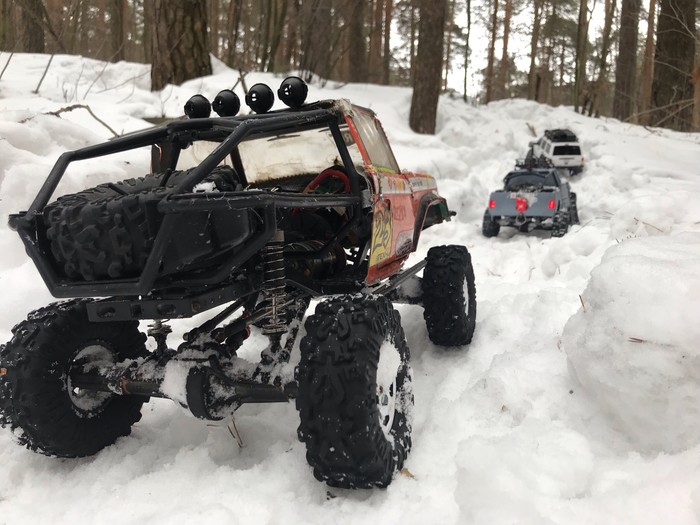

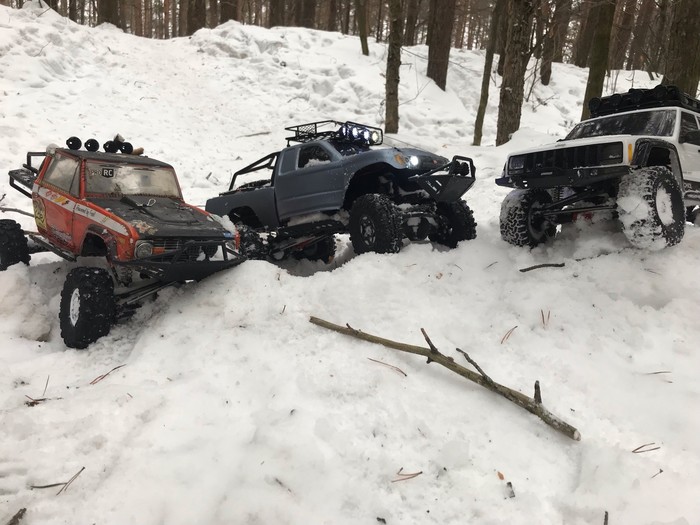

Решили клубом начать еще и трофи в добавок к 1/8. Да и трассу до весны снегом замело. Несколько фоток с выезда.

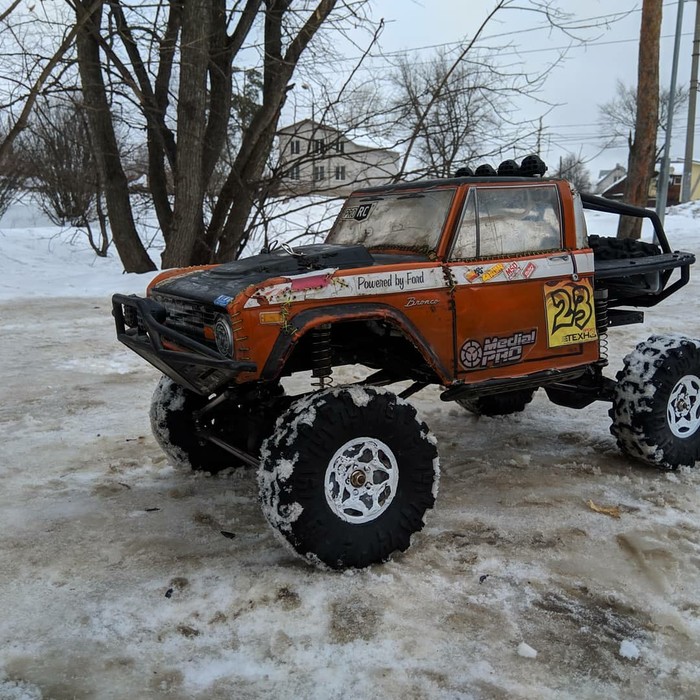

Самая раздолбайская моя )))
Так же мы в поисках единомышленников всех возрастов из Ярославля, вместе веселее.
Решил подарить другу на ДР модель.
Салют моделистам и всем читающим!
Решил выложить еще одно свое творение, в конце концов, для обмена опытом будет полезно.
Началось с того, что я решил подарить другу на ДР модель. Сам он не моделист, но его всегда манило небо))
После многих часов раздумий (читать - игры в Вартандер))) было решено сделать ЛА-7 Кожедуба.
Пробовал по "оптимистичной" технологии - не понравилось. И выбор пал на "Бутылочную технологию".
Комментировать особо нечего, выложу фото. будут вопросы - задавайте.
Видео облета точно такого же, который я сделал для себя. Этот ведь подарил ))
Меня там сансэй ругает за полеты над головой))
Извините за малое количество букаф)) Как уже писал, будут вопросы - задавайте.
Думаю все, в свое время, страдали гигантизмом, вот пришла и моя очередь))
Приветствую вас, уважаемые читатели!
После постройки десятка разных моделей стал интересоваться ФПВ полетами. Попытки установить оборудование для ФПВ на построенные ранее самолеты не увенчались успехом - нагрузка на крыло получалось слишком большая. В следствии чего пришла идея постройки большой модели, что бы можно было навесить доп оборудование, диа и батареек горку.
В проектировании отталкивался от размеров листа пенополистерола (хотелось сделать модель максимально большую), коих у меня осталось много после утепления гаража. Нашел достаточно удобный конструктор http://winglib.com/ .
Накидал эскиз и работа пошла.
К сожалению фото изготовления совсем не много, я всегда очень сильно увлекаюсь процессом))
Листы полистерола толщиной 5 см, поэтому при постройке фюза пришлось склеивать два лиса, что бы набрать нужную толщину.
Стабилизаторы сначала сделал из 4 мм пвх пластика, но они оказались непомерно тяжелыми.
В итоге сделал их из того же полистерола.
Модель получилась достаточно большая. Еще на стадии проектирования подумал сделать крылья съемными, так и поступил
Но денег было в обрез так, что пришлось делать лонжероны из круглого кабельканала и это было ошибкой(( Лучше бы наскреб денег хотя бы на пару удочек...
Эт первый полет. (извините за небольшой мат в конце) Неправильно расчитал ЦТ. Пришлось постоянно держать руль высоты на себя. Плюс, а точнее минус - со складным винтом не хватает тяги.
Итог первого полета: сломан елевон, сломан пан-тилт для камеры. Но в принципе нестрашно и ремонтопригодно.
После ремонта, замены винта на нескладной и поправок с ЦТ был второй полет...
Я уже показывал данный видос, но там я связывал его с катапультой.
Как подсказали умные люди, флаттер возникает в следствии недостаточной стреловидности и отсутствия крутри крыла, еще из-за недостаточной жесткости (к слову о ланжеронах из кабель канала))). Решил крылья пока не делать по новой, а попытаться доработать как посоветовали.
Закруглить конец крыла и приподнять заднюю крому за елевоном. Обтянуть скотчем, в кабель каналы был вставлен деревянный брусок, также был добавлен лонжерон из удочки. Жесткость сильно возросла.
На видео последний облет. (и прямо скажем - самый удачный)))
Буду заканчивать прозу)
ЛТХ
Размах крыла – 2 860мм
Длинна фюза – 1 200мм
Площадь крыла – 120 дм2
Вес с ВМГ (взлетный) – 5000 г
Нагрузка на крыло – 30 г/дм2
Двигатель – Turnigy SK3 4240 (740 об/в) 870вт
ESC – 60-80(max)А
Винт – 17х8
Батарея – 3S 8P 1500ма (12 000ма), 3S 2200ма (бортовое питание)
Скорость горизонт – 98 км/ч
Скорость сваливания – 27 км/ч
Видео: LawMate 1,2 ггц 1000 мвт
Автопилот: APM 2.5
Всем мягких посадок))
Баянометр ругается на видео, которое я уже выкладывал в посте про катапульту.
Подробная сборка крыла от А до Я. В видео я наглядно показал как собираются крылья подобного плана, как установить электронику, а так же прошивка полетного контроллера и настройка.Для тех кто не в курсе, управление крылом осуществляется посредством аппаратуры радио-управления, сама картинка от первого лица поступает в видео-очки, дальность подобного аппарата до 10км. Ссылки на все комплектующие под видео в ютубе, сюда скидывать не буду. Через неделю постараюсь снять видео по его первому облёту.
Скетчи, схемы, чертежи: https://drive.google.com/open?id=1UUlgWa95KzwSwDCd109HtK2uVa...
Всем моделистам и начинающим Огромный Привет!!!
Проект на сайте EasyEDA: https://easyeda.com/ivan4x4a/1-12-01-19
Схемы, чертежи, скетч: https://drive.google.com/open?id=1Q2UHvVYajScKZeS357dLx3ajOM...
Ниже привожу эквивалентную схему для сборки устройства на плате Arduino Nano.

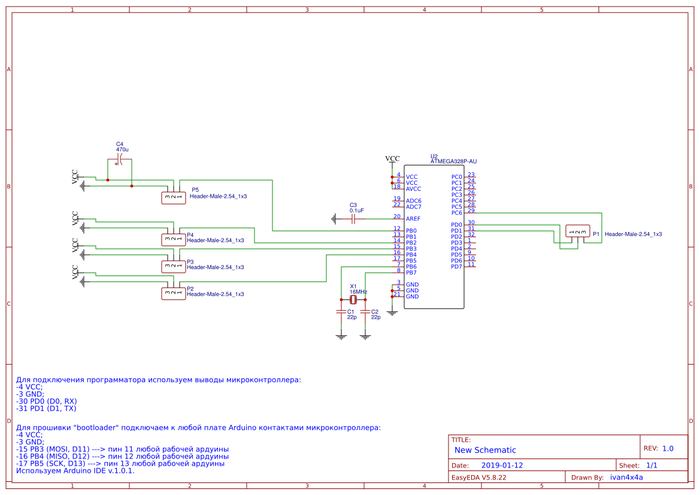

Принципиальная схема устройства
Чертеж платы устройства. Увеличение х2.
Чертеж платы для ЛУТ. Увеличение х2.
Скетч найдете в папке: https://drive.google.com/open?id=1Q2UHvVYajScKZeS357dLx3ajOM...
Всем Спасибо!
В дополнение к посту https://pikabu.ru/story/peredelka_metatelnogo_planera_v_samo...
Выбрался я наконец подлетнуть в светлое время суток. Видео дико зашакалено, но в том нет моей вины - снимал не я...
После тарана столба и посадки в лестницу на модели ни царапины. Я вообще сомневаюсь что ее можно разбить, разве что потерять :)
Зы: не обращайте внимание на голоса за кадром...
