Сейчас за нашими окнами дождь или снег, чтобы выйти на улицу нужна теплая одежда, а на орбите многофункциональный лабораторный модуль "Наука" уже четыре месяца работает в составе Международной космической станции. Завтра к нему должен отправиться сосед - узловой модуль "Причал". А когда "Наука" готовилась к старту, была середина июля, на Байконуре температура поднималась выше 30° Цельсия, а головной убор был необходимостью. Под катом завершающая часть рассказа о поездке на космодром - вывоз и вертикализация "Протона" с модулем "Наука" семнадцатого июля и пуск двадцать первого.

Видео в формате 360° для дополнения текста и фото:

Вывоз

17 июля 2021 года. Местное время - 4:30 утра, на восточной стороне горизонта еще только начинает разгораться заря, но у торца монтажно-испытательного комплекса 92А-50 уже стоят десятки людей. Ворота МИКа открыты, и туда уходят прицепленные к маневровому тепловозу пустые платформы. Это праздничное и торжественное утро - подготовительные работы и испытания на модуле "Наука" закончены, он установлен на ракету-носитель "Протон-М", ракета полностью собрана, перегружена на транспортер-установщик и сейчас отправится на стартовый комплекс. "Науку" провожают разработчики и создатели, космонавты последних наборов, которым в ней жить и работать на орбите, журналисты и блогеры.

Без различимого для непосвященных сигнала тепловоз начинает очень неспешно двигаться. За ним идут целых пять пустых железнодорожных платформ, поэтому для стоящих несколько в стороне зрителей это выглядит как шоу с продуманной интригой. Блогеры гадают, зачем было сцеплять столько платформ, и уже много недель спустя мне в голову приходит вполне рациональная гипотеза - это сделано, чтобы отодвинуть тепловоз подальше от МИКа и не пачкать дизельным выхлопом чистый ангар. Наконец в проеме появляется вагон системы термостатирования (простым языком, вагон-кондиционер).

Длинный поезд, торжественно-праздничная атмосфера и белый цвет вызывают ассоциации со свадьбой в аристократической среде или коронацией. Только в российской космонавтике все наоборот, и пажи со шлейфом платья выходят первыми. Но вот, наконец, появляется главная героиня, невеста и королева - ракета-носитель. В отличие от "Союза", "Протон" вывозят носом вперед. Но на старт он отправится так же, как и "Союз", хвостом вперед. Большие рукава на головном обтекателе - система термостатирования. Наконец, спустя пятнадцать минут, поезд полностью выехал и остановился. Можно фотографироваться. Группа в синих комбинезонах чуть левее центра кадра - космонавты последних наборов.

И все это в динамике, ускоренное в 64 раза.

Пока публика фотографировалась на фоне ракеты, платформы отцепили, и тепловоз стал уводить поезд, уменьшившийся до вагона термостатирования, двух платформ под воздуховоды и транспортера-установщика. Тем временем уже почти рассвело. Обратите внимание, что с этого ракурса видно хвостовое крепление установщика между двумя нижними двигателями ракеты и плоскую панель разъемов в центре.

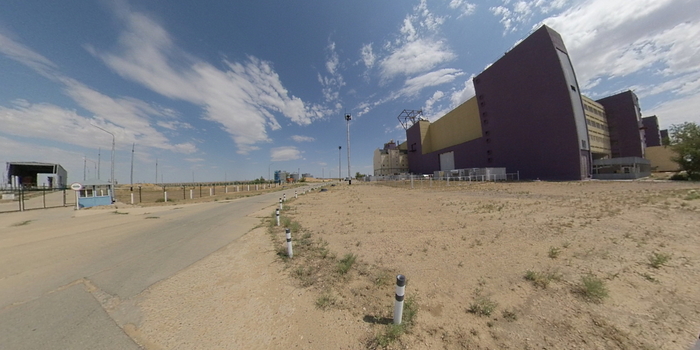

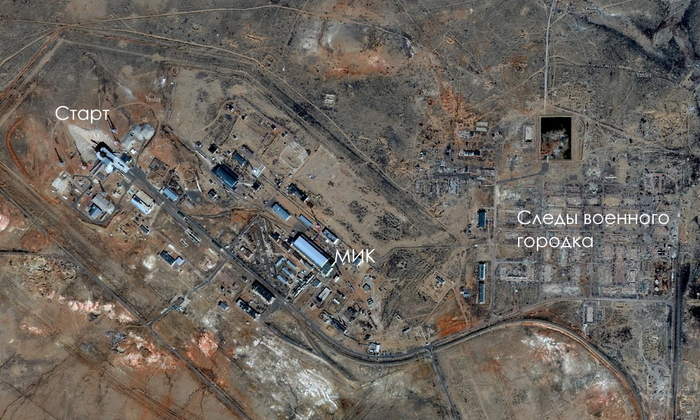

От МИКа до старта чуть больше десяти километров. Сооружения под "Протоны" находятся в северо-западном (левом верхнем) углу космодрома.

Недалеко от МИКа есть железнодорожный переезд, с которого очень удобно фотографировать вывозимую на старт ракету. Отправляемся туда.

Проблема "Байконура" заключается в том, что это огромная территория, не имеющая полностью охраняемого периметра. На космодром регулярно несанкционированно проникают "сталкеры", которые в лучшем случае сфотографируются в ангаре с "Бураном", а в худшем попытаются сделать что-нибудь еще менее этичное. Из-за этого сооружения имеют собственные локальные заборы и охрану. А вывоз ракеты на старт сопровождается целой процессией. В случае "Науки" первыми шли полицейские с собакой, затем надежность пути проверял дополнительный тепловоз, за ним - еще несколько человек в одеждах технического персонала, и только потом уже двигался поезд, сопровождаемый сразу несколькими автомобилями. Дополнительно сверху, обозревая окрестности, кружил легкий вертолет.

Гвоздь эскорта, конечно же, БРДМ-2 отдельного батальона "Скорпион" Управления МВД РФ по городу Байконур. Контраст военной техники, охраняющей мирный космос, очень любят фотографировать, эти машины есть практически в каждом репортаже с вывоза ракет-носителей на стартовый комплекс. А так в составе кавалькады еще две полицейские машины и пожарная.

Вертикализация

Наша следующая остановка - стартовый комплекс, площадка 200 левая. "Протоны" полетели спустя восемь лет после "семерок", поэтому интересно видеть, как некоторые технические решения выполнены изящнее, с учетом наработанного опыта. Для начала посмотрим на ракету сбоку. Установщик выглядит очень простым и легким, на его фоне аналогичный агрегат "Союза" заметно выше и кажется громоздким.

После остановки поезда персонал отсоединяет четыре рукава, идущие к вагону термостатирования. Нижние два закрывают лючками и завинчивают, а на двух верхних остаются красные "рога" переходников - когда подъедет ферма обслуживания, к ним подсоединят рукава стартовой системы. А пока придется постоять четыре часа под палящим солнцем. Ракета белая и хорошо отражает солнечные лучи, иногда дополнительно ее одевают в слой теплозащиты. Но не всегда, "Наука" ехала без этого одеяла.

Следующий важный этап - фиксация стрелы транспортера-установщика в стартовом сооружении. Нижние фиксаторы нам не разглядеть, но вот у верха виднеется зацеп очевидного назначения. В какой-то момент без понятного неспециалисту предупреждения, чтобы можно было успеть заснять этот момент, он сдвигается влево. Компания блогеров гадает, как это сделано, ракету ли двигают или что-то в стартовом сооружении, но уже потом, пересматривая фотографии, я вижу рядом гидравлический поршень. Он, кстати, виден на КДПВ в левой части зеленой стрелы.

Наверное для проверки, разгибают и сгибают обратно верхние крепления на установщике, которые "обнимают" ракету между второй и третьей ступенями. Обратите внимание на то, что перила в левой части предназначены для работ в вертикальном положении, а справа - в горизонтальном. Изящно!

И начинается вертикализация ракеты. Тут-то и становится ясна разница установщиков "Союза" и "Протона". На "Протоне" гидравлику перенесли в стартовое сооружение, а транспортер-установщик представляет собой просто легкую стрелу, стоящую на двух парах двухосных тележек. При подъеме ракеты передняя пара остается на месте, и становится отлично виден шип, на который опирается стрела. Из-за этого, правда, на уже поднятой ракете получается немного сюрреалистическое зрелище стоящей вертикально второй пары тележек.

В отличие от "Союза", который стоит на старте окруженный четырьмя фермами-опорами и двумя кабель-заправочными мачтами, опоры и коммуникации "Протона" убрали в хвостовую часть. Из-за того, что первая ступень собирается уже на космодроме из центрального бака окислителя и шести боковых баков горючего с двигателями, дно бака окислителя открыто. Туда перенесли электрические, пневматические и прочие коммуникации. Стартовые опоры расположены между двигателями, а над ними установлены заправочные горловины. Трубопроводы под гаргротами (в быту есть простой аналог - кабель-канал) разводят компоненты топлива по бакам всех трех ступеней. Одна горловина заправляет все три ступени горючим, одна - первую ступень окислителем, еще одна - вторую и третью ступень окислителем. Разгонный блок и полезную нагрузку заправляют сильно заранее, еще перед установкой на ракету.

Из-за специфики хвостовой части у "Протона" очень интересный газоход. В центре стоит блок разъемов, а по бокам - опоры. Перед установкой ракеты в стартовое сооружение опоры выдвигаются. А когда ракета стартует, опоры складываются и, как и блок разъемов, закрываются защитными обтекателями. Схема с видом сбоку.

А вот фото с форума журнала "Новости космонавтики" (увы, личной возможности сфотографировать с этого ракурса у нас не было). Хорошо видны раскрытые защитные обтекатели. Над пятью из шести опор установлены шланги, соединяющиеся с горловинами на ракете.

Ну и, конечно же, прекрасное зрелище вертикализации в динамике. Обратите внимание, что она разбита на два этапа - сначала ракета движется очень медленно, но после прохода пары десятков градусов переходит в быстрый режим. Время ускорено в 60 раз.

После вертикализации ракета надолго замирает - ее незаметными движениями центрируют относительно блока разъемов. Затем так же незаметно для глаза опускают в стартовое сооружение. Когда появляется возможность, подходим поближе и заглядываем в газоход. Он у "Протона" очень компактный, двусторонний и этим похож на американские конструкции. Сложно сказать, чем руководствовались, выбирая газоход-чашу для "Ангары", но, насколько я помню, у протоновского варианта есть своя специфика. Когда-то давно мне попадалась информация о том, что, якобы, там используется специальный клей, которым покрывают стенки, чтобы они не разрушались под напором раскаленных выхлопных газов. Газоход-чашу можно спокойно выстелить бетонными плитами и менять их раз в несколько десятков лет. И в целом, на "Восточном", помнится, мне рассказывали о почти отсутствующих ремонтно-восстановительных работах после пуска.

После вертикализации нужно отвести стрелу установщика, поставить ее обратно на вторую пару тележек и увести в сторону. А для работ на ракете надо подогнать ферму обслуживания. Официально она ферма, хотя ее хочется назвать башней, по аналогии с мобильными башнями обслуживания для "Союзов" на космодромах Куру и Восточный. Да и технически они весьма похожи - движутся по рельсам, а коммуникации растягиваются и складываются на подвесных рельсах сбоку (на фото слева). Закрытые площадки обслуживания делают ее более комфортной, нежели полностью открытые площадки старта "Союзов". Движется она медленно, примерно час, и мы, сфотографировав ее с более близкого расстояния, уже не стали ждать.

Пуск

21 июля 2021 года, местное время 19 часов. С момента вывоза прошло уже четыре с половиной дня, на ракете провели необходимые подготовительные и проверочные работы. На космодроме наступает вечер, дневная жара сменяется на вполне приятную температуру, а парковку в шести километрах от старта, на которой мы стоим, накрывает тень от гостиницы. Но все это фиксируется машинально - все мысли крутятся вокруг "Науки". Россия двадцать лет не запускала большие модули МКС на "Протонах", и не волноваться не получается. На старте тем временем отводят ферму обслуживания, и ракета остается одиноко стоящей на фоне мачт с прожекторами и молниеотводами.

У кого-то в толпе провожающих есть рация, настроенная на рабочие частоты космодрома, и когда по трансляции тихо звучит "минутная готовность", напряжение достигает предела. Фотоаппараты давно наведены и настроены, и вспышка на старте вдавливает палец на кнопке съемки практически рефлекторно. Время старта: 19:58 местное, 17:58 МСК.

У "Протона" практически бесцветный и бездымный выхлоп, так что эти облака - что-то, сгоревшее на стартовом сооружении.

Ракурс не совсем удачный, выхлоп левого газохода на несколько секунд закрывает ракету (кстати, у газоходов-чаш такого не бывает), но она вскоре вновь становится видимой.

Расстояние в шесть с лишним километров означает, что звук идет до нас более двадцати секунд. Ракета уже давно летит, когда до нашего наблюдательного пункта доходит хлопок - двигатели "Протона" используют самовоспламеняющиеся компоненты и быстрее выходят на режим. "Протон" стартует сразу, в то время как "Союз" проходит, стоя на старте, этапы предварительной и промежуточной тяги, которые дают более слабый звук. Поэтому старт "Протона" слышен как хлопок, за которым следует грохот двигателя.

Коричневый дым в пламени выхлопа - штатный дренаж, все в порядке.

На высоте примерно десять километров ракета начинает оставлять инверсионный след, который быстро заканчивается. Выше условия для его формирования опять неблагоприятные.

Мы успеваем услышать, что солнечные панели раскрыты нормально. Непростая, но в итоге закончившаяся благополучно дорога до МКС у "Науки" только начиналась.

А последнее фото репортажа сделано уже в Уфе. У меня не получилось заснять первые витки "Науки" с Байконура, а потом над моим городом не было видимых пролетов. И только в последние сутки перед стыковкой появился один пролет вечером. На еще светлом небе МКС была прекрасно различима. Спустя несколько минут должна была пролететь "Наука", и я, ничего не видя, все-таки сделал пару десятков снимков. Быстро глянув, ничего не увидел, и расстроился было, что потерял последний шанс. Но уже потом, просматривая более внимательно, увидел еле заметные треки. Еще сколько-то минут в разных графических редакторах и - вуаля! Один из последних витков одиночного полета модуля "Наука".

Выражаю благодарность пресс-службе Роскосмоса за приглашение и, отдельно, Элине, Анне и Екатерине за самоотверженный труд по организации поездки.

Из-за ограничения Пикабу в 51 блок это неполный репортаж. Все 30 фото можно посмотреть в моем ЖЖ.

Предыдущие части:

Часть 4: Монтажно-испытательный комплекс "Протонов" - площадка 92А-50.

Часть 3: Город Байконур.

Часть 2: Стартовый комплекс "Союзов" - площадка 31.

Часть 1: Музей космодрома.

Один день нашей поездки на Байконур был посвящен экскурсии на 31 площадку космодрома. Так называется монтажно-испытательный комплекс и стартовое сооружение для ракет-носителей семейства "Союз".

Наибольший эффект присутствия дает видео в формате 360°, а в фото и тексте можно вглядеться в отдельные детали и почитать более подробные пояснения.

Первый построенный стартовый комплекс для тогда еще Р-7 получил раздельные названия - площадка 1 - это старт, площадка 2 - это монтажно-испытательный комплекс (МИК). Второй же комплекс получил единое название "площадка 31" и для МИКа и для старта. При этом, одновременно, старт имеет название "пусковая установка №6", а МИК - "сооружение 40". 31 площадка расположена в 20 км на северо-восток от первой площадки. Поскольку оба стартовых комплекса первые годы использовались как пусковые для боевых межконтинентальных Р-7А, такое расстояние было выбрано специально, чтобы их нельзя было вывести из строя одной ядерной боеголовкой. Распространенные сейчас онлайн калькуляторы поражающих факторов ядерного взрыва говорят, что даже воздушный подрыв мегатонной боеголовки на одном из комплексов оставлял второй вне зоны поражения.

31 площадка была введена в строй спустя четыре года после 1&2 и несколько лет предназначалась только для военных задач. Первый пуск с нее осуществили 14 января 1961, а первый космический аппарат был выведен на орбиту 1 ноября 1963. Причем это был прототип противоспутникового оружия, официально обозначенный как "первый в мире маневрирующий спутник "Полет-1"".

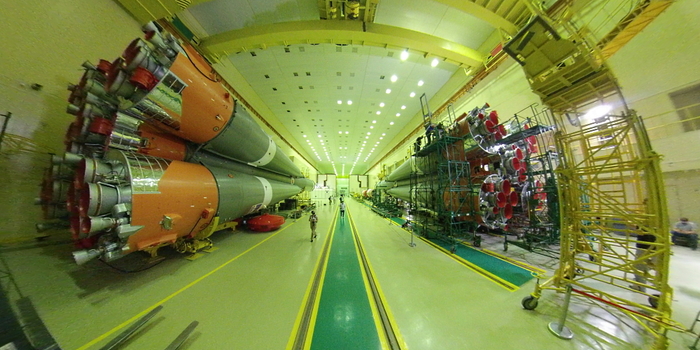

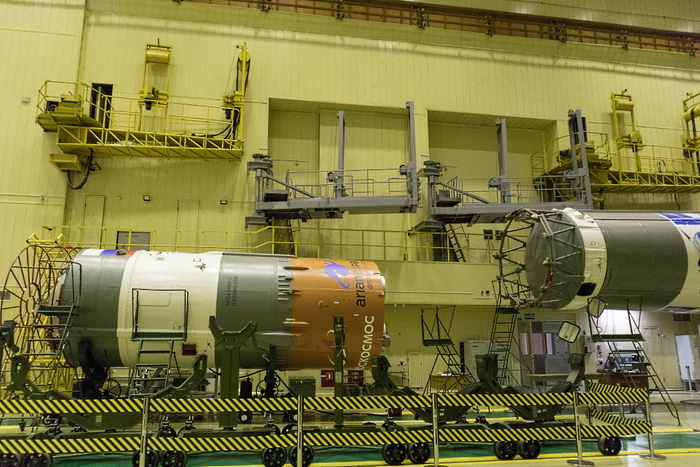

Первый на очереди - МИК. На момент нашего визита там располагаются две частично собранные ракеты-носителя "Союз-2.1Б" под спутники OneWeb. Интересная особенность старых МИКов - желто-зеленое освещение. Даже на строившемся в 90-х "Морском старте" заметен этот же желтый оттенок. А чистый белый свет в МИКе на "Восточном" кажется гораздо более комфортным.

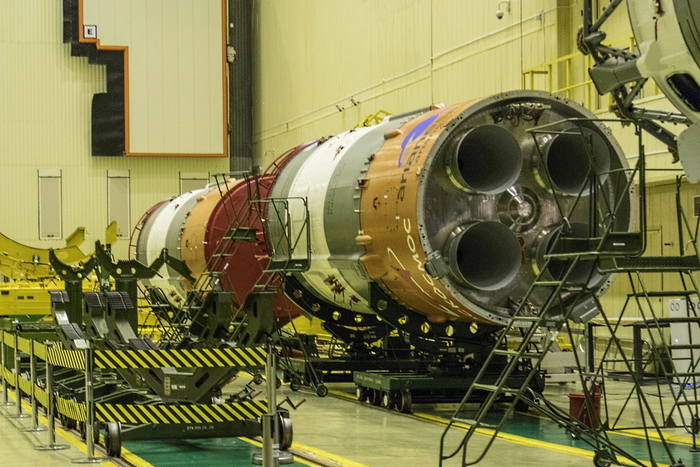

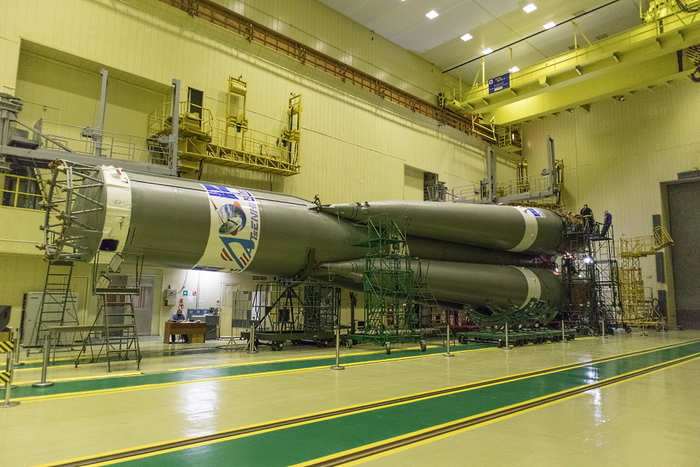

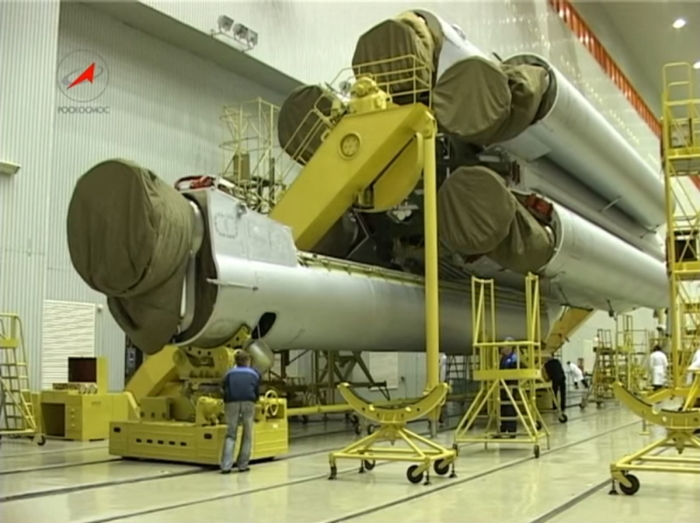

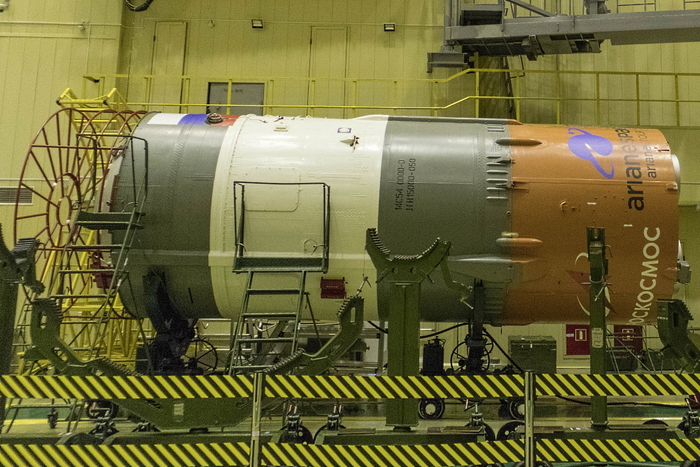

Пакет из первой и второй ступеней в сборе. Примерно так (не считая изменений в носовой части, где сейчас переходный отсек на третью ступень) выглядели самые ранние модификации "семерки": боевая и запускавшая "Спутник-1" и "Спутник-2". На одной из ракет ведутся работы. Судя по тому, что подобравшихся поближе блогеров просят отойти подальше, а то у них газ под давлением, это был какой-то из видов пневмоиспытаний. Обратите внимание на выдвинутую в рабочее положение серую стрелу рабочего места над ракетой. Она не предназначена для крановых работ, мостовой кран передвигается под потолком, его часть желтого цвета видна в самом верху фото. А эти стрелы поддерживают электрические, пневматические и прочие коммуникации для подготовки ракеты-носителя к пуску.

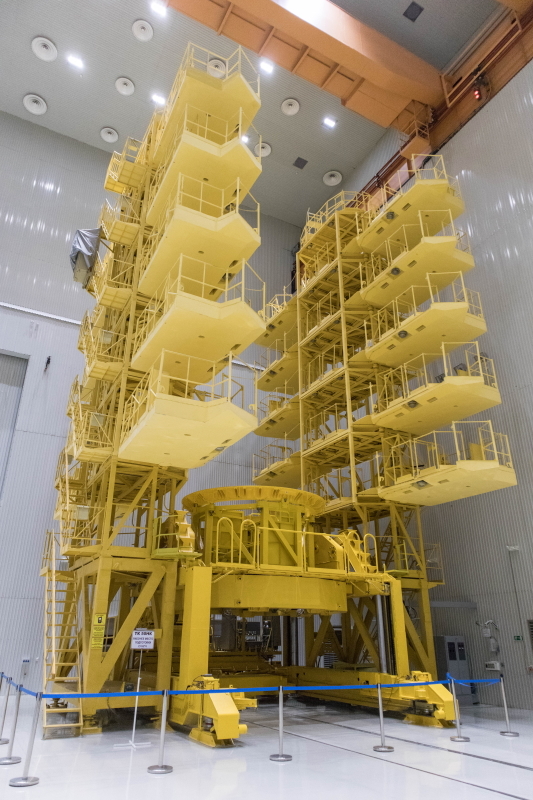

А на этой фотографии над ступенями видны стрелы рабочего места в убранном положении.

Рядом две третьи ступени. Отсутствие маленьких сопел рулевых двигателей говорит, что перед нами ступени с более новыми и эффективными двигателями РД-0124, которые стоят на "Союз-2.1Б". Любопытный факт - в частично собранном виде "Союзы" хранят именно так - пакет первой и второй ступеней в сборе, а третья ступень отдельно.

Третья ступень крупным планом. Обратите внимание на закрытый красной защитной решеткой левый (верхний) торец, выпуклая часть - бак горючего. Если на первых двух ступенях окислитель (жидкий кислород) сверху, то тут - внизу. Оранжевая часть - переходный отсек из трех частей, он нужен как силовой элемент крепления и сбрасывается вскоре после разделения второй и третьей ступеней, повышая эффективность последней.

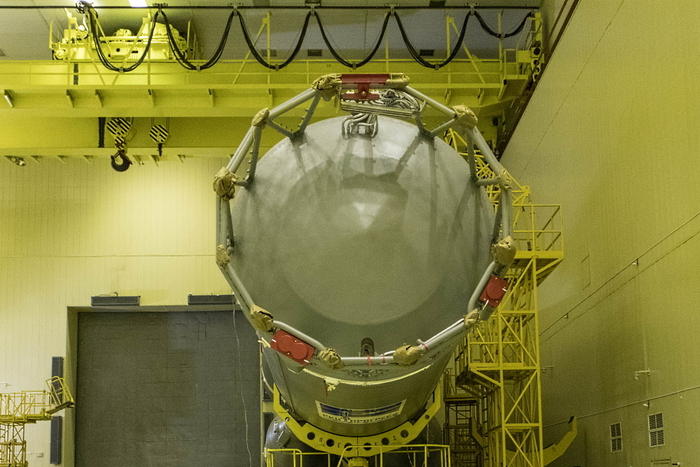

Переходный отсек, верх второй ступени. Красные заглушки закрывают разъемы коммуникаций, серая ткань - силовые крепления. Если приглядеться, на фото третьей ступени выше хорошо видны ответные разъемы.

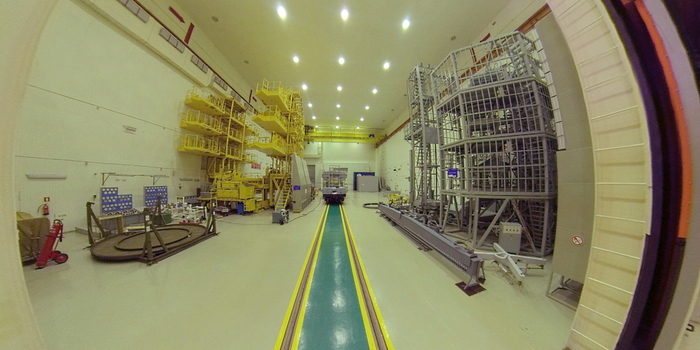

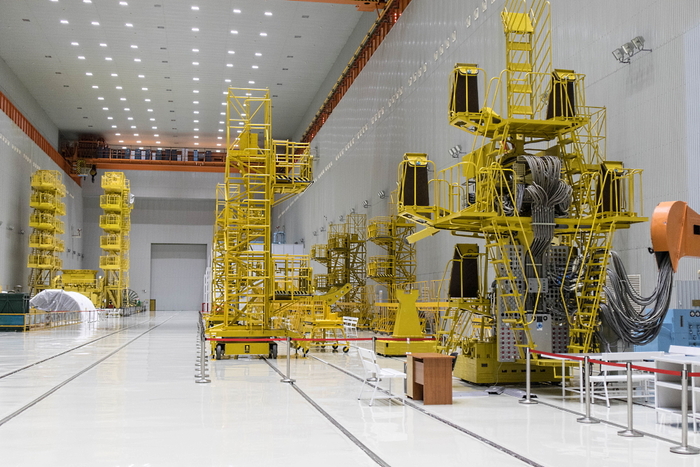

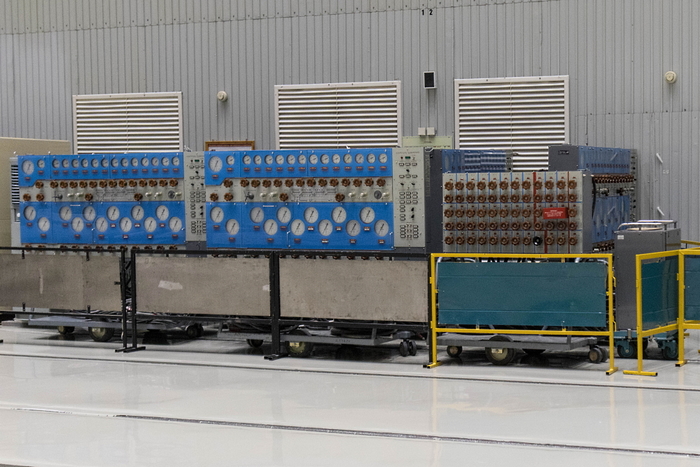

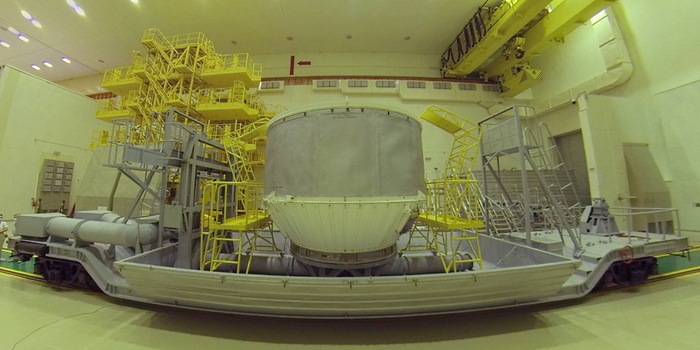

Во втором зале МИКа располагается оборудование для работы с головной частью и разгонным блоком. По сторонам универсальные стенды сборки и подготовки космических головных частей с кантователем. На них уже подготовленные в других МИКах спутники устанавливаются на диспенсер, диспенсер - на разгонный блок, все это поворачивается в горизонтальное положение, и затем накатывается собранный из двух половинок головной обтекатель. Потом головная часть отправляется в зал, где мы уже были, для окончательной сборки. Полностью собранная ракета перегружается на транспортер-установщик и отправляется на старт.

На железнодорожной платформе готов к отправке на заправочную станцию разгонный блок "Фрегат" в транспортировочном контейнере. Контейнер - серый цилиндр сверху. Белая коническая часть внизу - это переходник, его нижняя часть будет установлена на верх третьей ступени. Помните третью ступень, накрытую защитной решеткой? Вот туда его и установят. При монтаже это низ головной части, таким образом она оказывается полностью закрытой со всех сторон. Но в полете этот переходник - часть третьей ступени и отделяется вместе с ней.

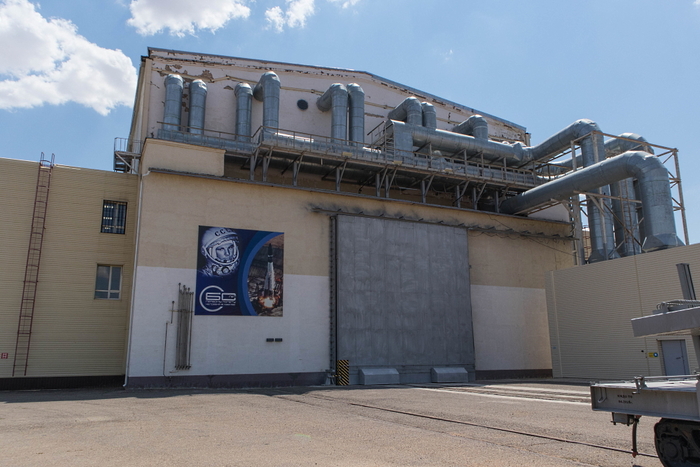

Ворота, из которых тепловоз вывозит полностью собранную и перегруженную краном на транспортно-установочный агрегат ракету. Вывоз - торжественное событие, и пилотируемые пуски в доковидные времена собирали сотни зрителей, в том числе и туристов. Отсюда до старта по прямой всего 700 метров, так что по зрелищности и количеству точек для съемки 31 площадка проигрывает первой.

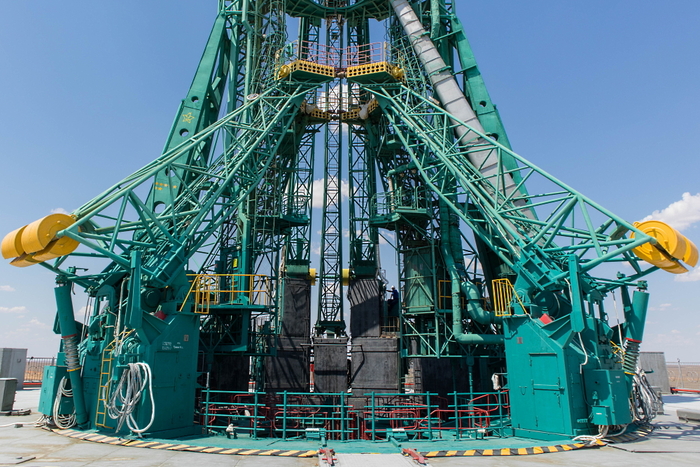

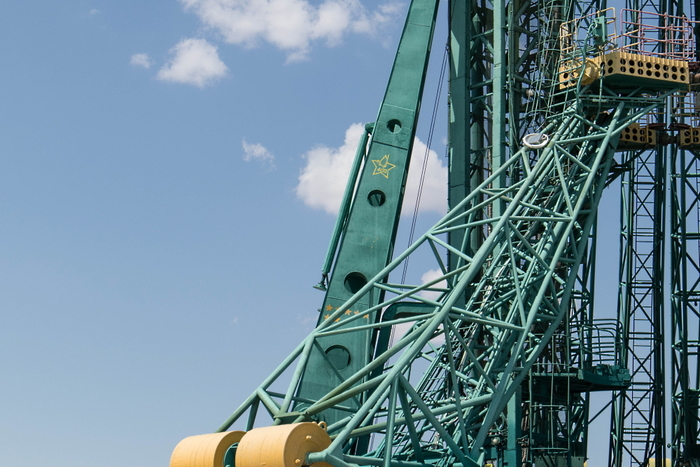

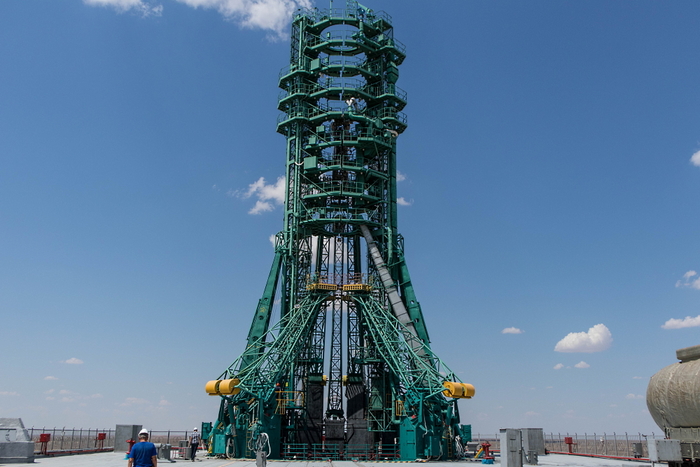

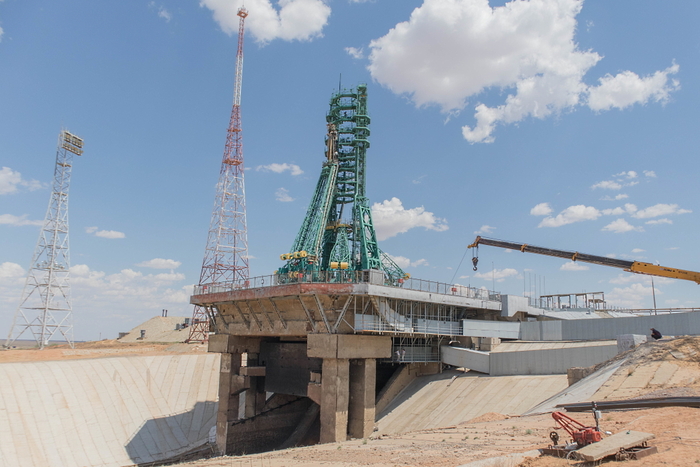

Вот мы и у стартового сооружения. Диагональные элементы с желтыми цилиндрами - это фермы-опоры, они выдерживают основную нагрузку от установленной ракеты. Желтые цилиндры - противовесы, они обеспечивают автоматическое откидывание ферм-опор во время пуска. Над ними две высокие фермы обслуживания. Боевой Р-7 и двухступенчатым ракетам, которые выводили первые спутники, хватало всего одного уровня. Когда появилась третья ступень ("Луны" -1,2,3 или корабли "Восток"), сделали мобильную ферму обслуживания с тремя уровнями. Для кораблей "Восход" и четырехступенчатой модификации с разгонным блоком Л добавили еще пару уровней. Затем мобильную ферму убрали, а получившиеся девять уровней очень наглядно показывают, как росли ракеты семейства Р-7.

На левой ферме звездочки показывают количество произведенных с этого стартового сооружения пусков. На момент нашего визита их 407, число, прямо скажем, впечатляющее.

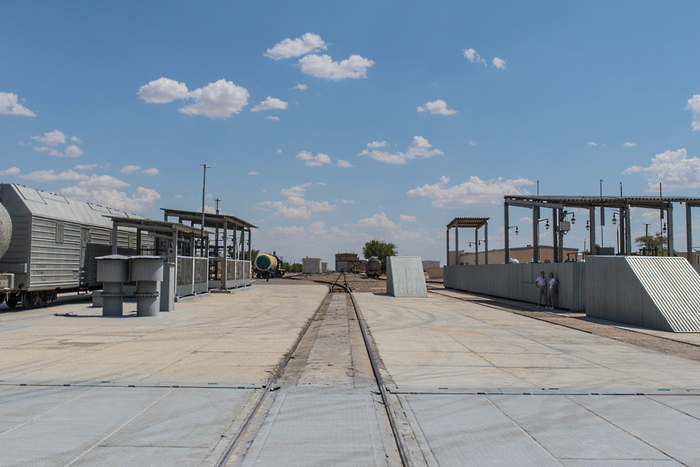

Бросаем взгляд в противоположном направлении. Слева вагон, по виду похожий на агрегат заправки перекисью водорода, если приглядеться, то чуть правее серых ворот ангара прямо по центру можно разглядеть полукольца креплений транспортера-установщика. В отличие от "Восточного" здесь его хранят под открытым небом.

Обратите внимание на полосатое покрытие периметра стартового сооружения. На Байконуре стартовые столы для "семерок" могут вращаться вокруг своей оси. Сделано было это для того, чтобы ракета уже в момент старта была в плоскости стрельбы, и у системы управления не возникло неудобных углов поворотов подвесов гироскопов. Современные системы управления могут без проблем поворачивать на гораздо больший диапазон углов, но, раз возможность вращения стола есть, ее продолжают использовать.

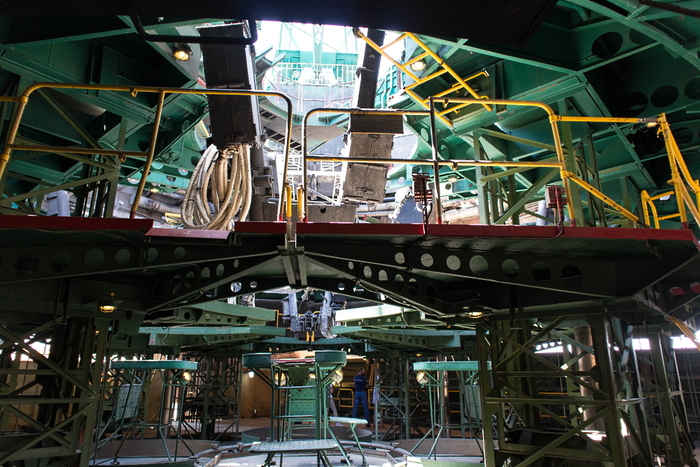

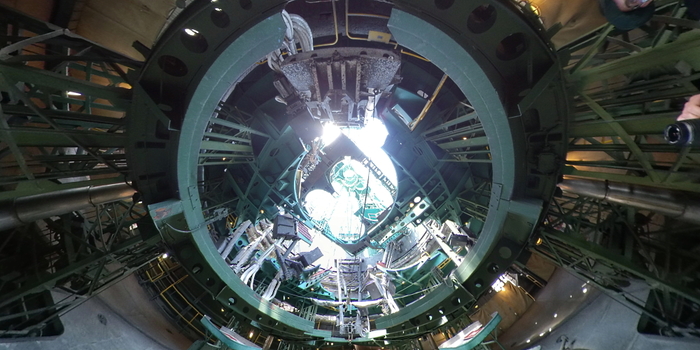

Спускаемся вниз, под стартовое сооружение, на кабину обслуживания. Здесь ведутся работы с хвостовой частью ракеты - подключение коммуникаций, установка пирозажигательных устройств для запуска двигателей и т.п.

Кабина сконструирована подвижной и раскладной. На фото колонны, по которым при помощи поршней поднимаются и опускаются рабочие площадки. Люк на переднем плане говорит, что это не самый нижний уровень.

Черная деталь в виде буквы V в верхней части фото - одна из четырех нижних опор. Они почти не несут на себе вес ракеты, а, главным образом, удерживают ее от поворота в верхних фермах-опорах. Когда ракета стартует, они автоматически уходят в стороны. А еще на них стоят датчики, формирующие сигнал "контакт подъема", который и считается временем старта.

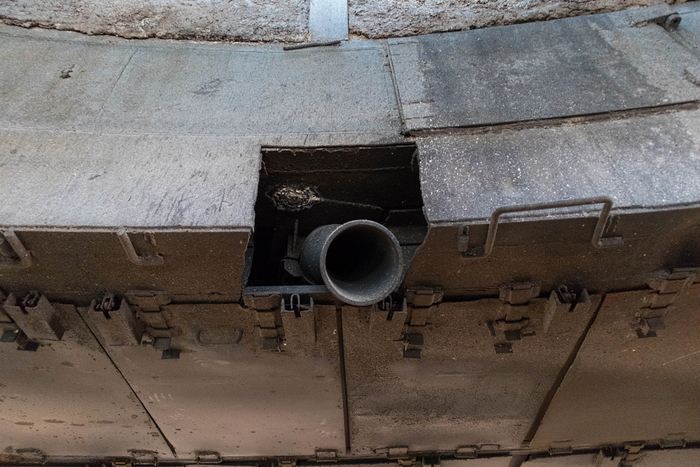

Одна из двух труб нижней части системы эжекции крупным планом. В момент старта отсюда бьет сжатый газ и создает прослойку, дополнительно защищающую стартовое сооружение от выбрасываемого пламени.

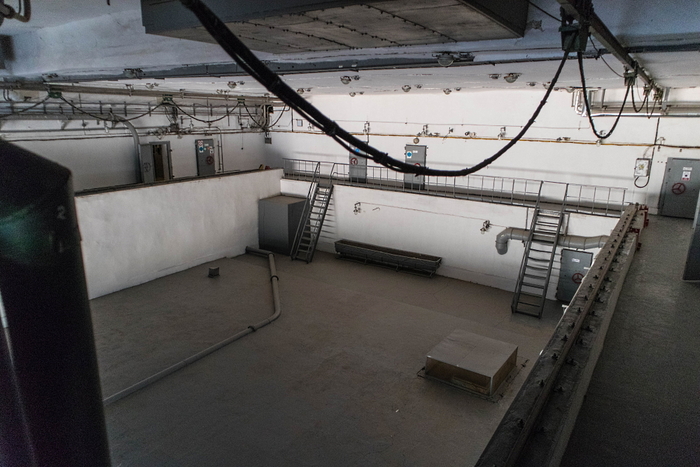

Ниша кабины обслуживания, в которую она отъезжает в сложенном состоянии незадолго до старта. Справа видны рельсы, по которым она передвигается.

При взгляде сбоку отлично видны кабель-заправочные мачты (слева), которые подводят различные коммуникации к ракете. На переднем плане справа выход одной из аварийных эвакуационных галерей. Они стоят по бокам старта и позволяют персоналу в случае серьезной аварии при подготовке к пуску быстро покинуть опасную зону.

Вид на старт с еще одного ракурса. Под столом видна защитная штора, слева - мачты освещения и громоотводы, справа на переднем плане - оборудование для ведущихся работ по обновлению покрытия чаши газохода.

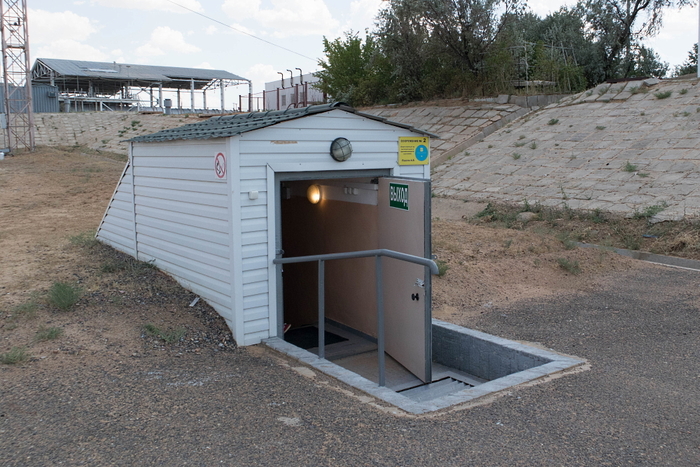

Вход в бункер ("сооружение №2"), из которого и управляют пуском. Увы, в нем нас просили не фотографировать. Главная новость - металлические ключи на старт остались в прошлом (вы их можете видеть в репортаже из музея). Теперь везде ключ пластиковый с двумя металлическими деталями, как на космодроме "Восточный".

Продолжение следует, пусть и медленнее, чем мне бы хотелось.

Выражаю благодарность пресс-службе Роскосмоса за приглашение и, отдельно, Элине, Анне и Екатерине за самоотверженный труд по организации поездки.

Из-за ограничения Пикабу в 51 блок это неполный репортаж. Все 33 фото общим объемом 21 мегабайт можно посмотреть в моем ЖЖ.

"В командировку?" - спросил меня таможенник. Немного подумав, я согласился. Но уже пройдя контроль, задумался, с чем сравнить свои ощущения. Для человека, интересующегося космонавтикой, оказаться на космодроме Байконур - это как для ребенка попасть в Диснейленд. Не конфетно-сладкий, а с палящим солнцем и величественными руинами на горизонте, но все равно захватывающий дух. Мне повезло попасть в группу блогеров и журналистов, приглашенных на запуск модуля "Наука". За почти неделю мы посмотрели немало: музей, город, вывоз "Науки", МИК "Протонов", МИК и старт "Союзов", пуск "Науки". Сегодня я расскажу про музей истории космодрома, мы пройдемся по залам, посмотрим экспозицию под открытым небом, заглянем в макет "Бурана" ОК-МЛ1 и в домики Гагарина и Королева.

Видео в формате 360° и фото с текстовыми подписями, мне кажется, отлично дополняют друг друга.

Музей расположен на второй площадке, недалеко от одного из монтажно-испытательных комплексов ракет-носителей "Союз" и в двух километрах от первой площадки, "Гагаринского старта". Музей расположен в здании бывшего клуба войсковой части 25741 и открылся в 1965 году.

Сразу около входа в витрине лежит очень любопытный документ: указ Президиума Верховного Совета СССР о награждении военных, которые строили космодром. Любопытен он сразу по двум пунктам. Во-первых, главные конструкторы получили Ленинскую премию за запуск спутника осенью 1957, а строители, которые уже построили и стартовую площадку и МИК, получили награды за строительство только 25 июля 1958 года, при том, что первый пуск Р-7 состоялся 15 мая 1957 года. Во-вторых, удивительно название - вместо хронологически корректного "Научно-исследовательский полигон №5" написано прямо "Космодром Байконур". А по известной и тиражируемой истории название "Байконур" появилось как маскировка уже после полета Гагарина. Получается, каким-то образом название "Байконур" не только появилось, но и стало достаточно распространенным для появления в документах уже спустя три, а не шесть лет после начала строительства.

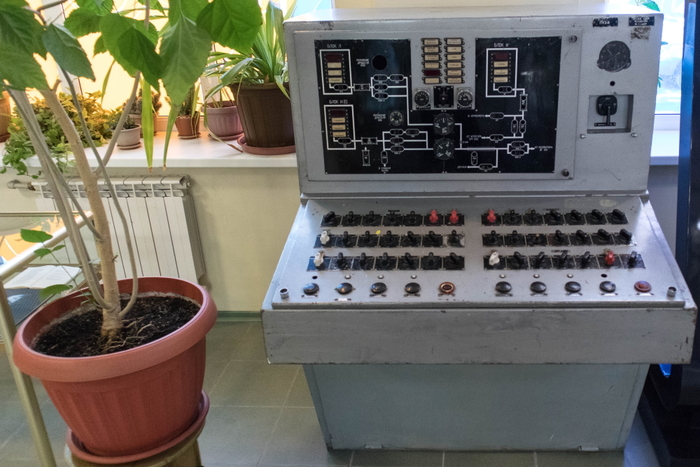

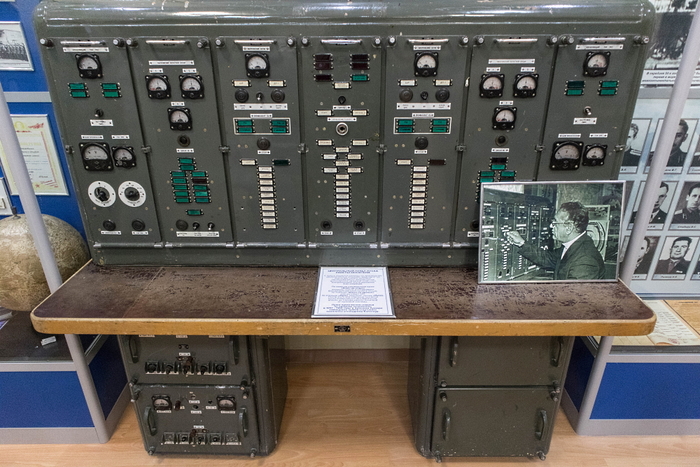

Пульт управления заправкой ПУЗ-В для ракет-носителей семейства "Союз". Любопытно, что можно найти список боевого расчета 12 апреля 1961, и там указана модификация пульта ПУЗ-Е. Литера Е логична - ракета-носитель "Восток" под корабли "Восток" получила третью ступень "блок Е". Но вот более поздняя и универсальная модель, совместимая также с РН "Молния" с четвертой ступенью "блок Л" или РН "Союз" с третьей ступенью "Блок И", имеет обозначение ПУЗ-В. Может быть, "В" - это "верхние <ступени>"? Обозначений блоков первой и второй ступеней (А-Г), действительно, на пульте нет.

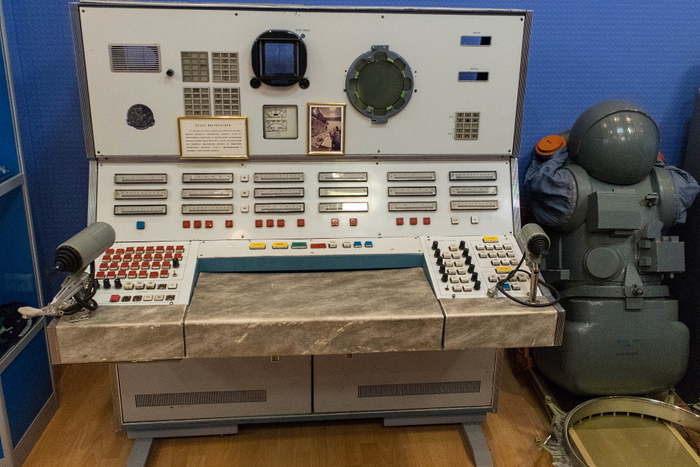

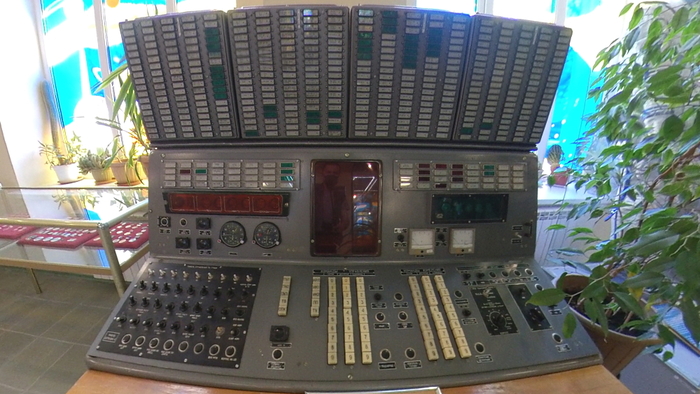

А вот это - центральный пульт управления испытательной станцией 11Н6110. Она упомянута в четвертой книге Б.Е. Чертока как очень удачное решение. Станции появились одновременно с первыми кораблями "Союз", а всего их изготовили более сотни, и они работали до 90-х годов. Табличка в музее подтверждает слова Чертока - там сказано, что на таких станциях испытывали "Союзы", модули станций "Салют", "Мир" и даже служебный модуль "Заря" МКС.

В черной коробочке - ключ на старт, поворот которого включал программу пуска ракеты-носителя. Он появился еще во времена самых первых советских баллистических ракет "Р-1", и буквально лишь в последние годы от него окончательно отказались.

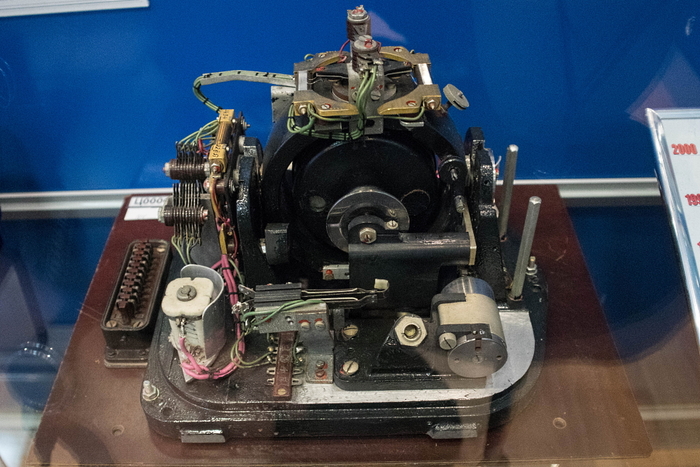

Еще один интереснейший экспонат из истории космонавтики. Вот такие вот гировертиканты стояли на "Р-1", а до этого, очень похожие, на "Фау-2". Гировертикант управлял ракетой по курсу и крену, а гирогоризонт - по тангажу. Потом их сменили гиростабилизированные платформы, работающие по трем осям сразу. А сейчас постепенно переходят на твердотельные датчики без движущихся частей.

Гировертикант находится в зале, посвященном Совету главных конструкторов - Королеву (ракета в целом), Глушко (двигатели), Бармину (стартовые сооружения), Рязанскому (радиосвязь), Кузнецову (гироскопические приборы), Пилюгину (системы управления). В витринах личные вещи конструкторов и связанные с ними артефакты. А в углу стоит макет первой советской ракеты на гибридном топливе ГИРД-09. Рядом, если приглядеться, видны афиша фильма "Укрощение огня", для которого специально изготовили летающую копию ракеты 09 и портрет Кирилла Лаврова с автографами.

Стенд, посвященный Валентину Глушко. Рядом с макетом "гелиоракетоплана" (космического корабля на электрических ракетных двигателях), "счастливой" рубашкой и книгой с автографом совсем незаметно стоит первый в мире электроракетный двигатель, разработанный в Газодинамической лаборатории (ГДЛ) под руководством Глушко. В двигатель подавались проволочки металлов, которые взрывались, замыкая собой контакты, и создавали тягу. Именно такая схема сейчас не используется, но выброс рабочего тела под воздействием электричества позволяет обеспечить гораздо более высокий удельный импульс (эффективность двигателя), чем у химических ракетных двигателей.

Одна стена коридора посвящена катастрофам на Байконуре, произошедшим в один день - 24 октября 1960 и 1963 годов. В 1960 году из-за ошибок при подготовке к первому испытательному пуску межконтинентальной баллистической ракеты Р-16 во время выполнения работ включился двигатель второй ступени, по разным данным, погибло от 74 до 126 человек.

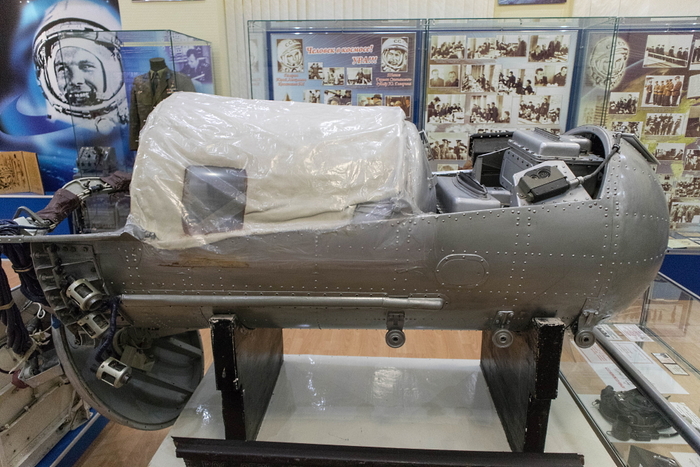

А вот этот контейнер, вопреки фото Ветерка и Уголька перед ним, относится к полетам собак на "Востоках" перед человеком. Сравните с контейнером Белки и Стрелки в Музее космонавтики на ВДНХ - это разные экземпляры одной конструкции.

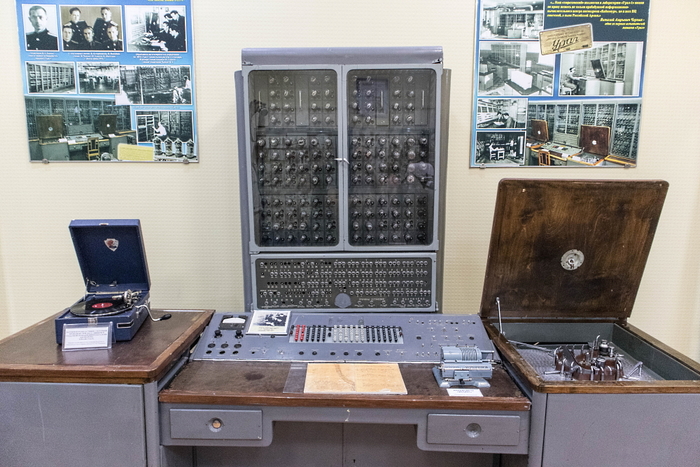

Первая серийная советская ламповая вычислительная машина "Урал-1". Один экземпляр из почти двухсот выпущенных машин использовался на космодроме для расчета полета ракет. В качестве перфоленты использовалась фотопленка. 1000 ламп, производительность 100 операций в секунду, память 1024 машинных слова (4,5 килобайта). Машины этого типа попадали даже в школы для обучения детей программированию.

Помните ключ на старт? Вот его пульт. Ключ вставлялся в отверстие с красной окантовкой в центральной секции и поворачивался по команде "Пуск". Эта модель пульта использовалась в 1957-1964, затем использовались пульты со светлыми панелями.

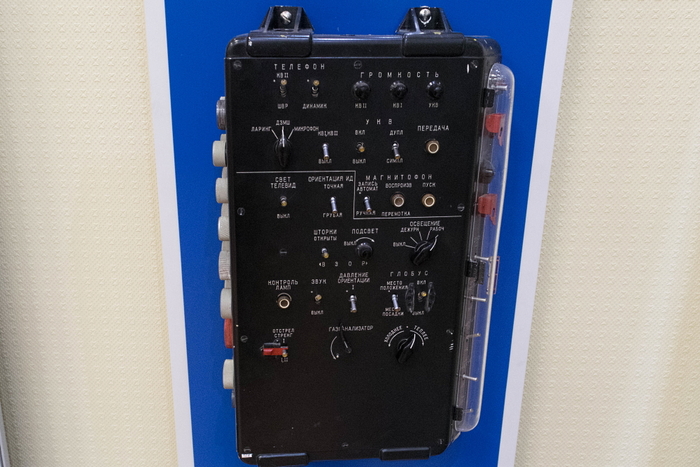

Боковая приборная панель корабля "Восход". Отличается от панели корабля "Восток" только тумблером отстрела стренг парашюта (внизу слева) и дополнительными тумблерами выбора тормозного двигателя и ручного включения резервного твердотопливного двигателя.

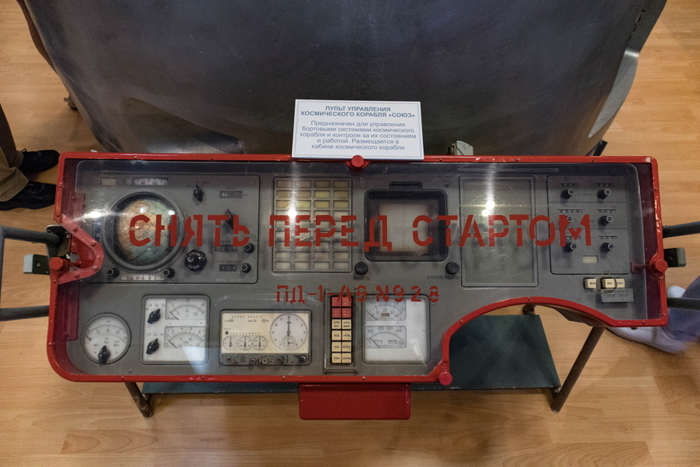

А вот, для сравнения, приборная панель ранних версий кораблей "Союз".

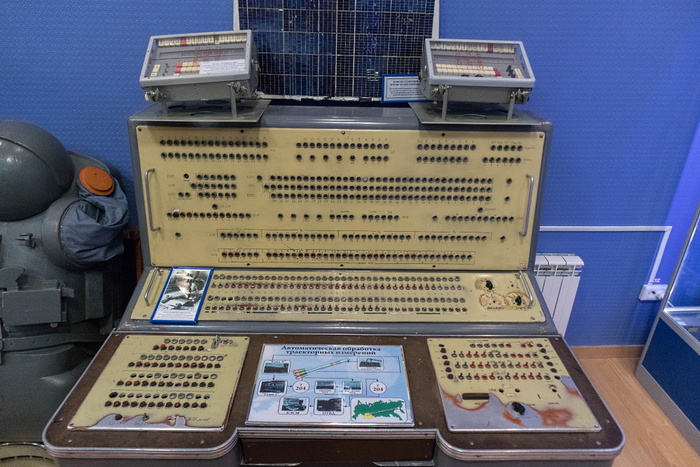

Приборная панель ЭВМ "БЭСМ-2М". На Байконуре она использовалась для траекторных измерений - наземный радар принимал сигнал передатчика космического аппарата и передавал данные на ЭВМ, которая рассчитывала орбиту. "БЭСМ-2М" была на порядок производительнее "Урала" - до 10 тысяч операций в секунду, имела оперативную память 2048 39-разрядных слов (почти 10 килобайт). Шестьдесят лет назад, действительно, панель можно было назвать "цвета заварного крема" ("Понедельник начинается в субботу" Стругацких).

Пульт инструктора для тренировки космонавтов по ручной стыковке. Инструктор на этом пульте давал вводные, а космонавт, сидя в тренажере космического корабля, пытался произвести стыковку или решить созданные инструктором проблемы. Справа габаритно-массовый макет скафандра "Орлан" для выходов в открытый космос.

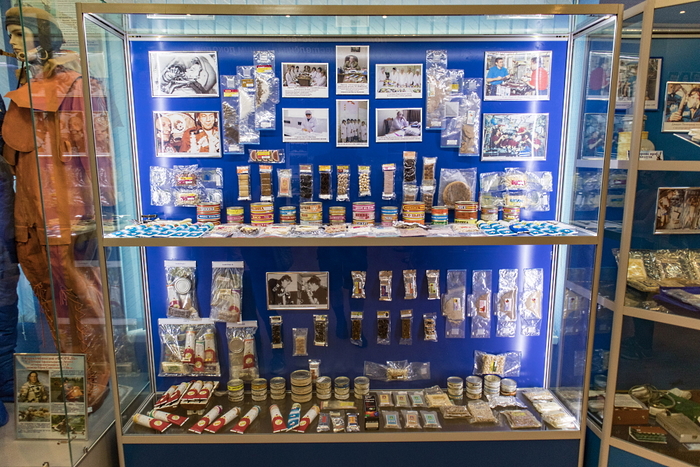

Большая витрина посвящена космической еде, от ушедших в прошлое тюбиков до современных консервированных и сублимированных (высушенных вакуумом) продуктов. Справа в витрине белье и гигиенические принадлежности, слева - снаряжение для выживания при вынужденной посадке, отлично виден гидрокостюм для покидания приводнившегося спускаемого аппарата.

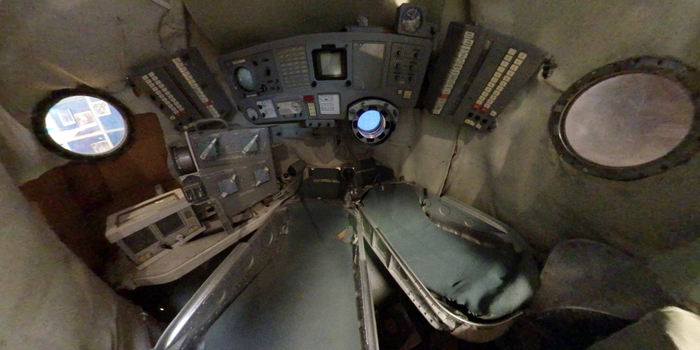

Заглядываем в макет спускаемого корабля "Союз". Судя по тому, что внутри два ложемента, а слева установлено кислородное оборудование, это "Союз" 70-х годов, после катастрофы "Союза-11", но до трехместного "Союза Т-3", полетевшего в 1980. Видна уже знакомая приборная панель, под ней "визир специальный космонавта" ВСК, перископ для ручной стыковки. По краям кадра видны бортовые иллюминаторы спускаемого аппарата.

Один зал посвящен космическому сотрудничеству. По программе "Интеркосмос" с 1978 года летали, и, как правило, становились первыми космонавтами своих стран граждане Чехословакии, Польши, ГДР, Болгарии, Венгрии, Вьетнама и других стран. Благодаря программе "Интеркосмос" свои космонавты есть у Кубы, Сирии и даже Афганистана. Самый необычный и ценный подарок - от делегации Вьетнама. Портрет Хо Ши Мина рисовался двадцать лет и выполнен кистью из одного волоска, поэтому имеет плоскую поверхность.

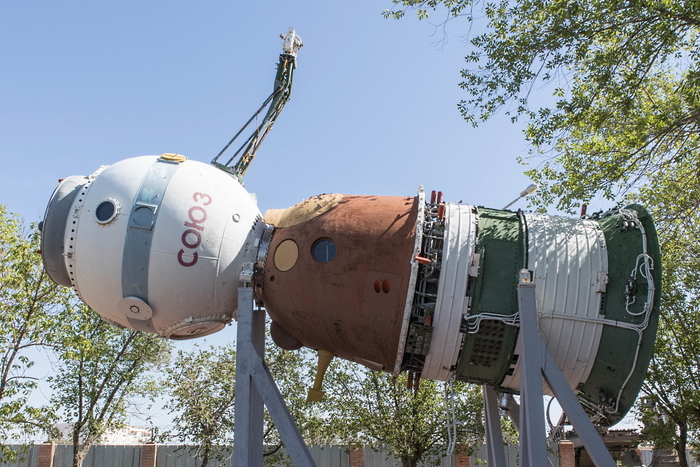

Переходим к наружной экспозиции. Перед входом в музей стоит корабль "Союз" ранних модификаций, опознающийся по здоровенной мачте антенны системы автоматической стыковки "Игла" (с 1986 ее заменили на более компактные антенны системы "Курс") и двигателям причаливания и ориентации на перекиси водорода (маленькие красные цилиндрики в центральной части). Начиная с модификации "Союз Т" двигатели причаливания и ориентации (ДПО) стали использовать то же топливо, гептил/амил, что и сближающе-корректирующий двигатель (СКД). Без теплозащиты отлично видно деление корабля на отсеки: белый слева - бытовой отсек, песочного цвета "фара" - спускаемый аппарат, зеленый цилиндр - приборно-агрегатный отсек. Отлично видны радиаторы системы обеспечения теплового режима (белое с ребрами на зеленом).

Экспозиция машин космодрома. На переднем плане вездеход ГАЗ-71, он же ГТ-СМ. Третий слева - командный пункт, переделанный из самоходки времен Великой Отечественной ИСУ-122. Убрали орудие, получился неплохой вариант для наблюдения за пусками, способный выдержать осколки упавшей недалеко ракеты. Использовался С.П. Королевым.

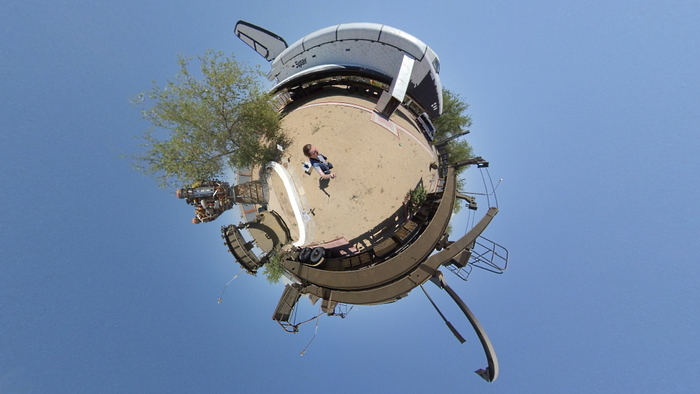

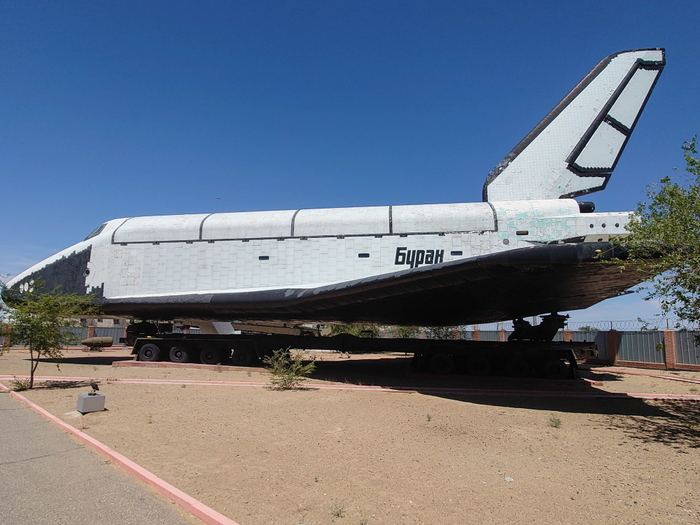

Ну и, конечно, гвоздь экспозиции под открытым небом - макет орбитального корабля ОК-МЛ1 (изделие 0.04). Этот макет использовался для примерочных испытаний, поэтому он соответствует реальному челноку внешне - размерами, массой, креплениями. Внутри же он был проработан слабо. Макет стоял на территории космодрома, подвергался набегам вандалов, поэтому в 2007 году был перевезен на охраняемую площадку около музея. В то же время внутри разместили экспозицию.

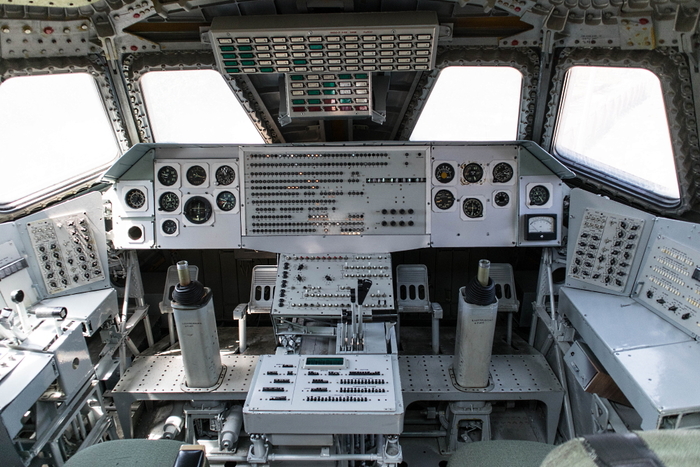

Верхняя палуба, кабина пилотов, она же командный отсек. Сверху слева видно аутентичное исполнение кабины с типичным для аэрокосмической сферы контрением гаек проволокой. Это трудоемко, но гарантирует, что они не отвинтятся самопроизвольно. А оборудование кабины установлено в 2007 и честно изображает аутентичное, можно сравнить со схемой приборной панели и фото кабины летавшего "Бурана" перед пуском.

Последняя наша остановка - домики Гагарина и Королева. В первые годы работы космодрома около площадки №2 (МИК "Р-7") были построены четыре трехкомнатных домика. Первый назвали "маршальским", там располагались председатель Госкомиссии или маршал Неделин. Оставшиеся три отдали главным конструкторам. В домике №2 первоначально жили Сергей Королев, Василий Мишин и Борис Черток. Спустя какое-то время жилищные условия на космодроме улучшились, и Королев стал единоличным обитателем второго домика. А первый домик стал домиком космонавтов - там переночевали Гагарин и Титов в ночь на 12 апреля 1961. Затем в нем же отдыхали перед стартом космонавты "Востоков" и "Восходов". Гагарин лег на дальнюю кровать, Титов на ближнюю. Это стало традицией - назначенный на полет космонавт укладывался на дальнюю кровать, а дублер - на ближнюю. На "Восходах" на дальнюю кровать ложился командир экипажа. А ко временам "Союзов" здесь уже сделали музей.

Из-за ограничения Пикабу в 51 блок это только треть репортажа. Все 76 фото общим объемом 46 мегабайт можно посмотреть в моем ЖЖ

В конце мая мне повезло попасть в группу блогеров, приглашенных Роскосмосом на пуск спутников OneWeb с космодрома Восточный. Под катом первая часть - рассказ о стройках: стартовом комплексе ракеты-носителя "Ангара" и жилом городке.

Строящийся стартовый комплекс РН "Ангара", вид с торца газоотражателя

Ощущение присутствия лучше всего передаст 360° видео.

Начинается наша прогулка с командного пункта (ГП-3). Отсюда 400 человек и тонны оборудования будут управлять пуском. Когда строительство закончится, получится практически квадратный (58,5х57,5 м) укрепленный бункер с плоской крышей из бетона толщиной 120 см. Сооружение рассчитано на самый худший вариант - прямое попадание аварийной ракеты. Из 700 тонн "Ангары А5" примерно 600 занимают компоненты топлива, кислород и керосин у поверхности взрываются примерно как тротил той же массы, так что командный пункт способен выдержать подрыв тактического ядерного боеприпаса в полкилотонны.

Но пока строительство еще не закончено, и мы можем подняться на внутреннюю кровлю. Фото сделано с одного из углов сооружения. Черное - внешняя стена, промежуток засыпят песком.

За бункером командного пункта уже возводится служебное здание. Фото сделано стоя спиной к стартовому комплексу.

Заходим внутрь через боковой вход. В плане сооружения четыре боковых входа и один главный по центру дальней от стартового сооружения стороны. Уже появились внутренние стены из кирпича, усиленного металлическими лентами. Сверху проложены магистральные коммуникации, и сооружение уже практически готово к монтажу вентиляционного, слаботочного, энергетического оборудования, сетей водоснабжения и водоотведения.

Уже обозначены запланированные комнаты. Всего в сооружении во время заправки ракеты и пуска будет располагаться 400 человек, которые смогут полностью изолироваться от внешнего мира на 4 часа 40 минут.

Вторая остановка - площадка перед централизованным сооружением (ГП-4). Оно предназначено для хранения сжатых газов. Также ГП-4 снабжает ими потребителей стартового комплекса и обеспечивает на них требуемый режим температуры и влажности. Вся площадка заставлена баллонами, которые установят в централизованное сооружение. Всего на космодром привезли больше 1700 таких баллонов, каждый массой 4 тонны и длиной более 6 метров.

Глядя на их количество даже не очень верится, что они займут только левую, более высокую часть сооружения.

На этой же площадке чуть в стороне ждут своей очереди блоки стартового стола, доставленные сюда северным морским путем в самом конце лета 2020. Каждый блок массой 88 тонн, а общая масса стартового стола превышает 2000 тонн.

Ну и, конечно же, гвоздь программы, стартовое сооружение ракеты-носителя "Ангара". Вот над этим углублением и будет располагаться ракета в момент старта.

Что любопытно, выступы (по центру фото внизу) и проемы (заставлены лесами другой плотности и сверху закрыты досками) обозначены в плане, так что это уже торец стартового сооружения, в направлении ближе к нам оно уже расширяться не будет.

Изогнутая деталь и вообще все углубление - монтирующийся газоотражатель. Стальные плиты толщиной 100 мм будут выдерживать примерно тысячу тонн тяги от пяти двигателей первой и второй ступени "Ангары А5".

Взгляд сбоку. Такой ракурс позволяет оценить готовность сооружения - фото сделано с уровня земли, отметка 0, до которого осталось уже немного.

Общий план. Глубина котлована - 28 метров.

Между стартовым сооружением и централизованным сооружением расположен технологический блок кислорода и азота (ГП-7). Он предназначен для заправки ракеты жидким кислородом и обеспечивает жидким азотом предпусковые операции. Каждый из баллонов в длину 36 метров, весит 92 тонны и имеет объем 250 кубометров.

Вид чуть сбоку.

И по оси сооружения с дальнего торца газохода.

Вторая часть нашей экскурсии выглядит гораздо более прозаично, но тоже очень важно. Город Циолковский был основан в 1961 году как поселок Углегорск. Но под видом угольных шахт здесь располагалась ракетная дивизия. Дивизию расформировали в 1993, некоторое время здесь располагался космодром Свободный, но, в общем, к 2010 году, когда приняли решение строить космодром Восточный, место, где и так стойко переносили тяготы и лишения воинской службы, успело поистрепаться. Переводя это на простой бытовой язык - жилой фонд, и раньше не блиставший, пришел в совсем удручающее состояние. Специалисты нового космодрома нуждаются в соответствующего качества жилье, которое и строится сейчас.

Это как полевая кухня - выглядит не героично, но голодный солдат даже с высокотехнологичным снаряжением много не навоюет. Тем более, что здесь требуется не минутный порыв, а долгая работа.

На этом наша прогулка по строящимся объектам заканчивается, во второй части будет экскурсия на старт с установленной ракетой и виды пуска с обзорной площадки.
