LoverSeries

Уже лет 5 производитель забил на направление смартфонов, и пошел по пути Sony, которые выпускают несколько аппаратов в год с флагманским железом. Ничего удивительного, ведь на таком высококонкурентном рынке сжирали и посерьезнее ребят. Хотя у Asus никогда и не было большой доли, все равно были периоды, когда они зачем-то старались запрыгнуть в уходящий вагон, расширяя модельный ряд. Сейчас же, они сконцентрировались на двух линейках: ROG и Zenfone, но слабое место у них одно, и оно типовое.

Когда я впервые разбирал Rog phone 5

накатило чувство дежавю.

Точно-точно я же уже удивлялся такому большому количеству шлейфов, на другом игровом смартфоне

Производители телефонов, как и авто, постоянно вдохновляются конкурентами, и тащат все, что не приколочено запатентовано.

Проблемы, с которыми сталкиваются пользователи этих телефонов могут отличаться: перезагружается, зависает на заставке, не включается вообще. Чуть реже бывает теряет сеть, пропадает wi-fi или не работают камеры. Но решение у всех этих, на первый взгляд не связанных проблем, одно – реболлинг процессора.

И все, кто мало-мальски занимается компонентным ремонтом, это знают. Поэтому все катальщики, которые не понимают ничего в диагностике телефонов, умеют делать такие ремонты. Ведь тут важны чисто ремесленнические скиллы, которые за годик доводятся до идеала.  Но многие мастера на этом и останавливаются, думая, что реболлить двухэтажные процы – это и есть пик профессионализма в этой сфере и гордятся тем, что они уже умеют больше, чем иностранные специалисты с юноны и апрашки, которые на потоке меняют дисплеи и акб. К сожалению, после таких катал, приходит куча укатанных (такая вот тавтология) в хлам телефонов, большинство из которых можно было восстановить, сделав правильную диагностику. Как это происходит у них: сначала снимают проц с оперативкой, реболлят их, ставят обратно, телефон не заводится; точно, есть же еще флешка, снимем-ка ее; ой все равно аппарат компом не видится, надо еще зареболлить проц, вдруг недосел или шары слиплись. Все равно не видится. -алло клиент, у вас тут сложный случай, нужно донорскую плату покупать полностью рабочую за 10к, чтобы сделать свап на живую доску. Сделали свап, опять че-то не включается. Конечно, сначала была одна проблема, а в процессе таких прожарок процессор или ufs-память уже померли, в утиль.

На 5-серии rog сделали 2 отдельные платы, соединив их шлейфами, что с точки зрения ремонта было вполне приемлемо. На 6-линейке они поддались общим трендам, спаяв 2 платы рамкой, но это уже другая история.

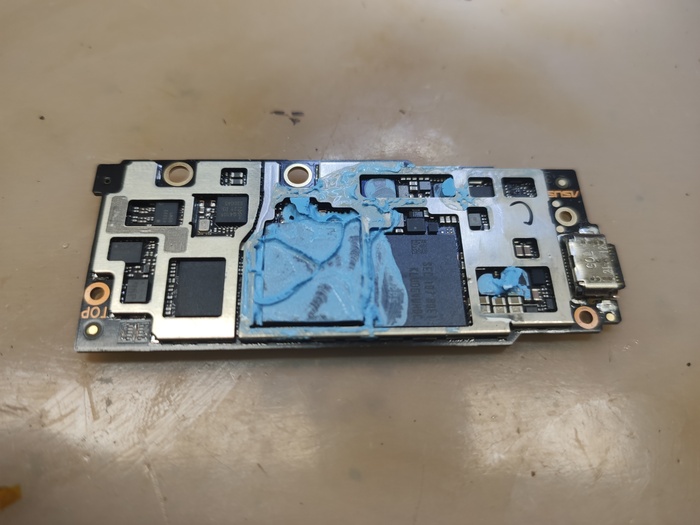

Asus никогда не жалели термоинтерфейса в rog, всегда щедро насыпано.

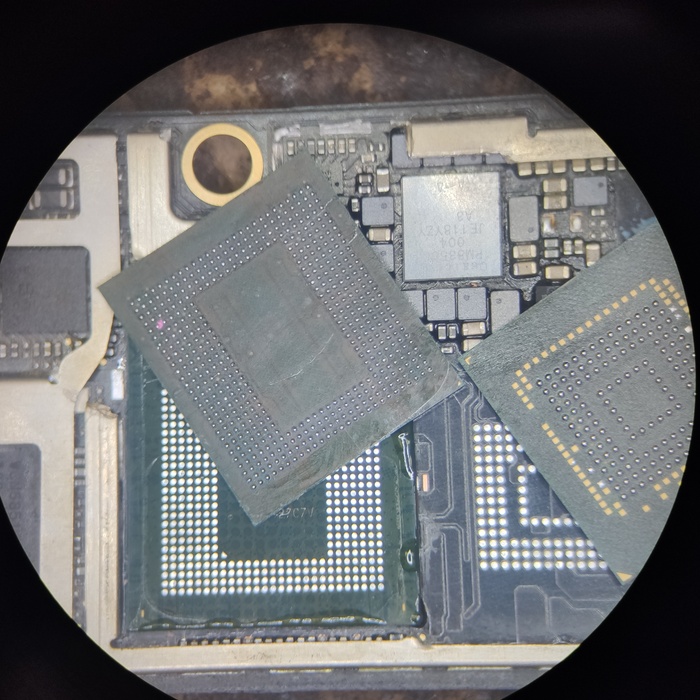

Выпаиваем процессор и оперативную память. Во времена этого ремонта, я еще по старой привычке, снимал и и основную микросхему памяти, в которой хранятся данные. Потому что тогда телефоны с UFS-памятью были еще редкостью и было желание слить дампов на всякий случай на будущее, раз уж аппаратец пришел в ремонт. С опытом стало понятно, что лучше не дышать в ее сторону лишний раз без необходимости.

Ошариваем процессор

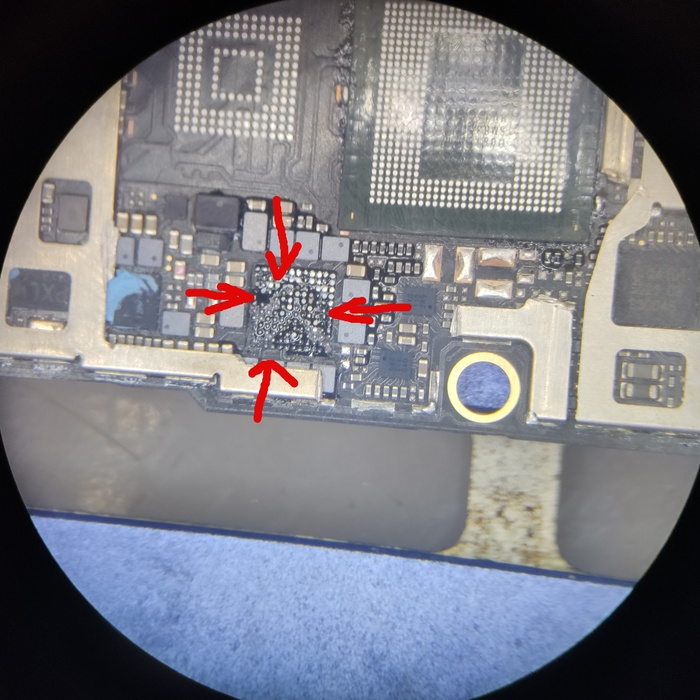

Тут удача меня покинула и контроллер, который, находится рядом с процессором, пришлось тоже реболлить.

Устанавливаем оперативную память и флешку.

Застегиваем кучу шлейфов, тестируем аппарат и еще годика полтора телефон проработает.

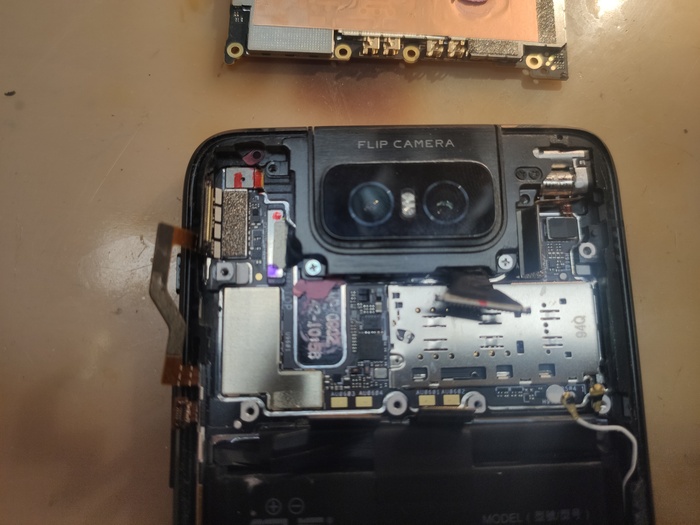

На очереди следущий ASUS Zenfone 6, тоже с процессором

Прелесть асусов именно в этом: можно делать аккуратно типовые ремонты, не думая о диагностике и просто зарабатывать

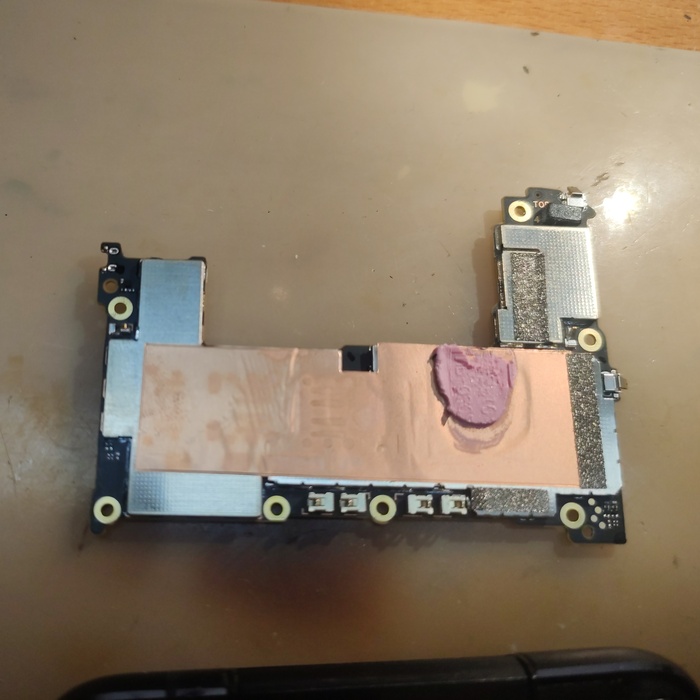

Как мы видим, тут зажали термоинтерфейса

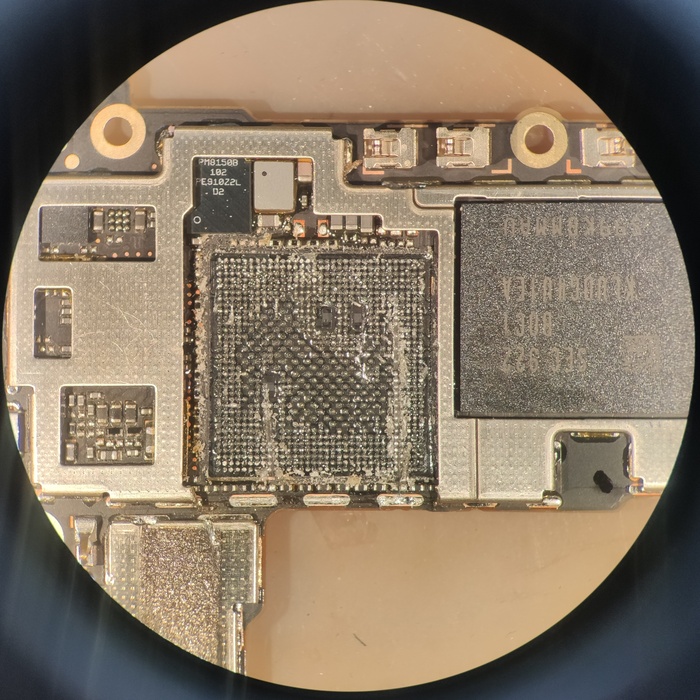

Здесь стоит не такой горячий процессор (SM8150), как предыдущий, но телефону это не помогло. Проблема та же

Срезаем часть защитного экрана, чтобы было удобнее демонтировать процессор.

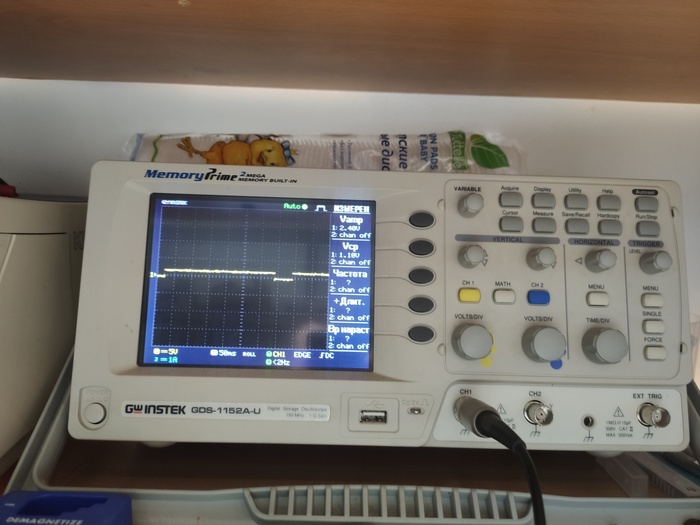

Проверяем, что нужные напряжения и сигналы присутствуют.

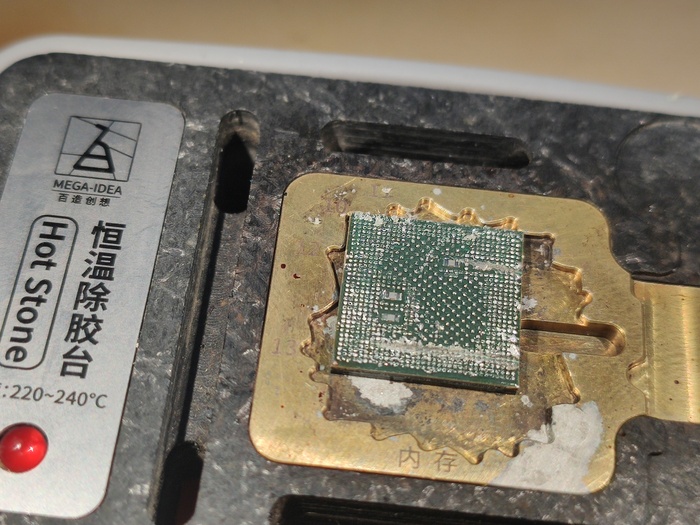

Можно приступить к рутинной и аккуратной работе. Кладем на подогрев процессор и очищаем его от компаунда и остатков предыдущих шаров

И накатываем новые.

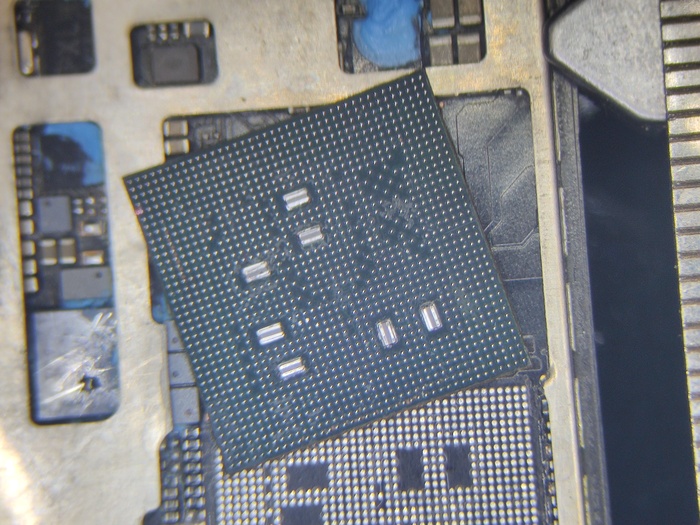

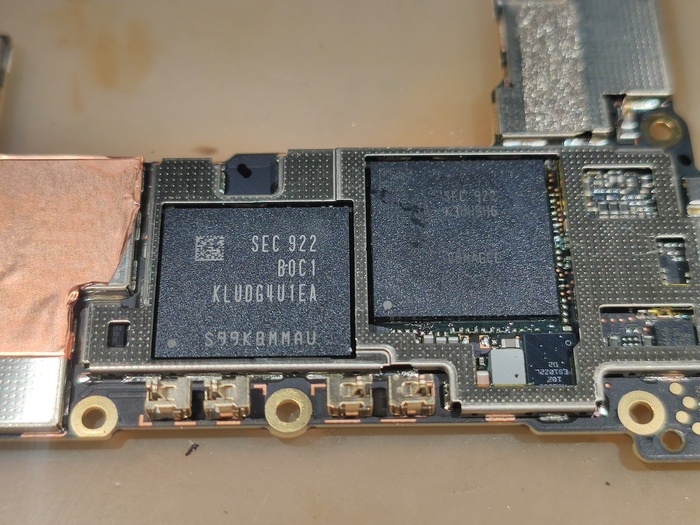

Устанавливаем процессор с оперативной памятью

не будем обделять и этот телефон терпоинтерфейсом и мазнем с горочкой.

Вот еще один старый телефон стал почти как новый, оставаясь при этом старым

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

а я еще завел ТГ-канал, которые пикабушники так любят

Утопили телефончик Huawei P40 Pro Plus max super (желтолицые братишки, конечно, мастера давать названия в рамках модельного ряда)

На нем был кошелек, а в кошельке

После осмотра стало понятно, что работы будет так много и лучше бы отказаться

Но клиент сказал, что «бабки не проблема». Обычно после этого есть продолжение: «хоть 3, хоть 5 тыщ заплачу», но тут человек оказался адекватный, хотя я лично с ним не общался, т.к телефон принесли из другого сервиса.

Данные, на современных смартфонах, нельзя вытащить с не включающегося аппарата. Вообще. Никак. Поэтому придется отремонтировать до состояния включения, а дальше уже вводить пароли или использовать другие варианты получения доступа к информации.

Телефон, в отличии от меня в этом году, искупался в море.

Сразу договорились о том, что речь идет только о восстановление информации, ни о каком полноценном функционировании аппарата речи быть не может.

Дело в том, что если бы такое произошло, например с айфоном, то было бы достаточно купить заблокированную, полностью рабочую плату за копейки, и перепаять на нее несколько микросхем (4-5-6, не знаю сколько на последних моделях сейчас привязано, кто работает с айфонами может уточнить) и получить полностью рабочую плату с твоими данными, которой дальше можно будет полноценно пользоваться со всем функционалом. А т.к у нас мало того, что Huawei, так еще и редкая модель, которую на авито продают 3 калеки, да еще за неадекватные деньги, то приходится отталкиваться от того, что есть.

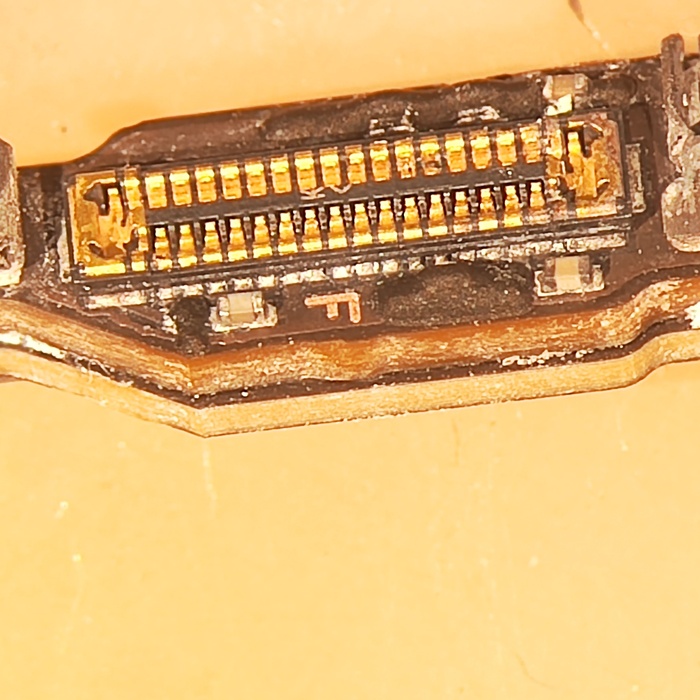

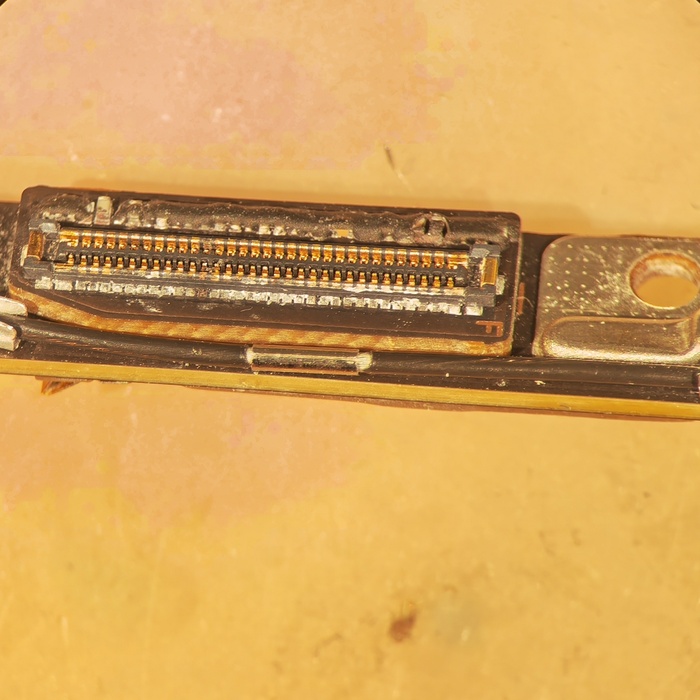

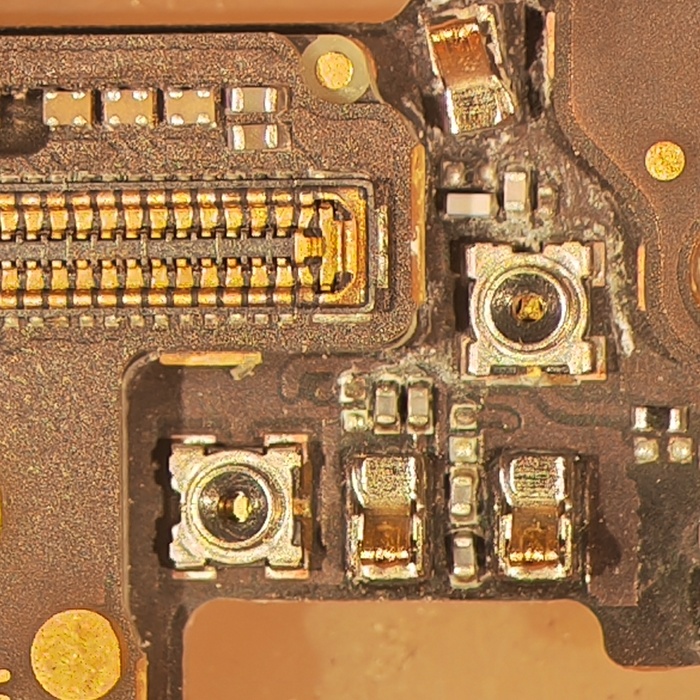

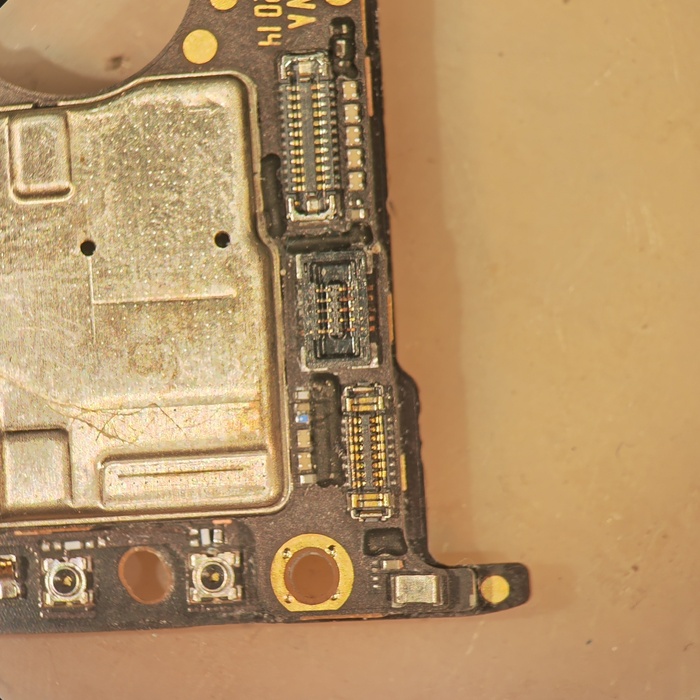

А имеем мы погнившую мелочь по всей плате, половина сгнивших уже коннекторов.

Драйвера дисплея, аудиокодеки, все гнилое, под этим всем пришлось чистить и выпаивать то, что не нужно.

Вычистив плату от видимых следов коррозии и окислений, подключаю к лабораторному блоку питания и наблюдаю отсутствие паразитного потребления, но также и отсутствие включения.

А это значит, что придется располовинивать платы, потому что вода наверняка проникла между ними под микросхемы, которые находятся внутри этого “бутерброда”

iPhone, как законодатели моды в этой сфере, придумали на моделях, начиная с X, гениальное решение: вынести радиотракт на отдельную плату и спаять ее с основной использую рамку. Так можно сделать плату уже и короче, а в остальное место в корпусе запихнуть максимум аккумулятора. На 10 и 11 модели айфонов эта рамка припаивалась на легкоплавкий припой к одной плате, что затрудняло жизнь ремонтникам, но не смертельно, а вот к 12-серии они поняли, что просчитались и стали спаивать половинки обычным припоем, что немного, но усложнило нам жизнь. А вот в андройдах не было этого промежуточного этапа в виде легкого разделения половинок, и все самсунги, виво, хуавеи и прочие сяоми используют добротный припой, который плавится +- при тех же температурах, что и под микросхемами, которые расположены на платах. Это максимально сильно усложняет ремонт, потому что можно разделить половинки и попасть на реболл всего, что было на компаунде + этой рамки с ОБЕИХ сторон.

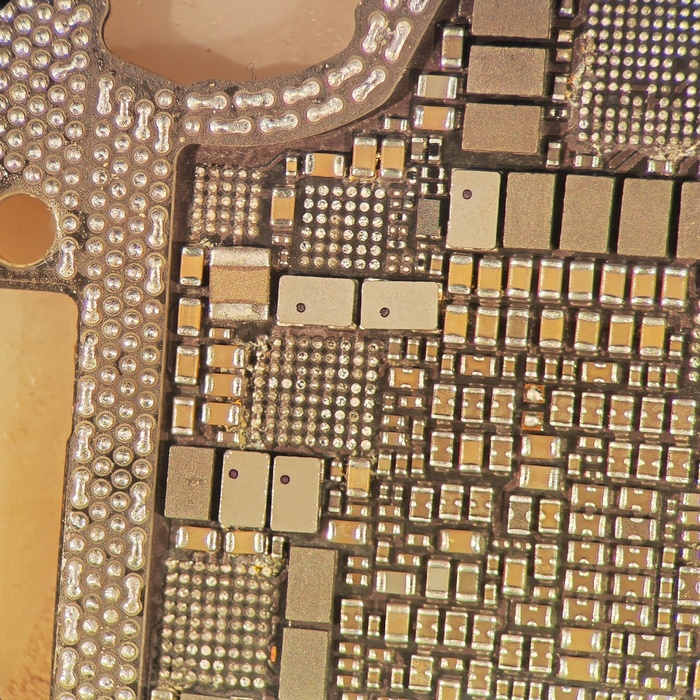

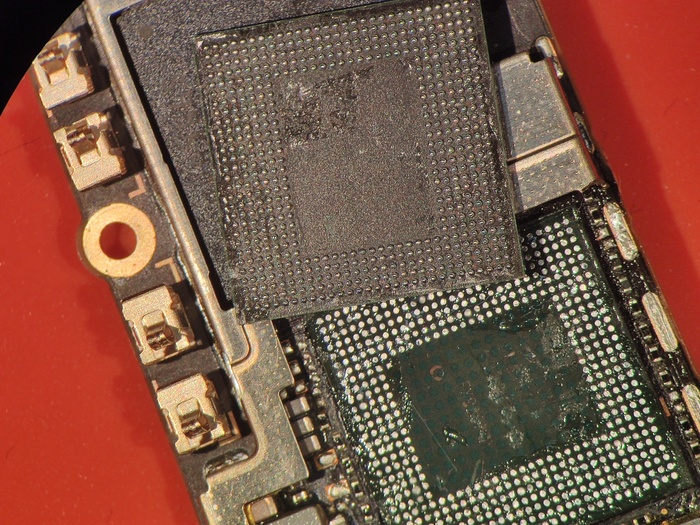

Сняв верхнюю плату видно, что окисления есть не локально, а везде: между шарами рамки, рядом со всеми микросхемами

Тут, конечно, можно играть в лотерейку и выбирать какую снять микросхему сейчас, какую снимать потом, какую может не снимать вовсе, надеясь, что вода была только рядом, а не под

Но я решил, что быстрее сделать все сразу, чем переделывать потом много раз и снял все, что было хоть под каким-то вопросом.

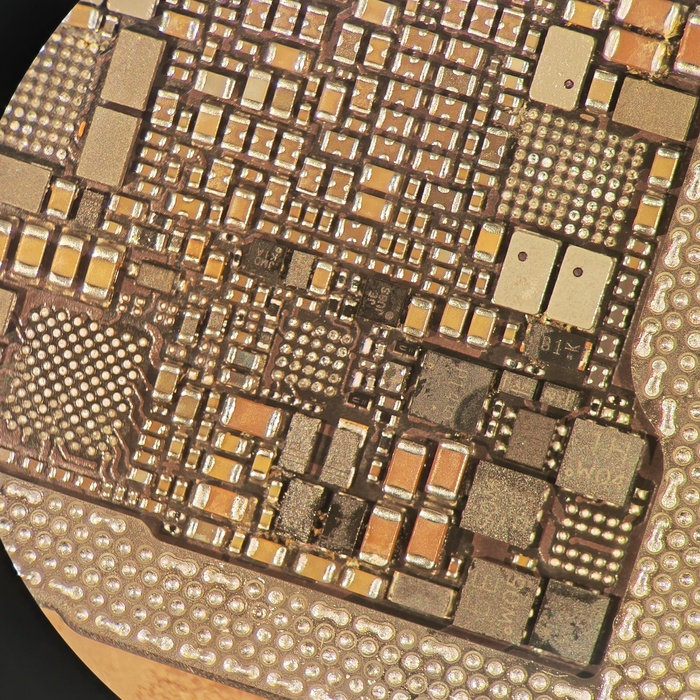

В Целом, не ошибся: где-то было совсем чуть-чуть, где-то посильнее подгнило, под несколькими микросхемами вообще не было окислов.

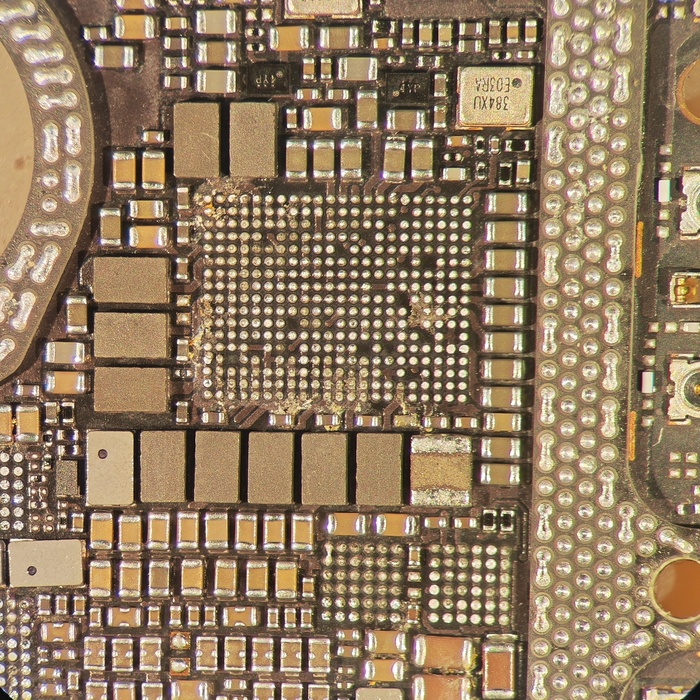

Не забываем, что на обратной стороне платы, под этими микросхемами, расположены другие микросхемы, у которых температура плавления припоя такая же, как и у этих. И при небольшом перегреве припой на них тоже расплавится, а из-за того, что, те микросхемы залиты компаундом, то оплавление припоя обязательно приведет к слипанию его под микросхемами.

Смотрим, что шары не вылезли из-под компаунда. Это конечно не 100% гарантия того, что процессор не придется все равно ошаривать, но настроение уже поднимает.

Убираем еще немного окислений под экранировкой

Накатываем шарики на половинки и спаиваем две платы.

Чуда не произошло и телефон не включился.

Потом я сделал перерывчик в работе и по возращению занялся аппаратом уже-по взрослому, с замерами. По одной из линий питания процессора не поднималось напряжение и было низкое сопротивление, а это значит, что что-то на этой линии коротит. К счастью, пробит оказался основной контроллер питания hi6421 gfcv810, а не процессор, в противном случае вся работа была бы проделана напрасно.

Находим донорскую плату с таким же контроллером, так же располовиниваем ее, чтобы добраться до контроллера и выпаиваем его

Потом устанавливаем на нашу плату.

Аппаратик включился

Но оказалась есть еще одна незадача(а потом и еще одна) – телефон не видится компьютером. Можно было бы зарядить отдельно АКБ и пусть по блютузу и вайфай скидываются данные. Но я подумал, что на него уже так много убито времени, что часом больше, часом меньше не сыграет роли.

Поэтому распаиваю опять платы

и нахожу отгнивший или снесенный фильтр по одной из линий data, которая идет от разъема питания. Восстанавливаем его.

Спаиваем обратно платы и идем…

восстанавливать контакты кнопки включения, которые сгнили аж до какого-то 7 или 8 слоя

Хорошо, что удалось доковырять до не сгнившего пенька и вывести оттуда дорожку.

P.S При ремонте ни один крипто-миллионер не пострадал

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Кому суждено быть повешенным — не утонет.

©Statham

В ремонте Doogee s60 lite, он упал и перестал включаться.

Владелец его отнес в сервис, где взяли полкило флюса, размазали по плате и хорошенько прожарили феном. Чуда почему-то не случилось, поэтому после этого выдали заключение – нужно менять материнскую плату.

Далее аппарат попал ко мне. А меня всегда интересовало, неужели хоть один телефон оживает после этих прожарок?! Это конечно риторический вопрос.

Телефон не включается, не определяется по USB, не имеет лишнего потребления, при подключении к блоку питания, а значит предстоит долгий, скрупулёзный ремонт, который возможен только в свободное от основных ремонтов время.

Сначала надо исправить то, что тут уже наремонтировали до меня. Ведь определить, что первично, а что уже последствия ремонта, не получится.

Снимаю флешку и проверяю не падает ли телефон в аварийный порт MTK USB. Тут мне не повезло, телефон не определяется компьютером. А микросхема памяти прекрасно читается и пишется на колодке программатора, а следовательно, она рабочая. Интересный факт – в брендах 3 эшелона чаще всего используются б/у EMMC, что видно по царапинам на пузе микросхемы. Нет, это не единичный случай, это закономерность.

Дальше рассматриваю самый вероятный вариант – отвал пайки под процессором после падения, поэтому выпаиваю процессор.

Несмотря на то, что скорее всего, плату жарили без соблюдения термопрофилей, я стараюсь не пренебрегать этим, пока не до конца понятно, что телефон уже не починить.

В одном из углов процессора видны следы отвалившейся пайки – это хороший знак. Можно предположить, что после установки CPU на место, ремонт успешно завершится.

Проц тут Mediatek MT6750, который достаточно хорошо прижился в бюджетных моделях

Немного о реболлинге. Телефоны много лет уже накатываю только пастой, у меня выходит ей быстрее, чем шарами, а качество такое же. Хотя думаю тут исключительно дело привычки. Устанавливаю микросхему под микроскоп, сверху кладу трафарет, совмещаю лунки и втираю паяльную пасту, излишки которой вытираю салфеткой. А потом на среднем потоке и при температуре ~220 градусов дую горячим воздухом, после чего образуются ровненькие шары.

Устанавливаю процессор по меткам на печатной плате и припаиваю на место. В состояние “до попадания в сервисы” телефон вернулся, но так и не заработал. теперь придется разбираться более углубленно.

Разумеется, именно на этот телефон нет схем, но на телефоны с похожим контроллером и процессором есть. Сразу есть небольшая загвоздка, и заключается она в том, что узнать, где нужные линии напряжения, которые формирует контроллер, можно только, если снять тот самый контроллер и вызвонить вручную куда идет каждая из необходимых шин.

Поэтому снимаю контроллер.

Распечатываю фото платы и уже там буду рисовать, где какие линии проходят.

После этого нужно будет проверить каждую из нужных линий на предмет короткого замыкания, а если и тут не повезет, то припаять контроллер и замерить по очереди, какое, из необходимых для старта напряжений, не поднимается.

Но нас ждала удача на первом этапе, потому что одна из линий, которая соединяет контроллер питания и процессор оказалась замкнутой, с сопротивлением ~2Ом. На этой шине сидит только процессор и пара конденсаторов. Для определения неисправного элемента на линии потребуется блок питания, устанавливаем на нем номинальное напряжение шины, и ограничение по току ~0.5А. После этого переделяем тепловизором неисправную деталь. В нашем случае им оказался непосредственно сам процессор.

Несмотря на то, что процессор очень популярный и у меня имелось несколько донорских плат, на которых он был, просто так его заменить нельзя. Он имеет несколько ревизий, которые несовместимы между собой. Поэтому придется “выжигать” КЗ в проце и надеяться, что он после этого еще и заработает. На ту же самую шину постепенно повышаем ток с 2А и выше, пока не пропадет замыкание.

После этого припаиваем контроллер питания и микросхему памяти. Телефон ожил, но с обрубленным функционалом: медленной зарядкой и нерабочим USB.

Далее заказываем на али нужный процессор с нужной ревизией, ждем месяц и получаем… другую ревизию (по случайному стечению обстоятельств, которая пригодится через месяц на другом телефоне). И пока наш братишка из поднебесной практикуется в красноречии и убеждении, меня в том, что это я криворукий, а не он хитрожопый, оформляю возврат. Второй раз не рискую заказывать, поэтому отдаю телефон с урезанным функционалом, но с дисконтом за ремонт.

Приходится себя убеждать в том, что подобные ремонты делаются ради скилла и более глубокого понимания принципов работы мобилок, но это не всегда так. Ведь часто сложные уникальные ремонты – это не типовая неисправность, разобравшись с которой 1 раз сможешь на ее ремонте заработать в дальнейшем, т.к чаще всего оказывается, что с такой проблемой больше ни одного устройства не попадет. Поэтому выходит, что если посчитать сколько зарабатывается в час на таких ремонтах, становится очень смешно и одновременно грустно, но пока не могу отказать себе в удовольствии тешить свое эго за счет неоправданно сложных ремонтов.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Телефон времен, когда Xiaomi был еще топ за свои деньги. Очень популярна была линейка Mi5-Mi5s, даже Mi6. Современные Mi уже не скупают в таком количестве. Может просто модельный ряд расширился, поэтому общее количество проданных устройств у бренда все больше, а вот запоминающихся моделей не особо, может люди переходят на другие бренды, может и вообще фантастический вариант – стали меньше ломаться. Но факт в том, что старые Mi все еще в ходу и до сих пор попадают в ремонт.

В данном случае, телефон когда-то хотели починить, потом забросили, а сейчас все-таки потребовались с него данные, и он попал ко мне.

Видно, что его уже усиленно хотел отремонтировать, но вроде без сильных повреждений, просто пытались что-то паять.

Первым делом, нужно подключить к блоку питания и посмотреть, как телефон реагирует.

У телефона паразитное потребление 90mA в первичных цепях. Это значит, что какой-то элемент неисправен, и будет выделять тепло при подаче питания.

Для локализации неисправности я пользуюсь тепловизором.

Так в динамике видно нагрев неисправного элемента. Им оказался контроллер питания Qualcomm PM8994.

Выпаиваем его термофеном

Углы у кремниевой микросхемы сколоты. Видимо, его уже пытался снять, но не очень уверенно.

Достаю чудо-коробочку, которая есть у каждого ремонтника и ищу в ней нужный контроллер.

Беру уже давно заезженный трафарет, который не смотря на свою потрепанность, еще смело отработает несколько лет, т.к площадь микросхем контроллеров маленькая и небольшие неровности металла не так критично влияют на качество накатки микросхем, как, например, у процессоров.

И паяльную пасту. Небольшой совет – не покупайте такую. Хоть там и написан классический состав, но в реале там напихано что-то странное. Если человек опытный, то использовать это можно, но второй раз такое покупать точно не буду.

Прижимаю микросхему трафаретом, сверху намазывается паста, убирается лишнее и после нагрева получаются такие ровненькие шарики.

Вычищаю плату от последствий предыдущих ремонтов. Мажу флюс на посадочные площадки, для более качественной пайки.

После того, как контроллер установлен на место, проверяем потребление от блока питания и наношу термопрокладки на все микросхемы, на которых они должны быть.

Теперь телефон включается и с него можно достать нужную информацию.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Первый в очереди Samsung A50, у которого после попадания воды не работает тачскрин.

Материнская плата у телефона была в идеале, немного покраснели индикаторы влаги, но в целом все без окислений. Неисправным оказался сам дисплейный модуль.

Счастливые обладатели Samsung’ов, когда сталкиваются с проблемами, связанными с дисплеями, недоумевают от стоимости запчастей даже на среднебюджетных моделях. Например, в A505, оригинальный модуль стоит ~4500р, а самое интересное, что со временем его цена практически не меняется. Есть китайские oled, но кто не любит возвраты, с ними даже не связываются. Чтобы уменьшить стоимость ремонта, попробую восстановить этот дисплей.

Соединительный шлейф тачскрина идет от основного шлейфа дисплея к стеклу матрицы. На первый взгляд все очень даже неплохо

но стоит только отклеить его и сразу проявляется причина, по которой не работает тач

Зачищаю от токопроводящего клея, которым соединены 2 шлейфа и перед нами несколько отгнивших контактов

которые восстанавливаю медными проводами

предварительно припаяв шлейфы между собой обычным свинцовым припоем

После проверки вклеиваю дисплей на место. Такие ремонты скорее исключения и чаще всего проблемные дисплеи просто меняются, потому что их нельзя отремонтировать.

Следующий аппарат в ремонте Samsung T525 – ветеран, но вполне еще подойдет для мультиков на YouTube.

Не включается, предварительно диагноз – неисправна микросхема памяти.

Подпаиваюсь по ISP и пробую зачитать информацию с флешки. Во-первых, чтобы проверить ее работоспособность. А во-вторых, если она окажется нерабочей, то считать интересующие нас разделы, которые помогут сэкономить время, потраченное на восстановление служебной информации, после замены микросхемы памяти.

Проблема действительно оказалась в EMMC, у которой ресурсы записи подошли к концу, но мне повезло, потому что в планшете стоит Toshiba. У разных производителей памяти она  выходит из строя по-разному. У Тошибы, при нерабочей  микросхеме, можно еще считать данные на программаторе, а вот у Samsung уже вряд ли. Вычитав калибровки сети из старой микросхемы, можно менять ее на новую. Но для этого нужно сначала избавиться от предыдущей.

Чаще всего я просто выпаиваю микросхемы, но тут рядом печально известный процессор Qualcomm Snapdragon 800 MSM8974, поэтому решил лишний раз не греть плату, а просто выпилить EMMC дремелем.

Такой огрызочек получается после процедуры

остается только паяльником и оплеткой убрать старые шарики и остатки мягкого самсунговского компаунда.

Беру рабочую микросхему, предварительно записываю на программаторе туда загрузчик, разметку и EFS-зону и впаиваю на место старой.

Теперь нужно прошить планшет сервисной прошивкой и все отлично работает. Микросхема была на 32Gb и увеличение памяти стало небольшим бонусом при ремонте.

И напоследок, не очень популярный планшет Samsung T715, который “прикурил” от какой-то кривой зарядки и теперь быстро разряжается.

Планшет, по моде тех лет, разбирается через дисплей, что усложняет его ремонт. Но чтобы не рисковать дисплеем, нам поможет одна хитрость – отклеивается задняя крышка и этого вполне хватит, чтобы добраться до интересующих нас частей на плате.

Подключаю его к блоку питания и вижу паразитное потребление в выключенном состоянии больше полампера

Осматриваю тепловизором плату и сразу видно – греющийся контроллер заряда, который вышел из строя от некачественного зарядного устройства.

Аккуратненько отстегиваю все шлейфы на нижней части платы и подсовываю металлическую пластинку в место, где будет происходить пайка, чтобы не образовалось пятно на дисплее от перегрева термофеном.

Выпаиваю контроллер заряда. Даже невооруженным взглядом видна обгорелая часть на микросхеме.

Зачищаю посадочную площадку и устанавливаю новый чарджер, предварительно накатав на него свинцовые шарики трафаретом и паяльной пастой.

На всякий случай проверяю на предмет лишнего потребления

Теперь можно склеивать крышку и отправлять в другой город.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Изначально телефон искупался в воде и через какое-то время пропала подсветка. Вообще, проблемы с подсветкой достаточно распространённое явление при ремонте телефонов. И чаще всего, есть ряд типовых решений, к которым прибегаешь во время ремонта. Но так бывает только когда телефон попал сразу к тебе, а вот если его кто-то уже “ремонтировал”, то и начинается самое интересное.

Над этим Хуавеем немного надругались

Фото трудно передать, но плата практически винтом. Люди снимали защитный экран и, видимо тянули его, параллельно с этим нагревая термофеном. Но т.к текстолит из-за нагрева становится более “мягким”, то вместе с отрыванием металлического экрана гнется материнская плата. Ну если вы его все равно выкинули, то хотя бы не грели плату, а просто откусили бы кусачками.

Но гореремонтнечки так просто не сдаются и продолжали чинить до победного.

Половину микросхем снимали, флюс не оттерли, каких-то перемычек наставили.

Сначала я думал, что снимали они все рандомно. Ведь не было никакой связи между изначальной проблемой – не показывающим дисплеем и теми узлами, в которые они залезли.

Со стороны проца снимали: контроллер зарядки, контроллер быстрой зарядки, микросхему подсветки. И с обратной стороны платы - питание передатчика.

Было отчетливо слышно, что телефон загружается, только отсутствует изображение и подсветка, но мне не давало покоя логика предыдущего сервиса.

И тут я достал тепловизор и все встало на свои места. Оказалось, что во время включения все эти микросхемы нагреваются, особенно сильно регулятор напряжения передатчика. А раз нагреваются, значит неисправны. Но НЕТ!!! Это в корне неправильно! Потому что физика – бессердечная сука и выделение тепла микросхемами, при их работе, это абсолютно естественный процесс и чем большие токи и напряжения воздействуют на микросхему, тем больше этого тепла и выделяется, частично для этого в телефонах и используются защитные экраны на плате. Особо нагревающиеся микросхемы рассеивают тепло через термопрокладки на экран, а тот в свою очередь на всю плату и на корпус. И за счет этого микросхемы не выходят из строя через месяц работы.

Преступление раскрыто, теперь можно со спокойной совестью приступить непосредственно к ремонту.

Оттерев весь флюс с платы. И проверив, что выходное напряжение на микросхеме подсветки не формируется, снимаю ее и впаиваю на это место новую.

Включаю телефон, вижу заветные ~16V. Но тут я уже насторожился, ведь в другом сервисе снимали эту микросхему, а когда телефон попал ко мне, то она была неисправная. Я, конечно, допускаю, что они могли ее не менять, а просто реболлить… Подключаю экран и сгорает предохранитель по подсветке. Отключаю аккумулятор и замеряю сопротивление на линии подсветки с подключенным дисплеем. оказывается, что там короткое замыкание, а с отключенным – нет.

Решил попробовать восстановить этот дисплей, хотя, чаще всего так не делаю, т.к вода затекает обычно в место крепления шлейфа дисплея к стеклу матрицы, а там делать особо нечего.

Выклеиваю его, действительно дисплей залит, об этом говорят разводы на всей подложке.

А вот и наше замыкание на подсветке

Убираю окисления, пропаиваю мелочь вокруг

и восстанавливаю дорожку подсветки

которая и коротила на корпус, из-за которой и сгорал драйвер подсветки, из-за которой и перерыли полтелефона.

Нижнюю плату тоже зацепило водой, но это уже мелочи.

Собираю, тестирую. Дисплей, конечно, с разводами оказался после воды, но менять его уже не стали, работает, да и ладно.

Я иногда думаю: “вот бы во всех сервисах работали сплошь профики, людям не приходилось бы бегать в 3 сервиса, а потом выбрасывать телефон, потому что его зачинили до такого состояния. Каждый второй клиент не был бы подозрительным, когда приносил тебе технику в ремонт, думая, что и тут его кинут”, а потом вспоминаю, что ведь в каждой второй сфере такой бардак и понимаю, что глобально на это никак не повлиять, остается просто делать свою работу.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк
