Несмотря на всю свою легендарность, s3 все равно остается самсунгом, соответственно имеет те же проблемы, как и другие самсунги.

В данном случае неисправна микросхема emmc. Симптомы могут быть разные: зависает во время работы, не прошивается, висит на логотипе Samsung, не включается. Список можно продолжить и другими, менее популярными случаями, но исход один – замена флешки.

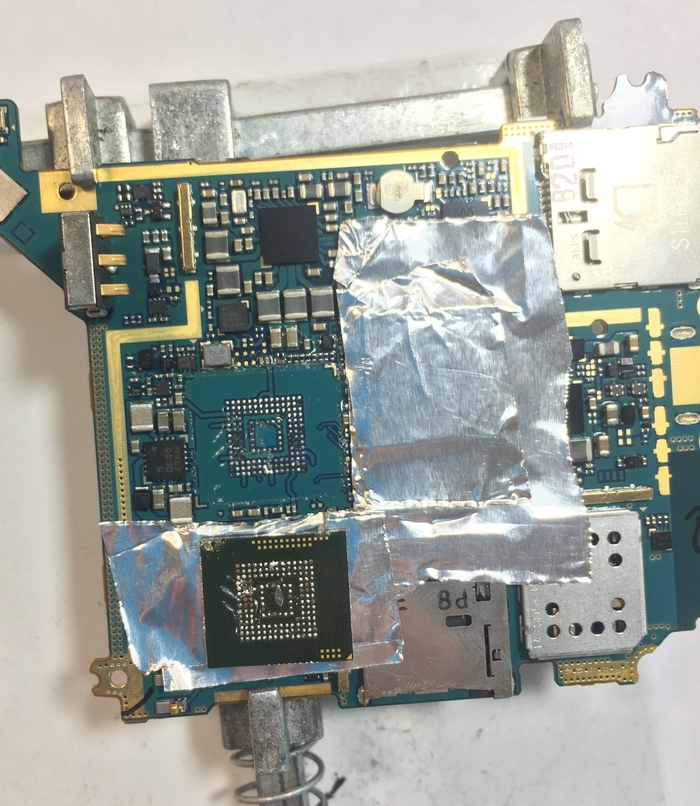

Подготовленная плата к работе. Я последнее время все, что не хочется перегреть, закрываю фольгой, для успокоения души поставил теплоотвод на процессор. Но, честно говоря, это все больше перестраховка, потому что соблюдая термопрофиль микросхемы рядом не перегреются и без охлаждения, а если не соблюдать вообще, то и охлаждение не поможет. Так что это все больше по привычке.

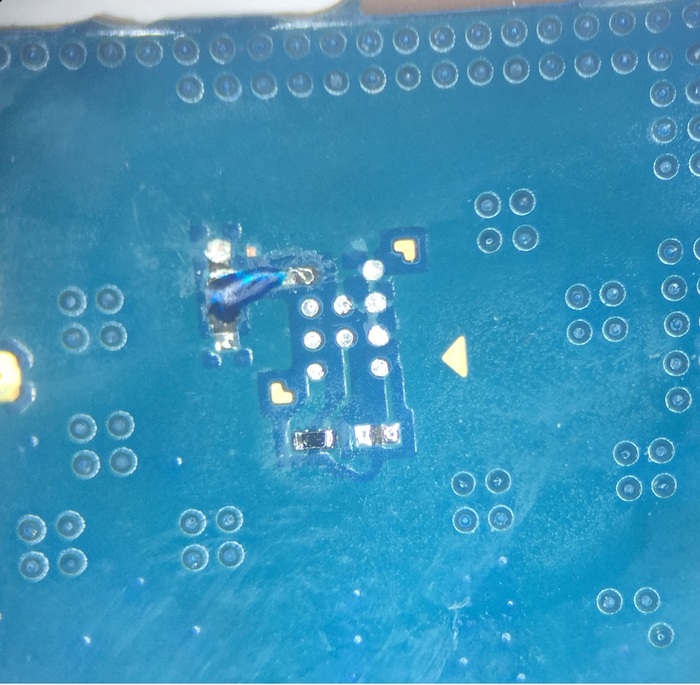

Греем феном сверху и аккуратненько снимаем микросхему. Не стоит сильно переживать, когда первое время у вас будут отрываться задействованные контактные площадки на плате от недогрева. В данном случае оторвались только неиспользуемые. Это все придет с опытом и со временем от легкого прикосновения скальпеля будет понятно, когда уже микросхема отпаялась и можно дергать, а когда еще нет

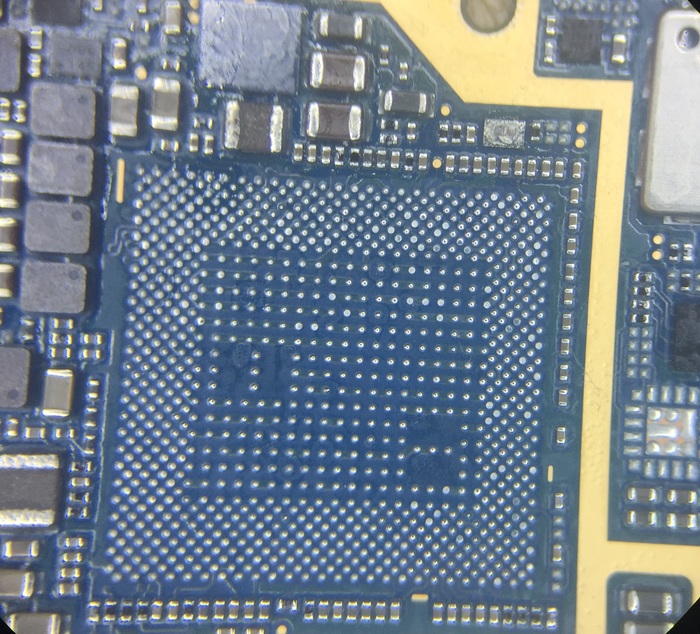

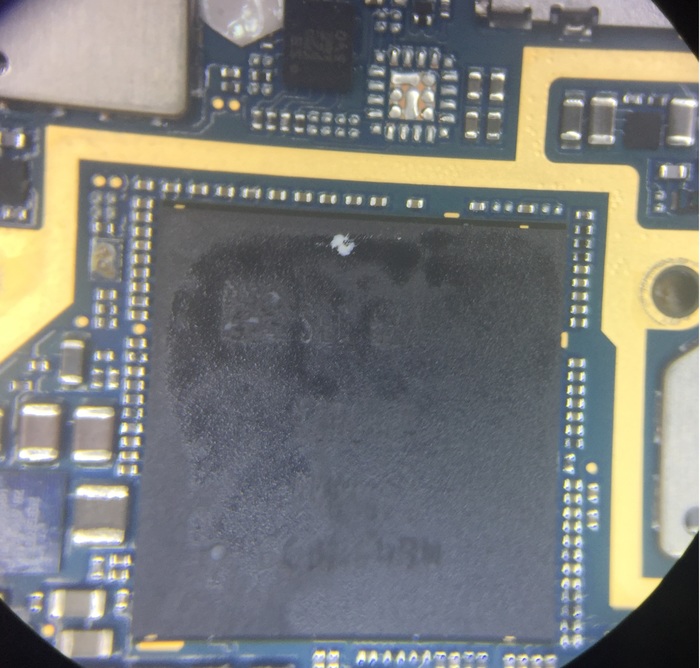

Отчищаем с платы компаунд. Можно феном и зубочисткой – на самсунгах он достаточно мягкий. Можно оплеткой и паяльником. Дело вкуса.

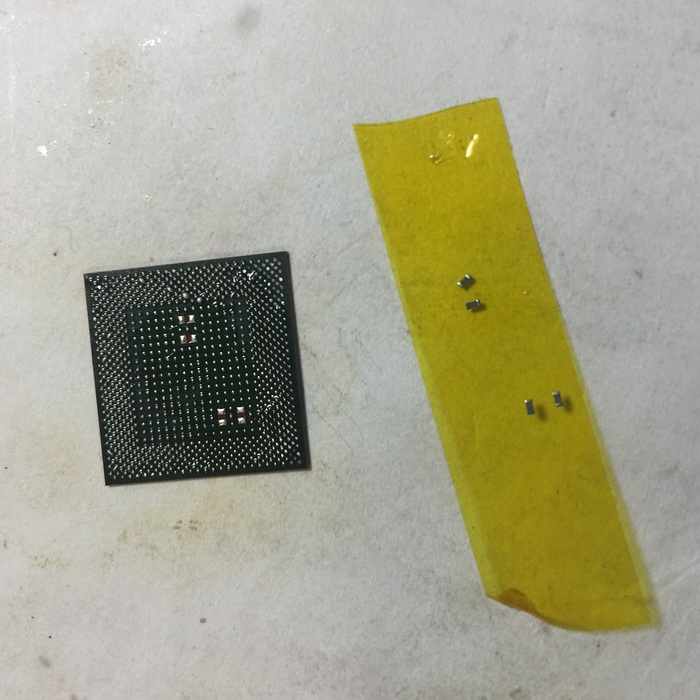

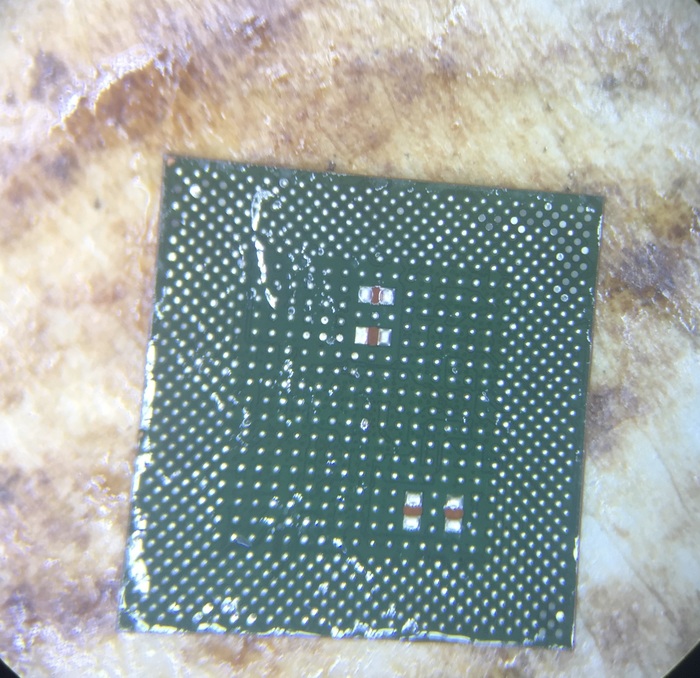

Очищенная микросхема. Первым делом конечно ее стоит подкючить к программатору и посмотреть, возможно ли считать родной раздел EFS, но по опыту, микросхемы фирмы Samsung, умирают окончательно и определяются только с тестпоинтом – нам это особо не надо. Хотя в дефицитные времена некоторые мертвые флешки можно разбрикать программатором и они какое-то время послужат.

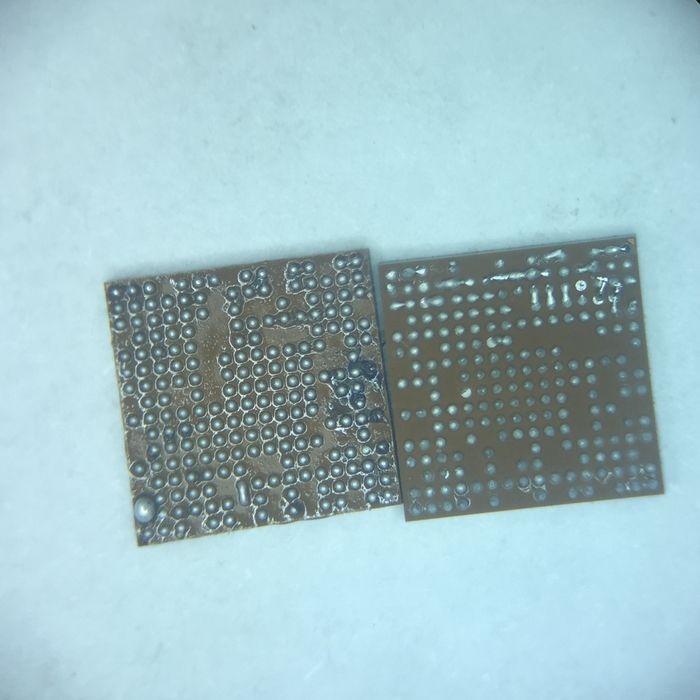

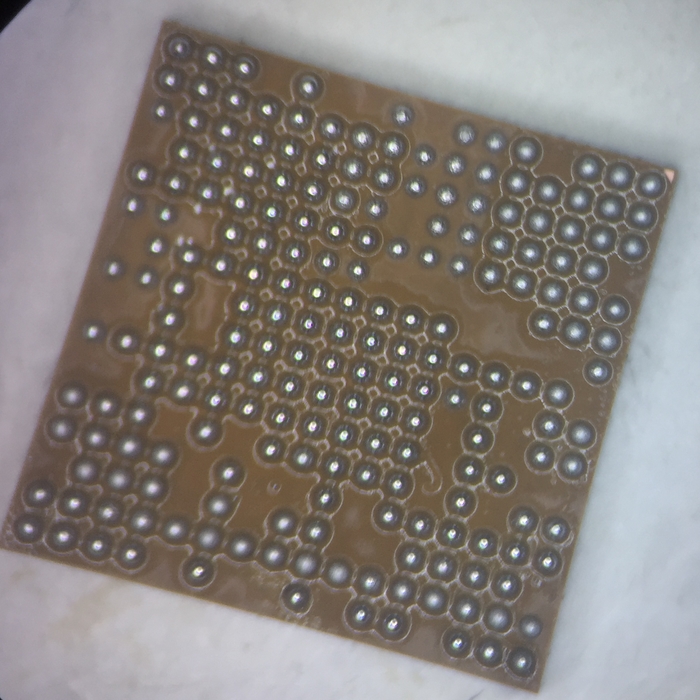

Ошариваем микросхему с донора.

Цепляем ее к этой конструкции, основным компонентом которой является Z3X-box. Прописываем кусочки дампа.

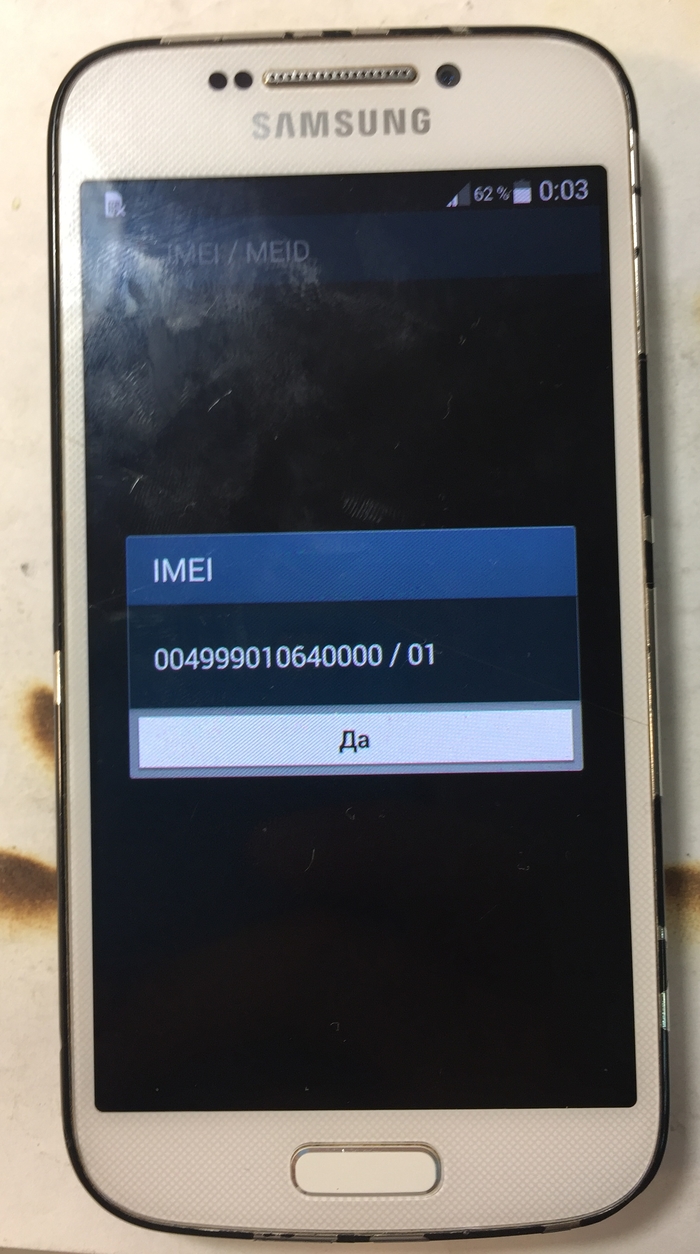

Впаиваем обратно микросхему. Далее происходит магия с восстановлением сети.

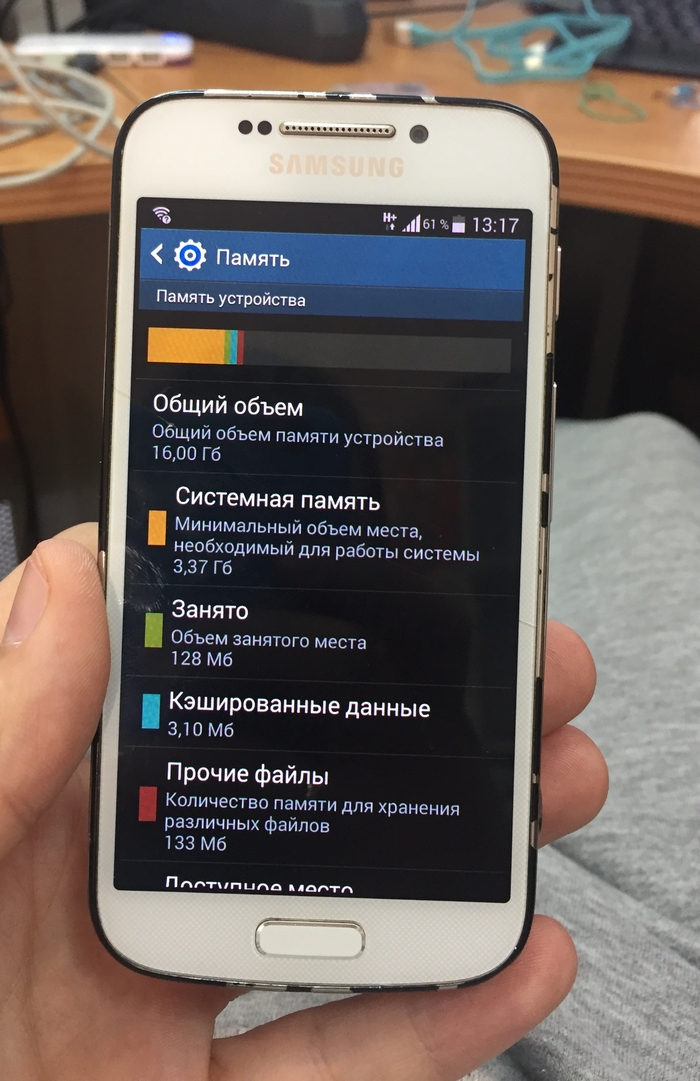

В итоге получаем рабочий аппарат, который к слову, до сих пор еще актуален.

всем хороших выходных!

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

Если не углубляться в возможные варианты данной проблемы, то основной причиной почему телефон не видит сим-карту, конечно же является физическое повреждение коннектора сим.

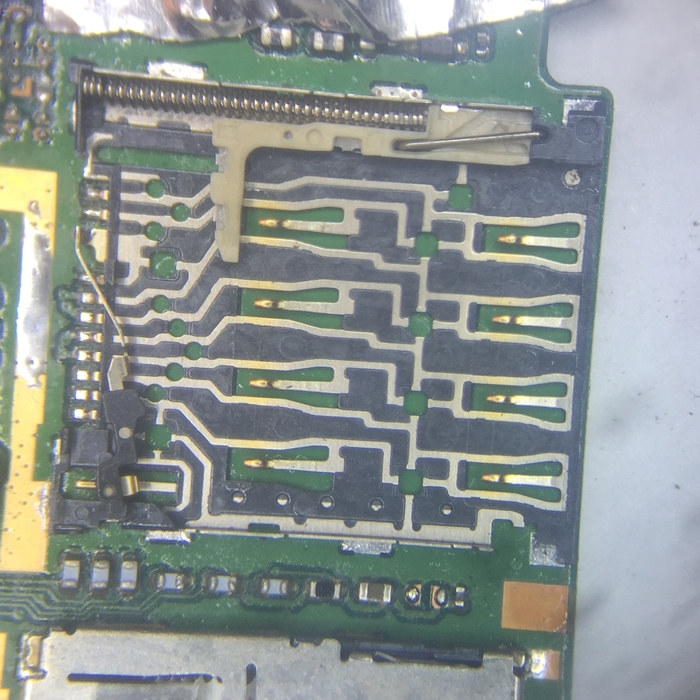

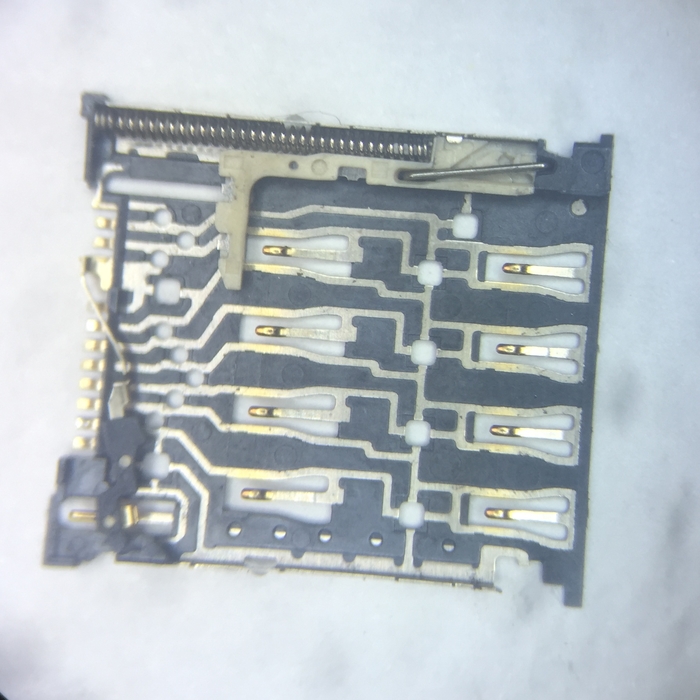

Так выглядит разобранный сим-лоток, с уже отвалившимися тремя и погнутыми еще тремя контактами. Специально разобрал его, не выпаивая из платы, чтобы нагляднее было видно.

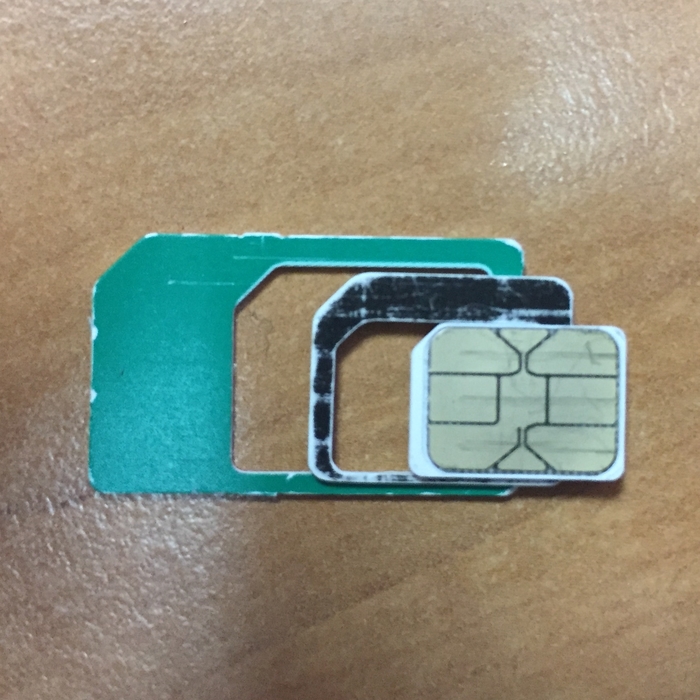

Разумеется, виновником таких поломок зачастую является сам владелец – не так и не то вставил, потом начал вытаскивать, дернул и сломал. Но также львиная доля от подобного дефекта принадлежит переходникам от симок.

Не спрашивайте меня зачем люди постоянно вытаскивают симки из телефонов туда-сюда, но со временем сим в преходнике начинает не плотно держаться и при очередном извлечении сим с переходником разделяется, и краями преходника вырываются контакты сим-ридера.

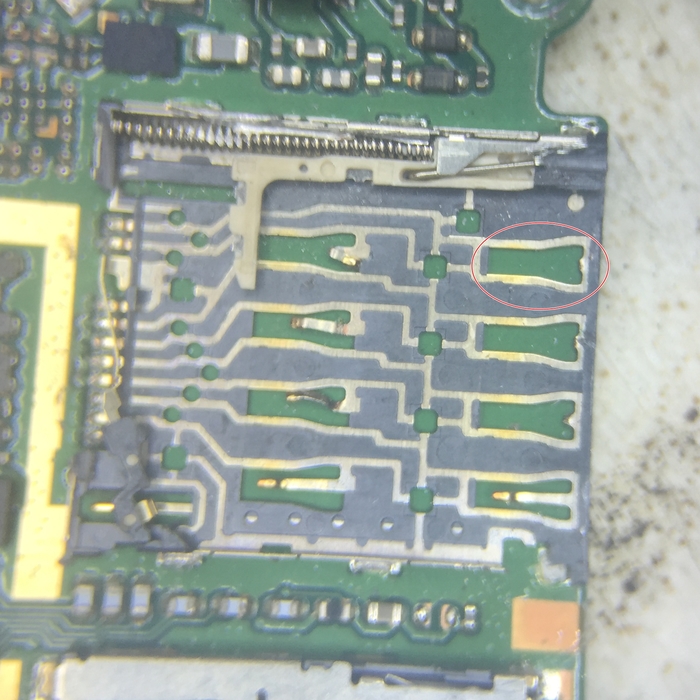

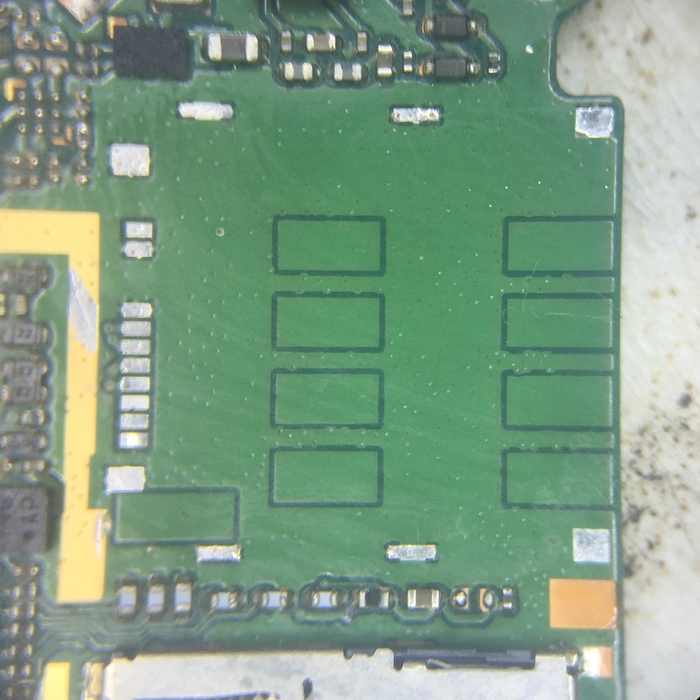

Выпаиваем старый лоток, убираем остатки припоя.

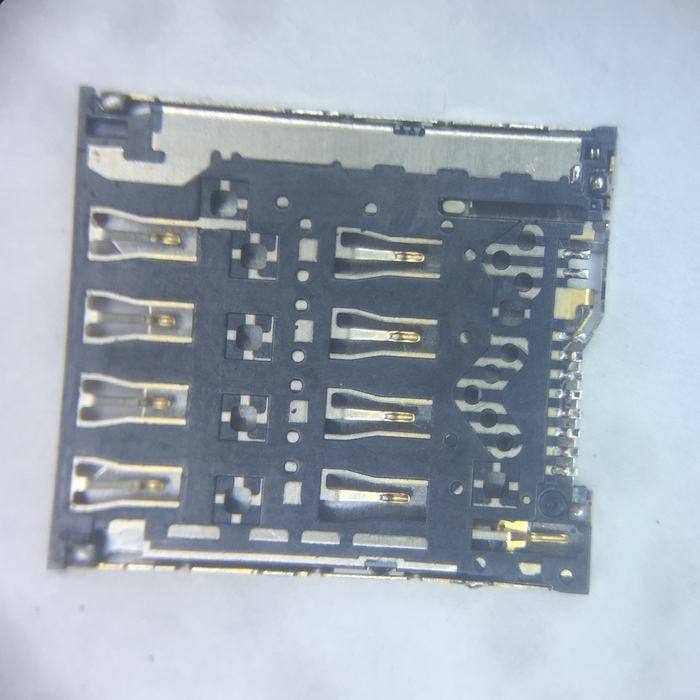

Берем новый сим-коннектор, залуживаем контакты.

Чтобы нормально припаять и ничего вокруг не перегреть снимаем верхнюю металлическую часть лотка.

Припаиваем на плату контакты.

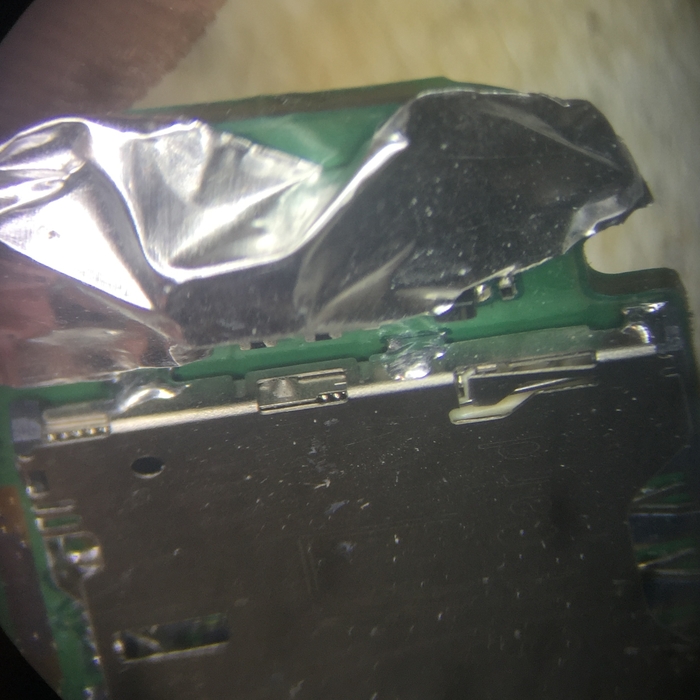

Потом собираем верхнюю закрывающую часть и опаиваем массу хорошенько, чтобы лоток не отвалился от платы, когда в него будут вставлять симку.

Т.к проблема была очевидная, то никаких сюрпризов после включения телефона меня не ожидало – все заработало

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

Планшет выдавал ошибки при прошивке родным флешером UPGRADE DOWNLOAD, связанные с флешкой.

Этой информации достаточно для ремонта. Вариантов возникновения таких ошибок несколько: проблемы с питанием флешки, нет связи проц-флеш, неисправна сама микросхема памяти.

В ремонте электронных гаджетов самое главное это внимательность и аккуратность, а знания и опыт придут со временем. Разбираем, видим чистую плату, никаких особых повреждений на корпусе не было. Из всего этого можно сделать вывод, что проблема именно в самой EMMC. Если очень хочется, то можно поискать схему на планшет, которую скорее всего не найдете. Если повезет найти схему на похожую плату на том же проце/контроллере питания, то будете знать где померить питание флешки и убедившись в том, что оно присутствует – будете снимать ее. Но это все теория, а на практике все чуть проще.

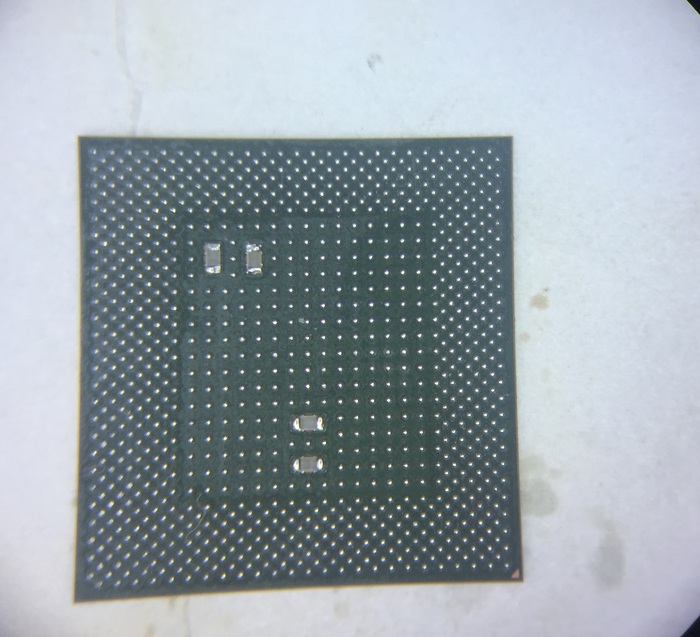

Снимаем флешку

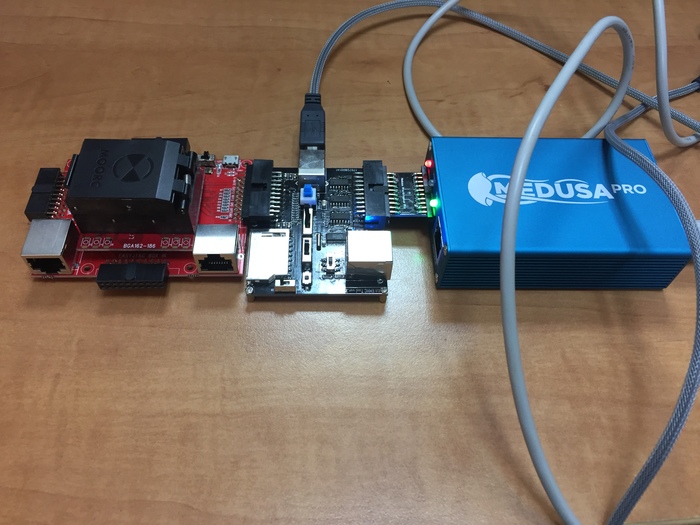

подцепляем ее в вот этому конструктору из программатора и колодки

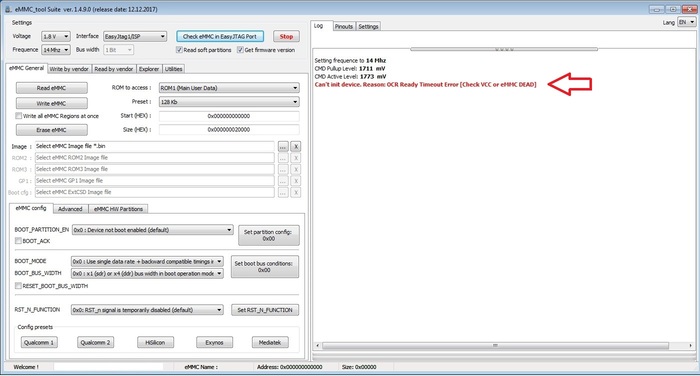

Пробуем законнектить микросхему, но видим печальную картину – она не определяется вообще. Время сэкономлено, причина выявлена

Берем рабочую флешку, прописываем загрузочные регистры программатором

впаиваем на плату.

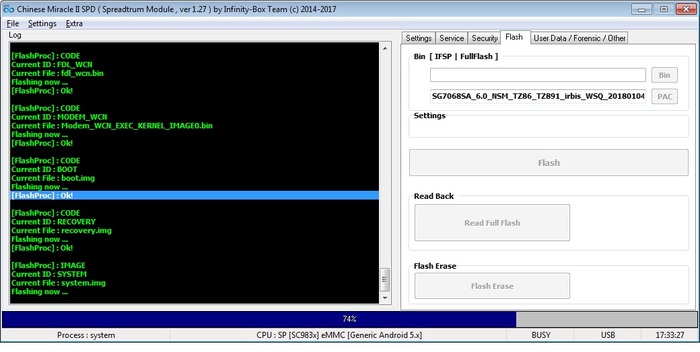

Дальше уже шьем голую прошивку через USB.

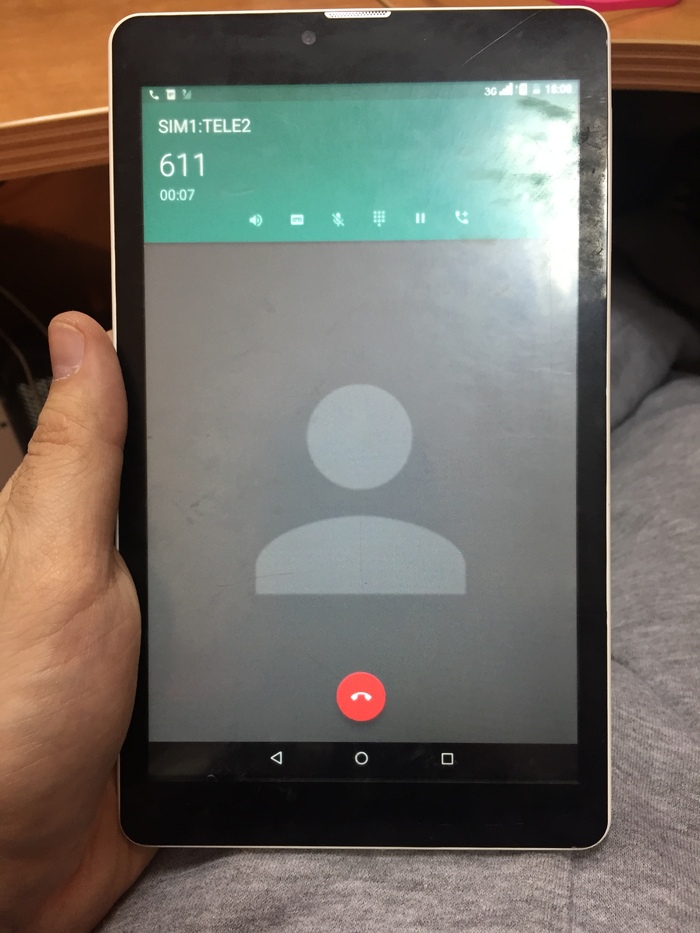

Телефон включится, но без сети. На просторах интернета находим под наш планшет Nvram с калибровками сети и восстанавливаем родной имей.

Кстати, планшет был Irbis TZ891, но особого значения это не имеет. Замена Emmc на Spreadtrum очень похожа друг на друга, особенно на подобных планшетах и телефонах

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

P.S: ищу копирайтера

Моторола, как и блэкберри, всегда была ориентирована больше на американский рынок. Даже не смотря на пик популярности V3, E398, L7, в свое время в России, это была лишь малая часть от объема мировых продаж. Но сейчас не 2006, поэтому моторол на прилавках у нас почти нет.

Т.к устройств мало, соответственно и в ремонт они заходят крайне редко.

Motorola XT1254 не включается. компьютером определяется qualcomm hs-usb qdloader 9008. Проблема имеет несколько вариантов решения, но в нашем случае неисправна микросхема памяти.

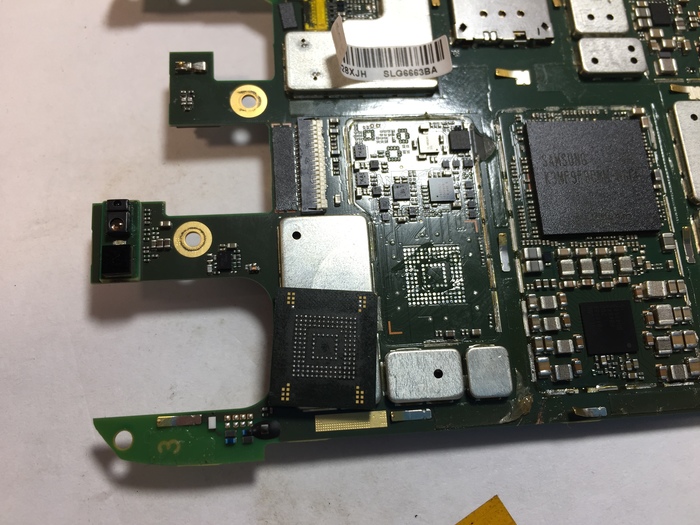

Снимаем микросхему флеш.

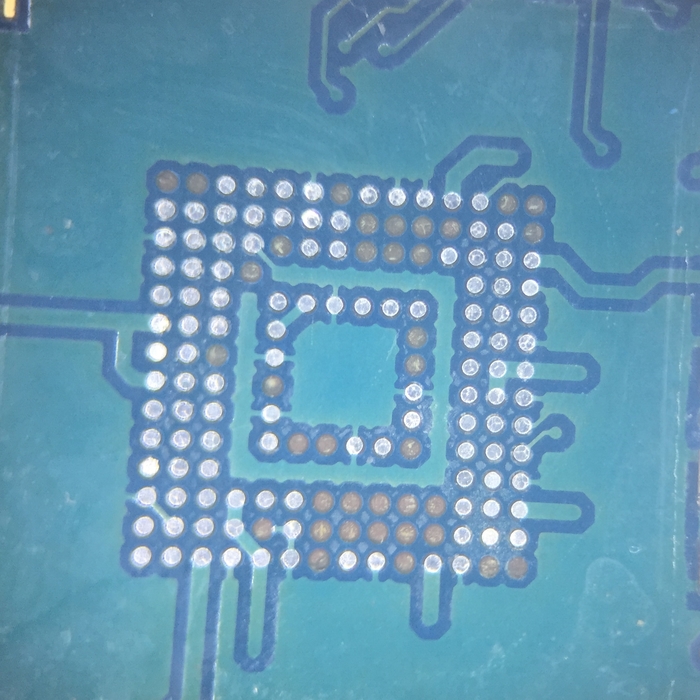

Чистим посадочные площадки.

Очень хорошо, что флешка тут не Samsung, иначе бы, скорее всего, мы не восстановили бы данный аппарат. Потому что для его оживления необходим 1 раздел с родной флешки,а самсунги когда умирают, то с них ничего не считать уже.

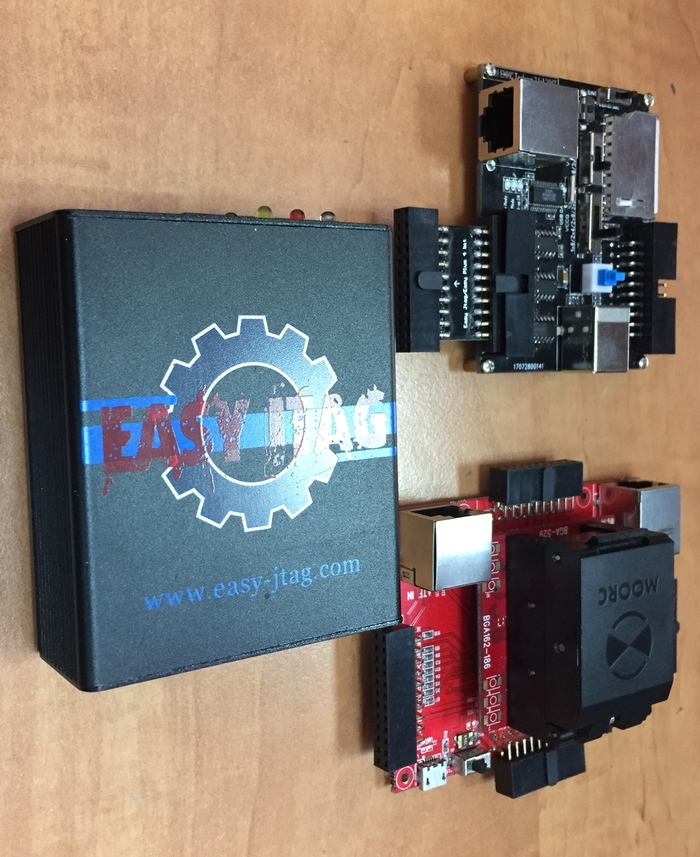

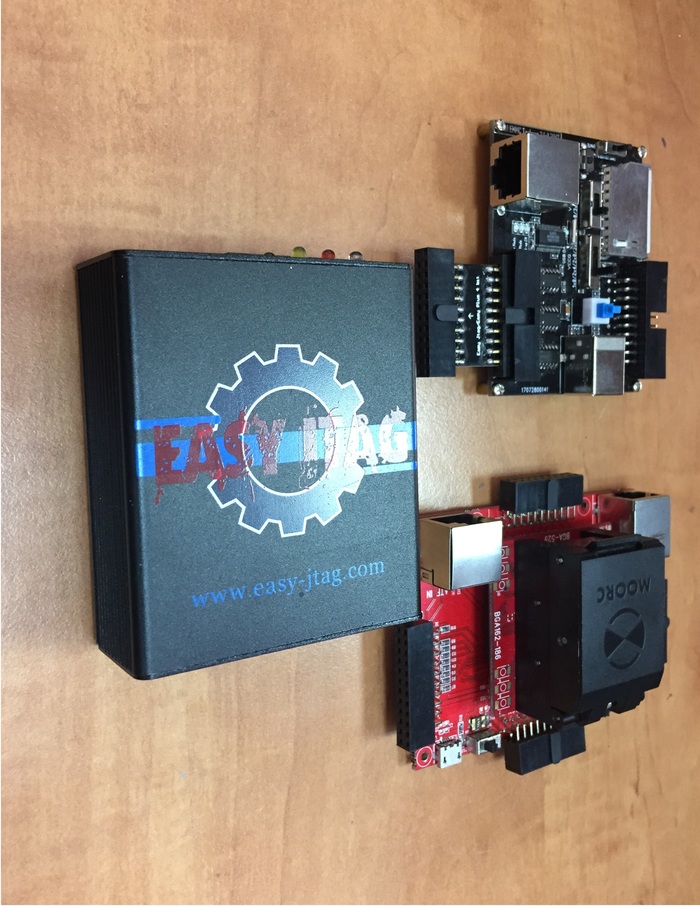

Берем вот такую коробочку, считываем нужные разделы с родной флешки. Чтобы аппарат включился без сети достаточно 1го раздела (остальное поправится другим программатором), но т.к у нас родная флешка считалась полностью без проблем, то просто вливаем полный дамп в новую и не запариваемся с восстановлением сети.

Мажем флюсом, и припаиваем новую флешку.

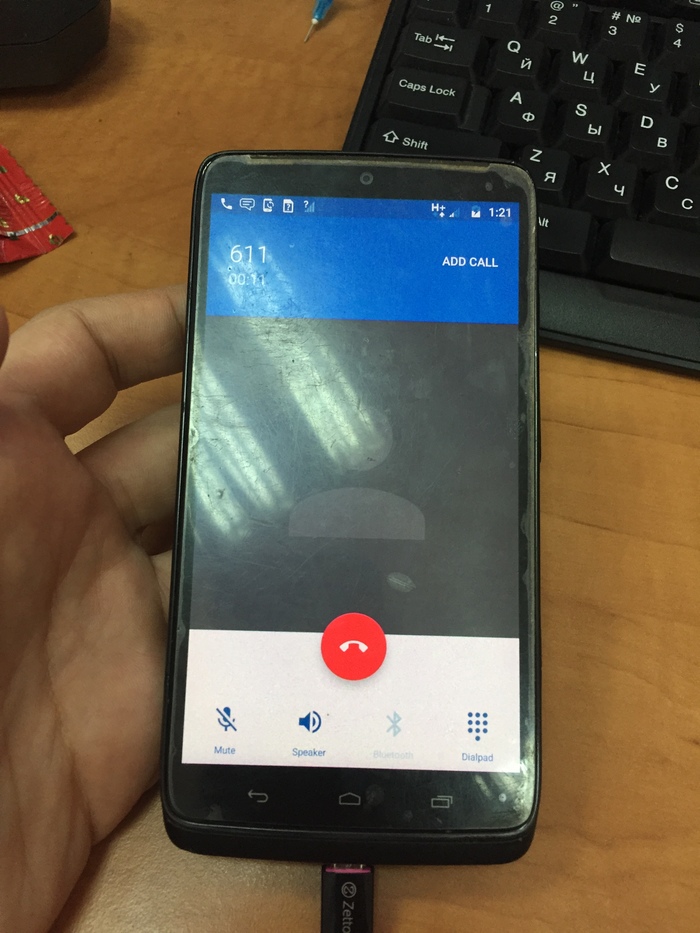

Прошиваем последней стоковой прошивкой. И радуемся вместе с клиентом рабочему телефону.

Нахожусь в г. Санкт-Петербург, с вопросами (если ты нормальный новичок и тебя ото всюду пинают - пиши, постараюсь помочь) и предложениями - verified.service.spb@gmail.com
