Ремонт Самсунгов

Первый в очереди Samsung A50, у которого после попадания воды не работает тачскрин.

Материнская плата у телефона была в идеале, немного покраснели индикаторы влаги, но в целом все без окислений. Неисправным оказался сам дисплейный модуль.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Счастливые обладатели Samsung’ов, когда сталкиваются с проблемами, связанными с дисплеями, недоумевают от стоимости запчастей даже на среднебюджетных моделях. Например, в A505, оригинальный модуль стоит ~4500р, а самое интересное, что со временем его цена практически не меняется. Есть китайские oled, но кто не любит возвраты, с ними даже не связываются. Чтобы уменьшить стоимость ремонта, попробую восстановить этот дисплей.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Соединительный шлейф тачскрина идет от основного шлейфа дисплея к стеклу матрицы. На первый взгляд все очень даже неплохо

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

но стоит только отклеить его и сразу проявляется причина, по которой не работает тач

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Зачищаю от токопроводящего клея, которым соединены 2 шлейфа и перед нами несколько отгнивших контактов

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

которые восстанавливаю медными проводами

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

предварительно припаяв шлейфы между собой обычным свинцовым припоем

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

После проверки вклеиваю дисплей на место. Такие ремонты скорее исключения и чаще всего проблемные дисплеи просто меняются, потому что их нельзя отремонтировать.


Следующий аппарат в ремонте Samsung T525 – ветеран, но вполне еще подойдет для мультиков на YouTube.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Не включается, предварительно диагноз – неисправна микросхема памяти.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Подпаиваюсь по ISP и пробую зачитать информацию с флешки. Во-первых, чтобы проверить ее работоспособность. А во-вторых, если она окажется нерабочей, то считать интересующие нас разделы, которые помогут сэкономить время, потраченное на восстановление служебной информации, после замены микросхемы памяти.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Проблема действительно оказалась в EMMC, у которой ресурсы записи подошли к концу, но мне повезло, потому что в планшете стоит Toshiba. У разных производителей памяти она  выходит из строя по-разному. У Тошибы, при нерабочей  микросхеме, можно еще считать данные на программаторе, а вот у Samsung уже вряд ли. Вычитав калибровки сети из старой микросхемы, можно менять ее на новую. Но для этого нужно сначала избавиться от предыдущей.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Чаще всего я просто выпаиваю микросхемы, но тут рядом печально известный процессор Qualcomm Snapdragon 800 MSM8974, поэтому решил лишний раз не греть плату, а просто выпилить EMMC дремелем.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Такой огрызочек получается после процедуры

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

остается только паяльником и оплеткой убрать старые шарики и остатки мягкого самсунговского компаунда.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Беру рабочую микросхему, предварительно записываю на программаторе туда загрузчик, разметку и EFS-зону и впаиваю на место старой.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Теперь нужно прошить планшет сервисной прошивкой и все отлично работает. Микросхема была на 32Gb и увеличение памяти стало небольшим бонусом при ремонте.


И напоследок, не очень популярный планшет Samsung T715, который “прикурил” от какой-то кривой зарядки и теперь быстро разряжается.


Планшет, по моде тех лет, разбирается через дисплей, что усложняет его ремонт. Но чтобы не рисковать дисплеем, нам поможет одна хитрость – отклеивается задняя крышка и этого вполне хватит, чтобы добраться до интересующих нас частей на плате.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Подключаю его к блоку питания и вижу паразитное потребление в выключенном состоянии больше полампера

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Осматриваю тепловизором плату и сразу видно – греющийся контроллер заряда, который вышел из строя от некачественного зарядного устройства.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Аккуратненько отстегиваю все шлейфы на нижней части платы и подсовываю металлическую пластинку в место, где будет происходить пайка, чтобы не образовалось пятно на дисплее от перегрева термофеном.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Выпаиваю контроллер заряда. Даже невооруженным взглядом видна обгорелая часть на микросхеме.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

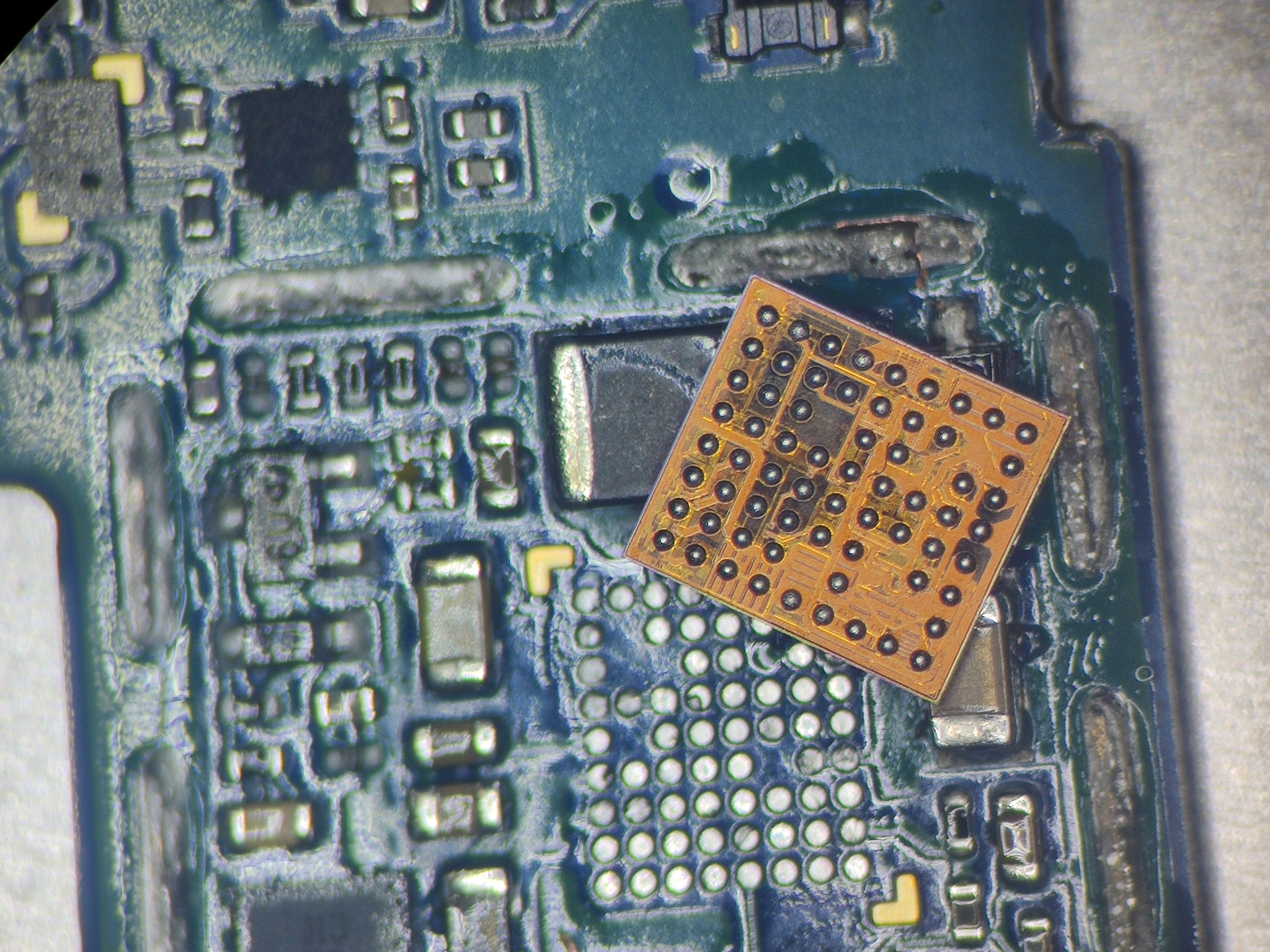

Зачищаю посадочную площадку и устанавливаю новый чарджер, предварительно накатав на него свинцовые шарики трафаретом и паяльной пастой.

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

На всякий случай проверяю на предмет лишнего потребления

Ремонт Самсунгов Ремонт техники, Ремонт телефона, Samsung, Санкт-Петербург, Пайка, Bga, Гифка, Длиннопост

Теперь можно склеивать крышку и отправлять в другой город.



нахожусь в г. Санкт-Петербург.

Источник моя группа вк
