Такие телефоны уже практически не носят в ремонт, но когда-то Lenovo P780 с “плавающей” сетью приносили чуть ли не каждую неделю. Может быть разнообразия телефонов было меньше и все выбирали из пары десятков трубок, а может процент брака был большой у конкретной модельки. Так что проблема типовая и никакая супер-диагностика тут не требуется – нужен реболлинг процессора.

Устанавливаем плату в платодержатель, на всякий случай закроем стоящую рядом флешку фольгой.

Все-таки работа с компаундом требует особой осторожности в ремонте мобилок и чтобы не делать лишнюю работу приходится перестраховываться.

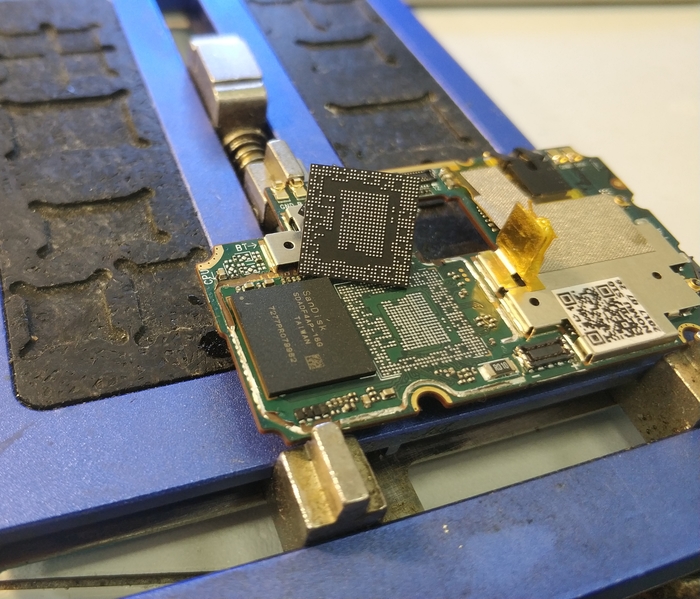

Берем обычный термофен без нижнего подогрева и снимаем процессор, постепенно прогревая по всему периметру микросхему.

Дальше нам потребуется постоянно пополняемый набор трафаретов, в котором всегда можно найти нужный рисунок, самая обычная паяльная паста за 200рублей с али и такая же лопатка за 100.

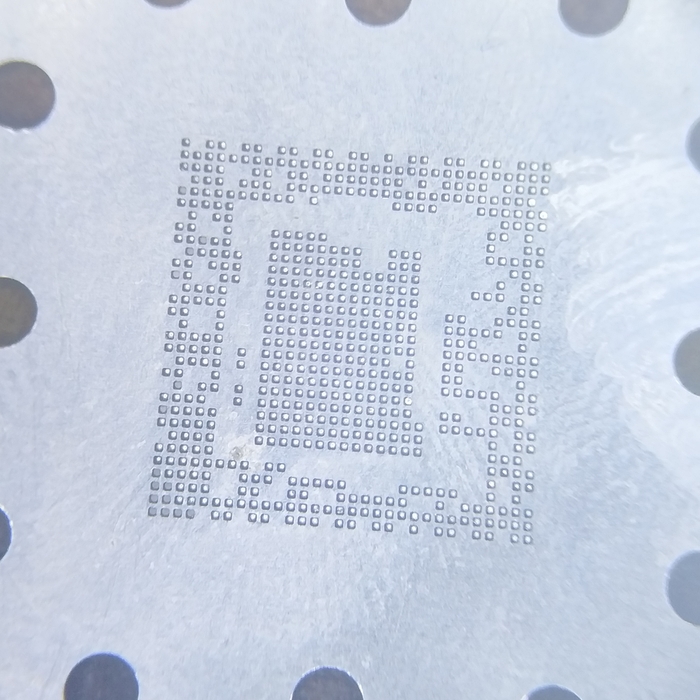

Находим нужный рисунок на трафарете,под микроскопом наносим пасту и греем феном. Шары получаются достаточно ровными для такого размера микросхемы.

А дальше просто устанавливаем микросхему на плату и на подходящем термопрофиле припаиваем ее.

На выходе имеем стабильную сеть без периодических отвалов.

P.S: да, люди готовы потратить на ремонт этого барахла ~2к, вместо покупки на барахолке неизвестного барахла за те же деньги.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

В ремонте водоплавающий Xiaomi Note 5

Подключаем к блоку питания и на голой плате имеется весьма неприятное потребление в выключенном состоянии.

По очереди будем снимать все, куда скорее всего добралась вода

Контроллеры питания

с обратной стороны платы микросхема EMCP в 254 сокете

коннектор дисплея

Без микросхем на плате отсутствует паразитное потребление, а это уже неплохой знак, хоть и не отличный.

Ошариваем снятые микросхемы, предварительно убрав припой с платы и отчистив ее от окислов и коррозии

Так же поступаем и с флешкой

Между тем, забавный факт, микросхема памяти явно менянная, и прошивка стоковая, как позже выяснялось без модификаций загрузчиков. Т.е кто-то все-таки имеет сервисные прошивки на Xiaomi и успешно их применяет…Остается только позавидовать людям, потому как замена emmc на актуальных моделях xiaomi для большинства ремонтников невозможна. Есть еще конечно вариант, что б/у флешку для экономии производства установили на заводе, но это совсем как-то мелковато для производителя.

Сам шлейф дисплея тоже немного подъело – пропаиваем и его.

После всех усилий телефон так и не заработал, а значит вода все же если не убила процессор, то хотя бы попала под него.

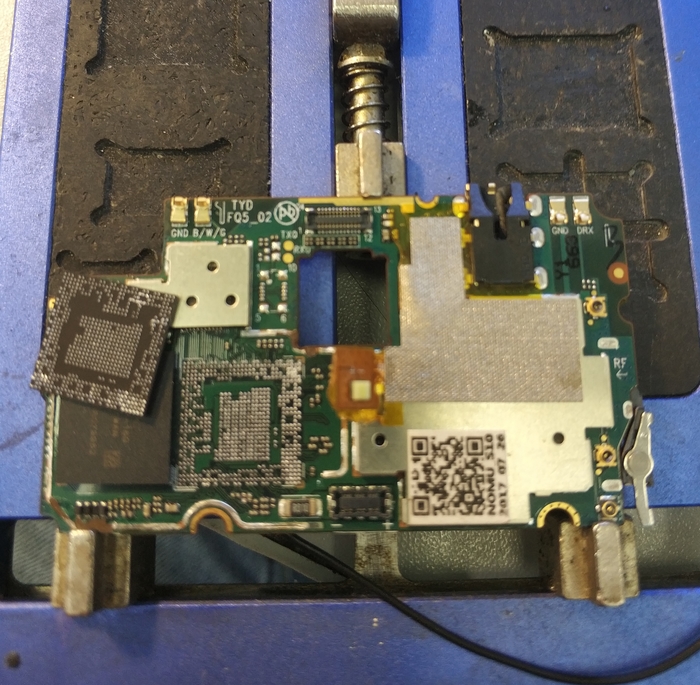

Выпаиваем CPU – так и есть, остатки водички повсюду

Убираем все лишнее, ошариваем проц

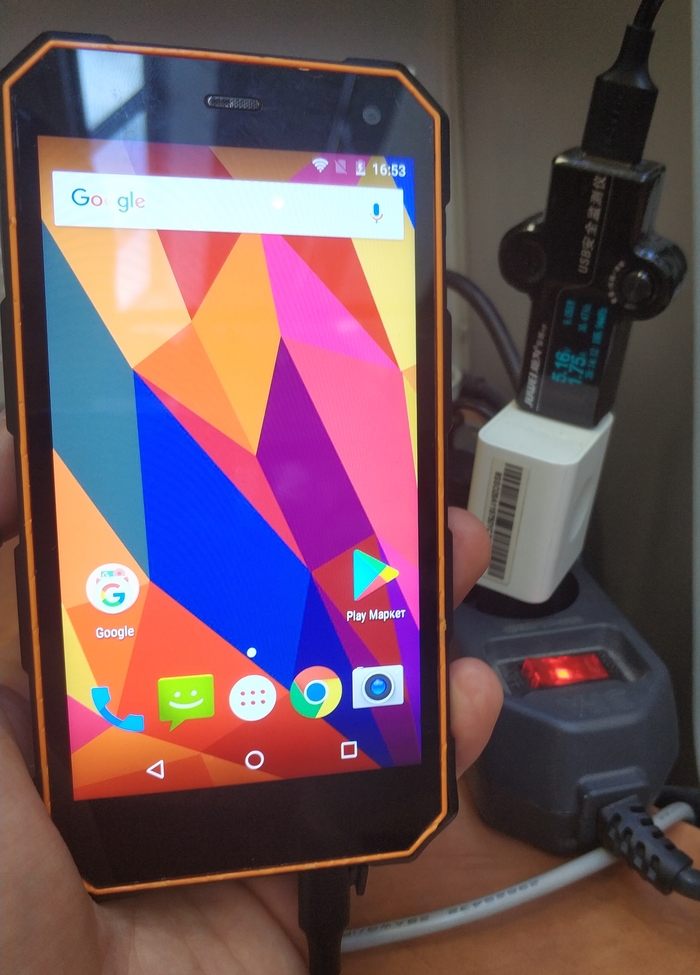

И телефон стартует

К сожалению, по дисплею тоже заметно, что ему прилично досталось, но менять его не стали.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Телефон упал и теперь перезагружается на заставке.

Аппараты, на старых процессорах Mediatek, достаточно просты как в программном, так и в аппаратном ремонте. Поэтому первым делом проверим Микросхему памяти на работоспособность.

Выпаиваем ее на условных 300 градусах и запускаем тест в программаторе. Читается и пишется без ошибок.

Следующий этап – потыкать мультиметром минут 30 во все контактные площадки под этой микросхемой, записать результаты, сверить данные с эталонными значениями (которые нужно было ранее где-то замерить на этом проце)  и найти обрыв… но это для слабаков.

За это время можно снять и ошарить процессор, зачем тогда тратить время, чтобы узнать какие именно контакты в обрыве, если по итогу все равно придется снимать пресловутый CPU. Поэтому будем сразу практиковаться, а теорию оставить на потом.

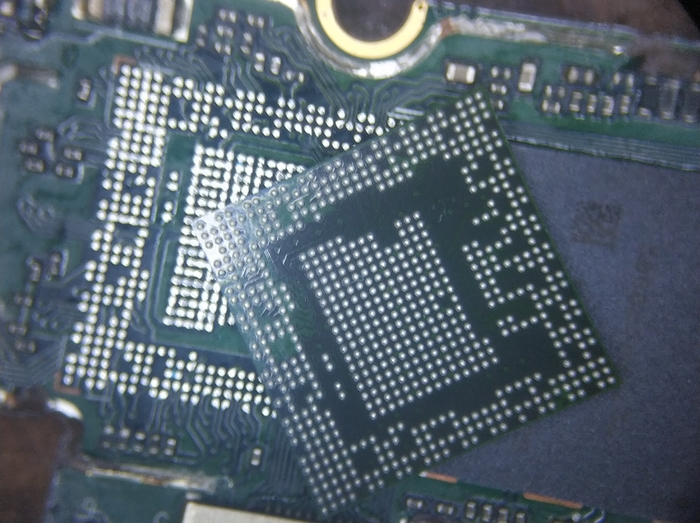

Ошариваем процессор паяльной пастой через трафарет.

И зачищаем на плате остатки припоя. После того, как убрался весь припой с ним и оторвались 2 контактные площадки на плате, которые и служили причиной ребута телефона.

Восстанавливаем их проводками и на всякий случай зафиксируем все это уф-маской

но это больше для эстетической красоты, чем для реальной пользы.

Припаиваем по очереди процессор и микросхему памяти. Телефон, как и ожидалось, стартанул и работает стабильно без ребутов.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Телефон сильно полетал, даже вырвало с корнями датчик освещенности

Разумеется, при таких падениях, датчик – второстепенная проблема.

И на первый план вышла, казалось бы, не логичная неисправность, а именно замыкание на плате.

Если прикинуть, то при падениях должно что-то отвалиться внутри, но на практике часто выходят из строя керамические конденсаторы.

Стоило бы конечно объяснить вам физику этого процесса, но я ее просто не знаю. а тратить время на штудирование теории только для того, чтобы не облажаться в интернетах, уже как-то лень.

Поэтому просто находим неисправный конденсатор и убираем его.

Если совсем свербит от того, что все должно быть по фэн-шую, то можно поставить что-то подходящее по размеру из цепи вспышки другого аппарата.

Проверяем, короткое замыкание ушло, но телефон падает в аварийный порт 9008 при подключении к компьютеру.

Зная предысторию, очевидно, что нарушена связь процессор-флеш. Поэтому будем снимать микросхему EMCP.

Компаунд у Meizu оказался достаточно твердый

но в таких случаях нужно лишь правильно подобрать температуру.

Все, что выглядит не блестящим, было оторвано.

Вот тут я подумал, что при таком ударе, с большой долей вероятности, пострадала не только микросхема памяти, но и процессор, стоящий рядом, тоже частично отвалился.

И чтобы избежать головняков в будущем, решил заняться благотворительностью и отреболить процессор

На удивление, скорее всего, с CPU было все в порядке, и я просто лишний раз перестраховался

Процесс ошаривания микросхем достаточно однообразен, поэтому заострять на этом внимание в этом посте уже не буду.

Припаиваем по очереди микросхемы на места, предварительно смазывая флюсом.

Теперь можно заняться датчиком. Визуально видно куда идут дорожки, поэтому просто аккуратно припаиваемся проводками.

На самом текстолите датчика тоже вырвались контактные площадки

С ними пришлось тоже помучатся

но по итогу все заработало, как и должно

Финальным штрихом стала замена дисплея и телефон очень стал похож на тот, каким его собрали китайцы.

Посты я пишу с небольшой задержкой (месяцев в 6-10) после самого ремонта, поэтому вопрос рентабельности не стоял так остро, как может показаться.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

У телефона всегда горит вспышка (даже в выключенном состоянии)

Впервые столкнулся с такой проблемой, да и телефон… Blackberry. Но где наша не пропадала?!

На самом деле, в 2019 году, бренд телефона практически не имеет значения. Главное, что важно – на каком процессоре собран: Apple, Qualcomm, Mediatek и особняком Exynos и Hisilicon. Последние 2, я думаю, на хорошем уровне мало кто делает, если не брать старье.

Вот и у нас телефон собран на процессоре Qualcomm, к каждому процессору идет набор микросхем от того же производителя, которые работают зачастую только с этим процессором. По сути получается, что если ты когда-то делал Xiaomi на процессоре MSM8994, то и в Blackberry, по сути, все основные микросхемы те же самые. Сейчас в мобильной сфере больше идет борьба софта.

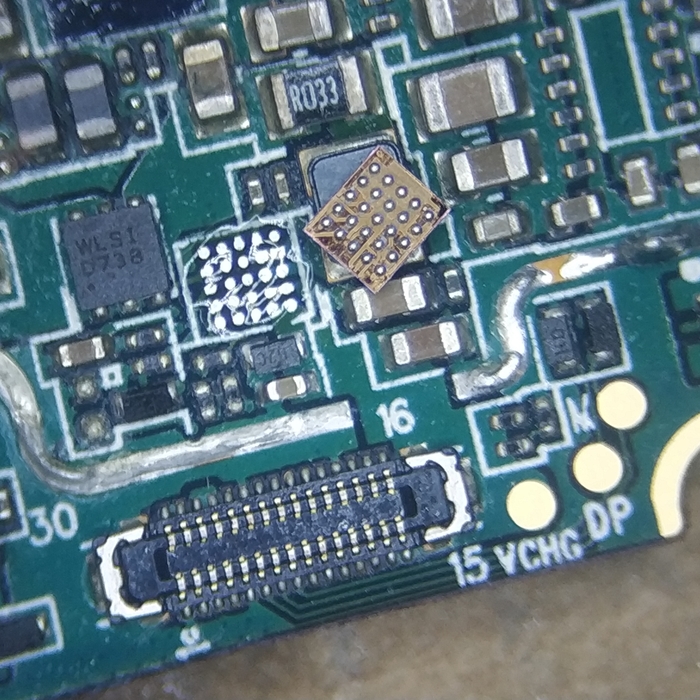

Поэтому отдираем экранировку с платы и ищем контроллер питания PMI8994

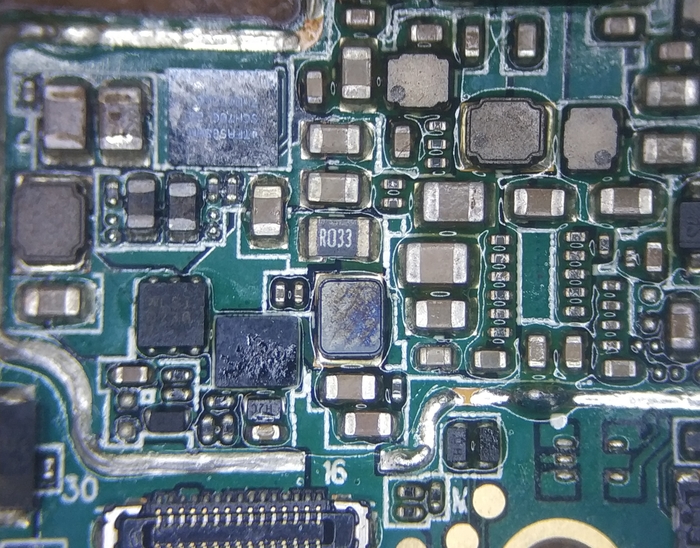

, именно на нем завязана вся подсветка, а т.к внешних повреждений в районе вспышки нигде нет, то можно предположить, что проблема либо в самом контроллере, либо в обвязке микросхемы где-то рядом.

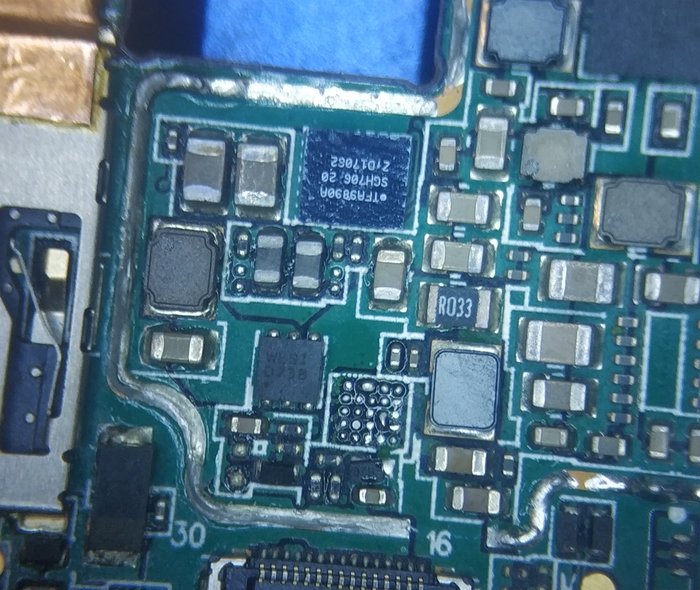

Находим контроллер и выпаиваем его, ориентировочно на ~300 градусах, предварительно закрыв стоящий рядом процессор, чтобы не пришлось делать кучу другой работы.

Зачищаем контактные площадки на плате оплеткой и паяльником.

Т.к процессор уже не новый, то доноров на такую микросхему имеется с запасом.

Ошариваем новую микросхему и монтируем ее на место неисправной.

Подключаем АКБ и видим правильно работающую вспышку

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Притащили iPhone 6 с вырванным драйвером подсветки.

Честно говоря, думал, что всякие тристары, драйверы подсветки и контроллеры тачскринов уже все подряд научились менять, поэтому такого рода ремонты поубавились у меня. Но видимо тут побоялись перегреть проц и вырвали с корнями драйвер. Но все же есть к чему подпаяться, поэтому зачищаем и залуживаем все оставшиеся контактные площадки.

Припаиваем везде “комариные пиписьки” и заливаем маской, чтобы все не растеклось во время монтажа микросхемы.

Чтобы наверняка к проводам припаялась микросхема делаем на их кончиках шарики из паяльной пасты.

Припаиваем микросхему, под углом смотрим, что все припаялась. Дальше, по желанию, можно восстановить 3 вырванных конденсатора.

Старт есть, подсветка есть.
