Принесли в ремонт айфон 10, который мало держит заряд АКБ после падения. Подключил к блоку, было какое-то незначительное, но все равно паразитное потребление в выключенном состоянии. В десятке ничего особо не попаяешь без разделения плат, и это, между прочим, очень хорошо, потому что все подряд уже не лезут, куда не следует.

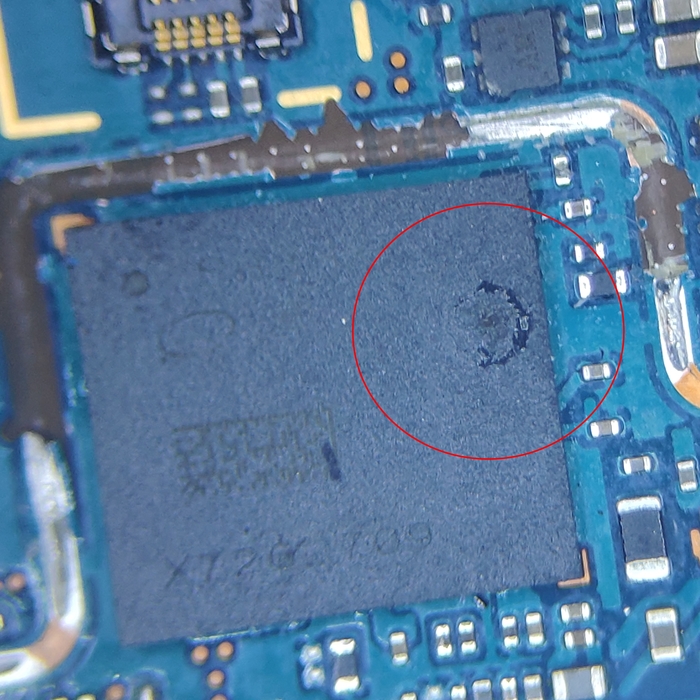

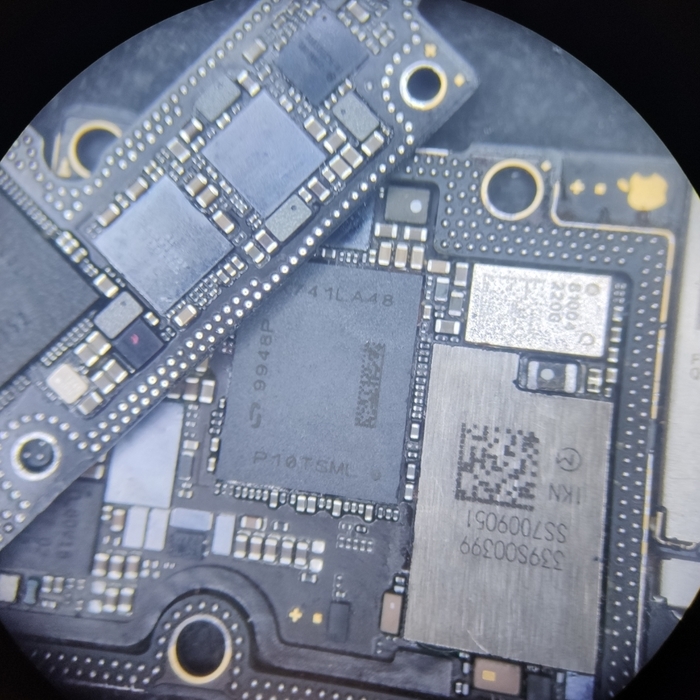

После внимательного осмотра на модуле wi-fi была обнаружена трещина, было предложено выпилить wi-fi и ремонт будет стоить подешевле или поменять и подороже. Мало кому, нужен телефон без wi-fi, поэтому будем менять модуль.

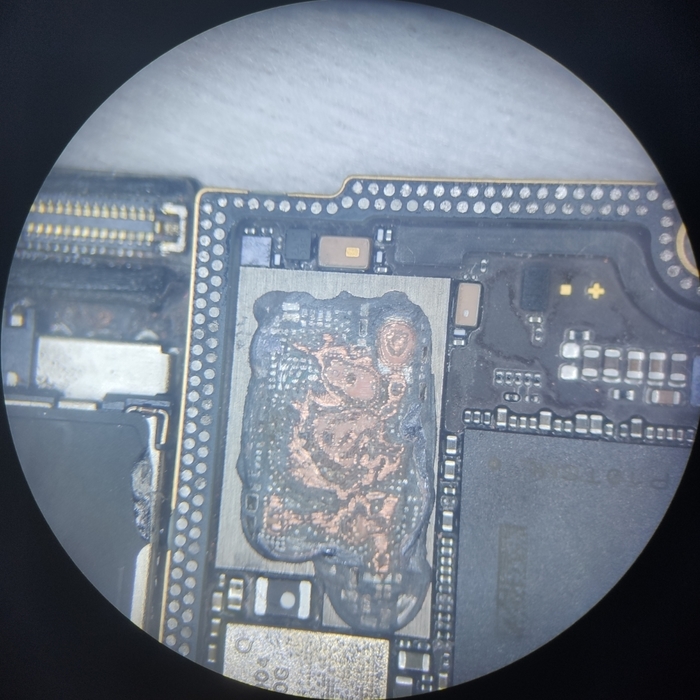

Чтобы лишний раз не перегревать и без того ударенную плату, решил спилить микросхему wi-fi дремелем. Самые внимательные увидят, что внутри микросхемы стоят все те же конденсаторы и резисторы, что и рядом на плате.

Допиливаем до контактов на плате, а дальше паяльником убираем оставшуюся часть микросхемы.

Одна ножка, пострадала, но это без проблем восстанавливается от соседнего конденсатора.

Дальше снимаем рабочую микросхему wi-fi с донора и ошариваем ее

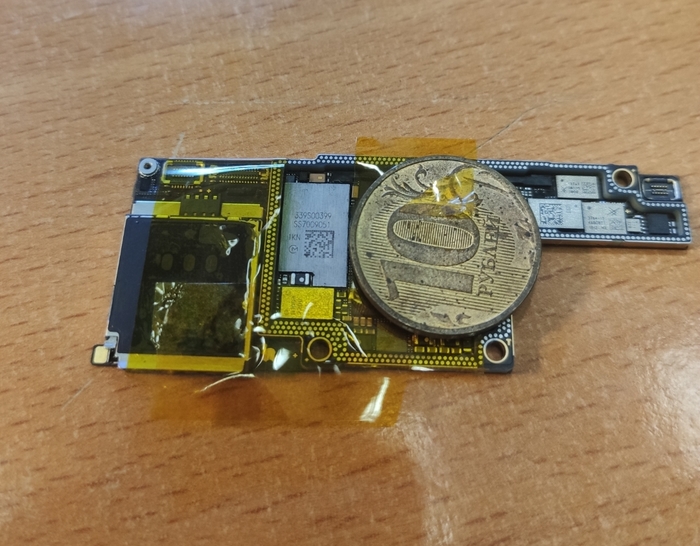

Хорошенечко обмотаем термоскотчем и положим теплоотвод в виде монетки на соседнюю микросхему модема, чтобы при установке вай-фай модуля у нас не отвалилась сеть.

Т.к дело происходило в декабре-январе, то тогда широкие массы еще не знали про пурплмод, поэтому чтобы заставить работать другую микросхему wi-fi в паре с этим процессором, нужно сначала выпаяв микросхему памяти и на программаторе сделать “отвязку wi-fi”.

Выпаивать память тоже надо поаккуратнее, т.к с обратной стороны платы процессор.

Из-за предельной аккуратности все прошло успешно, wi-fi ожил, после чего телефон был выдан клиенту.

А на следующий день позвонили и сказали, что сети-то нет в нем, а раньше ж была же ж, как же ж так?! И тут надо с собой быть предельно честным и понимать мог ли ремонт привести к этому или клиент прикидывается одуванчиком. В данном случае, очевидно, что это могло произойти из-за пайки соседней микросхемы. А т.к в такого рода работах, лично я, всегда в цену закладываю подобные риски, то и по гарантии без нервов можно сделать вновь появившуюся проблему.

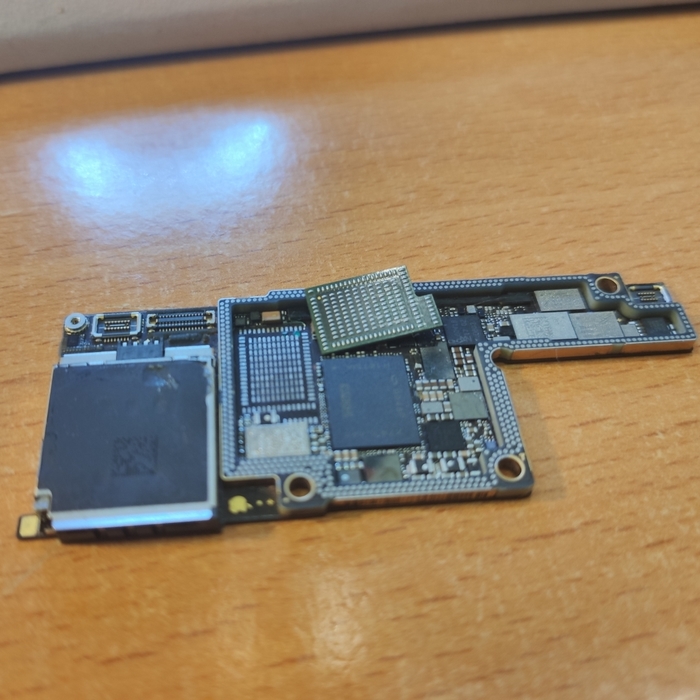

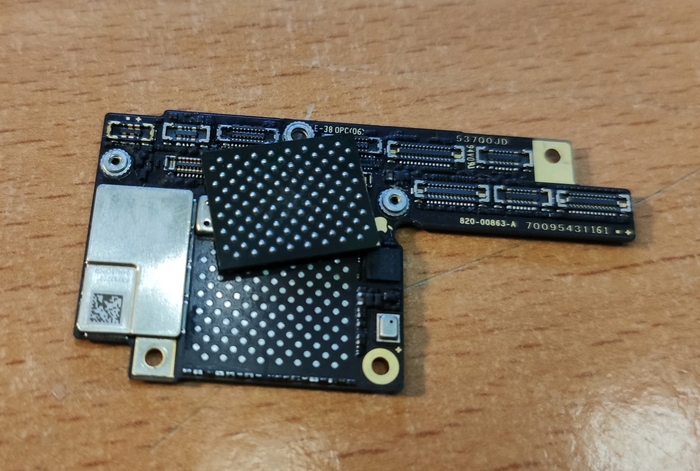

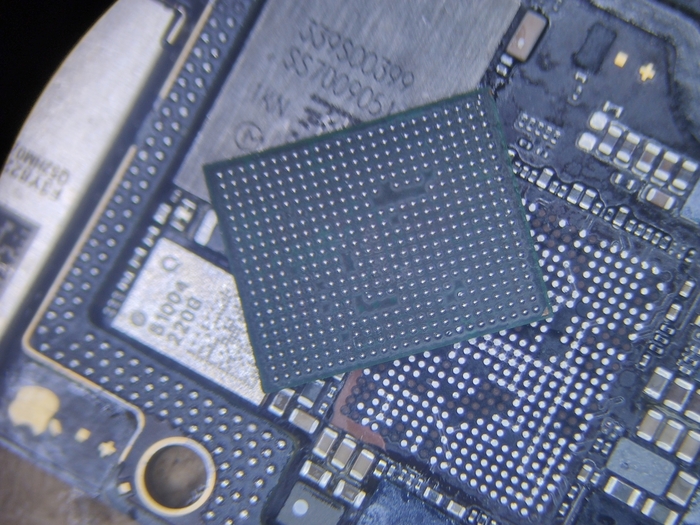

Разделяем платы, и выпаиваем модем

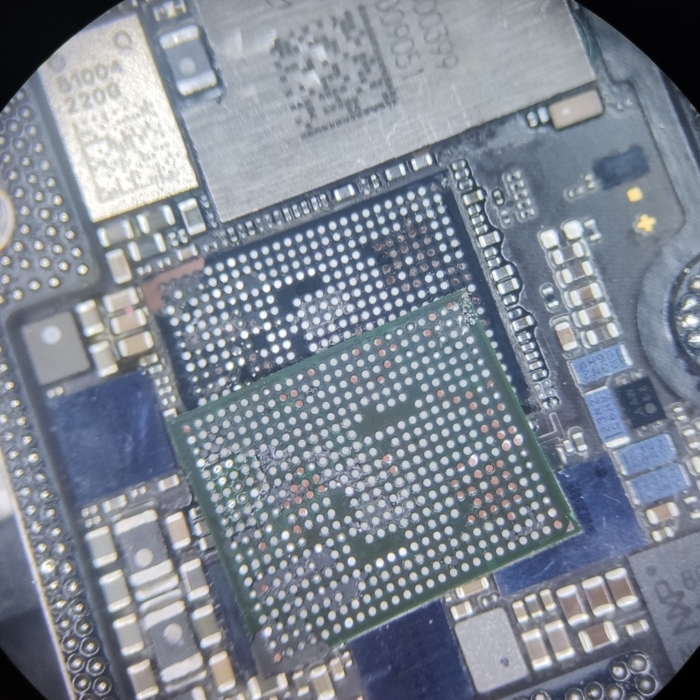

Сразу видно отвалившуюся краску от текстолита и куча оторванных пятаков-пустышек на плате. Это и не удивительно, напомню – соседняя микросхема была треснута пополам. Кстати, помните, я ставил теплоотвод? он был именно на этом модеме, но когда микросхема держится на честном слове, то она может отвалиться даже если просто раскрутить винты и даже не вытаскивать плату из корпуса.

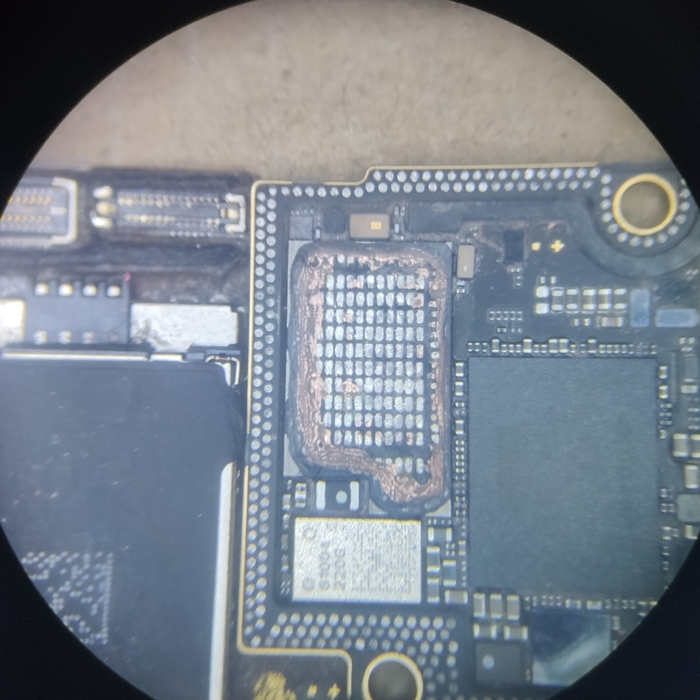

Ошариваем модем, зачистив компаунд с платы, и припаиваем все на место.

В этот раз все прошло без эксцессов.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

на правах пятничного "моё"

В телефон попала вода и спустя какое-то время он перестал видеть сеть.

в ручном поиске совсем слабенько пытается искать сети.

Любой ремонт начинается с осмотра платы

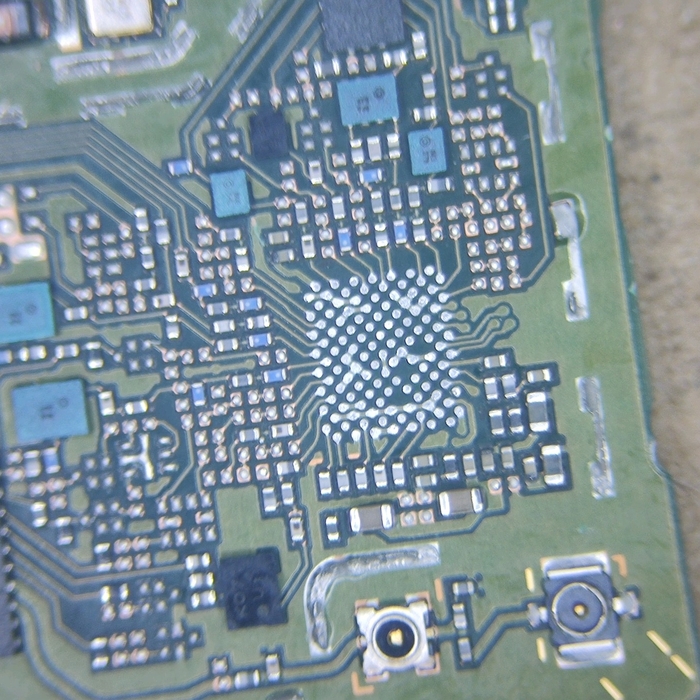

снимаем защитные экраны и невооруженным взглядом видны локальные следы окислений вокруг трансивера Hi6362. А если вода попала рядом, то чаще всего она попала и под микросхему, поэтому не задумываясь будем выпаивать ее.

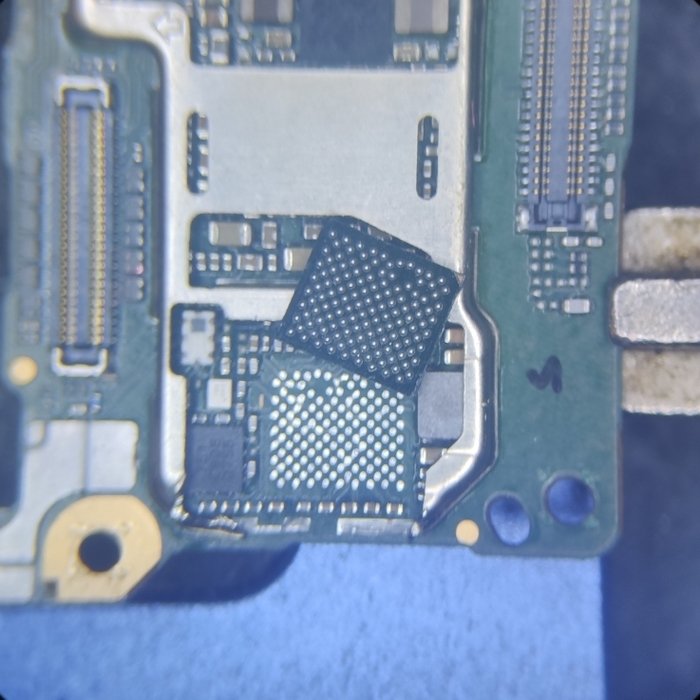

Как и предполагалось под BGA тоже есть коррозия

Убираем лишний припой оплеткой

Реболлим микросхему паяльной пастой через трафарет и устанавливаем ее на место, предварительно смазав флюсом плату.

В телефонах, чаще всего, даже после более глобального залития, микросхема остается исправной и будет дальше работать, если убрать всю грязь и коррозию из-под нее.

Источник моя группа вк

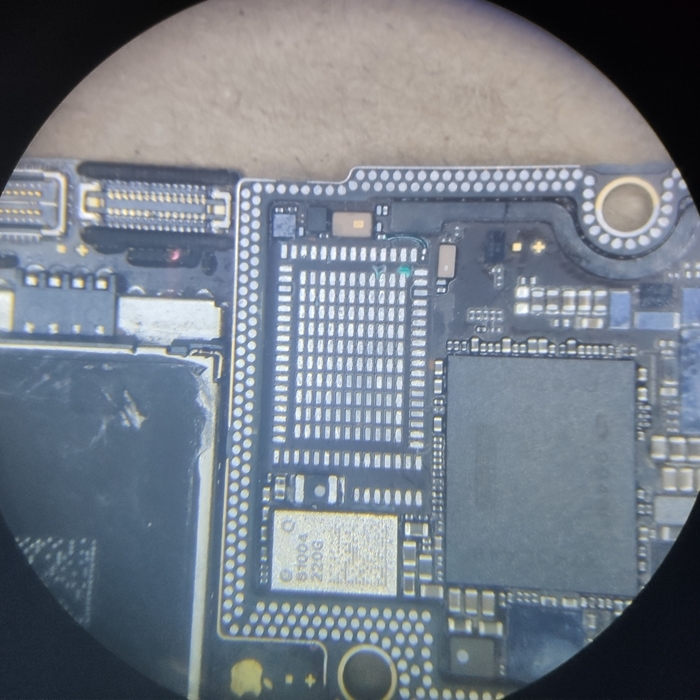

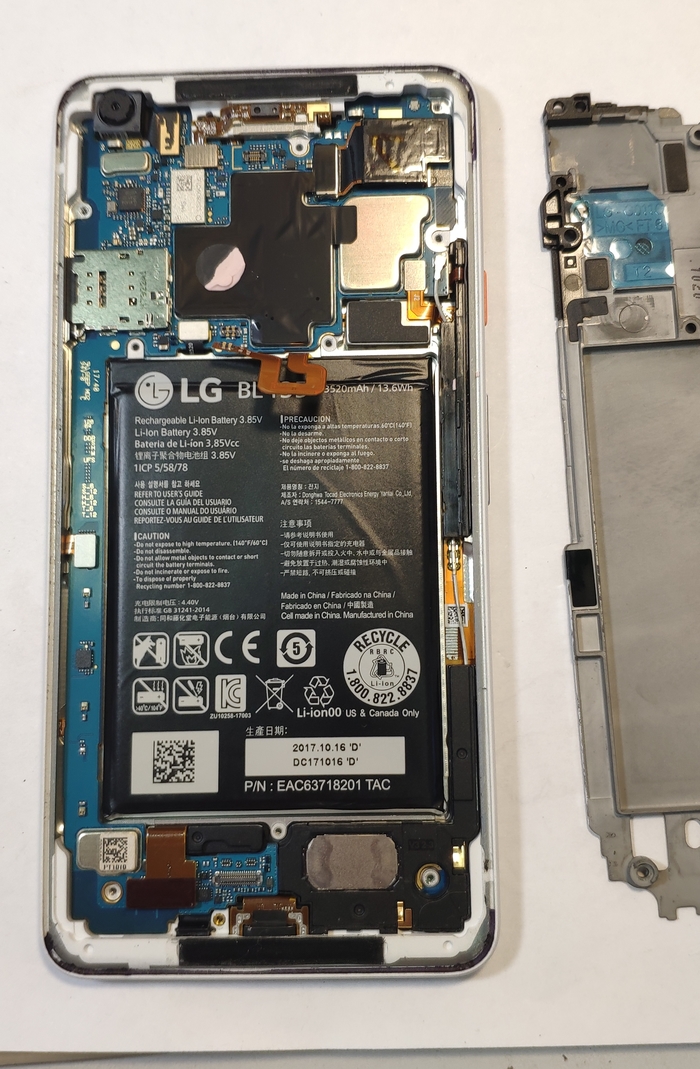

Прислали телефон с отсутствующим контроллером питания. Где-то попробовали поменять, но что-то пошло не так.

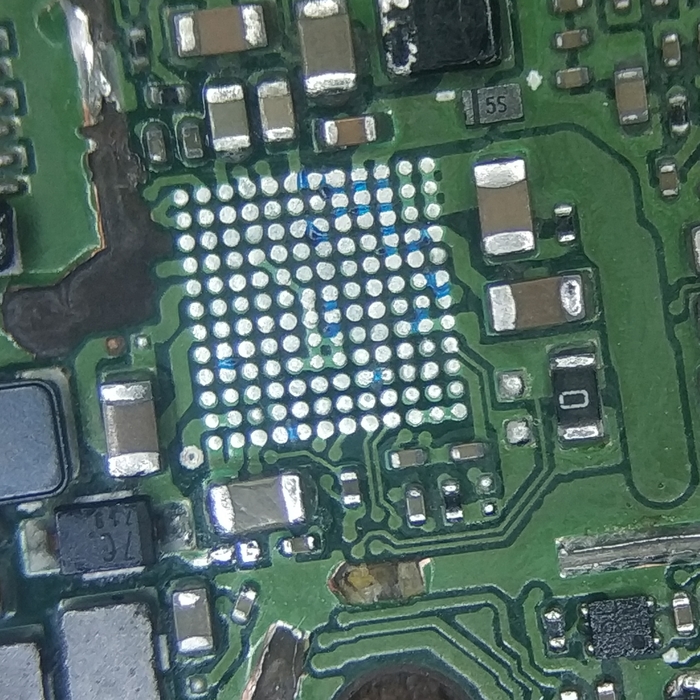

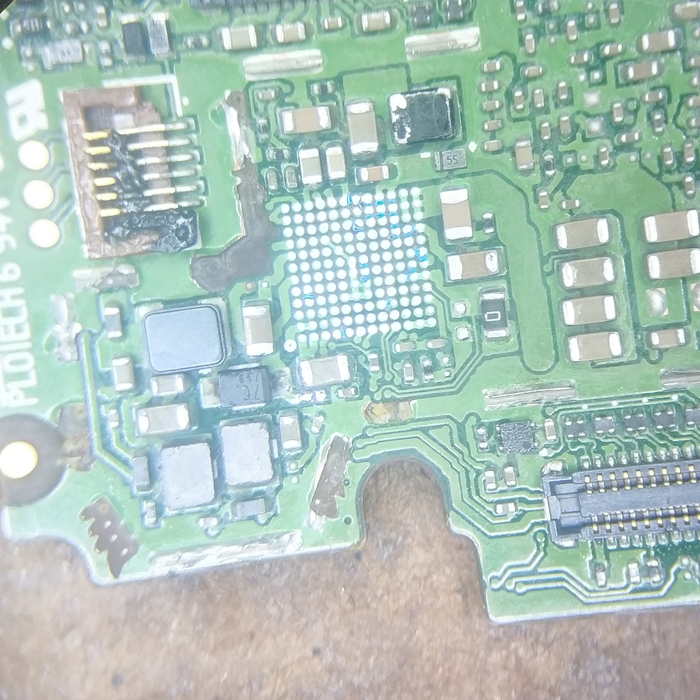

Немного содрана маска под микросхемой и оплавлен коннектор кнопок громкости

Берем уф-маску и наносим на места, где контактные площадки разделяются. Сушим под лампой.

Получилось ничего так, симпатично

а главное эффективно: теперь при пайке шарики под микросхемой не слипнутся.

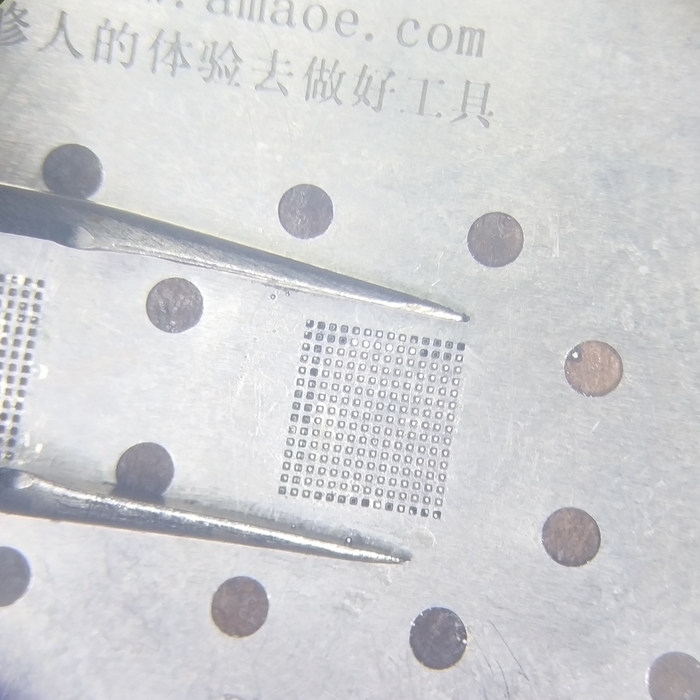

Берем новую микросхему, кладем сверху трафарет и мажем паяльной пастой. Дальше направляем термофен на трафарет, и паста превращается в аккуратные шарики, которые являются ножками BGA-микросхемы. В последствии они припаяются к контактным площадкам на плате.

По ключу устанавливаем микросхему на место и так же феном припаиваем ее.

Для фэншуя поменяем коннектор и теперь телефон полностью функционален.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

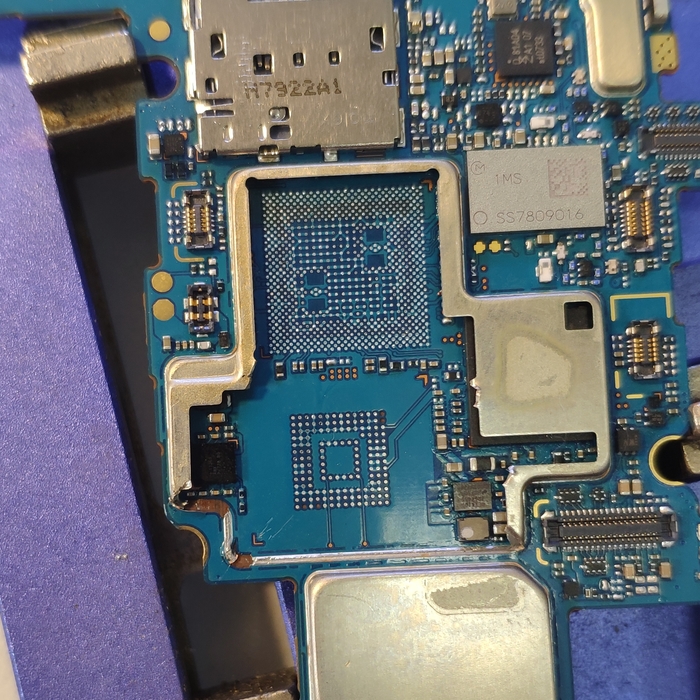

В ремонте Lenovo Yoga B6000, который приговорили к “замене контроллера питания”.

Из особенностей – видится компьютером как MTK usb port, что говорит о невозможности загрузиться preloader’у в оперативную память.

Сначала опробуем программные методы восстановление аппарата – прошивка и восстановление загрузчика. Как и предполагалось проблема оказалась аппаратная.

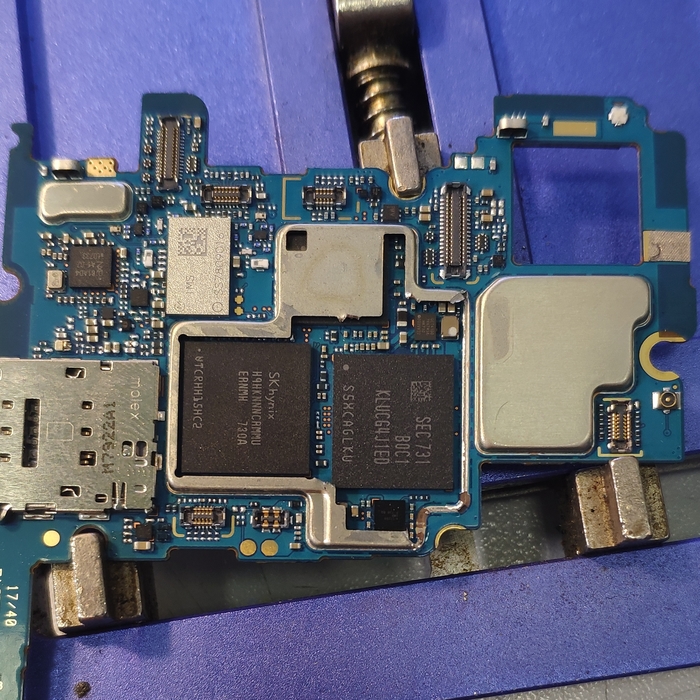

Следующим шагом будем снимать микросхему памяти.

В данном случае она совмещена с оперативной памятью и имеет название eMCP. Плата у Lenovo залита специальной смолой, называемой компаунд, что усложняет процесс монтажа-демонтажа микросхем.

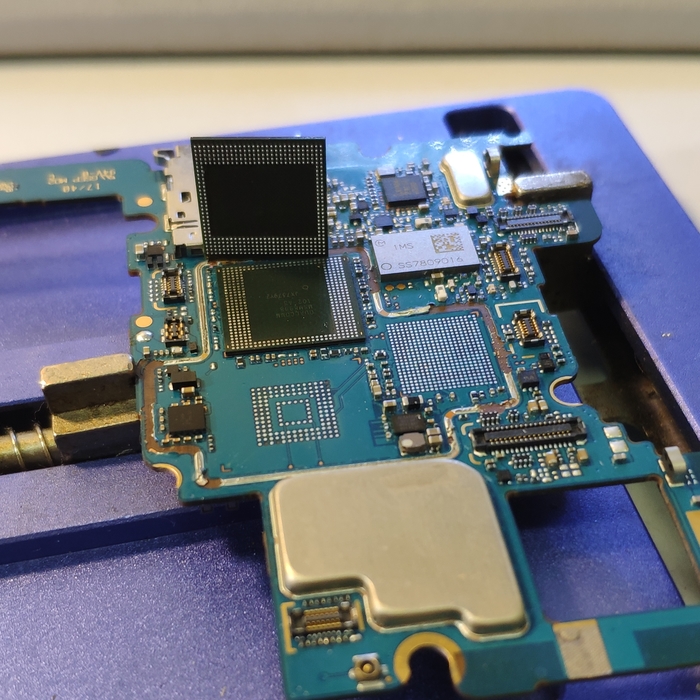

Поэтому закроем, стоящий рядом процессор, фольгой. И аккуратно греем микросхему флеш по всему периметру, постепенно поднимая температуру и поддевая чем-то за край. Когда шарики припоя под микросхемой расплавятся, то ее можно будет без труда снять. Главное не прилагать усилий, иначе с какой-то стороны оторвутся контакты.

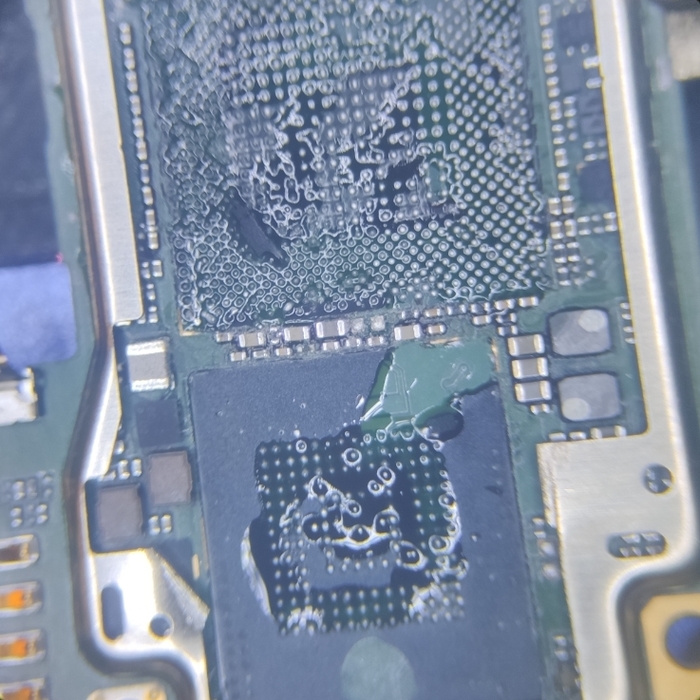

так выглядит только что снятая микросхема, с остатками компаунда.

Убираем их при помощи оплетки и паяльника.

Тоже самое делаем и с платой.

Часть незадействованных контактов оторвалась, но это совсем не проблема.

Проверяем микросхему на программаторе – она оказывается полностью исправной. Это говорит нам о том, что нет коннекта между памятью и процессором.

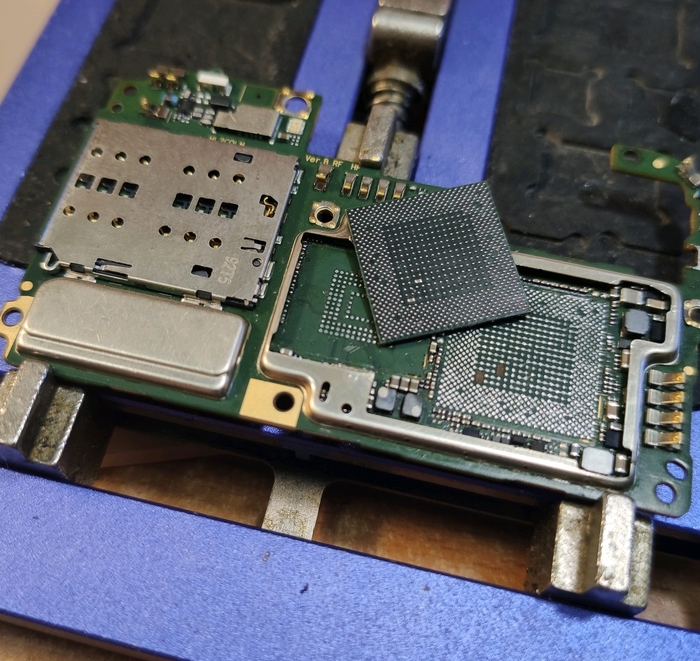

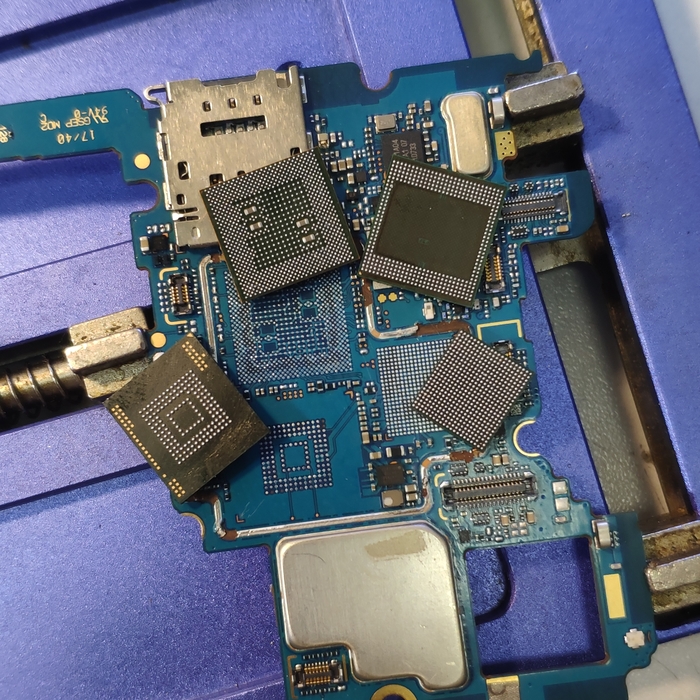

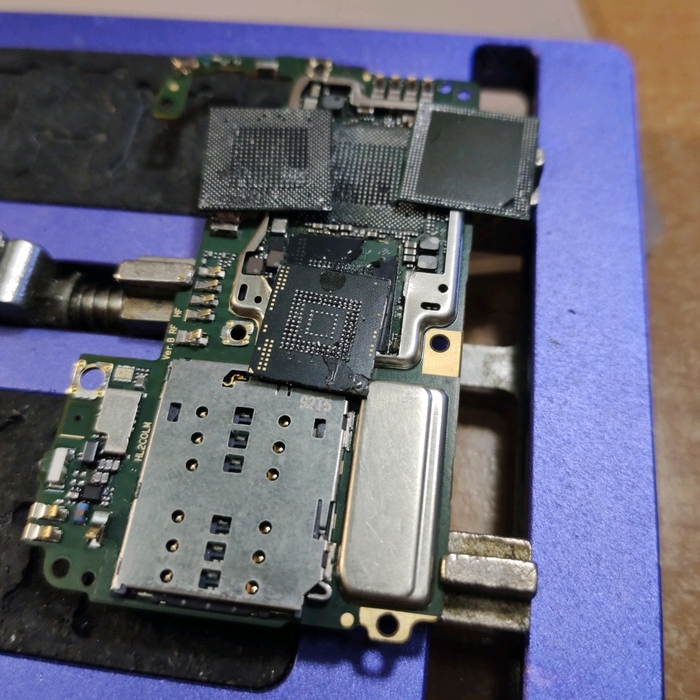

Припаиваем флешку и снимаем процессор. Абсолютно так же, как и до этого предыдущую микросхему.

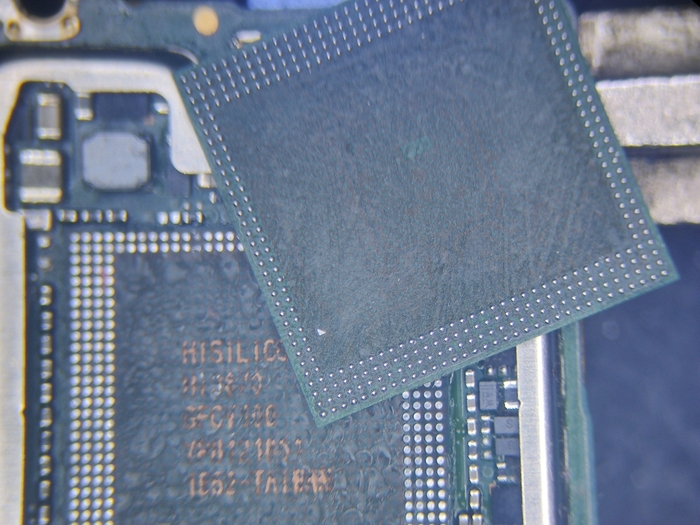

Ошариваем процессор паяльной пастой, мажем на посадочные площадки флюс и припаиваем CPU на место.

Ожидаемо аппарат запускается и продолжает работать, как и до поломки.
