Замена контроллера питания на Xiaomi

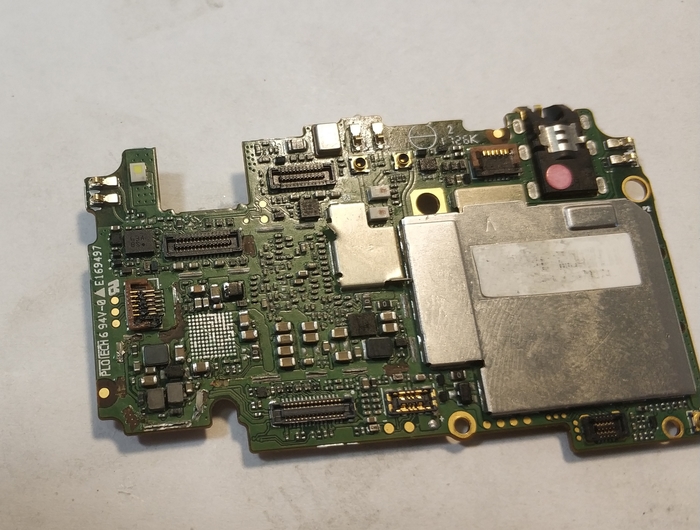

Прислали телефон с отсутствующим контроллером питания. Где-то попробовали поменять, но что-то пошло не так.

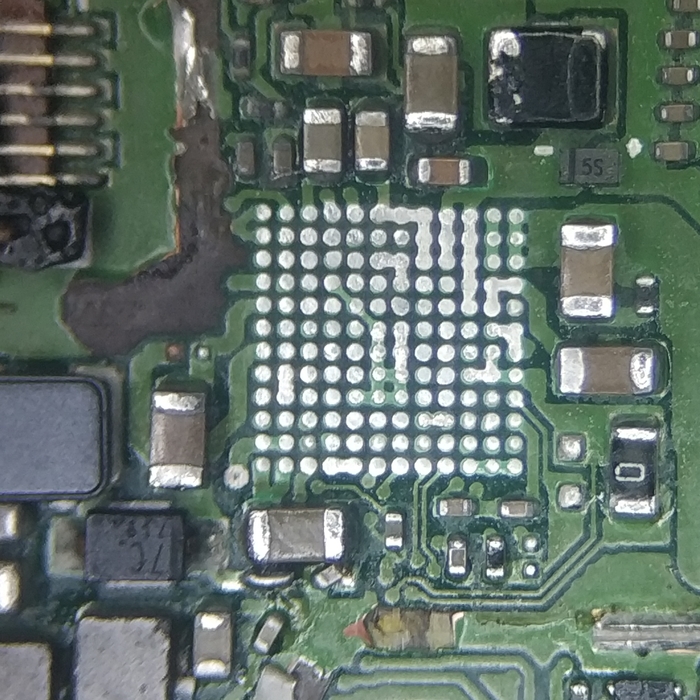

Немного содрана маска под микросхемой и оплавлен коннектор кнопок громкости
Берем уф-маску и наносим на места, где контактные площадки разделяются. Сушим под лампой.
Получилось ничего так, симпатично
а главное эффективно: теперь при пайке шарики под микросхемой не слипнутся.
Берем новую микросхему, кладем сверху трафарет и мажем паяльной пастой. Дальше направляем термофен на трафарет, и паста превращается в аккуратные шарики, которые являются ножками BGA-микросхемы. В последствии они припаяются к контактным площадкам на плате.
По ключу устанавливаем микросхему на место и так же феном припаиваем ее.
Для фэншуя поменяем коннектор и теперь телефон полностью функционален.
нахожусь в г. Санкт-Петербург.
Источник моя группа вк
