Iphone 5s. Из грязи в полукнязи)
И снова здрасти.
Довольно давно я начал процедуру апгрейда одного задохлика, а именно 5s.

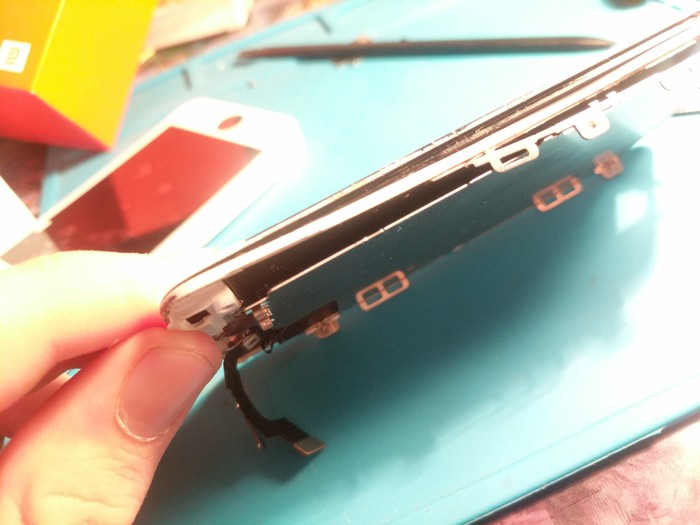

Вот собственно это чудо:
Достался он мне очень давно и я забыл про него на полгода.
Но недавно, разбирая хлам, наткнулся на него снова и решил, что пора бы этому телефону принести пользу.
Итак в планах модернизации:
1. Увеличить память до 128gb.
2. Заменить корпус.3. Отправить уже наконец к Аиду.
Итак. Начну с простого - увеличения памяти.
Собсно вытаскиваю плату и положу погреться.
Помогая феном сверху отпаиваю защитку:
Самый большой чёрный прямоугольник и есть nand память. Всё хранится тут.
Процедура увеличения стандартна: отпаял-запрограммировал-запаял-прошил.
Буду следовать плану.

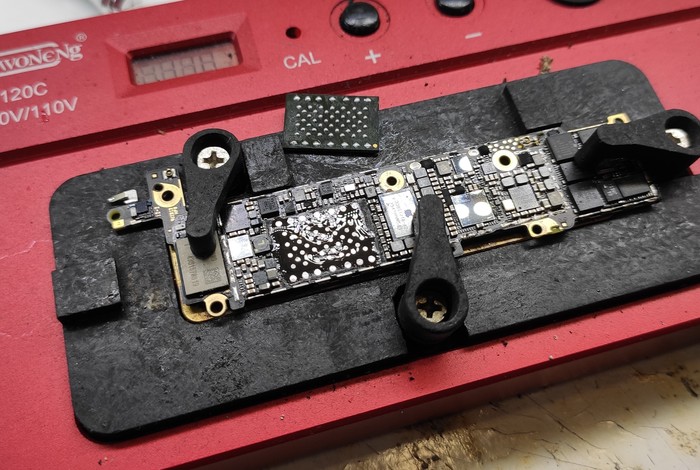

Отпаиваю:

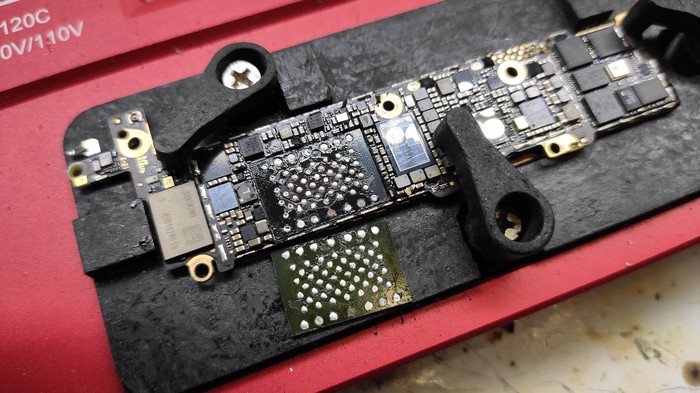

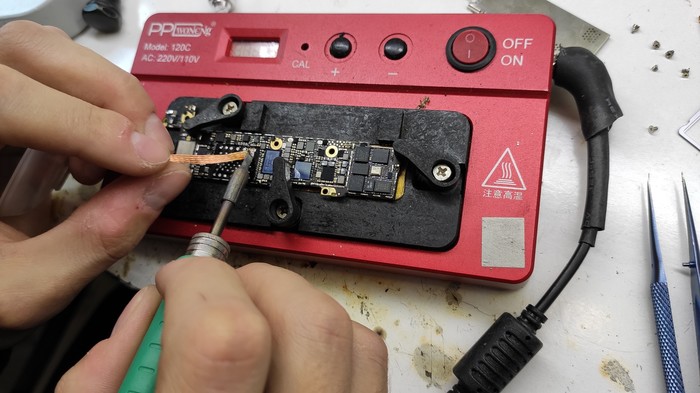

Пока плата горячая, уберу лишний заводской припой оплёткой:
Вот что получается после данной процедуры:
Делаю это для того, что бы потом без отрыва контактов удалить оставшийся компаунд.

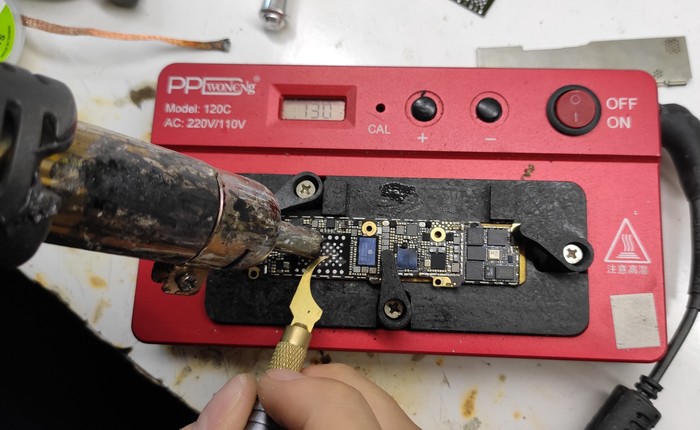

Дальше помогая феном очищаю всё это дело:
Поближе:

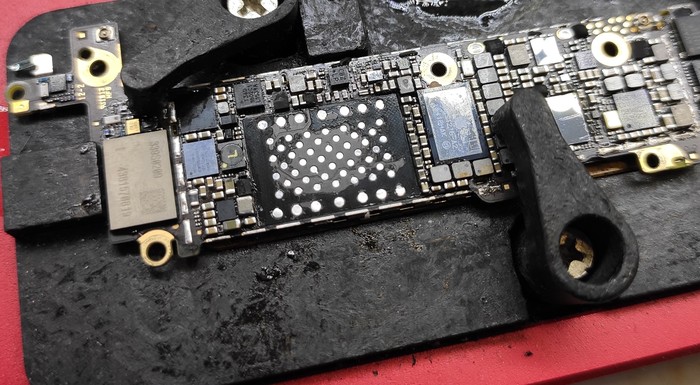

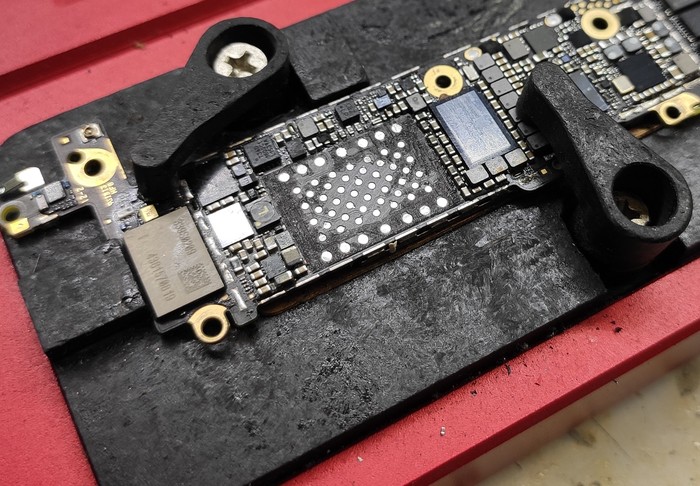

И вот результат:
Китаец вообще не заморачивается с подготовкой платы. Просто на компаунд сажает память и был таков.
Одно среднее падение и отвал памяти.
Тут же будет стойчивость получше. Но хуже завода.
По факту - любое вмешательство в плату уменьшает её устойчивость на треть.
Но неважно.
Проверяю телефон на успешное снятие памяти, ибо на обратной стороне находится процессор и есть большие риски попасть на его реболл:
Телефон определяется ПК и даже начинает прошиваться, но так как нет памяти, то прошивка заканчивается ошибкой 40.
Попробую установить nand от iPhone 6:

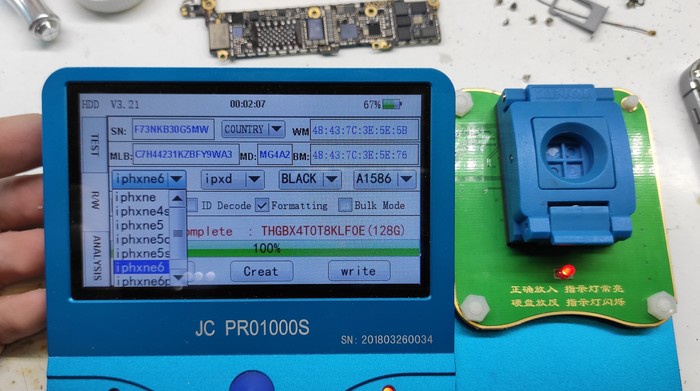

Предварительно отформатирую под загрузчик 5s и клонирую серийные номера и некоторую служебную инфу в виде калибровок разных:
Процедура форматирования длится примерно 5 минут.

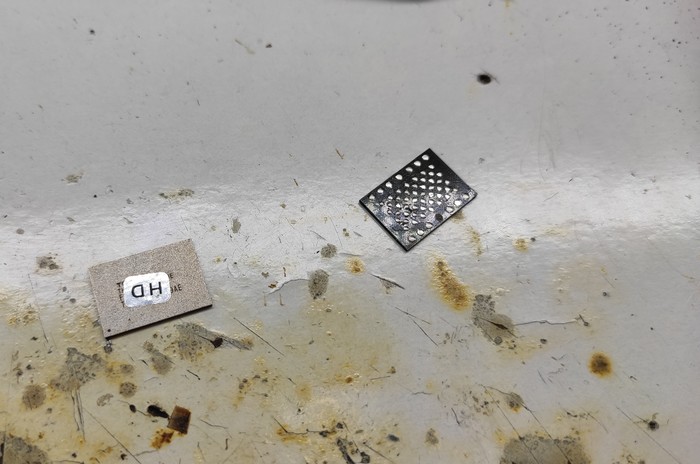

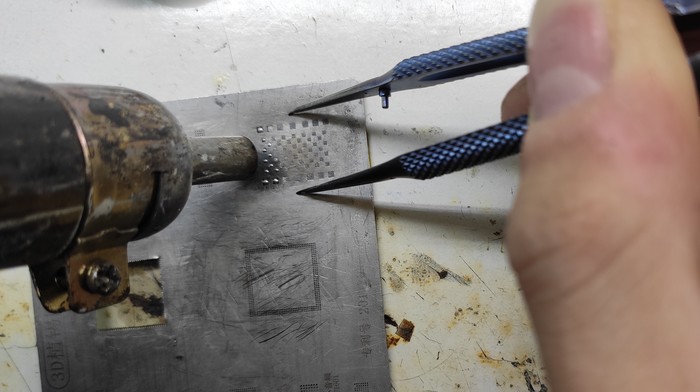

Ошариваю готовый nand:
Как то так получается:
Капля флюса на плату:

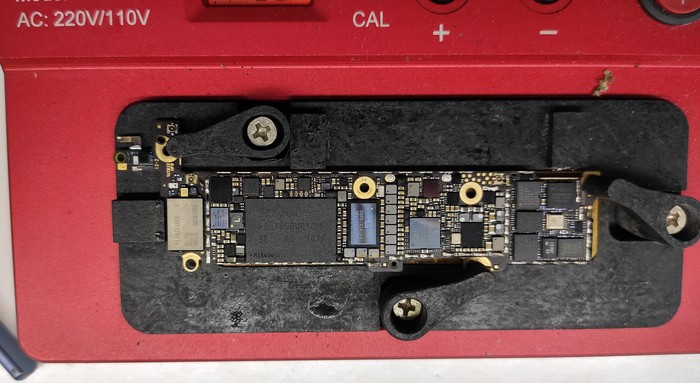

И запаиваю на место:
После подключаю к компу и прошиваю:
И тут здрасти. Процессор не может размонтировать файловую систему так как возможно не видит конечный адрес.
Снова отпаиваю память и читаю на программаторе для прояснения ситуации.
Прогоамматор не смог вычитать ничего. Вся служебная инфа рассыпалась.
В общем на этом этапе я заебался мне надоело возиться с попыткой увеличить память на 5s до 128gb и просто взял и сделал на 32.
На самом деле я уже год пытался пробовать на разных телефонах. Брал памяти и с ipad air и с mini2. Пробовал разные форматирования и калибровки.
Возможно это мой программатор тупит и вываливает ошибку 9, а может что то упустил. Когда нибудь я снова займусь этим делом, но только не скоро))
Кстати, ставил от шестого Айфона память на 64gb и получал вот такой эффект:
Нет белого цвета. Нигде))
Теперь у меня есть рабочая плата на 32gb но без touch id. Этот возможно уже не родной и возиться я с ним не буду.
Осталось подобрать корпус. Розовый. От SE))
Единственное, что подходит от se - это дисплей с датчиками и нижний динамик.
Шлейфа тоже одинаковые, но с разными коннекторами и распиновкой, поэтому вытаскиваю все из корпуса 5s:
И устанавливаю в корпус от SE:
Оказалось, что не работает датчик приближения, а причина в отсутствии 3в на шлейфе (отмеченные контакты были повреждены):
Собираю всю навеску:
И запускаю 5s в корпусе SE:
Осталось сменить старичка нокию 2002 года на телефон 2012(зачеркнуть) 2016 года:
Теперь я есть в телеге, инсте и Вотсапе.
Увидимся))
