Добрый день comrades,
Посоветуйте оптимальный вариант для печати нейлоном (PA12 в основном).
Печатать планируется много, поэтому цена+качество адгезии.
Начитался кучей статей про различные клеи от заморских до отечественных. Однако от кол-ва информации мозг закипает.
Буду очень признателен за совет!
Привет!
Захотелось попробовать печать из прозрачного PLA и… не так то просто найти то что нужно. Сразу скажу у меня мало опыта печати другими материалами, но если совсем выхода нет буду учиться.
По поиску прозрачного филамента что-то совсем все плохо: либо отзывы, либо в наличии нет.
Уважаемые господа, посоветуйте, пожалуйста, что сейчас можно достать в РФ или с алиэкспресс?
На картинке печать PLA crystal clear от Fillamentum для примера.
Добрый день всем!
Хочу уточнить по поводу пластика для 3д печати.
Кто-нибудь пользовался композитом ABS+PC?
Насколько он абразивный и с какими соплами лучше и можно его использовать?(стоят латунные)
Если кто-то пользовался, поделитесь опытом, пожалуйста.
Так же буду очень признателен советам по поводу филаментов для печати.
Основные потребности: не слишком большая себестоимость материала, высокая прочность и устойчивость к температурам.
Заранее спасибо!

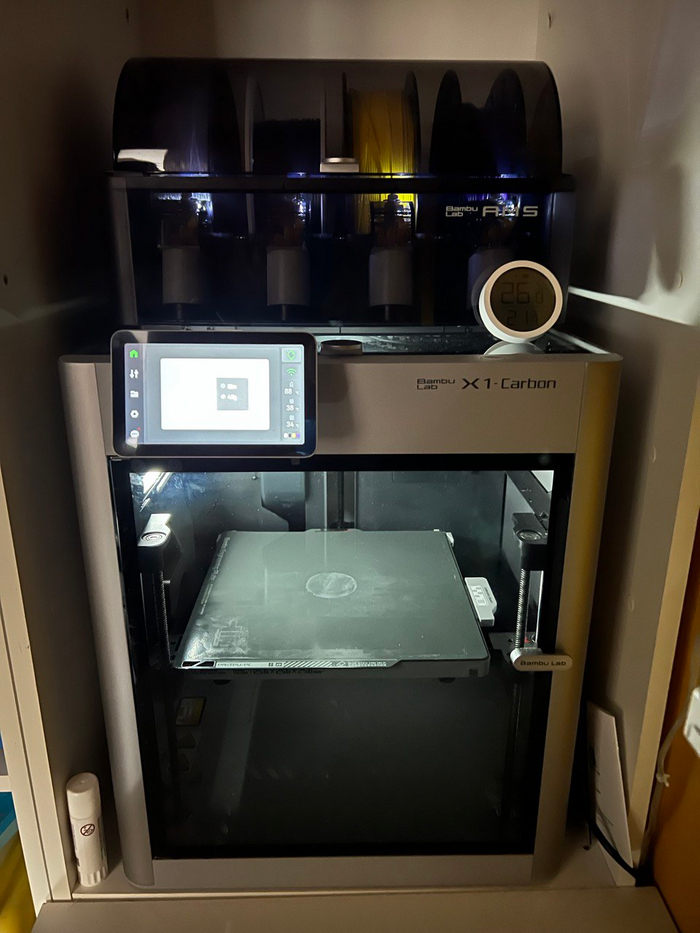

TL; DR
Обошёлся в миллиард денег, но работает так, как этого ожидает обыватель, не знакомый близко с 3D-печатью: загружаешь филамент, отправляешь модель на принтер, ждешь, снимаешь, наслаждаешься. Для любителей возиться с железом, прошивками и апгрейдами не подходит, т.к. прекрасен из коробки.
Основные ТТХ:
область печати до 256x256x256мм
закрытая камера (температура до 60°)
кинематика coreXY (ускорение до 20м/с2)
температура стола до 120°
сопло из закалённой стали (можно печатать композитами)
поддержка печати практически всем, температура хотенда до 300°
возможность цветной печати (4 цвета в базе, до 16 в теории)
лидар для калибровки потока
камера с распознованием спагетти
Wi-Fi, приложение для телефона и свой слайсер BambuStudio
И куча всяких других плюшек, вроде автоматического определения типа пластика по RFID-метке, дикой скорости печати из коробки, угольного фильтра, самостоятельной калибровки стола и записи таймлапсов.
Купил у чувака на Авито за 150к, ждал три недели.
Юзаю почти месяц. Косяки были, хоть и в 10 раз реже обычного. Детектор спагетти работает на троечку. В основном, все проблемы связаны с тупостью (банально: не той стороной положил накладку на стол – принтер послал нахер) или проблемами с филаментом (плохая намотка, влажность и т.п.).
В остальном просто сказка-мечта: печатает раза в три быстрее (на обычной скорости, а ведь есть еще "Sport" и "Ludicrous") и вдвое лучше моего старого Sidewinder X1. Процесс печати перестал ассоциироваться со стрессом из-за того, что что-то обязательно пойдет не так. Для редкого домашнего использования, конечно, немного перебор, но для DIY или для бизнеса – просто must.
Таймлапс со встроенной камеры из примерно десяти минут печати на 0.08мм PA-CF:
Стандартная скорость печати PLA:
В комплекте немного запчастей, запасные наклейки на накладку стола, клей и три вида филамента по 250г: PLA, PVA (для поддержек) и PA-CF.
Разноцветную печать пробовал, но, с точки зрения расхода материала, лучше делать сборные модели.
AMS со слишком широкими или узкими катушками (равно, как и с гибкими филаментами) не работает, придется вешать катуху сзади принтера.
Умеет работать сушилкой филамента.

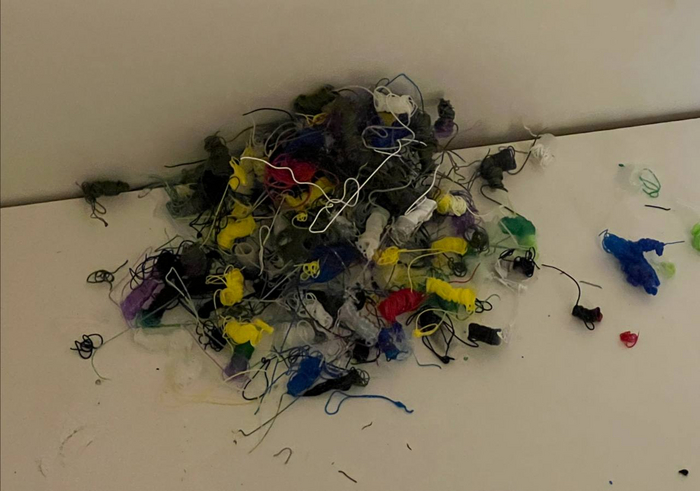

З.Ы. Сзади у принтера есть жеппка, из которой выпадают какахи пластика после прочистки сопла – лучше сразу купить маленький контейнер в ЛМ или просто напечатать.

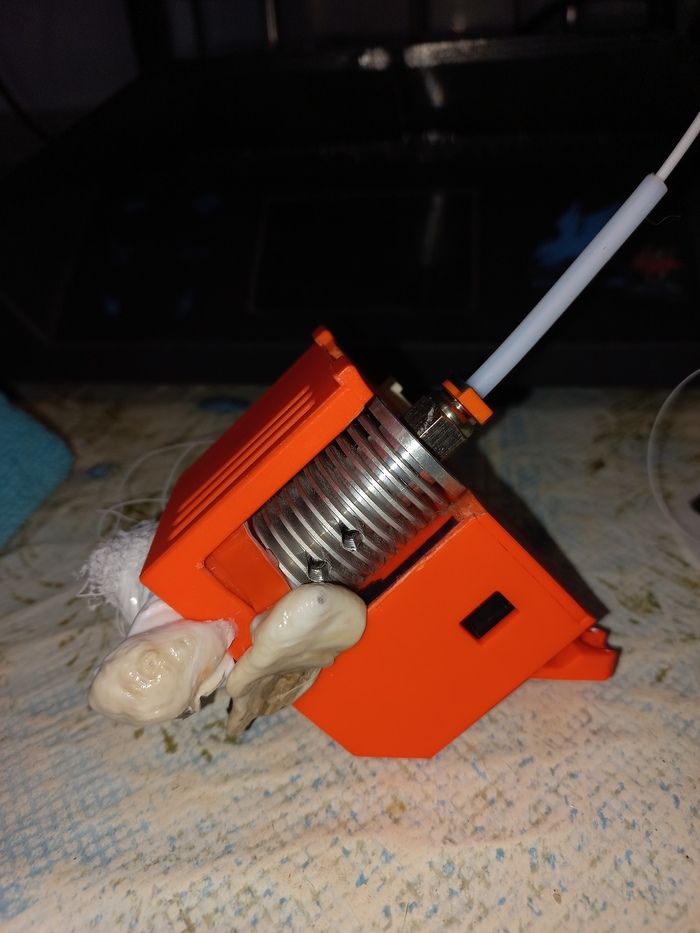

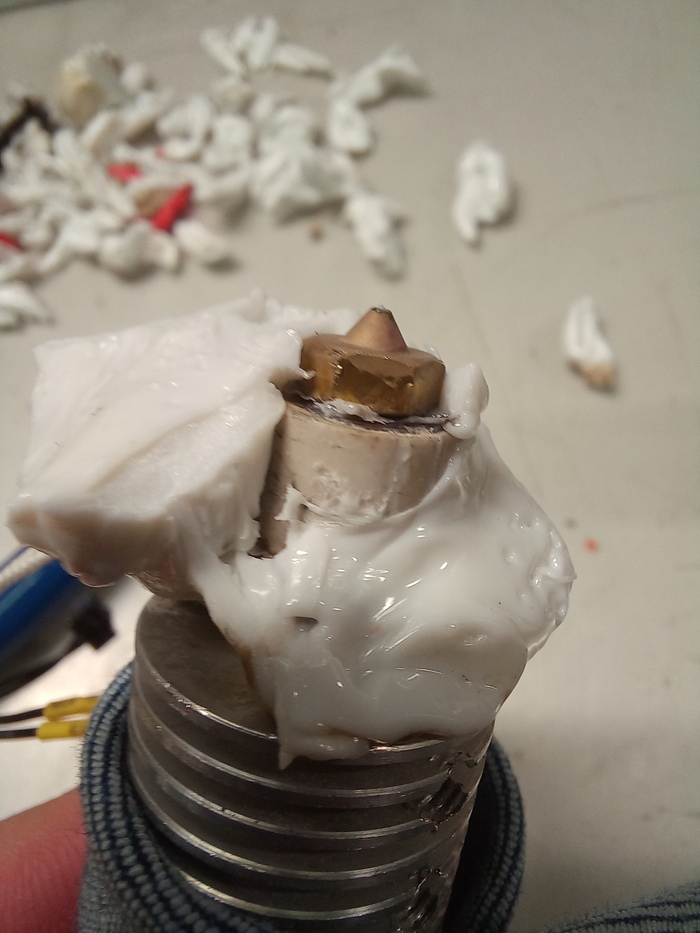

Собственно заголовком всё сказано. Филамент вытекает сквозь резьбы со всех сторон в данном случае на фото очистил кусок размером с кулак. Это не правильная сборка, или не правильный температурный режим? Жду советов от уважаемого сообщества.
Попытки сильной затяжки приводят к слому горла и прочим неприятностям

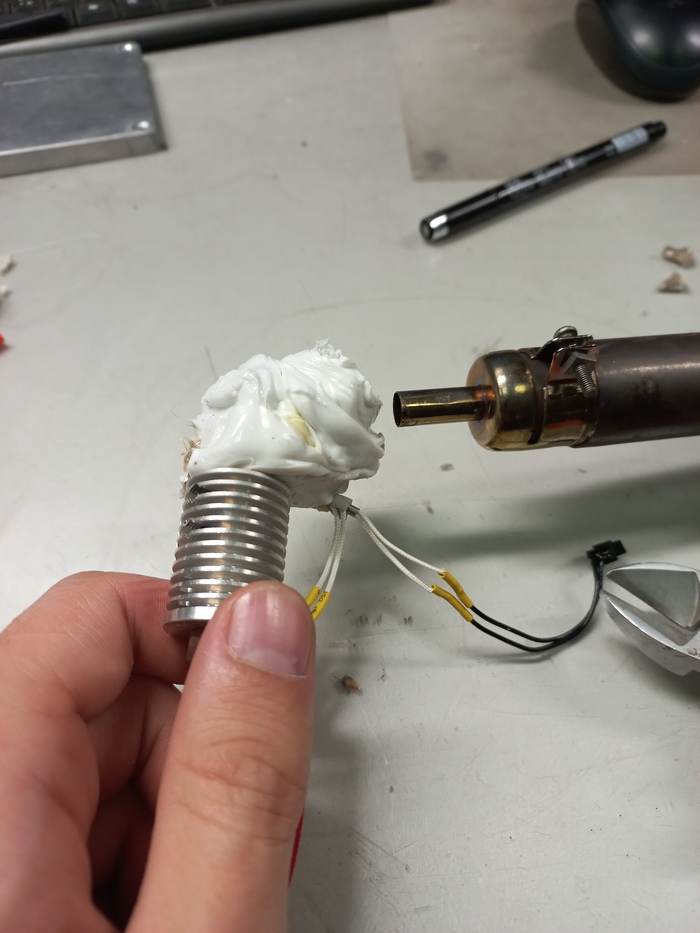

Разогревал всё феном для пайки. Температура 220°С так как это PETg пластик.

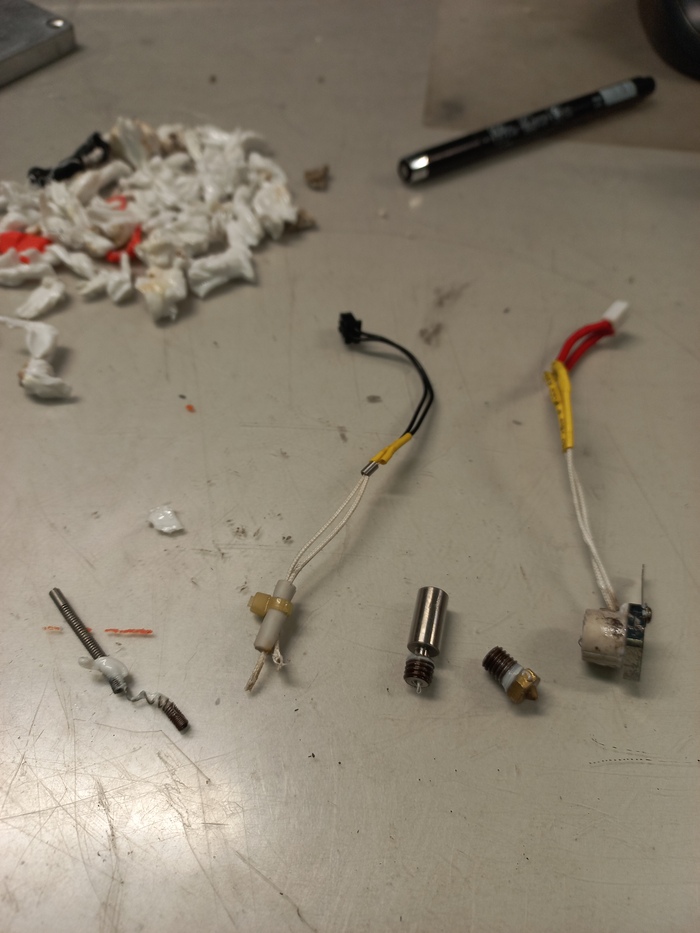

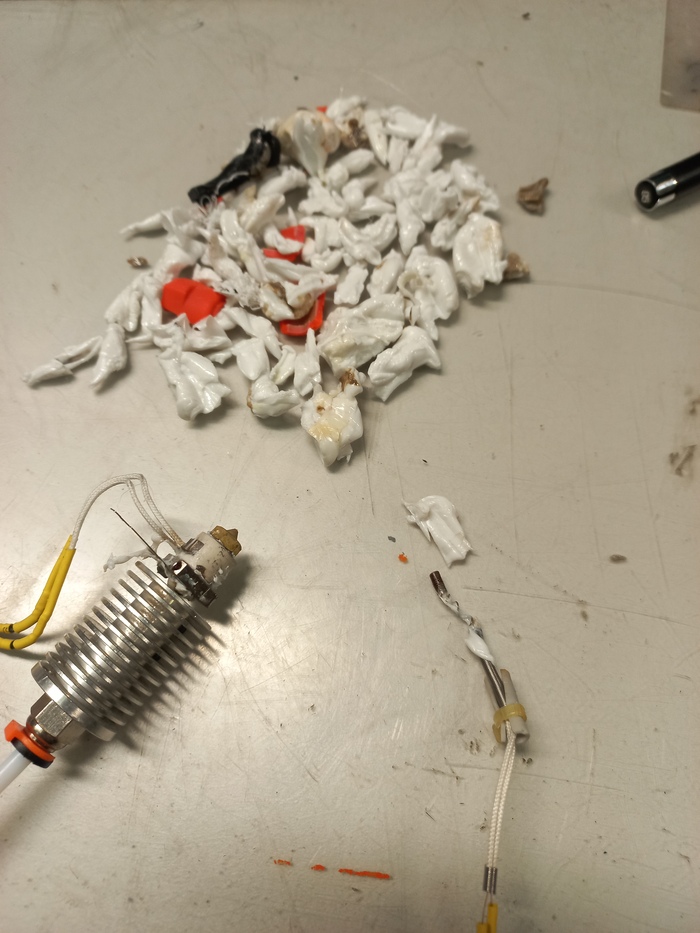

Через пол часа удаления пластика обнаружил оторванный термистор.
Проблема была в том, что намотало пластик на hotend и со временем оторвало термистор, и принтер выдал ошибку.

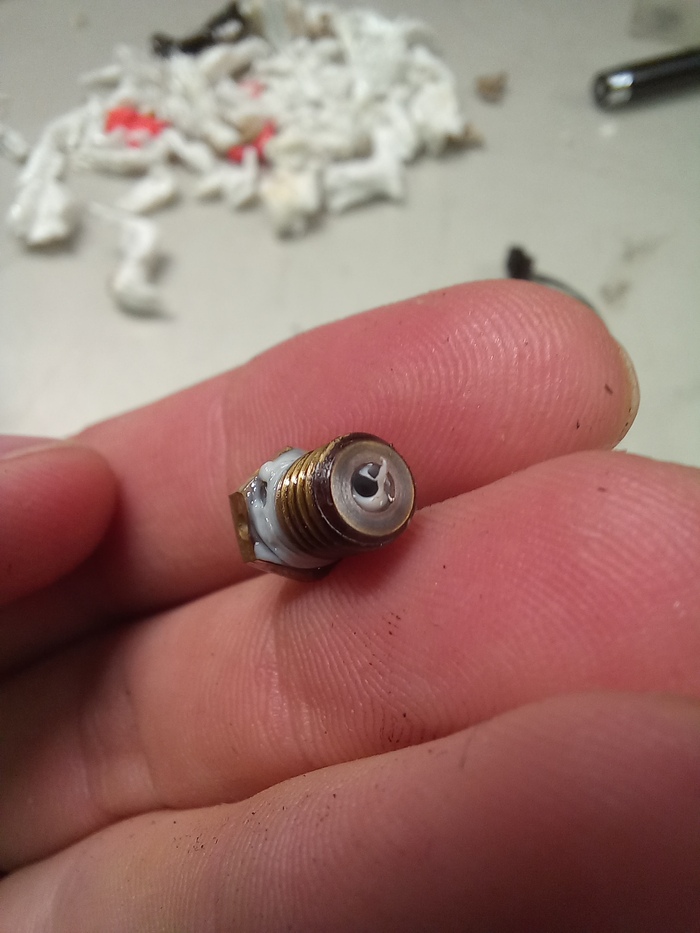

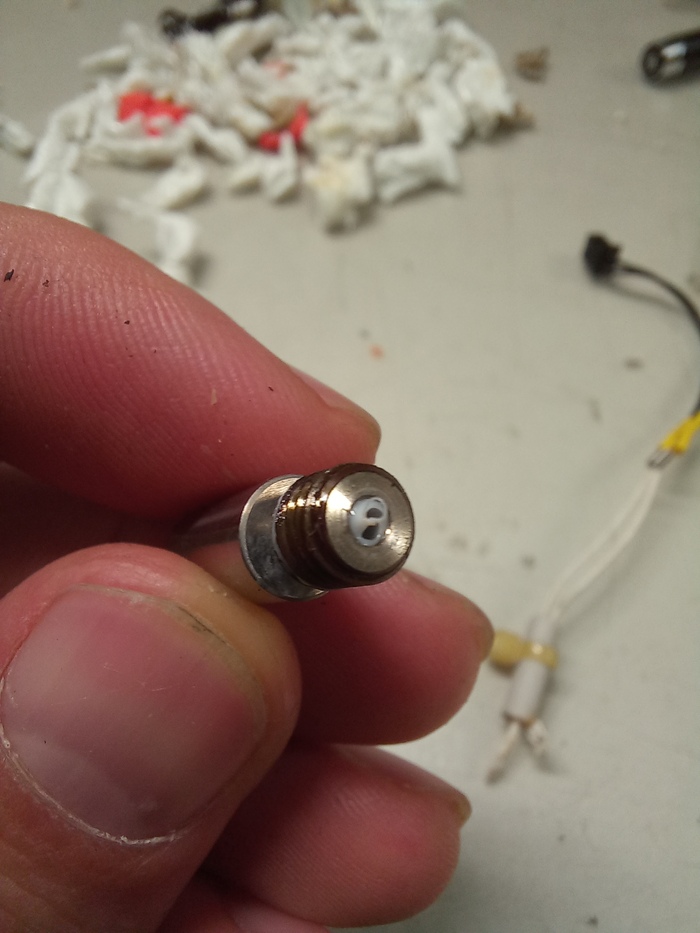

Так же открутил термобарьер и сопло, чтобы убедиться в плотности контакта между ними.

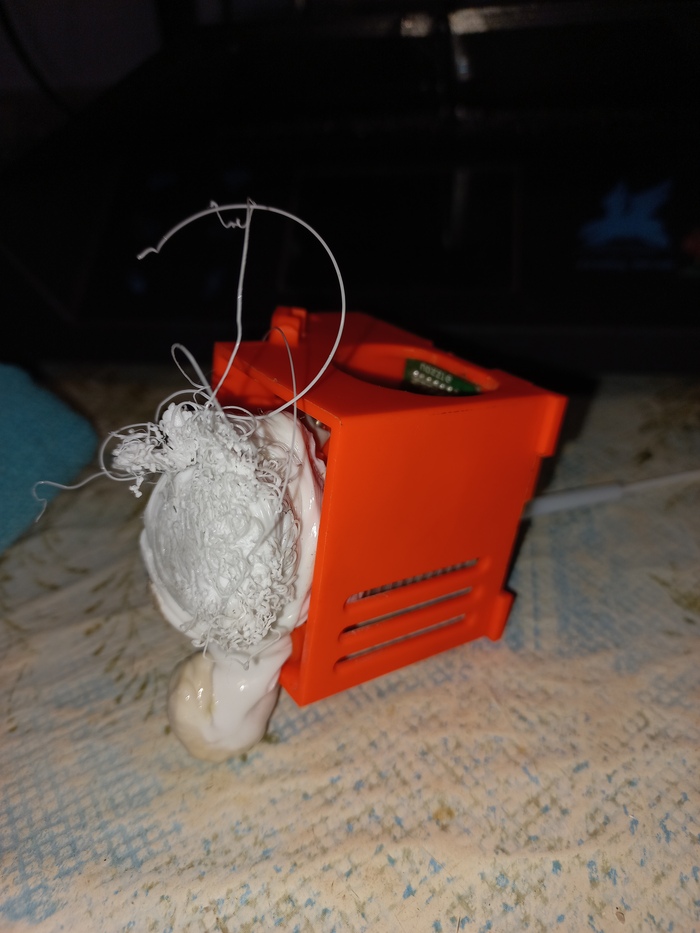

Всем привет. Сегодня ночью печатал детальки, НО что-то пошло не так(((🤷
Вечером напишу, что случилось.
PBT или полибутилентерефталат - недавно появившийся у ув. гр. Советова (3D-Club.ru) в ассортименте филамент.
По описанию - лютая инженерка. Прочный. Скользкий. Износостойкий. Держит высокие температуры (150+).
Если погуглить, самое популярное применение - кейкапы.
Штука интересная, но стоит - конь. Так что пришлось долго клянчить у Антона пробничек)
И вот, недавно получил заветный моточек (на самом деле даже два)
Параметры печати вышли у меня такие:
Температура: 260/110
Адгезив: БФ2
Необходим широкий брим
Обдув: Только по необходимости, в целом не нужен.
На новую клавиатуру не хватит, так что будем печатать традиционного кота-в-коробке.
Нить белая, гладкая, в меру гибкая. Осматриваем, и кидаем в сушилку на полный жар. Филамент сушить надо всегда, а незнакомый - надо вдвойне.
На следующий вечер заправляем в медведя. По рекомендации производителя сопло грею до 260.
Давится легко. В силу кристаллической природы наблюдаем интересный эффект. Выходит из сопла ниточка прозрачная, но буквально через секунду резко мутнеет и белеет. И усаживается.
Прогнал марлиновский тест к-фактора, получил что-то около 0,05.
Поехали запекать котэ.
Температура 290/110
Слой 0.2
Скорость 60
Ретракт 0.5/35 (по наитию)
Обдув выключен
Так как тест ПА отлипал от стола неохотно - решил оставить стекло с К90.
Попытка номер раз:
Прогреваем, запускаем...
И вот, слое на пятом, слышу из принтера звонкое ЧПОК! и углы распечатки устремляются вверх. Серединка, к слову, держится неплохо - шпателем отрывал с усилием.
Попытка номер два:
Снижаю температуру экструдера до 260, добавляю брим в 15 линий.
На этот раз пропечатать удалось гораздо больше. Но держало явно с трудом - брим у углов коробки выгнулся. А потом и вовсе оторвался.
Попытка три:
Делаю слой 0.12. Меньше слой - меньше выгибающая сила.
Добавляю брима. Уменьшаю скорость.
Печать идёт, углы напрягаются но держат.
Уже почти уверовал в победу и пошёл пить чай. Вернулся - полукошак катается за башкой по столу. Ять!
Попутно пишу в чатик что, мол, так прикольно и звонко у меня ещё печати не отлетали. Получаю совет сменить адгезив на мульти- или бф2.
С мультиком я пока не разобрался, так что достаю стекло с жЫрным слоем бф2 и перезапускаю печать.
Попытка четыре:
Температура 260, слой 0.2, адгезив бф2
Стол дымит и пахнет. Но держит надёжно.
Успешно допечатываю всего кота до шеи, после чего слышу неприятное похрустывание.
Времени слоя не хватает для отверждения, и печать начинает "плыть". Добавляю немножко обдува - проблема уходит. Кот допечатывается до конца!
Жду остывания, где-то на 50 градусах начинаю ковырять и понимаю - держит, собака. Прочно держит. В итоге оторвал с кусочком клея, пришлось восстанавливать поверхность.
Но и сам кот вышел с косяком - на хребтине дырка.
Опыт получен, моделька на стену - нет.
Перепечатываю ещё раз с подключением вентилятора от уровня шеи и до ушей, подписываю результат и отправляю на полку.
Тут, к слову, и первый пробник вышел весь.
Визуально пластик блестящий, гладкий. Слоистость в глаза не бросается.
На ощупь приятен, вдоль слоя скользит.
По физике - пластик жесткий, гнётся труднее ПА6-Э. Достаточно прочный - голову бракованному коту свернуть не удалось. Клапана ломаются со щелчками, не по слоям - межслойка отличная.
Пытался раздавить коробку пассатижами (4 слоя дна по 0.2, дальше заполнение гироидом 10%), давил со всей дури - оставил едва заметный след.
Ножом строгается с трудом, срез монолитный.
Думаю, можно использовать как альтернативу нейлону в горячих местах, ну или там, где его гибкость будет лишней. Ну и кейкапы печатать конечно)
