485
nati595
nati595
5 месяцев назад
Авиация и Техника

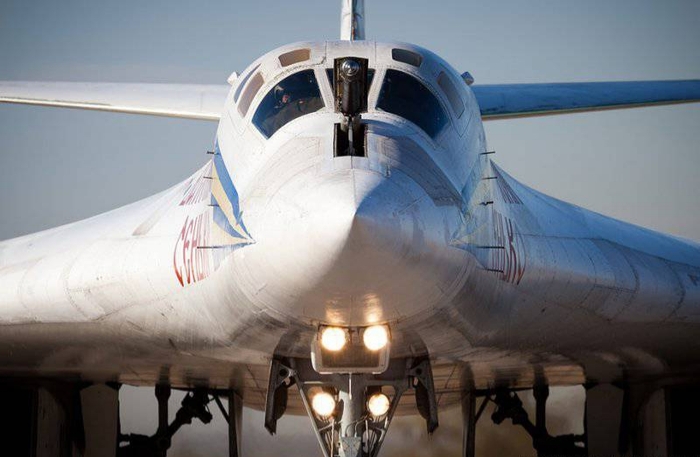

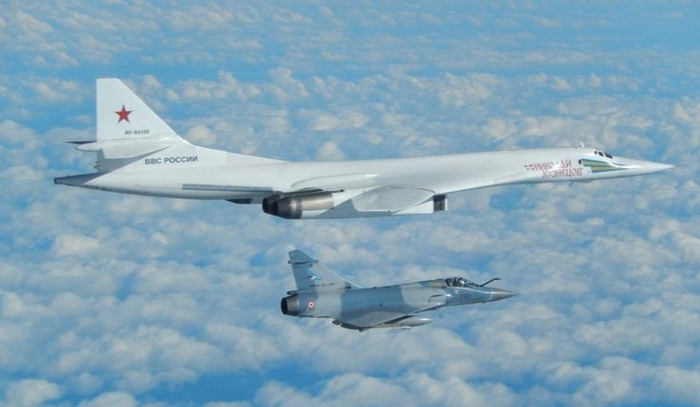

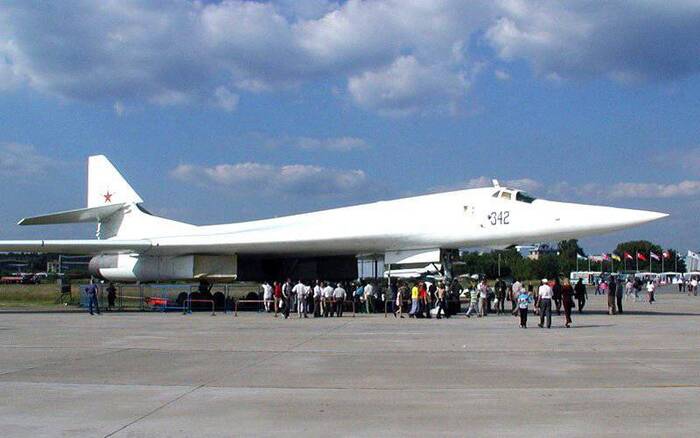

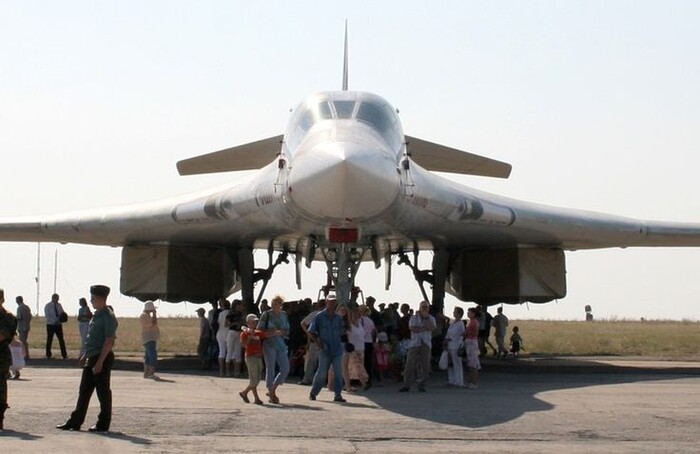

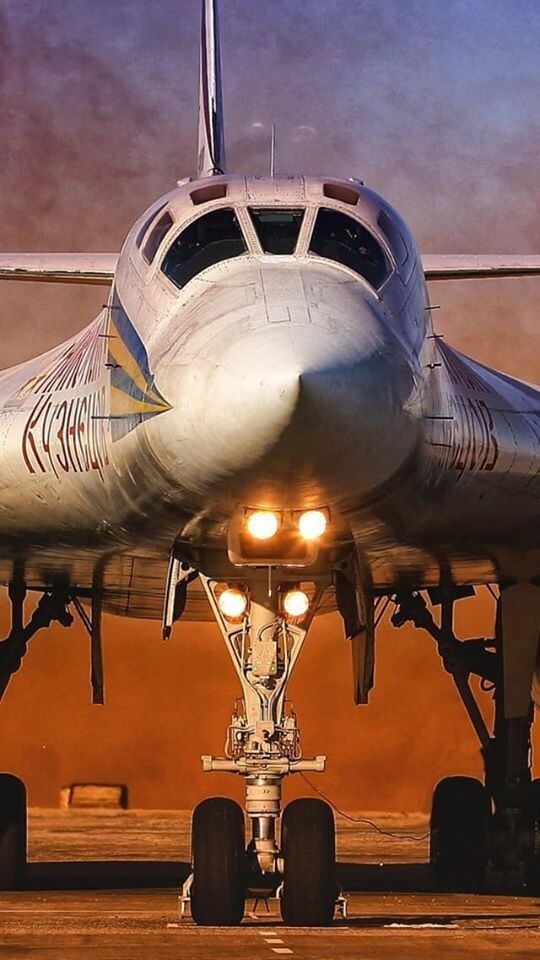

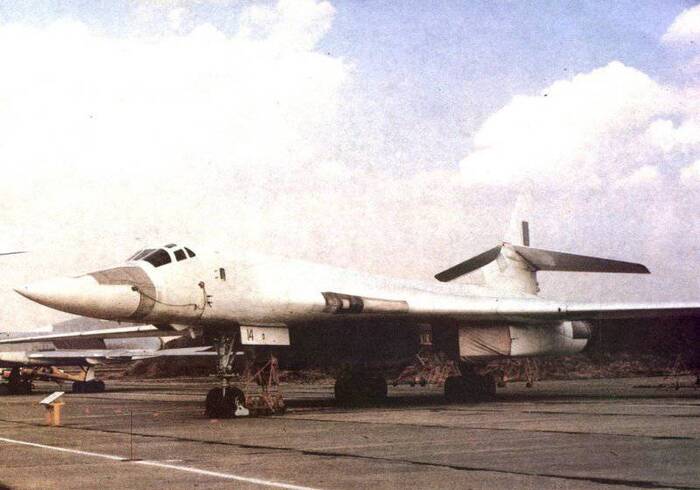

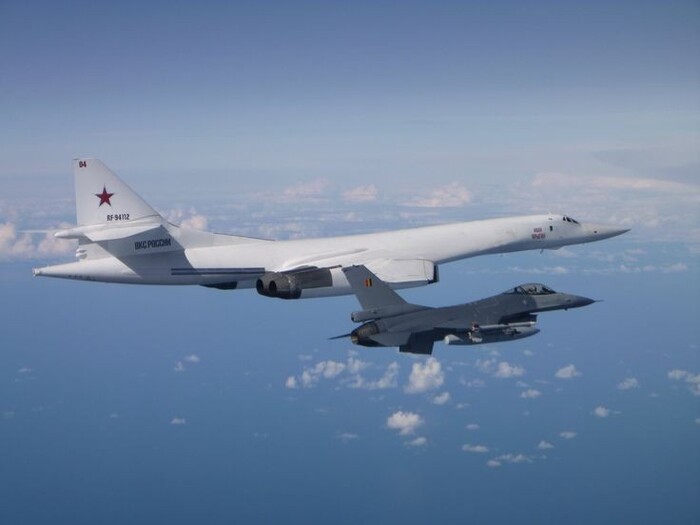

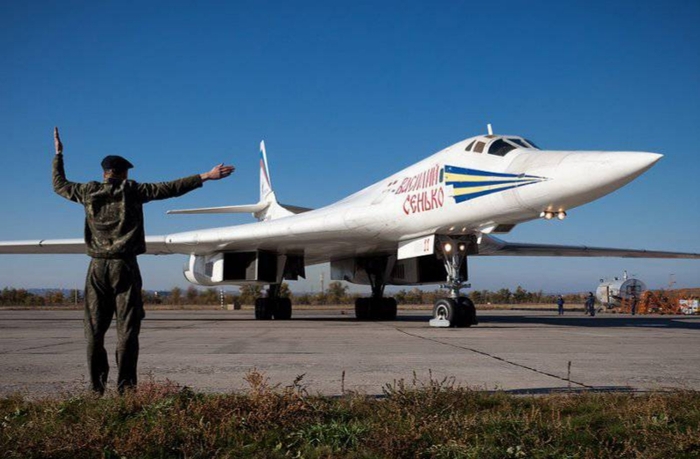

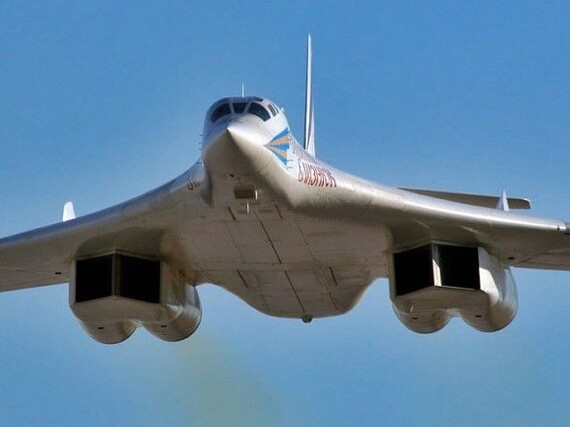

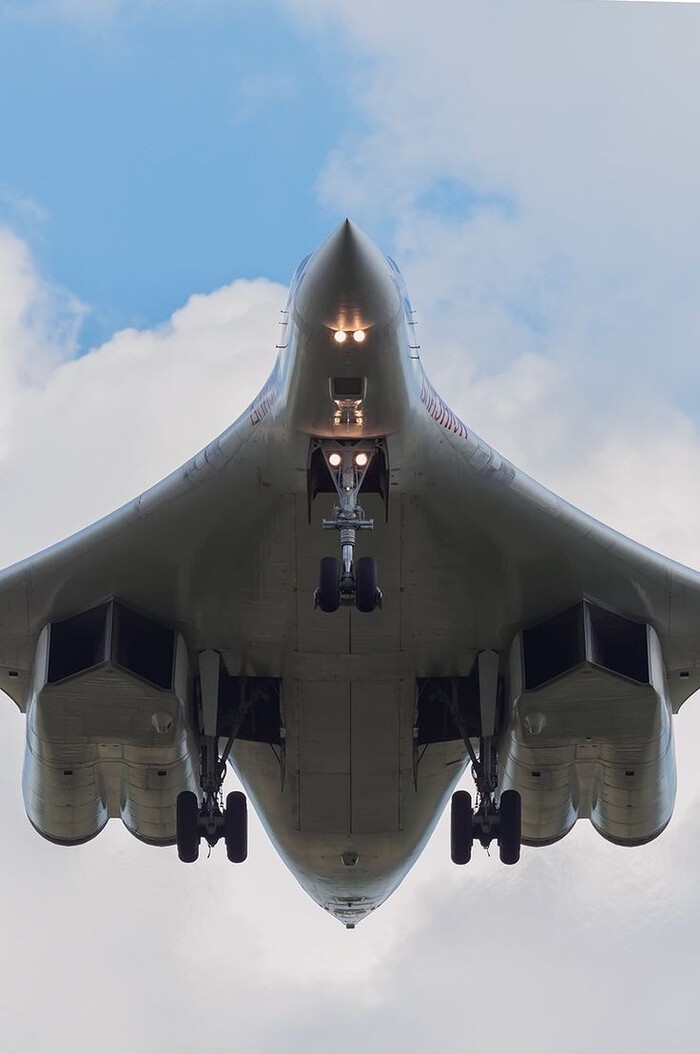

Ту-160 (часть 1)⁠⁠

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

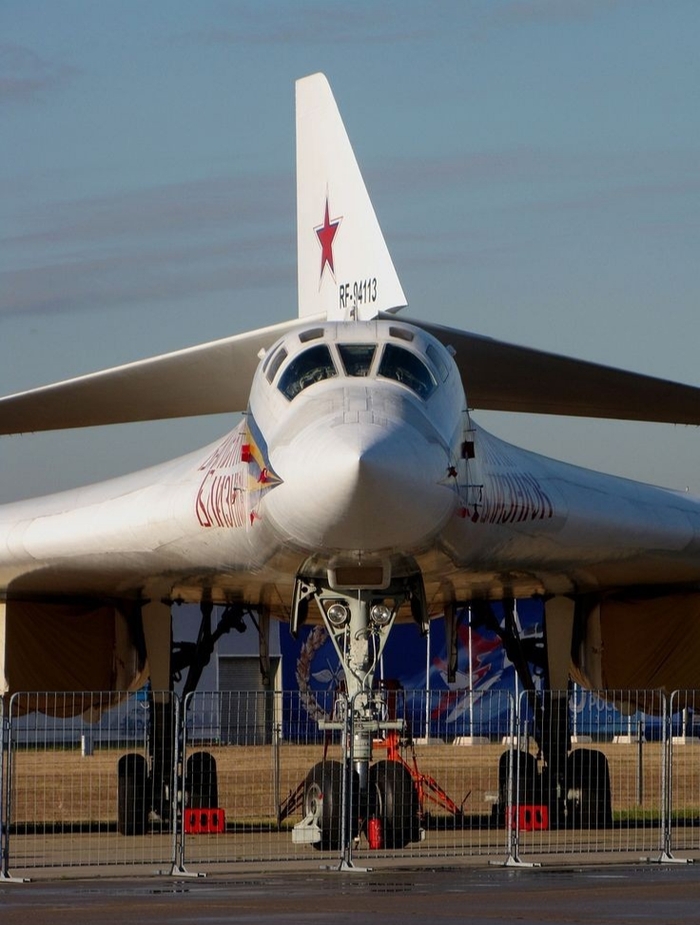

Ту-160 - один из немногих, если не единственный боевой самолет СССР, информация о котором просочилась в прессу за несколько лет до его постройки. Еще в 70-х годах в ходе переговоров ОСВ-2 Л.И.Брежнев упомянул о том, что в Советском Союзе в противовес американскому В-1 проектируется новый тяжелый бомбардировщик. Других подробностей, кроме того, что производить его станет специально реконструируемый для этой цели авиазавод в Казани, не сообщалось.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Прошло несколько лет. 25 ноября 1981г. самолет готовился к испытаниям на аэродроме ЛИИ в подмосковном г. Жуковском (Раменское). Машина стояла на газовочной площадке рядом с двумя Ту-144. В таком окружении она и была запечатлена на первом опубликованном на Западе фото. Пресса спекулировала на том, что самолет преднамеренно, в пропагандистских целях был выставлен под объективы американских разведывательных спутников (предполагалось, что снимок получен из космоса). Действительность же оказалась куда более прозаичной: снимок сделал один из пассажиров самолета, садившегося на расположенный рядом аэродром Быково. С момента публикации бомбардировщик получил кодовое название Ram-P (Ram - от названия Раменское) и код НАТО - Blakjack. Под этими именами миру был представлен самый тяжелый бомбардировщик всех времен.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

История Ту-160 берет свое начало в 1967 г. В ходе конкурса на стратегический бомбардировщик, который курировал главком Дальней Авиации (ДА) генерал-полковник В. В. Решетников, первыми появились проекты ОКБ П.О.Сухого (Т-4МС) и В.М.Мясищева (М-20). Однако ОКБ Сухого, не без давления со стороны главкома ВВС П.С.Кутахова, вскоре сконцентрировало усилия на своей традиционной продукции - истребителях и тактических ударных самолетах. На втором этапе к конкурсу подключилось ОКБ А.Н.Туполева с проектом Ту-160. «Фирма» Мясищева выступила с новой разработкой - М-18, но в очередной раз возрожденный коллектив не имел реальных сил реализовать столь масштабную программу. Поэтому, несмотря на симпатию к М-18 со стороны В.В.Решетникова, победителем конкурса стала команда Туполева.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Ее успех был в значительной мере предопределен предыдущими наработками туполевцев в тяжелобомбардировочной авиации и наличием подходящей производственной базы, которой не располагали соперники, поэтому сам конкурс проектов носил в значительной степени условный характер. Впрочем, решение было вполне обоснованным: при всей смелости проекты Мясищева не были достаточно проработаны, а сама «фирма» располагала весьма ограниченными возможностями. Экспериментальный машиностроительный завод был образован на основе летно-доводочной базы в Жуковском, занимавшейся до этого только сопровождением испытаний, и позже даже проверку прочности грузового «Атланта» пришлось вести в Новосибирске. Решением МАП материалы по проектам М-18/20 передали ОКБ Туполева для использования в работе над Ту-160 (к слову, Ту-160 в окончательном варианте и М-18 на первый взгляд отличаются разве что количеством основных стоек шасси - у М-18 их было три).

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

В начале 1975 г. ОКБ, возглавляемое Алексеем Андреевичем Туполевым, приступило к разработке эскизного проекта самолета. На этой фазе бомбардировщику присвоили шифр «изделие 70» и внутрифирменное обозначение «К». Первый вариант Ту-160 имел аэродинамическую схему «бесхвостка» с плавным сопряжением крыла и фюзеляжа и представлял собой попытку «дешево и сердито» приспособить под новые задачи задел предыдущих проектов: бомбардировщика Ту-135 (нереализованного) и пассажирского Ту-144. Но такой подход вел к созданию однорежимного самолета, то есть оптимизированного под конкретные значения скорости и высоты полета. Это не отвечало требованиям ВВС, оговаривавшим широкий диапазон возможностей будущей машины - от скоростного полета у земли при прорыве к цели до продолжительного крейсерского на высоте. Поэтому начались работы над вариантом Ту-160М (позже букву М убрали) с крылом изменяемой геометрии. На этом этапе огромную роль сыграл ЦАГИ, с которым туполевцы имели традиционно тесные связи, и в первую очередь Г.С. Бюшгенс и Г.П. Свищев (в 1975 г. за работы по этой теме они были удостоены Государственной премии СССР). Однако крыло изменяемой геометрии для столь тяжелого самолета весьма сложно в реализации. Его применение на Ту-160 требовало качественных изменений технологии производства. Для этой цели была сформирована специальная Государственная программа новых технологий в металлургии, непосредственно координируемая тогдашним министром авиапромышленности П.В.Дементьевым.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

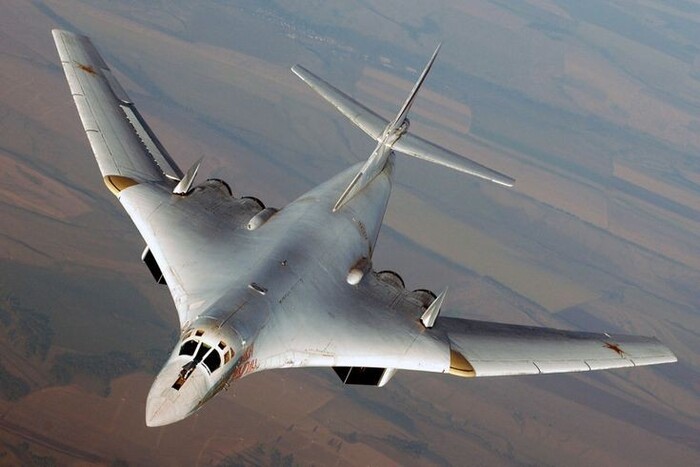

Общую схему и параметры крыло «семидесятки» унаследовало от Ту-22М. Но его конструктивно-технологическое решение для втрое более тяжелой машины, естественно, существенно отличалось: пятилонжеронные консоли Ту-160, собранные из семи монолитных панелей (четырех снизу и трех сверху), подкрепленных только шестью нервюрами, навешивались на шарнирные узлы мощнейшей центропланной балки - цельносварного титанового «хребта», вокруг которого строился весь самолет. В буквальном смысле слова «узким местом» стал узел навески хвостового оперения: в условиях небольшой строительной высоты требовалось разместить шарниры крепления цельноповоротной части киля и стабилизатора, а также мощнейшие гидроприводы (по расчетам, управление многометровыми плоскостями оперения требовало семитонных усилий).

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Несмотря на отказ от прямого развития схемы Ту-144, некоторые использованные на нем конструктивно-технологические достижения нашли применение и на Ту-160. К их числу относятся элементы интегральной аэродинамической компоновки, объединившей фюзеляж и наплывную часть крыла в единый агрегат. Такая компоновка решила триединую задачу -обеспечила высокое весовое совершенство, улучшила несущие свойства и позволила, благодаря большим внутренним объемам, разместить значительную массу груза и топлива. В итоге при близких к Ту-95 габаритах Ту-160 на 50% тяжелее.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Предельное «обжатие» форм Ту-160 достигнуто также благодаря рациональной конструктивной компоновке (для уменьшения миделя фюзеляжа отсек передней стойки шасси размещен за кабиной экипажа, а не под ней, как на В-1, основные стойки при уборке укорачиваются). Снижению аэродинамического сопротивления способствуют большое удлинение фюзеляжа и плавные обводы его носовой части с сильно скошенными лобовыми стеклами (вначале прорабатывалась установка отклоняемого носового обтекателя по типу Ту-144). Эти меры облегчили достижение заданных скорости и дальности полета и... сделали самолет очень изящным.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Ту-160 стал первым отечественным серийным тяжелым самолетом, на котором применена электродистанционная система управления (известная на Западе как «fly by wire» - полет по проводам), позволившая реализовать «электронную устойчивость» с полетной центровкой, близкой к нейтральной. В результате возросла дальность полета, улучшилась управляемость, снизились нагрузки на экипаж в сложных ситуациях. Другим элементом новизны при проектировании планера и силовой установки Ту-160 стало значительное внимание, уделявшееся снижению радиолокационной и инфракрасной заметности самолета (т.н. технология «стелс»).

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

В 1977 г. находящемуся в Куйбышеве* ОКБ Н.Д.Кузнецова специально для Ту-160 были заказаны двигатели («изделие Р», позднее НК-32). При их проектировании «фирма» использовала опыт создания НК-144, НК-22, НК-25, уделив особое внимание снижению ИК-излучения и расхода топлива. В 1980 г. начались испытания НК-32 на летающей лаборатории Ту-142М (двигатели размещались в обтекаемой гондоле под «брюхом» носителя). Серийное производство НК-32 началось одновременно с Ту-160 - в 1986 г.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

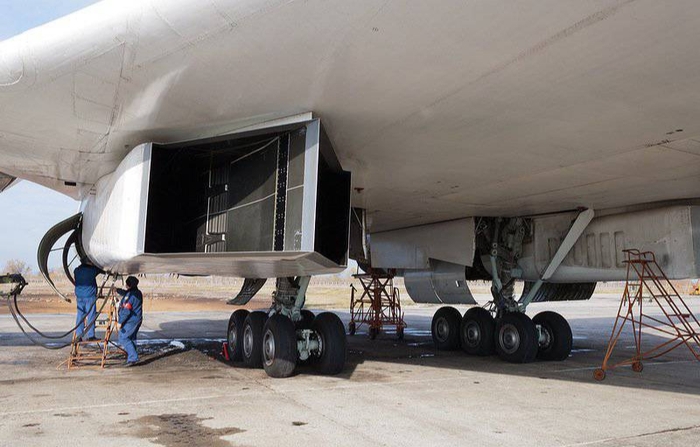

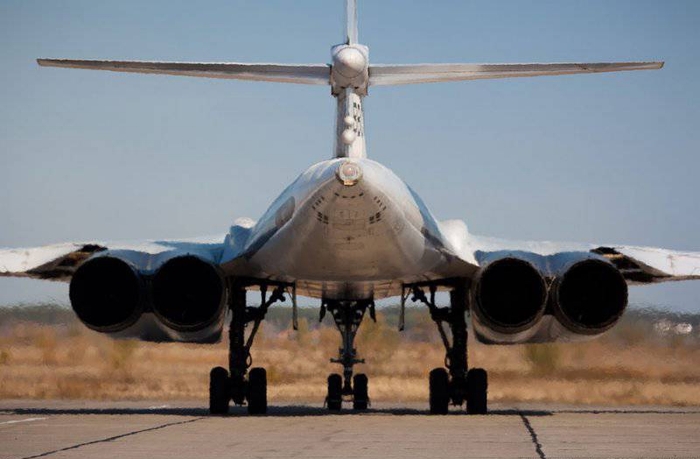

Компонуя двигатели на Ту-160, конструкторы начали со схемы, принятой на Ту-144 (четыре двигателя в едином пакете под задней частью центроплана, что позволяло использовать возникающие под крылом косые скачки уплотнения для увеличения аэродинамического качества сверхзвукового полета). Однако такая схема приводила к чрезмерным потерям полного давления в длинных воздушных каналах, а индивидуальное регулирование воздухозаборников в некоторых случаях вызывало их негативное взаимовлияние. Невысокой оказалась и надежность «плотной связки» двигателей - авария или пожар одного из них могли вывести из строя остальные. Главной же причиной разноса их по бокам в две двухдвигательные гондолы стала необходимость освобождения места для бомбоотсека, по праву занявшего положение вблизи центра масс. Интересно, что гондолы рассматривались как с горизонтальным, так и с вертикальным (один над другим) расположением двигателей. Был даже построен натурный макет воздухозаборника с двумя каналами, огибавшими балку центроплана сверху и снизу. Такое решение обеспечивало достижение лучших аэродинамических параметров и наибольшее снижение заметности, но технологические трудности и сомнения в уровне боевой живучести вертикальной «связки» двигателей не позволили реализовать этот вариант. Всего в аэродинамических трубах ЦАГИ прошли продувки 14 вариантов компоновки силовой установки.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

На начальном этапе работ по самолету тему курировал А.А.Туполев, а с 1975 г. главным конструктором бомбардировщика назначили В.И.Близнюка, который активно участвовал в создании Ту-22 и Ту-144. Его заместителями стали Л.Н.Базенков и А.Л.Пухов. Большую работу по тематике Ту-160 провели: начальник летно-испытательной базы В.Т.Климов (ныне - генеральный директор АНТК им.А.Н.Туполева), инженер по проведению испытаний А.К.Ящуков, главный инженер опытного завода ОКБ в Москве А.Можейков, директор авиазавода в Казани В.Копылов. Огромный вклад в создание изделия «70» внесли ЛИИ, НИАС, ВИАМ, НИАТ, объединения «Труд», «Радуга», «Электроавтоматика», МИЭА и другие отраслевые институты и предприятия (всего более 800 организаций).

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Защита эскизного проекта состоялась в середине 1976 г., после чего началась постройка макета бомбардировщика. На этом этапе заявлялись следующие характеристики:

- дальность без дозаправки с нагрузкой 9 т - 14000-16000 км;

- максимальная высота полета - 18000-20000 м;

- максимальная бомбовая нагрузка - 40000 кг;

- максимальная масса топлива - 162200 кг.

В качестве основного ракетного вооружения Ту-160 предполагались две ракеты большой дальности Х-45 (по одной в каждом грузоотсеке) либо 24 ракеты малой дальности Х-15 (по 6 на каждой из четырех револьверных установок МКУ-6-1). Эти варианты вооружения и определили габариты грузоотсеков, причем главную роль сыграли большие размеры Х-45 (длина - 10,8 м, высота в сложенной конфигурации - 1,92 м, стартовая масса - 4500 кг, дальность - 1000 км, скорость - 9000 км/ч). Объем каждого из грузоотсеков (43 куб.м) получился в точности равен объему грузоотсека Ту-95.

По иронии судьбы от применения Х-45 отказались уже на этапе макета, отдав вслед за США предпочтение новому оружию - крылатым ракетам. Такая ракета Х-55 имела большую, чем Х-15, длину, что потребовало создания новой револьверной установки МКУ-6-5У.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

В конце 1977 г. был утвержден макет Ту-160, и в Москве при широкой кооперации с Казанью началась постройка трех прототипов. Первый из них, обозначенный «70-01», предназначался для летных испытаний, но не оснащался бортовым оборудованием в полном объеме. Самолет «70-02» служил для статиспытаний, а «70-03» стал практически полным аналогом серийной машины.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Во второй половине ноября 1981 г. машина «70-01» начала пробные рулежки на аэродроме в Жуковском (при опробовании двигателей перед второй пробежкой она и была сфотографирована). Летчиками-испытателями были Б.И.Веремей, С.Т.Агапов, В.Н.Матвеев, Е.С.Павлов и М.М.Козел. Первый полет Веремей выполнил в пятницу 18 декабря 1981 г. в преддверии 75-летнего юбилея Л.И.Брежнева. Сегодня конструкторы отрицают прямую связь с этой датой, утверждая, что взлет ко дню рождения «вождя» случаен. Это похоже на правду т.к. в истории советской авиации многие самолеты совершили первый вылет именно в декабре, что связано с закрытием годовых планов предприятий. Еще более прозаичной причиной «урожайности» декабря на первые полеты является ясная зимняя погода, приходящая на смену осенним дождям и туманам (уместно напомнить, что и Ту-144 впервые поднялся в воздух в последний день года - 31 декабря 1968 г). Зная дату юбилея, руководство вполне могло лишь подкорректировать день первого вылета. Как бы то ни было, в задании на 18 декабря значилась лишь скоростная пробежка (уже после посадки летчик докладывал, что «машина сама попросилась в воздух»). Полет по кругу прошел успешно, а виновник торжества Веремей вскоре получил Звезду Героя.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Самолет «70-01» испытывался несколько лет, служил для доводки аэродинамики машины и снятия летных характеристик. На нем в феврале 1985 г. впервые был преодолен звуковой барьер. Внешне от серийных машин он отличался незначительно, а внутренним оборудованием - куда больше. С туполевским «здоровым консерватизмом» на нем установили уже отработанное серийное приборное и радиооборудование, отложив неизбежные проблемы с доводкой сложной электроники на последующие этапы испытаний. Помимо отсутствия части бортовых комплексов, некоторые элементы конструкции были сделаны из материалов-заменителей. Именно трудности с получением новых конструкционных материалов и проблемы с технологией их обработки стали главной причиной задержки постройки второго летного экземпляра «70-03», который впервые поднялся в воздух только 6 октября 1984 г. От первой «семидесятки» машина отличалась и внешне: на ней «вылизали» аэродинамику, в особенности обводы носовой части (С.М.Егер говорил: «Самолет обтекается с носа!»). В октябре взлетел и третий Ту-160 - первая машина казанской сборки.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Всего на испытания вывели 8 самолетов двух опытных серий. Первый этап заводских и госиспытаний проводился на летно-доводочной базе ОКБ в ЛИИ, по мере расширения программы подключился НИИ ВВС и его полигон в Ахтубинске (Владимировка), место которого было в свое время выбрано благодаря все тем же подходящим погодным условиям (число ясных «летных» дней на Нижней Волге достигает 320 в году). Испытательной бригадой военных летчиков Ту-160 руководил Л.И.Агурин, а ряд полетов провел будущий начальник НИИ ВВС Л.В.Козлов, «вылетавшийся» в испытатели из «дальников».

Бескрайние заволжские степи как нельзя лучше подходили для отработки основного ударного вооружения Ту-160 -автономных крылатых ракет Х-55 с дальностью полета до 3000 км. При их пусках бомбардировщик сопровождал спецсамолет Ил-76 - командно-измерительный пункт, принимавший телеметрическую информацию с борта Ту-160 и самой ракеты, а также следивший за ее полетом. Несколько раз при отказах и сбоях в системе управления Х-55, когда она становилась «чересчур самостоятельной» и сходила с маршрута, опасно приближалась к границам полигона, приходилось подавать команду на ее подрыв. При пусках на большую дальность Х-55 продолжала идти к цели уже после посадки самого самолета. Точность ее попадания (круговое вероятное отклонение от цели) удалось довести до 18-26 м.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

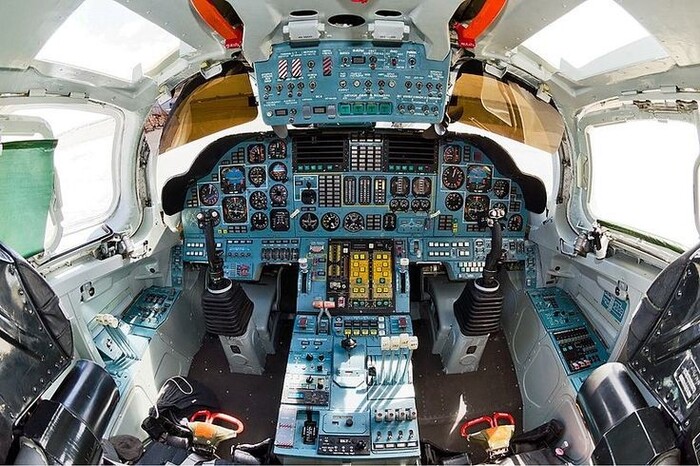

Большого внимания потребовала доводка радиоэлектронных систем самолета - прицельно-навигационного комплекса (ПрНК) «Обзор-К» и, особенно, бортового комплекса обороны (БКО) «Байкал», пришедшего на смену стрелковым установкам - непременному атрибуту прежних бомбардировщиков. «Байкал» позволяет обнаружить средства ПВО противника, засечь их положение, заглушить помехами или поставить за самолетом завесу из ложных целей. Элементы БКО испытывались на радиотехнических полигонах под Оренбургом и в Средней Азии. В целом на госиспытаниях к середине 1989 г. Ту-160 совершил 150 полетов, из 1 них 4 с пусками Х-55СМ, причем один - с одновременным сбросом ракет из обоих грузоотсеков.

Как уже упоминалось, серийные самолеты собирались в Казани. Формально они имели обозначение Ту-160С (серийный), но в практике - Ту-160. Казанский завод образовался в 1941 г. на базе эвакуированного московского авиазавода № 22 и местного завода №124. Его основной продукцией после войны были тяжелые самолеты, созданные в ОКБ А.Н.Туполева: Ту-4, Ту-22 и Ту-22М. В настоящее время Казанское авиационное производственное объединение им. СП. Горбунова выпускает пассажирские самолеты Ту-204.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Производство Ту-160 потребовало постройки новых специализированных цехов, ориентированных на технологию новой машины. На заводе появилось уникальное оборудование для изготовления композитных и сотовых панелей, штамповки и фрезеровки крупногабаритных деталей, в том числе 20-метровых монолитных плит переменной толщины из титановых и высокопрочных алюминиевых сплавов, что позволило уменьшить число стыков в конструкции самолета, снизить массу и повысить ресурс. Колоссальная центропланная балка крыла длиной 12,4 м и шириной 2,1 м фрезеровалась из двух титановых половин, верхней и нижней, затем сваривалась в одно целое в вакуумной камере под спецприсадками и флюсами («ноу-хау» казанского завода ). Эти операции приходилось проводить ночью - иначе работа мощнейшего оборудования оставляла без электроэнергии полгорода.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Первые серийные Ту-160 начали службу в мае 1987 г. Они поступили на вооружение 184-го гвардейского Полтавско-Берлинского Краснознаменного тяжелобомбардировочного авиаполка, базирующегося в Прилуках Черниговской области. В годы Великой Отечественной войны среди других частей полк выделялся боевыми успехами, а после ее окончания оставался элитным подразделением ВВС СССР. Он первым освоил стратегический бомбардировщик Ту-4, затем имел на вооружении различные модификации Ту-16, а в 1984 г. в полку появились Ту-22МЗ. Для Ту-160 аэродром в Прилуках был реконструирован, полоса упрочнена и удлинена до 3000 м.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Осваивать Ту-160 строевым летчикам предстояло, не дожидаясь завершения госиспытаний, которые грозили затянуться из-за большого объема работ и числа зачетных полетов. Решение об опытной эксплуатации этого самолета (по существу, войсковых испытаниях) давало возможность вести опережающее использование его, выявляя в повседневной работе дефекты и нарабатывая опыт для других полков, которые вслед за лидером получали бы новые бомбардировщики. Разумеется, опытная эксплуатация предъявила повышенные требования к профессионализму летчиков и техников. Обычно переучивание личного состава проводится в Рязанском учебном центре ДА, на этот раз пришлось изучать самолет непосредственно в цехах Казанского авиазавода.

В полдень 25 апреля 1987 г. в Прилуках приземлилась первая группа из двух Ту-160, которую привел Козлов. Один из самолетов принадлежал к опытной второй серии, второй был головным в войсковой серии. Перегон к месту базирования прошел без проблем, а на аэродроме, помимо традиционной хлеб-соли, летчиков ожидало несметное количество «секретчиков» и особистов, брошенных на охрану новой техники.

Через две недели, 12 мая 1987 г., Козлов «обкатал» новый самолет с Прилукского аэродрома, а 1 июня состоялся вылет строевого экипажа командира полка В.Гребенникова. Вслед за ним Ту-160 в воздух поднимали Н.Студитский, В.Лежаев и А.С.Медведев, известный в полку как «ас Медведев» - он и принял командование первым отрядом этих машин.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Для ускорения освоения самолета (и сбережения ресурса) в полку оборудовали тренажерный зал. Чтобы с максимальной отдачей использовать имеющуюся пару машин и подготовить достаточное число летчиков, через кабину выходившего на полеты Ту-160 «пропускались» несколько сменявших друг друга экипажей, ожидавших своей очереди у края ВПП.

Самолет понравился летчикам. Белоснежная машина оказалась очень «летучей», легкой в управлении, обладала отличными разгонными качествами и скороподъемностью («сама шла вверх»), устойчиво держалась на малых скоростях, что упрощало посадку (минимальная скорость равнялась 260 км/ч и была даже ниже, чем у Ту-22МЗ). Однажды стотонной тяги двигателей даже хватило для взлета с выпущенными по невниманию интерцепторами. Самолет вяло, но шел вверх, зато после их уборки рванул так, что летчики «едва не продавили кресла». При выходе на опасные режимы срабатывали система предупреждения и автомат ограничений, не допускавшие грубых ошибок летчиков.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

Отношение к Ту-160, окрещенному «гордостью нации» (бытовало и «камбала» - за своеобразный «анфас» с пучеглазой кабиной), было очень уважительным, а его полеты обставлялись с должным вниманием: чтобы избежать засасывания в воздухозаборники мусора с земли, самолетам в первые месяцы не разрешалось рулить на старт самостоятельно. Запустив сначала на тщательно выметенной площадке двигатели и выведя их на режим малого газа, самолеты буксировали тягачом, впереди которого двигалась шеренга солдат, собиравших камешки и ветки, а саму ВПП перед полетами едва не мыли.

На стоянке Ту-160 обнаружил своеобразную особенность: при сложенных консолях крыла (положение 65°) он легко мог сесть на «пятую точку», и вернуть его в нормальное положение было затруднительно. Пришлось на земле оставлять крыло в положении минимальной стреловидности 20°, хотя при этом Ту-160 увеличивался в размахе и занимал больше места.

Более серьезных мер потребовало обнаружение весной 1988 г. неподалеку от Прилук замаскированного под пень контейнера с аппаратурой, прослушивавшей радиопереговоры и фиксировавшей работу радиотехнических систем самолетов. Его владельцы пожелали остаться неизвестными, а Ту-160 получили своего рода «намордники» - чехлы из металлизированной ткани, закрывавшие на земле носовой обтекатель РЛС и не пропускавшие наружу излучение (они же защищали технический экипаж от высокочастотного облучения во время опробования самолетного оборудования).

К концу 1987 г. полк имел укомплектованный отряд из десяти Ту-160, но для сохранения боеготовности на время переучивания сохранял в своем составе ударные Ту-22М3 и постановщики помех Ту-16П. По мере поступления Ту-160 старые самолеты передавали в другие полки, а часть Ту-16 демонтировалась и уничтожалась на месте (чтобы общее количество боевых самолетов оставалось в рамках Договора о сокращении обычных вооружений). Для контроля за самими Ту-160, проходившими по другой «статье» (их число оговаривалось Договором о стратегических наступательных вооружениях) в Прилуки должны были прибыть американские инспекторы, для которых рядом со стоянками и ВПП выстроили коттедж. Последний Ту-22М3 покинул Прилуки в марте 1991 года.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

С нарастанием перестроечных трудностей в экономике производство Ту-160 и темпы их развертывания несколько снизились: к концу 1991 г. полк насчитывал 21 машину в двух эскадрильях. Третья эскадрилья получила с начала того же года Ту-134УБЛ (учебно-боевой для летчиков), обладающие сходными с тяжелыми бомбардировщиками управляемостью и поведением в воздухе. Они использовались для ввода в строй экипажей и поддержания летных навыков, позволяя сохранять ресурс боевых машин и избегать многочисленных отказов, которые поначалу сопутствовали Ту-160 (к тому же, использование «тушек» обходилось почти вчетверо дешевле).

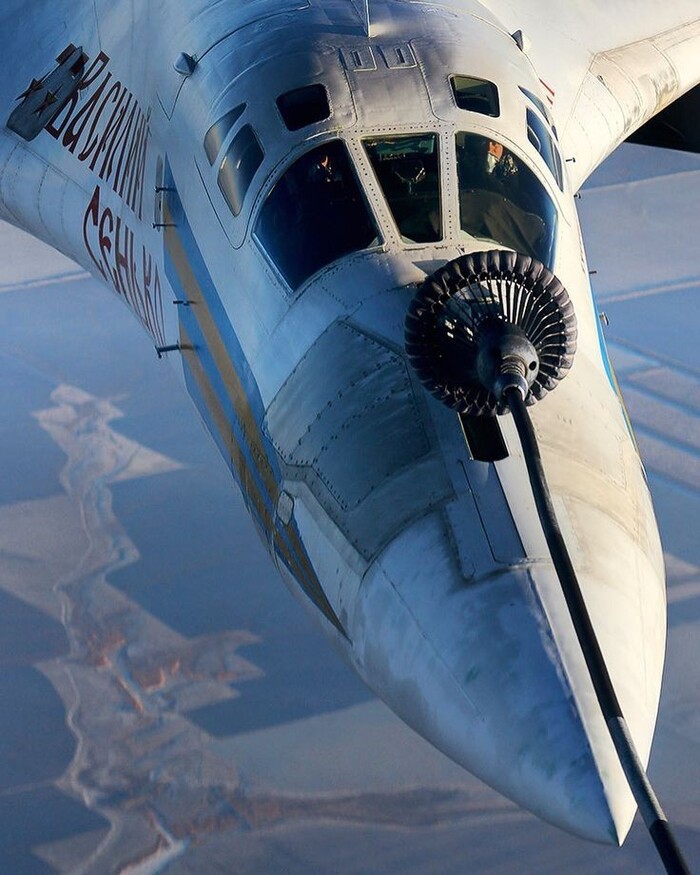

По мере освоения Ту-160 расширялась и тематика полетных заданий. Дальние полеты проходили от Прилук до озера Байкал и обратно либо на Север, где самолеты долетали до острова Греэм-Бем в Баренцевом море. Случалось достигать и Северного полюса, забираясь даже «севернее», а самый длительный полет, совершенный экипажем В.Горголя (с 1989 г.командир полка), продолжался 12 ч 50 мин. В некоторых полетах Ту-160 сопровождали Су-27 10-й Армии ПВО с аэродромов под Мурманском и на Новой Земле.

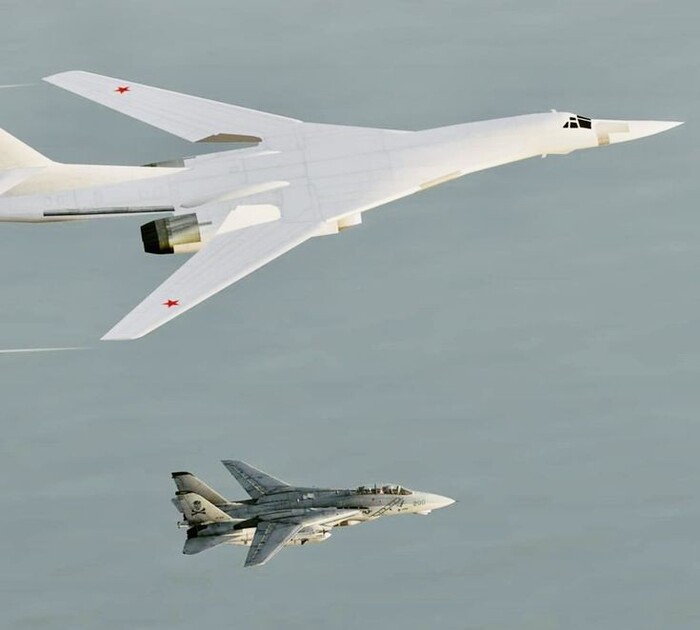

В полеты над морем бомбардировщики уходили парой, и отнюдь не по требованиям Наставления по производству полетов. Присутствие напарника придавало летчикам уверенности над ледяными просторами, а в случае аварии с него могли бы вызвать помощь (к счастью, этого не случилось - ведь экипажи имели лишь спасательные пояса АСП-74, а спецводонепроницаемые комбинезоны ВМСК получали только летчики флота: в нашем плановом хозяйстве снабжение ДА шло по другому ведомству).

Уже через два месяца после первого полета 184-й ТБАП выполнил первый пуск крылатой ракеты Х-55, произведенный экипажем командира полка. Освоение ракетного комплекса шло очень быстро, и в немалой мере благодаря высокой автоматизации бортового ПРНК, упрощавшей работу штурмана - главного «действующего лица» при пуске. Целеуказание Х-55 производится заранее введенной программой, поэтому задача штурмана сводится к точному выводу самолета в точку стрельбы, контролю за системами ракеты и пуску. С подвески в грузоотсеке ракета выстреливается вниз пневматическим толкателем, а отойдя на безопасное расстояние, раскрывает крыло и оперение (сложенные для компактного размещения), запускает двигатель и уходит к цели, в то время как барабан катапультного устройства проворачивается, подавая в стартовое положение следующую ракету.

Ту-160 (часть 1) Ту-160, Бомбардировщик, Туполев, Военная авиация, Военная техника, Сделано в СССР, Длиннопост

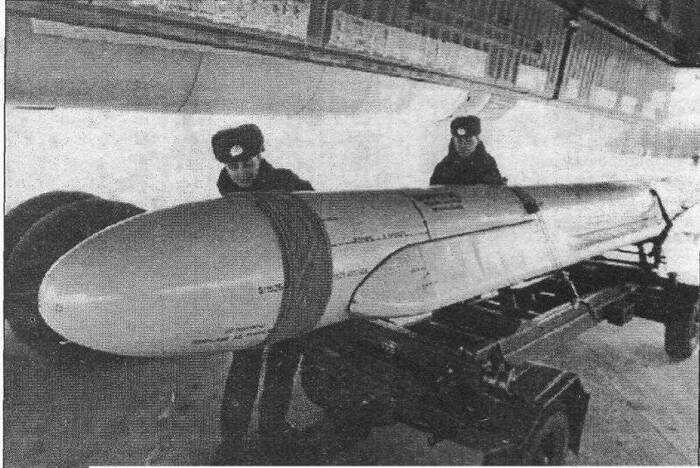

Все практические пуски Х-55 проводились на полигоне НИИ ВВС и сопровождались самолетами КИП. Стрельбы Х-55 велись куда интенсивнее, чем даже отработанными ракетами Х-22Н с Ту-22М3. Так, с одного из Ту-160, прозванного «Ковбоем», отстреляли 14 ракет. Одним из самых результативных «пускачей» стал майор И.Н.Анисин - начальник разведки 184-го ТБАП, «заведовавший» его потенциальными целями.

С освоением ракетного вооружения Ту-160 в полной мере стало возможным характеризовать как глобальный ударный комплекс. Если вспомнить, что практическая дальность самолета составляет 12300 км, то при старте крылатых ракет с половины этой дистанции радиус удара будет равен 9150 км. И эта величина может резко возрасти при использовании дозаправки в воздухе.

Работу гвардейцев инспектировали командующий ДА П.С.Дейнекин, Главком ВВС Е.И.Шапошников, бывал в лидерном полку и Министр обороны СССР Д.Т.Язов.

Показать полностью 25
Ту-160 Бомбардировщик Туполев Военная авиация Военная техника Сделано в СССР Длиннопост
25
51
nati595
nati595
5 месяцев назад
Авиация и Техника

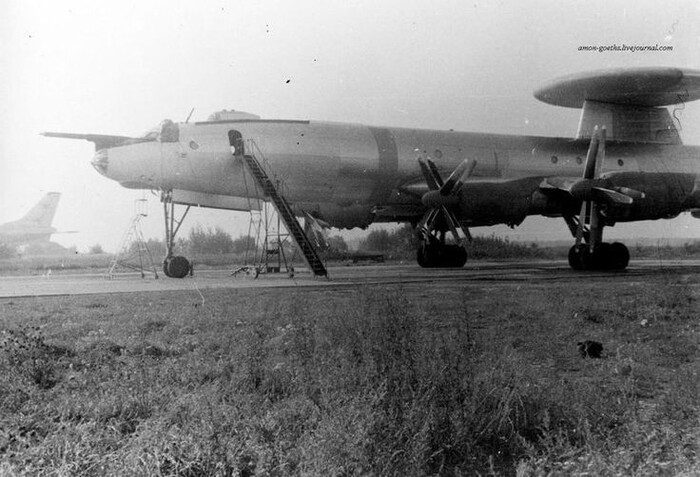

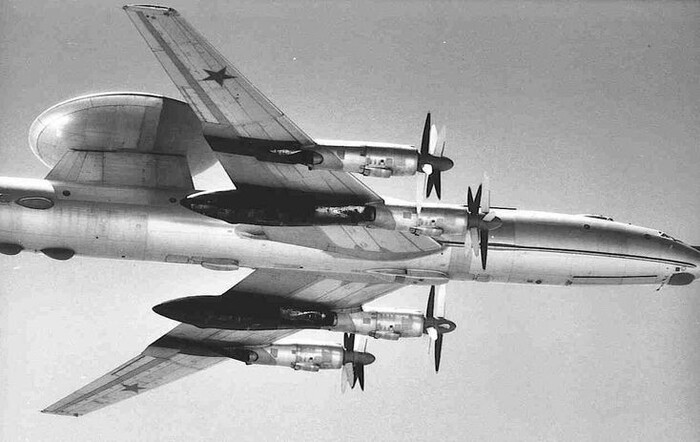

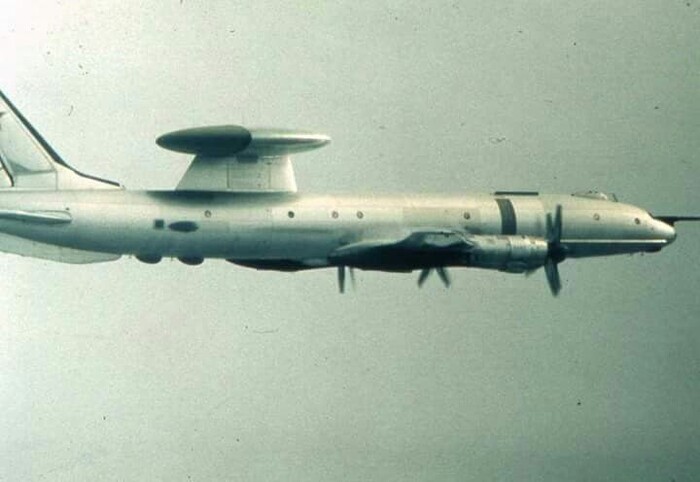

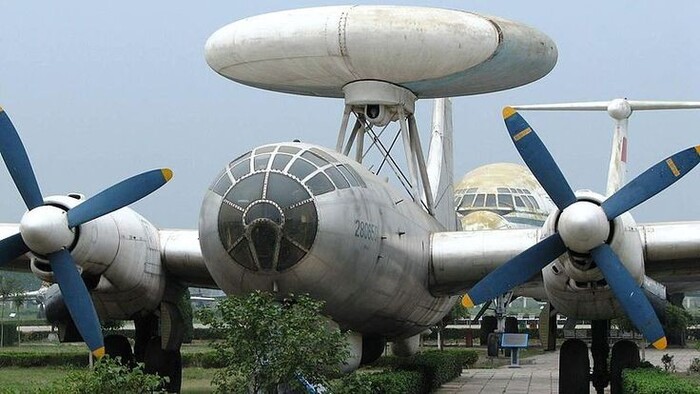

Дозорный Ту-126⁠⁠

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

В истории авиации имеется немало примеров, когда удачный боевой самолет служил основой для создания гражданского варианта, получавшего затем широкую известность. Впрочем, и гражданские летательные аппараты порой становились родоначальниками военных машин. Однако случаи, когда обе этих трансформации происходили с летательными аппаратами одного семейства, являются уникальными. Именно такой путь рождения прошел Ту-126. Но не только поэтому данная машина заслуживает внимания. Став первым в Советском Союзе комплексом дальнего радиолокационного обнаружения (ДРЛО) воздушного базирования, Ту-126 сыграл достаточно весомую роль в повышении обороноспособности нашей страны и оказал влияние на развитие самолетов ДРЛО не только в СССР, но и во всем мире.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Первые попытки создания комплекса ДРЛО в Советском Союзе относятся к середине пятидесятых годов, когда на бомбардировщик Ту-4 установили мощную РЛС. Но дальше экспериментов дело не пошло. В те годы основная угроза исходила от самолетов-носителей атомного оружия, летевших к цели на максимальных высотах, и особых трудностей по созданию мощной самолетной РЛС для обнаружения подобных объектов не возникло.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Впервые же самолет ДРЛО был создан в США в 1943 году. А в конце пятидесятых годов на трансатлантический пассажирский "Супер Костеллейшн" установили вдоль фюзеляжа сверху и снизу антенны РЛС. Самолет, получивший обозначение ЕС-121, широко и очень эффективно использовался во время вьетнамской войны, предупреждая о приближении северо-вьетнамских самолетов и управляя действиями своей авиации. Во Вьетнаме использовались и палубные самолеты ДРЛО Е-1В "Трейсер" с антеннами РЛС, размещенными в крупногабаритном обтекателе над фюзеляжем.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Ответом СССР на появление ЕС-121 стало создание самолета Ту-126, оборудованного комплексом радиотехнических средств "Лиана", который был создан под руководством главного конструктора А. Метельского. Начало его разработки относится ко второй половине пятидесятых годов. В разных документах 1958 года встречается информация о проектировании подобной машины на базе бомбардировщиков Ту-95 и Ту-96. Было предложение установить РЛС и на пассажирский Ту-116. Однако в итоге в качестве основы для нового самолета выбрали пассажирский трансатлантический авиалайнер Ту-114, который в свою очередь был создан на основе стратегического бомбардировщика Ту-95.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Внушительная грузоподъемность (до 40 тонн) и большой объем фюзеляжа (особенно в сравнении с боевыми машинами), в сочетании со значительной дальностью и продолжительностью полета послужили основанием для переоборудования его в самолет ДРЛО. Официально проектирование Ту-126 началось под руководством Н.И. Базенкова, заместителя А.Н. Туполева, после выхода постановления Совмина в июле 1958 года. Главными задачами, стоявшими перед Ту-126, были охрана воздушных границ СССР, поиск надводных кораблей и определение государственной принадлежности обнаруженных объектов.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Наиболее значительные изменения в конструкции базовой пассажирской машины претерпел фюзеляж. Над его передней частью смонтировали обтекатель головок астросекстантов, снизу фюзеляжа — воздухозаборник систем охлаждения станции "Лиана". Сверху смонтировали люк для выхода в пилон вращающегося обтекателя антенны РЛС, которая имела диаметр 11 м. Высота обтекателя обеспечивала свободное перемещение в нем человеку среднего роста. На оконечностях переставного стабилизатора были смонтированы обтекатели согласующего устройства "Арфа". Хотя кабину летчиков и штурмана оставили без изменений, как и на базовом Ту-114, рабочее место штурмана стало теснее из-за большей насыщенности оборудованием. За кабиной экипажа были установлены вычислительные машины и рабочие места операторов, в хвостовой части — радиоэлектронное и антенное оборудование.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Новое функциональное назначение машины позволило сократить количество иллюминаторов. В кормовой части самолета вместо хвостовой опоры с колесами (пятки) появился дополнительный подфюзеляжный киль. Позже на некоторых серийных машинах установили топливоприемники для обеспечения дозаправки в полете. Силовая установка также осталась неизменной и состояла из четырех ТВД НК-12МВ имевших взлетную мощностью по 15000 э.л.с.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Разработанная для советского самолета ДРЛО радиолокационная станция "Лиана" на тот момент обладала уникальными данными. Она обеспечивала обнаружение и селекцию воздушных целей на удалении от 100 до 360 км (в зависимости от их типа), а надводных целей размерности крейсера — на дальностях до 400 км. Бортовое оборудование телекодовой связи передавало полученную информацию на командные пункты, которые могли находиться на расстоянии до 2000 км. Для обеспечения кругового обзора антенную систему РЛС "Лиана" необходимо было поднять над фюзеляжем на высоту почти в 3 метра и обеспечить ее вращение со скоростью 10 оборотов в минуту. Все это вызывало определенные трудности при создании машины.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Было рассмотрено два конструктивно-компоновочных решения конструкции обтекатель-антенна. В первом варианте — антенна вращалась внутри неподвижного обтекателя, установленного на пилоне. Во втором — антенна вращалась вместе с обтекателем на том же пилоне. Этот вариант был предложен А.И. Путиловым. Основываясь на результатах детальной проработки, он сумел доказать, что эта конструкция является наиболее легкой и простой в технологическом отношении. Поначалу А.Н. Туполев отклонил это предложение, спросив Путилова: «И где нам взять подшипник с диаметром более 1200 мм?» Однако после довольно бурного обмена мнениями Андрей Николаевич стал активным сторонником этого варианта и лично, используя свой огромный авторитет, пробил в «верхах» решение о создании суперподшипника для самолета Ту-126.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

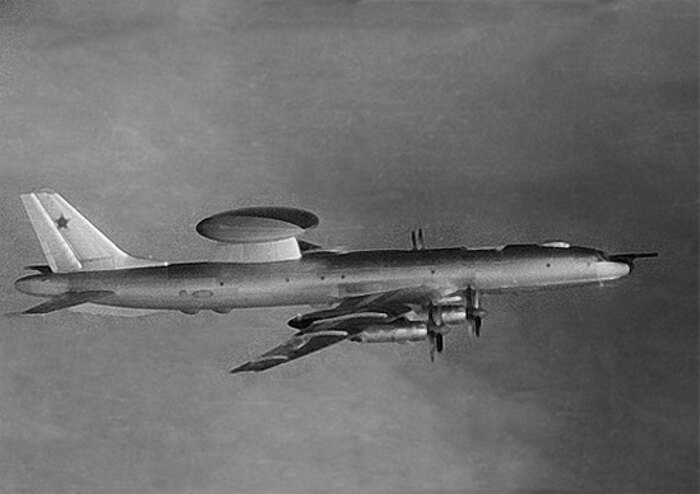

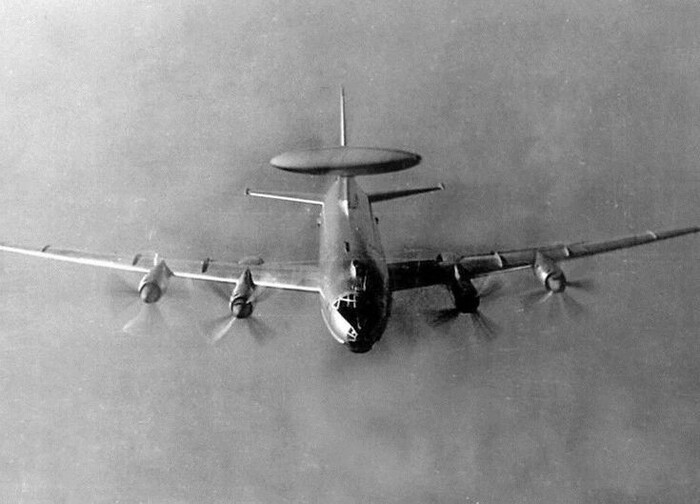

Так был создан первый в мире самолет ДРЛО классической схемы, с вращающимся грибовидным обтекателем РЛС, что стало настоящей технической новацией, которую позже заимствовали у нас американцы для своего Е-3 «Авакс».

Совместные испытания первого экземпляра Ту-126 № 618601 начались в 1962 году и продолжались по 1965-й. 23 января экипаж, в который, входили летчики-испытатели Сухомлин и Липко, штурманы Руднев и Иксанов, бортинженер Дралин, впервые подняли машину в воздух. Впоследствии за штурвалами самолета побывали Берников, Плаксин, Бархатов и другие. Ведущими инженерами по самолету и РЛС от ГКНИИ ВВС были Королев и Краснов. Первые семь испытательных полетов произвели с макетом аппаратуры "Лиана". Затем на заводском аэродроме в Луковицах на самолет смонтировали боевой вариант РЛС.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

В ходе проводимых испытаний определялись возможности обнаружения различных воздушных целей, идущих как на средних и больших высотах, так и следующих над акваториями Баренцева и Каспийского морей, изучались возможности селекции обнаруженных летательных аппаратов над поверхностью суши и ледовым покрытием. Информация об обнаруженных воздушных целях оперативно передавалась с борта «летающего локатора» на наземные и корабельные пункты ПВО.

Установленное на самолете пилотажно-навигационное оборудование "Путь-1", используемое для полуавтоматического управления самолетом, допплеровский измеритель путевой скорости и сноса (ДИСС), радиолокатор обзора земной поверхности "Рубин", автоматический радиокомпас АРК-11, звездно-солнечный ориентатор БЦ-63 и прочая аппаратура позволяли с высокой точностью определять местоположение воздушного корабля при любых метеоусловиях и в любое время суток, в самых различных географических точках планеты, а радиосвязное оборудование позволяло поддерживать устойчивую двухстороннюю радиосвязь с командными пунктами.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Как отмечали пилоты, устойчивость и управляемость нового самолета ДРЛО практически были идентичны таковым на Ту-114. В полете Ту-126 достигал максимальной скорость до 806 км/ч на высоте 10 200 м, что соответствует числу М=0,74, при этом наблюдалась незначительная тряска машины, которая не затрудняла пилотирование. Взлетная скорость была в пределах 270-290 км/ч, а посадочная — 250-270 км/ч. Продолжительность полета самолетов, оснащенных системой дозаправки топливом, при одном контакте с танкером составляла около 20 часов. Дальность обнаружения надводных целей (кораблей) достигала 400 км.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

Всего построили 9 машин Ту-126. Из выпущенных Ту-126 была сформирована отдельная авиационная эскадрилья, дислоцировавшаяся сначала на Кольском полуострове, а затем в Прибалтике. Существенным недостатком РЛС "Лиана", как впрочем, и подобного оборудования американского самолета ЕС-121, была невозможность выделять цели на фоне земной поверхности. Поэтому Ту-126 и ЕС-121 старались летать пониже, чтобы "подсвечивать" воздушные цели радаром снизу. Тем не менее, действуя совместно с перехватчиками ПВО, в первую очередь с Ту-128, самолеты ДРЛО надежно прикрывали границы СССР от непрошеных гостей в течение почти 10 лет.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

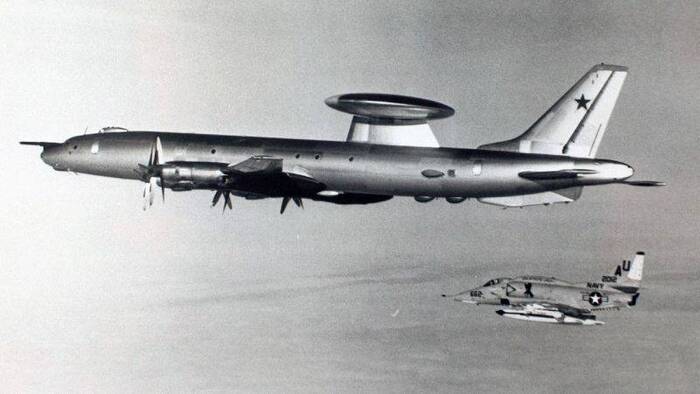

О существовании советского самолета ДРЛО НАТО узнало в 1968 году и сразу же присвоило ему кодовое имя "Moss" (мох). Ту-126 не довелось участвовать в боевых действиях, но, как показал опыт войны во Вьетнаме, самолеты ДРЛО ЕС-121 были совершенно неуязвимы для противника, поскольку их районы патрулирования находились далеко от зон боевых действий. ЕС-121 совершили 14 000 боевых вылетов, налетав без потерь 98 000 часов.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР

В середине шестидесятых годов появились ударные самолеты, предназначенные для полетов к цели на малых высотах. В подобной ситуации целевое оборудование Ту-126 становилось малоэффективным, что потребовало разработки новых требований к самолету аналогичного назначения, получившего обозначение А-50.

В 1984 году последние Ту-126 сняли вооружения и заменили на А-50. К сожалению, не был сохранен ни один из выпущенных самолетов, если не считать полуразрушенного планера этой машины, доживающего свой век на аэродроме ЛИИ.

Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР
Дозорный Ту-126 Туполев, Самолет, ДРЛО, Радар, Военная авиация, Длиннопост, Сделано в СССР
Показать полностью 16
Туполев Самолет ДРЛО Радар Военная авиация Длиннопост Сделано в СССР
5
43
nati595
nati595
5 месяцев назад
Авиация и Техника

ФРОНТОВОЙ БОМБАРДИРОВЩИК “82”⁠⁠

ФРОНТОВОЙ БОМБАРДИРОВЩИК “82” Туполев, Опытный образец, Экспериментальный, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост

В феврале 1948 года ОКБ А.Н.Туполева приступило к проектированию экспериментального самолета класса — фронтовой бомбардировщик со стреловидным крылом, двумя ТРД типа РД-45Ф или ВК-1 и рассчитанного на получение близких к звуковым скоростей полета (0,9-0,95М). Работа в ОКБ началась в инициативном порядке, тема получила шифр самолет Ту-82 («82»). Предполагалось построить два опытных экземпляра. В июне 1948 года ОКБ подготовило новый эскизный проект, отличавшийся от первоначального изменениями в некоторых элементах конструкции планера, составом вооружения и оборудования.  Опытный самолет с двигателями РД-45Ф начали строить в июле 1948 года. В феврале следующего года самолет закончили и передали на заводские испытания. В марте 1949 года экипаж летчика-испытателя А.Д.Перелета совершил первый полет на «82-м». Заводские испытания машины продолжались до июня 1949 года. Задуманный как испытательная и доводочная машина для оценки летных качеств больших самолетов со стреловидным крылом, Ту-82 был построен в единственном экземпляре непосредственно на производственных мощностях опытного завода. Планировалось разработать и серийный вариант Ту-82 – несколько больший по габаритам Ту-86, но эта программа была свернута поскольку уже строился в больших количествах бомбардировщик Ил-28, удовлетворявший требованиям того времени (хоть и с прямым крылом).

ФРОНТОВОЙ БОМБАРДИРОВЩИК “82” Туполев, Опытный образец, Экспериментальный, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
ФРОНТОВОЙ БОМБАРДИРОВЩИК “82” Туполев, Опытный образец, Экспериментальный, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
ФРОНТОВОЙ БОМБАРДИРОВЩИК “82” Туполев, Опытный образец, Экспериментальный, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
ФРОНТОВОЙ БОМБАРДИРОВЩИК “82” Туполев, Опытный образец, Экспериментальный, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
ФРОНТОВОЙ БОМБАРДИРОВЩИК “82” Туполев, Опытный образец, Экспериментальный, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Показать полностью 5
Туполев Опытный образец Экспериментальный Бомбардировщик Сделано в СССР Военная авиация Длиннопост
2
104
nati595
nati595
6 месяцев назад
Авиация и Техника

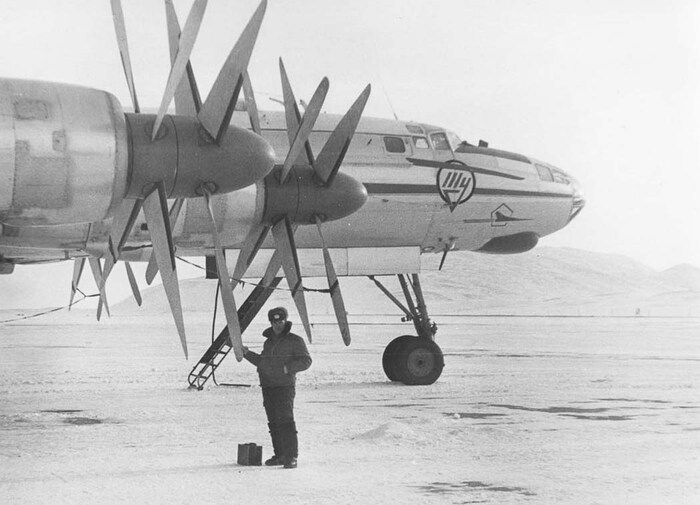

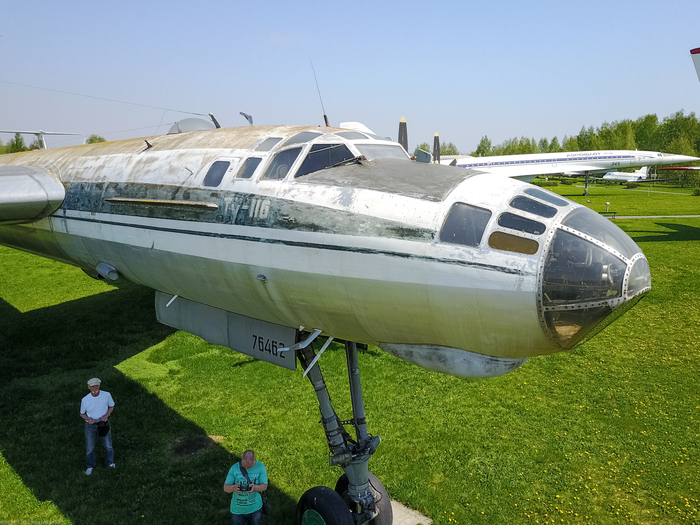

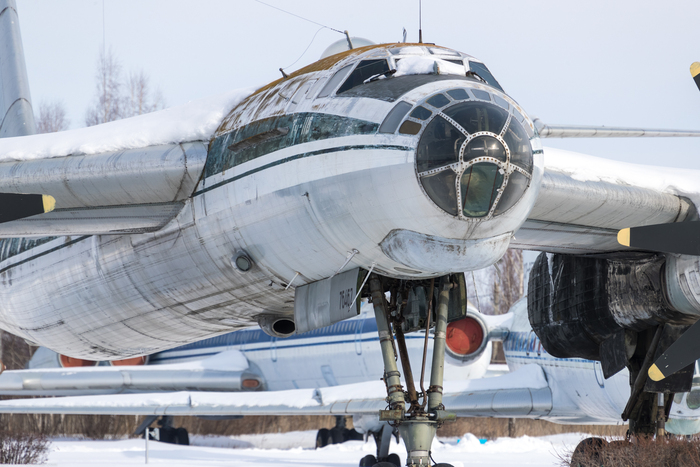

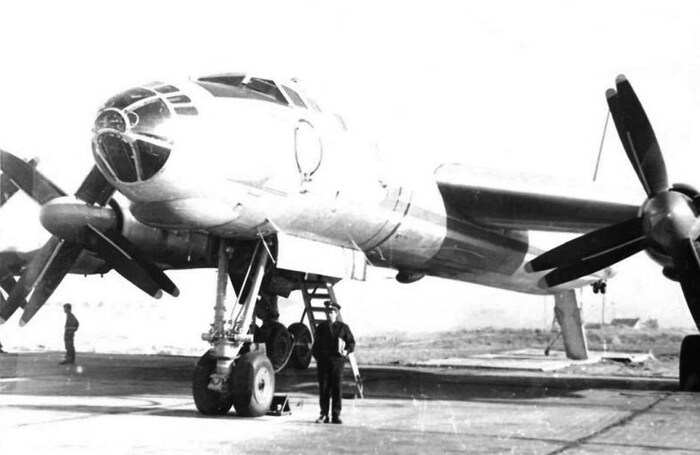

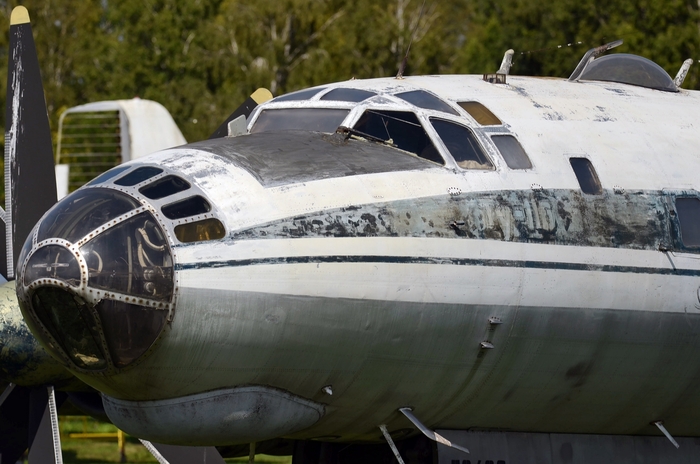

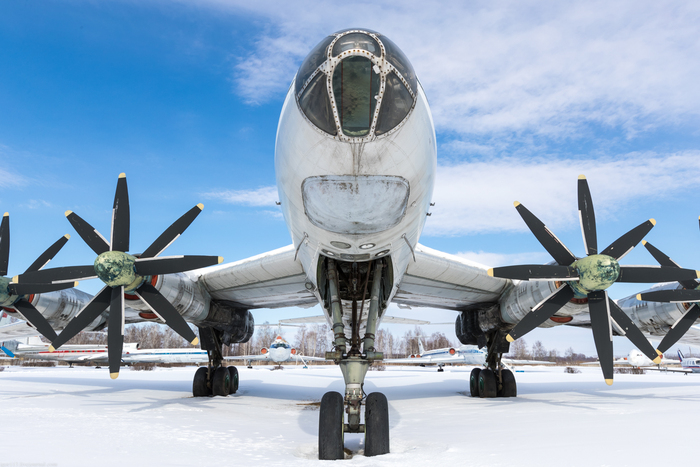

Ту-116⁠⁠

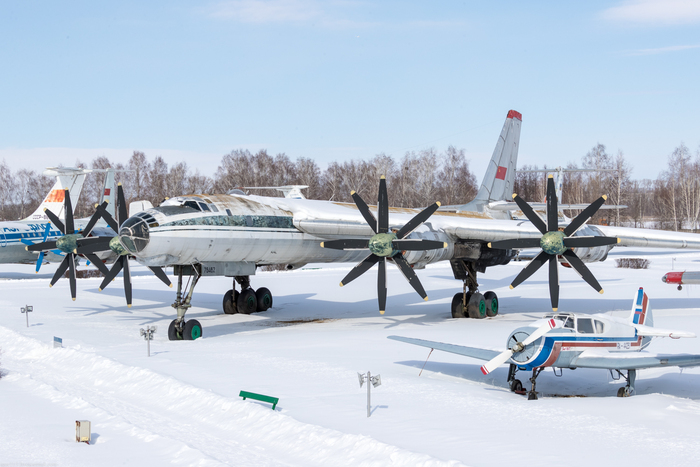

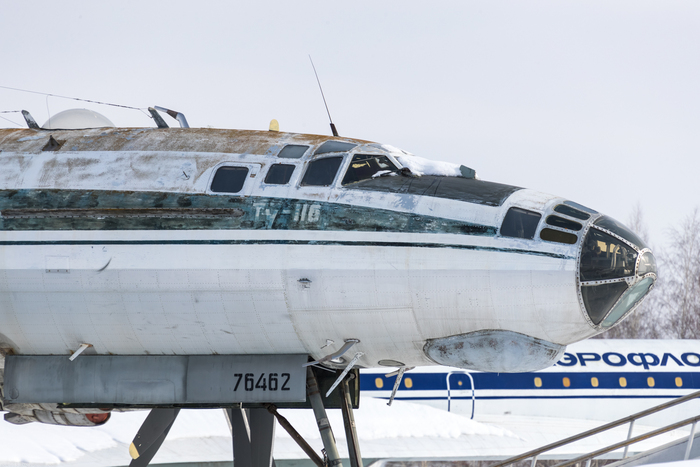

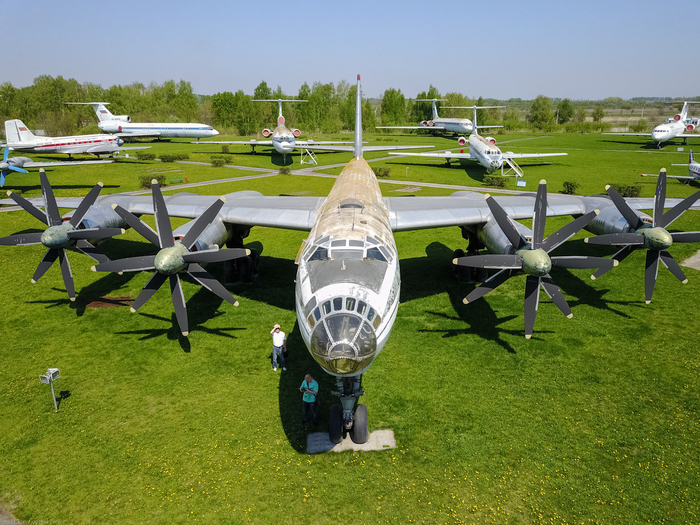

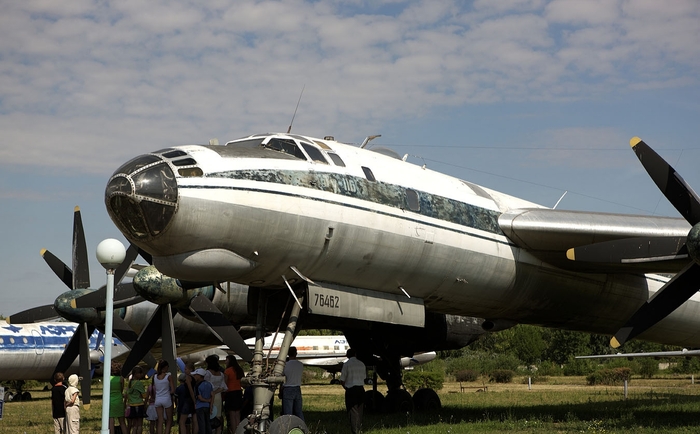

Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей

12 августа 1955 г. вышло постановление Совмина, согласно которому ОКБ-156 и заводу No.18 поручалось спроектировать и построить на базе Ту-95 дальний пассажирский самолет Ту-95П (самолет "114"), предъявив его на совместные заводские и государственные испытания во втором квартале 1957 г. Одновременно туполевцы получили весьма необычное задание на переоборудование двух серийных Ту-95 в пассажирские самолеты "116" для специальных перевозок (т.е. перевозок на большие расстояния государственных деятелей с сопровождающими и охраной в условиях повышенного комфорта). Необходимость в самолете такого назначения появилась с началом "оттепели" в отношениях между Востоком и Западом, ведь использовавшиеся для этих целей Ил-14 уже не соответствовали ни духу времени, ни статусу СССР как сверхдержавы. Самолеты "116" были заказаны из опасения, что высшему руководству страны потребуется нанести визит в США, а "114" еще не будет готов. Исходя из предполагаемой простоты переделки устанавливался и срок предъявления "116" на испытания - сентябрь 1956 г., однако 28 марта 1956 г. Совмин отодвинул этот срок ввиду перегруженности ОКБ более срочными работами по боевым машинам. В дальнейшем самолет "116" или Ту-116 получил открытое обозначение Ту-114Д (буква "Д" означала "дипломатический", а не "дальний", как писали в популярной авиационной литературе).

Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей

Эскизный проект самолета "116" предъявили заказчику в апреле 1956 г., а в октябре он был утвержден. Согласно проекту, "116" мог перевозить 400 кг багажа и до 24 пассажиров, в число которых входил и обслуживающий персонал: бортпроводник, повар и штурман-информатор, сообщавший членам делегации сведения о полете, а в случае необходимости - 10-12 человек вооруженной охраны. Конструктивно новый самолет почти не отличался от Ту-95. Все оборонительное и бомбардировочное вооружение сняли, а пространство за центропланом заняли двумя пассажирскими салонами, туалетной комнатой, гардеробом и служебной комнатой общим объемом 70,5 м3. В бортах фюзеляжа сделали иллюминаторы. Первый пассажирский салон был рассчитан на 6-8 человек, второй, предназначавшийся для "главного пассажира", - на три человека. Салоны оборудовались диванами и диван-кроватями. Специально для самолета создали интерьер, соответствовавший вкусам руководителей государства. Гермокабина заканчивалась входной дверью, далее шел тамбур с входным трапом, который через люк в нижней части фюзеляжа опускался вниз. В аварийной ситуации люк использовался для спасения пассажиров. В ХЧФ располагался отсек с посадочными осветительными авиабомбами и парашют аварийного снижения.

Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей

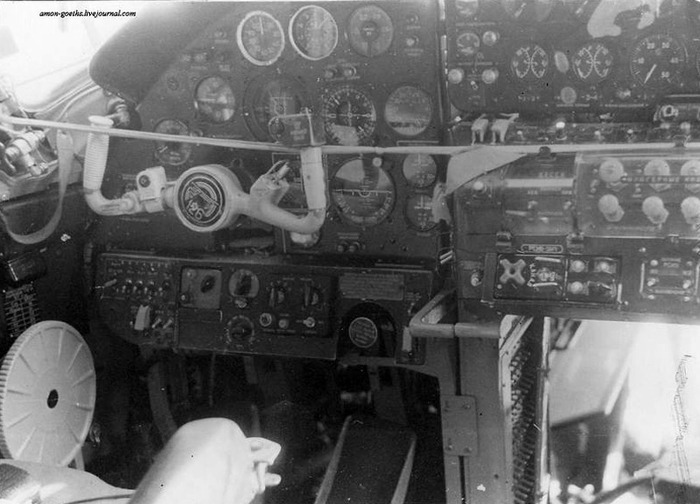

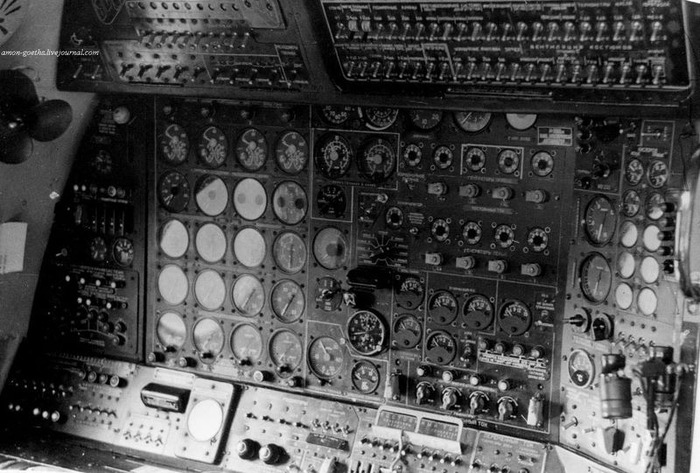

Основной экипаж располагался в такой же гермокабине, как на Ту-95, и состоял из двух пилотов, штурмана-навигатора, штурмана-оператора, бортинженера, борттехника и бортрадиста. Для полета по международным трассам предусмотрели место для штурмана-лоцмана. За передней гермокабиной находился контейнер для дополнительного количества масла и гидросмеси, т.к. первые Ту-95 отличались повышенным расходом этих жидкостей. Самолет оснащался самым современным оборудованием. В его состав входили: радиостанция коротковолнового диапазона "Гелий" с приемником РПС, радиостанция 1-РСБ-70М с приемником УС-8, три комплекта радиостанции РСИУ-4П, два автоматических радиокомпаса АРК-5, радиовысотомеры РВ-17 и РВ-2, оборудование слепой посадки СП-50 "Материк", был сохранен панорамный радиолокатор "Рубидий-ММ". В салоне установили радиолу "Мир" и пневмопочту для связи с экипажем. В случае аварийной посадки на воду на борту имелись спасательные лодки ЛАС-5 и два плота СП-12. Запас топлива общим объемом 77800 л, размещавшийся в 66 мягких баках, обеспечивал максимальную техническую дальность полета 11190 км.

Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей

В Ту-116 переоборудовали два серийных Ту-95 No.402 и No.409, выпущенных соответственно в 1956 и 1957 гг. Первая машина, которой присвоили No.7801, проходила заводские испытания с 23 апреля по 4 октября 1957 г., вторую машину No.7802, выпущенную 3 июня 1957 г., передали на госиспытания только в марте. 2 марта был выполнен первый полет Ту-116 с заводского аэродрома, а 8 марта самолет перелетел на аэродром Чкаловское, в ГК НИИ ВВС. Госиспытания провел экипаж в составе летчиков-испытателей В.К.Бобрикова и В.С.Кипелкина, штурманов-испытателей Н.С.Зацепы и В.С.Паспортникова, бортрадиста В.С.Попова. В этих полетах участвовал и летчик-испытатель ОКБ И.К.Ведерников, впоследствии поднимавший в воздух многие модификации Ту-95/142.

Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей

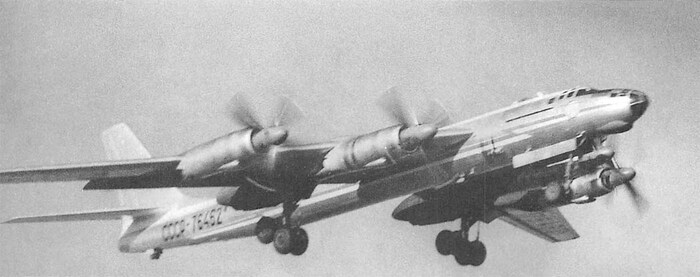

Во время госиспытаний на Ту-116 No.7802 был выполнен беспосадочный перелет по маршруту Чкаловское-Иркутск-Чкаловское протяженностью 8600 км (остаток топлива в баках после посадки позволял пролететь еще около 3000 км). Средняя скорость в полете составила 800 км/ч. Последующие перелеты были выполнены по маршрутам: Чкаловское -Воздвиженка(Владивосток) -Чкаловское; Чкаловское -Диксон -Мыс Тайгонос -Украинка; Чкаловское -Петропавловск -Камчатский -Ташкент; Ташкент -Душанбе -Фрунзе -Диксон -Великие Луки -Чкаловское; Чкаловское -Ленинград -Таллинн -Рига -Вильнюс -Минск -Киев -Тбилиси -Ереван -Баку -Ашхабад -Ростов-на-Дону -Чкаловское. В одном из перелетов, начавшемся 28 июня 1958 г. и проводившемся с тремя промежуточными посадками, суммарная дальность маршрута составила 34000 км. Одновременно на Ту-116 No.7801 экипаж во главе с летчиком-испытателем Н.Н.Харитоновым совершил беспосадочный перелет Москва-озеро Байкал-Москва со средней скоростью 740 км/ч. В ходе испытаний на Ту-116 No.7802 заменили военные опознавательные знаки на символику Аэрофлота, машине присвоили гражданский регистрационный номер СССР-76462.

Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей

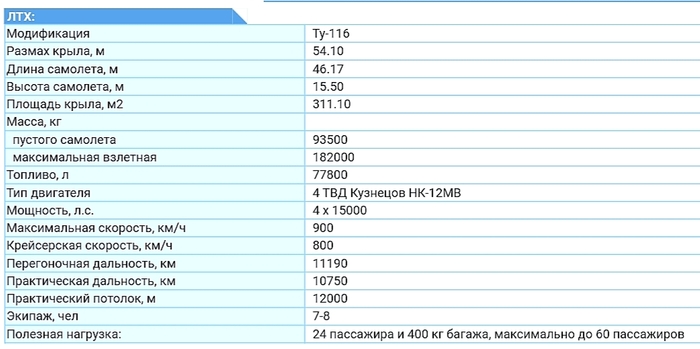

По летным характеристикам Ту-116 практически не уступал Ту-95. Но отмечался и ряд недостатков, самый существенный из которых - отсутствие системы автоматического флюгирования воздушных винтов. Впоследствии на самолеты установили доработанные силовые установки, но на первых порах к квалификации летчиков предъявлялись очень высокие требования и к полетам на Ту-116 допускались лишь высококлассные экипажи из числа испытателей. Вследствие чего машины так и не были приняты в правительственный отряд. Кроме того, в ноябре 1957 г. начались испытания Ту-114, который значительно лучше подходил для правительственных перевозок.

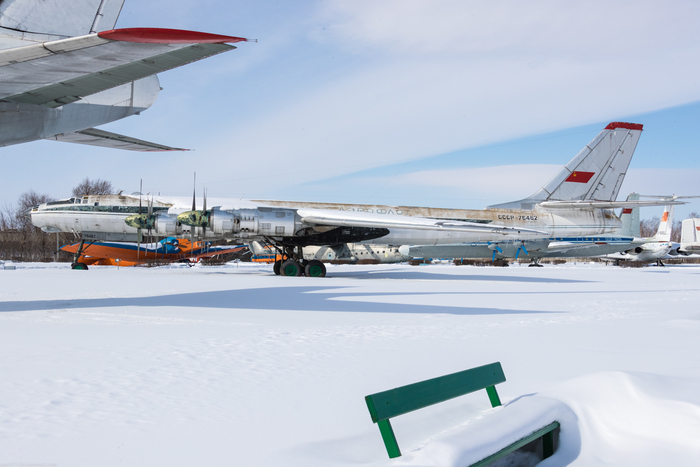

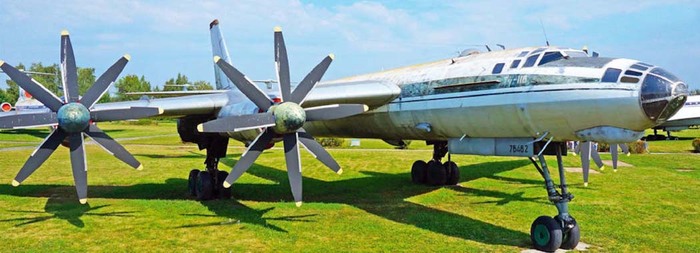

После завершения госиспытаний оба самолета передали ВВС, где они эксплуатировались до начала 90-х гг. По окончании государственных испытаний самолет No. 7801 был передан, в дальнюю авиацию и предположительно базировался на аэродромах Узень и Белая Церковь, а No.7802 - на аэродроме ядерного полигона под Семипалатинском и эксплуатировался в качестве пассажирского для доставки специалистов до апреля 1991 года. В настоящее время Ту-116 No.7801 частично утилизирован, его отдельные части находятся в Узине. Вторая машина базировалась в Семипалатинске, а сейчас пребывает в ульяновском Музее гражданской авиации.

Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Ту-116 Туполев, Гражданская авиация, Лётные испытания, Длиннопост, Музей
Показать полностью 15
Туполев Гражданская авиация Лётные испытания Длиннопост Музей
16
152
Zhuravell
Zhuravell
Топовый автор
Авиация и Техника
Серия Споттинг на Камчатке
6 месяцев назад

Ту-204 и вулкан Корякский в лентикулярных облаках⁠⁠

Ту-204 и вулкан Корякский в лентикулярных облаках Камчатка, Споттинг, Самолет, Елизово, Фотография, Петропавловск-Камчатский, Почта России, Авиастар, Туполев, Ту-204, Грузовой самолет

Авиастар-Ту - Tу-204-100C - RA-64051 "Петр I". а/п Петропавловск-Камчатский (Елизово), май 2020

Показать полностью 1
[моё] Камчатка Споттинг Самолет Елизово Фотография Петропавловск-Камчатский Почта России Авиастар Туполев Ту-204 Грузовой самолет
8
895
nati595
nati595
6 месяцев назад
Авиация и Техника

Элегантный и грозный⁠⁠

Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Элегантный и грозный Ту-22м3, Туполев, Бомбардировщик, Длиннопост, Фотография, Военная авиация
Показать полностью 23
Ту-22м3 Туполев Бомбардировщик Длиннопост Фотография Военная авиация
92
71
nati595
nati595
6 месяцев назад
Авиация и Техника

Советский пассажирский лайнер Ту-104⁠⁠

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

17 июня 1955 года совершил свой первый полет в Советском Союзе реактивный пассажирский самолет Ту-104. Данный самолет во многом определил дальнейшее развитие пассажирской авиации на планете, а само его создание стало важной вехой в истории мировой авиации. Спустя примерно год, 15 сентября 1956 года (ровно 60 лет назад), лайнер Ту-104 компании «Аэрофлот» совершил первый регулярный рейс по маршруту Москва — Омск — Иркутск. Так началась история отечественных реактивных пассажирских перевозок.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

Первые реактивные пассажирские лайнеры Ту-104 начали поступать в гражданский флот в мае 1956 года, а уже 15 сентября был выполнен первый регулярный рейс по маршруту Москва — Омск — Иркутск. Лайнер в этом полете пилотировал летчик Е. П. Барабаш. За 7 часов 10 минут с совершением промежуточной пересадки в Омске самолет сумел долететь до Иркутска, преодолев расстояние в 4570 километров. 12 октября 1956 года летчиком Б. П. Бугаевым был совершен первый международный рейс на самолете Ту-104 по маршруту Москва — Прага, а вскоре самолеты Ту-104 вышли на линии, которые связывали Москву с Амстердамом, Берлином, Брюсселем, Парижем и Римом.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

В те годы невозможно было себе представить, что страна, которая только что отстроилась из руин после Великой Отечественной войны, сможет совершить такой технологический скачок, опередив в своих разработках страны Запада. В период с 1956 года, когда из-за серии авиакатастроф полеты британского пассажирского реактивного самолета De Havilland DH-106 Comet были приостановлены, и до октября 1958 года, когда в коммерческую эксплуатацию был введен американский реактивный самолет Boeing 707, советский лайнер Ту-104 оставался единственным эксплуатирующимся реактивным пассажирским самолетом в мире. В сентябре 1957 года Ту-104 совершил полет в Нью-Йорк из аэропорта Внуково, который, как писала западная пресса, «подтвердил приоритет Советского Союза в развитии реактивных самолетов».

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

В 1953 году руководство ОКБ во главе с руководителем А. Н. Туполевым, основываясь на положительном опыте проектирования, испытания и начала серийного выпуска реактивного бомбардировщиков Ту-16, вышло с предложением к руководству СССР о создании на базе серийного Ту-16 пассажирского самолета, оснащенного турбореактивными двигателями — ТРД. Вскоре сам Туполев подготовил и выступил в ЦК КПСС со своим предложением. В докладе внимание руководства государством акцентировалось на преимуществах модификационного подхода к проектированию первого советского пассажирского самолета. Из эксплуатационных моментов новинки выделялись: большая крейсерская скорость полета (должна была втрое превысить скорость полета основных пассажирских самолетов «Аэрофлота» тех лет Ли-2 и Ил-12); возможность совершения полетов на больших высотах, без болтанки и тряски; высокая пассажировместимость и грузоподъемность при достаточно высокой комфортабельности. Впервые в Советском Союзе речь велась о разработке для гражданского воздушного флота массового самолета класса «лайнер», который смог бы превратить скоростной воздушный транспорт в массовое средство передвижения.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

При этом существенный экономический выигрыш, по мнению работников ОКБ Туполева, должен был дать именно модификационный подход к созданию пассажирского самолета на основе освоенного советской промышленностью и запущенного в серию дальнего реактивного бомбардировщика Ту-16. При этом предполагалось полностью использовать накопленный опыт постройки, доводки и эксплуатации прототипа бомбардировщика, что должно было обеспечить безопасность и высокую надежность эксплуатации, столь важные для самолетов гражданской авиации. Также существенно уменьшались затраты на отправку лайнера в массовое производство, благодаря этому снижалась его себестоимость и увеличивались экономические характеристики машины. Облегчались и проблемы подготовки наземного и летного состава для нового пассажирского лайнера, в первую очередь за счет использования специалистов, которые уже прошли подготовку в ВВС на близких по конструкции, эксплуатационных и летных характеристиках военных самолетах.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

Еще до принятия официального решения по строительству самолета в ОКБ Туполева приступили к работам по его проектированию. Постановление Совета Министров СССР за №1172-516 о создании дальнего пассажирского скоростного самолета Ту-16П (обозначение по ОКБ Туполева — самолет «104», затем принятое как официальное — Ту-104, после него в официальном обозначении туполевских пассажирских самолетов четверка всегда стояла последней цифрой).

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

Новый пассажирский самолет представлял собой двухмоторный турбореактивный низкоплан с расположением двигателей в корне стреловидного крыла и однокилевым оперением. При создании Ту-104 конструкторы ОКБ Туполева решили оставить часть конструкции реактивного бомбардировщика Ту-16. В частности у боевого самолета были позаимствованы крыло, хвостовое оперение, шасси, компоновка кабины экипажа и пилотажно-навигационные приборы. При этом для пассажирского лайнера заново сконструировали фюзеляж и воздухозаборники двигателей, добившись большей вместительности. Конструкторами ОКБ были созданы новые агрегаты системы кондиционирования воздуха, бестеневого освещения салона, электроприборов подогрева и приготовления пищи, радиофикации пассажирских кабин.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

В ходе работ по созданию пассажирского лайнера Ту-104 особое внимание конструкторы уделили обеспечению высокой надежности его конструкции, а также увеличению ресурса планера самолета и в особенности его гермокабины. Зная о проблемах, с которыми столкнулись британцы с пассажирской «Кометой», при выполнении программы создания советского реактивного лайнера его планер впервые в отечественной практике прошел циклические испытания в новом специально построенном гидробассейне ЦАГИ. Проведение этих испытаний позволило конструкторам ОКБ Туполева выявить слабые места в конструкции самолета, провести необходимые доработки и обеспечить необходимую долговечность планера.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

Одновременно с этим для самолета Ту-104 проводился поиск рациональных компоновочных схем расположения пассажирских салонов, бытовых помещений и кухни. Велась работа над конструкцией удобных пассажирских кресел, бестеневому освещению салонов лайнера, подбирались цветовые гаммы интерьеров самолета и материалы, предназначенные для облицовки и обивки перегородок и кресел. Интерьер пассажирского самолета изначально проектировался из предпосылки, что чувство безопасности и комфорта можно обеспечить, создав внутри лайнера «домашнюю обстановку» (реализация идеи «салон — дом»). Отсюда была некоторая перегруженность интерьера самолета элементами традиционного имперского стиля, а также дробность общего объема и отдельных деталей, использование конструкций и форм вагонной архитектуры, обильная отделка под орех и золото. Однако все эти излишества и особенности в интерьере были присущи только первому опытному самолету. В дальнейшем, уже в серийных Ту-104, интерьер пассажирского салона стал гораздо более «демократичным», приблизившись к общепризнанным мировым стандартам тех лет.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

Работа над проектом первого советского реактивного пассажирского самолета шла рекордными темпами: уже в декабре 1954 года госкомиссия утвердила макет будущего лайнера, а в марте 1955 года на Харьковском авиационном заводе был полностью готов первый образец Ту-104. Опытный пассажирский самолет был немедленно передан в Жуковскую летно-испытательную и доводочную базу, где начался процесс подготовки самолета к серии летных испытаний.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

17 июня 1955 года экипаж летчика-испытателя Ю. Т. Алашеева выполнил первый полет на новом самолете. В результате испытаний, которые продлились до 12 октября того же года, лайнер Ту-104 признали полностью пригодным для серийного производства и последующей рейсовой эксплуатации. 22 марта 1956 года опытный самолет Ту-104 с советскими дипломатами на борту выполнил полет в Лондон, где в тот момент находился первый секретарь ЦК КПСС Н. С. Хрущев. Новейший советский реактивный пассажирский самолет был по достоинству оценен иностранными экспертами, которые отметили, что СССР блестяще справился с задачей по разработке реактивного пассажирского самолета. Всему мировому сообществу стало понятно, что авиационная промышленность Советского Союза нацелена не только на постоянное обновление своего парка боевых самолетов, но и на создание первоклассных пассажирских лайнеров.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

Выпуск пассажирского самолета Ту-104 был прекращен через 5 лет после начала серийного производства машины. В начале-середине 1960-х годов в Советском Союзе стартовали работы по созданию пассажирских лайнеров второго поколения, оснащенных более современными и экономичными турбовентиляторными двигателями. К тому времени первенец советской реактивной гражданской авиации успел морально устареть. Несмотря на это самолет продолжал эксплуатироваться и выполнял регулярные пассажирские рейсы вплоть до 1979 года. В ходе производства самолет Ту-104 неоднократно подвергался модернизациям. Двигатели самолета со временем были заменены на более надежные и мощные, были выпущены модификации лайнера с увеличенным числом пассажирских мест, постоянно обновлялось радиотехническое и пилотажно-техническое оборудование. Всего на трех серийных авиационных заводах (№ 135 в Харькове, № 22 в Казани и № 166 в Омске) было собрано более 200 самолетов в модификациях Ту-104, Ту-104А и Ту-104Б, которые отличались друг от друга количеством перевозимых пассажиров (50, 70 и 100 соответственно), а также некоторыми элементами конструкции и оборудования.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

В период с 1957 по 1960 год на самолете Ту-104 удалось установить 26 мировых рекордов грузоподъемности и скорости полета, больше чем на любом другом пассажирском лайнере данного класса. Легендарный самолет эксплуатировался до конца 1970-х годов, после чего был окончательно снят с регулярных рейсов «Аэрофлота». Последний полет пассажирский самолет Ту-104 совершил 11 ноября 1986 года, когда одна из сохранившихся в летной годности машин, вылетев с Кольского полуострова, успешно приземлилась в Ульяновске, где самолет занял почетное место в местном музее гражданской авиации.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

Наравне с другим советским реактивным пассажирским самолетом первого поколения Ил-18, лайнер Ту-104 на длительное время стал основным пассажирским самолетом компании «Аэрофлот». К примеру, в 1960 году на самолете Ту-104 была совершена треть всех пассажирских авиаперевозок в Советском Союзе. Всего же за 23 года эксплуатации парк пассажирских самолетов Ту-104 перевез порядка 100 000 000 пассажиров, проведя в воздухе 2 000 000 летных часов и совершив около 600 000 полетов.

На базе самолета Ту-104 был разработан новый пассажирский лайнер для местных авиалиний Ту-124, который относился к переходному поколению пассажирских самолетов. В частности, он уже получил двухконтурные турбореактивные двигатели. Однако данная машина не получила должной популярности и была снята с производства. В то же время опыт создания реактивных пассажирских самолетов Ту-104 и Ту-124 впоследствии был использован специалистами ОКБ Туполева при создании пассажирского самолета Ту-134 — очень удачного авиалайнера, который эксплуатируется с 1963 года и до наших дней.

Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост
Советский пассажирский лайнер Ту-104 Ту-104, Пассажирский лайнер, Туполев, Сделано в СССР, Гражданская авиация, Длиннопост

ЛТХ:
Модификация: Ту-104Б
Размах крыла, м: 34,54
Длина самолета, м: 40,05
Высота самолета, м: 11,90
Площадь крыла, м2: 183,0
Масса, кг
-пустого самолета: 41600
-максимальная взлетная: 76000
Тип двигателя: 2 х ТРД АМ-3М-500 (РД-3М-500)
Тяга, кгс: 2 х 9700
Максимальная скорость, км/ч: 950
Крейсерская скорость, км/ч: 800
Практическая дальность, км: 3100
Дальность действия, км: 2650
Практический потолок, м: 10000
Экипаж, чел: 5
Полезная нагрузка: до 100 пассажиров или 15000 кг груза.

Показать полностью 24
Ту-104 Пассажирский лайнер Туполев Сделано в СССР Гражданская авиация Длиннопост
10
81
nati595
nati595
6 месяцев назад
Авиация и Техника

ТУ-114⁠⁠

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

Работа над первым в нашей стране межконтинентальным пассажирским самолетом Ту-114 развернулась в мае 1955 г. По предложению А.Н. Туполева теперь все пассажирские самолеты, разработанные в ОКБ, должны были иметь в последней цифре своего шифра «четверку». Официально основанием для начала работ послужило постановление правительства СССР N° 1561-868 от 12 августа 1955 г., по которому ОКБ-156 поручалось спроектировать и построить дальний пассажирский самолет Ту-95П.

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

По сравнению с бомбардировщиком Ту-95 самолет стал низкопланом, соответственно изменилась конструкция центроплана, фюзеляж с герметичной кабиной проектировался заново, также изменилась конструкция закрылков и носовой стойки шасси. Силовая установка, крыло, основные стойки шасси, вертикальное оперение и многие элементы оборудования в основном остались прежними. Горизонтальное оперение перенесли на фюзеляж и сделали переставным.

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

На начальном этапе проектирования, в бригаде Б.М. Кондорского, одним из первых вариантов рассматривался двухпалубный фюзеляж диаметром 6,2 м, на верхней палубе пассажирский салон на 200 мест, причем по 8 кресел в ряду, а на нижней — грузовой отсек. В то время фюзеляжа такого диаметра еще не было в мире, да и уровень технологии производства не позволял сделать легкую и герметичную конструкцию подобного диаметра. Решено было остановиться на двухпалубной компоновке диаметром 4,2 м с верхним пассажирским салоном на- 170 мест, с меньшим грузоотсеком и кухней, блюда которой подавались на верхнюю палубу специальным подъемником. Ведущим конструктором по машине был Н.И. Базенков.

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

Первый полет самолет совершил 15 ноября 1957 г. с экипажем во главе с летчиком-испытателем А.П. Якимовым. Год спустя из цехов завода N9 18 вышел первый серийный самолет Ту-114. В общей сложности испытания продолжались три года, за это время выявили 175 дефектов (для сравнения — на Ан-10 было обнаружено в четыре раза больше). 24 апреля 1961 г. стало первым днем первого пассажирского рейса нового флагмана Аэрофлота по маршруту Москва — Хабаровск. На серийном заводе в Куйбышеве до 1965 г была выпущена 31 машина в нескольких вариантах. Машина с успехом эксплуатировалась на внутренних и международных линиях Аэрофлота до 1976 г. Ту-114 был одним из самых экономичных самолетов с большой протяженностью полета. Расход топлива составлял 34 г/пасс-км.

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

Самолет показал себя как исключительно надежная машина. За все годы эксплуатации произошла только одна катастрофа, и то на земле. В феврале 1966 г. в Шереметьеве при взлете в условиях плохой видимости на скорости 275 км/ч самолет столкнулся с сугробом. Полеты самолета на международных трассах начались еще в 1959 г., тогда еще на опытном лайнере был осуществлен полет Н.С. Хрущева в США. В 1961 — 1962 гг. на самолете Ту-114 было установлено 32 мировых и национальных рекорда дальности, скорости и высоты полета. На базе пассажирской машины прорабатывался вариант военно-транспортного самолета Ту-115. В задней части грузовой негерметичной кабины монтировался опускающийся трап-аппарель для загрузки техники, а в корме — установка с двумя пушками. В гермокабине за кабиной экипажа размещался отсек на 38 солдат.

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

Модификации

Ту-114-200 — вариант на 200 пассажиров, под эту компоновку были переделаны практически все машины;
Ту-114Д (дальний) — переоборудованный для полетов на Кубу, с дополнительными топливными баками, взлетный вес достиг 182 000 кг;
Ту-126 — самолет ДРЛО, построен на базе Ту-114

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

Недостатки самолёта

- Для обслуживания требовался трап с большей высотой, чем для других самолётов.
- Высокий уровень шума (108…112 дБ) и вибраций в салоне от работы винтов мощных ТВД НК-12;
- несовершенная конструкция крыла 1955 года с мягкими топливными баками вместо кессон-баков;
- при максимальной загрузке топливом (для сверхдальних перелётов) не обеспечивалась достаточная безопасность взлёта при отказе одного из двигателей.

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

Рекорды самолёта

На самолёте Ту-114 было установлено 32 мировых авиационных рекорда. Среди достижений Ту-114:
- самый большой в мире турбовинтовой пассажирский самолёт;
- самый скоростной в мире турбовинтовой пассажирский самолёт;
- единственный в мире турбовинтовой пассажирский самолёт со стреловидным крылом;
- турбовинтовой пассажирский самолёт с самыми мощными ТВД и с наибольшей суммарной мощностью всех ТВД, установленных на одном самолёте.

ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост
ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост
ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост
ТУ-114 Самолет, Туполев, Пассажирские самолёты, Гражданская авиация, Длиннопост

Тактико-технические характеристики Ту-114

- Первый полёт: 15 ноября 1957 года
- Начало эксплуатации: 24 апреля 1961 года
- Конец эксплуатации: 1976 Аэрофлот, 1983 ВС СССР
- Единиц произведено: 31
Экипаж Ту-114
- 5 человек
Вместимость Ту-114
- 170-220 человек
Грузоподъёмность Ту-114
- 22500 кг
Размеры Ту-114
- Длина: 54,1 м
- Размах крыла: 51,1 м
- Высота: 15,5 м
- Площадь крыла: 311,1 м²
Вес Ту-114
- Масса пустого: 85800-88200 кг
- Нормальная взлётная масса: 164000 кг
- Максимальная взлётная масса: 179000 кг
- Масса топлива во внутренних баках: 60800 кг (82000 л)
Двигатели Ту-114
- 4 × ТВД НК-12М
- Мощность двигателей: 4 × 15000 л.с. (4 × 11185 кВт)
Скорость Ту-114
- Максимальная скорость: 880 км/ч на 7100 м
- Крейсерская скорость: 750-770 км/ч
- Посадочная скорость: 205 км/ч
- Длина разбега: 1600 м
- Длина пробега: 1550 м
Дальность полета Ту-114
- 9720 км (с грузом 15000 кг)
Практический потолок Ту-114
- 12000 м

Показать полностью 11
Самолет Туполев Пассажирские самолёты Гражданская авиация Длиннопост
4
Посты не найдены
О нас
О Пикабу Контакты Реклама Сообщить об ошибке Сообщить о нарушении законодательства Отзывы и предложения Новости Пикабу Мобильное приложение RSS
Информация
Помощь Кодекс Пикабу Команда Пикабу Конфиденциальность Правила соцсети О рекомендациях О компании
Наши проекты
Блоги Работа Промокоды Игры Курсы
Партнёры
Промокоды Биг Гик Промокоды Lamoda Промокоды Мвидео Промокоды Яндекс Директ Промокоды Отелло Промокоды Aroma Butik Промокоды Яндекс Путешествия Постила Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
