Приветсвую всех.
Продолжаю выкладывать свои самодельные поделки для дома. Задумал сделать точилку для ножей из старого жесткого диска.
Для нее понадобился старый жесткий диск, наждачка, клей и 3д принтер для печати корпуса.
После того, как я нашел жесткий диск ( спасибо начальнику со старой работы за несколько битых хардов) я принялся потрошить его. Снял головки, магниты и все платы, оставив только мотор и сам диск. К сожалению фоток вначале не делал, поэтому картинка из гугла.

Поскольку одна сторона у жесткого диска 100 мм, то я выпилил из него квадрат 100х100, чтобы потом можно было вставить его в корпус. Пилил ножовкой по металлу.
Перейдем к болванке. Открутил дискот кропуса  и зачистил его шлифовальным диском на дремеле, чтобы клей лучше схватился.
После этого приклеил диск к наждачной бумаге (взял 320ую на тканевой основе, т.к. бумажная становится буграми от клея). Приклеивал обычным моментом из fixprice.
Потом вырезал из наждачки круг с диском и посередине прорезал отверствие для крепления его в корпус. Тут пришлось повозиться, ибо если немного неровно вырезать круг, то диск будет цепляться за края аллюминиевого корпуса, а это будет сбавлять обороты.

Когда диск был окончательно подрезан и перестал цепляться, то я приступил к подключению контроллера. Сначала прижимал проводки винтами, но потом решил подпаять их. В общем, схема подключения видна на фото. Регулятор мощности был выкручен почти на максимум, ибо если поставить максимальное значение, то мотор отключается.

Корпус был взять от ящичка для мелочи, я о них писал в предыдущем посте, правда пришлось уменьшить его до 105х105 мм и в высоту 39мм.
После печати корпуса в нем были просверлены 4 отвествия пот винты для крепления, а так же припаят разъем TX60 для подключения блока питания 12 вольт.

И теперь фото готового устройства. Точить ножи им отлично получается, причем острие лезвия получается очень тонким. Но сильно давить на диск нельзя, ибо падают обороты.

Видео к сожалению не будет, ибо забыл снять.
Комменты для минусов как всегда присутствуют.
И по традиции для привлечения внимания фотка одного моего животного. Это Жирный Кот.

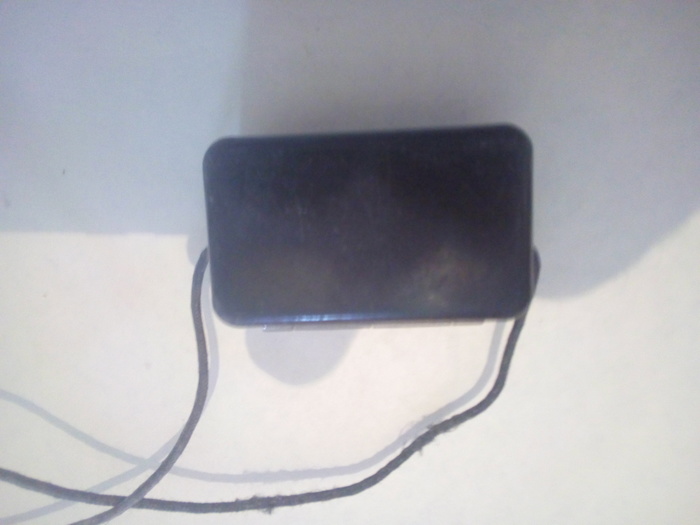

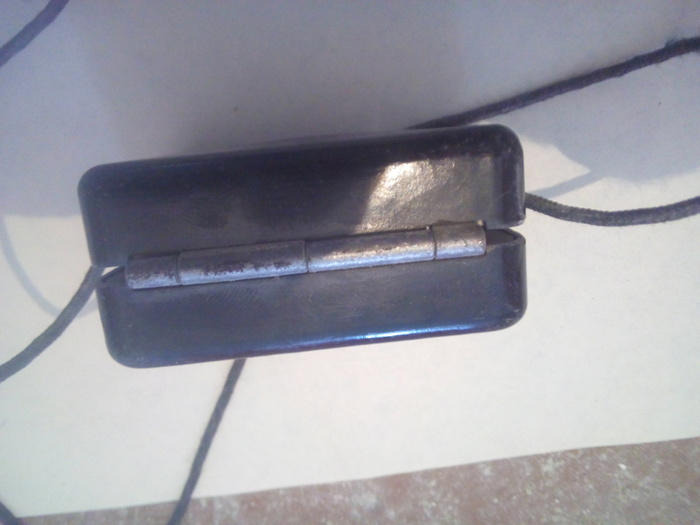

Нашёл при ремонте квартиры
