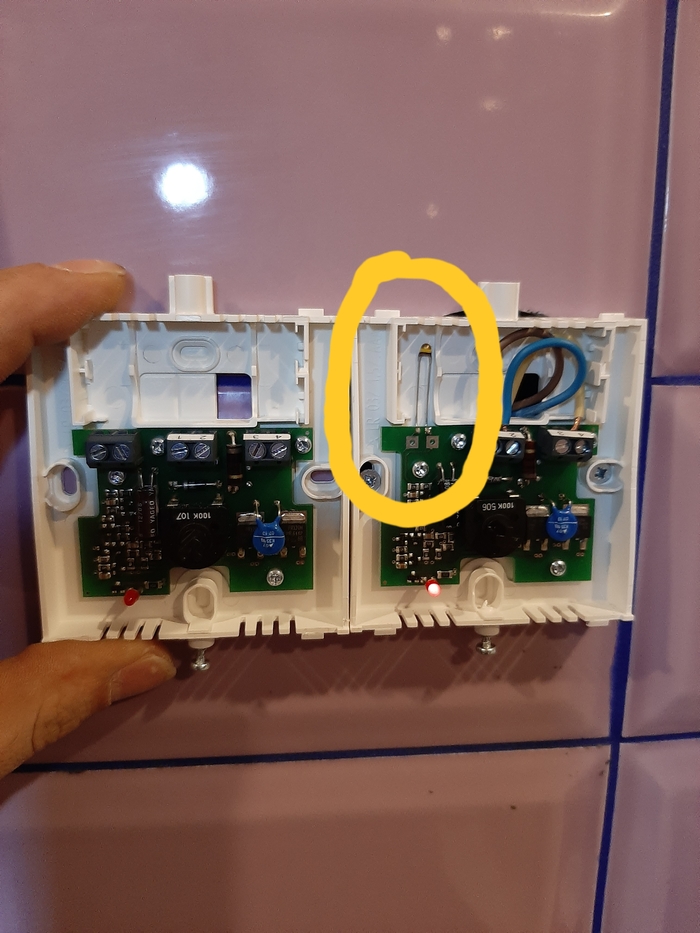

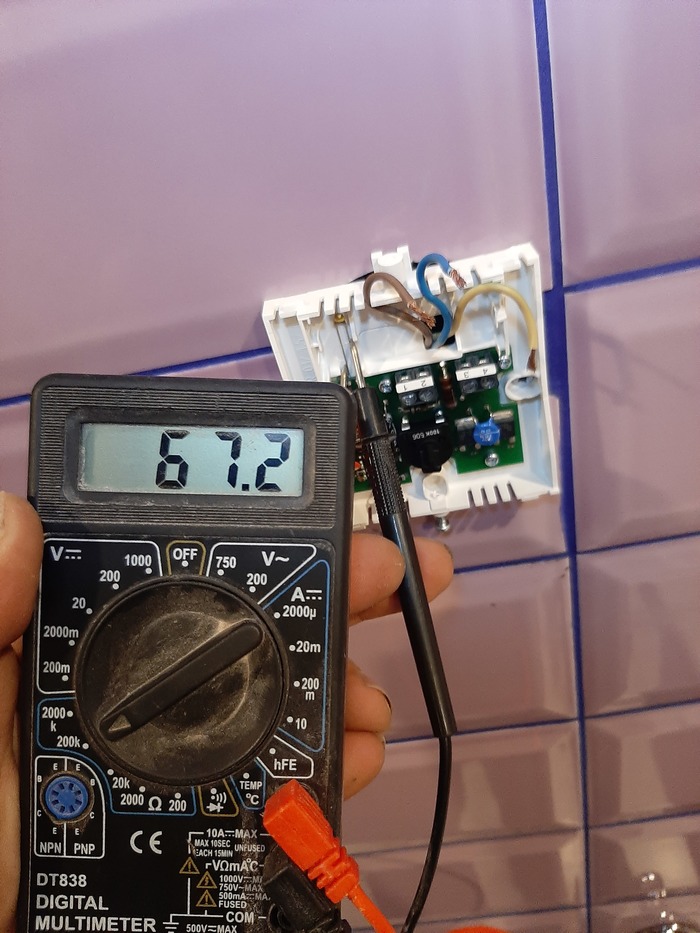

Осталось его разобать и прозвонить катушки обмотки. Цепь обмотки была пропущена через некие проводки, которые, как мне показалось должны были прозваниваться мультимитром, чего они не делали, я вытащил эти проводки и обнаружил там некую запчасть с маркировкой

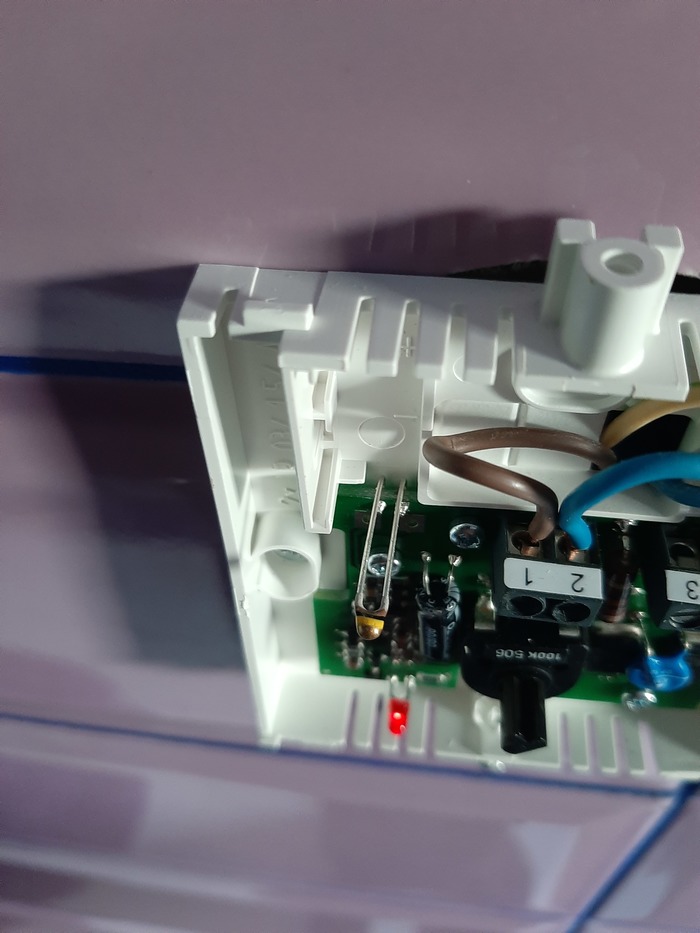

aupo a8-5a-f. Надпись на нем 150 градусов все объяснила - он сгорел и спас маленький движок.

Сегодня утром попытаю счастье и, возможно, найду его на рынке (да, у нас все еще есть рынки), но, попутно заказал датчик на чип-и-дипе.

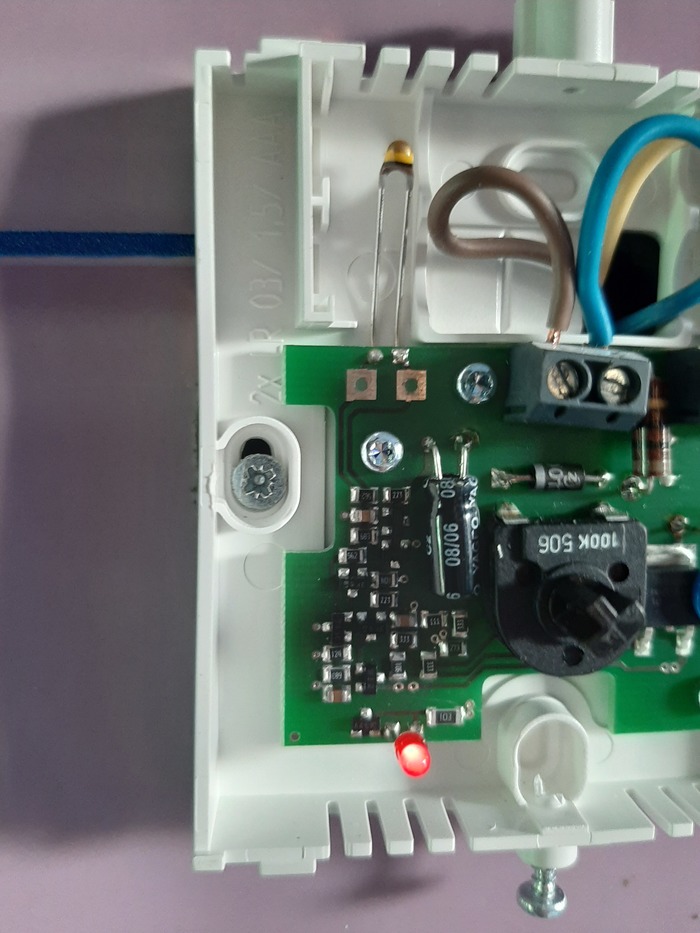

Писать пост не собирался, потому и фоток нет, первая, что была - это двиг в корпусе, а последняя - тот самый виновник поломки, сфоткал его уже когда удалил из цепи обмотки.
Надеюсь, что нет, но, возможно, кому-то и пригодится.
С Новым годом!
ps
очень много мата, просто очень много, практически один мат

pss
Доктор, здрасссте. Ну нахуй всю эту хуйню, заебало, блять.

*решетки мыли, аж заебались

Все началось с того что у меня на старом бойлере (Термекс 50л) сломался терморегулятор который практически не регулировался, слишком часто включался и доводил воду практически до кипения. Новый терморегулятор стоил не слишком дорого, но покупать мне его не хотелось т.к. в бойлере уже сильно поржавел бак и планировалась его заменить на новый 80л. И тут я вспомнил, что у меня уже давно лежит без дела китайский цифровой термостат W1401 который и стал основой для создания цифрового управления водонагревателем.

Технические характеристики W1401 следующие:

• Управляющее реле стоит на 12 В с NO контактом, коммутирует ток до 10 А (14VDC) и 10 А (250VAC)

• Тип датчика ― водонепроницаемый: NTC (10К ― 3950 ― 1%)

• Длина провода температурного датчика 30 см,

• Диапазон измеряемой и контролируемой температуры: -9°C ~ +99°C

• Точность измерения: ± 0.5 °C

• Точность управления: 1 °C

• Минимальный гистерезис: 1 °C

• Частота обновления: 0.5 сек

• Напряжение питания: 9 - 14 вольт, постоянного тока

• Потребляемая мощность: < 1W

• Размеры: 77 мм x 51 мм

При неисправности или отсутствии датчика термостат издает звуковой сигнал с отображением символов "LL".

Терморегулятор имеет верхний и нижний предел (возможность задания верхнего значения температуры включения (отключения) и нижнего значения температуры включения (отключения).

Реле на 10А я посчитал слабоватым и недолговечным для прямого коммутирования нагревательного элемента мощностью 1.5кВт. Для повышения надежности я решил использовать реле Z-RK230/SS которое отдал мне брат вместе с кучей пускателей и автоматов. Цена у этого пускателя немаленькая, но думаю, что можно найти более бюджетный вариант. Номинальный ток пускателя 20А - этого с запасом хватит для включение тена на 1.5кВт. Катушка пускателя на 220в, контакты реле NO (нормально разомкнутые) в общем то что нужно.

Далее я нашел старый блок питания 12в. 1.5А для питания термореле.

В качестве корпуса я использовал имеющийся у меня небольшой пластиковый щиток от iek, он идеально подошел для моей задумки. Блок питания немного не помещался и я снял с него корпус. Затем я быстренько накидал примерно такую схемку и приступил к сборке:

Эта монтажная схемка отличается от первоначальной тем, что для подключения бойлера я использовал розетку. Почему я установил розетку? Потому что прошло пол года, старый бойлер протек( и я купил новый термекс на 80л. Я настолько привык к цифровому управлению что решил установить его на новый. Для того чтобы не лишиться гарантии я не нарушал заводскую конструкцию.

На старом водонагревателе вместо розетки был проведен провод напрямую к тену, а термодатчик цифрового управления  я вставил в трубку которая использовалась для установки штока заводского термореле (который вышел из строя).

В новом водонагревателе я установил термодатчик на под штатный указатель температуры. Для этого я аккуратно вынул указатель, установил туда термодатчик и прикрыл его кусочком пенопласта. Затем для эстетики я подрезал и прикрепил корпус указателя температуры от старого бойлера (новый при необходимости можно вернуть на место в целости и сохранности). Получился отличный муляж указателя температуры.

Фото начинки блока управления

Бойлер в режиме нагрева

В режиме ожидания

Фото блока управления с открытой крышкой

Плату управления пришлось залить термоклеем  потому что с обратной стороны платы находится реле под напряжением 220в. В идеале можно было еще прикрыть оргстеклом, сделав отверстия под кнопки.

Штатный регулятор водонагревателя выставлен на максимум и при возникновении проблем с цифровым управлением отключится при +74 градусах.

Ну вот вроде и все! За ошибки заранее прошу прощения! Если будут вопросы с удовольствием отвечу! На критику не обижаюсь)
