Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Чтобы правильно поставить высоковольтные провода на придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов  и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунке

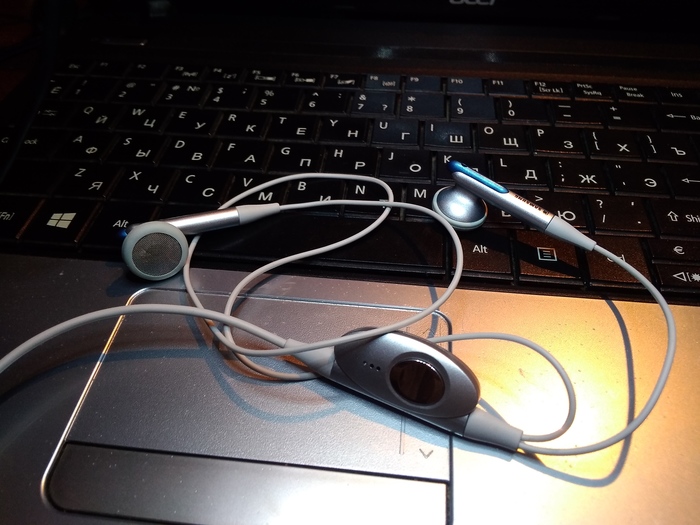

Имеются вот такие наушники Samsung неизвестной модели:

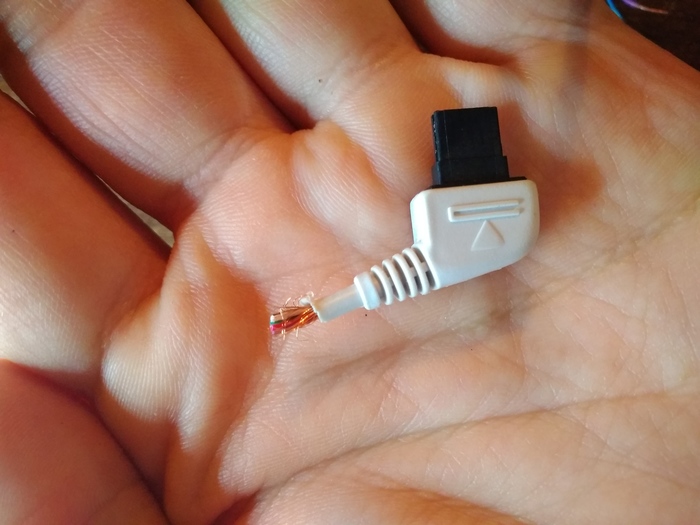

На них имеется(лся) вот такой штекер:

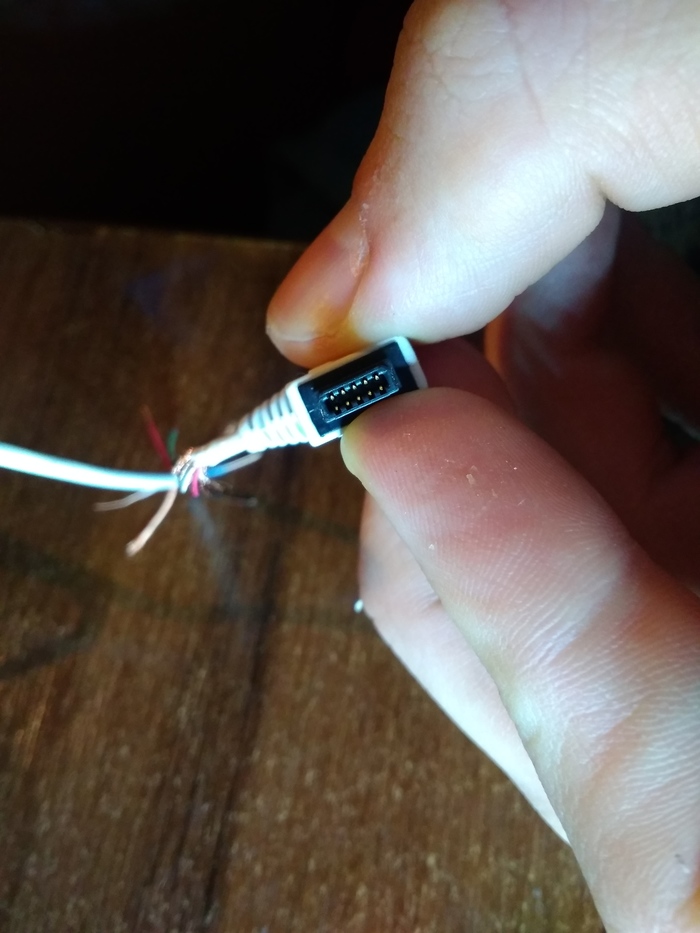

Решил я поменять старый штекер на миниджек, разрезал провод и понимаю, что ничерта не понимаю. Внутри находятся 6 проводов в цветной оболочке, а между ними и основной оболочкой находится медная оплётка, которую я скрутил в отдельный "рулон", который находится между белым и чёрным проводом:

Помогите пожалуйста сообразить, какой провод куды паять, известно пока только то, что зелёный провод - левый канал, красный - правый канал. В наличии имеются: паяльник, мультиметр, термоклей.

Дратути!

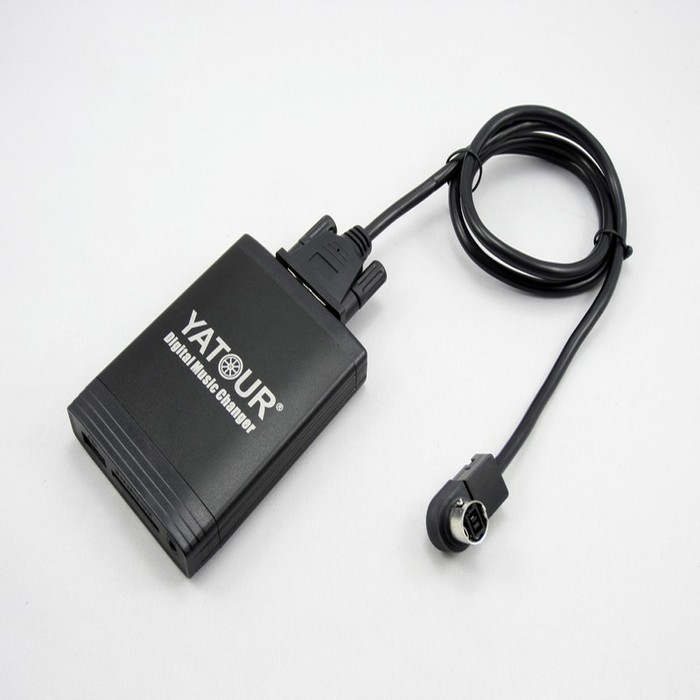

Досталась мне по случаю эта шайтан-коробочка. Без проводов. Думаю - фигня, сварганим! Но есть нюанс, со схемами в интернетах на эту штуку плохо, это раз.. Да и этого раза хватит. В общем обрыл интернет, понял две вещи: схем нет, коробка может с лёгкостью не подойти к алпайну по прошивке. Надеясь на лучшее, я нашел в загашнике разъём DB15 папу ( VGA) и спаял шнурок исходя из найденных схем. Непрокатило. Но я же надеюсь, что просто не та схема, а не в прошивке дело...
Нужен хелп. Очень нужна распиновка шнурка для цифрового чейнджера yatour, причём именно шнурка для магнитол алпайн. Лично мне нужна конкретно шина M-bus, но сойдёт и ai-net. Нужна распиновка разъёма дб-15, который со стороны Ятура. Может быть лежит у кого-нибудь шнур, прозвоните плз, накидайте схему, я огроменное спасибо буду говорить.
На профильных форумах инфы на нашёл, там, где задавал вопросы, ответов так и не получил, решил на удачу спросить тут.

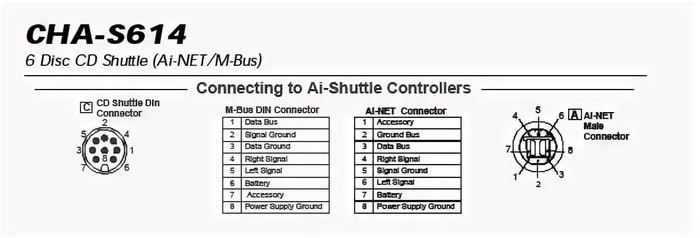

Мною составлена схема, основываясь на обрывочных данных из интернета, она с лёгкостью может быть не верна конкретно по пинам шины данных.

Tx+/Tx- соответствено это BUS +/-. Подозреваю что конкрктно эти пины могут быть не там на разъеме ДБ-15 на алпайновских шнурках.

Поможите, у кого есть шнурок!
Спасибо!
З.ы. покупать за косарь с лишним "на попробовать" не предлагайте плз, в наличии нет, на заказ не отказаться, может в принципе не заработать. Этот вариант обдуман и отброшен.

Можно тут проконсультироваться?
У меня принтер HP Color LaserJet CP1215 печатает бледно. Я на одном форуме нагуглил: "заклейте контакт на девелопер на картриджах. должно помочь". Перед тем как нести в ремонт хочу попробовать этот совет. Но какой из контактов на картридже - "на девелопер", не знаю. Можете сориентировать?

Если не поможет, надо будет почистить от пыли. Я так думаю. Действительно, принтер стоит на подоконнике, пыли из форточки много.
Сам принтер старый, используется очень редко.
Оборудование имеется - отвертка (две штуки), мультиметр (если батарейки заменить).
Уровень знаний - бабушка, внутрь железа очень редко.
Спасибо.

Добрый день дорогие пикабушники, пишу Вам с огромной просьбой о помощи. Являюсь счастливым владельцем ноутбука от DNS, а так же папой маленького шкодника. С течением времени корпус ноута рассыпался, сынок потоптался по матрице, супруга залила клавиатуру, и осталась в итоге одна материнка (N13P)да блок питания. И решил я ее прикрутить к монитору через VGA или HDMA. Но вот беда картинка не идет через эти порты на монитор. Почитал форумы поразмыслил и понял что нужно нажать на клавиатуре сочетания клавиш Fn+F3, но как я писал ранее клавиатуры нет, померла давно. Так вот вопрос- помогите разобратся какие перемкнуть контакты на разьеме клавиатуры на матери, что бы сработала желаемая мною комбинация клавиш. Фото оборудования и все что нашел прикрепляю, заранее спасибо за любую помощь, преобрести клавиатуру и матрицу нет возможности. Строго не судите первый раз пишу подобное.

Такая материнка только у меня N13P, свою не стал фоткать камера не очень.

Такая ревизия

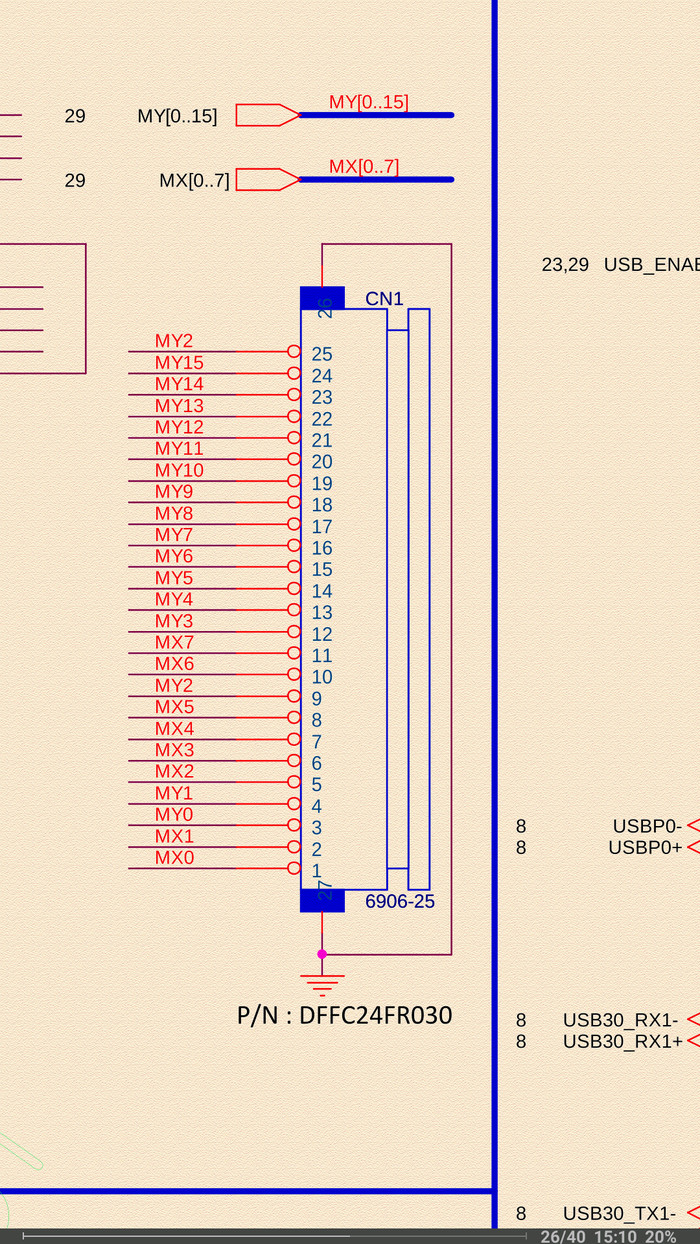

Это вроде схема разьема на материнке

И стояла такая клавиатура
