Компания Microsoft не оставляет попыток победить в бесконечной войне с эксплоитописателями, раз за разом реализуя новые техники по защите приложений. На сей раз разработчики операционной системы Windows подошли к решению данного вопроса более фундаментально, переведя свой взгляд на корень проблемы. Работа почти каждого эксплоита так или иначе нацелена на перехват потока исполнения приложения, следовательно, не помешало бы "научить" приложения следить за этим моментом.

Концепия Control Flow Integrity (целостность потока исполнения) была описана еще в 2005 году. И вот, 10 лет спустя, разработчики из компании Microsoft представили свою неполную реализацию данного концепта — Control Flow Guard.

Control Flow Guard (Guard CF, CFG) — относительно новый механизм защиты Windows (exploit mitigation), нацеленный на то, чтобы усложнить процесс эксплуатации бинарных уязвимостей в пользовательских приложениях и приложениях режима ядра. Работа данного механизма заключается в валидации неявных вызовов (indirect calls), предотвращающей перехват потока исполнения злоумышленником (например, посредством перезаписи таблицы виртуальных функций). В сочетании с предыдущими механизмами защиты (SafeSEH, ASLR, DEP и т.д.) являет собой дополнительную головную боль для создателей эксплоитов.

Данная секьюрити фича доступна пользователям ОС Microsoft Windows 8.1 (Update 3, KB3000850) и Windows 10.

Компиляция программ с поддержкой CFG доступна в Microsoft Visual Studio 2015.

Рассмотрим принцип работы CFG в пользовательском режиме. Данный механизм имеет два основных компонента: битовую карту адресов (управляется ядром) и процедуру проверки указателя вызываемой функции (используется пользовательскими приложениями).

Вся служебная информация CFG заносится в IMAGE_LOAD_CONFIG_DIRECTORY исполняемого файла во время компиляции:

GuardCFCheckFunctionPointer — указатель на процедуру проверки

GuardCFFunctionTable — таблица валидных адресов функций (используется ядром для инициализации битовой карты)

GuardCFFunctionCount — количество функций в таблице

GuardFlags — флаги

В заголовок IMAGE_NT_HEADERS.OptionalHeader.DllCharacteristics заносится флаг IMAGE_DLLCHARACTERISTICS_GUARD_CF, показывающий, что данный исполняемый файл поддерживает механизм CFG.

IMAGE_GUARD_CF_INSTRUMENTED (0x00000100) — Модуль производит проверки потока исполнения при поддержке системы

IMAGE_GUARD_CFW_INSTRUMENTED (0x00000200) — Модуль производит проверки целостности потока исполнения и записи

IMAGE_GUARD_CF_FUNCTION_TABLE_PRESENT (0x00000400) — Модуль содержит таблицу валидных функций

IMAGE_GUARD_SECURITY_COOKIE_UNUSED (0x00000800) — Модуль не использует security cookie (/GS)

IMAGE_GUARD_PROTECT_DELAYLOAD_IAT (0x00001000) — Модуль поддерживает Delay Load Import Table, доступную только для чтения

IMAGE_GUARD_DELAYLOAD_IAT_IN_ITS_OWN_SECTION (0x00002000) — Delay Load Import Table находится в своей собственной .didat секции

IMAGE_GUARD_CF_FUNCTION_TABLE_SIZE_MASK (0xF0000000) — Шаг одного элемента таблицы валидных функций Guard CF кодируются в данных битах (дополнительное количество байтов для каждого элемента)

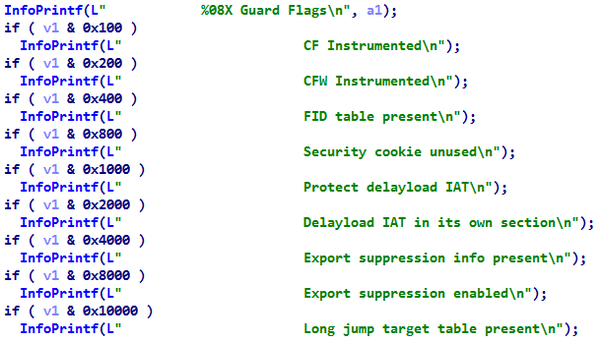

Также стоит обратить внимание на присутствие некоторых интересных флагов, официальной информации о которых нет. Разработчики Microsoft, по всей видимости, тестируют дополнительный механизм CFG для проверки адреса записи (IMAGE_GUARD_CFW_INSTRUMENTED).

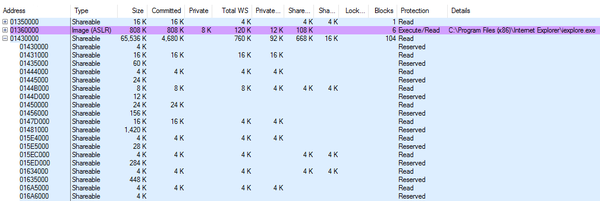

Во время загрузки ОС ядром (функция nt!MiInitializeCfg) создается битовая карта nt!MiCfgBitMapSection, которая является общей (shared) секцией для всех процессов. При запуске процесса, поддерживающего CFG, происходит отображение (mapping) битовой карты в адресное пространство процесса. После чего адрес и размер битовой карты заносятся в структуру ntdll!LdrSystemDllInitBlock.

Сопоставлением адресов функций с битами в битовой карте занимается загрузчик исполняемых файлов (функция nt!MiParseImageCfgBits). Каждый бит в битовой карте отвечает за 8 байт пользовательского адресного пространства процесса. Адреса начала всех валидных функций соотносятся с единичным битом по соответствующему смещению в битовой карте, а всё остальное — 0.

Каждый неявный вызов в программе на этапе компиляции обрамляется проверкой адреса вызываемой функции. Адрес процедуры проверки устанавливает загрузчик исполняемых файлов, поскольку изначально установлен адрес пустой процедуры, тем самым сохраняя обратную совместимость.

Для наглядности посмотрим на один и тот же код, скомпилированный без CFG и с ним.

Оригинальный код на C++:

class CSomeClass

{

public:

virtual void doSomething()

{

std::cout << "hello";

}

};

int main()

{

CSomeClass *someClass = new CSomeClass();

someClass->doSomething();

return 0;

}

mov eax, [ecx] ; EAX = CSomeClass::vftable

call dword ptr [eax] ; [EAX] = CSomeClass::doSomething()

С ключем компиляции /guard:cf :

mov eax, [edi] ; EAX = CSomeClass::vftable

mov esi, [eax] ; ESI = CSomeClass::doSomething()

mov ecx, esi

call ds:___guard_check_icall_fptr ; checks that ECX is valid function pointer

mov ecx, edi

call esi

В первом случае код подвержен атаке с использованием техники подмены таблицы виртуальных функций. Если атакующий при эксплуатации уязвимости способен перезаписать данные объекта, то он может подменить таблицу виртуальных функций таким образом, что вызов функции someClass->doSomething() приведет к выполнению контролируемого атакующим кода, тем самым перехватив поток исполнения приложения.

В случае же использования Control Flow Guard, адрес вызываемой функции предварительно будет сверен с битовой картой. Если соответствующий бит будет равен нулю, произойдет программное исключение.

При запуске данного приложения на ОС, которые поддерживают механизм Guard CF, загрузчик исполняемых файлов построит битовую карту и перенаправит адрес проверяющей процедуры на функциюntdll!LdrpValidateUserCallTarget.

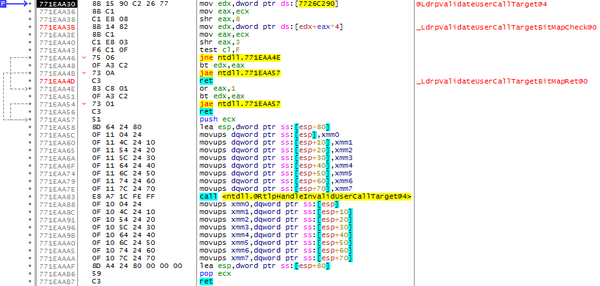

Данная функция в ОС Windows 10 (build 1511) реализована следующим образом:

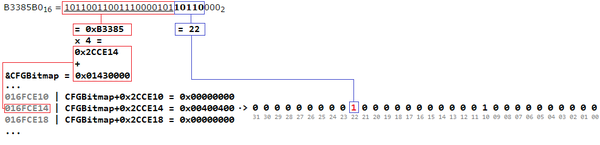

Целевую ячейку получили, теперь требуется определить номер интересующего нас бита. Номером является значение следующих 5 бит адреса (выделены жирным). Но нужно учитывать, что если проверяемый адрес не выравнен по границе 16 байт (address & 0xf != 0), то использоваться будет нечетный бит (offset | 0x1). В данном случае адрес выравнен и номер бита будет равен 10110(двоичная) = 22(десятичная).

Проверив 22-ой бит, можно убедиться, что адрес вызываемой функции является валидным.

Реализация данного алгоритма на Python выглядит следующим образом:

def calculate_bitmap_offset(addr):

offset = (addr >> 8) * 4

bit = (addr >> 3) % 32

aligned = (addr & 0xF == 0)

if not aligned:

bit = bit | 1

print "addr = 0x%08x, offset = 0x%x, bit index = %u, aligned? %s" % (addr, offset, bit, "yes" if aligned else "no")

calculate_bitmap_offset(0x0B3385B0)

addr = 0x0b3385b0, offset = 0x2cce14, bit index = 22, aligned? yes

Не во всех случаях вызов невалидной функции будет заканчиваться 29-ым прерыванием. В функции ntdll!RtlpHandleInvalidUserCallTarget происходят следующие проверки:

Включен ли DEP для текущего процесса

Имеет ли целевой адрес необходимые права (PAGE_EXECUTE_WRITECOPY | PAGE_EXECUTE_READWRITE | PAGE_EXECUTE_READ | PAGE_EXECUTE)

Разрешены ли "suppressed" вызовы — ntdll!RtlGuardAllowSuppressedCalls

Является ли целевой адрес "suppressed" — ntdll!RtlpGuardIsSuppressedAddress

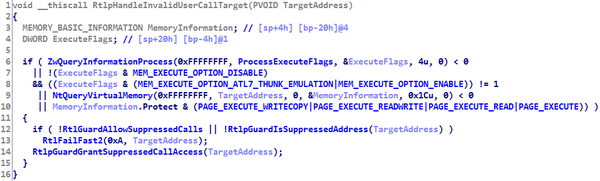

Псевдокод данной функции выглядит следующим образом:

Официальная информация про "suppressed" вызовы отсутствует. Можно лишь сказать, что данные вызовы требуют поддержку компилятора — должна быть установлена маска IMAGE_GUARD_CF_FUNCTION_TABLE_SIZE_MASK во флагах GuardFlags и компилятор должен сгенерировать расширенную таблицу. В байтах, соответствующих данной маске, хранится значение дополнительного размера для элементов таблицы GuardCFFunctionTable. Если адрес функции является "suppressed", то байт, следующий за адресом, должен быть равен единице.

Разрешить "suppressed" вызовы можно, например, с помощью ветки реестра HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Image File Execution Options\, установив параметр CFGOptions для требуемого приложения в значение 1.

Как и любой другой защитный механизм, CFG имеет некоторые слабые места:

Выключенный DEP процесса влечет за собой потерю смысла проверок CFG, поскольку функция ntdll!RtlpHandleInvalidUserCallTarget в таком случае будет всегда разрешать исполнение невалидного адреса.

Адрес битовой карты хранится по фиксированному адресу и может быть легко вычислен из пользовательского режима. Пользователю запрещено модифицировать данные в битовой карте, но эксплоитописатели так или иначе найдут способ обойти это ограничение.

Если исполняемый файл не скомпилирован с поддержкой CFG, то поддержка CFG в подгружаемых им модулей теряет смысл. Битовая карта и адрес процедуры проверки заполняются только при условии, что исполняемый файл поддерживает механизм CFG, поэтому проверки внутри кода модулей будут являться простыми заглушками.

CFG зависит от процесса компиляции, поэтому модули сторонних разработчиков и даже старые модули Microsoft являются уязвимым местом в защищаемом CFG исполняемом файле. Поскольку битовая карта составляется по таблице адресов валидных функций, которая генерируется компилятором, весь код модуля без поддержки CFG будет помечен в битовой карте валидным адресатом.

За каждые 8 байт адресного пространства отвечает 1 бит, но, на самом деле, 1 выравненный адрес соотносится с одним четным битом, при этом следующий нечетный бит соотносится сразу с 15 байтами адресного пространства. Убедиться в этом можно, запустив приведенный выше Python скрипт в цикле и проанализировав результат:

addr = 0x08f38480, offset = 0x23ce10, bit index = 16, aligned? yes

addr = 0x08f38481, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38482, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38483, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38484, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38485, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38486, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38487, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38488, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38489, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f3848a, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f3848b, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f3848c, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f3848d, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f3848e, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f3848f, offset = 0x23ce10, bit index = 17, aligned? no

addr = 0x08f38490, offset = 0x23ce10, bit index = 18, aligned? yes

addr = 0x08f38491, offset = 0x23ce10, bit index = 19, aligned? no

addr = 0x08f38492, offset = 0x23ce10, bit index = 19, aligned? no

addr = 0x08f38493, offset = 0x23ce10, bit index = 19, aligned? no

addr = 0x08f38494, offset = 0x23ce10, bit index = 19, aligned? no

...

Из этого следует, что у атакующего есть возможность вызвать недоверенную функцию в непосредственной близости от доверенной функции, при условии, что последняя не выравнена.

Динамически генерируемые функции (например, JIT-функции) требуют особого внимания от разработчиков, поскольку необходимо обеспечить проверки неявных вызовов на стадии генерирования функций. В добавок к этому, необходимо учитывать, что стандартное поведение функций ntdll!NtAllocVirtualMemory и ntdll!NtProtectVirtualMemory заключается в проставлении единичного бита для всего региона памяти в битовой карте Control Flow Guard, если память становится исполняемой (PAGE_EXECUTE_*).

CFG не способен предотвратить перехват потока исполнения при модификации атакующим адреса возврата функции.

Вызовы библиотечных функций (например, WinAPI) с точки зрения CFG являются валидными, но атакующему предстоит решить задачу наполнения стека/регистров необходимыми параметрами.

Начиная с Windows 8 плагин Adobe Flash Player интегрирован в Internet Explorer, а с Windows 8.1 (Update 3) он поставляется с поддержкой CFG. Существует несколько реализаций обхода Control Flow Guard в эксплоитах под Adobe Flash Player, некоторые из которых актуальны и по сей день.

Обход при помощи динамического кода

В Adobe Flash Player активно используется JIT-компиляция, которая позволяет избегать выполнения такой ресурсоемкой операции, как интерпретация ActionScript кода. Но, как было сказано ранее, динамически генерируемые функции требуют дополнительного внимания со стороны разработчиков. Два метода обхода, описанные ниже, являются следствием упущения разработчиков в отношении работы с выделением памяти.

Отсутствие проверок неявных вызовов в динамическом коде

Данный метод был предложен и реализован исследователем Francisco Falcón из Core Security в своем анализе эксплоита для уязвимости CVE-2015-0311. Оригинальная статья довольно хорошо и подробно описывает процесс реализации обхода. Суть метода заключается в модификации внутренней таблицы виртуальных функций определенного ActionScript класса. После чего один из методов данного класса должен быть вызван из тела динамически сгенерированной функции. Для данной цели хорошо подходит класс ByteArray.

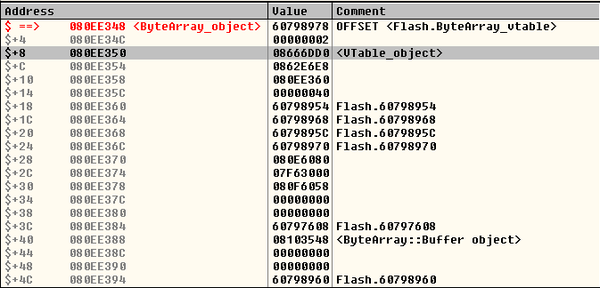

Структура объекта ByteArray:

Класс VTable является внутренним представлением виртуальной таблицы функций (то есть не той, которую генерирует C++) для классов ActionScript.
