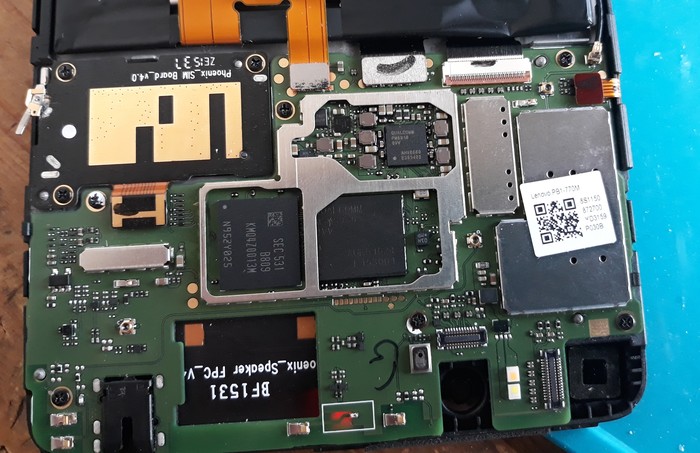

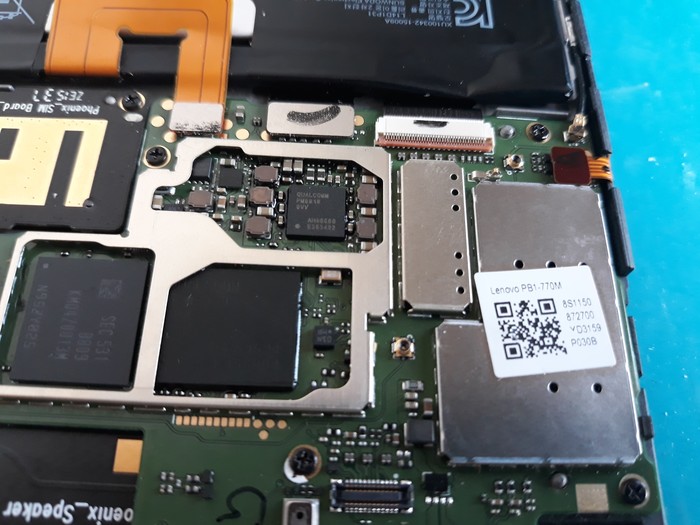

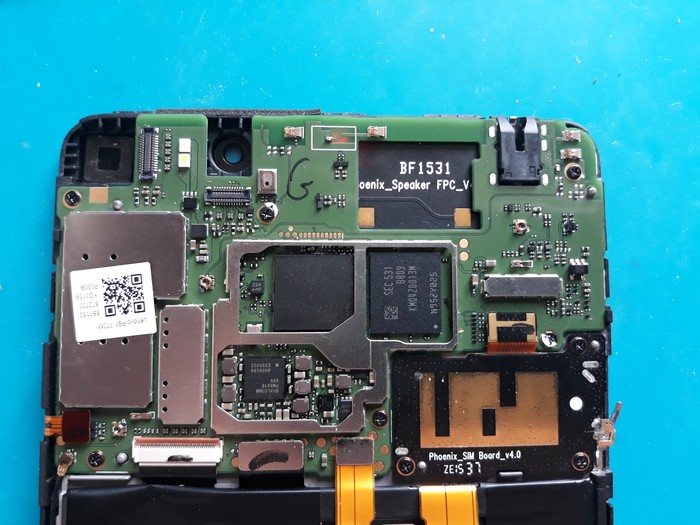

Дорогие спецы , у меня единственный вопрос подскажите , где найти даташит или сервис мануал на планшет; модель Lenovo PB1-770M. Без рейтинга . Спасибо заранее за помощь.

нотбук HP 15-ay028
платформа compal la-d702p

История мутная , как вода в Неве : Был ноут и меняли на нем жёсткий диск. В процессе тюкнули матрицу. Ноут включается : подсветка есть и все в паутинке цветных полос. Картинку через hdmi есть, винду грузит, котят в интернетах показывает.
Понесли менять матрицу, но
что-то пошло не так и при замене :
1. Сначала пропала подсветка и цветные полосы.
2. Затем перестал включаться... совсем перестал 😣
3. Выдран с мясом лановский трансформатор

В таком состоянии и отдали владельцу. Разобранной кучей этот "праздник жизни" подкинули мне 😒
Проверили матрицу и шлейф - рабочие и это радует. Осталось дело за малым - потыкать паяльником и починить...

Начнем с " Не включается"
Подключаем блок : потребления - нет, дежурки - нет, населен роботами

Идём к колодке подключения разъёма зарядки - 19v есть.
Ползёт к первому входному n-канальному мосфету

На входе (зелёный ) есть 19в.
На затворе ( синий ) есть 26в и транзистор должен открыться...
Но он не открывается и на выходе имеем - 0v ( красный квадрат)
Увольняем этого бездаря и все стало нормально.
Появилось дежурное напряжение и есть реакция на кнопку включения. Потребление платы ~180мА, пост_коды бегут до f9h - инициализацию плата проходит.

Подключаем шлейф и матрицу - изображения нет, подсветки нет, матрица не "темнеет" при включении.
Находим колодку подключения шлейфа матрицы, делаем замеры сопротивлений и напряжений.

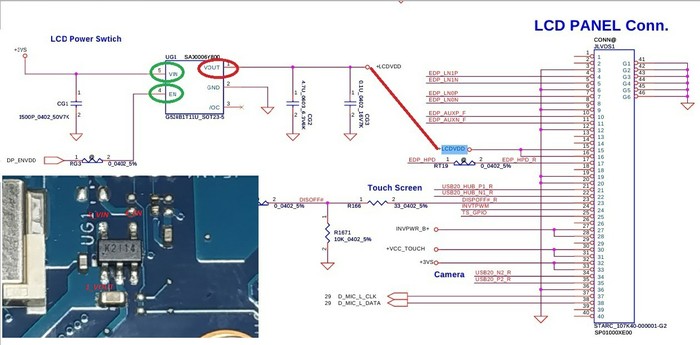

По результатам замеров нас интересуют 15 и 16 контакт (+lcdvdd) на коннекторе шлейфа матрицы ( в правой части фото) - там 0в

Напряжение должно поступать с логики под позиционным номером UG1( на фото : верхняя левая часть-кусок схемы, а нижняя левая - кусок фото платы).
5я ножка - вход питания на 3.3 вольта и они есть.
4я ножка - вход разрешающего сигнала - 3.3 вольта и это тоже есть.
При этих условиях: логика должна пробросить 3.3 вольта на 1ю ножку и запитать матрицу, а этого не происходит - увольняем и его.

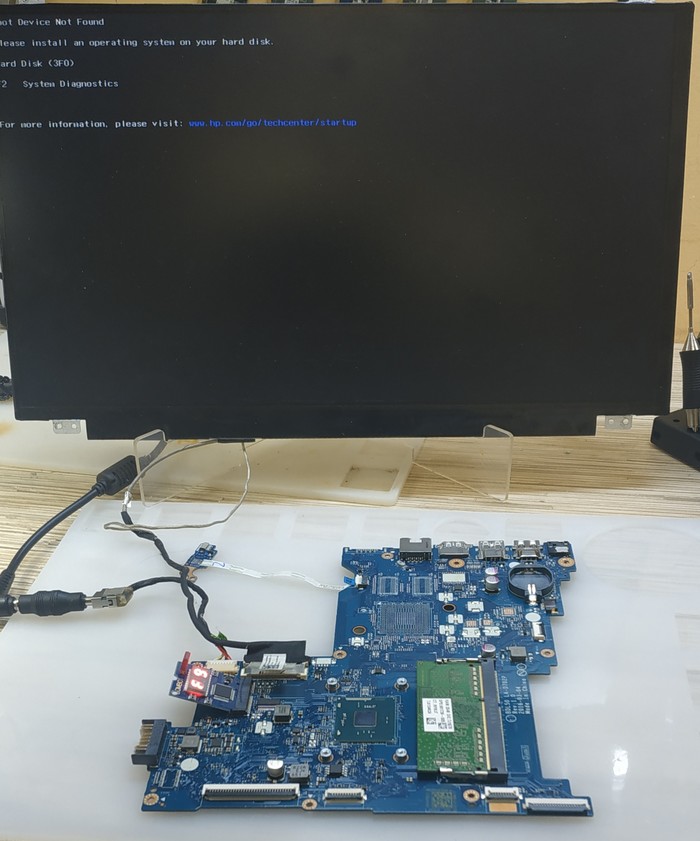

Старт - есть, изо/подсветка - есть. Счёт 2/3

Теперь с сетью разбираемся.

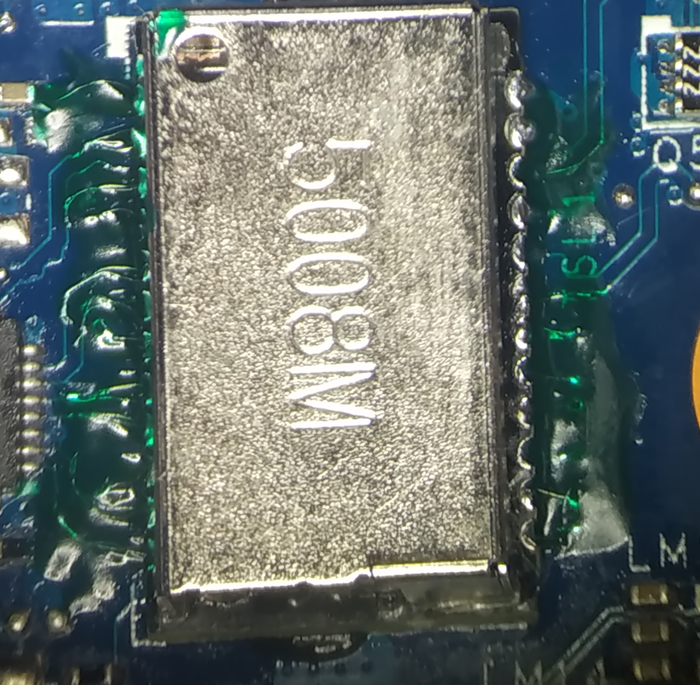

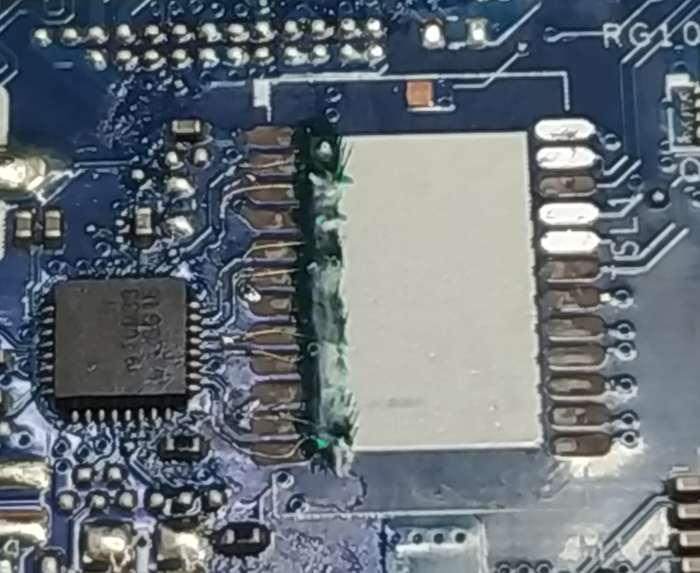

Промежуточный итог - куча перемычек

финальная часть - ещё две кучи перемычек

Все посаженно на клей и залито маской.

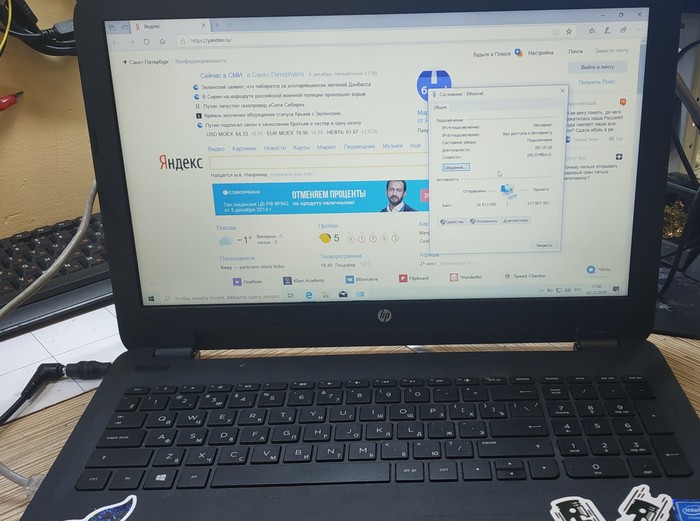

Переходим к тестам

1. Ноут включается.

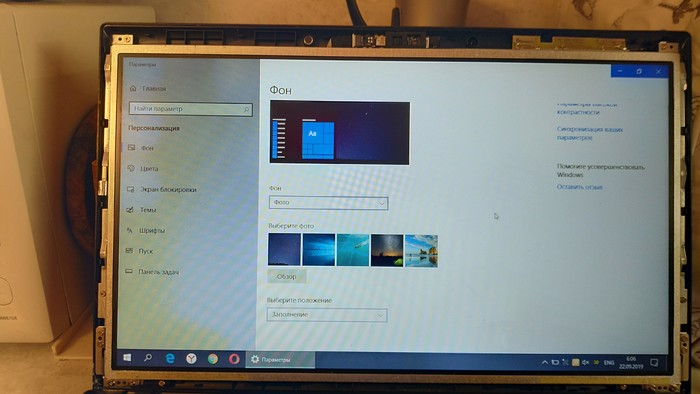

2. Кино показывает.
3. Сетка есть.

Уже можно расслабиться , но мы выбили 3 из 3! Нам выпал

восстановление двух креплений петли матрицы. 😣

Вот как-то так...

Всем добра 🙃

Всем привет.

Достался мне вот такой ноутбук на халяву, можно сказать. Изначально у него была залита клавиатура и тачпад сиропом :) На мать ничего не протекло, слава аллаху, клаву под замену, тачпад отмыл в спирте. В общем, ноут работал месяцок, и тут бац. Уснул и не проснулся.

На текущий момент имеем вроде бы стартующий ноут, изображение на LCD не выводится, на HDMI тоже.

мать: X510UNR rev 3.0

проц: QuadCore Intel Core i7-8550U, 4000 MHz (40 x 100)

Чипсет: Intel Sunrise Point-LP, Intel Kaby Lake-R

Видяшка: Intel(R) UHD Graphics 620 (1 GB)

Я так понимаю, эта вся бодяга на одном кристалле.

Пробежался по напряжениям:

+VCCGT: - нетю

+VCCCORE: 0.86v

+1.8VSUS: 1.8v

+1.0VSUS: 1.03v

PLT_RST: 3.3v

Там ещё нашёл, 5вольт, видимо, на вентилятор формируется, и 1.2В на память тоже есть.

На микросхеме бивиса 3.3в есть, активность осциллом есть.

Так же глянул ноги на выводах разъёма JDEBUG: LPC AD0, LPC AD1, там что-то скачет по осциллу, опять же, т.е. посткоды какие-то бегут. На LPC FRAME# кстати тишина.

Потыкал так же шлейф матрицы, хотя чую, что дело не в ней, но вдруг.

1 нога, +3V CAM: 3.35v

24 нога, +3V EDP: 3.33v

34 нога, BL EN C: 0.45v

35 нога, EDP BRIGHTNESS: ничего

37 нога, +LED VCC INV: 19.2v

Так же потыкал, если ли обращение к EDID, ноги 5 и 6, DMIC DATA AMIC L и DMIC CLK AMIC AGND, там тишина.

Так же замерил сопротивление на ногах относительно земли при вставленном шлейфе:

EDP L1 N C: 100 KОм

EDP L1 P C: 100 KОм

EDP L0 N C: 100 KОм

EDP L0 P C: 100 KОм

EDP AUXP C: 1 MОм

Очень не хочу услышать, мол видяха "отъехала", т.к. этот камень, я так понимаю, стоит ппц скока. В общем, кто что знает, где ещё можно что потыкать, пишите, не стесняйтесь. Обидно, что такая машинка бодрая и померла на ровном месте.

Пост карты нет, к сожалению, никакой.

Boardview нашёл, схемы нет.

Фотки прикреплять смысла, наверное, нет. Ну, пусть будет такая, общий план.

Всем заранее спасибо, лёгких ремонтов и лавэшек!! :)

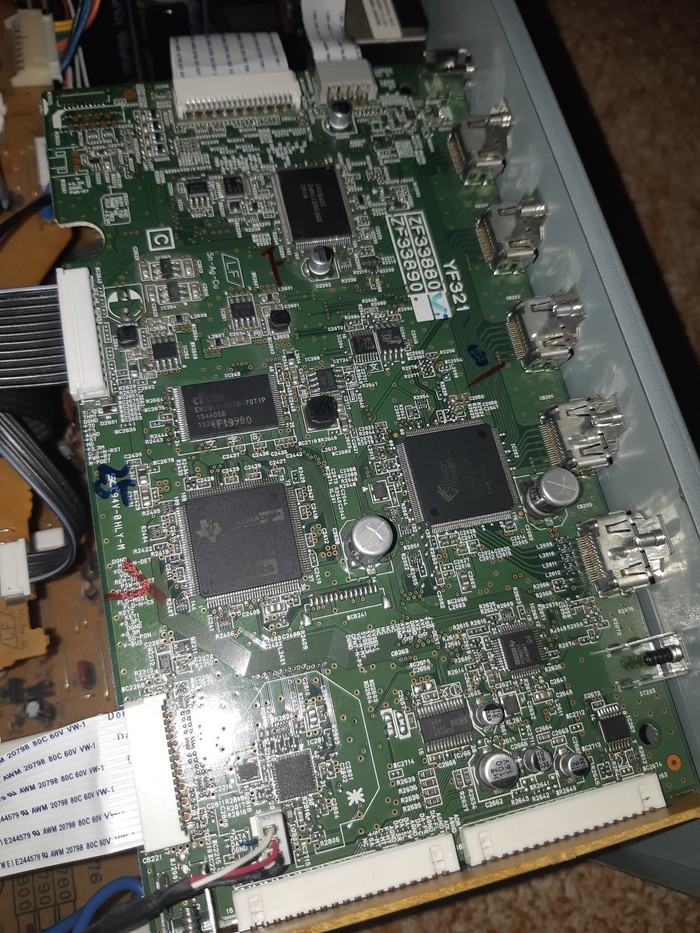

При подключении обогревателя в один удлинитель с техникой, (жена решила погреться:) проскочила искра и сделала дуплет по телевизору Lg и ресиверу Yamaha rx-v375. В телевизоре грохнуло main плату. Удалось найти донора и телевизор был восстановлен. С ресивером проблема : Нет вывода сигнала по HDMI, входы hdmi работают. Остальные функции тоже исправны, av, радио и прочие. HDMI управляется микросхемой sil9573ctuc. Катушки двойные перед разъемом HDMI и соответственно ноги на разъёме звонятся на землю (ну или очень низкое сопротивление, что по идее не должно быть) l2012 в обрыве. Но до нее тоже на земле. Катушку, допустим замычить не проблема. Микросхему нашел на Али. Заменить смогу. Но вот вопрос, - в ней ли дело, нужно ли ее прошивать будет. Никогда с такой техникой дел не имел. Ремонтирую смартфоны. Схемы на этот ресивер найти не смог, только даташит на микруху. Кто сталкивался может с таким?

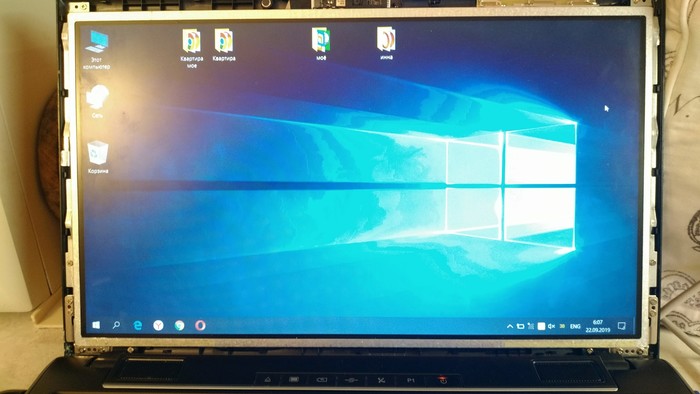

Здравствуйте. Прошу помощи в диагностике неисправности. Ноутбук Msi cx70, поломались петли, не ронял,, сами, от открывания. Ноутбуку 5 лет. После ремонта при первом пуске на матрице подсветка есть, изображения нет. На внешнем мониторе изображение есть. Купил и заменил шлейф матрицы, изображение появилось, в низком разрешении все нормально, в высоком, как на фото. Как будто глубины цвета не хватает, плюс желтоватые пятна. На внешнем мониторе все отлично
Подскажите пожалуйста, это дело в шлейфе или в чем то ещё?
