В ремонт поступил Ricoh SP 202SN, не включающийся. Разбор выявил взрыв сопротивления R113 в блоке питания

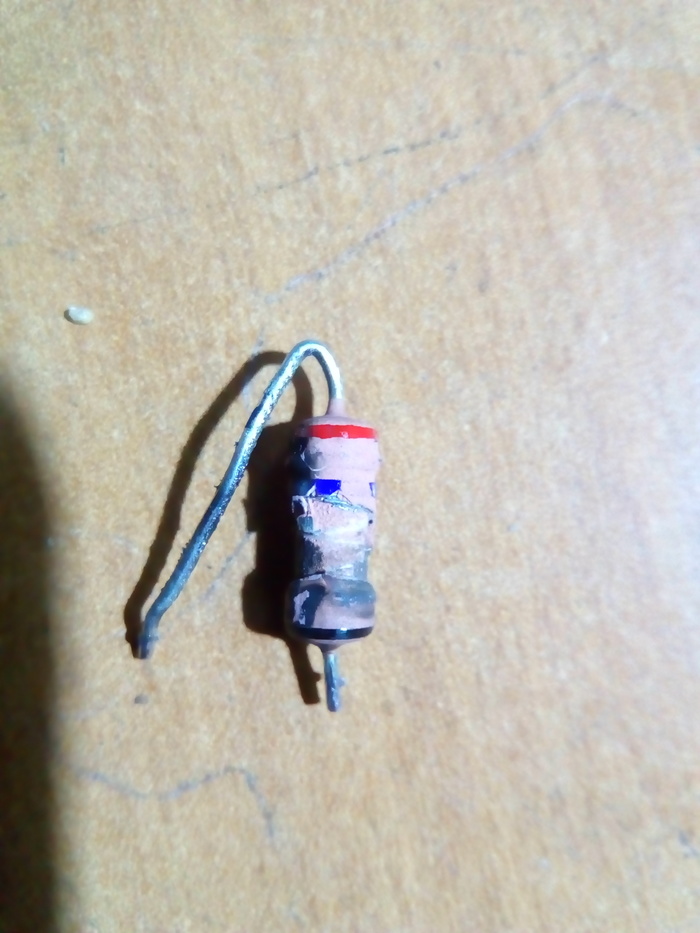

Выпаиваем резистор, с завода он был завёрнут в термоусадку.

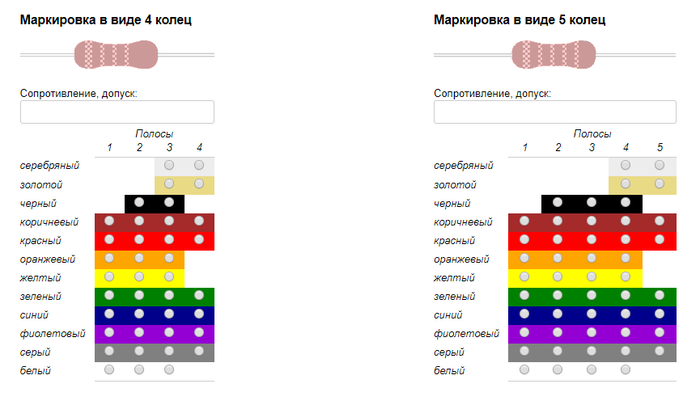

Однако справочник по стандартным маркировкам выдал, что либо таких вообще не бывает (чёрным маркером по краям не помечают), либо это какая-то специфическая цветовая схема производителя.

Быть может кто-то с чем-то подобным сталкивался? Или хотя бы подскажете где поискать?

Навеяло, постом где народ жалуется, что денег на ТВ нет.

Ловим лайфхак, как домой получить ТВ с диагональю 3 метра  :)

1. Идем в школу и через знакомых договариваемся о списанном проекторе (только через меня штук 30-40 прошло под списание, срок службы у них - примерно года 4-6, потом списывают

2. Покупаем лампу на али, на распространенные модели она стоит 1000-2000 руб

3. Покупаем DVB-T2 приставку с аналоговыми выходами (ибо проектора что счас списывают имеют в основном vga и тюльпаны на вход, очень редко HDMI - эти будут через пару тройку лет списываться) (цена 900 руб)

4. Берем водоэмульсионку и красим стену в белый цвет :) (примерно рублей 400 и час времени)

5. Собираем все в один комплект

Общий ценник 0+1000+900+400 = 2300 :) +500 (на непредвиденное) = 2800

из минусов

1. меньше световой поток, помещение желательно полутемное

2. звук надо на отдельный центр музыкальный посылать

пример ниже

диагональ около 3х метров, расстояние до стены где стоит проектор - около 4х метров

проектор санье, разрешение 800*600, лампа китай - служит уже полгода активно достаточно

https://youtu.be/cqJ36CO8FJY

На днях был у клиента, стоит у него Xerox WC7835. К нам обратился в первый раз, до этого обслуживал технику у какого-то частного мастера. Хотя мастера этого надо в кавычки взять.

Изначально, проблема в принтере была бледная печать. Мастер надиагностировал, что померли mob сенсоры.

На всякий случай выглядят они так

Нужны они для сведения цветов и измерения плотности. Вроде бы мысль и правильная, только работает в том случае, если аппарат стоит в пыльном помещении, хотя в помещении должно быть прям очень пыльно) В общем заставил он клиента купить эти самые сенсоры, со словами: "Да они выгорели просто со временем, я их почистил и не помогло". Стоят они около 100 зеленых рублей. После того, как их купили и поменяли, ничего не помнялось в качестве печати. После этого он без тени сомнения выписывает ленту переноса, еще баксов 150. Ленту тоже поменяли, но руки мастера, видимо, не оттуда откуда надо. При установки он ее помял и вдоль всего листа потянулась красивая темная линия.

На фотке видно полоску на ленте, чуть ниже середины. А еще по фотке видно, как этот мастер обслуживал аппарат в целом)

После того, как замена ленты не помогла, да еще и новую проблему создала, от мастера отказались. Хорошо, что старую ленту не выкинули, есть на что поменять.

Разбираем узел

Вот эти красивые грязные матовые валы должны быть блестящими. Собственно из-за этого налета и не было нормальной плотности. У меня с собой из химии была только ксероксовая жижа formula a. Она категорически не хотела оттирать этот налет. Заслал клиента искать растворитель или ацетон. После оттирания растворителем валов и сборки плотность вернулась. Был еще косяк с фотовалом, но он не критичный и на время решился заменой местами голубого и желтого, потому что на желтом косяки видно меньше. Ну и при замене местами фотовалов лучше откалибровать аппарат.

Фото до

Фото после очистки валов

Места было жутко мало, пришлось в итоге положить узел на аппарат, хоть и не делаю так обычно, но на полу чистить было вообще не удобно. Мораль простая - при проблеме с цветом лучше вначале сделать профилактику, а потом уже идти во все тяжкие и выписывать недешевые запчасти. В целом, тут можно было обойтись вообще без замен. На сегодня всё, всем удачных ремонтов!

В грозу сдох сабж (см. фото 1).

Ковыряние в потрохах выявило многочисленные КЗ по микросхемам. Заменил стабилизаторы, ШИМ.

Но оказался пробит по питанию контроллер ATmega168. Могу его заменить, но вот из старого прошивку не вытянуть по причине пробоя.

Может кто-нибудь скачать или поделиться уже скачанной прошивкой? Для скачивания прошивки есть разъём на плате с дисплеем (на фото 2 он самый правый J8).

Уровень моих знаний позволяет заменить/перепрошить ATmeg'у.
