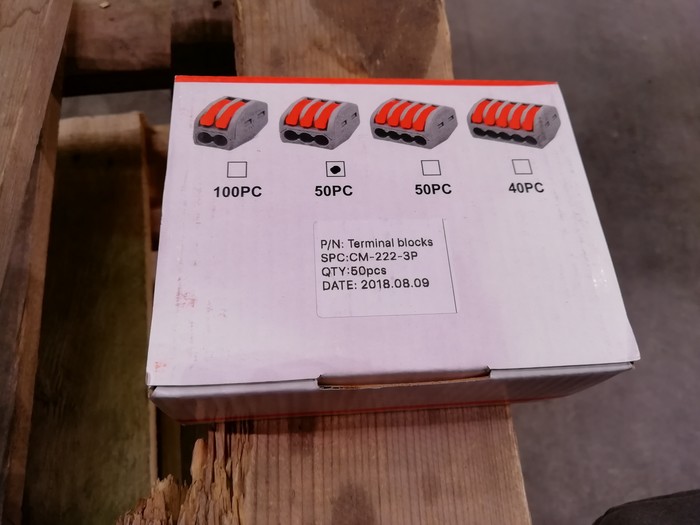

Всем привет, по мотивам поста о клеммниках WAGO, решил написать о подделках на данную продукцию. Как раз под рукой оказались две разные коробки одного китайского производства

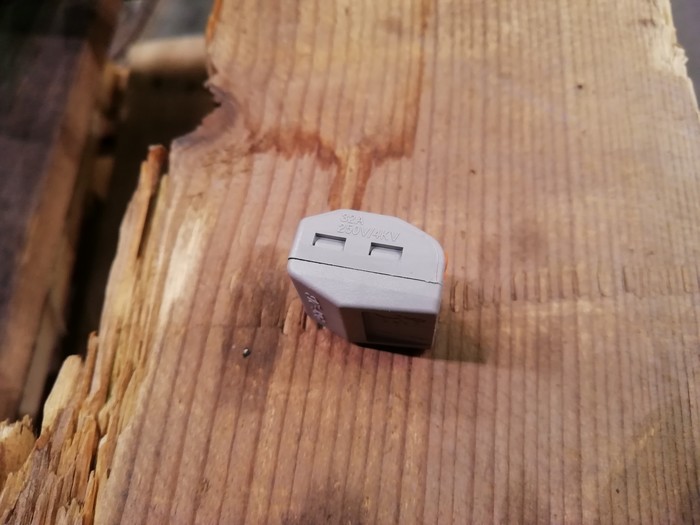

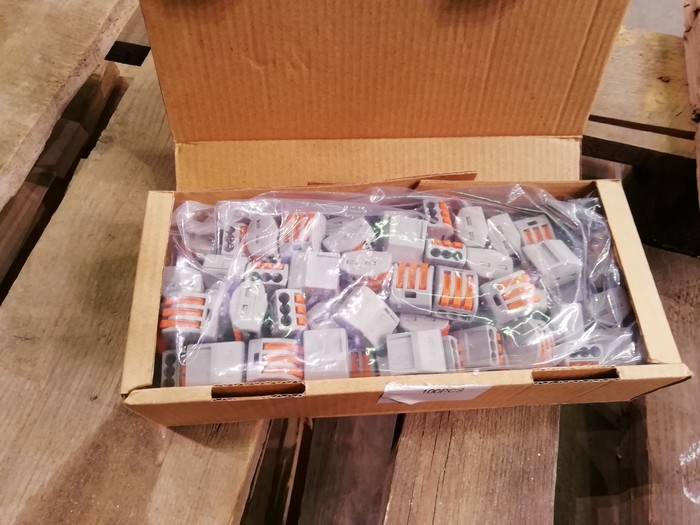

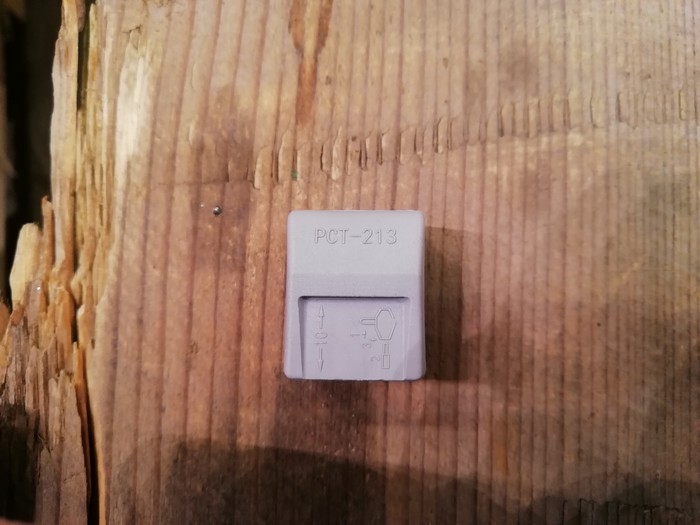

Внутри одной из коробок на 100 штук нас встречает изделие копипастеров

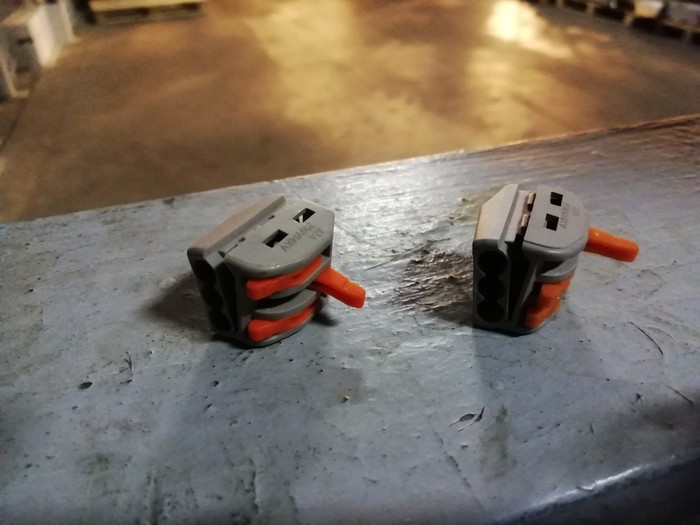

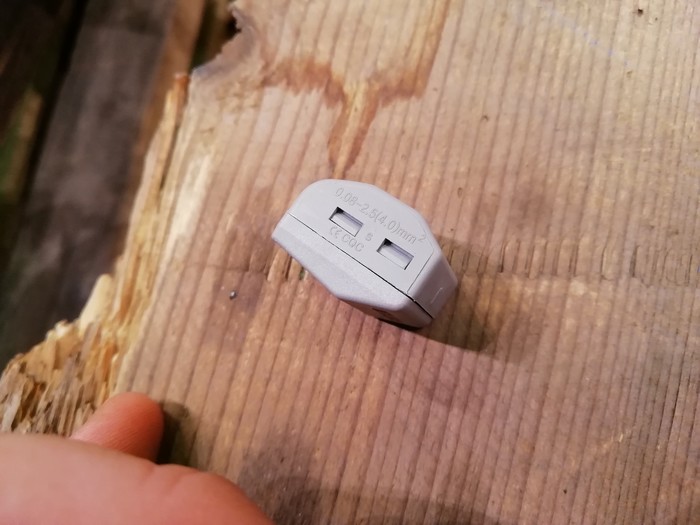

И один из видов поломок новых клеммниках при монтаже

Первопост. Прошу извинить.

Речь ниже пойдет о клеммах - кто не знает, это соединители для проводов, с помощью которых можно, например, подключить люстру или сделать разводку электрики.

Начнем с того, что "ваги" - это бренд, ставший именем нарицательным. Как ксерокс. На самом деле, есть такой немецкий бренд WAGO. В российском представительстве этой компании я работала маркетологом. Уже больше трех лет, как не работаю, так что пост ничего не рекламирует и не призывает покупать :) Пишу для тех, кто вроде где-то слышал, что стоит использовать клеммы WAGO, но не знает, какие выбрать. Чтобы не получилось "я засунул алюминиевый проводник в клемму для меди и все сгорело, ваши ваги фуфло!"

Адепты скрутки,  синей изоленты, пайки, "орешков", "гильз" и прочего - давайте без споров в комментах. Никого не агитирую и не переубеждаю, пост пишу в качестве ликбеза :) И пусть каждый использует для соединения проводов то, что велит ему сердце, опыт и ПУЭ ;)

Осторожно: очень длиннопост!

Итак, поехали.

Как выбрать клемму WAGO под ваши задачи?

Задаем себе Вопрос №1: У меня только медные проводники или нужно соединить медь и алюминий?

Если только медь, переходим к вопросу №2.

Если медь + алюминий, то наш выбор - серия WAGO 2273 с контактной пастой.

Вот они:

Есть варианты на 2, 3, 4, 5 и 8 проводников.

Артикулы:

2273-242 - 2-проводная

2273-243 - 3-проводная

и так далее, по аналогии.

Можно соединять одножильные проводники сечением от 0,5 до 2,5 мм².

Контактная паста - это по сути абразивная крошка + технический вазелин. Первая снимает окисленный слой с алюминия, второй перекрывает доступ кислорода к проводнику и предотвращает дальнейшее окисление.

Все клеммы WAGO имеют в основе пружинный зажим. Пружина поджимает проводники к токоведущей стальной пластине. Это соединение очень прочное и его не нужно обслуживать (как в болтовых соединителях - подтягивать болты, например).

Клеммы серии 2273 - втычные. Проводник с усилием втыкается в клемму, пружина его зажимает и назад уже не отпустит. Теоретически можно покручивая вытянуть проводник, но с не гарантированным результатом. Таким образом, можно считать, это "одноразовые" клеммы. Если нужны "многоразовые" соединения, берите серию 221, о ней см.ниже (но она только для меди).

Поскольку клеммы втычные, в них можно использовать только одножильные проводники (или многожильные с наконечником).

Вопрос №2: Мне нужно соединить медные проводники только одножильные или и многожильные тоже?

Если только одножильные, то ваш выбор - все та же серия 2273, только без контактной пасты.

Есть варианты на 2, 3, 4, 5 и 8 проводников.

Выглядят они так же, только артикулы другие:

2273-202 - 2-проводная

2273-203 - 3-проводная

и так далее пр аналогии.

Все то же самое, что для 2273 с пастой - втычные клеммы, только одножильные проводники (медные) или многожильные с наконечником, "одноразовое" соединение.

Если нужно соединить одножильные и/или многожильные проводники, то ваш выбор - серия WAGO 221.

Их всего три варианта - на 2, 3 и 5 проводников.

221-412 - 2-проводная

221-413 - 3-проводная

221-415 - 5-проводная

С помощью серии 221 можно соединять МЕДНЫЕ одножильные и многожильные проводники сечением 0,2 до 4 мм².

Есть умельцы, которые отдельно докупают контактную пасту, заполняют ею эти клеммы и вставляют туда алюминий. Но на такую самодеятельность производитель не дает никаких гарантий.

Как вставлять проводник? Поднимаем оранжевые рычажки, вставляем зачищенный проводник, закрываем рычажки.

Серия 221 хороша тем, что проводники можно вставлять и вынимать обратно благодаря этим самым рычажкам.

Вот на картинке показан поднятый рычажок. Обратите внимание на стрелки и число 11 сбоку клеммы: так обозначается в миллиметрах необходимая длина зачистки изоляции (11 мм).

Так же она обозначена и в серии 2273 (те же самые 11 мм).

Рабочие токи:

Серия 2273: 24 А

Серия 221: 32 А

Я рекомендую использовать именно новое поколение клемм, 221 и 2273, а не предыдущие их версии 222 и 773. Во-первых, новые компактнее. Во-вторых, дешевле. В-третьих, их пока не подделывают (насколько мне известно). Потому что например со старой серией 222 - это просто беда! Их подделывают все кому не лень! Да и 773 тоже, хотя и меньше.

Именно с подделками чаще всего связаны обвинения типа "ваши ваги горят!"

За шесть лет работы в компании я это слышала очень много раз, особенно на выставках. Но оказывалось, что либо клеммы применялись неверно (рабочий ток не соответствует номинальному, вставляли алюминий в клемму для меди), либо была использована подделка.

На моей памяти за 6 лет работы был только один спорный случай, так там поднялся такой кипиш - отправляли клеммы на экспертизу в Германию, поднимали документы что это была за партия и т.д. Увы, не помню, чем закончилось, дело было около 10 лет назад, я тогда еще была ассистентом отдела продаж и не очень вникала в технические подробности.

Вот ссылка на официальное видео (на английском) о том, что происходит с оригинальными клеммами серии 222 при экстремальной нагрузке (спойлер: провода плавятся, клемма стоит). Это испытание я своими глазами видела в испытательном центре в Германии.

https://www.youtube.com/watch?v=eg6VPucscxI

Вот новая серия 221 по сравнению со старой 222:

Как видите, 221 меньше и вообще как-то приятнее выглядит :) А еще они дешевле!

А еще я вам расскажу то, чего на картинке не разглядеть: рычажки у старой серии 222 просто КАПЕЦ как неприятно могут прищемить палец! Пока всем принцип действия на выставке покажешь, пальцы ох как страдали!

В новой серии 221 рычажки сделали с более мягким и плавным закрытием, а не "резко закрывается и щемит палец".

Повторюсь, серия 222 - рекордсмен по подделкам. Но если вы не боитесь за свои пальцы и/или противник инноваций и почему-то не хотите выбирать серию 221, то вот совет, как отличить оригинальные клеммы серии 222 от подделок.

У оригинальной клеммы на корпусе всегда будет напечатан зеленый логотип WAGO.

Если его нет, это - не бро! Работать такие будут, но тут уж никаких гарантий :) Материалы другие, конструкция прижимной пружины топорно скопирована (поэтому насколько прочно она держит проводники - одному святому Амперу известно).

И напоследок пару слов насчет "где купить". Конкретные места не назову, дабы не сочли рекламой, но в крупных строймаркетах и магазинах электрики видела.

Отмечу только, что оптом клеммы продаются коробками по 50 или 100 штук (в зависимости от артикула). Но если нужен десяток штук для домашних нужд, покупать коробку не обязательно - многие дистрибьютеры фасуют клеммы по 5-10 штук в маленькие пакетики. Их как раз можно увидеть в строймаркетах.

Спасибо всем, кто дочитал! Надеюсь, написала достаточно понятно и подробно.

Пост посвящаю памяти моего деда, который 50 лет проработал в 37 электросети г.Ломоносова - он бы наверняка порадовался, что теперь есть такие "ваги" :)

Всех причастных - с наступающим Днем энергетика! :)
